Мачта связи

Главная > Каталог продукции > Стальные опоры и мачты > Мачты телекоммуникационные > Мачта связи
Область применения:
  • Мачты связи предназначены для установки ретрансляторов радиосвязи различного назначения для обеспечения устойчивого покрытия.
Назначение:
  • Мачты телекоммуникационные
Артикул производителя: Мачта связи
Материал: Листовая сталь
Высота: 16-50 м
Форма опоры: Граненая
Тип короны: Радиомачты
Подвод кабеля: Низ
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Звоните +7 (495) 649-86-94
Возможна установка "под ключ"

как выбрать опору?

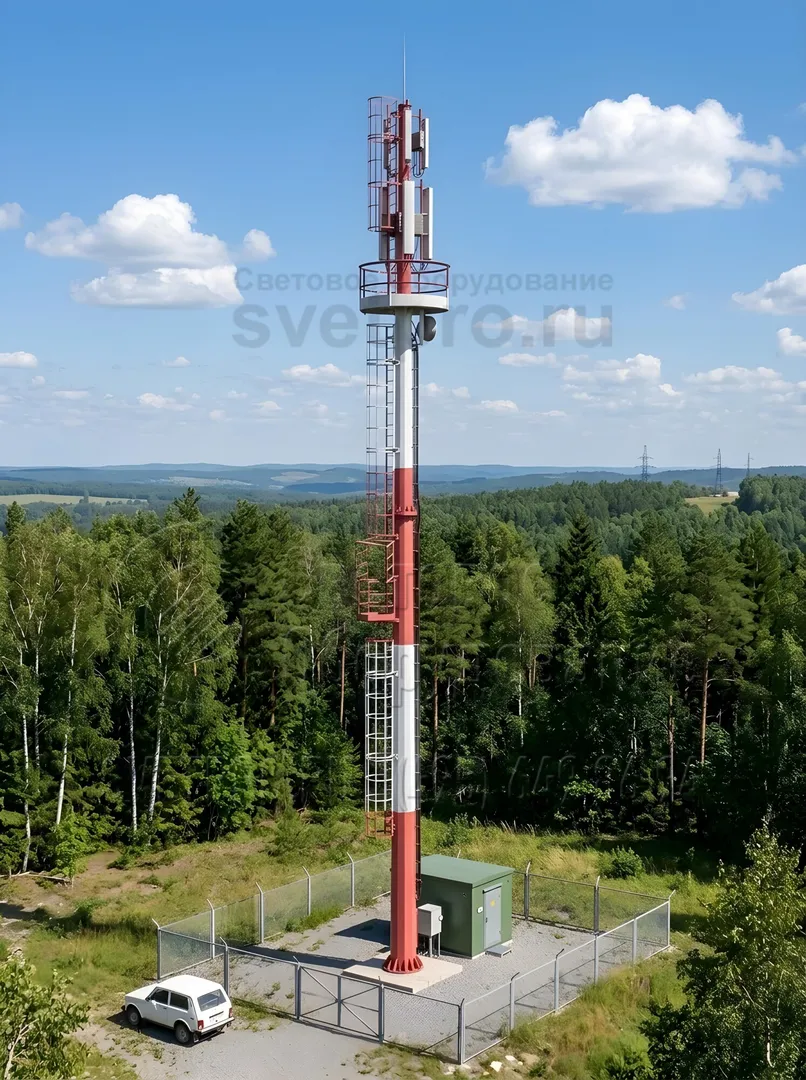

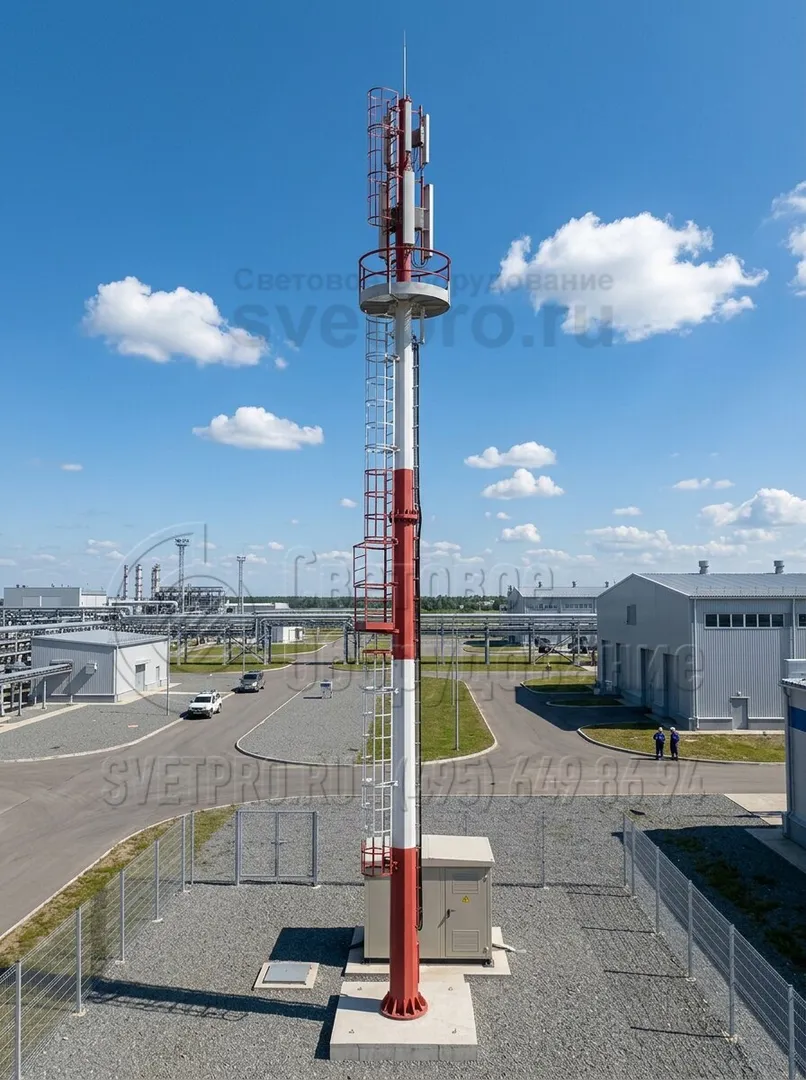

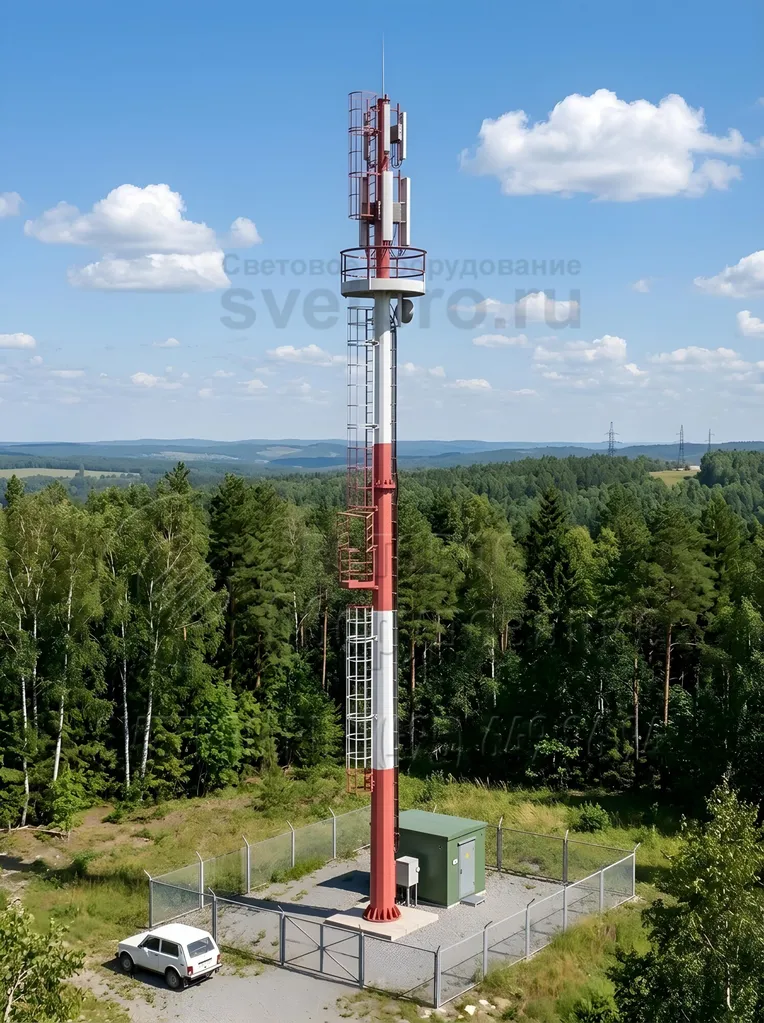

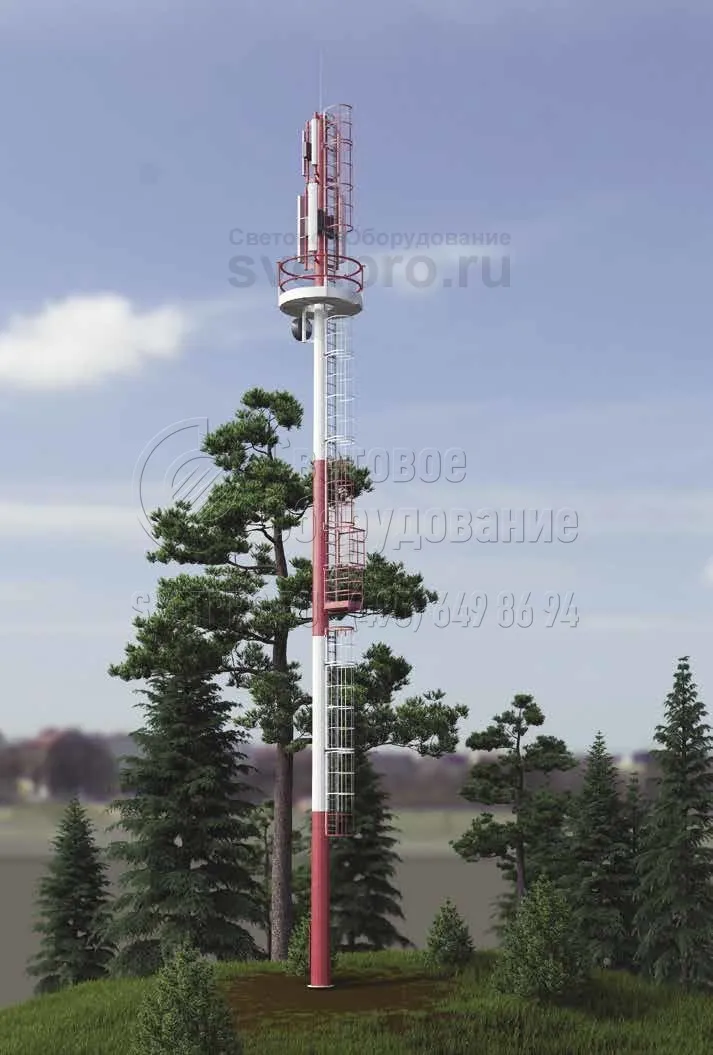

Фото с объектов

ОПИСАНИЕ

Мачты связи предназначены для установки ретрансляторов радиосвязи различного назначения для обеспечения устойчивого покрытия. Используются до V ветрового района с максимальной парусностью в верхней части мачты общей площадью до 5 м2.

Стальные мачты подходят для монтажа приемопередающей конструкции с большой площадью. Они собираются из цельносварных секций и обладают различной высотой. Монтаж таких мачт производится и вертикальном, и в горизонтальном положении. В вертикальном положении их собирают при помощи станка-подъемника, в горизонтальном положении используется подъемный кран.

Мачты связи оснащаются лестницами и площадками. Для производства конструкций мачты изготавливаются из листового металла, материал выбирается в зависимости от климатического района эксплуатации, мачты могут покрываться защитным антикоррозийным слоем, позволяющим эксплуатировать мачты в любых климатических условиях. Самые важные составляющие при расчёте и проектировании радиомачты - это учёт коэффициента запаса прочности и коэффициента деформативности.

Особенности конструкции

Мачты связи имеют высоту от 16 до 50 м и состоят из секций длиной не более 11,5 м. Количество секций определяется высотой мачты, удобством монтажа и транспортировки. Мачты изготавливаются из листового металла, материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011, с учетом коэффициента запаса прочности. Могут оснащаться лестницами с ограждением и площадками обслуживания, на которых располагаются стойки. Длина трубостоек от 2 до 3 м для установки антенн. Для удобства монтажа и демонтажа кабели антенн прокладываются снаружи ствола опоры по кронштейнам, расположенным вдоль ствола мачты на расстоянии не более 1 м. Для удобства транспортировки и монтажа все элементы навесного оборудования (трап, площадки обслуживания и т. д.) выполнены разборными. Соединения всех элементов болтовые (болты по ГОСТ 7798–70). Отклонение верхней части башен должно быть менее, чем 1/100 от высоты сооружения-мачты согласно СНиП II-23-81. Это один из главных составляющих показателей стабильного сигнала передающей радиомачты.

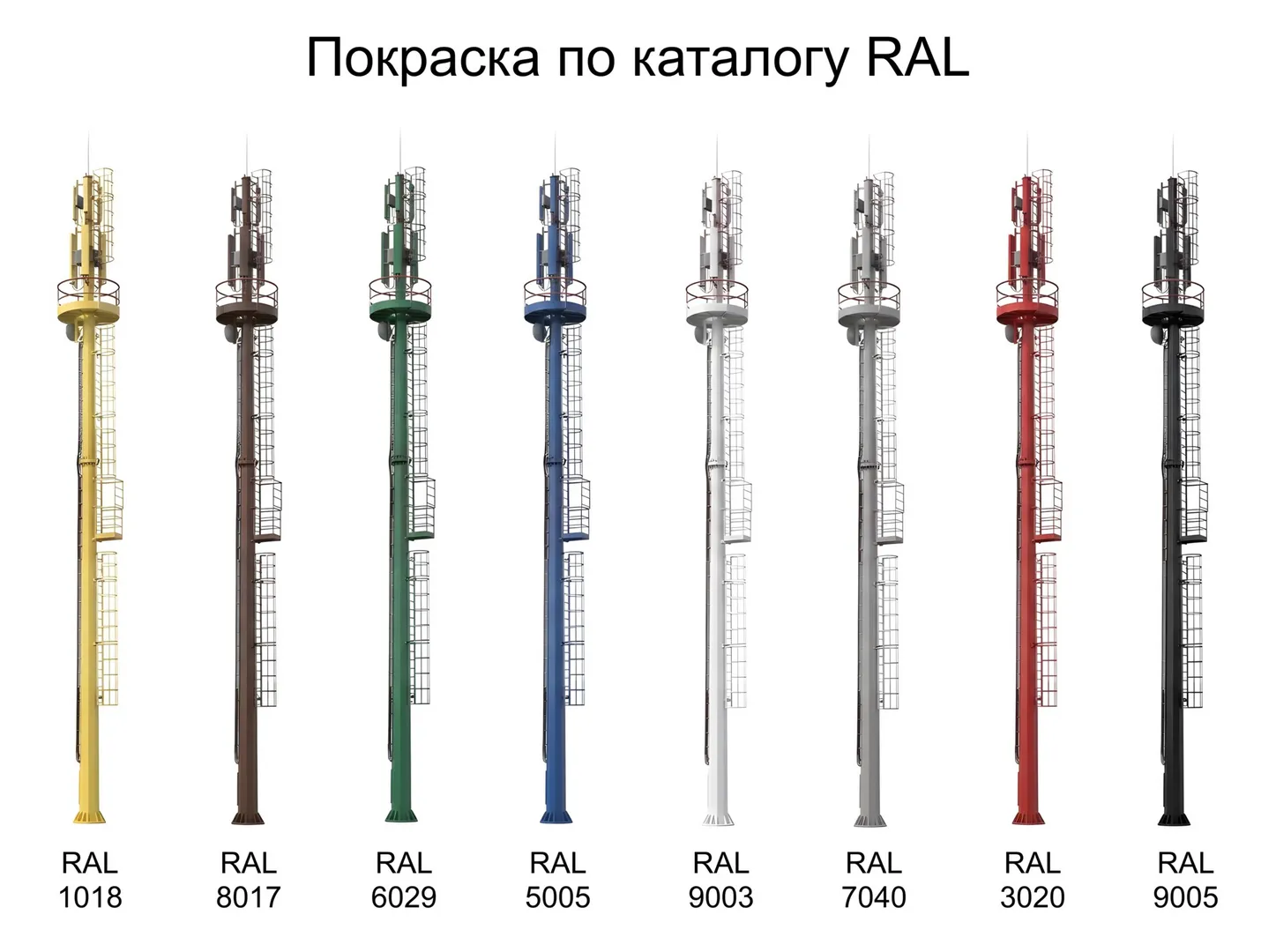

Варианты исполнения

Фотогалерея

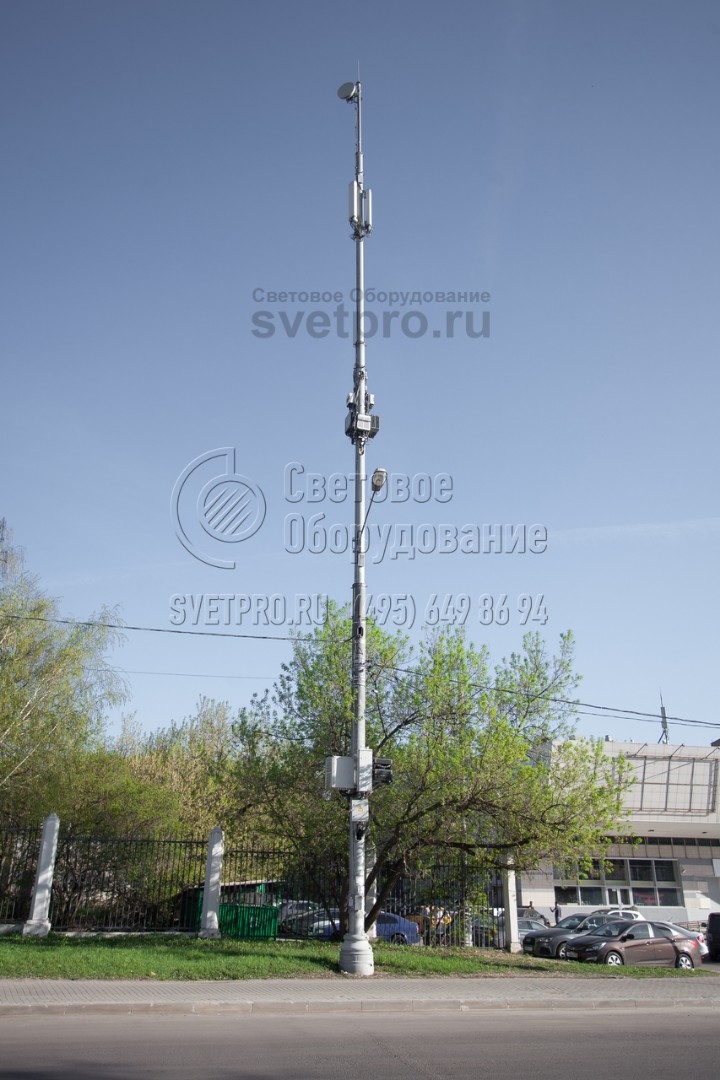

  • Мачта связи, которую вы можете видеть на изображении, представляет собой специализированную конструкцию для размещения радиокоммуникационной аппаратуры. В отличие от решетчатых конструкций она занимает мало места и может устанавливаться прямо на тротуаре. 1. Мачта связи, которую вы можете видеть на изображении, представляет собой специализированную конструкцию для размещения радиокоммуникационной аппаратуры. В отличие от решетчатых конструкций она занимает мало места и может устанавливаться прямо на тротуаре.

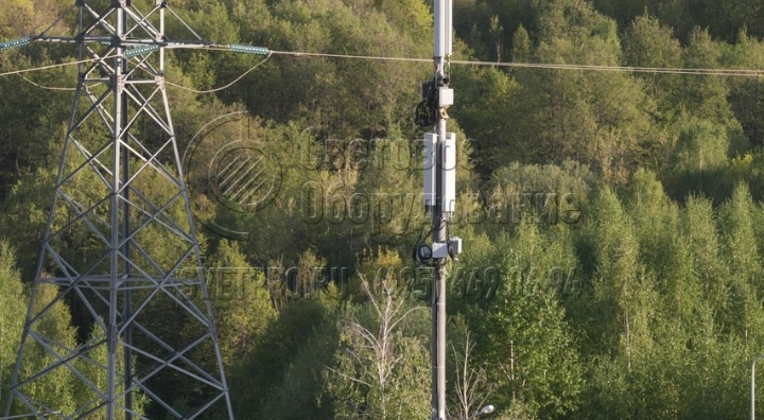

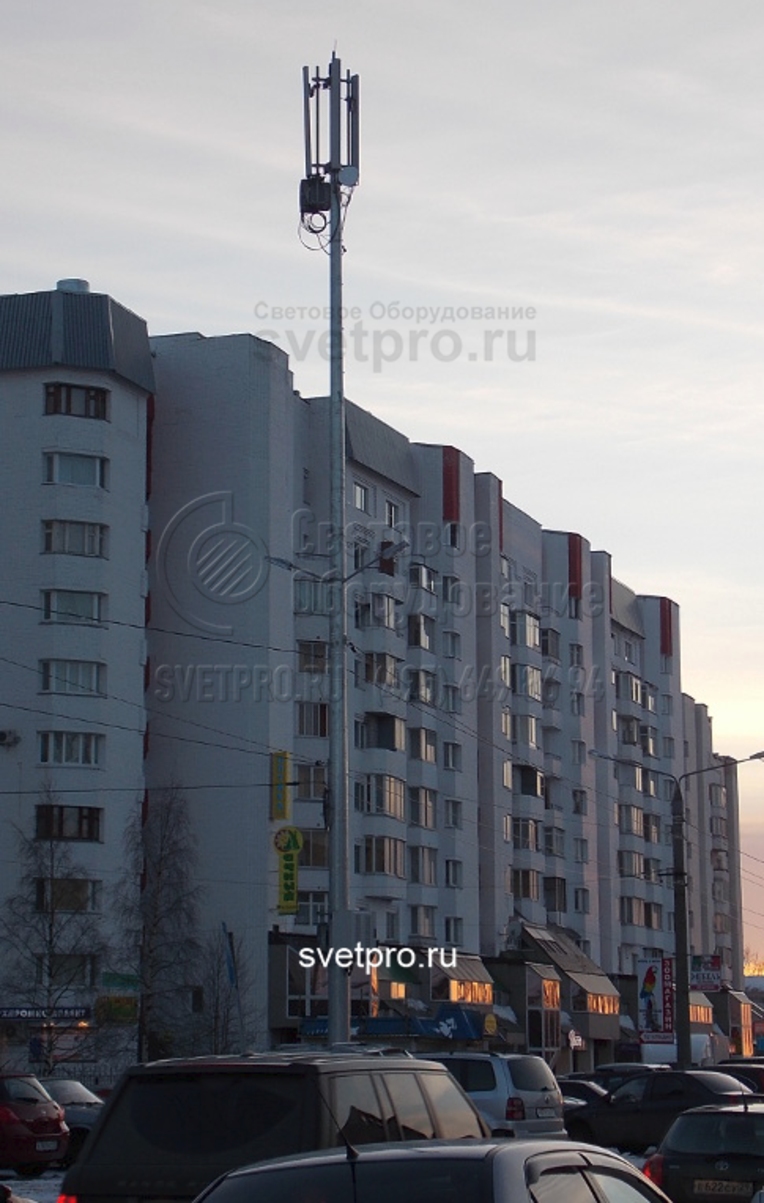

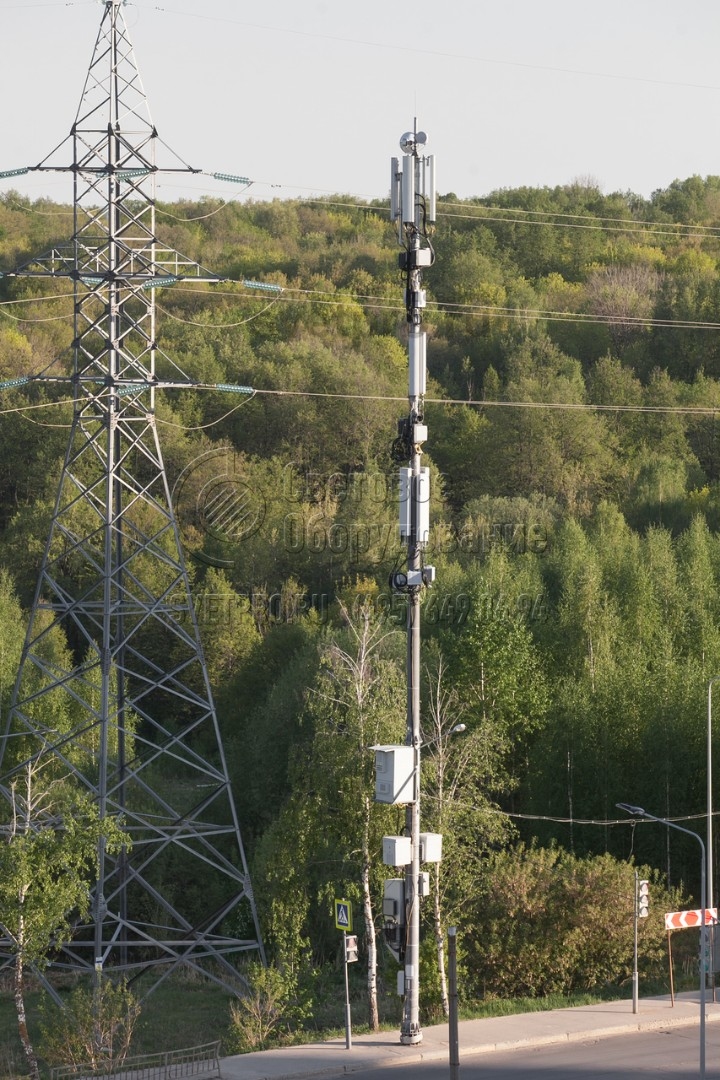

  • На этом изображении хорошо видна разница между решетчатой конструкцией для линий электропередач и мачтой на основе граненого стального ствола. Во втором случае для установки нужно минимум свободного пространства, что позволяет рационально использовать отведенный участок земли. 2. На этом изображении хорошо видна разница между решетчатой конструкцией для линий электропередач и мачтой на основе граненого стального ствола. Во втором случае для установки нужно минимум свободного пространства, что позволяет рационально использовать отведенный участок земли.

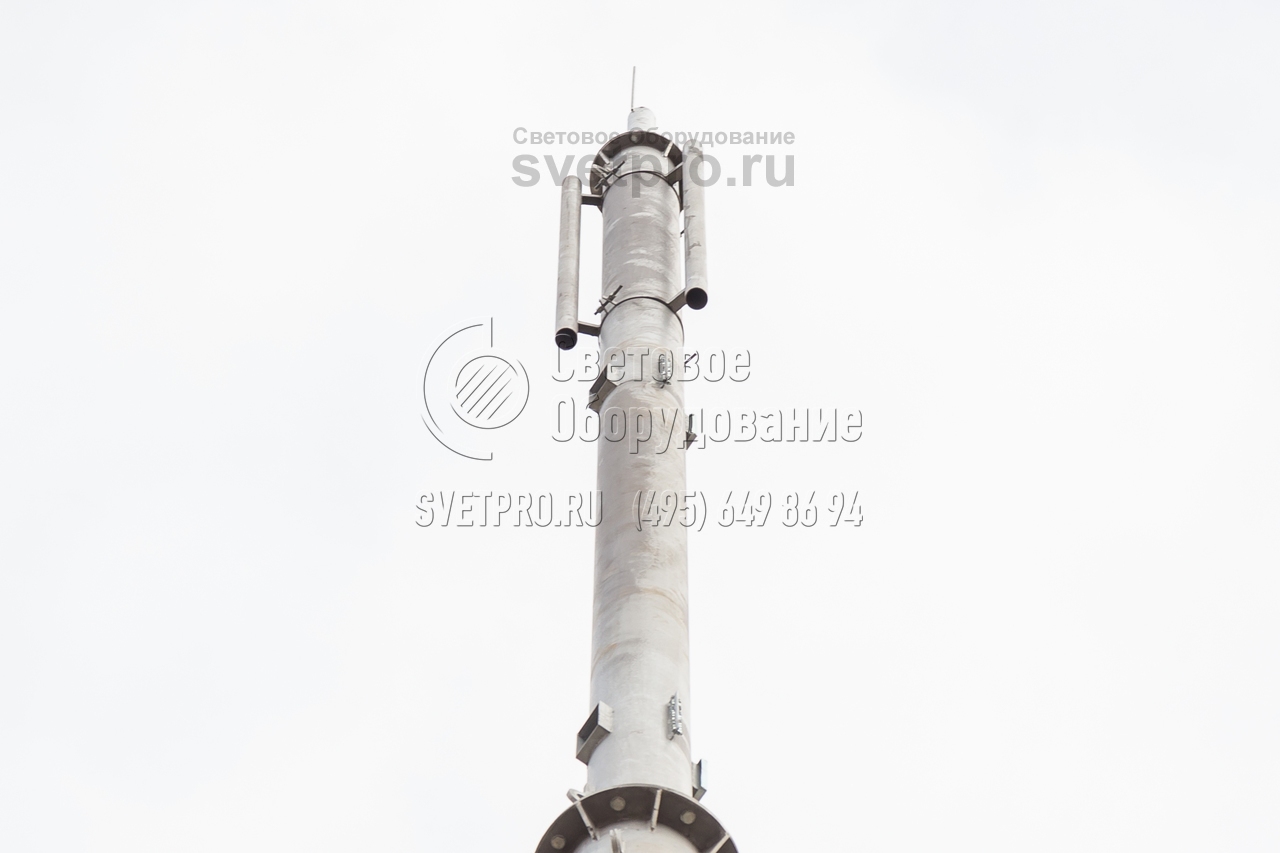

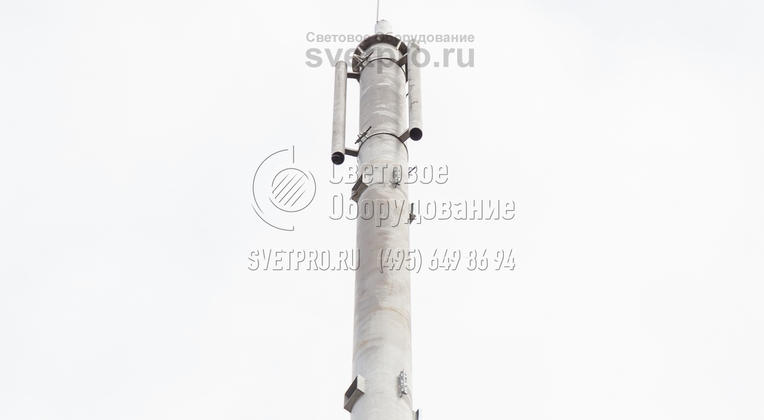

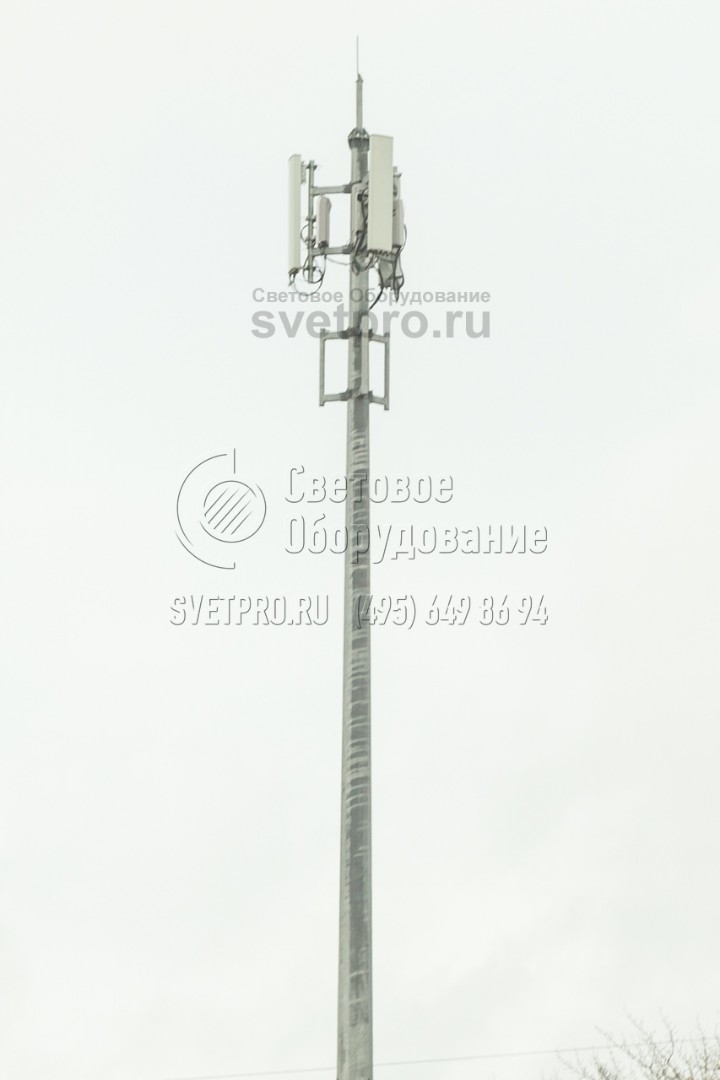

  • На верхушке мачты может устанавливаться различное радиокоммуникационное оборудование. В примере на фотографии на оголовке смонтированы антенны сотовой связи. Дополнительно прикреплен штырь молниеприемника, который защищает антенны от повреждений при попадании молнии. 3. На верхушке мачты может устанавливаться различное радиокоммуникационное оборудование. В примере на фотографии на оголовке смонтированы антенны сотовой связи. Дополнительно прикреплен штырь молниеприемника, который защищает антенны от повреждений при попадании молнии.

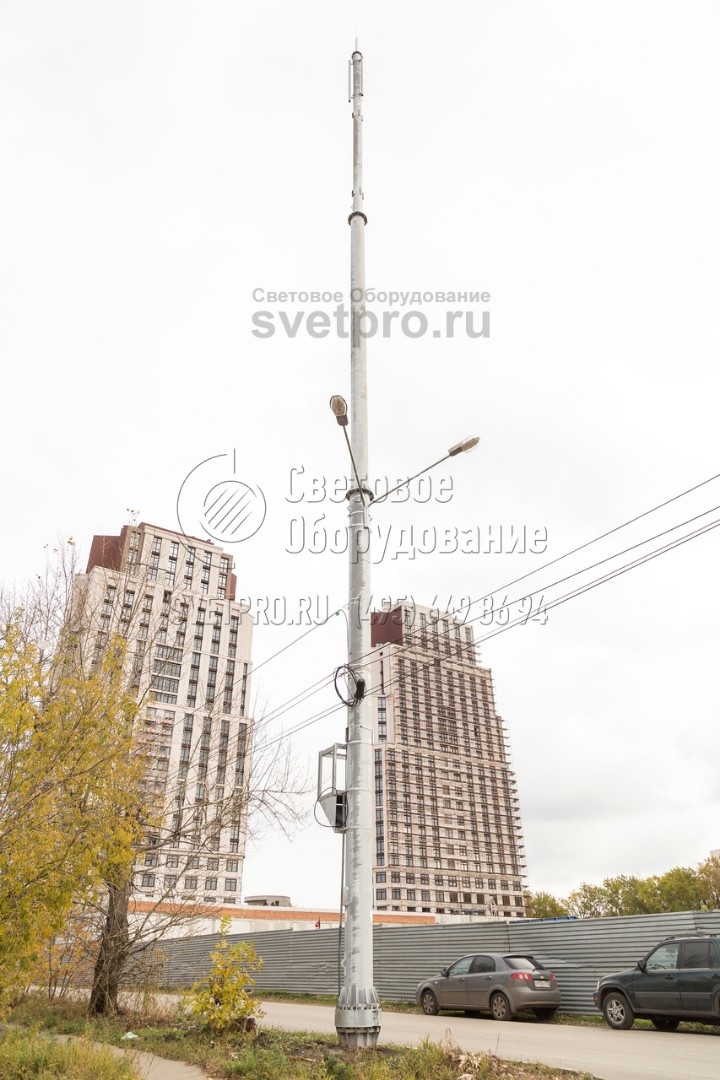

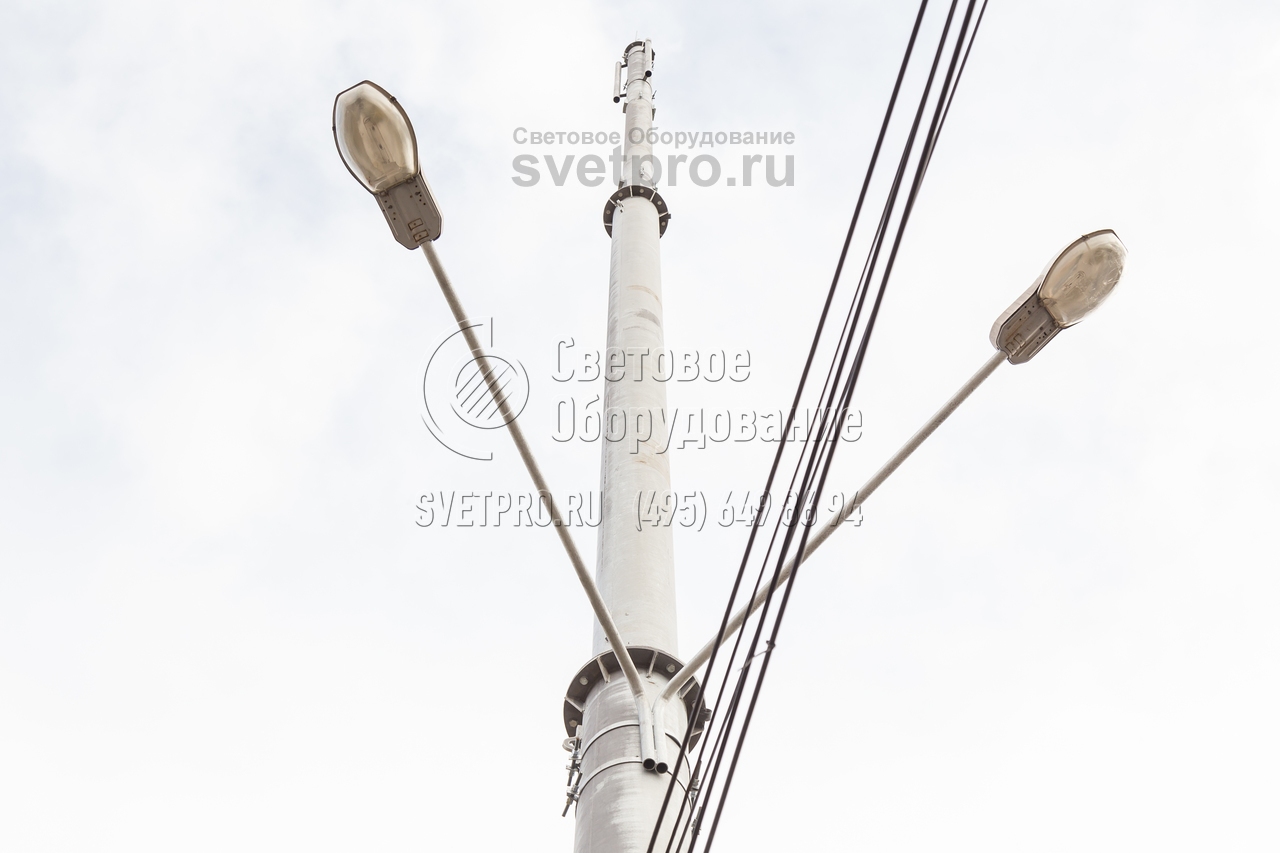

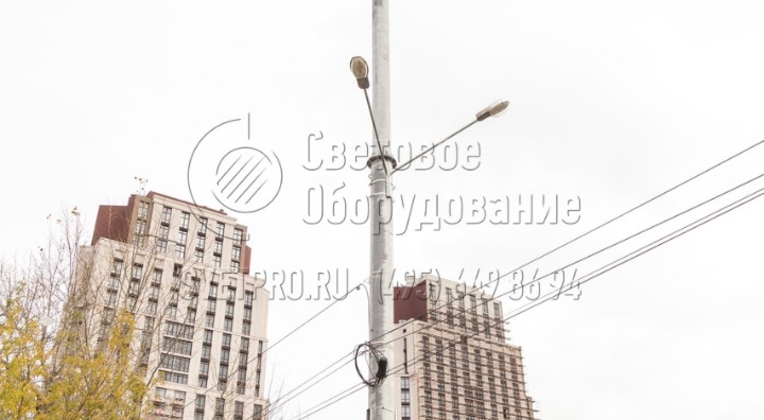

  • Мачта связи может выполнять несколько инженерных задач. В примере, приведенном на изображении, помимо антенн сотовой связи, на конструкции закреплены уличные светильники. Для их установки инженеры использовали накладные кронштейны, которые фиксируются прямо на корпусе. 4. Мачта связи может выполнять несколько инженерных задач. В примере, приведенном на изображении, помимо антенн сотовой связи, на конструкции закреплены уличные светильники. Для их установки инженеры использовали накладные кронштейны, которые фиксируются прямо на корпусе.
  • Для изготовления корпуса этой мачты используется трубный прокат. В результате получается изделие с круглым поперечным сечением, которое красиво смотрится в городе. Поверхность труб покрывается слоем цинка для предотвращения окисления углеродистой стали и продления срока службы конструкции. 5. Для изготовления корпуса этой мачты используется трубный прокат. В результате получается изделие с круглым поперечным сечением, которое красиво смотрится в городе. Поверхность труб покрывается слоем цинка для предотвращения окисления углеродистой стали и продления срока службы конструкции.

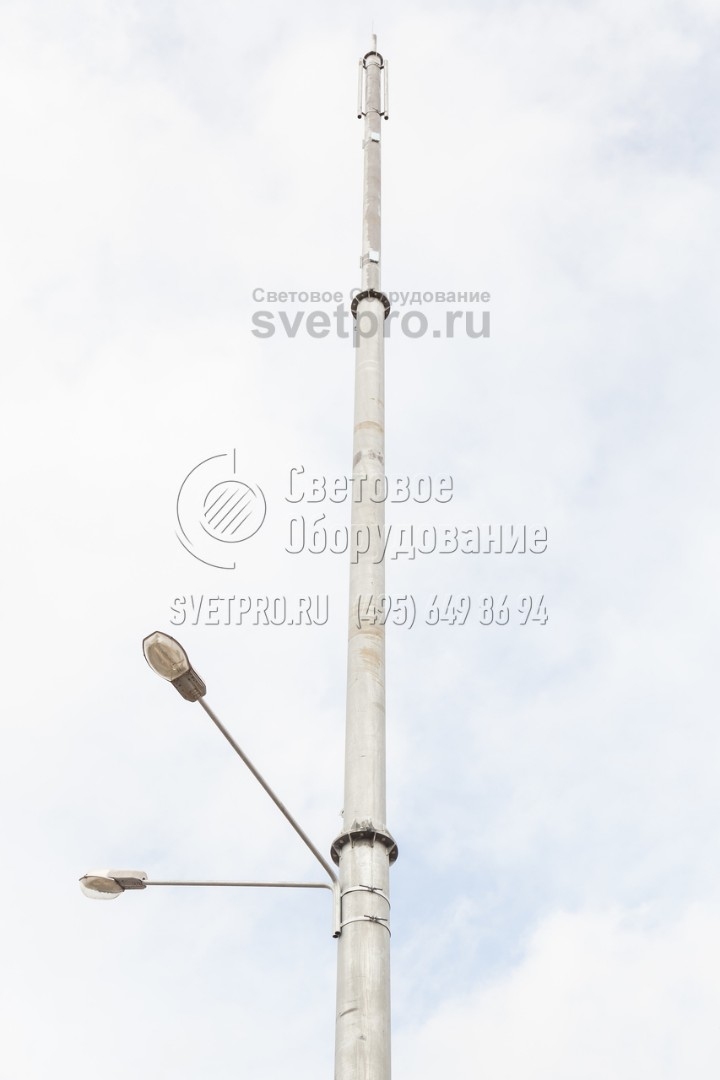

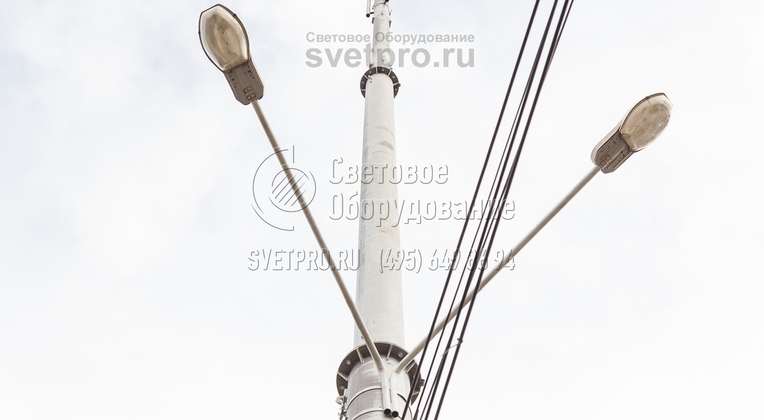

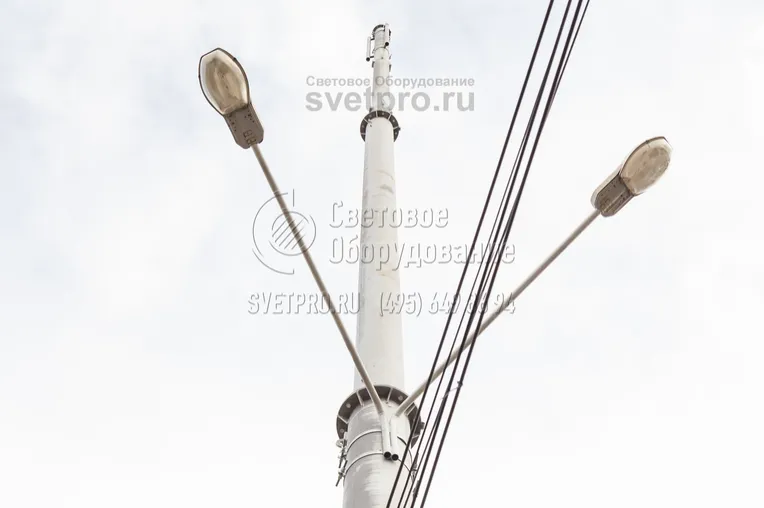

  • Мачты связи для повышения качества сигнала и территории его распространения имеют большую высоту. Однако для удобства транспортировки их корпуса делаются сегментными. Несколько деталей инженерной конструкции легче перевезти на грузовике, а собираются они с помощью фланца. 6. Мачты связи для повышения качества сигнала и территории его распространения имеют большую высоту. Однако для удобства транспортировки их корпуса делаются сегментными. Несколько деталей инженерной конструкции легче перевезти на грузовике, а собираются они с помощью фланца.
  • На этом изображении хорошо видна сегментная конструкция мачты. Ствол в представленном примере состоит из трех деталей, которые соединяются друг с другом с помощью болтов и гаек. Длина каждого сегмента не превышает 12 метров, чтобы они помещались на стандартном полуприцепе тягача. 7. На этом изображении хорошо видна сегментная конструкция мачты. Ствол в представленном примере состоит из трех деталей, которые соединяются друг с другом с помощью болтов и гаек. Длина каждого сегмента не превышает 12 метров, чтобы они помещались на стандартном полуприцепе тягача.
  • Антенны и другое оборудование для радиосвязи может размещаться на верхушке ствола или в любом другом месте корпуса мачты. Каждая инженерная конструкция делается с учетом индивидуальных потребностей заказчика. Производитель может сделать необходимое количество лючков и отверстий. 8. Антенны и другое оборудование для радиосвязи может размещаться на верхушке ствола или в любом другом месте корпуса мачты. Каждая инженерная конструкция делается с учетом индивидуальных потребностей заказчика. Производитель может сделать необходимое количество лючков и отверстий.
  • На изображении представлена мачта, у которой ствол в поперечнике имеет форму многогранника. Такие варианты используются в том случае, когда нужно установить тяжелое оборудование или эксплуатировать мачту в условиях сильного ветра. Грани фигуры обеспечивают нужную продольную жесткость. 9. На изображении представлена мачта, у которой ствол в поперечнике имеет форму многогранника. Такие варианты используются в том случае, когда нужно установить тяжелое оборудование или эксплуатировать мачту в условиях сильного ветра. Грани фигуры обеспечивают нужную продольную жесткость.

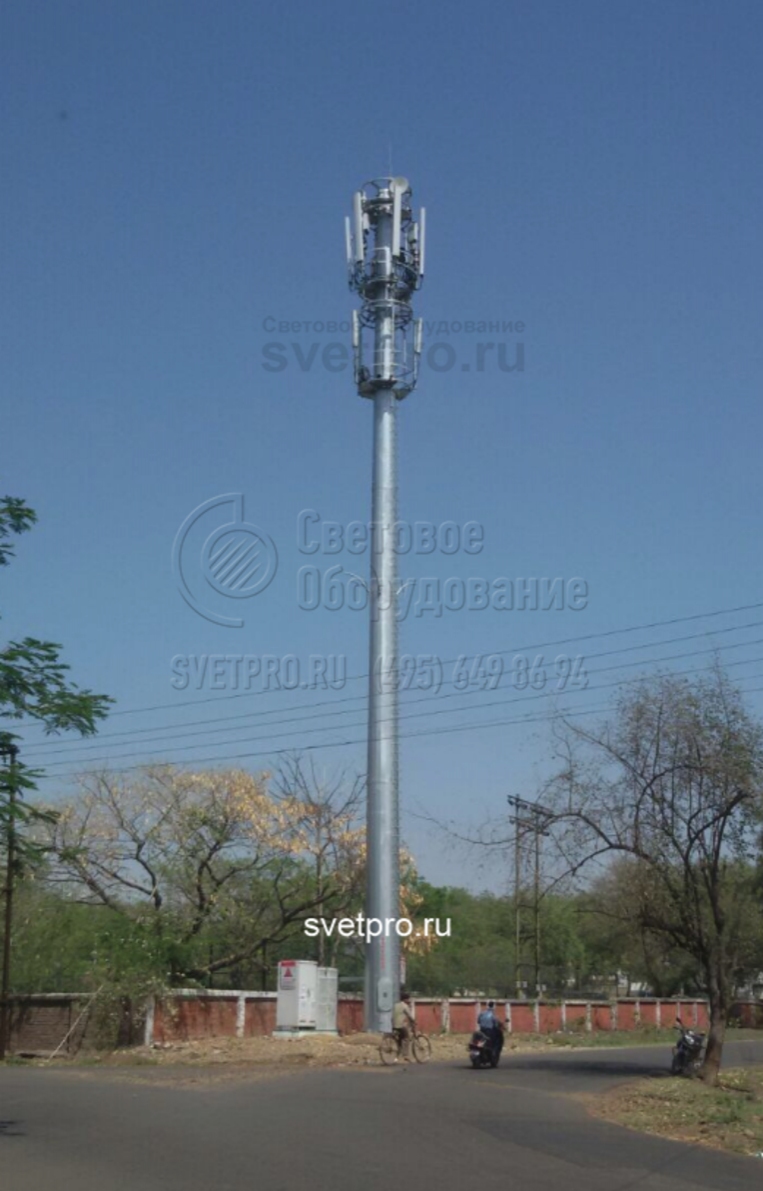

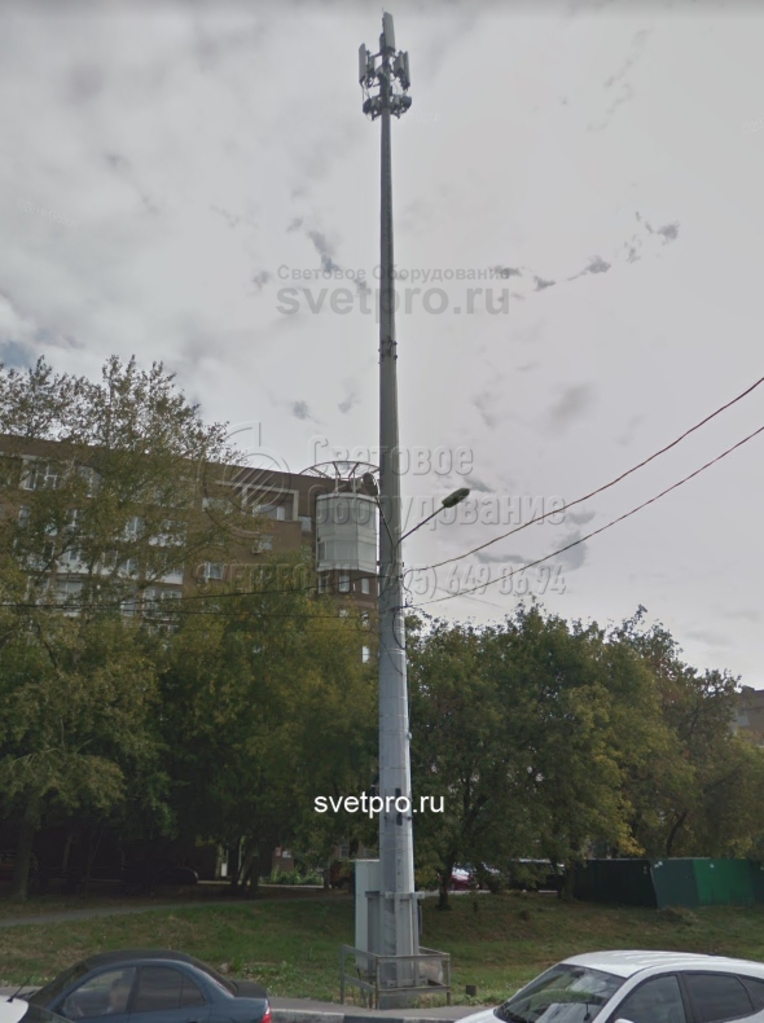

  • На изображении приведен пример использования мачты связи как опоры для размещения антенн сотовой связи. Обычно необходимое оборудование устанавливается внутри корпуса. Однако в этом случае из-за больших габаритов коммутационных устройств они смонтированы в отдельном шкафу рядом с ним. 10. На изображении приведен пример использования мачты связи как опоры для размещения антенн сотовой связи. Обычно необходимое оборудование устанавливается внутри корпуса. Однако в этом случае из-за больших габаритов коммутационных устройств они смонтированы в отдельном шкафу рядом с ним.

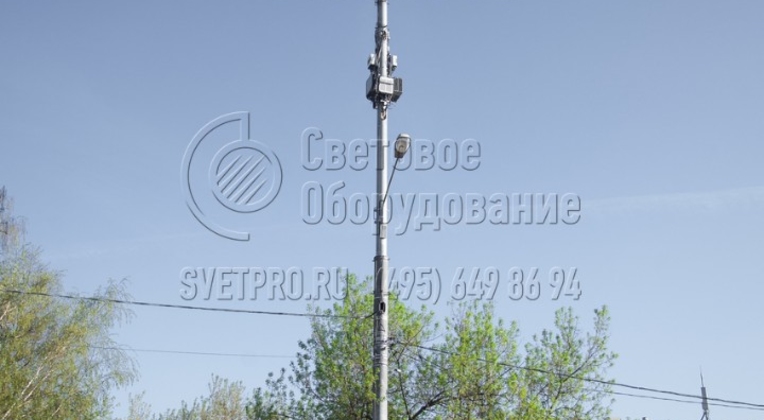

  • На изображении приведен пример универсального использования мачты связи. В верхней части на корпусе закреплены антенны сотовой связи, а посередине — светильники освещения. Силовые линии к мачте подводятся по воздуху, чтобы уменьшить объем земляных работ во время строительства. 11. На изображении приведен пример универсального использования мачты связи. В верхней части на корпусе закреплены антенны сотовой связи, а посередине — светильники освещения. Силовые линии к мачте подводятся по воздуху, чтобы уменьшить объем земляных работ во время строительства.

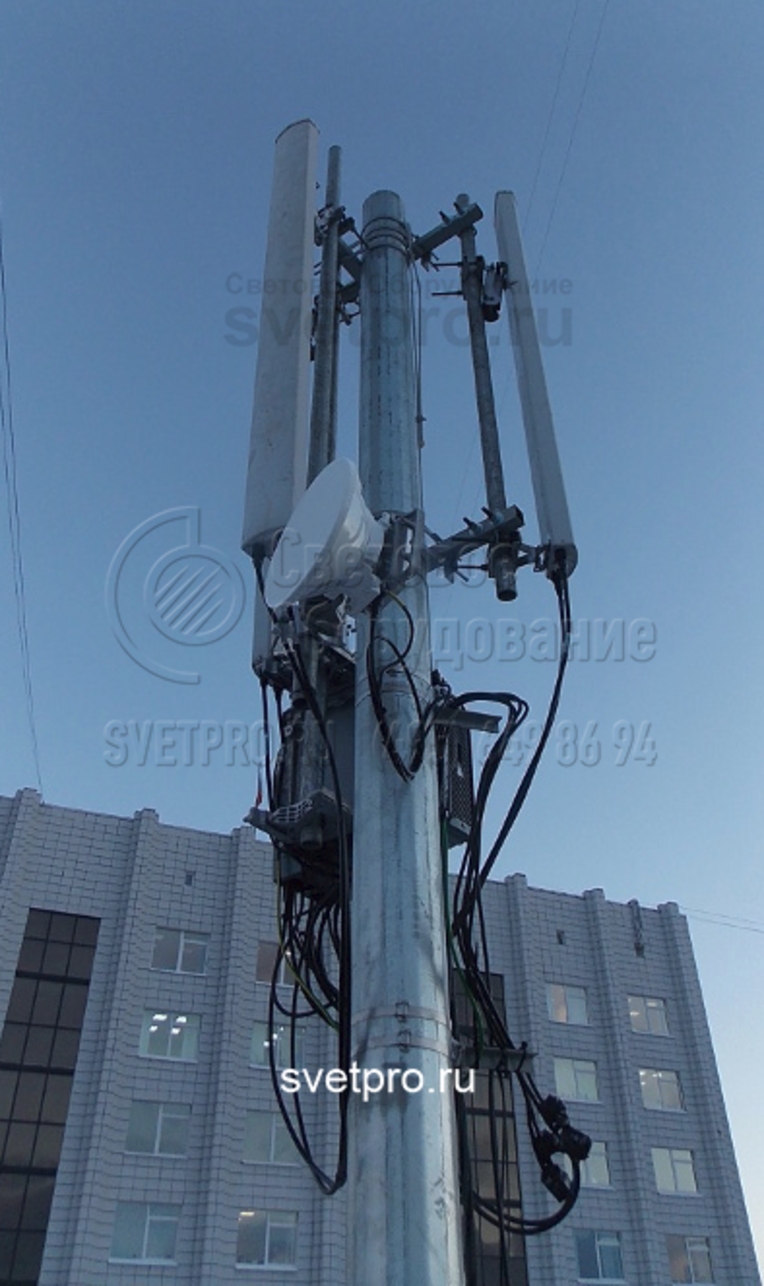

  • Силовые линии для подачи питания к ретрансляторам прокладываются внутри мачты связи. Но коммутационные провода ввиду большого их количества могут находиться снаружи. В этом случае используются кабели в прочной защитной оболочке, которая не боится температурных колебаний и ультрафиолетовых лучей. 12. Силовые линии для подачи питания к ретрансляторам прокладываются внутри мачты связи. Но коммутационные провода ввиду большого их количества могут находиться снаружи. В этом случае используются кабели в прочной защитной оболочке, которая не боится температурных колебаний и ультрафиолетовых лучей.
  • На изображении представлена мачта связи, которая имеет круглое сечение корпуса. Для ее изготовления используется толстая листовая сталь, которая гнется на прокатных станах в корпус конической формы. Все детали изделия защищены методом горячего цинкования для предотвращения коррозии. 13. На изображении представлена мачта связи, которая имеет круглое сечение корпуса. Для ее изготовления используется толстая листовая сталь, которая гнется на прокатных станах в корпус конической формы. Все детали изделия защищены методом горячего цинкования для предотвращения коррозии.

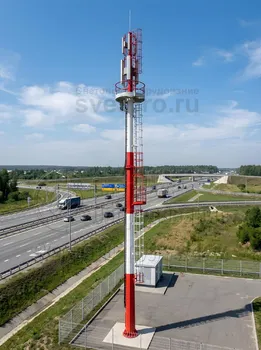

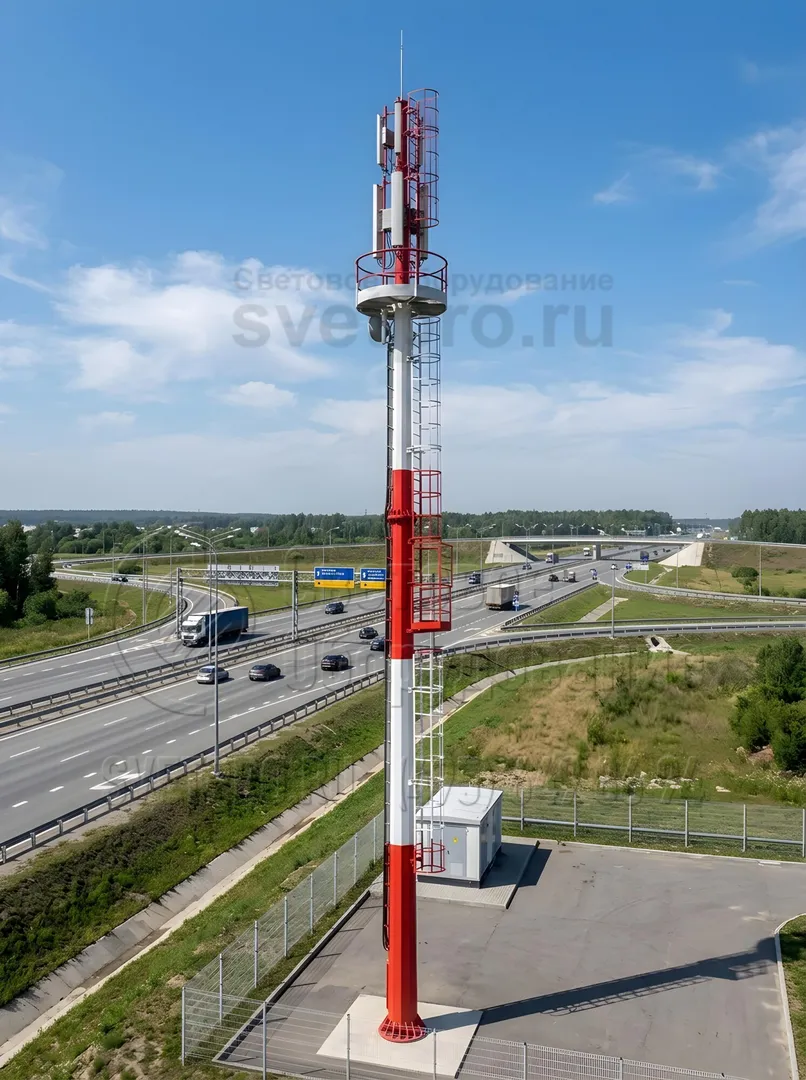

  • На изображении приведен пример мачты связи, которая имеет две технические площадки для установки оборудования. Они же облегчают выполнение ремонтных работ с ретрансляторами. Благодаря трапу, прикрепленному к стволу, электрик может подняться к оголовку без использования гидроподъемника. 14. На изображении приведен пример мачты связи, которая имеет две технические площадки для установки оборудования. Они же облегчают выполнение ремонтных работ с ретрансляторами. Благодаря трапу, прикрепленному к стволу, электрик может подняться к оголовку без использования гидроподъемника.

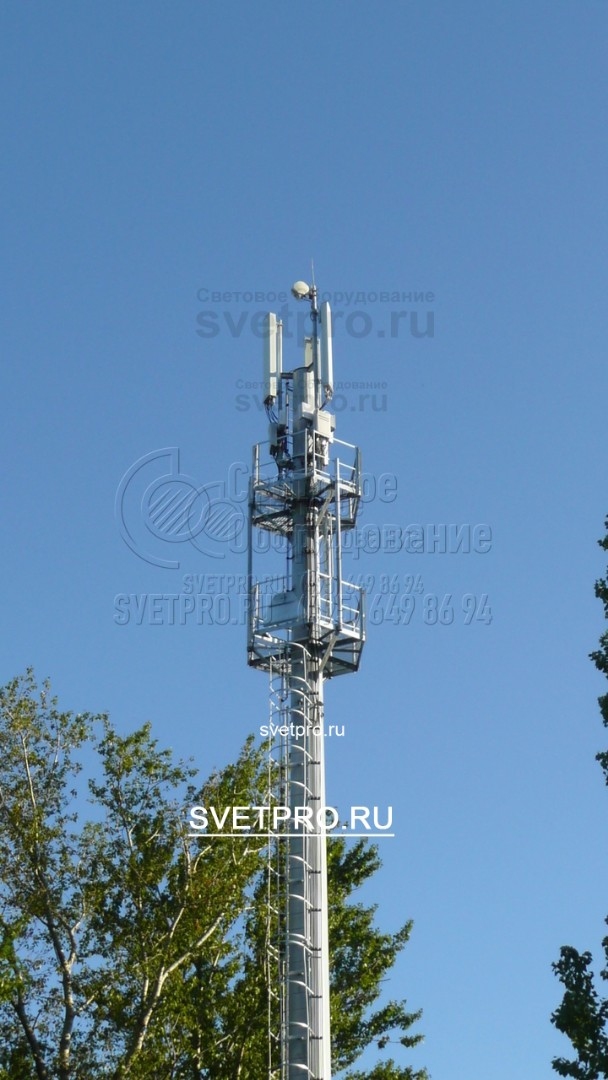

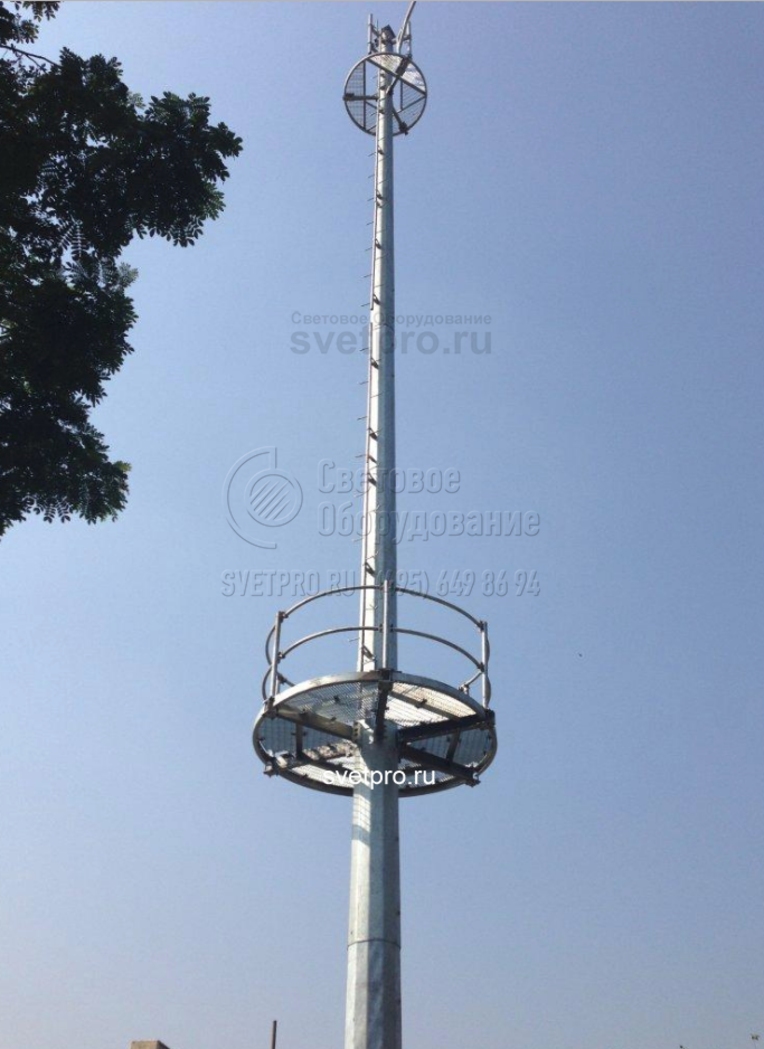

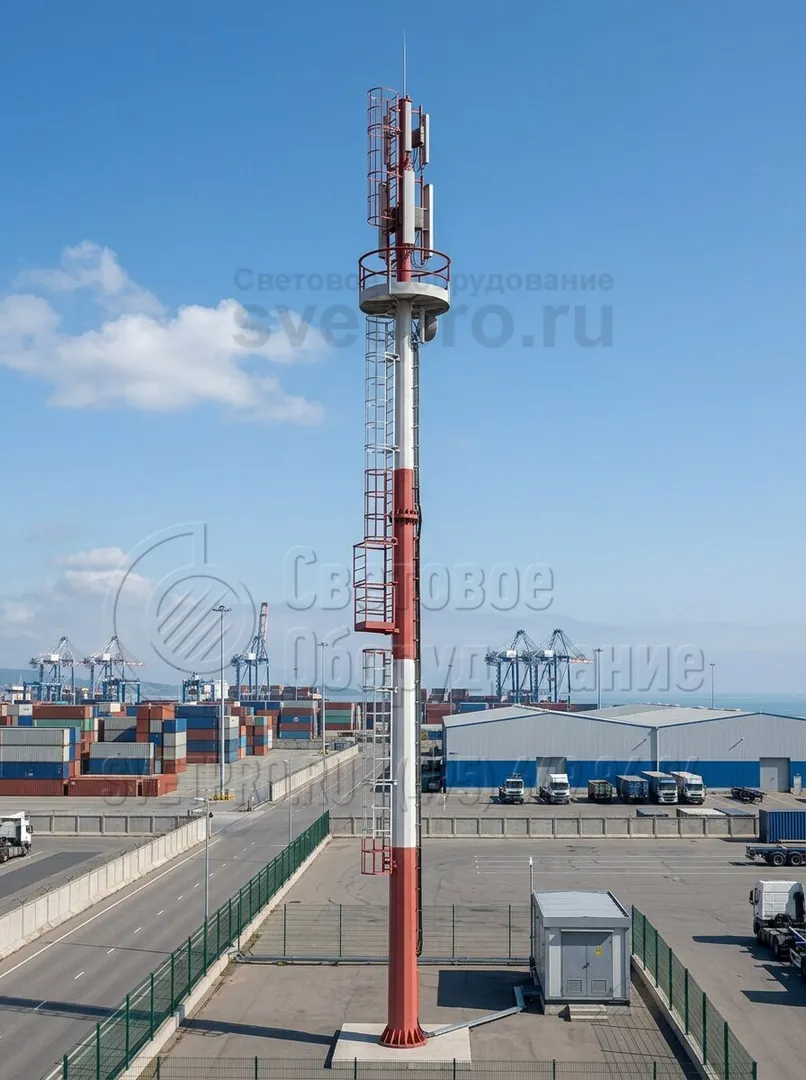

  • В верхней части мачты связи могут устанавливаться технические площадки с трапами и перилами. Они нужны для того, чтобы работник мог комфортно выполнять ремонт или обслуживание антенн. Подъем на площадку на верхушке мачты производится по лестнице, оснащенной рамой безопасности. 15. В верхней части мачты связи могут устанавливаться технические площадки с трапами и перилами. Они нужны для того, чтобы работник мог комфортно выполнять ремонт или обслуживание антенн. Подъем на площадку на верхушке мачты производится по лестнице, оснащенной рамой безопасности.
