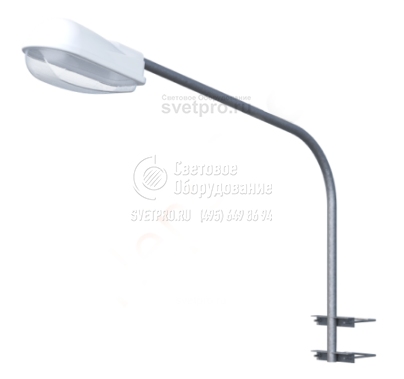

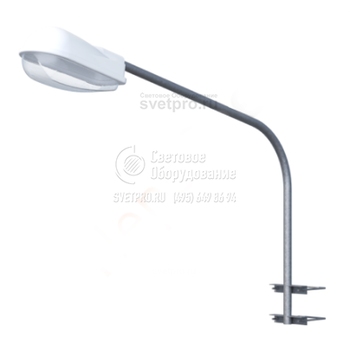

К1П Приставной кронштейн
Область применения: |
|
Назначение: |
Высота: | 1,1-1,5 м |
Вес: | 9-13 кг |
Покрытие: | горячее цинкование |
Материал: | стальной трубный прокат |
Артикул производителя: | К1П |
Производитель «»,
ОПИСАНИЕ
Приставной кронштейн К1П – это конструкция, с помощью которой можно установить приборы уличного освещения консольного типа на железобетонные опоры круглого, квадратного и прямоугольного поперечного сечения.
Модель К1П позволяет надёжно зафиксировать светильник приставным способом. Его можно устанавливать на опорах из железобетона, стали, а также на вертикальных наружных стенах зданий. Его применяют для строительства систем освещения автомобильных дорог, тротуаров и велосипедных дорожек, улиц населённых пунктов, коттеджных и дачных посёлков.
Для изготовления приставного кронштейна используется стальной трубный прокат. Один кронштейн предназначен для монтажа одного консольного светильника. Длина хвостовика под прибор освещения составляет 25 см для увеличения надёжности крепёжного узла.
Для предотвращения преждевременной коррозии при использовании в сложных климатических условиях поверхность кронштейна подвергается обработке методом горячего цинкования в соответствии с ГОСТ 9.307‐89. По индивидуальному заказу поверхность может окрашиваться в любой цвет из палитры RAL. Лакокрасочное покрытие играет исключительно декоративную роль.
Типовая конструкция кронштейна может быть изменена для установки большего количества светильников. По индивидуальному заказу можно изменить также размеры изделия.
Таблица кодов заказа светильников
Тип | Н, мм | B, мм | G/D | d,мм | Масса, кг |
---|---|---|---|---|---|
К1П-1,15-0,5-0,168-0,048 | 1150 | 500 | 168 | 48 | 9 |
К1П-1,5-1,5-0,168-0,048 | 1500 | 1500 | 168 | 48 | 13 |
К1П-1,15-0,5-0,220-0,048 | 1150 | 500 | 220 | 48 | 9 |
К1П-1,5-1,5-0,220-0,048 | 1500 | 1500 | 220 | 48 | 13 |
К1П-1,15-0,5-0,274-0,048 | 1150 | 500 | 274 | 48 | 9 |
К1П-1,5-1,5-0,274-0,048 | 1500 | 1500 | 274 | 48 | 13 |
Тип | Н, мм | B, мм | Марка ж/б опоры | d,мм | Масса, кг |
К1П-1,15-0,5-СВ 95-0,048 | 1150 | 500 | СВ 95 | 48 | 9 |
К1П-1,5-1,5-СВ 110-0,048 | 1500 | 1500 | СВ 110 | 48 | 13 |
