Мачты и прожекторы для освещения спортивных объектов

Главная > Учебник светотехники > Опоры и мачты освещения > Мачты и прожекторы для освещения спортивных объектов

Слепящее действие света прожекторов минимизируется правильной расстановкой опор и мачт, их высотой и положением прожектора.

Открытые спортивные объекты для обеспечения их функционирования в темное время суток нуждаются в искусственном освещении. Качественное освещение необходимо для обеспечения комфортных и безопасных условий для спортсменов, зрителей, прессы, телевидения. Система освещения спортивных объектов складывается из следующих наиболее важных элементов:

  • мачты и опоры освещения,
  • кронштейны, короны и рамы, на которых размещаются осветительные приборы
  • светильники и прожекторы,
  • источники света – лампы,
  • пускорегулирующая и другая аппаратура.

Целесообразно выделить три категории открытых спортивных объектов:

  • футбольные поля,
  • теннисные корты
  • горнолыжные склоны.

Освещение каждого объекта имеет свои специфические особенности.

Футбольное поле имеет стандартный размер: длина – 105 (110) м, ширина – 68 (75) метров. При выборе типа осветительного оборудования необходимо учитывать, что футбольное поле имеет определенные участки, на которых не допускается установка источников света. Это зона за воротами, зона для угловых ударов, а также зоны, расположенные напротив мест, отведенных для прессы и телевидения. Слепящий эффект должен сводиться к минимуму. Для уменьшения теней от игроков в каждую точку поля должен поступать свет от нескольких прожекторов. Для эффективного использования излучаемого света на его пути не должно быть препятствий, что обеспечивается высотным расположением источников света.

При расчете высоты установки осветительных прожекторов, их мощности и количества за основу принимаются определенные стандарты. Освещение футбольных полей подразделяется на пять классов в зависимости от предназначения (тренировки, соревнования различных уровней), наличия телетрансляций. Выделяют три основных способа расстановки осветительных мачт:

  • угловая,
  • боковая,
  • поперечная.

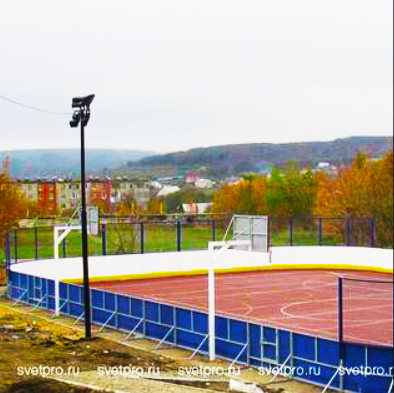

Наибольшее распространение имеет боковое распределение четырех, шести или восьми мачт. Основная цель – добиться наиболее равномерного светораспределения. Чем меньше мачт, тем выше должна быть их высота (до 40–50метров), а, следовательно, и выше требования по ветровой и вертикальной нагрузке. При установке за пределами стадионов возникает необходимость вынесения прожекторов ближе к центру поля, для чего применяются наклонные рамы. На небольших стадионах и спортплощадках применяют 6–8 мачт (опор освещения) высотой 6–16 метров.

Освещение стадионов на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Александр Пайщиков
+7(495)649-86-94 доб.104
a.p@svetpro.ru

При организации освещения теннисных кортов учитывается, что перемещение спортсменов производится преимущественно в продольном направлении, концентрация внимания сориентирована в вертикальной и горизонтальной плоскости. Слепящий эффект должен сводиться к минимуму. Освещение прилегающей территории не должно значительно отличаться от освещения площадки. Для освещения кортов применяется система верхнебокового расположения источников света. В качестве источника света применяются металлогалогенные прожекторы-кососветы, наклоняемые к продольной оси корта. Луч прожектора направлен поперек поля. Минимальное количество осветительных опор – шесть, рекомендуемое – 8–10. Высота опор составляет не менее 12 метров. В связи с отсутствием возможности применения спецтехники для обслуживания осветительного оборудования целесообразно применение граненых складывающихся опор.

При освещении горнолыжных объектов главное требование – не допускать ослепления спортсменов – это залог их безопасности, комфорта и высоких результатов. Склоны освещаются мощными металлогалогенными прожекторами, установленными на складывающихся опорах или мачтах с мобильной или стационарной короной. Высота опор и расстояние между ними определяются особенностями склона. Наиболее часто опоры и мачты размещаются в шахматном порядке или напротив друг друга на расстоянии от 30 до 100 метров. Ослепляющий эффект снижается благодаря направлению прожекторов по диагонали к склону и в спину съезжающих. Наиболее удобной опорной конструкцией для освещения склонов заслуженно являются складывающиеся опоры типа ОГКС и П-ФГ высотой 6–20метров. Транспортировка, монтаж и обслуживание таких опор связаны с наименьшими издержками и неудобствами. Также применяются мачты с мобильной и стационарной короной.

Прожекторы и лампы для освещения спортивных объектов

Прожекторы для спортивного освещения – широкий и разнообразный сегмент осветительных приборов. Для освещения спортивных объектов и сооружений применяются металлогалогенные прожекторы со всеми типами отражателей: симметричные, асимметричные, круглосимметричные, гладкие, ячеистые и фасетчатые. Применяется весь диапазон мощностей металлогалогенных ламп (МГЛ/ДРИ 70–2000 Вт) и соответствующих типов цоколей (E27, E40, Rx7s, Fc2, K12S). МГЛ отдается предпочтение в связи с их наилучшим показателем индекса цветопередачи, что крайне важно для спортивных мероприятия в связи с необходимостью различения цветов, динамики спортсменов, двигающихся предметов и других важных деталей. Аналогичными показателями обладают и светодиодные прожекторы, но в настоящее время, несмотря на явный тренд внедрения их в системы освещения, они все-таки не могут соперничать со световым потоком, обеспечиваемым металлогалогенными лампами.

В связи с присутствием на спортивных объектах большого количества зрителей в целях обеспечения непрерывности мероприятий и телетрансляций прожекторы могут комплектоваться блоками мгновенного перезажигания, позволяющими при аварийном отключении электричества моментально перезапустить освещение, в то время как обычным МГЛ необходимо время для остывания и повторного запуска.

Каждый вид спорта имеет свои специфические особенности, влияющие на построение оптимальной схемы расстановки осветительных приборов. Учесть максимум потребностей и при этом не мешать зрителям позволяет использование осветительных мачт.
