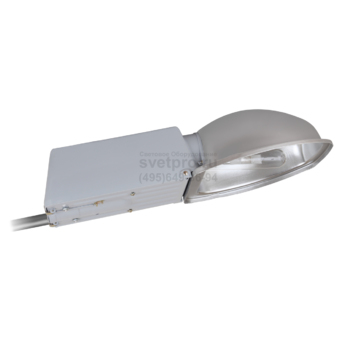

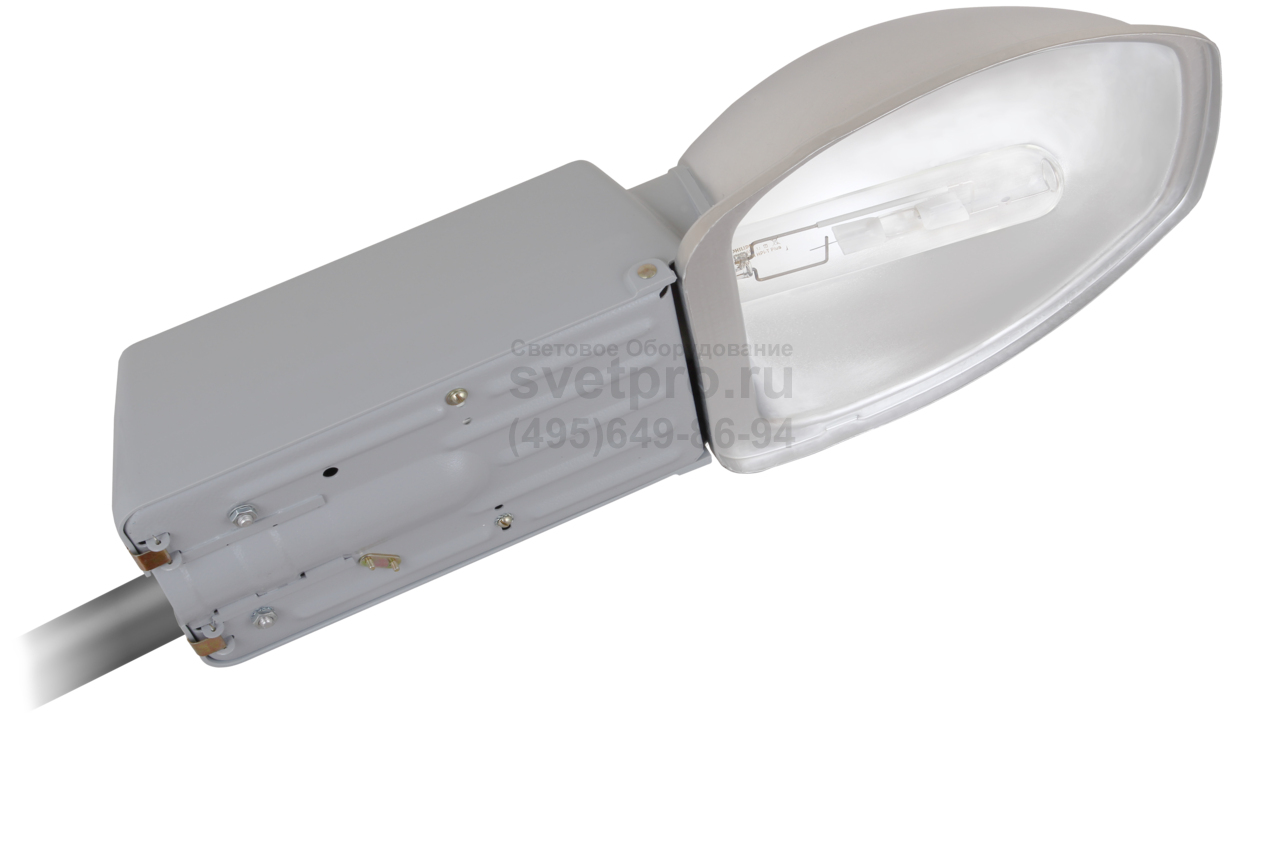

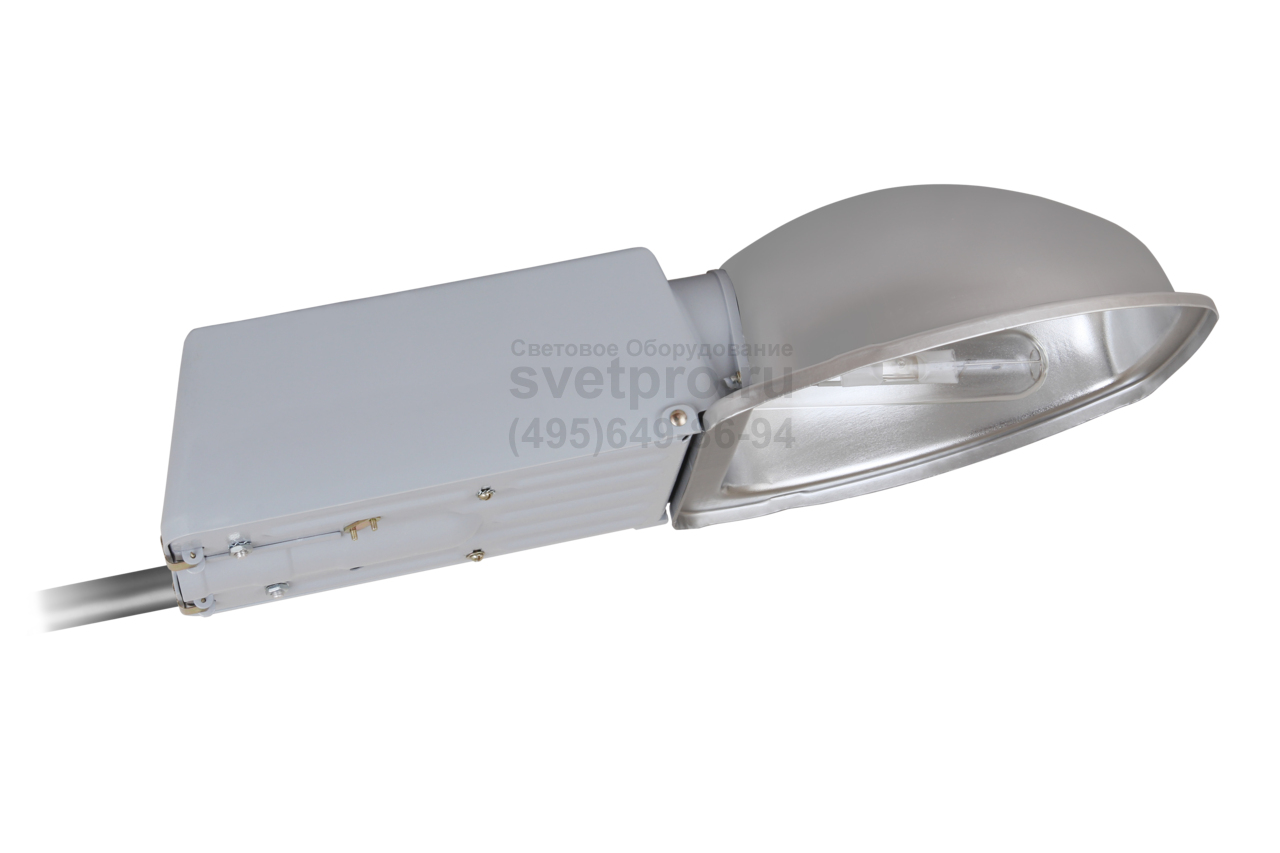

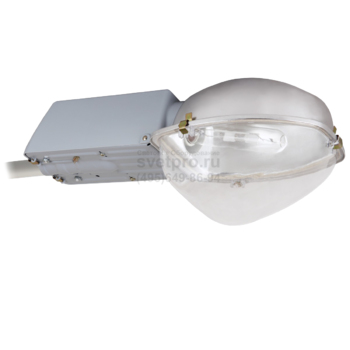

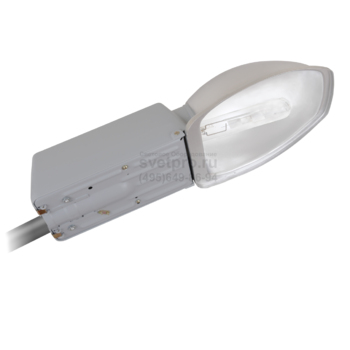

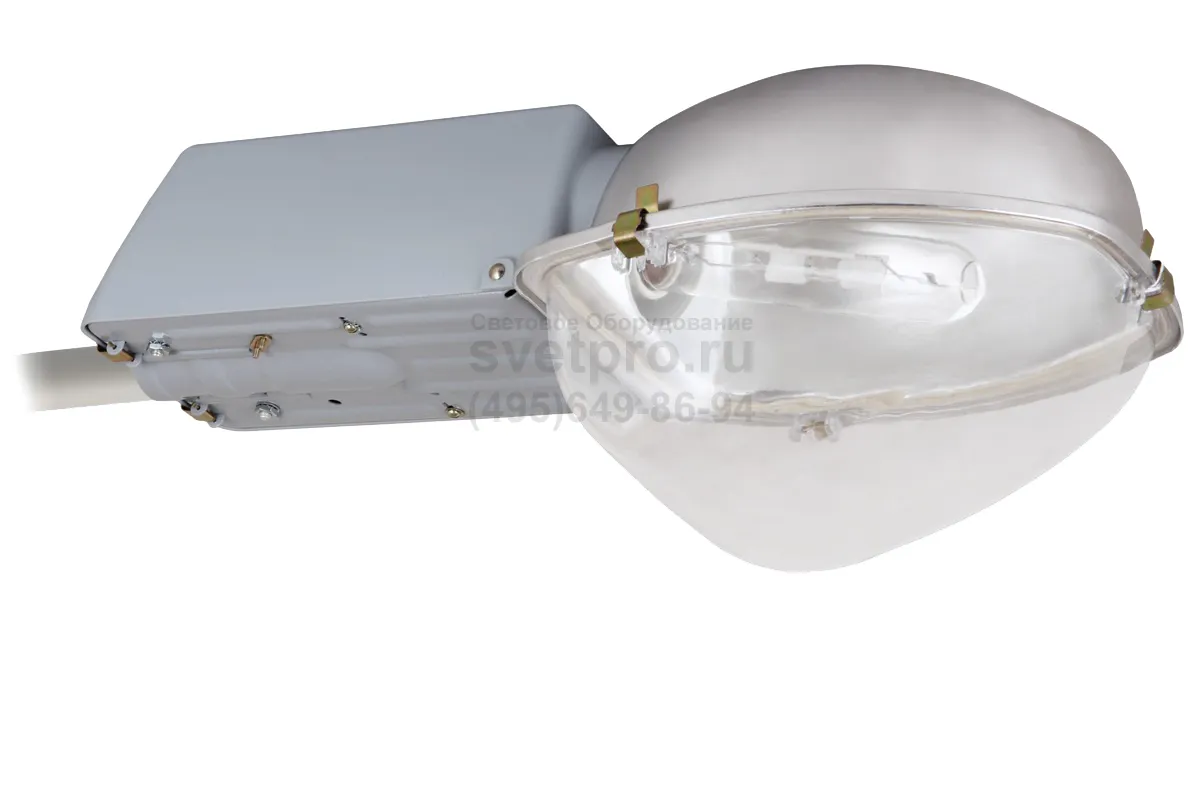

Светильник консольный ЖКУ21, РКУ21, ГКУ21 Гелиос

Главная > Бренды > GALAD > ЖКУ21, РКУ21, ГКУ21 Гелиос
Область применения:
  • Дворы, территории микрорайонов
  • Улицы и дороги
  • Железнодорожные станции и платформы
Назначение:
  • Консольные светильники
Источник света: Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ), Ртутная лампа (ДРЛ)
Цоколь: E27, E40
Номинальное напряжение: 220 ± 10% В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP23/IP5/IP65
Климатическое исполнение: УХЛ1, У1
Артикул производителя: ЖКУ21, РКУ21, ГКУ21
Мощность: 70-250 Вт
Гарантийный срок: 18
Габаритные размеры: см. модификации
Индекс цветопередачи: 20-30, 40-60, 60-95 Ra
Цветовая температура: 1800-2200, 3300-4200, 2800-6500 К
Световой поток: 6000, 3800, 5200 лм

Производитель «GALAD», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

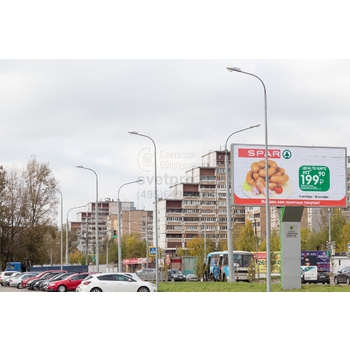

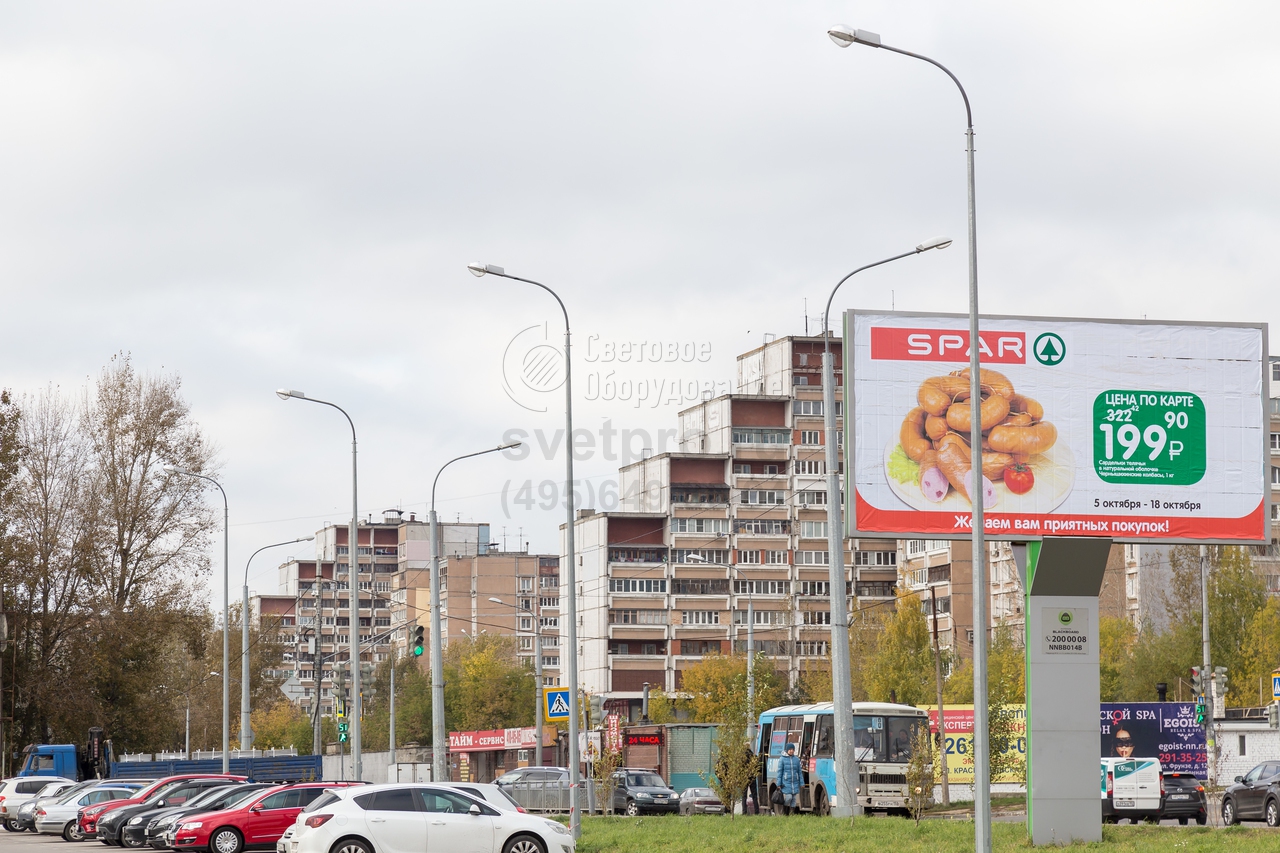

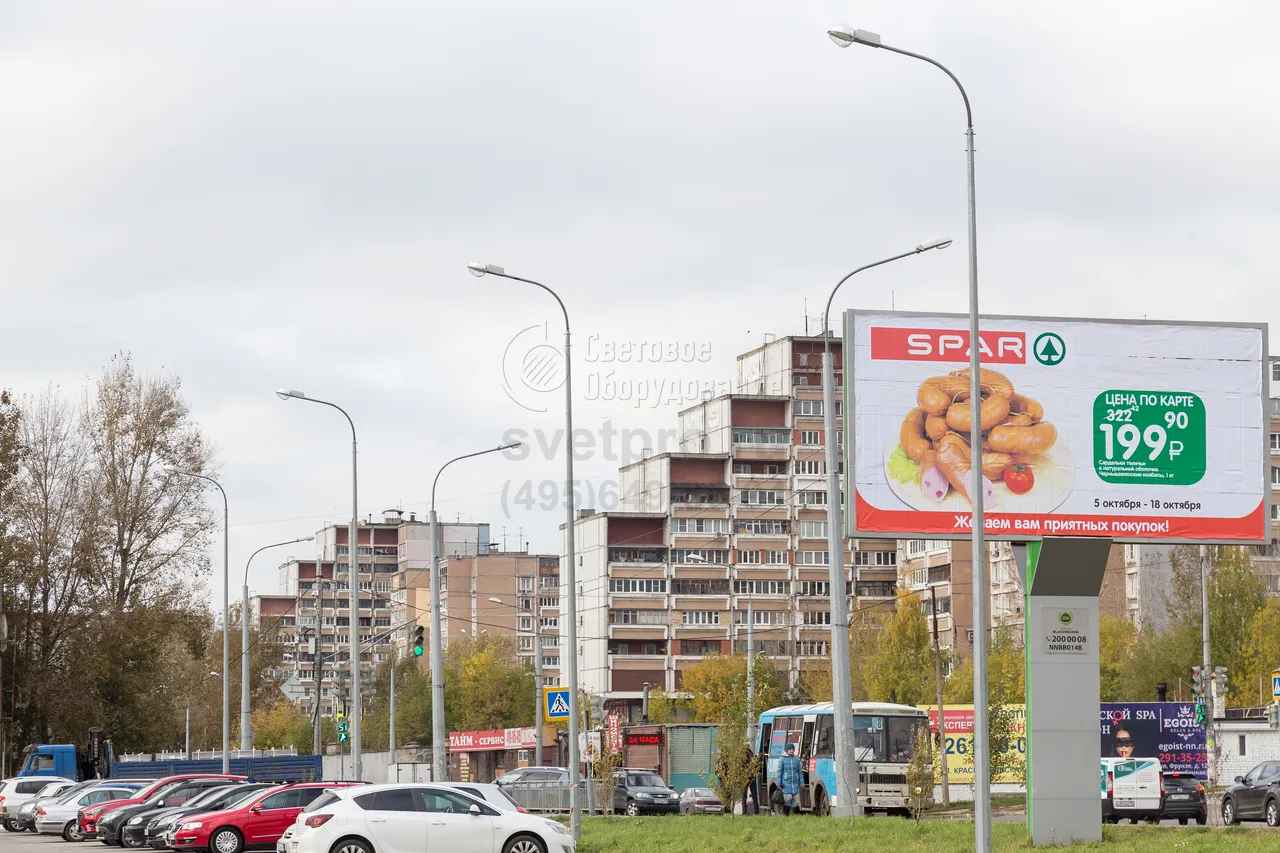

Светильник ЖКУ21, РКУ21, ГКУ21 Гелиос можно применять для освещения протяженных участков улиц и дорог, обособленных территорий школ и дворов в микрорайонах, перронов и железнодорожных станций.

При установке используются опоры и Г-образные кронштейны. Угол наклона задается кронштейном, базовая версия – 15о.

Модель ЖКУ21, РКУ21, ГКУ21 Гелиос расширена рядом модификаций, построенных на отличиях, вносимых источником света: ДНаТ, ДРИ, ДРЛ, его мощностью: 70 (80) – 250 Вт, типом КСС: широкая осевая или боковая, степенью защиты оптики. Базовый вариант (без защитного стекла – IP23), защитное стекло, объединяемое с отражателем накидными защелками – IP54, дополнение герметизирующего слоя – IP65. Изделие наделено виброустойчивостью.

Увеличению срока эксплуатации способствует устойчивость материалов к агрессивным компонентам Стальное основание подвержено порошковому окрашиванию, корпус-крышка выполнен из специальной пластмассы, рефлектор – из анодированного алюминия, защитное стекло – светостабилизированный ударопрочный поликарбонат. ЭмПРА, которым укомплектовано изделие, может заменяться на ЭПРА в интересах улучшения эксплуатационных характеристик и управления.

Освещение улиц и дорог с высокой, средней и слабой интенсивностью движения транспорта, железнодорожных платформ и станций, мостов, территорий дворов, школ

ТУ 3461-033-05758434-2012

Преимущества

  • Корпус-крышка: термостойкая ударопрочная пластмасса
  • Основание: стальное с порошковым покрытием, устойчивое к агрессивной среде
  • Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения
  • Ударопрочное защитное стекло: светостабилизированный поликарбонат, сохраняет коэффициент пропускания с течением времени
  • Соответствует российским стандартам
  • Соответствует европейским нормам электромагнитной совместимости
  • Виброустойчивый

Модификации

  • 001 – отражатель герметично соединен с защитным стеклом, степень защиты оптического отсека IP65, широкая боковая КСС, габаритные размеры 645х270х260 мм
  • 002 – отражатель герметично соединен с защитным стеклом, степень защиты оптического отсека IP65, широкая осевая КСС габаритные размеры 645х270х260 мм
  • 003 – защитное стекло соединено с отражателем при помощи накидных замков, степень защиты оптического отсека IP54, широкая боковая КСС, габаритные размеры 645х270х260 мм
  • 004 – защитное стекло соединено с отражателем при помощи накидных замков, степень защиты оптического отсека IP54, широкая осевая КСС, габаритные размеры 645х270х260 мм
  • 005 – без защитного стекла, степень защиты IP23, широкая боковая КСС, габаритные размеры 645х270х165 мм
  • 006 – без защитного стекла, степень защиты IP23, широкая осевая КСС, габаритные размеры 645х270х165 мм
  • Цвет светильника по умолчанию: серый

Светильники с ЭПРА

Под заказ светильники могут комплектоваться электронными ПРА. Светильники с ЭПРА обеспечивают режим работы лампы, при котором увеличиваются их срок службы и световая отдача. Светильники с ЭПРА имеют высокий коэффициент мощности (до 0,98) и меньший, чем у ЭмПРА вес.
Светильники могут комплектоваться автоматическим выключателем, который защищает цепь светильника от токов перегрузок и короткого замыкания при возникновении аномального режима.
При заказе укажите принцип управления освещением:

  • без управления;
  • автономно в соответствии с заданным в ЭПРА алгоритме;
  • в составе АСУ «Горсвет»;
  • в составе АСУ «Рассвет».

КСС



УСТАНОВКА

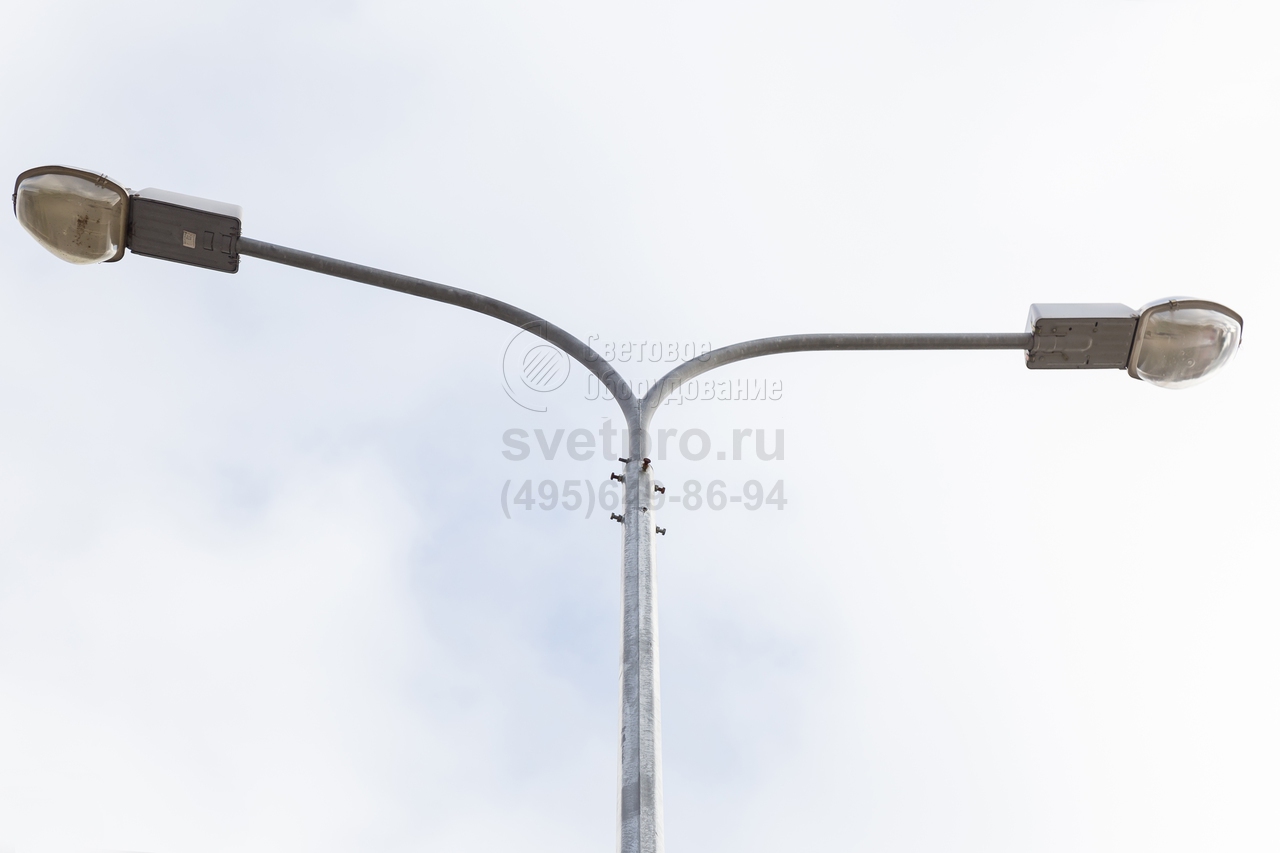

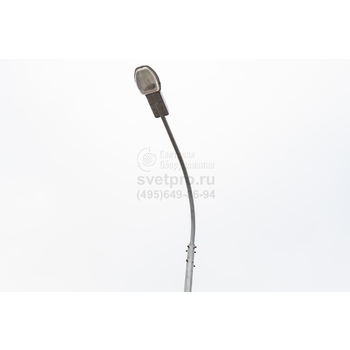

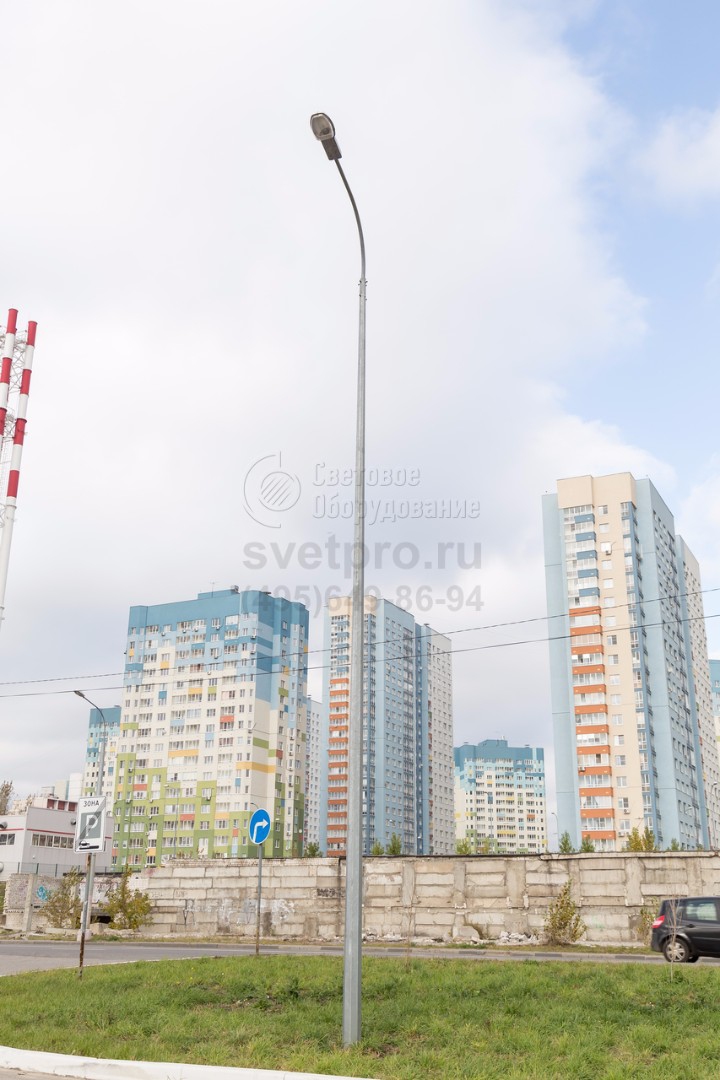

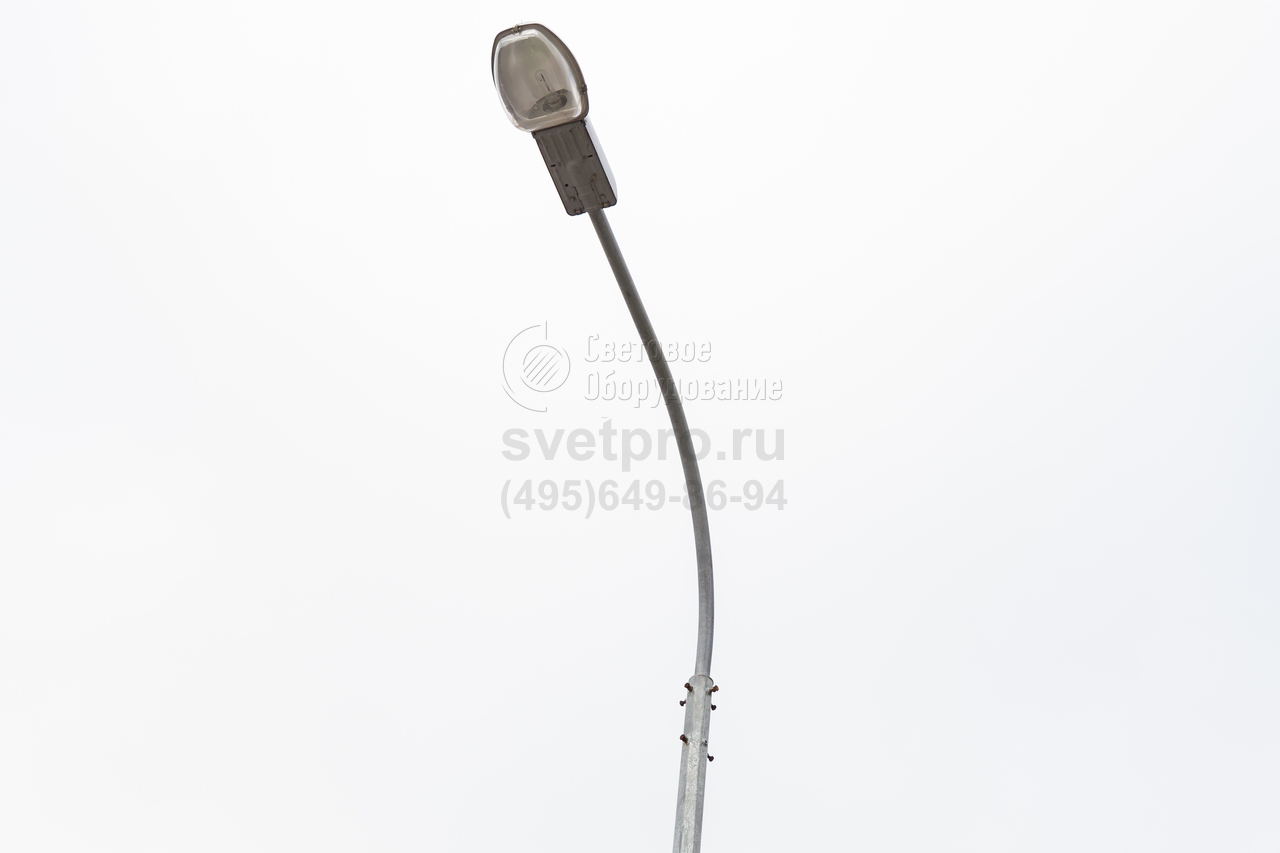

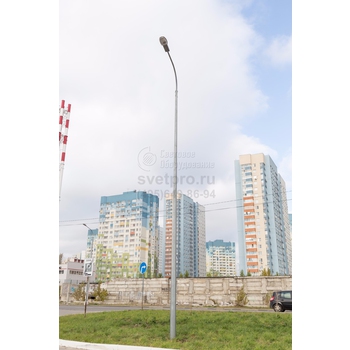

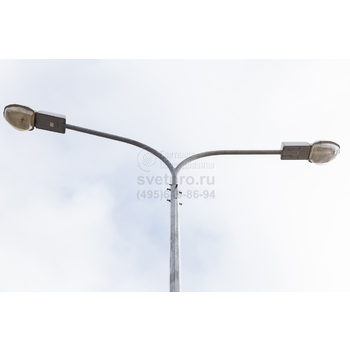

Светильник рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм под углом 15° к горизонту. Другие положения тоже возможны

КОНСТРУКЦИЯ

Отсек ПРА - доступ сверху. Открыть два замка в торцевой части светильника. Корпус вместе с оптическим отсеком примет вертикальное положение. Это обеспечит доступ к ПРА, клеммной колодке и узлу крепления

ОПТИЧЕСКАЯ ЧАСТЬ

Оптический отсек (мод. 001, 002) - доступ сверху. Открыть два замка в торцевой части светильника. Оптический отсек примет вертикальное положение. Поворотом пружинной скобы освободить пластмассовый стакан с лампой и патроном. Вынуть стакан из оптического отсека и заменить лампу

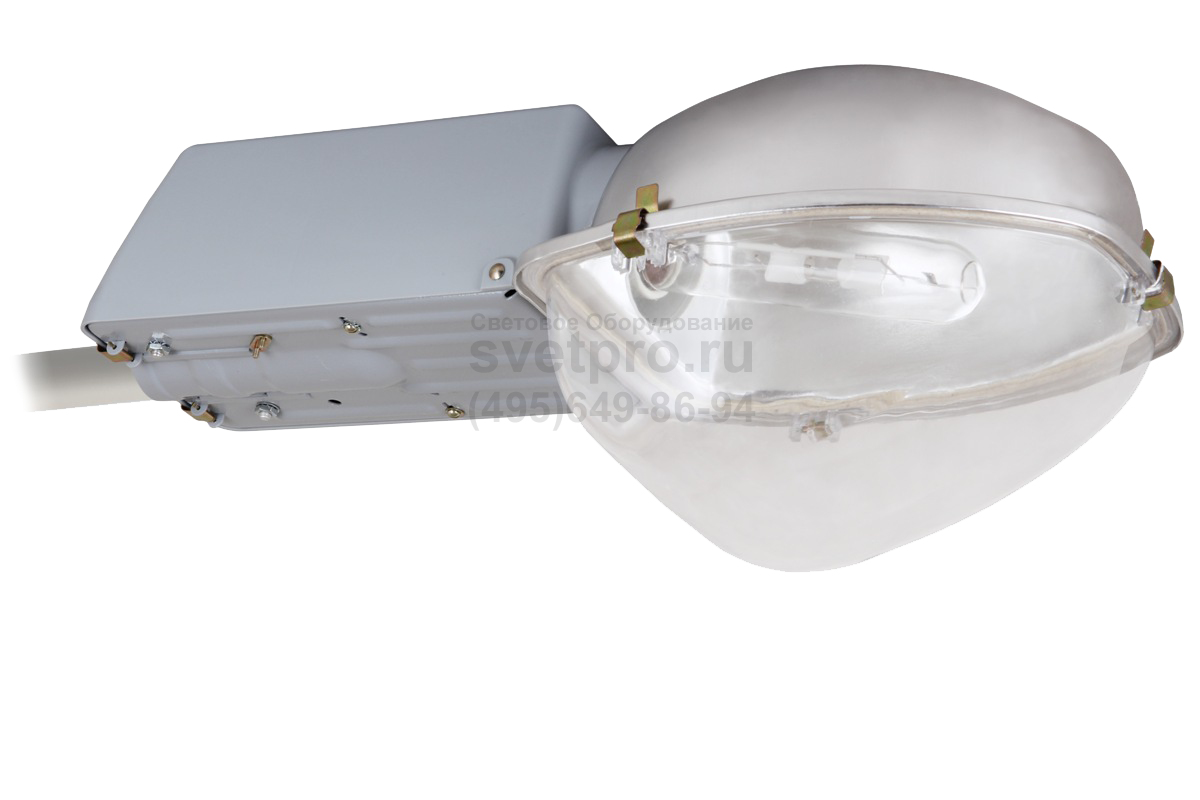

Оптический отсек (мод. 003, 004) – доступ снизу. Открыть два замка крепящих стекло, откинуть стекло. Это обеспечит доступ к лампе с патроном

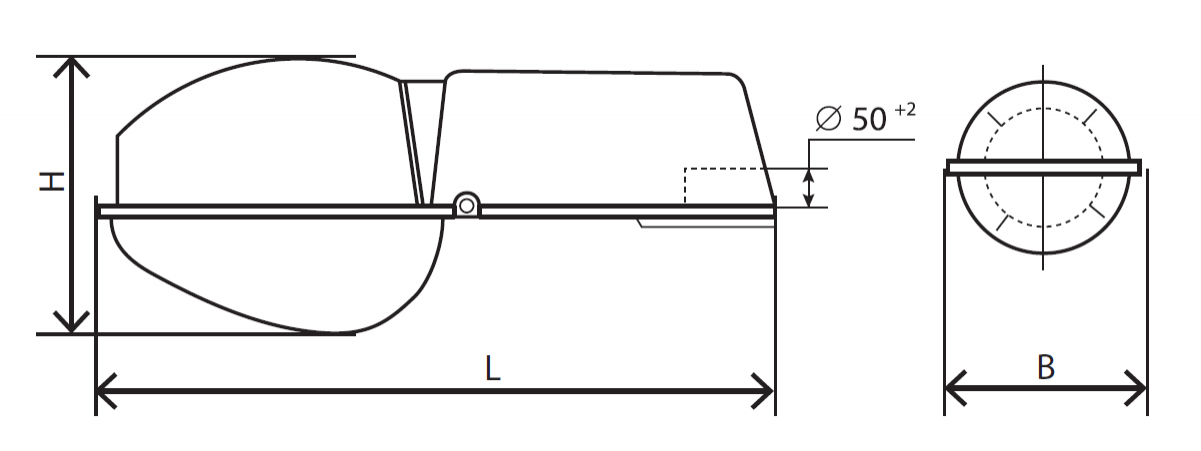

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников



Наименование



Артикул

Тип источника света

Номинальная мощность, Вт



Патрон

КПД, %

(не менее)



Тип КСС

Степень защиты оптического отсека

Степень защиты отсека ПРА

Масса, кг (не более)

ЖКУ21-70-001 Гелиос

1000127

ДНаТ

70

Е27

80

широкая боковая

IP65

IP23

4,4

ЖКУ21-70-002 Гелиос

1000128

ДНаТ

70

Е27

79

широкая осевая

IP65

IP23

4,4

ЖКУ21-70-003 Гелиос

1000129

ДНаТ

70

Е27

80

широкая боковая

IP54

IP23

4,4

ЖКУ21-70-004 Гелиос

1000130

ДНаТ

70

Е27

79

широкая осевая

IP54

IP23

4,4

ЖКУ21-70-005 Гелиос

1000131

ДНаТ

70

Е27

85

широкая боковая

IP23

IP23

4,0

ЖКУ21-70-006 Гелиос

1000132

ДНаТ

70

Е27

84

широкая осевая

IP23

IP23

4

ЖКУ21-100-001 Гелиос

1000133

ДНаТ

100

Е40

82

широкая боковая

IP65

IP23

4,6

ЖКУ21-100-002 Гелиос

1000134

ДНаТ

100

Е40

82

широкая осевая

IP65

IP23

4,6

ЖКУ21-100-003 Гелиос

1000135

ДНаТ

100

Е40

82

широкая боковая

IP54

IP23

4,6

ЖКУ21-100-004 Гелиос

1000136

ДНаТ

100

Е40

82

широкая осевая

IP54

IP23

4,6

ЖКУ21-100-005 Гелиос

1000137

ДНаТ

100

Е40

85

широкая боковая

IP23

IP23

4,2

ЖКУ21-100-006 Гелиос

1000138

ДНаТ

100

Е40

85

широкая осевая

IP23

IP23

4,2

ЖКУ21-150-001 Гелиос

1000139

ДНаТ

150

Е40

87

широкая боковая

IP65

IP23

5,4

ЖКУ21-150-002 Гелиос

1000140

ДНаТ

150

Е40

82

широкая осевая

IP65

IP23

5,4

ЖКУ21-150-003 Гелиос

1000141

ДНаТ

150

Е40

87

широкая боковая

IP54

IP23

5,4

ЖКУ21-150-004 Гелиос

1000142

ДНаТ

150

Е40

80

широкая осевая

IP54

IP23

5,4

ЖКУ21-150-005 Гелиос

1000143

ДНаТ

150

Е40

88

широкая боковая

IP23

IP23

5,0

ЖКУ21-150-006 Гелиос

1000144

ДНаТ

150

Е40

83

широкая осевая

IP23

IP23

5,0

ЖКУ21-250-001 Гелиос

1000145

ДНаТ

250

Е40

79

широкая боковая

IP65

IP23

6,7

ЖКУ21-250-002 Гелиос

1000146

ДНаТ

250

Е40

82

широкая осевая

IP65

IP23

6,7

ЖКУ21-250-004 Гелиос

1000147

ДНаТ

250

Е40

84

широкая осевая

IP54

IP23

6,7

ЖКУ21-250-006 Гелиос

1000148

ДНаТ

250

Е40

87

широкая осевая

IP23

IP23

6,3

РКУ21-80-004 Гелиос

1000149

ДРЛ

80

Е27

72

широкая осевая

IP54

IP23

4,3

РКУ21-80-006 Гелиос

1000150

ДРЛ

80

Е27

72

широкая осевая

IP23

IP23

3,9

РКУ21-125-004 Гелиос

1000151

ДРЛ

125

Е27

69

широкая осевая

IP54

IP23

4,3

РКУ21-125-006 Гелиос

1000152

ДРЛ

125

Е27

72

широкая осевая

IP23

IP23

3,9

РКУ21-250-003 Гелиос

1000153

ДРЛ

250

Е40

75

широкая боковая

IP54

IP23

5,4

РКУ21-250-005 Гелиос

1000154

ДРЛ

250

Е40

78

широкая боковая

IP23

IP23

5,0

ГКУ21-70-001 Гелиос

1000155

ДРИ

70

Е27

79

широкая боковая

IP65

IP23

4,4

ГКУ21-70-002 Гелиос

1000156

ДРИ

70

Е27

79

широкая осевая

IP65

IP23

4,4

ГКУ21-70-003 Гелиос

1000157

ДРИ

70

Е27

74

широкая боковая

IP54

IP23

4,4

ГКУ21-70-004 Гелиос

1000158

ДРИ

70

Е27

74

широкая осевая

IP54

IP23

4,4

ГКУ21-100-001 Гелиос

1000159

ДРИ

100

Е27

77

широкая боковая

IP65

IP23

4,5

ГКУ21-100-002 Гелиос

1000160

ДРИ

100

Е27

74

широкая осевая

IP65

IP23

4,5

ГКУ21-100-003 Гелиос

1000161

ДРИ

100

Е27

77

широкая боковая

IP54

IP23

4,5

ГКУ21-100-004 Гелиос

1000162

ДРИ

100

Е27

74

широкая осевая

IP54

IP23

4,5

ГКУ21-150-001 Гелиос

1000163

ДРИ

150

Е27

84

широкая боковая

IP65

IP23

5,3

ГКУ21-150-002 Гелиос

1000164

ДРИ

150

Е27

84

широкая осевая

IP65

IP23

5,3

ГКУ21-150-003 Гелиос

1000165

ДРИ

150

Е27

65

широкая боковая

IP54

IP23

5,3

ГКУ21-150-004 Гелиос

1000166

ДРИ

150

Е27

65

широкая осевая

IP54

IP23

5,3

ГКУ21-250-001 Гелиос

1000167

ДРИ

250

Е40

78

широкая боковая

IP65

IP23

6,7

ГКУ21-250-002 Гелиос

1000168

ДРИ

250

Е40

76

широкая осевая

IP65

IP23

6,7

ГКУ21-250-004 Гелиос

1000169

ДРИ

250

Е40

76

широкая осевая

IP54

IP23

6,7
