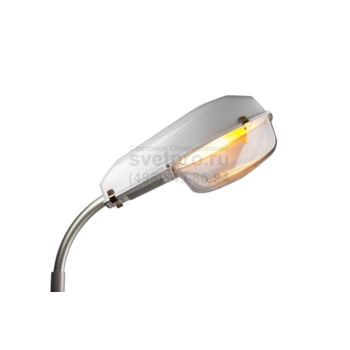

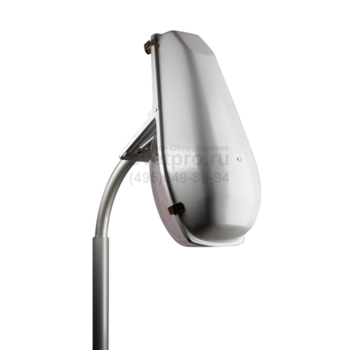

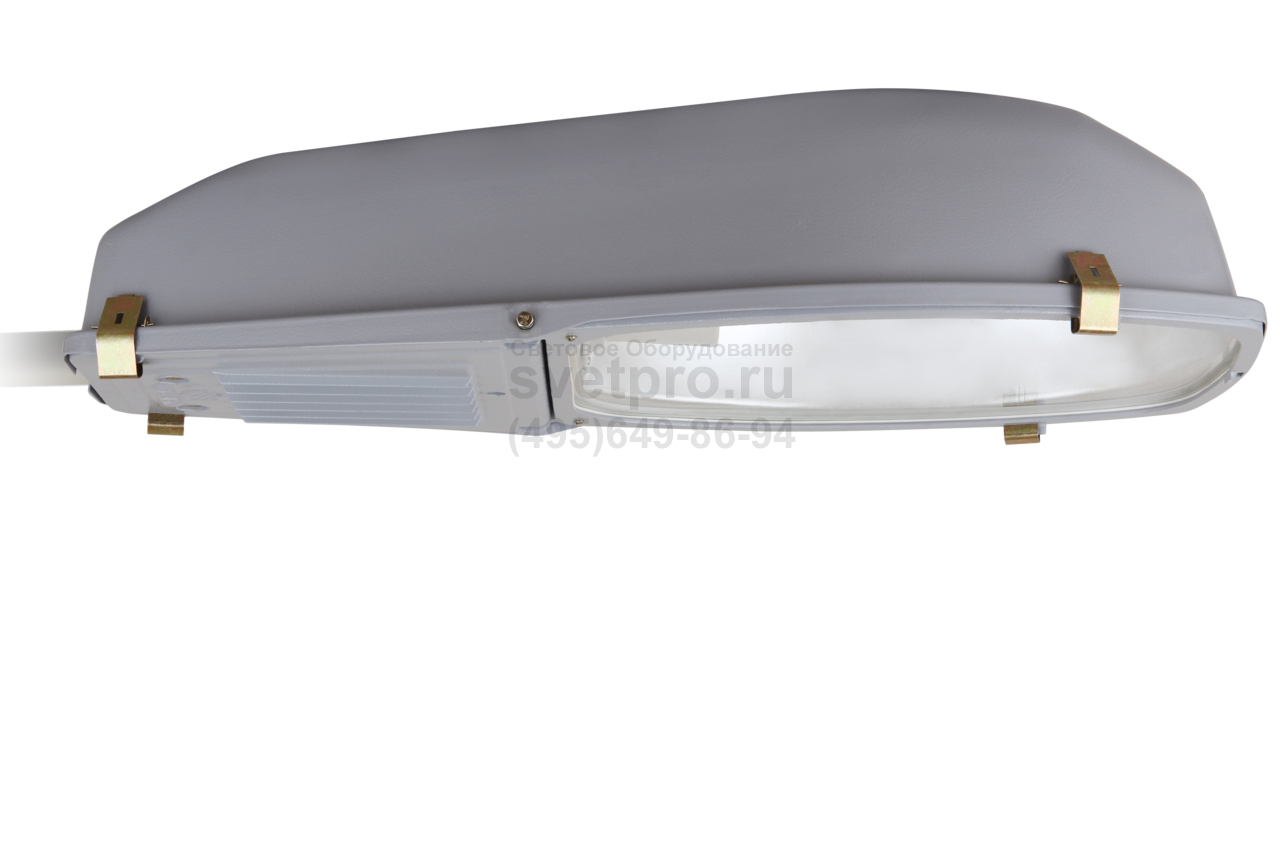

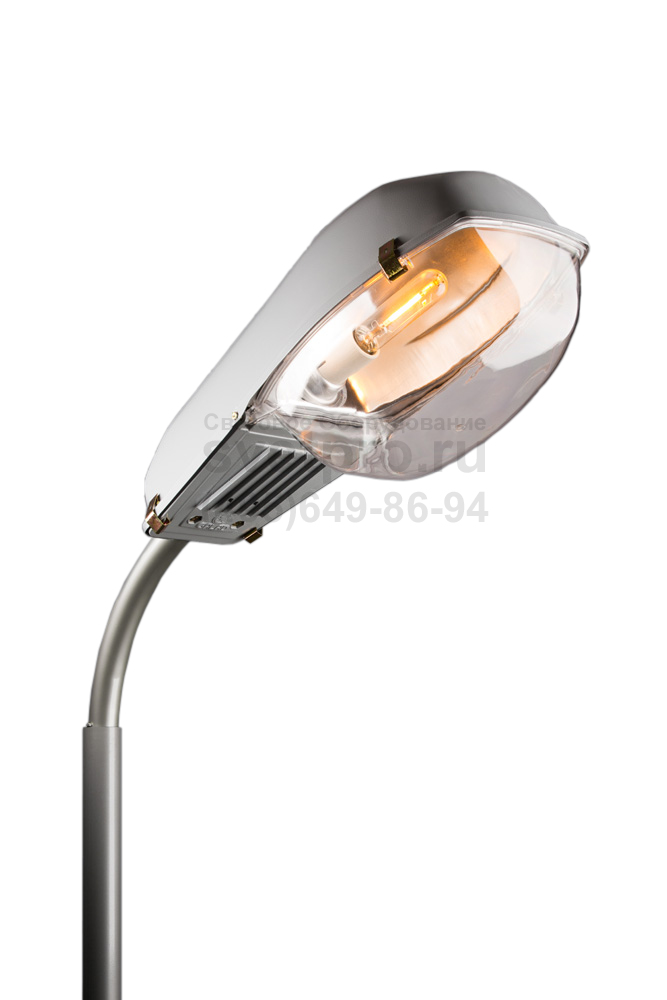

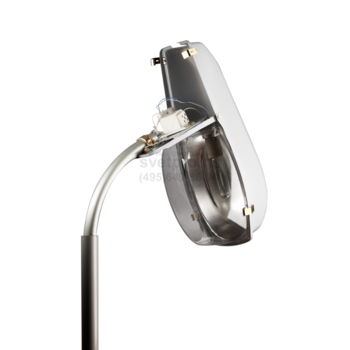

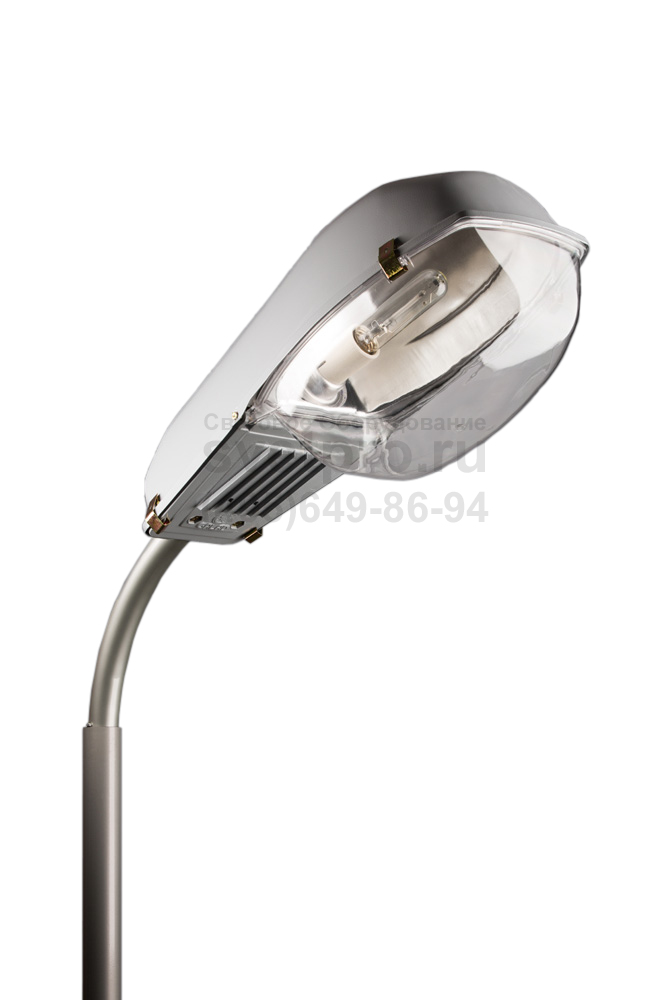

Светильник консольный ЖКУ15, РКУ15, ГКУ15 Серия 15
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ЖКУ15, РКУ15, ГКУ15 |
Мощность: | 150-400 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. модификации |
Индекс цветопередачи: | 20-30, 40-60, 60-95 Ra |
Цветовая температура: | 1800-2200, 3300-4200, 2800-6500 К |
Световой поток: | 15000, 13000, 35000 лм |
Производитель «GALAD», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Светильник ЖКУ15, РКУ15, ГКУ15 Серия 15 предназначен для освещения улиц, дорог, платформ, автостоянок, площадей, мостов, то есть протяженных территорий и объектов с обособленным прилегающим участком.
Для установки светильника применяются опоры и Г-образные кронштейны (Ø 48 мм). Наклон, отличающийся от значения по умолчанию (15о), можно учесть в заявке.
Модельный ряд включает изделия с характерными отличительными свойствами. Отличия вносятся типом источника света (цоколь Е40): ДРЛ, ДРИ, ДНаТ, его мощностью: 150, 250, 400 Вт, наличием или отсутствием защитного стекла: поликарбонат или силикатное, видом герметизирующей прокладки: войлочная + выпуклое стекло – IP53, кремнийорганическая + плоское стекло – IP65, без стекла – IP23.
Разнообразие вносит и алюминиевый отражатель, формируя широкую боковую и осевую КСС. Общность заключается в алюминиевом корпусе, на который нанесено порошковое окрашивание, наличии ЭмПРА, замков, прижимающих рамку со стеклом, гарантия виброустойчивости. Дополнительные меры связаны с обеспечением управляемости работой светильника ЖКУ15, РКУ15, ГКУ15 Серия 15: установка ЭПРА или ПРА 40%. При выборе ЭПРА определяется принцип управления. ПРА 40% – обеспечение работы в 2-х режимах: экономичном и полном.
Освещение улиц и дорог с высокой, средней и слабой интенсивностью движения транспорта, а также автостоянок, площадей, железнодорожных платформ и станций, мостов.
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
- Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения
- Ударопрочное защитное стекло: светостабилизированный поликарбонат или силикатное закаленное, сохраняет коэффициент пропускания с течением времени
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
Модификации
- 101 – выпуклое защитное стекло из поликарбоната прижато замками, прокладка войлочная (IP53), КСС широкая осевая, габаритные размеры 785х368х345 мм
- 101Б – выпуклое защитное стекло из поликарбоната прижато замками, прокладка войлочная (IP53), КСС широкая боковая, габаритные размеры 785х368х345 мм
- 102 – без защитного стекла, КСС широкая осевая, IP23, габаритные размеры 795х375х205 мм
- 102Б – без защитного стекла, КСС широкая боковая, IP23, габаритные размеры 795х375х205 мм
- 103 – плоское силикатное закаленное стекло, прокладка кремнийорганическая (IP65), КСС широкая осевая, габаритные размеры 795х375х220 мм
- 103Б – плоское силикатное закаленное стекло, прокладка кремнийорганическая (IP65), КСС широкая боковая, габаритные размеры 795х375х220 мм
- 105 – выпуклое защитное стекло из поликарбоната, прокладка кремнийорганическая (IP65), КСС широкая боковая, габаритные размеры 785х368х345 мм
- 107 – выпуклое защитное стекло из поликарбоната, прокладка кремнийорганическая (IP65), КСС широкая осевая, габаритные размеры 785х368х345 мм
- Цвет светильника по умолчанию: серый
Светильники с ЭПРА
Под заказ светильники могут комплектоваться электронными ПРА. Светильники с ЭПРА обеспечивают режим работы лампы, при котором увеличиваются их срок службы и световая отдача. Светильники с ЭПРА имеют высокий коэффициент мощности (до 0,98) и меньший, чем у ЭмПРА вес.
Светильники могут комплектоваться автоматическим выключателем, который защищает цепь светильника от токов перегрузок и короткого замыкания при возникновении аномального режима.
При заказе укажите принцип управления освещением:
- без управления;
- автономно в соответствии с заданным в ЭПРА алгоритме;
- в составе АСУ «Горсвет»;
- в составе АСУ «Рассвет».
КСС
УСТАНОВКА
Светильник рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм под углом 15° к горизонту. Другие положения тоже возможны.
КОНСТРУКЦИЯ

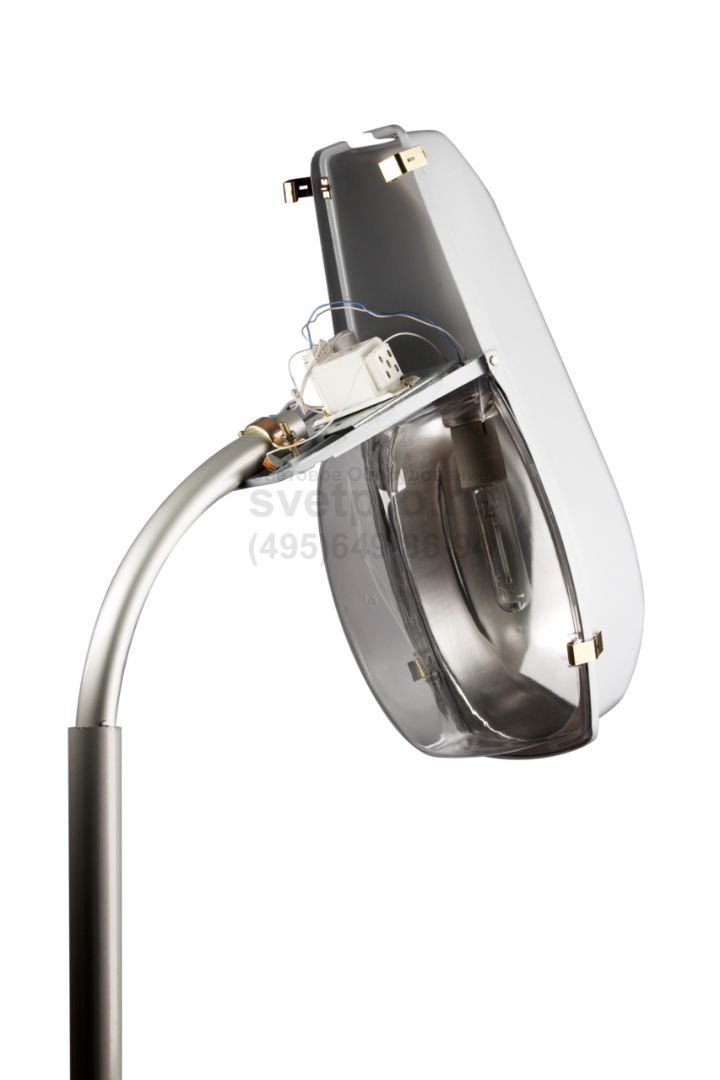

Отсек ПРА – доступ сверху. Вывернуть специальный винт, прикрепляющий пластмассовую крышку к отсеку ПРА, снять крышку. Это обеспечит доступ к ПРА и клеммной колодке.

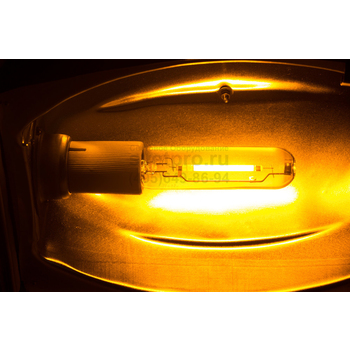

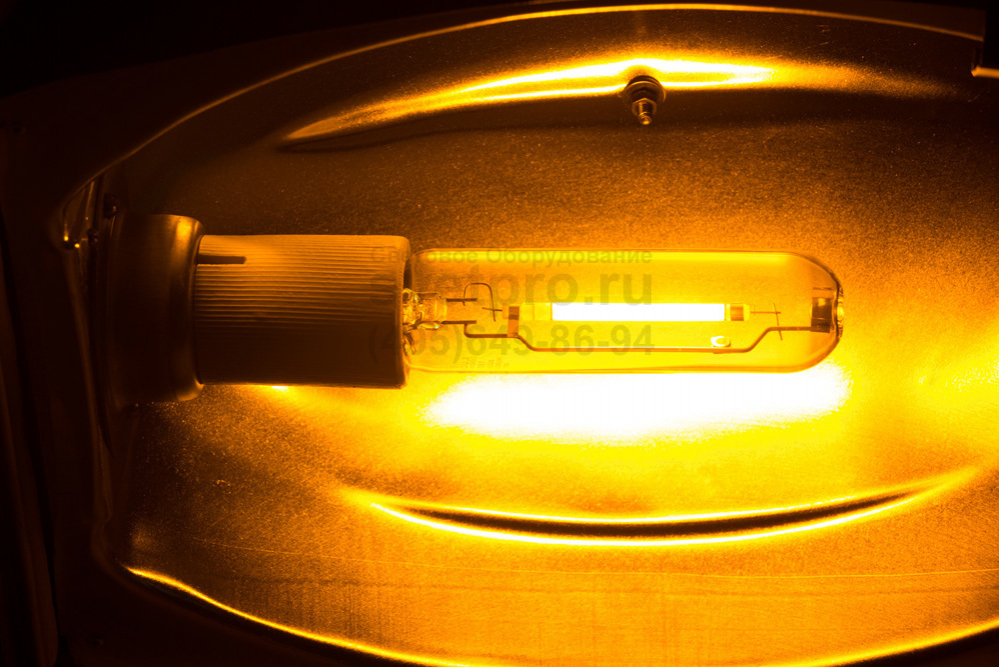

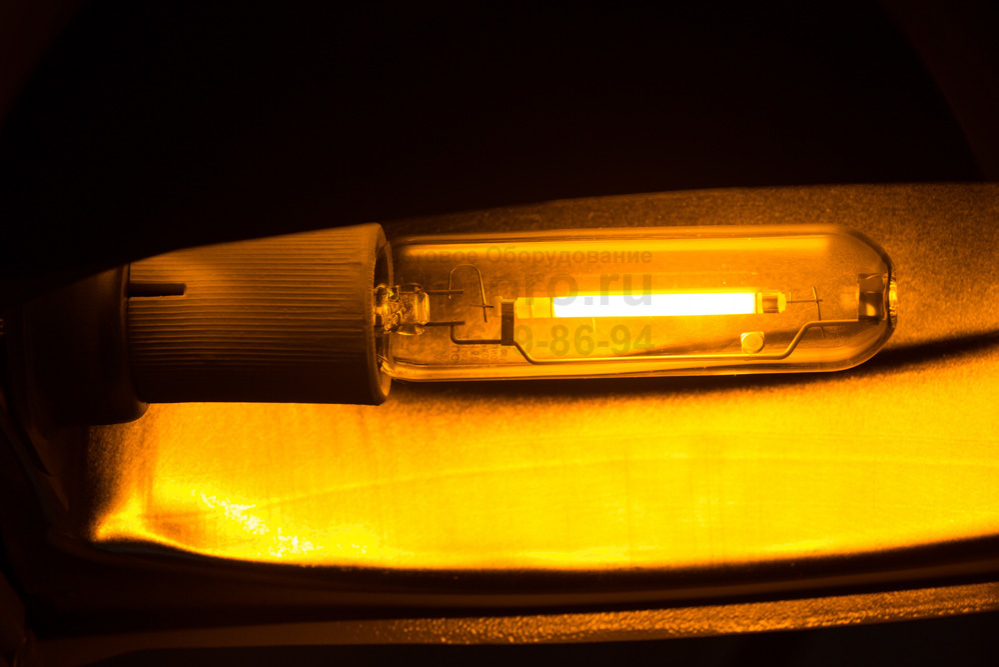

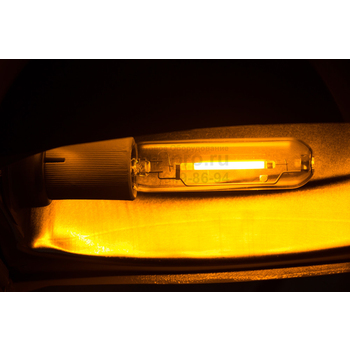

ОПТИЧЕСКАЯ ЧАСТЬ

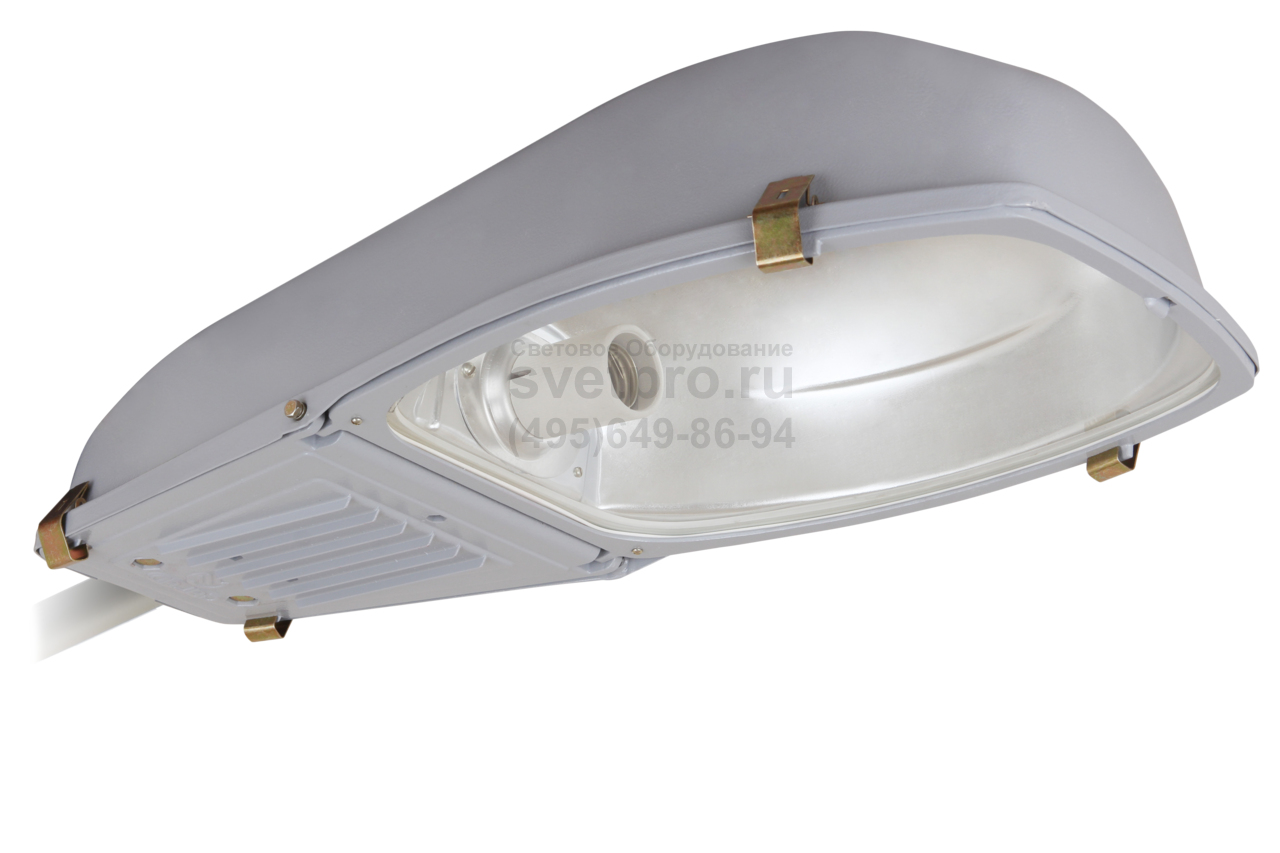

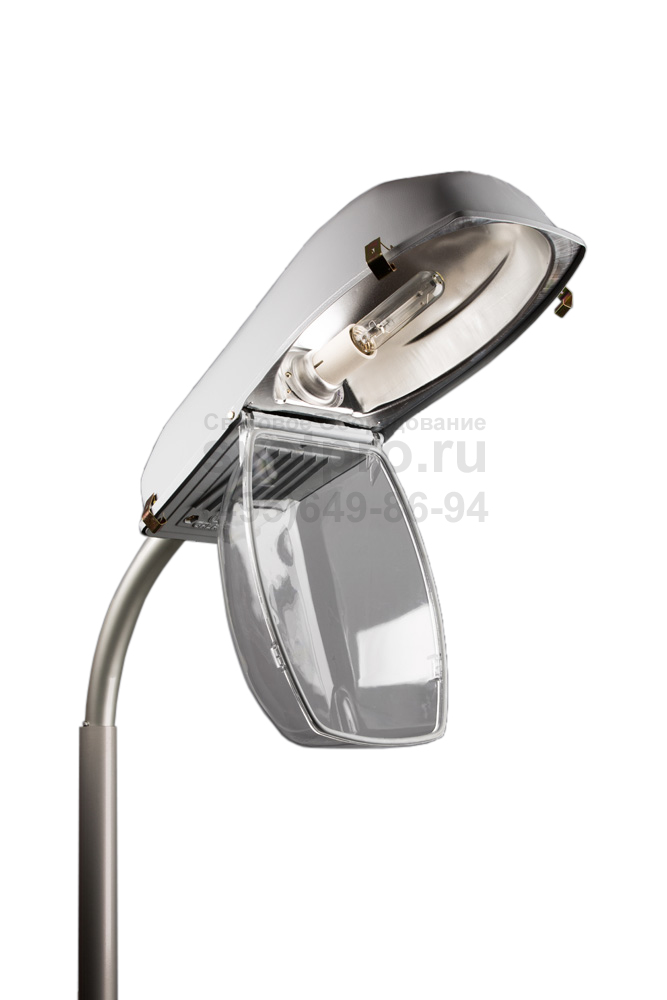

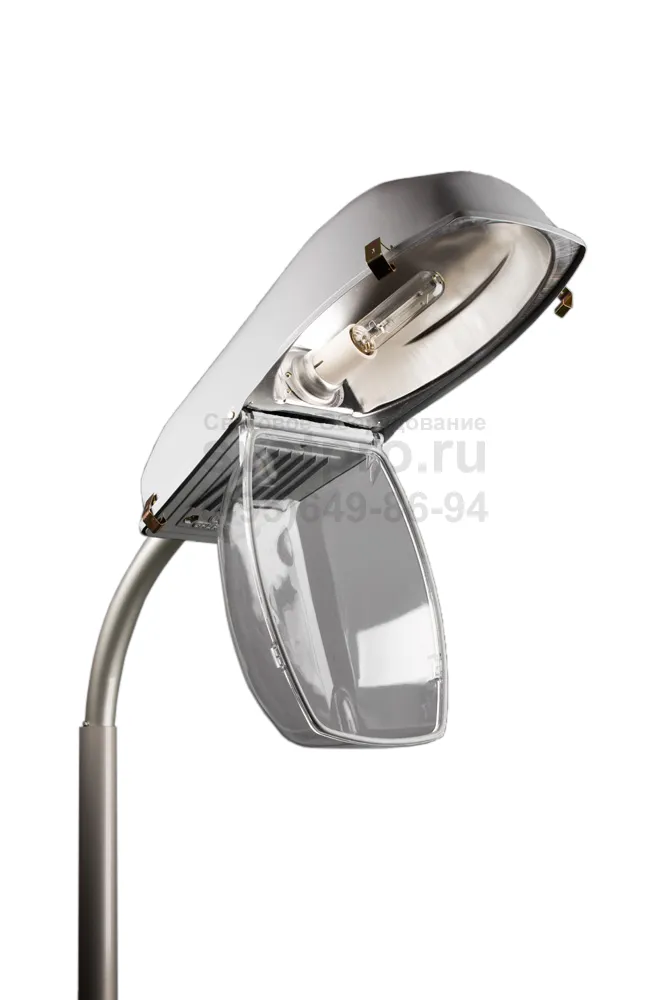

Оптический отсек - доступ снизу. Открыть замок на защитном стекле. Повернуть защитное стекло на шарнире в вертикальное положение. Это обеспечит доступ к лампе с патроном.

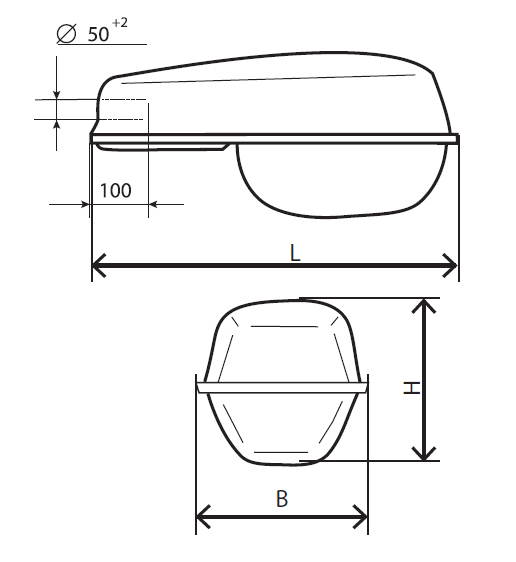

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул | Тип источника света | Номинальная мощность, Вт | Патрон | КПД*, % (не менее) | Тип КСС | Степень защиты оптического отсека | Масса, кг (не более) |
---|---|---|---|---|---|---|---|---|
ЖКУ15-150-101 | 1000035 | ДНаТ | 150 | Е40 | 88 | широкая осевая | IP53 | 7,2 |
ЖКУ15-150-101 Б | 1000037 | ДНаТ | 150 | Е40 | 88 | широкая боковая | IP53 | 8,1 |
ЖКУ15-150-102 | 1000036 | ДНаТ | 150 | Е40 | 91 | широкая осевая | IP23 | 7,1 |
ЖКУ15-150-102 Б | 1000038 | ДНаТ | 150 | Е40 | 91 | широкая боковая | IP23 | 7,1 |
ЖКУ15-150-103 | 1000039 | ДНаТ | 150 | Е40 | 88 | широкая осевая | IP65 | 9,0 |
ЖКУ15-150-103 Б | 1000040 | ДНаТ | 150 | Е40 | 88 | широкая боковая | IP65 | 9,0 |
ЖКУ15-150-105 | 1000041 | ДНаТ | 150 | Е40 | 88 | широкая боковая | IP65 | 8,1 |
ЖКУ15-150-107 | 1000042 | ДНаТ | 150 | Е40 | 88 | широкая осевая | IP65 | 8,1 |
ЖКУ15-250-101 | 1000043 | ДНаТ | 250 | Е40 | 82 | широкая осевая | IP53 | 9,0 |
ЖКУ15-250-101 Б | 1000045 | ДНаТ | 250 | Е40 | 83 | широкая боковая | IP53 | 9,0 |
ЖКУ15-250-102 | 1000044 | ДНаТ | 250 | Е40 | 85 | широкая осевая | IP23 | 8,0 |
ЖКУ15-250-102 Б | 1000046 | ДНаТ | 250 | Е40 | 86 | широкая боковая | IP23 | 8,0 |
ЖКУ15-250-103 | 1000047 | ДНаТ | 250 | Е40 | 83 | широкая осевая | IP65 | 9,7 |
ЖКУ15-250-105 | 1000048 | ДНаТ | 250 | Е40 | 83 | широкая боковая | IP65 | 9,0 |
ЖКУ15-250-107 | 1000049 | ДНаТ | 250 | Е40 | 83 | широкая осевая | IP65 | 9,0 |
ЖКУ15-400-101 | 1000050 | ДНаТ | 400 | Е40 | 85 | широкая осевая | IP53 | 11,3 |
ЖКУ15-400-101 Б | 1000051 | ДНаТ | 400 | Е40 | 85 | широкая боковая | IP53 | 11,3 |
ЖКУ15-400-102 | 1001367 | ДНаТ | 400 | Е40 | 88 | широкая осевая | IP23 | 10,3 |
ЖКУ15-400-102 Б | 1000052 | ДНаТ | 400 | Е40 | 88 | широкая боковая | IP23 | 10,3 |
ЖКУ15-400-103 | 1000053 | ДНаТ | 400 | Е40 | 85 | широкая осевая | IP65 | 12,0 |
ЖКУ15-400-105 | 1000054 | ДНаТ | 400 | Е40 | 83 | широкая боковая | IP65 | 11,3 |
ЖКУ15-400-107 | 1000055 | ДНаТ | 400 | Е40 | 83 | широкая осевая | IP65 | 11,3 |
РКУ15-250-101 | 1000056 | ДРЛ | 250 | Е40 | 71 | широкая осевая | IP53 | 8,0 |
РКУ15-250-102 | 1001368 | ДРЛ | 250 | Е40 | 74 | широкая осевая | IP23 | 7,0 |
РКУ15-250-103 | 1000057 | ДРЛ | 250 | Е40 | 59 | полуширокая осевая | IP65 | 9,0 |
РКУ15-250-107 | 1000058 | ДРЛ | 250 | Е40 | 71 | широкая осевая | IP65 | 8,0 |
РКУ15-400-101 | 1000059 | ДРЛ | 400 | Е40 | 69 | полуширокая осевая | IP53 | 8,9 |
РКУ15-400-102 | 1000060 | ДРЛ | 400 | Е40 | 74 | полуширокая осевая | IP23 | 7,8 |
РКУ15-400-107 | 1000061 | ДРЛ | 400 | Е40 | 69 | широкая осевая | IP65 | 8,9 |
ГКУ15-250-101 | 1000062 | ДРИ | 250 | Е40 | 76 | широкая осевая | IP53 | 9,0 |
ГКУ15-250-101 Б | 1000063 | ДРИ | 250 | Е40 | 78 | широкая боковая | IP53 | 9,0 |
ГКУ15-250-103 | 1000064 | ДРИ | 250 | Е40 | 77 | широкая осевая | IP65 | 9,7 |
ГКУ15-250-105 | 1000065 | ДРИ | 250 | Е40 | 78 | широкая боковая | IP65 | 9,0 |
ГКУ15-250-107 | 1000066 | ДРИ | 250 | Е40 | 83 | широкая осевая | IP65 | 9,0 |
ГКУ15-400-101 | 1000067 | ДРИ | 400 | Е40 | 81 | широкая осевая | IP53 | 11,3 |
ГКУ15-400-101 Б | 1000068 | ДРИ | 400 | Е40 | 81 | широкая боковая | IP53 | 11,3 |
ГКУ15-400-103 | 1000069 | ДРИ | 400 | Е40 | 76 | широкая осевая | IP65 | 12,0 |
ГКУ15-400-105 | 1000070 | ДРИ | 400 | Е40 | 78 | широкая боковая | IP65 | 11,3 |
ГКУ15-400-107 | 1000071 | ДРИ | 400 | Е40 | 78 | широкая осевая | IP65 | 11,3 |
Светильники с ПРА 40%

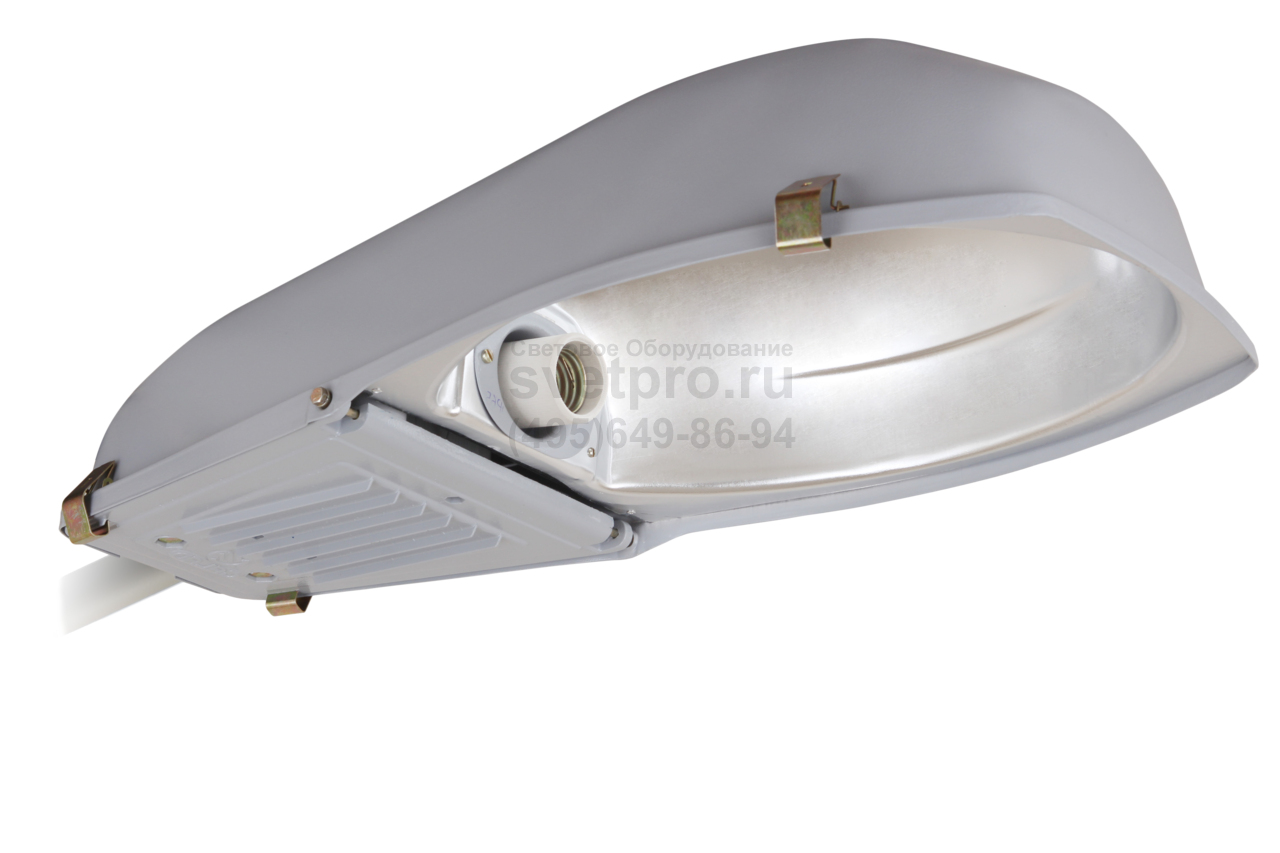

Наименование | Артикул | Тип источника света | Номинальная мощность, Вт | Пониженная мощность, Вт | Патрон | Световой поток в режиме пониженной мощности |
---|---|---|---|---|---|---|
ЖКУ15-250-171 | 1001500 | ДНаТ | 250 | 150 | Е40 | 50% от номинального |
ЖКУ15-250-171 Б | 1001501 | ДНаТ | 250 | 150 | Е40 | 50% от номинального |
ЖКУ15-250-173 | 1001502 | ДНаТ | 250 | 150 | Е40 | 50% от номинального |
ЖКУ15-250-175 | 1001503 | ДНаТ | 250 | 150 | Е40 | 50% от номинального |
ЖКУ15-250-177 | 1001504 | ДНаТ | 250 | 150 | Е40 | 50% от номинального |
