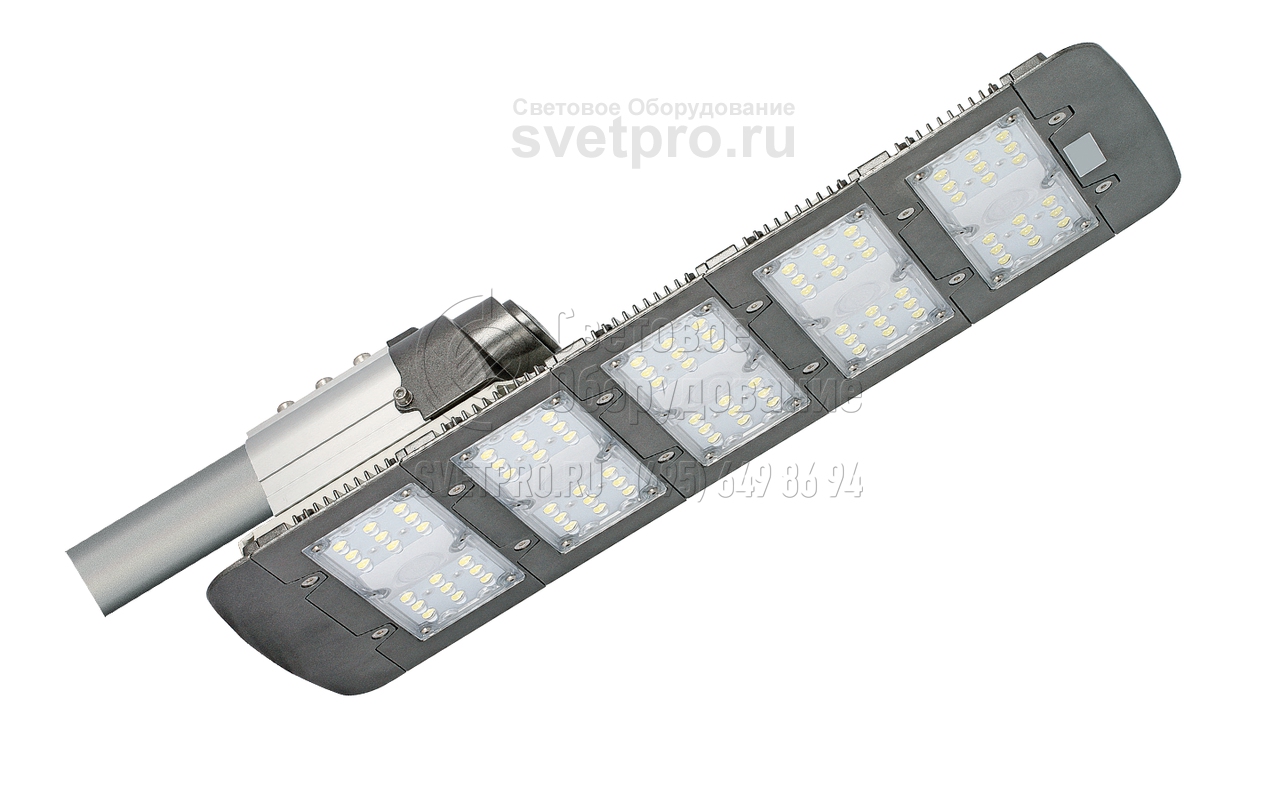

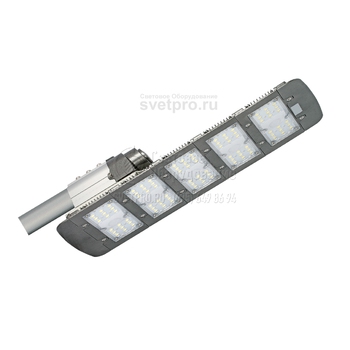

ДКУ 09 Zeus Консольный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP67 |
Климатическое исполнение: | У1, УХЛ1 |
Артикул производителя: | ДКУ 09 |
Мощность: | 60-180 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | >73 Ra |
Цветовая температура: | 5300-5700 К |
Световой поток: | 5510-15840 лм |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительному прибору ДКУ09 Zeus заданы характеристики, значимые для наружного освещения дворовых внутриквартальных территорий, улиц, заправочных станций, парковочных площадок.
Монтаж изделия на опоре предполагает применение кронштейна. Потребность в замене источника света не возникает в связи с длительным эксплуатационным ресурсом – 50 000 часов.
Направленный поток света излучают светодиодные модули. Незначительные потери мощности (cos φ≥0,99) – особенность светообразования и инновационной схемы подключения, исключающей применение драйвера. Оградить изделие от значительных скачков (до 10 кВ) позволяет встроенная в консоль защита. Модельный ряд построен на потребляемой мощности: 60–180 Вт. Количество образуемого света и срок службы зависит от входного напряжения. Оптимальный диапазон, позволяющий получить поток 5510–15 840 лм, 220 ±10%. Увеличение освещенности последует при изменении напряжения от 220 до 170 В. Индекс цветопередачи Ra>73 свидетельствует о преимуществе к натриевым и ртутным лампам, цвет света холодный белый.
Светильник ДКУ09 Zeus наделен устойчивостью к агрессивным компонентам (порошковое окрашивание), попаданию пыли и влаги – IP67, экстремальным температурам – до -60оС и + 100оС, ультрафиолетовым солнечным лучам.
Основные параметры
Световая отдача | 90 лм/Вт |
Срок службы | 50 000 ч |
Коэффициент мощности, не менее | 0,99 |
Рабочая температура | От -60° до +100°C |
Тип КСС | ШО (широкая осевая) |
Сегмент | PRO |
Преимущества модели
- Встроенная защита от скачков напряжения до 10 кВ
- Светильник устойчив к экстремальным температурам от - 60° до +100°C
- Инновационная схема подключения светодиодов без драйвера (преобразователя постоянного тока)
- Устойчивость к длительным перегрузкам от напряжения в сети
- Изящный сверхтонкий дизайн
- Возможность аналогового диммирования по входному напряжению
Особенности рабочих режимов напряжения
- 220 ± 10% В - режим, обеспечивающий наибольший срок службы при оптимальной эффективности
- 170 – 220 В – режим диммирования светильника. При понижении напряжения световая отдача светильника увеличивается до 96,6 лм/Вт, а благоприятный режим работы светодиодов увеличивает их срок службы
- 240 – 277 В – режим повышенной нагрузки на светодиоды сокращает их срок службы, а световая отдача падает до 80 лм/Вт
Устройство
- Подключение к линии осуществляется через 10 кВ защиту от импульсных скачков напряжения, встроенную в консольное основание
- Светильник содержит в 10 раз меньше электронных компонентов. В схеме отсутствуют электролитические конденсаторы, являющиеся слабым элементом в преобразователях постоянного тока при воздействиях повышенных напряжений и экстремальных температур
- Новая схема сохраняет на высоком уровне показатели по эффективности (на 15-30% меньше потерь, чем в преобразователе AC-DC), коэффициенту мощности (cosф > 0,95)
- При выходе из строя одного светодиода в блоке, световой поток останется прежним за счет распределения напряжения на остальных светодиодах
- Линзы выполнены из светостабилизированного поликарбоната, устойчивого к воздействию ультрафиолета

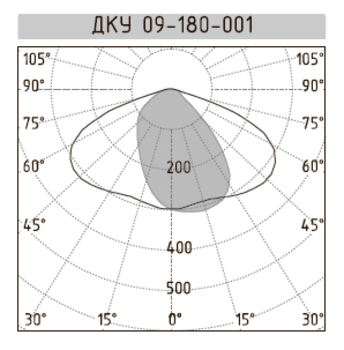

КСС

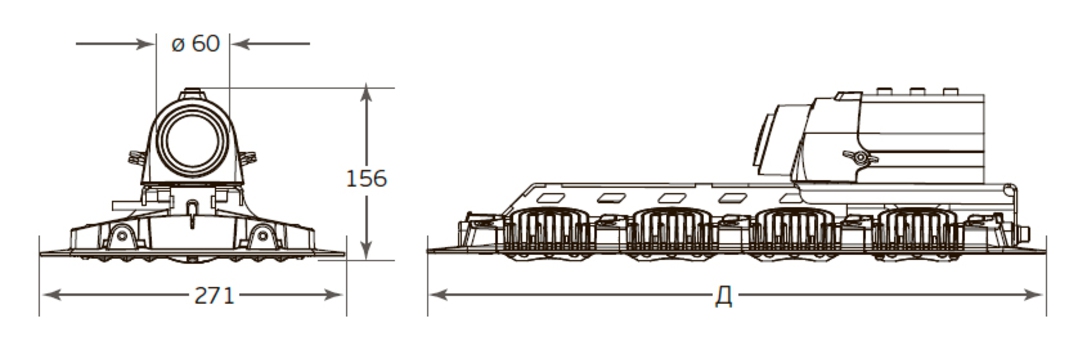

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул | Номинальная мощность, Вт | Световой поток, лм | Длина, мм | Масса (не более), кг | Эквивалент замены светильников по световому потоку* |
---|---|---|---|---|---|---|
ДКУ 09-60-001 | 4620014032055 | 60 | 5 510 | 238 | 5,0 | ДНаТ 100, ДРЛ 2*125 |
ДКУ 09-90-001 | 4620014032062 | 90 | 8 140 | 319 | 7,0 | ДНаТ 2*70, ДРИ 150, ДРЛ 250 |
ДКУ 09-120-001 | 4620014032079 | 120 | 10 870 | 403 | 6,0 | ДНаТ 150, ДРЛ 3*125 |
ДКУ 09-150-001 | 4620014032086 | 150 | 12 760 | 467 | 9,0 | ДНаТ 2*100, ДРЛ 4*125 |
ДКУ 09-180-001 | 4620014032093 | 180 | 15 840 | 571 | 11,0 | ДНаТ 3*100, ДРЛ 400 |
* Возможность эквивалентной замены светильника с ртутными лампами на светодиодный зависит от условий и требований конкретного объекта. Обращайтесь к специалистам компании ALB для точного расчета проекта.
