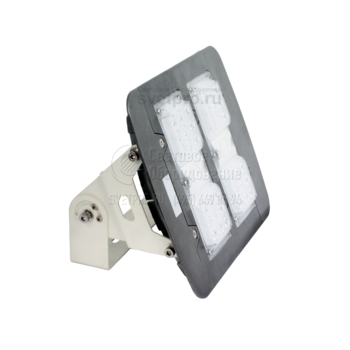

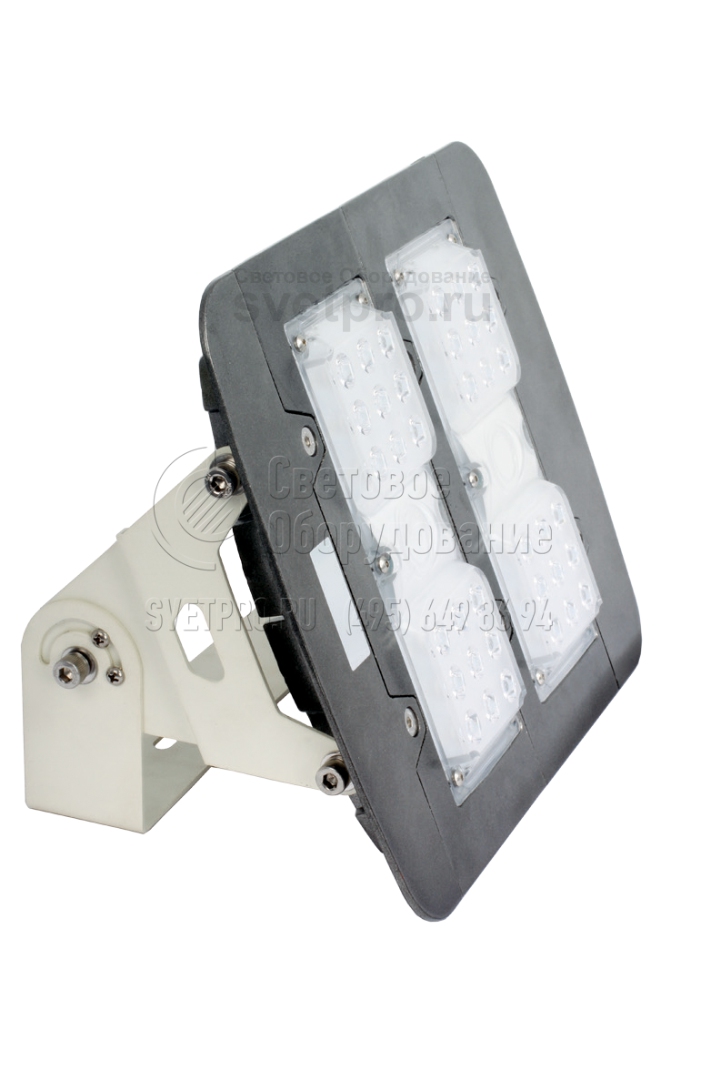

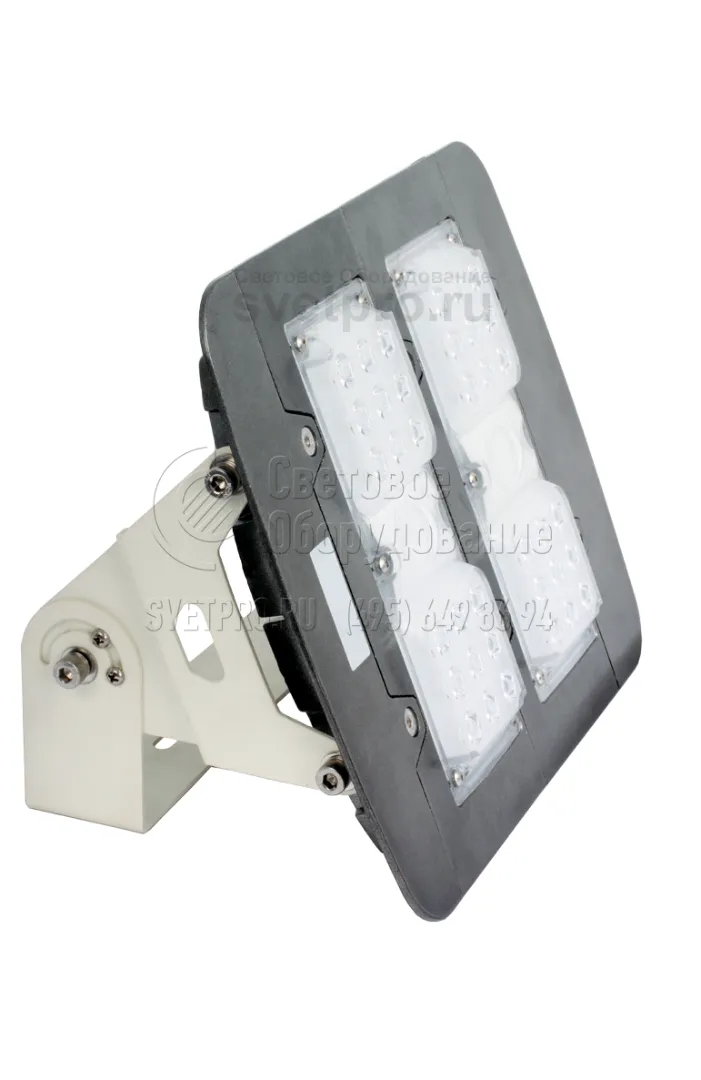

ДО 09 Прожектор
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP67 |
Климатическое исполнение: | У1, УХЛ1 |
Артикул производителя: | ДО 09 |
Мощность: | 60-150 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | >73 Ra |
Цветовая температура: | 5300-5700 К |
Световой поток: | 5510-12760 лм |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
ОПИСАНИЕ
Прожектор ДО09 ориентирован на наружную установку. Качество света и типы светораспределения позволяют освещать открытые площадки и выполнять подсветку фасадов зданий, малых архитектурных форм, рекламных сооружений.
Осветительный прибор фиксируется к опорной части посредством лиры, которая является и элементом корректировки направления распространения света.
Инновационная схема подключения обеспечивает электропитание светодиодных блоков без вмешательства преобразователя. Изделие устойчиво к длительным перегрузкам и температурным перепадам (от -60о до +100оС). Обеспечена защита от скачков напряжения до 2 кВ и снижения эксплуатационных качеств при выходе из строя светодиода в блоке. Модельный ряд образуют изделия, потребляющие от 60 до 150 Вт. Количество образуемого света и ресурс работы зависят от входного напряжения. Оптимальное сочетание: световая отдача – 90 лм/Вт и ресурс – 50 000 час. соблюдается при значении – 220 ± 10%. Для версий прожектора доступны 3 типа КСС: К (15о), Г (30о), Д (60о).
Специфика светообразования и использование групповой вторичной оптики позволяют обеспечить высокую (IP67) степень герметичности прожектора ДО09. На металлические части изделия нанесено порошковое окрашивание.
Основные параметры
Световая отдача | 90 лм/Вт |
Срок службы | 50 000 ч |
Коэффициент мощности, не менее | 0,99 |
Рабочая температура | От -60° до +100°C |
Тип КСС | К, Г, Д |
Сегмент | PRO |
Преимущества модели
- Встроенная защита от скачков напряжения до 2 кВ
- Прожектор устойчив к экстремальным температурам от - 60° до +100°C
- Инновационная схема подключения светодиодов без драйвера (преобразователя постоянного тока)
- Устойчивость к длительным перегрузкам от напряжения в сети
- Изящный сверхтонкий дизайн
- Совместимость с внешними устройствами управления освещения, диммирование по входному напряжению
Особенности рабочих режимов напряжения
- 220 ± 10% В - режим, обеспечивающий наибольший срок службы при оптимальной эффективности
- 170 – 220 В – режим диммирования светильника. При понижении напряжения световая отдача светильника увеличивается до 96,6 лм/Вт, а благоприятный режим работы светодиодов увеличивает их срок службы
- 240 – 277 В – режим повышенной нагрузки на светодиоды сокращает их срок службы, а световая отдача падает до 80 лм/Вт
Устройство
- Схема подключения светодиодов содержит в 10 раз меньше электронных компонентов. В прожекторе отсутствуют электролитические конденсаторы, являющиеся слабым элементом в преобразователях постоянного тока при воздействиях повышенных напряжений и экстремальных температур
- Новая схема сохраняет на высоком уровне показатели по эффективности (на 15-30% меньше потерь, чем в преобразователе AC-DC), коэффициенту мощности (cosф > 0,99)
- При выходе из строя одного светодиода в блоке, световой поток останется прежним за счет распределения напряжения на остальных светодиодах
- Линзы выполнены из светостабилизированного поликарбоната, устойчивого к воздействию ультрафиолета
- Стальная лира с регулировкой угла наклона

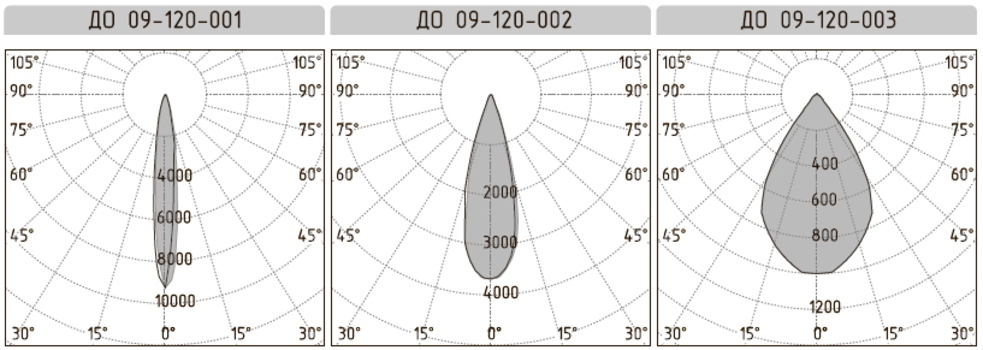

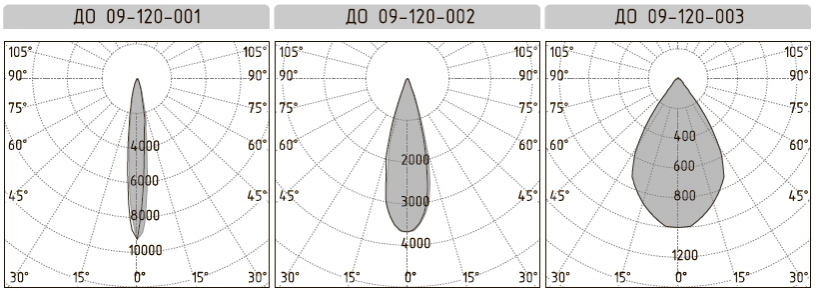

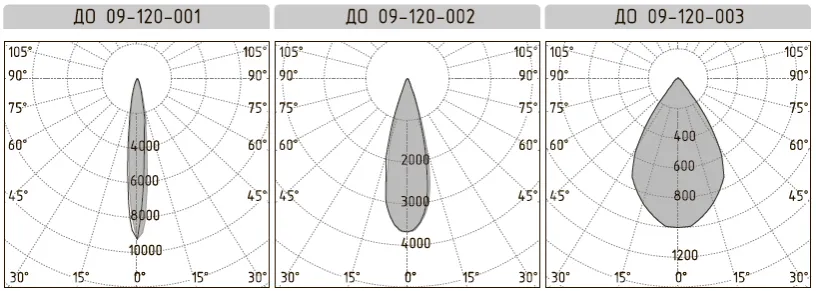

КСС

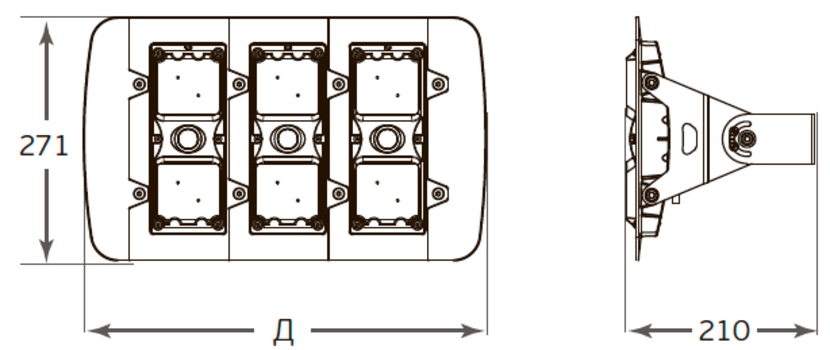

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул | Номинальная мощность, Вт | Световой поток, лм | Длина, мм | Масса (не более), кг | Эквивалент замены светильников по световому потоку* |
---|---|---|---|---|---|---|
ДО 09-60-001 | 4620014036060 | 60 | 5 510 | 238 | 5,0 | ДНаТ 100, ДРЛ 2*125 |
ДО 09-90-001 | 4620014036077 | 90 | 8 140 | 319 | 7,0 | ДНаТ 2*70, ДРИ 150, ДРЛ 250 |
ДО 09-120-001 | 4620014036084 | 120 | 10 870 | 403 | 6,0 | ДНаТ 150, ДРЛ 3*125 |
ДО 09-150-001 | 4620014036091 | 150 | 12 760 | 467 | 9,0 | ДНаТ 2*100, ДРЛ 4*125 |
ДО 09-60-002 | 4620014037210 | 60 | 5 510 | 238 | 5,0 | ДНаТ 100, ДРЛ 2*125 |
ДО 09-90-002 | 4620014037227 | 90 | 8 140 | 319 | 7,0 | ДНаТ 2*70, ДРИ 150, ДРЛ 250 |
ДО 09-120-002 | 4620014037234 | 120 | 10 870 | 403 | 6,0 | ДНаТ 150, ДРЛ 3*125 |
ДО 09-150-002 | 4620014037241 | 150 | 12 760 | 467 | 9,0 | ДНаТ 2*100, ДРЛ 4*125 |
ДО 09-60-003 | 4620014037258 | 60 | 5 510 | 238 | 5,0 | ДНаТ 100, ДРЛ 2*125 |
ДО 09-90-003 | 4620014037265 | 90 | 8 140 | 319 | 7,0 | ДНаТ 2*70, ДРИ 150, ДРЛ 250 |
ДО 09-120-003 | 4620014037272 | 120 | 10 870 | 403 | 6,0 | ДНаТ 150, ДРЛ 3*125 |
ДО 09-150-003 | 4620014037289 | 150 | 12 760 | 467 | 9,0 | ДНаТ 2*100, ДРЛ 4*125 |
* Возможность эквивалентной замены светильника с ртутными лампами на светодиодный зависит от условий и требований конкретного объекта. Обращайтесь к специалистам компании ALB для точного расчета проекта.
Расшифровка модификаций
001 – КСС с углом рассеяния 15°, концентрическая
002 – КСС с углом рассеяния 30°, глубокая
003 – КСС с углом рассеяния 60°, косинусная
