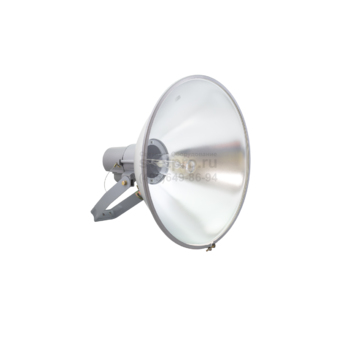

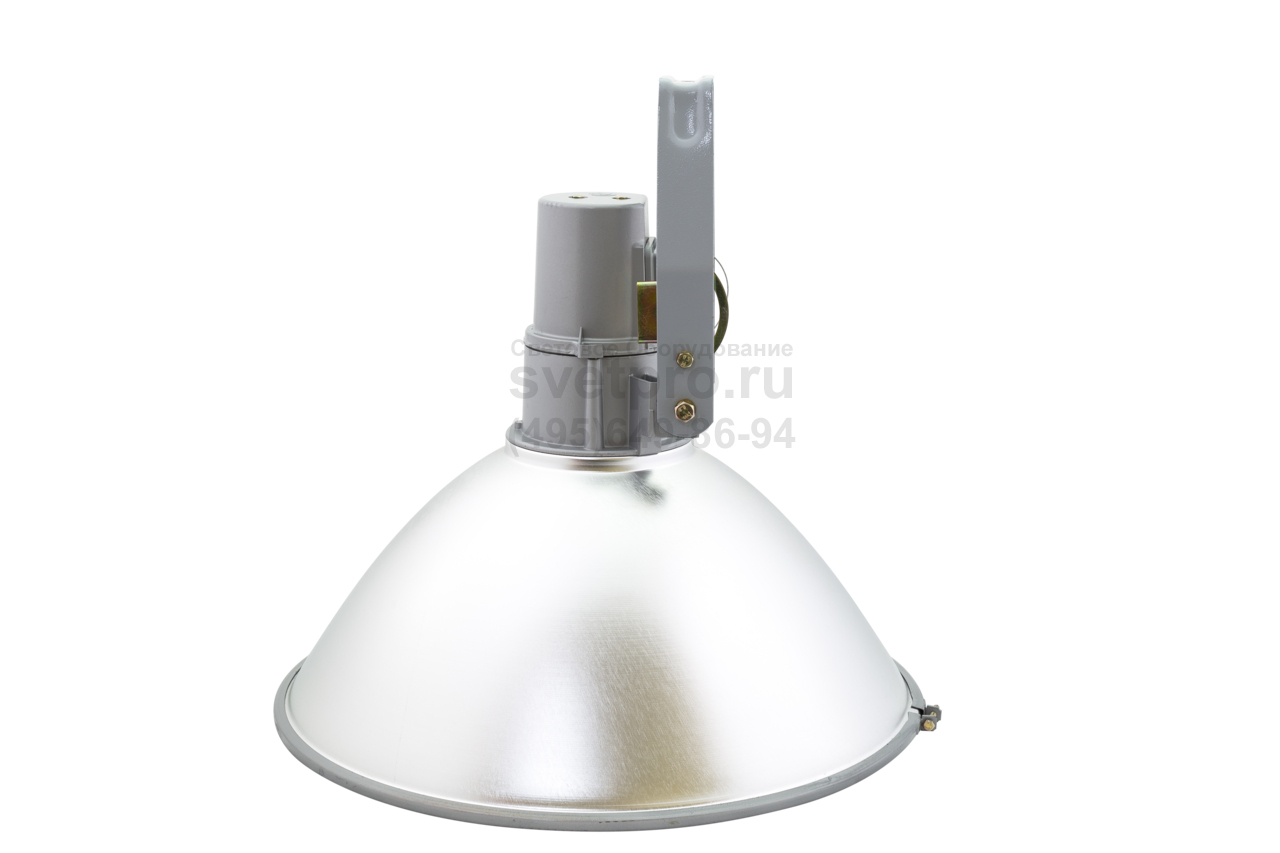

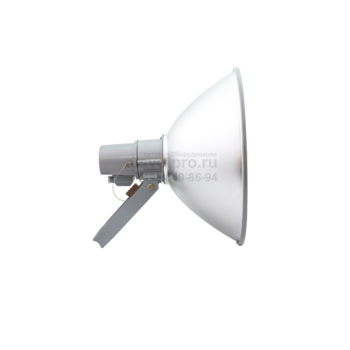

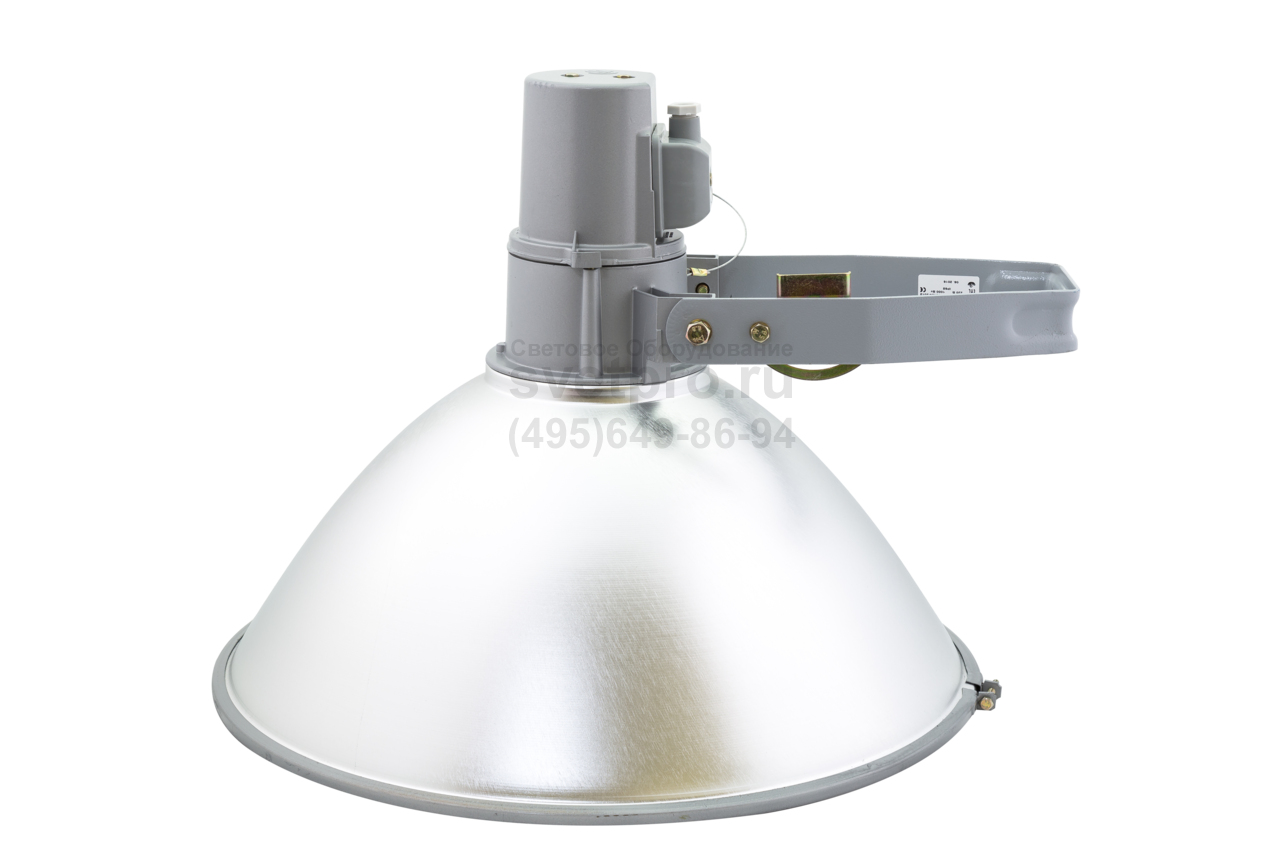

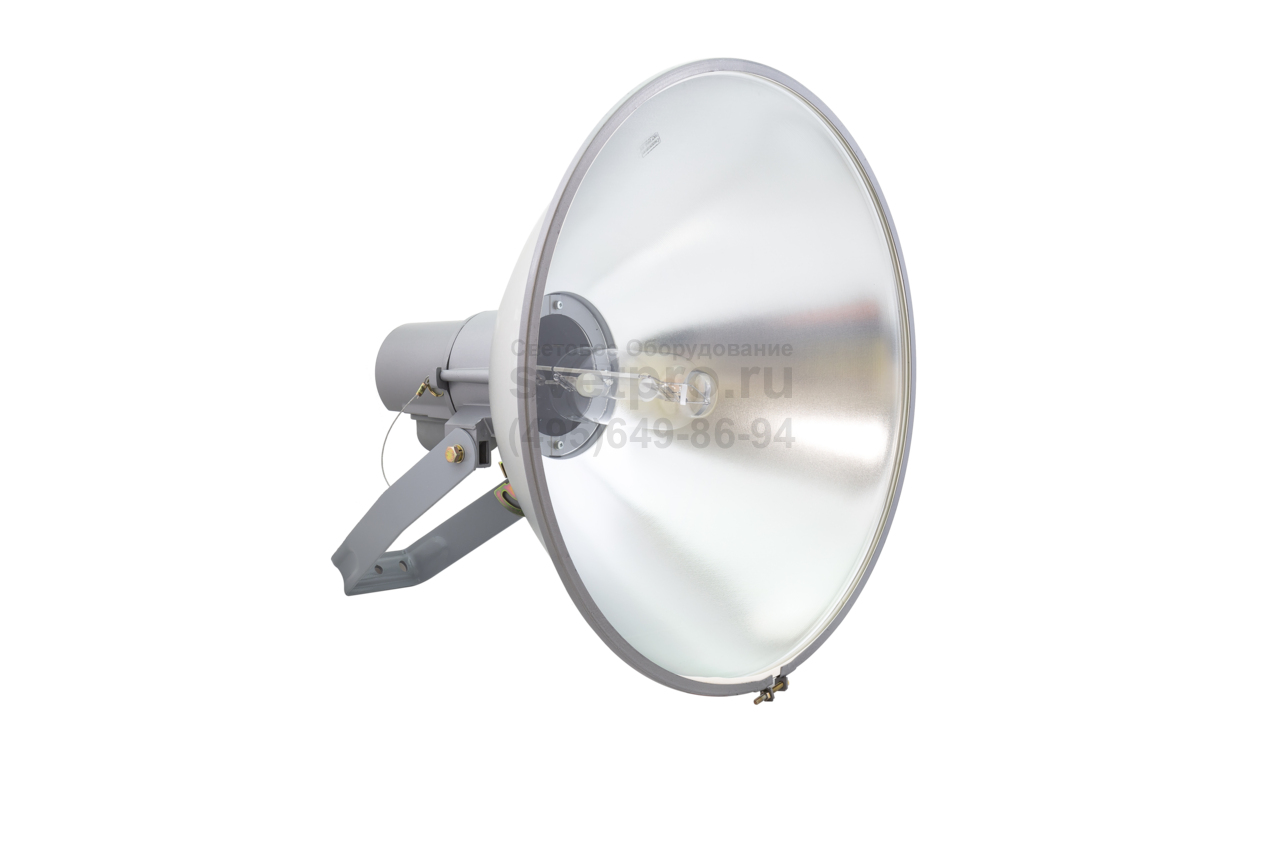

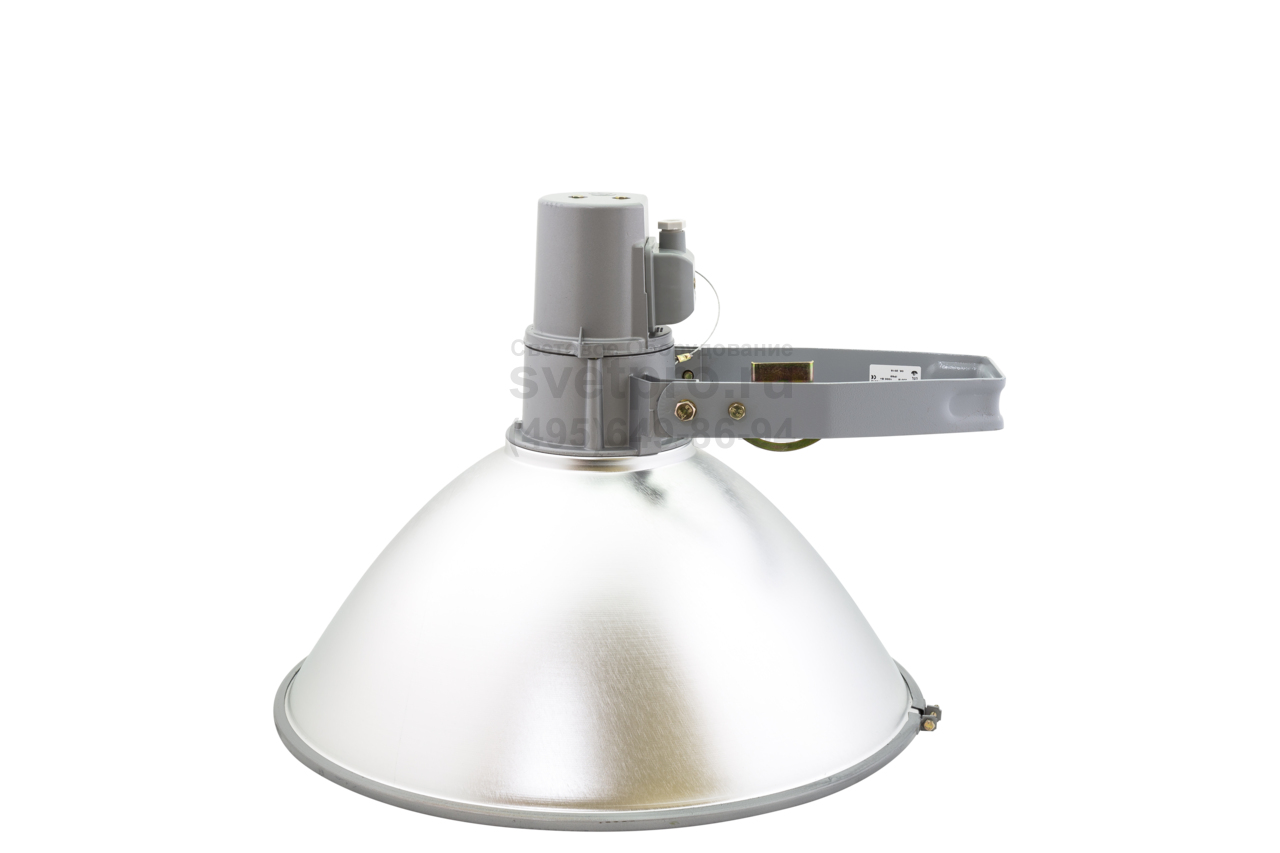

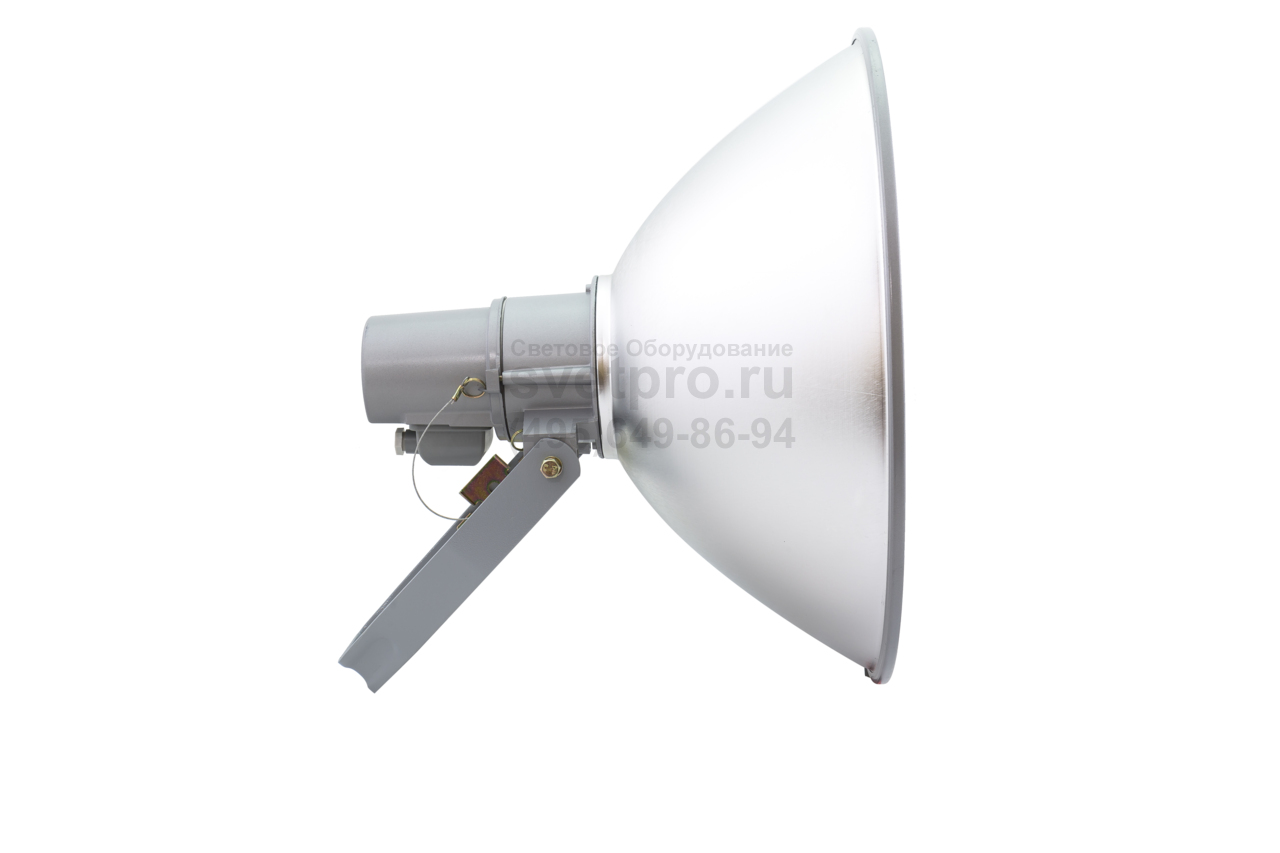

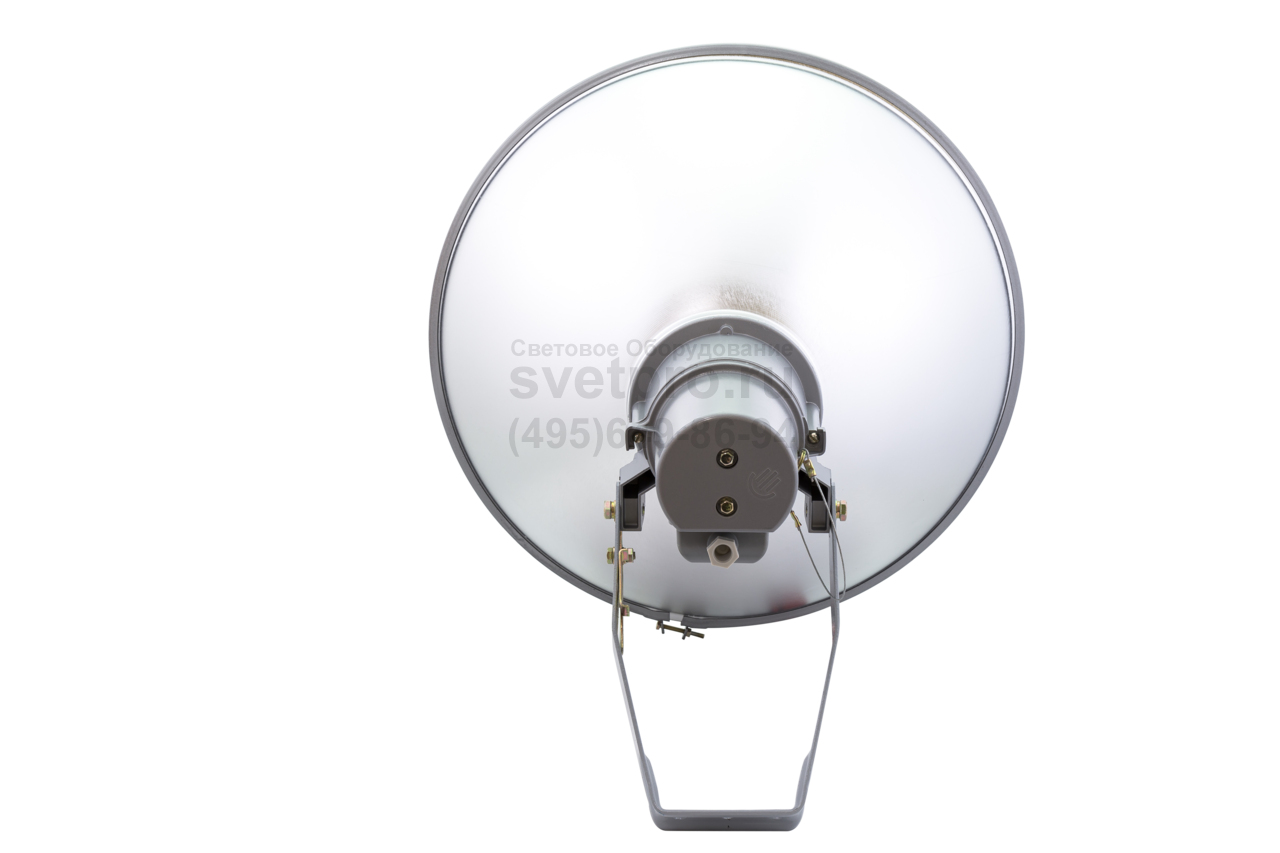

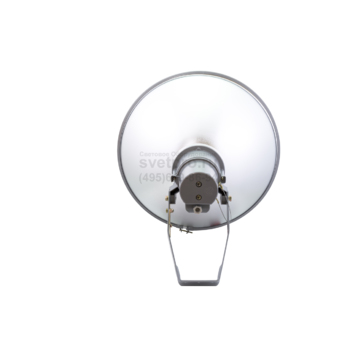

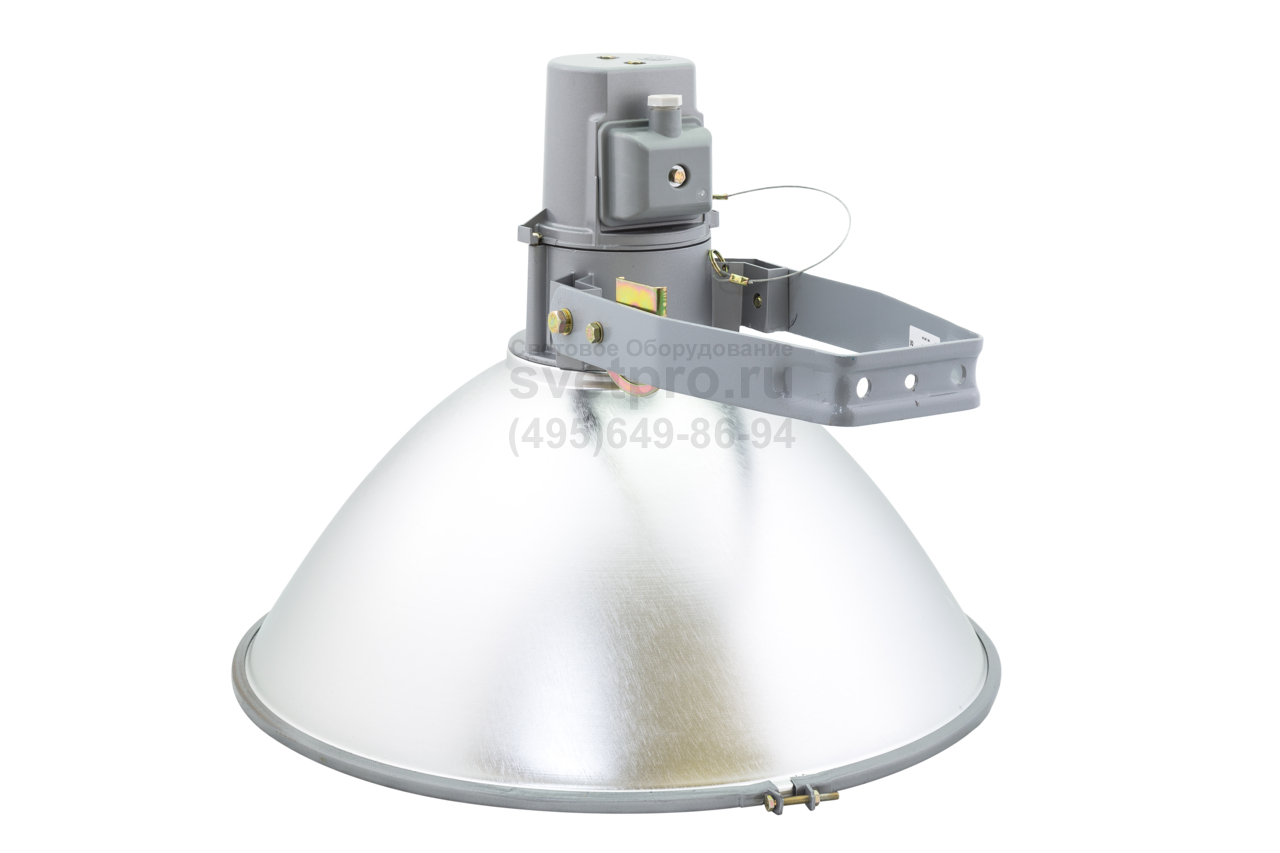

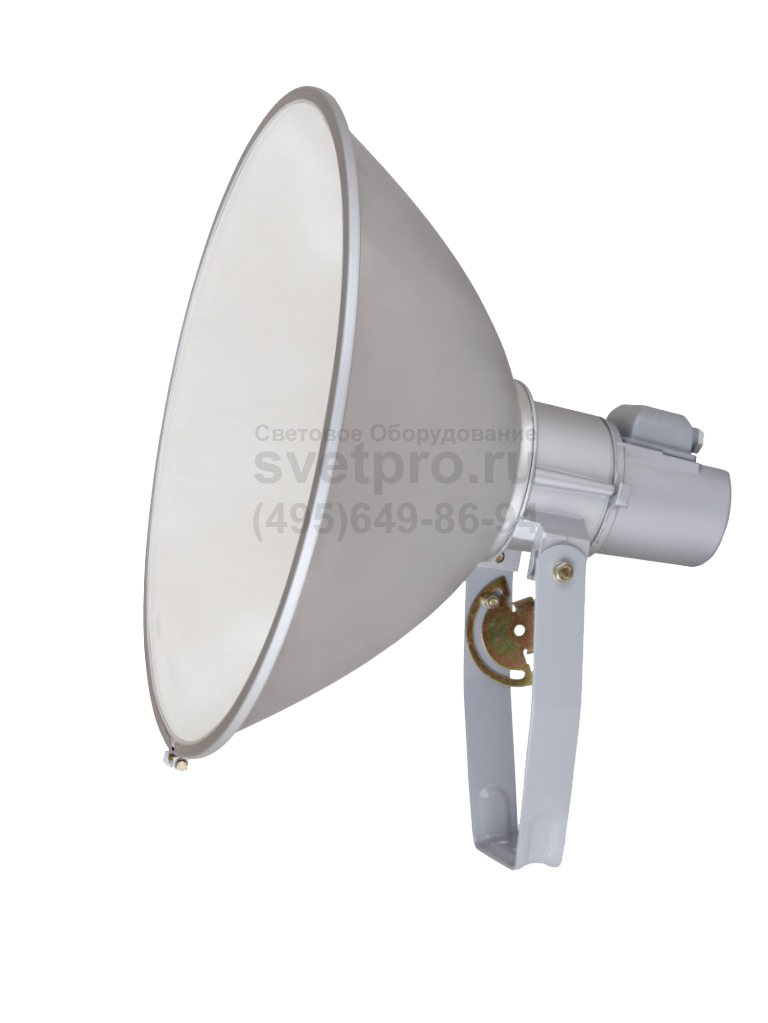

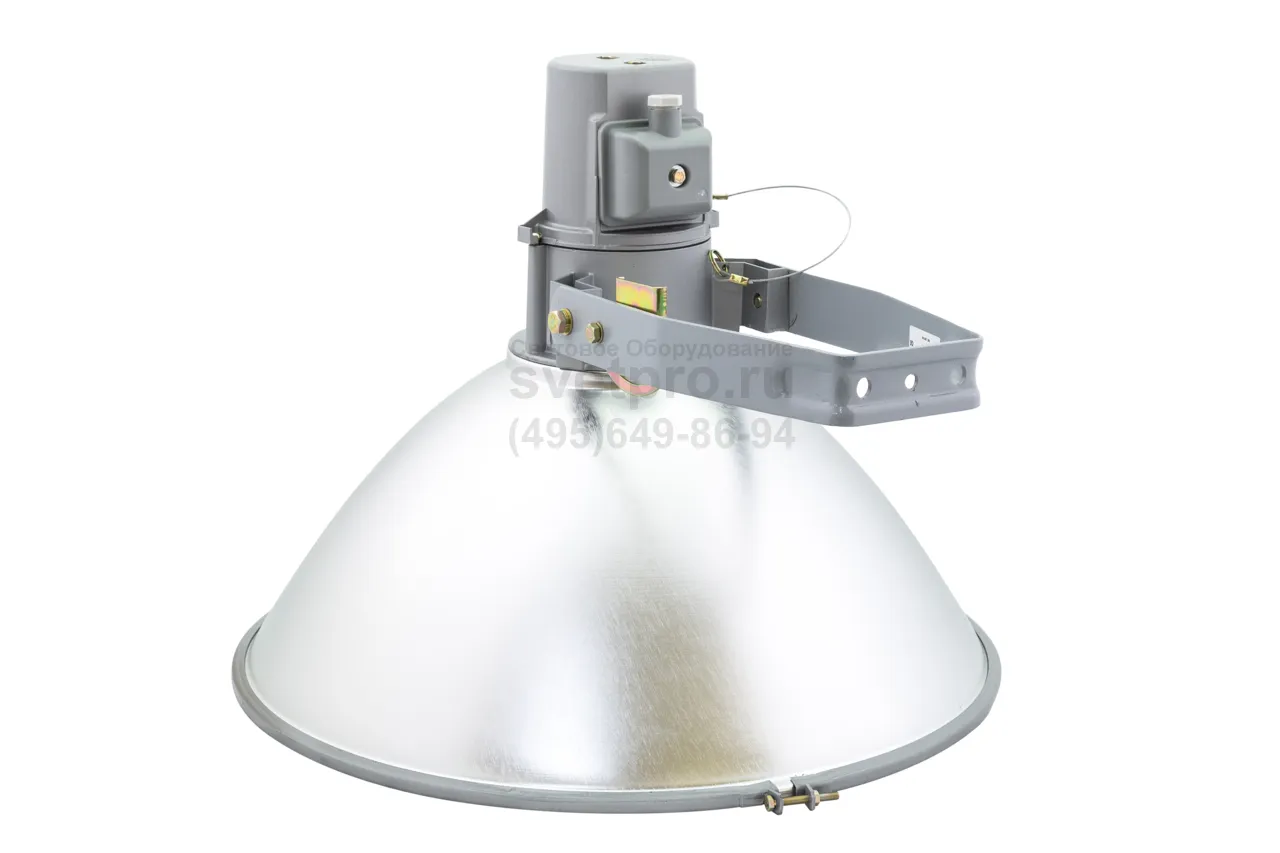

Прожектор ЖО07, РО07, ГО07 Серия 07
| Область применения: |
|
| Назначение: |
|
| Источник света: | Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
| Цоколь: | E40 |
| Номинальное напряжение: | 220 ± 10%, 380 ± 10% В |
| Номинальная частота: | 50 Гц |
| Класс защиты по току: | I |
| Класс защиты IP: | IP65 |
| Климатическое исполнение: | УХЛ1, У1 |
| Артикул производителя: | ЖО07, РО07, ГО07 |
| Мощность: | 150-2000 Вт |
| Гарантийный срок: | 24 |
| Габаритные размеры: | см. таблицу |
| Индекс цветопередачи: | 20-30, 40-60, 60-95 Ra |
| Цветовая температура: | 1800-2200, 3300-4200, 2800-6500 К |
| Световой поток: | 15000, 13000, 20000 лм |
| Наличие: | |
| Количество: | |
| Цвет свечения: |
Производитель «GALAD», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Прожектор ЖО07, РО07, ГО07 Серия 07 применяется для освещения фасадов, памятников архитектуры, рекламных сооружений и открытых территорий.
Установка осветительного прибора обеспечивается за счет лиры, которая фиксируется к опорному основанию. Оно должно быть твердым: металлическим, каменным, бетонным, допустимо применение сгораемых материалов.
Модификации способны эксплуатироваться с лампами ДНаТ, ДРЛ, ДРИ, имеющими цоколь Е40. Максимально допустимая мощность – 2000 Вт (металлогалогенная лампа). Питающее напряжение 220 (380) Вольт. Работоспособность поддерживается ПРА независимого исполнения и герметичностью корпуса, соответствующей IP65 (применена уплотняющая прокладка).

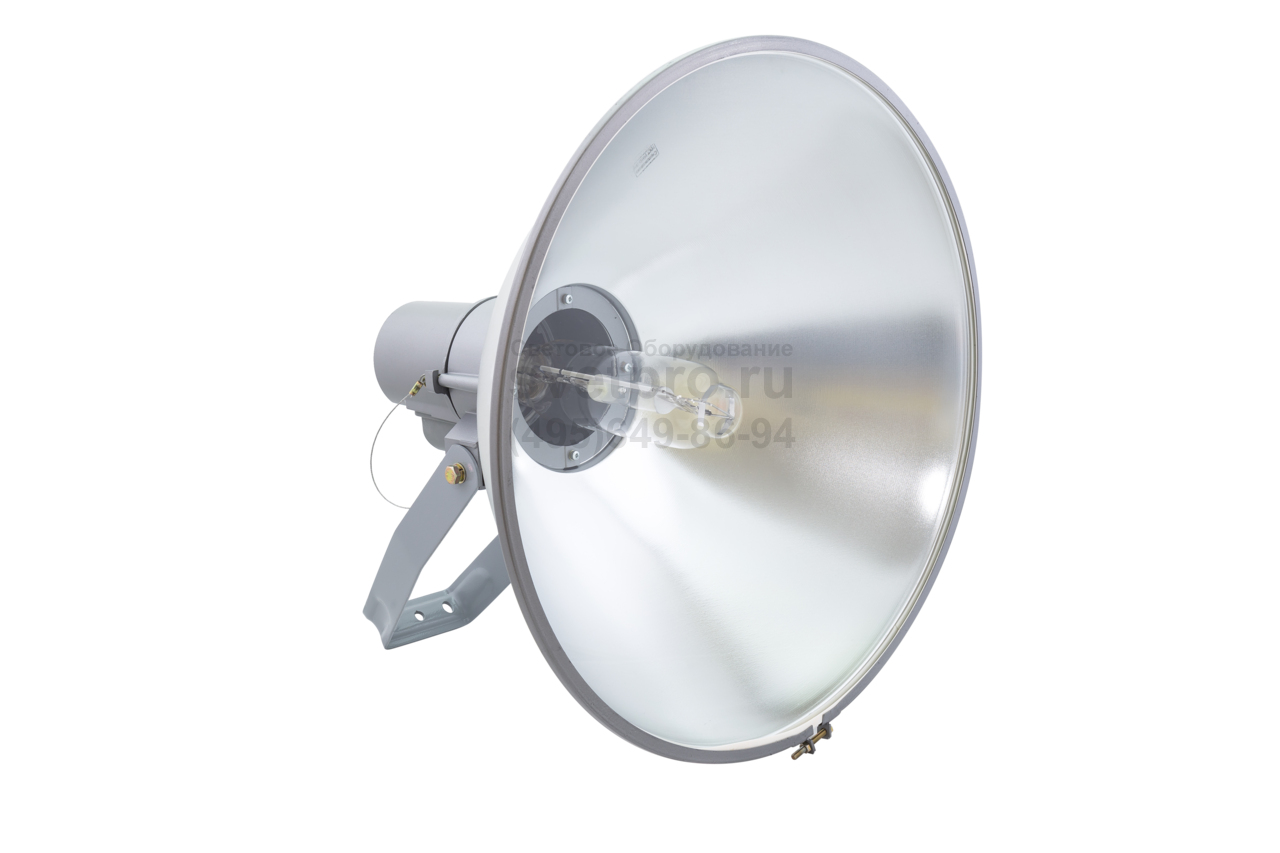

Куполообразный корпус и отражатель – алюминиевые. Внешняя часть корпуса защищена порошковым окрашиванием. Круглое силикатное стекло – закалено. Угол рассеяния в модельном ряду от 10одо 70о. Для замены ламп, колба которых менее 125 мм, снятие защитного стекла не требуется. Изменение положения лампы с патроном ведет к изменению КСС. Прожектор ЖО07, РО07, ГО07 Серия 07 можно доукомплектовать защитной решеткой (аксессуар).
Освещение фасадов зданий, архитектурных памятников, рекламных щитов, больших открытых пространств и т.д.
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
- Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения
- Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени
- Замена лампы с диаметром колбы менее 125 мм осуществляется через патрон, не снимая защитного стекла
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
Модификации
- Для работы прожектора необходим независимый блок ПРА
- Цвет прожектора по умолчанию: серый
КСС
УСТАНОВКА
Прожектор рекомендуется устанавливать на опорную поверхность. Допускается установка на поверхность из сгораемого материала.
КОНСТРУКЦИЯ
Лампа имеет возможность регулировки положения для изменения КСС. Обслуживание (лампа с колбой диаметром более 125 мм) – ослабить болт, стягивающий обечайку, скрепляющую защитное стекло с прокладкой и отражатель, снять обечайку и защитное стекло с прокладкой. Это обеспечит доступ к патрону с лампой.
ОПТИЧЕСКАЯ ЧАСТЬ

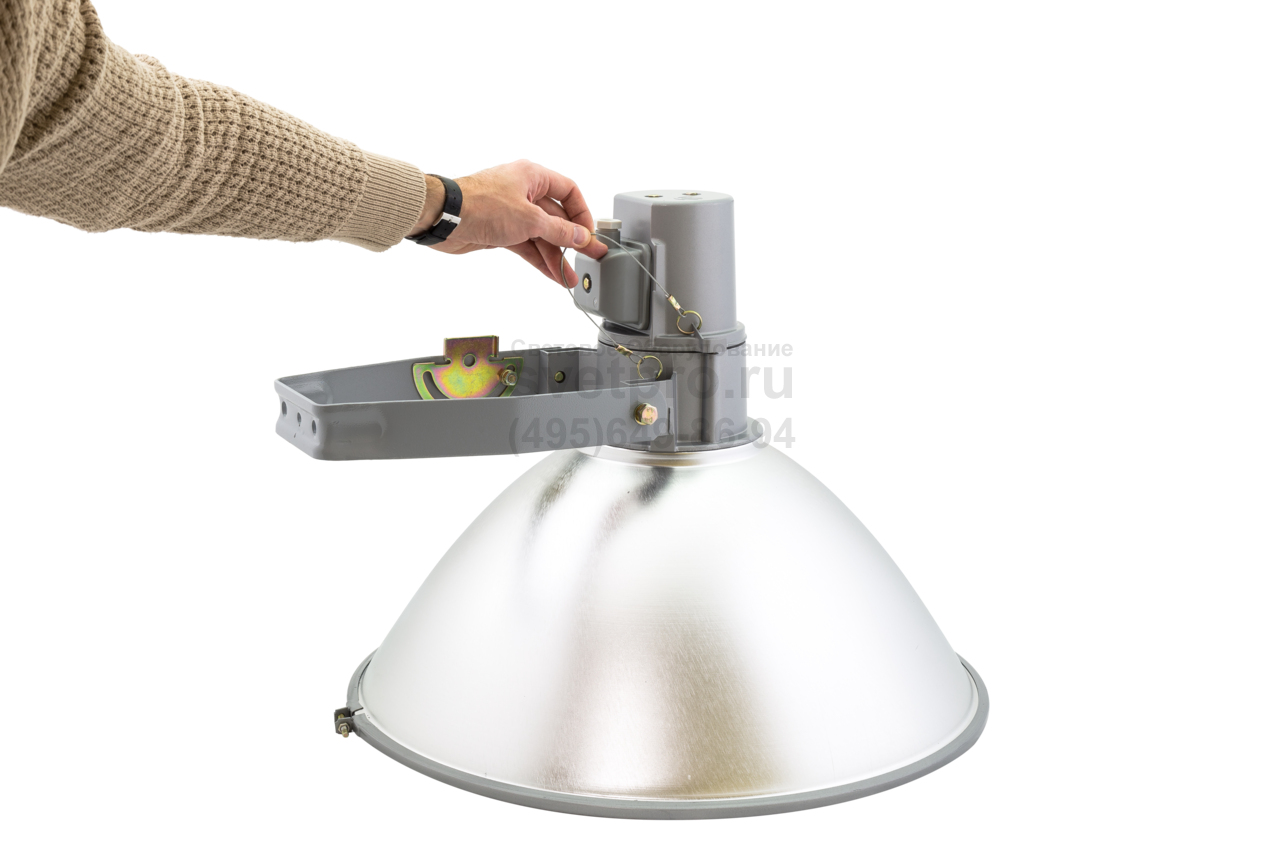

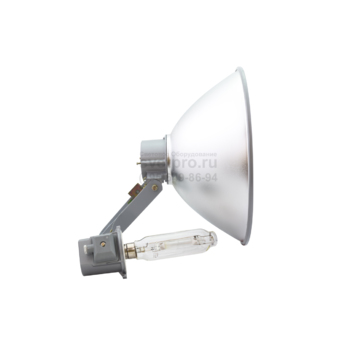

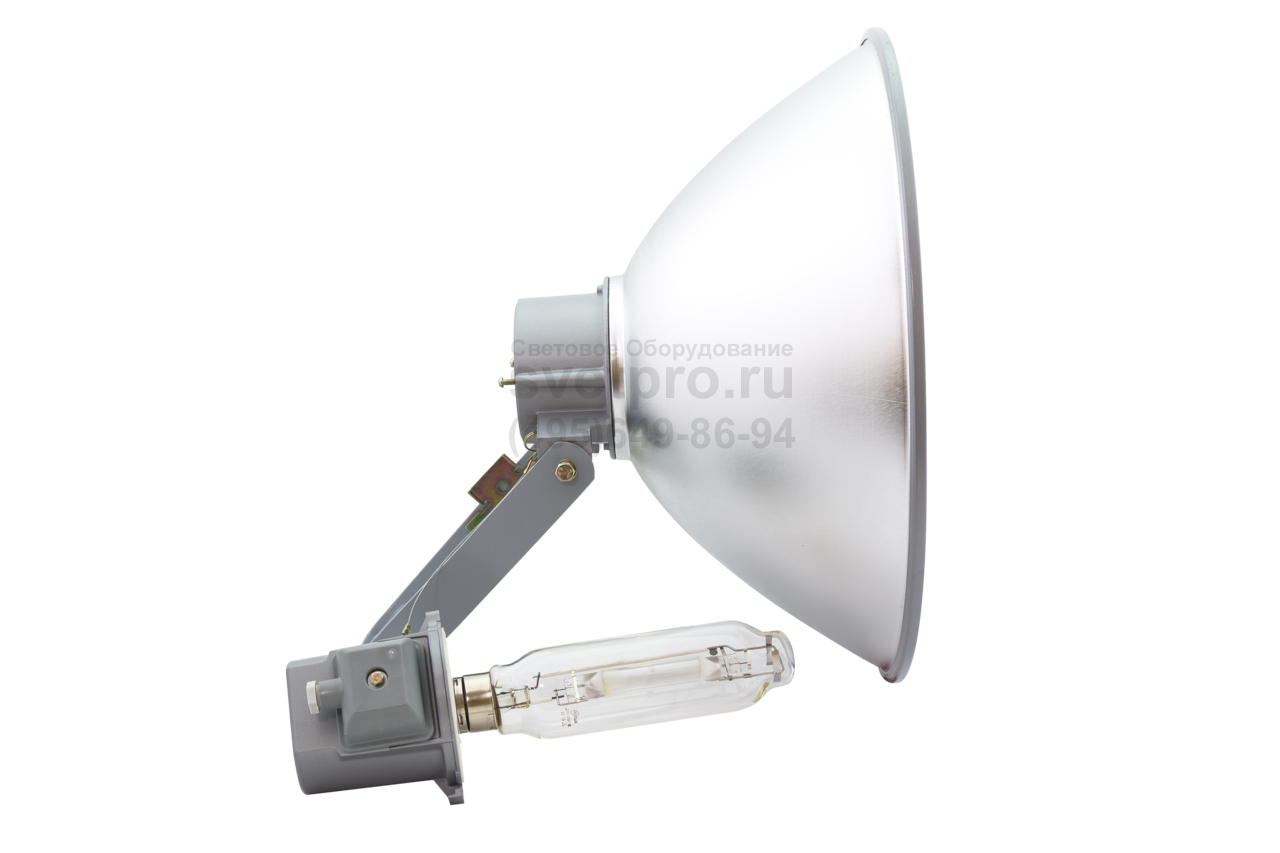

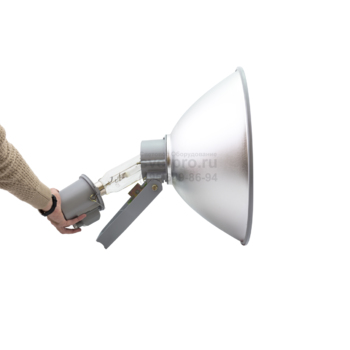

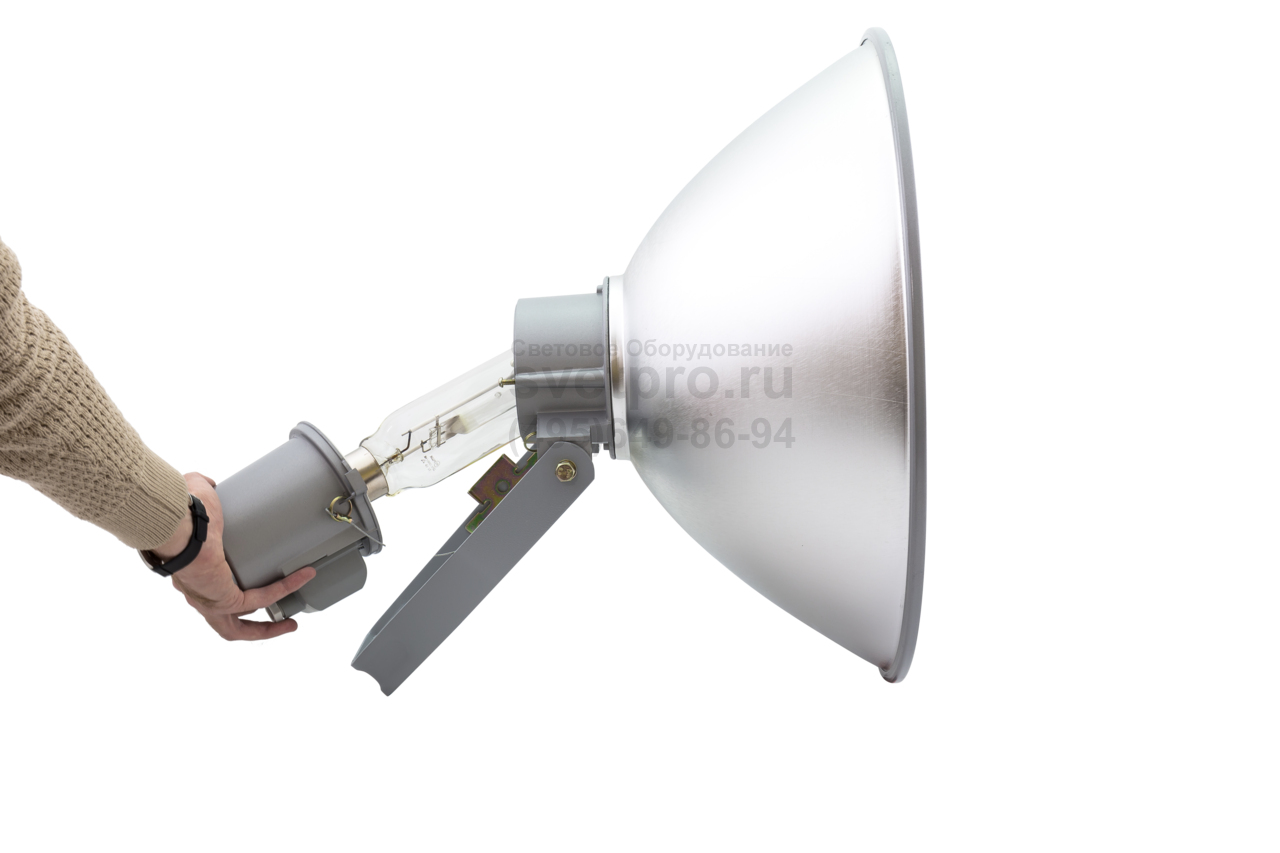

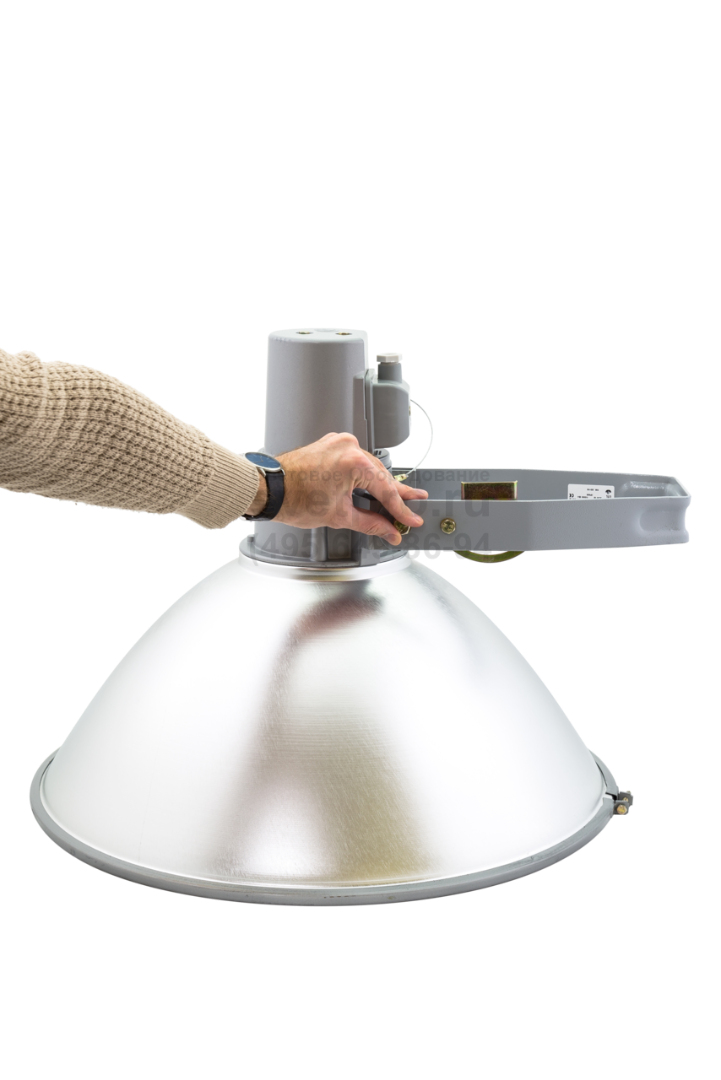

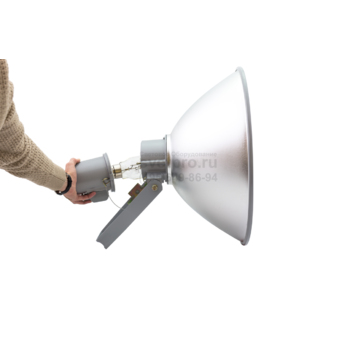

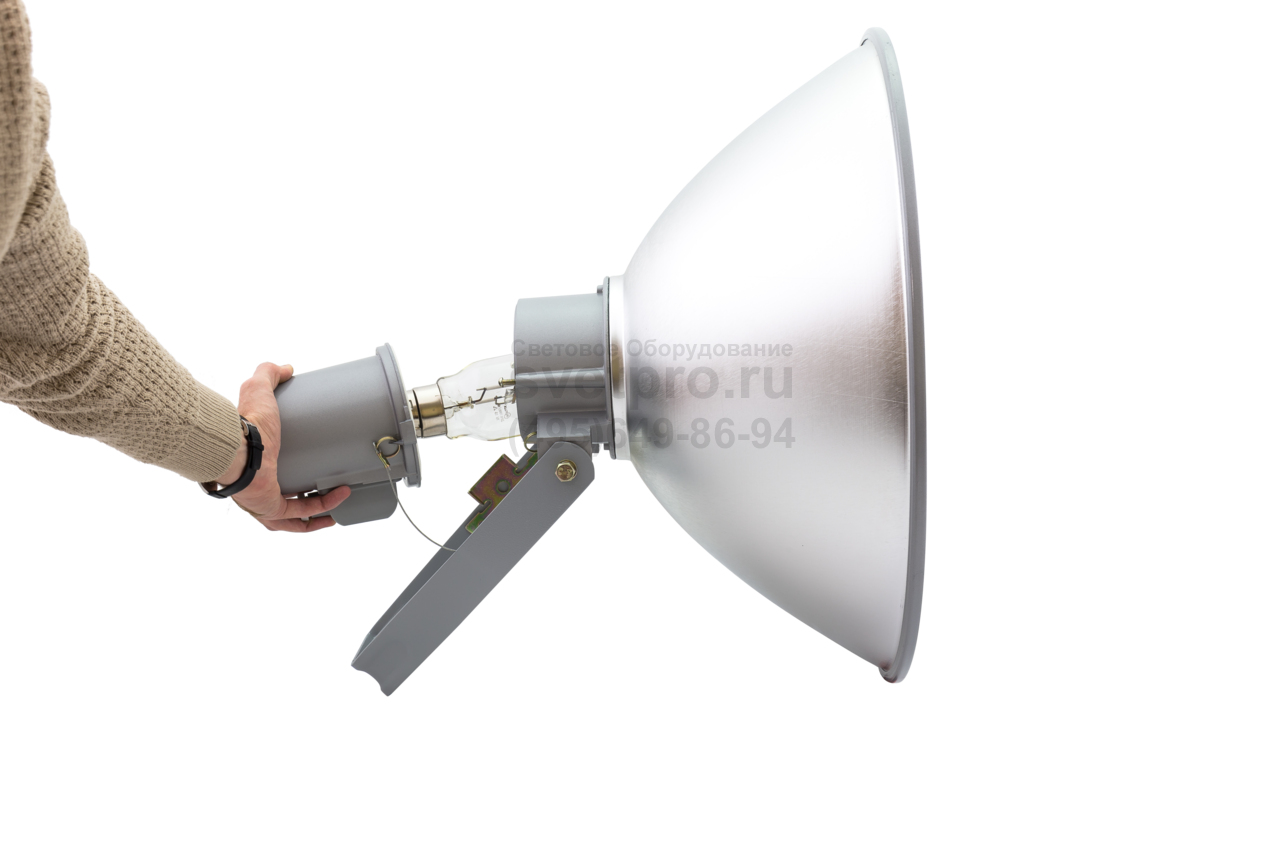

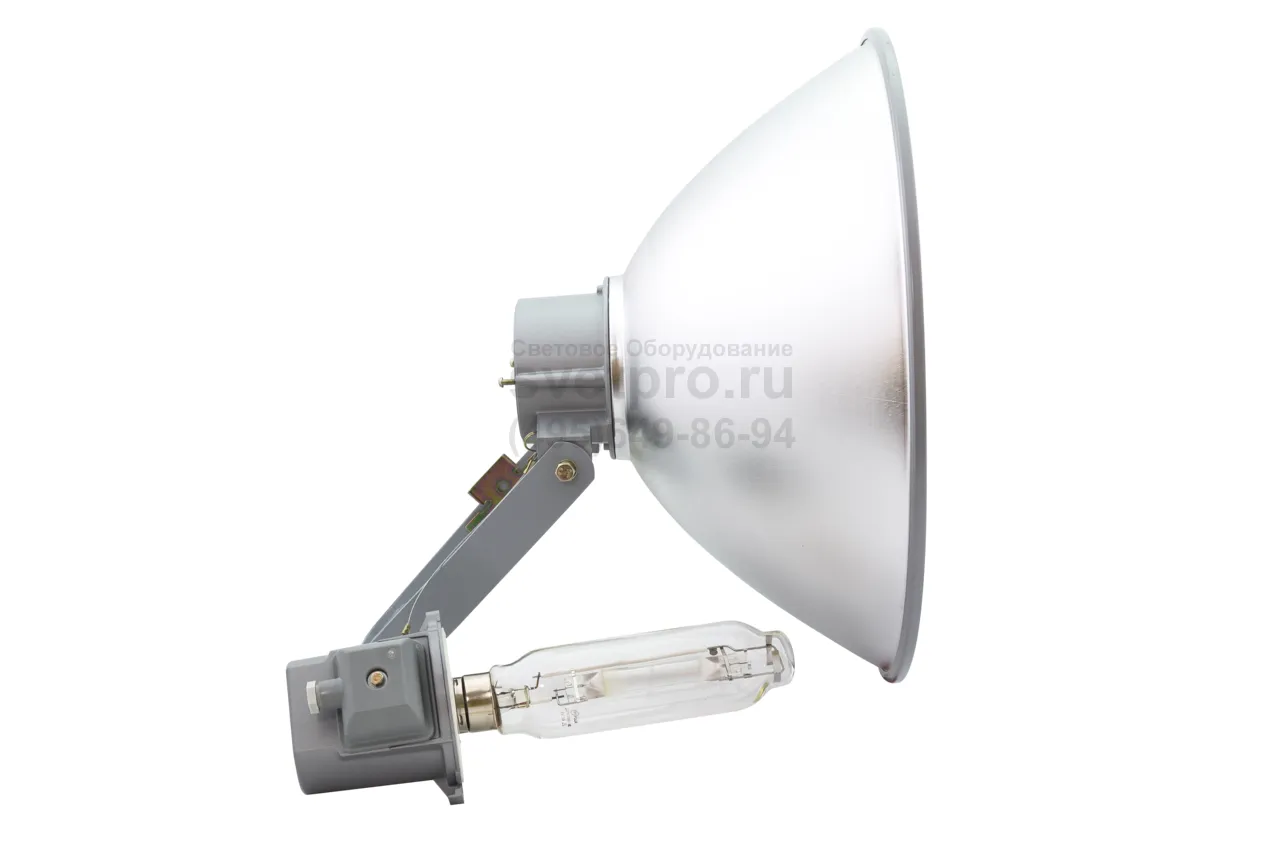

Обслуживание (лампа с колбой диаметром не более 125 мм) – ослабить два винта, соединяющие корпус со стаканом прожектора. Вынуть стакан с патроном из оптического отсека, повернув его, и освободить от винтов.

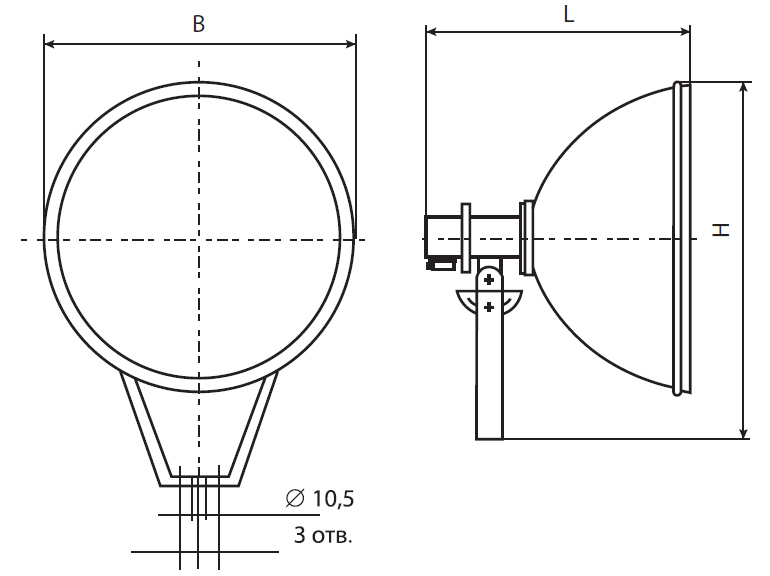

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
|
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Угол рассеяния, град |
Степень защиты светильника |
Габаритные размеры LxBxH, мм |
Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
|
ЖО07-150-001 |
1000736 |
ДНаТ |
150 |
Е40 |
55 |
33 |
IP65 |
440x530x645 |
9,0 |
|
ЖО07-250-001 |
1000737 |
ДНаТ |
250 |
Е40 |
56 |
25 |
IP65 |
440x530x645 |
9,0 |
|
ЖО07-400-001 |
1000738 |
ДНаТ |
400 |
Е40 |
63 |
22 |
IP65 |
440x530x645 |
9,0 |
|
ЖО07-600-001 |
1000739 |
ДНаТ |
600 |
Е40 |
57 |
24 |
IP65 |
490x630x675 |
10,5 |
|
ЖО07-1000-001 |
1000740 |
ДНаТ |
1 000 |
Е40 |
65 |
28 |
IP65 |
490x630x675 |
10,5 |
|
РО07-250-001 |
1000741 |
ДРЛ |
250 |
Е40 |
55 |
70 |
IP65 |
440x530x645 |
9,0 |
|
РО07-400-001 |
1000742 |
ДРЛ |
400 |
Е40 |
59 |
56 |
IP65 |
490x630x675 |
10,5 |
|
ГО07-250-001 |
1000744 |
ДРИ |
250 |
Е40 |
70 |
10 |
IP65 |
440x530x645 |
9.0 |
|
ГО07-400-001 |
1000745 |
ДРИ |
400 |
Е40 |
62 |
20 |
IP65 |
440x530x645 |
9,0 |
|
ГО07-700-001 |
1000746 |
ДРИ |
700 |
Е40 |
69 |
20 |
IP65 |
490x630x675 |
10,5 |
|
ГО07-1000-001 |
1000747 |
ДРИ |
1 000 |
Е40 |
62 |
22 |
IP65 |
490x630x675 |
10,5 |
|
ГО07-2000-001 |
1000748 |
ДРИ |
2 000 |
Е40 |
69 |
34 |
IP65 |
540x630x675 |
10,5 |
Аксессуары
|
Обозначение |
Диаметр решетки, мм |
Для каких светильников |
|---|---|---|
|
Решетка защитная 50/51-011, 07 (РО-250, ЖО/ГО150, 250, 400) |
520 |
ЖО/ГО07-150, 250, 400-001; РО07-250-001 |
|
Решетка защитная 07 (РО400, ЖО/ГО07-600, 700, 1000, 2000) |
622 |
ЖО/ГО07-600, 700, 1000, 2000-001; РО07-400-001 |
Рекомендуемые независимые ПРА
|
Наименование |
Независимое ПРА |
Напряжение сети, В |
Наличие ИЗУ |
Рабочий ток, А |
Потери мощности, Вт |
Габаритные размеры LxBxH, мм |
Масса, кг |
|---|---|---|---|---|---|---|---|
|
ЖО07-150-001 |
1К150ДНаТ46-010УХЛ1 |
220 |
есть |
1,8 |
19,5 |
105х102х235 |
3,8 |
|
ЖО07-250-001 |
1К250ДНаТ46-003УХЛ1 |
220 |
есть |
3 |
33 |
105х102х265 |
4,5 |
|
1К250ДНаТ46-009УХЛ1 |
220 |
есть |
3 |
31 |
132х134х205 |
5,4 |
|
|
ЖО07-400-001 |
1К400ДНаТ46-008УХЛ1 |
220 |
есть |
4,6 |
38 |
132х134х255 |
7,2 |
|
1К400ДНаТ46-012УХЛ1 |
220 |
есть |
44 |
35 |
132х134х245 |
6,5 |
|
|
ЖО07-600-001 |
1К600ДНаТ46-011УХЛ1 |
220 |
есть |
6 |
42,5 |
132х134х305 |
9,35 |
|
ЖО07-1000-001 |
1К1000ДНаТ46-001УХЛ1 |
220 |
есть |
10,3 |
72 |
132х134х415 |
14,6 |
|
РО07-250-001 |
1И250ДРЛ44-003УХЛ1 |
220 |
- |
2,15 |
20 |
105х102х190 |
3,2 |
|
РО07-400-001 |
1К400ДРЛ44-003УХЛ1 |
220 |
- |
3,25 |
26 |
105х102х265 |
4,25 |
|
1К400ДРЛ44-001УХЛ1 |
220 |
- |
3,25 |
25 |
132х134х205 |
5,5 |
|
|
ГО07-250-001 |
1К250ДРИ48-002УХЛ1 |
220 |
есть |
2,2 |
22 |
105х102х265 |
4,6 |
|
1К250ДРИ81-001УХЛ1 |
380 |
есть |
2,2 |
37 |
132х134х285 |
7,3 |
|
|
ГО07-400-001 |
1К400ДРИ48-003УХЛ1 |
220 |
есть |
3,3 |
30,5 |
132х134х215 |
5,9 |
|
1К400ДРИ81-001УХЛ1 |
380 |
есть |
3,3 |
45 |
132х134х320 |
9,6 |
|
|
ГО07-700-001 |
1К700ДРИ48-001УХЛ1 |
220 |
есть |
6 |
40 |
132х134х305 |
9,65 |
|
1К700ДРИ81-001УХЛ1 |
380 |
есть |
6 |
78 |
255х135х260 |
17,8 |
|
|
ГО07-1000-001 |
1К1000ДРИ48-001УХЛ1 |
220 |
есть |
8,2 |
47 |
132х134х390 |
14,2 |
|
1К1000ДРИ48-002УХЛ1 |
220 |
есть |
9,5 |
66 |
132х134х390 |
14,2 |
|
|
1К1000ДРИ81-001УХЛ1 |
380 |
есть |
4,7 |
48 |
132х134х340 |
11,6 |
|
|
ГО07-2000-001 |
1К2000ДРИ81-001УХЛ1 |
380 |
есть |
9,2 |
100 |
255х135х365 |
22,9 |
|
1К2000ДРИ81-003УХЛ1 |
380 |
есть |
10,3 |
120 |
255х135х365 |
22,9 |
Степень защиты ПРА – IP54
Коэффициент мощности – 0,85
При выборе лампы и ПРА к прожектору необходимо помнить, что их рабочие токи должны совпадать
