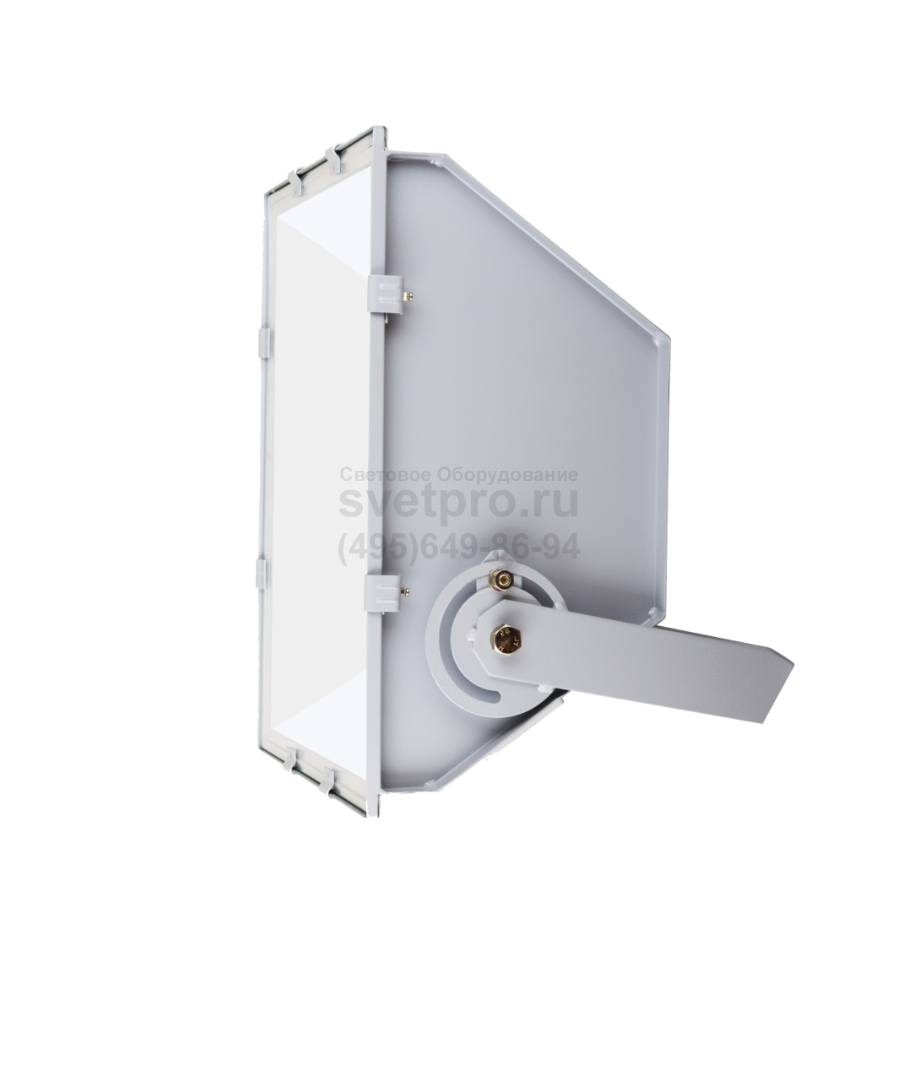

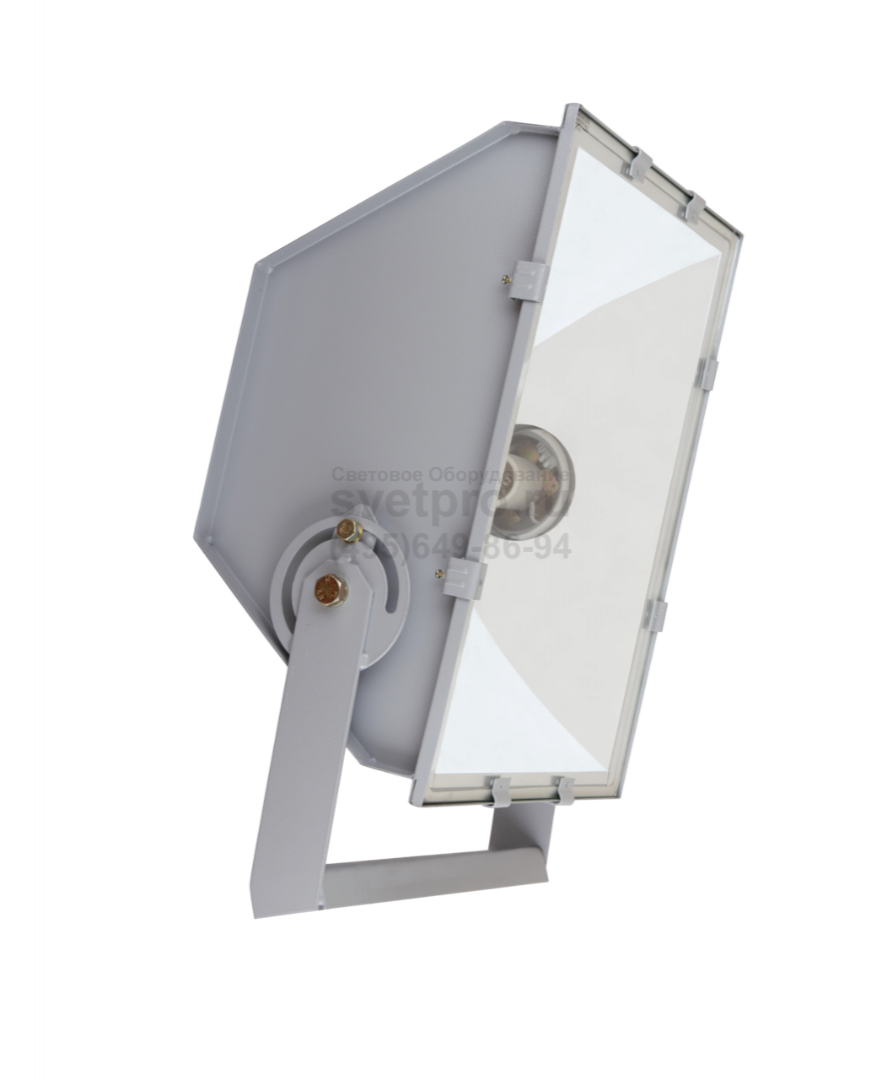

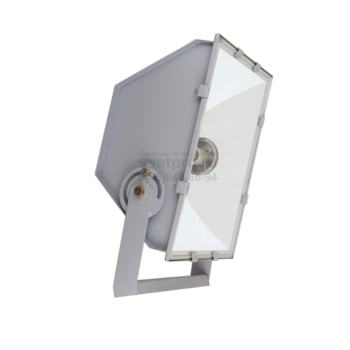

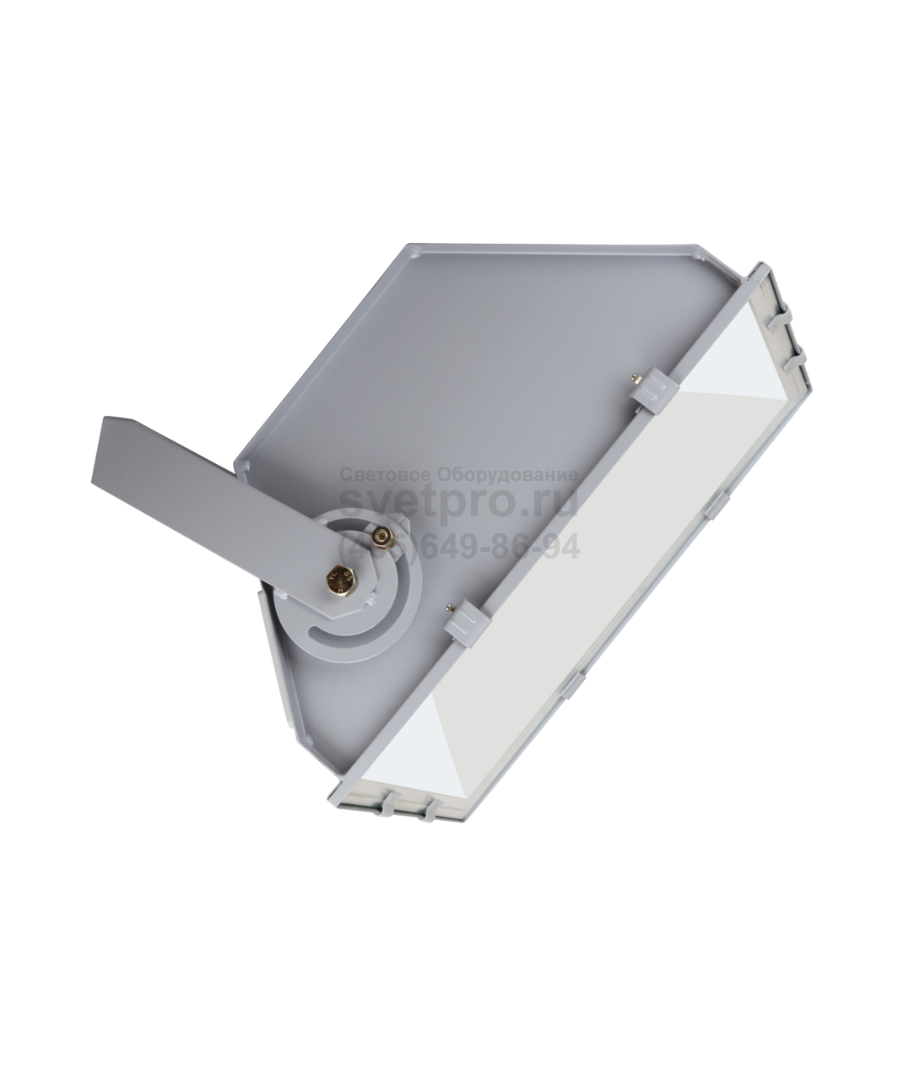

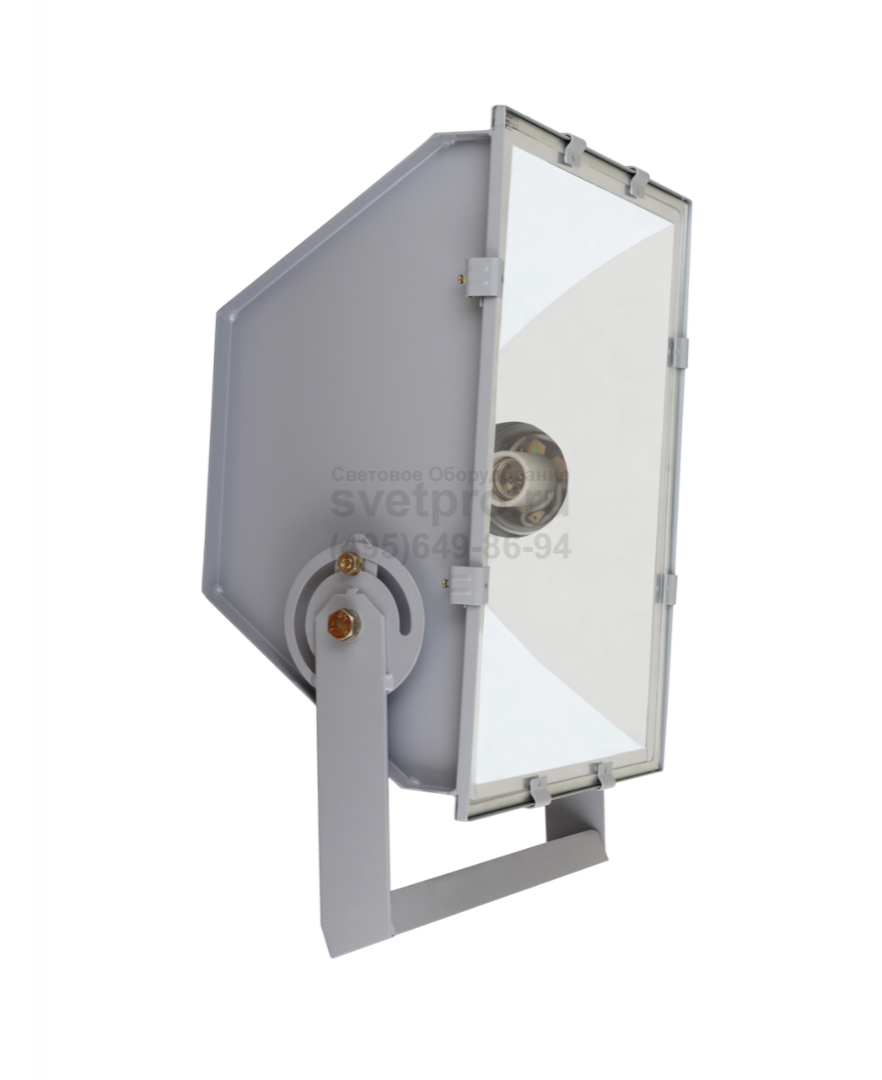

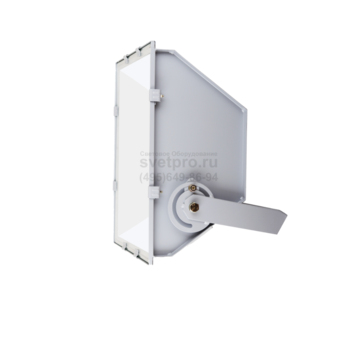

Прожектор ЖО42, РО42, ГО42 Квант
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 ± 10%, 380 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ЖО42, РО42, ГО42 |
Мощность: | 250-2000 Вт |
Гарантийный срок: | 24 |
Габаритные размеры: | см. таблицу |
Индекс цветопередачи: | 20-30, 40-60, 60-95 Ra |
Цветовая температура: | 1800-2200, 3300-4200, 2800-6500 К |
Световой поток: | 48000, 40000, 35000 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ

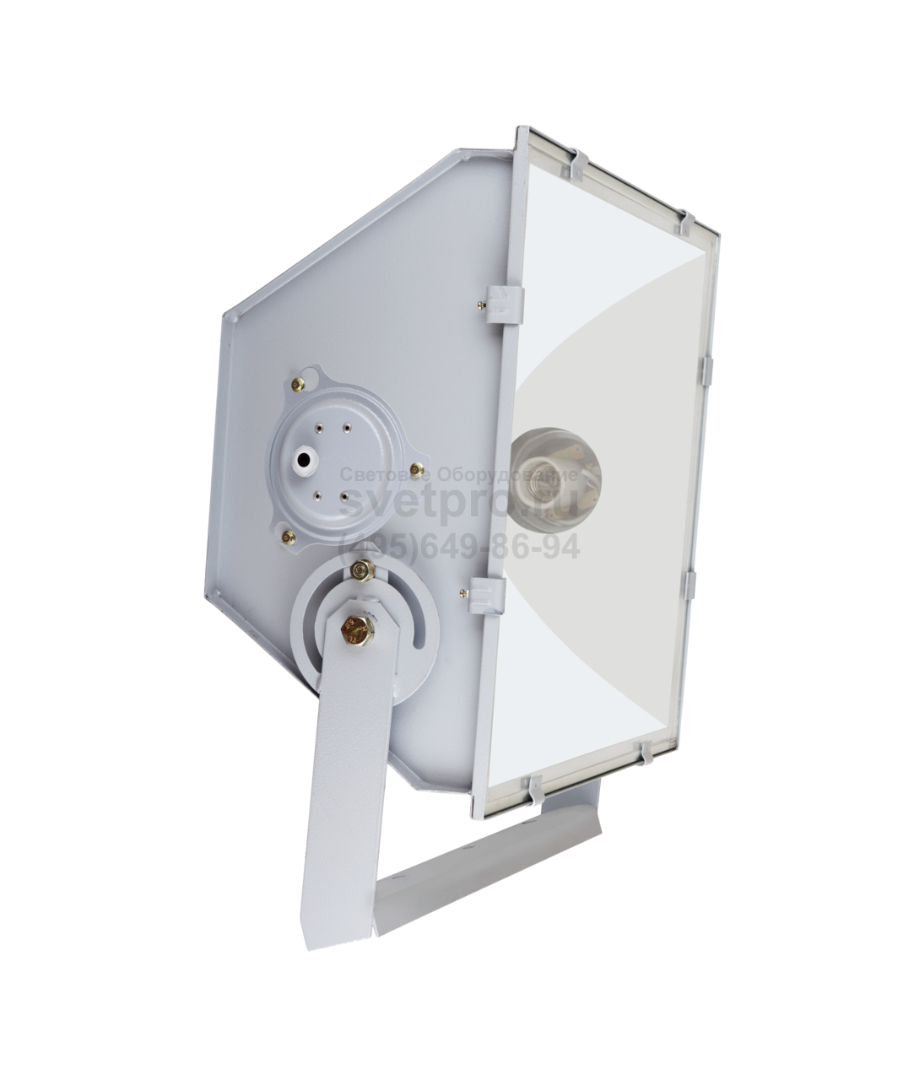

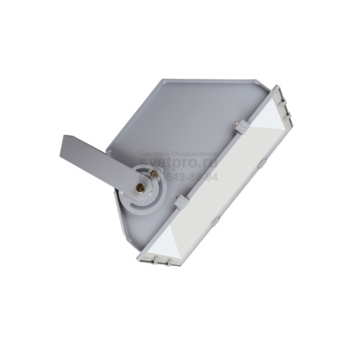

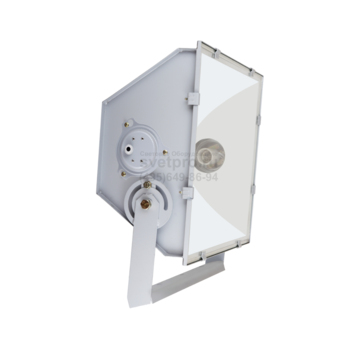

Прожектор ЖО42, РО42, ГО42 Квант применим для освещения архитектурных памятников, скульптурных композиций, фасадов зданий, спортивных площадок, территорий строящихся объектов и функционирующих предприятий.
Для установки прожектора требуется опорная поверхность, ее выбор нужно производить из несгораемых материалов.
Питающая сеть одно- или трехфазная. ПРА независимого исполнения подбирается с учетом рабочего тока ламп и их числа (1 или 2). Модификации прожектора могут эксплуатироваться с ДНаТ, ДРЛ, ДРИ. Диапазон доступных значений включает мощность: 250–2000 Вт. Модификации с металлогалогенной лампой (1000 и 2000 Вт) отличает высокий КПД – 90%. Работоспособность поддерживает герметичность корпуса IP65.
Модельный ряд построен на наличии в каждой группе, формируемой типом и мощностью ламп, разновидностей, отличающихся: наличием (отсутствием) ИЗУ, типом отражателя (ячеистый или зеркальный). Корпус прожектора ЖО42, РО42, ГО42 Квант устойчив к коррозии (порошковое окрашивание), стекло закалено. Обеспечены условия для виброустойчивости.
Освещение больших открытых пространств, площадей, фасадов зданий, архитектурных памятников, строительных площадок, промышленных предприятий, карьеров, объектов транспортной инфраструктуры (порты, сортировочные станции, терминалы)
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: стальной с порошковым покрытием, устойчивый к агрессивной среде
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
Модификации
- 01 – с симметричным зеркальным отражателем
- 02 – с симметричным ячеистым отражателем
- 03 – с симметричным зеркальным отражателем, с ИЗУ на корпусе
- 04 – с симметричным ячеистым отражателем, с ИЗУ на корпусе
- Для работы прожектора необходим независимый блок ПРА
- Цвет прожектора по умолчанию: серый
КСС
УСТАНОВКА
Прожектор рекомендуется устанавливать на опорную поверхность из несгораемого материала.

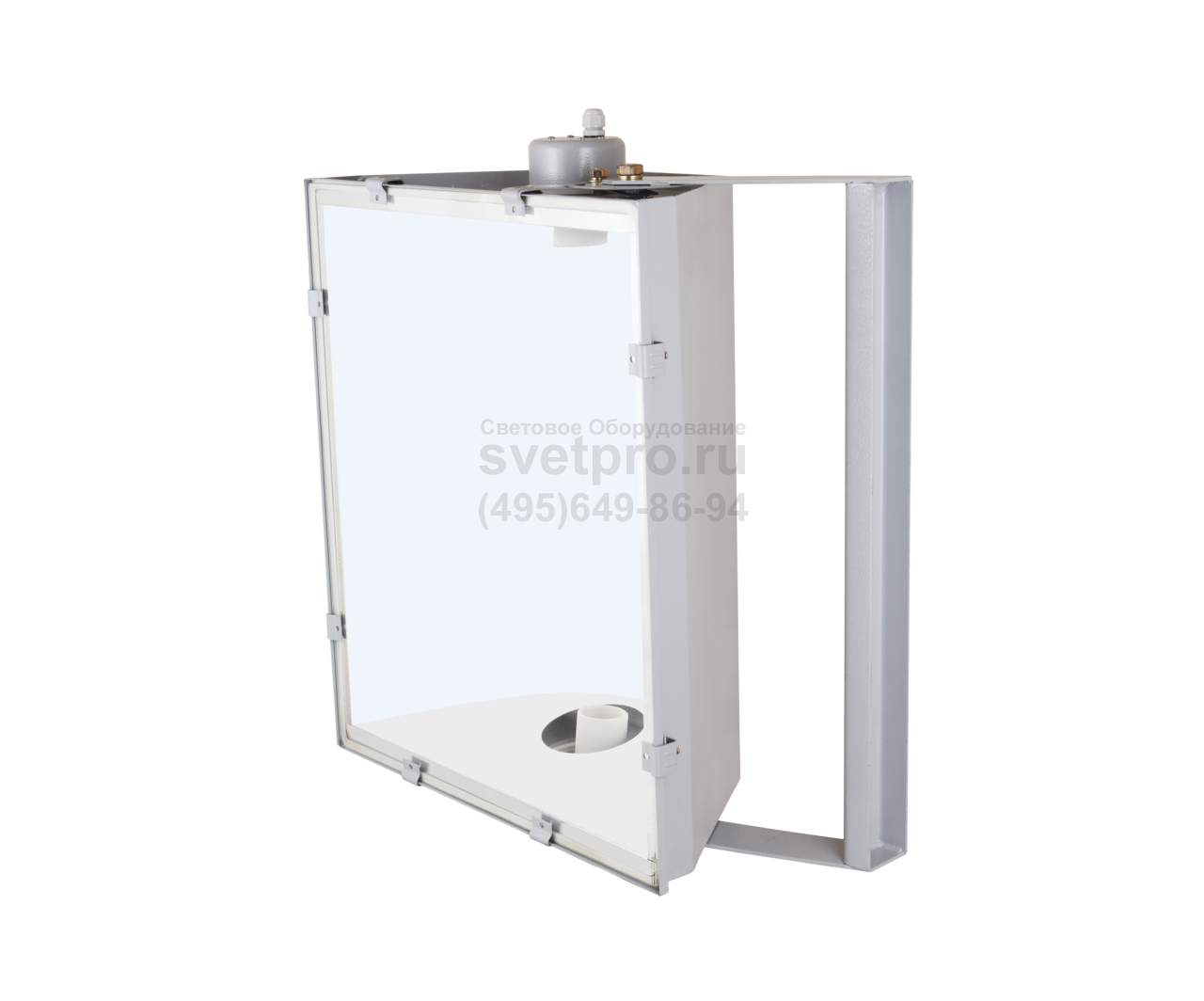

КОНСТРУКЦИЯ
Обслуживание и подключение – вывернуть на несколько витков три винта, прикрепляющих стальную штампованную крышку с патроном к боковине корпуса. Затем снять крышку с боковины корпуса, повернуть её против часовой стрелки и вывести из зацепления с винтами. Это обеспечит свободный доступ к лампе с патроном.
ОПТИЧЕСКАЯ ЧАСТЬ
Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения. Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени

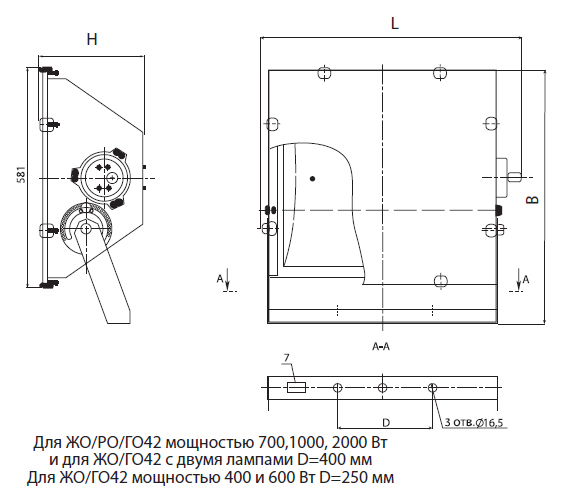

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Степень защиты светильника |
Габаритные размеры LxBxH, мм |
Масса, кг |
---|---|---|---|---|---|---|---|---|
ЖО42-400-01 |
1000788 |
ДНаТ |
400 |
Е40 |
74 |
IP65 |
526x677x272 |
13,5 |
ЖО42-400-02 |
1000789 |
ДНаТ |
400 |
Е40 |
79 |
IP65 |
526x677x272 |
13,5 |
ЖО42-400-03 |
1001427 |
ДНаТ |
400 |
Е40 |
74 |
IP65 |
526x677x272 |
14,3 |
ЖО42-400-04 |
1001428 |
ДНаТ |
400 |
Е40 |
79 |
IP65 |
526x677x272 |
14,3 |
ЖО42-600-01 |
1000790 |
ДНаТ |
600 |
Е40 |
74 |
IP65 |
526x677x272 |
13,5 |
ЖО42-600-02 |
1000791 |
ДНаТ |
600 |
Е40 |
86 |
IP65 |
526x677x272 |
13,5 |
ЖО42-600-03 |
1001429 |
ДНаТ |
600 |
Е40 |
74 |
IP65 |
526x677x272 |
14,3 |
ЖО42-600-04 |
1001430 |
ДНаТ |
600 |
Е40 |
86 |
IP65 |
526x677x272 |
14,3 |
ЖО42-1000-01 |
1000792 |
ДНаТ |
1000 |
Е40 |
74 |
IP65 |
690x677x272 |
16,3 |
ЖО42-1000-02 |
1000793 |
ДНаТ |
1000 |
Е40 |
89 |
IP65 |
690x677x272 |
16,3 |
ЖО42-1000-03 |
1001431 |
ДНаТ |
1000 |
Е40 |
74 |
IP65 |
690x677x272 |
17,1 |
ЖО42-1000-04 |
1001432 |
ДНаТ |
1000 |
Е40 |
89 |
IP65 |
690x677x272 |
17,1 |
ЖО42-2х250-01 |
1000794 |
ДНаТ |
2х250 |
Е40 |
75 |
IP65 |
728x677x272 |
17,1 |
ЖО42-2х250-02 |
1000795 |
ДНаТ |
2х250 |
Е40 |
80 |
IP65 |
728x677x272 |
17,1 |
ЖО42-2х250-03 |
1001433 |
ДНаТ |
2х250 |
Е40 |
75 |
IP65 |
728x677x272 |
18,6 |
ЖО42-2х250-04 |
1001434 |
ДНаТ |
2х250 |
Е40 |
80 |
IP65 |
728x677x272 |
18,6 |
ЖО42-2х400-01 |
1000796 |
ДНаТ |
2х400 |
Е40 |
73 |
IP65 |
792x677x272 |
17,8 |
ЖО42-2х400-02 |
1000797 |
ДНаТ |
2х400 |
Е40 |
80 |
IP65 |
792x677x272 |
17,8 |
ЖО42-2х400-03 |
1001435 |
ДНаТ |
2х400 |
Е40 |
73 |
IP65 |
792x677x272 |
19,3 |
ЖО42-2х400-04 |
1001436 |
ДНаТ |
2х400 |
Е40 |
80 |
IP65 |
792x677x272 |
19,3 |
ЖО42-2х600-01 |
1000798 |
ДНаТ |
2х600 |
Е40 |
73 |
IP65 |
792x677x272 |
17,8 |
ЖО42-2х600-02 |
1000799 |
ДНаТ |
2х600 |
Е40 |
80 |
IP65 |
792x677x272 |
17,8 |
ЖО42-2х600-03 |
1001437 |
ДНаТ |
2х600 |
Е40 |
73 |
IP65 |
792x677x272 |
19,3 |
ЖО42-2х600-04 |
1001438 |
ДНаТ |
2х600 |
Е40 |
80 |
IP65 |
792x677x272 |
19,3 |
РО42-700-01 |
1000800 |
ДРЛ |
700 |
Е40 |
72 |
IP65 |
690x677x272 |
16,3 |
РО42-700-02 |
1001439 |
ДРЛ |
700 |
Е40 |
84 |
IP65 |
690x677x272 |
16,3 |
РО42-2х250-01 |
1000801 |
ДРЛ |
2х250 |
Е40 |
72 |
IP65 |
728x677x272 |
17,1 |
РО42-2х250-02 |
1001440 |
ДРЛ |
2х250 |
Е40 |
84 |
IP65 |
728x677x272 |
17,1 |
ГО42-400-01 |
1000802 |
ДРИ |
400 |
Е40 |
74 |
IP65 |
526x677x272 |
13,5 |
ГО42-400-02 |
1000803 |
ДРИ |
400 |
Е40 |
90 |
IP65 |
526x677x272 |
13,5 |
ГО42-400-03 |
1001441 |
ДРИ |
400 |
Е40 |
74 |
IP65 |
526x677x272 |
14,3 |
ГО42-400-04 |
1001442 |
ДРИ |
400 |
Е40 |
90 |
IP65 |
526x677x272 |
14,3 |
ГО42-1000-01 |
1000804 |
ДРИ |
1000 |
Е40 |
90 |
IP65 |
690x677x272 |
16,3 |
ГО42-1000-02 |
1000805 |
ДРИ |
1000 |
Е40 |
90 |
IP65 |
690x677x272 |
16,3 |
ГО42-1000-03 |
1001443 |
ДРИ |
1000 |
Е40 |
90 |
IP65 |
690x677x272 |
17,1 |
ГО42-1000-04 |
1001444 |
ДРИ |
1000 |
Е40 |
90 |
IP65 |
690x677x272 |
17,1 |
ГО42-2000-01 |
1000806 |
ДРИ |
2000 |
Е40 |
90 |
IP65 |
690x677x272 |
16,3 |
ГО42-2000-02 |
1000807 |
ДРИ |
2000 |
Е40 |
90 |
IP65 |
690x677x272 |
16,3 |
ГО42-2000-03 |
1001445 |
ДРИ |
2000 |
Е40 |
90 |
IP65 |
690x677x272 |
17,1 |
ГО42-2000-04 |
1001446 |
ДРИ |
2000 |
Е40 |
90 |
IP65 |
690x677x272 |
17,1 |
ГО42-2х250-01 |
1000808 |
ДРИ |
2х250 |
Е40 |
76 |
IP65 |
728x677x272 |
17,1 |
ГО42-2х250-02 |
1000809 |
ДРИ |
2х250 |
Е40 |
83 |
IP65 |
728x677x272 |
17,1 |
ГО42-2х250-03 |
1001447 |
ДРИ |
2х250 |
Е40 |
76 |
IP65 |
728x677x272 |
18,6 |
ГО42-2х250-04 |
1001448 |
ДРИ |
2х250 |
Е40 |
83 |
IP65 |
728x677x272 |
18,6 |
ГО42-2х400-01 |
1000810 |
ДРИ |
2х400 |
Е40 |
76 |
IP65 |
792x677x272 |
17,8 |
ГО42-2х400-02 |
1000811 |
ДРИ |
2х400 |
Е40 |
83 |
IP65 |
792x677x272 |
17,8 |
ГО42-2х400-03 |
1001449 |
ДРИ |
2х400 |
Е40 |
76 |
IP65 |
792x677x272 |
19,3 |
ГО42-2х400-04 |
1001450 |
ДРИ |
2х400 |
Е40 |
83 |
IP65 |
792x677x272 |
19,3 |
Рекомендуемые независимые ПРА
Наименование |
Независимое ПРА |
Напряжение сети, В |
Наличие ИЗУ |
Рабочий ток, А |
Потери мощности, Вт |
Габаритные размеры LxBxH, мм |
Масса, кг |
---|---|---|---|---|---|---|---|
ЖО42-400-01,02 |
1К400ДНаТ46-008УХЛ1 |
220 |
есть |
4,6 |
38 |
132х134х255 |
7,2 |
1К400ДНаТ46-012УХЛ1 |
220 |
есть |
4,4 |
35 |
132Х134х245 |
6,5 |
|
ЖО42-400-03,04 |
1К400ДНаТ46-001УХЛ1 |
220 |
нет |
4,6 |
38 |
132х134х235 |
6,9 |
ЖО42-1000-01,02 |
1К1000ДНаТ46-001УХЛ1 |
220 |
есть |
10,3 |
72 |
132х134х415 |
14,6 |
ЖО42-1000-03,04 |
1К1000ДНаТ46-010УХЛ1 |
220 |
нет |
10,3 |
72 |
132x134x415 |
14,3 |
ЖО42-2х250-01,02 |
1К250ДНаТ46-003УХЛ1 |
220 |
есть |
3 |
33 |
105x102x265 |
4,5 |
1К250ДНаТ46-009УХЛ1 |
220 |
есть |
3 |
31 |
132x134x205 |
5,4 |
|
ЖО42-2х250-03,04 |
1К250ДНаТ46-001УХЛ1 |
220 |
нет |
3 |
31 |
132x134x205 |
5,1 |
ЖО42-2х400-01,02 |
1К400ДНаТ46-008УХЛ1 |
220 |
есть |
4,6 |
38 |
132x134x255 |
7,2 |
1К400ДНаТ46-012УХЛ1 |
220 |
есть |
4,4 |
35 |
132x134x245 |
6,5 |
|
ЖО42-2х400-03,04 |
1К400ДНаТ46-001УХЛ1 |
220 |
нет |
4,6 |
38 |
132x134x235 |
6,9 |
ЖО42-2х600-01,02 |
1К600ДНаТ46-011УХЛ1 |
220 |
есть |
6 |
42,5 |
132x134x305 |
9,35 |
ЖО42-2х600-03,04 |
1К600ДНаТ46-001УХЛ1 |
220 |
нет |
6 |
42,5 |
132x134x265 |
8,95 |
РО42-700-01,02 |
1К700ДРЛ44-002УХЛ1 |
220 |
- |
5,45 |
47 |
132x134x255 |
9,1 |
РО42-2х250-01,02 |
1И250ДРЛ44-003УХЛ1 |
220 |
- |
2,15 |
20 |
105x102x190 |
3,2 |
ГО42-400-01,02 |
1К400ДРИ48-003УХЛ1 |
220 |
есть |
3,3 |
30,5 |
132x134x215 |
5,9 |
1К400ДРИ81-001УХЛ1 |
380 |
есть |
3,3 |
45 |
132x134x320 |
9,6 |
|
ГО42-400-03,04 |
1К400ДРИ48-010УХЛ1 |
220 |
нет |
3,3 |
26 |
132x134x215 |
5,8 |
ГО42-1000-01,02 |
1К1000ДРИ48-001УХЛ1 |
220 |
есть |
8,2 |
47 |
132x134x390 |
14,2 |
1К1000ДРИ48-002УХЛ1 |
220 |
есть |
9,5 |
66 |
132x134x390 |
14,2 |
|
1К1000ДРИ81-001УХЛ1 |
380 |
есть |
4,7 |
48 |
132x134x340 |
11,6 |
|
ГО42-1000-03,04 |
1К1000ДРИ48-010УХЛ1 |
220 |
нет |
8,2 |
47 |
132x134x390 |
13,9 |
1К1000ДРИ48-011УХЛ1 |
220 |
нет |
9,5 |
66 |
132x134x390 |
13,9 |
|
ГО42-2000-01,02 |
1К2000ДРИ81-001УХЛ1 |
380 |
есть |
9,2 |
100 |
255x135x365 |
22,9 |
1К2000ДРИ81-003УХЛ1 |
380 |
есть |
10,3 |
120 |
255x135x365 |
22,9 |
|
ГО42-2000-03,04 |
1К2000ДРИ81-010УХЛ1 |
380 |
нет |
9,2 |
100 |
255x135x365 |
22,7 |
1К2000ДРИ81-002УХЛ1 |
380 |
нет |
10,3 |
120 |
255x135x365 |
22,6 |
|
ГО42-2х250-01,02 |
1К250ДРИ48-002УХЛ1 |
220 |
есть |
2,2 |
22 |
105x102x265 |
4,6 |
1К250ДРИ81-001УХЛ1 |
380 |
есть |
2,2 |
37 |
132x134x285 |
7,3 |
|
ГО42-2х250-03,04 |
1К250ДРИ48-010УХЛ1 |
220 |
нет |
2,2 |
22 |
105x102x265 |
4,4 |
ГО42-2х400-01,02 |
1К400ДРИ48-003УХЛ1 |
220 |
есть |
3,3 |
30,5 |
132x134x215 |
5,9 |
1К400ДРИ81-001УХЛ1 |
380 |
есть |
3,3 |
45 |
132x134x320 |
9,6 |
|
ГО42-2х400-03,04 |
1К400ДРИ48-010УХЛ1 |
220 |
нет |
3,3 |
26 |
132x134x215 |
5,8 |
Степень защиты ПРА – IP54
Коэффициент мощности – 0,85
Для двухламповых модификаций прожектора необходимо 2 блока рекомендуемых ПРА, т.е. по блоку на каждую лампу
При выборе лампы и ПРА к прожектору необходимо помнить, что их рабочие токи должны совпадать
