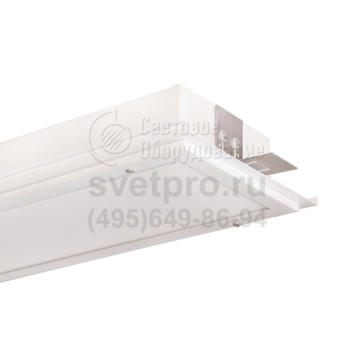

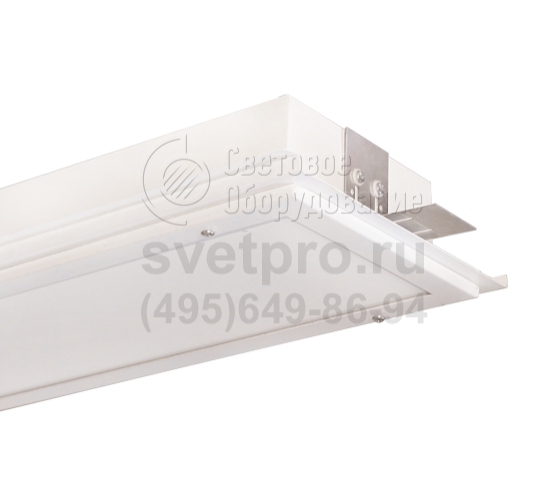

ДВО16 LD Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДВО16 LD |
Мощность: | 19-38 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1817-4556 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДВО16 LD применяются в административных зданиях, гостиницах, на предприятиях химической, фармацевтической, пищевой промышленности.
Формат модели ориентирован на установку встраиванием в реечные потолки. Кронштейн светильника объединяется с несущими элементами потолочной конструкции.
Светодиоды со световой отдачей: 96, 97, 155, 120 лм/Вт образуют световые потоки: 1817–4556 лм, распространяемые по косинусному типу КСС. Выбор модели базируется на её мощности 19–38 Вт и типу драйвера: нерегулируемый, регулируемый по цифровому или аналоговому протоколу и драйвер для работы с аварийным блоком. К достоинствам модели ДВО16 LD относится эффективное использование мощности – cosϕ≥0,98 и качество цветопередачи, характеризуемое значением Ra>80.
Светильники ДВО16 LD обладают конструктивно обеспеченной устойчивостью (IP54) к влиянию на работу оптической и электрической части воды или производственной пыли. Световой отдаче не свойственна заметная деградация, что позволяет эксплуатировать источник света длительно без замены. Полимерный опаловый рассеиватель крепится к стальному корпусу посредством обечайки, в которую он вставлен.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный дизайн для чистых помещений.
- Встраивается в реечные подвесные потолки итальянского дизайна.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 120 лм/Вт.
- Долговечность. Рассеиватель сохраняет коэффициент пропускания в течение срока службы. Рассеянный свет не оказывает слепящего воздействия.
- Не требует специального обслуживания.
- Мгновенное включение. Стабильная работа в широком диапазоне напряжений питающей сети.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Рассеиватель | Полимерный материал. Крепится в корпус с помощью обечайки из листовой стали, окрашенной белой порошковой краской. |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM1 - 1 час, EM3 - 3 часа. Световой поток в аварийном режиме: › ДВО16-19 EM1: 270 лм; › ДВО16-38 EM3: 340 лм. |
Стандартные принадлежности | Кронштейн - 2 шт. Болт - 4 шт. |
Установка | Монтируется на несущие шины реечного потолка с помощью кронштейнов, входящих в комплект. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
LD | коммерческое название. |
RA | драйвер с управлением по протоколу 1-10В. |
RD | драйвер с управлением по протоколу DALI. |
NL | драйвер с функцией дежурного освещения. |
EM1 EM3 | наличие блока аварийного питания. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - обечайка и корпус со степенью защиты IP54. |
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В; 2 - регулируемый драйвер DALI; 3 - драйвер с блоком аварийного питания. |
Третья цифра (рассеиватель) | 1 – опаловый. |

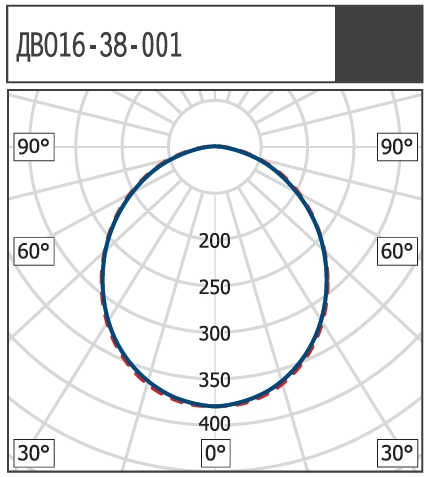

КСС

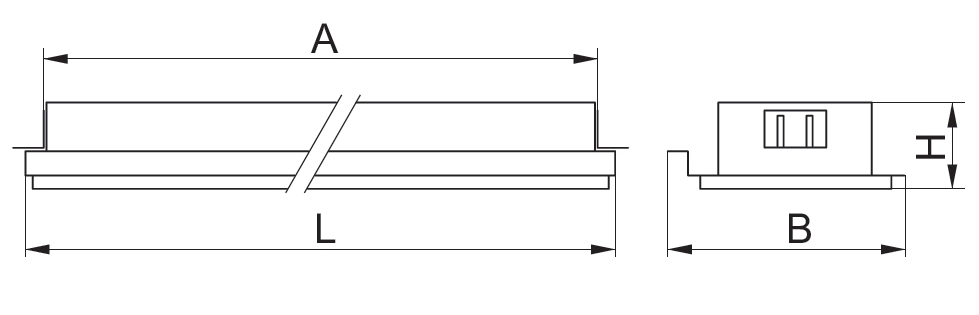

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ДВО16-19 | 710 | 306 | 100 | 645 |
ДВО16-38 | 1320 | 306 | 100 | 1255 |

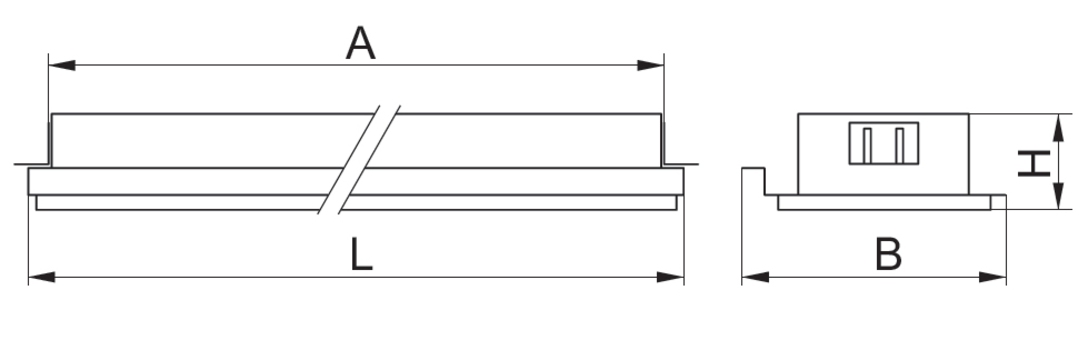

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДВО16-19-001 LD Eco 840 |
1136418001 |
19 |
1817 |
96 |
4.30 |
ДВО16-38-001 LD Eco 840 |
1136436001 |
37 |
3598 |
97 |
6.50 |
ДВО16-19-001 LD 840 |
1136419001 |
19 |
2187 |
115 |
4.30 |
ДВО16-19-011 LD RA 840 |
1136419011 |
19 |
2187 |
115 |
4.30 |
ДВО16-19-031 LD EM1 840 |
1136419031 |
19 |
2187 |
115 |
4.80 |
ДВО16-38-001 LD 840 |
1136438001 |
38 |
4556 |
120 |
6.50 |
ДВО16-38-011 LD RA 840 |
1136438011 |
38 |
4556 |
120 |
6.50 |
ДВО16-38-021 LD RD 840 |
1136438021 |
38 |
4556 |
120 |
6.50 |
ДВО16-38-031 LD EM3 840 |
1136438031 |
38 |
4556 |
120 |
7.10 |
