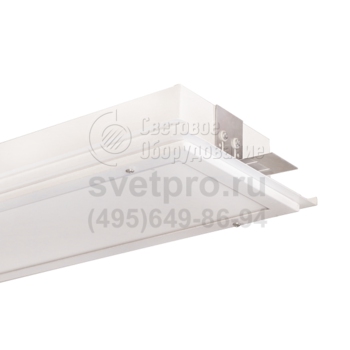

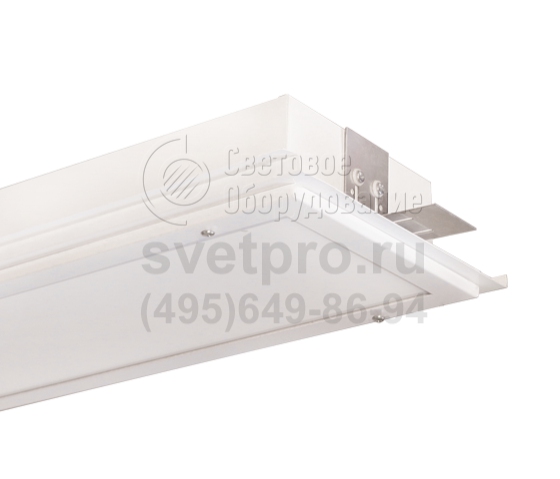

ЛВО16 LD Встраиваемый светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛВО16 LD |
Мощность: | 14-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Светильники ЛВО16 LD применяются на фармацевтических, химических, пищевых предприятиях, в гостиницах, столовых, школах.
Габариты модели увязаны с форматом реечных потолков, в которые изделие устанавливается путем фиксации кронштейнов к металлическим монтажным элементам потолочной конструкции.
Все изделия модельного ряда эксплуатируются с парой люминесцентных ламп: Т5 (14 или 28 Вт) и Т8 (18 и 36 Вт). Их функционирование в стандартной однофазной сети обеспечивает электронный ПРА, а в версиях с Т8 – и ЭмПРА. От типа аппарата зависит доля активно потребляемой мощности: ≥0,85 или ≥0,96. Слепящее действие света минимизирует опаловый рассеиватель, обрамлённый обечайкой.
Степень защиты IP54 соблюдается плотностью прилегания обечайки к стальному корпусу. Её обеспечивают винтовые метизы. Производственная пыль или влага не способны повлиять на работу оптической и электрической части светильника ЛВО16 LD. Наружная поверхность корпуса защищена от коррозии порошковым окрашиванием. Его белый цвет сочетается с цветом потолочного покрытия, что повышает эстетический компонент.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный дизайн для чистых помещений.
- Встраивается в реечные подвесные потолки итальянского дизайна.
- Энергоэффективность, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности.
- Долговечность. Рассеиватель сохраняет коэффициент пропускания в течение срока службы. Рассеянный свет не оказывает слепящего воздействия.
- Не требует специального обслуживания.
- Мгновенное включение. Стабильная работа в широком диапазоне напряжений питающей сети.
- Оптимальный спектр.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Рассеиватель | Полимерный материал. Крепится в корпус с помощью обечайки из листовой стали, окрашенной белой порошковой краской. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. |
Стандартные принадлежности | Кронштейн - 2 шт. Болт - 4 шт. |
Установка | Монтируется на несущие шины реечного потолка с помощью кронштейнов, входящих в комплект. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
LD | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - обечайка и корпус со степенью защиты IP54. |
Вторая цифра | 0 - ЭмПРА; 1 - ЭПРА; 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
Третья цифра (рассеиватель) | 1 – опаловый. |

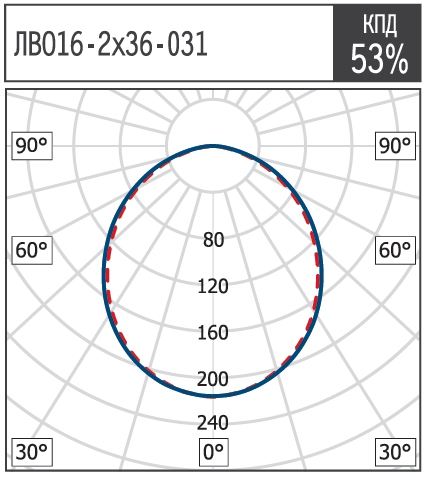

КСС

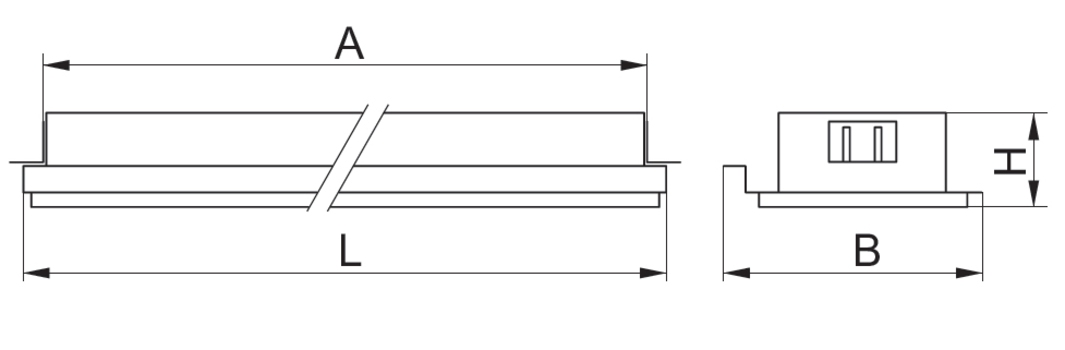

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ЛВО16-2х14/18 | 710 | 306 | 100 | 645 |
ЛВО16-2х28/36 | 1320 | 306 | 100 | 1255 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛВО16 LD для ЛЛ Т5 G5 |
||
ЛВО16-2х14-031 LD HF |
1136214031 |
3.80 |
ЛВО16-2х28-031 LD HF |
1136228031 |
6.00 |
Наименование |
Код |
Масса, кг |
ЛВО16 LD для ЛЛ Т8 G13 |
||
ЛВО16-2х18-021 LD |
1136218021 |
4.50 |
ЛВО16-2х18-031 LD HF |
1136218031 |
3.80 |
ЛВО16-2х36-021 LD |
1136236021 |
6.60 |
ЛВО16-2х36-031 LD HF |
1136236031 |
6.00 |
