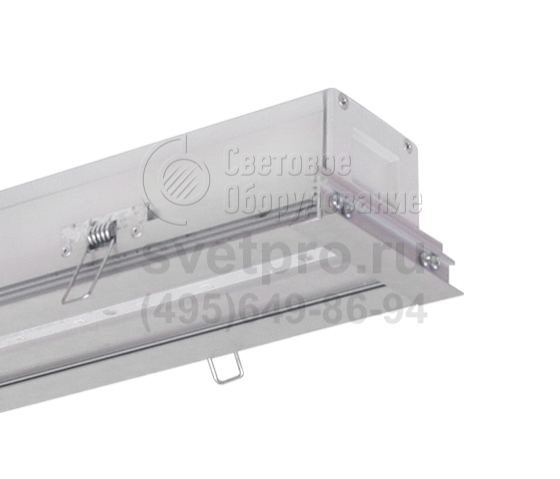

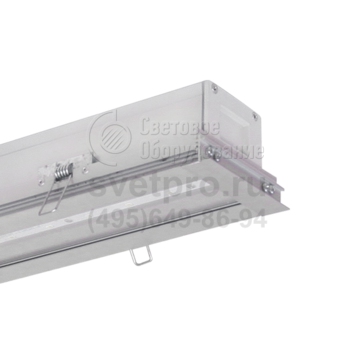

ДВО45 Liner R Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДВО45 Liner R |
Мощность: | 20-50 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1678-4369 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДВО45 Liner R применяют в помещениях общественных организаций и административных заведений, офисов, гипер- и супермаркетов, магазинов.
Для удержания светильника после встраивания в подвесную потолочную конструкцию на корпусе предусмотрены двухсторонние крепёжные элементы.
При увеличении мощности светодиодного источника света с 20 до 40 и 50 Вт увеличивается длина его корпуса: 644–1238–1536 мм. В состав изделий модельного ряда входит драйвер: нерегулируемый, регулируемый по аналоговому протоколу и драйвер для работы с блоком аварийного питания. Световой поток модели при эксплуатации в рабочем режиме составляет от 1678 до 4369 лм. Аварийному режиму характерно значение 175 лм. Цветовой оттенок света – белый (4000 К), цветопередача Ra>80.
Оболочка светильника ДВО45 Liner R образована алюминиевым корпусом и полимерным оптическим элементом. Рассеиватель в версиях модели: прозрачный призматический или опаловый, что минимизирует слепящее действие света. Способ объединения частей и герметизирующие элементы обеспечивают степень защиты IP65.
ОСОБЕННОСТИ ПРОДУКТА
- Надежность. Светодиоды защищены от воздействия окружающей среды и механических повреждений защитным стеклом из УФ-стабилизированного полимера с коэффициентом пропускания до 91%.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в диапазоне напряжений 170-260 В.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
конструкция
Корпус-радиатор | Алюминий. |
Рассеиватель | Полимерный материал. |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM3 - 3 часа. Световой поток в аварийном режиме: › ДСО45-40 EM3: 175 лм. |
Установка | Встраивается в подвесные потолки. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Liner R | коммерческое название. |
RA | драйвер с управлением по протоколу 1-10В. |
EM3 | наличие блока аварийного питания. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - индивидуальная установка. |
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В; 4 - драйвер с блоком аварийного питания. |
Третья цифра (стекло) | 1 - опаловое; 2 – прозрачное призматическое. |

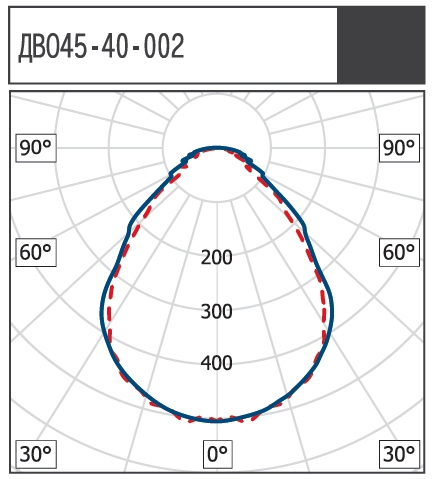

КСС

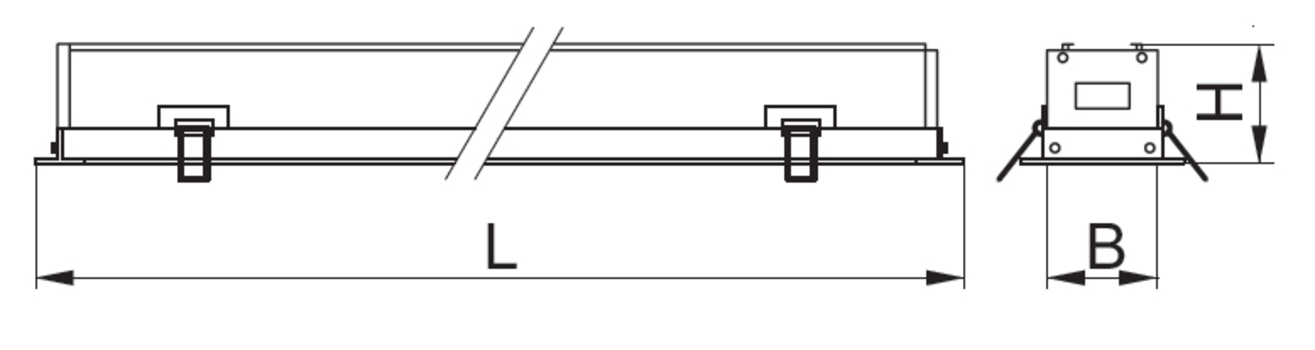

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм |
ДВО45-20 | 644 | 108 | 93 |
ДВО45-40 | 1238 | 108 | 93 |
ДВО45-50 | 1536 | 108 | 93 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДВО45-20-001 Liner R 840 |
1133402001 |
20 |
1678 |
84 |
1.80 |
ДВО45-20-002 Liner R 840 |
1133402002 |
20 |
1743 |
87 |
1.80 |
ДВО45-40-001 Liner R 840 |
1133404001 |
40 |
3355 |
84 |
3.10 |
ДВО45-40-011 Liner R RA 840 |
1133404011 |
40 |
3355 |
84 |
3.10 |
ДВО45-40-041 Liner R EM3 840 |
1133404041 |
40 |
3355 |
84 |
3.40 |
ДВО45-40-002 Liner R 840 |
1133404002 |
40 |
3487 |
87 |
3.10 |
ДВО45-40-012 Liner R RA 840 |
1133404012 |
40 |
3487 |
87 |
3.10 |
ДВО45-40-042 Liner R EM3 840 |
1133404042 |
40 |
3487 |
87 |
3.40 |
ДВО45-50-001 Liner R 840 |
1133405001 |
50 |
4193 |
84 |
4.10 |
ДВО45-50-011 Liner R RA 840 |
1133405011 |
50 |
4193 |
84 |
4.10 |
ДВО45-50-002 Liner R 840 |
1133405002 |
50 |
4369 |
87 |
4.10 |
ДВО45-50-012 Liner R RA 840 |
1133405012 |
50 |
4369 |
87 |
4.10 |
