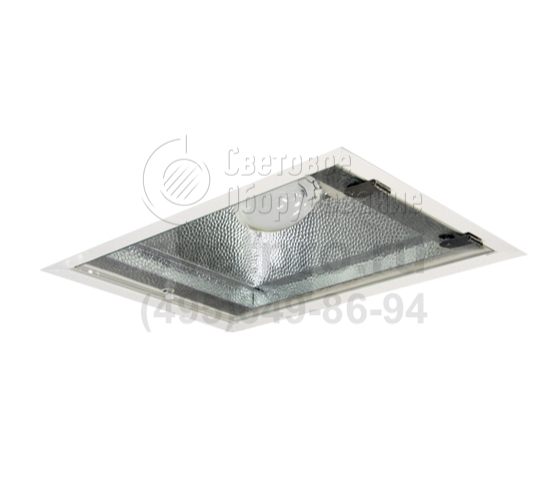

ГВП05 РВП05 ЖВП05 Petrol Встраиваемый светильник
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | У2 |
Артикул производителя: | ГВП05 РВП05 ЖВП05 Petrol |
Мощность: | 250-400 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Модель ГВП05 Petrol, РВП05 Petrol, ЖВП05 Petrol применяется для освещения разгрузочных рамп, складов, заправочных станций, объектов спортивного назначения.
Изделие встраивается в потолочную нишу. Высота встраиваемой части светильника, имеющая прямоугольную конфигурацию, составляет 195 и 230 мм.
В модификациях светильника установлен резьбовой патрон под лампу с цоколем Е40. В него устанавливается газоразрядная лампа: натриевая, ртутная или металлогалогенная, потребляющая 250 или 400 Вт. Для обеспечения функционирования источника света предусмотрен ЭмПРА (cosϕ≥0,85). Осветительный прибор способен формировать симметричное или асимметричное светораспределение. Функция доступна в версии с соответствующим отражателем. Наличие матированного защитного стекла – свидетельство отсутствия отражателя.
Для светильников ГВП05 Petrol, РВП05 Petrol, ЖВП05 Petrol с отражателем характерно прозрачное закалённое стекло. Стальной корпус, к которому рамка со стеклом фиксируется двухзвенными замками, защищает наружное порошковое окрашивание. Герметичность внутренней полости, соответствующая IP54, поддержана силиконовой прокладкой. Вес изделия составляет от 8,0 до 10,2 кг.
особенности продукта
- Функциональный классический дизайн.
- Безопасность. Закаленное стекло.
- Долговечность. Анодированный отражатель защищен от коррозии. Металлические детали имеют порошковое покрытие.
- Энергоэффективность. Применение источников света с высокой световой отдачей обеспечивает оптимальную освещенность.
конструкция
Сварной корпус | Листовая сталь, окрашен белой порошковой краской. |
Стекло | Темперированное закаленное стекло (прозрачное или матовое). |
Отражатель | Анодированный алюминий. |
Замки | Нержавеющая сталь, двухзвенные. |
Уплотнительная прокладка | Силиконовая резина. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, PF не менее 0,85. |
Установка | Крепление на поверхность при установке в нишах потолков. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Petrol | коммерческое название. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 – ЭмПРА (PF не менее 0,85). |
Третья цифра (стекло) | 1 - симметричный отражатель, прозрачное; 2 – асимметричный отражатель, прозрачное; 3 - без отражателя, матированное. |

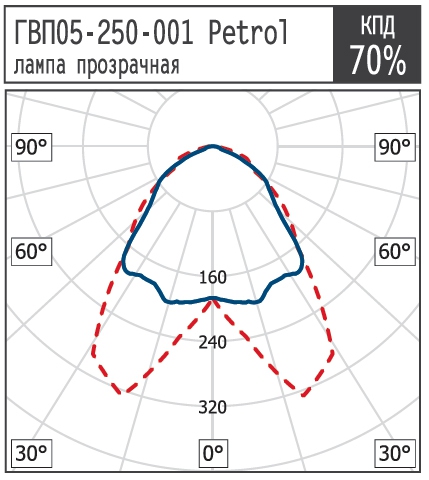

ксс

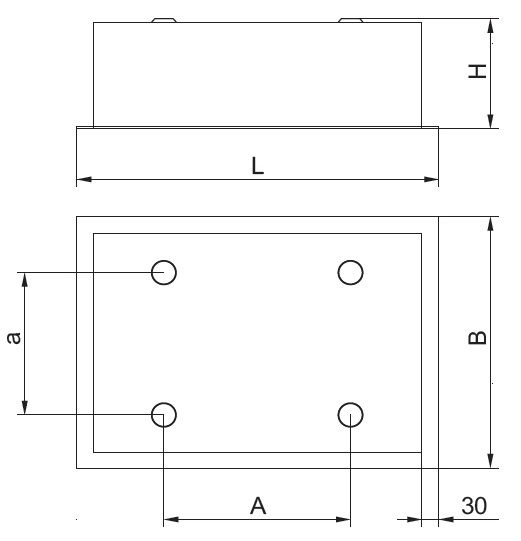

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | Axa, мм |
РВП05/ГВП05/ЖВП05-250 | 520 | 340 | 195 | 320x240 |
РВП05/ГВП05/ЖВП05-400 | 580 | 400 | 230 | 370x240 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
РВП05 Petrol для ламп типа ДРЛ Е40 |
||
РВП05-250-001 Petrol |
1031250001 |
8.10 |
РВП05-250-003 Petrol |
1031250003 |
8.00 |
РВП05-400-001 Petrol |
1031400001 |
9.80 |
РВП05-400-003 Petrol |
1031400003 |
9.70 |
ГВП05 Petrol для ламп типа ДРИ Е40 |
||
ГВП05-250-001 Petrol |
1032250001 |
8.50 |
ГВП05-250-002 Petrol |
1032250002 |
8.50 |
ГВП05-250-003 Petrol |
1032250003 |
8.40 |
ГВП05-400-001 Petrol |
1032400001 |
10.20 |
ГВП05-400-002 Petrol |
1032400002 |
10.20 |
ГВП05-400-003 Petrol |
1032400003 |
10.10 |
ЖВП05 Petrol для ламп типа ДНаТ Е40 |
||
ЖВП05-250-001 Petrol |
1033250001 |
8.50 |
ЖВП05-250-002 Petrol |
1033250002 |
8.50 |
ЖВП05-250-003 Petrol |
1033250003 |
8.40 |
ЖВП05-400-001 Petrol |
1033400001 |
10.20 |
ЖВП05-400-002 Petrol |
1033400002 |
10.20 |
ЖВП05-400-003 Petrol |
1033400003 |
10.10 |
