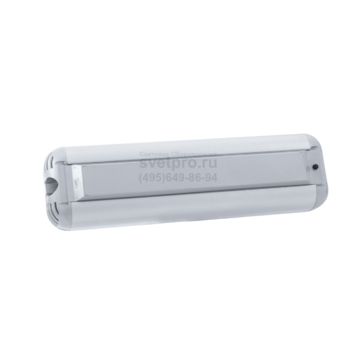

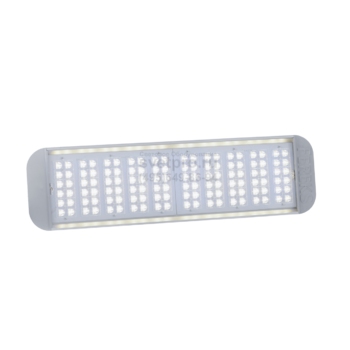

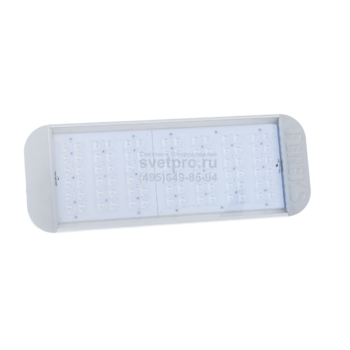

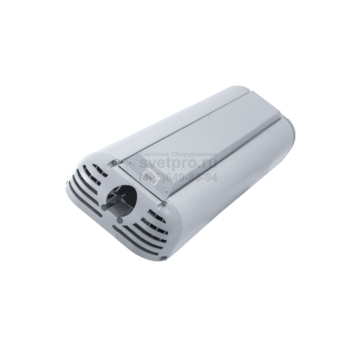

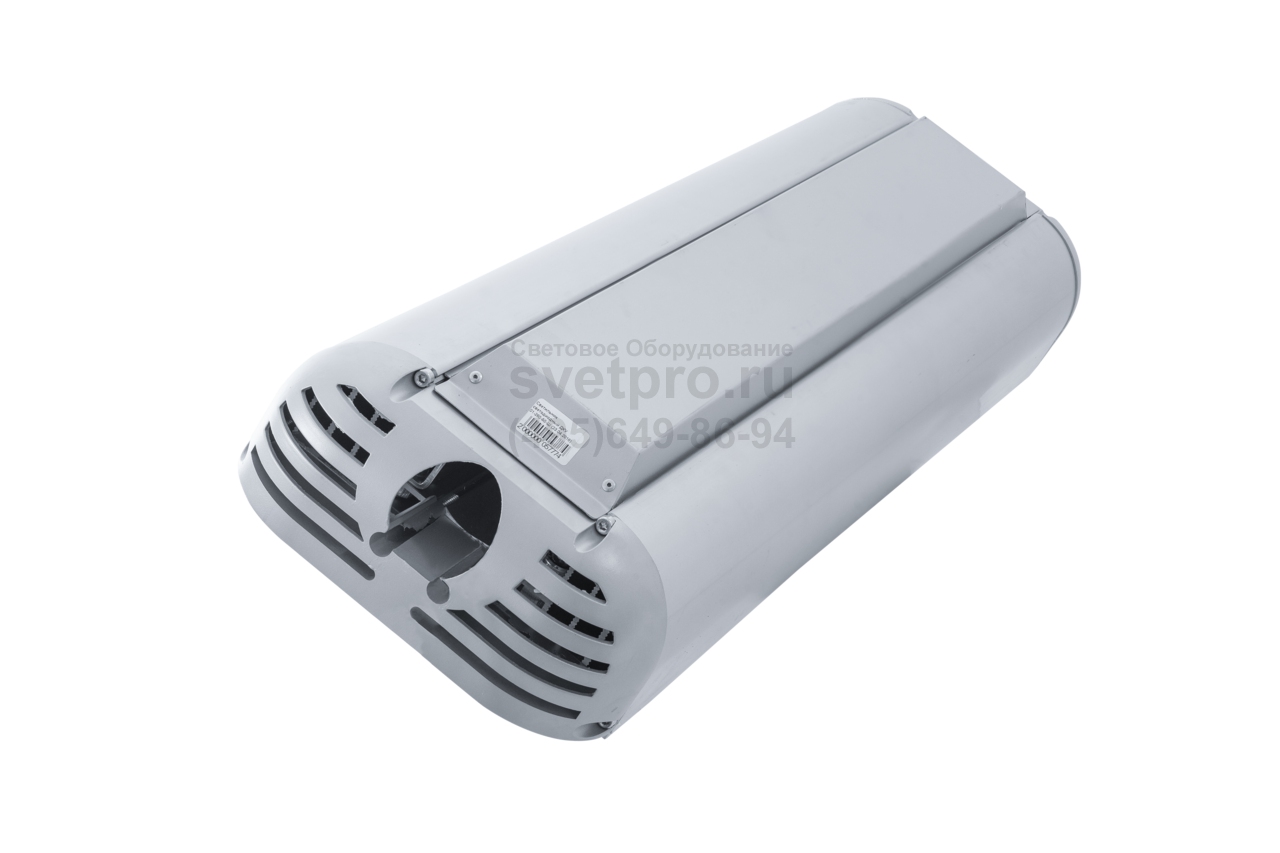

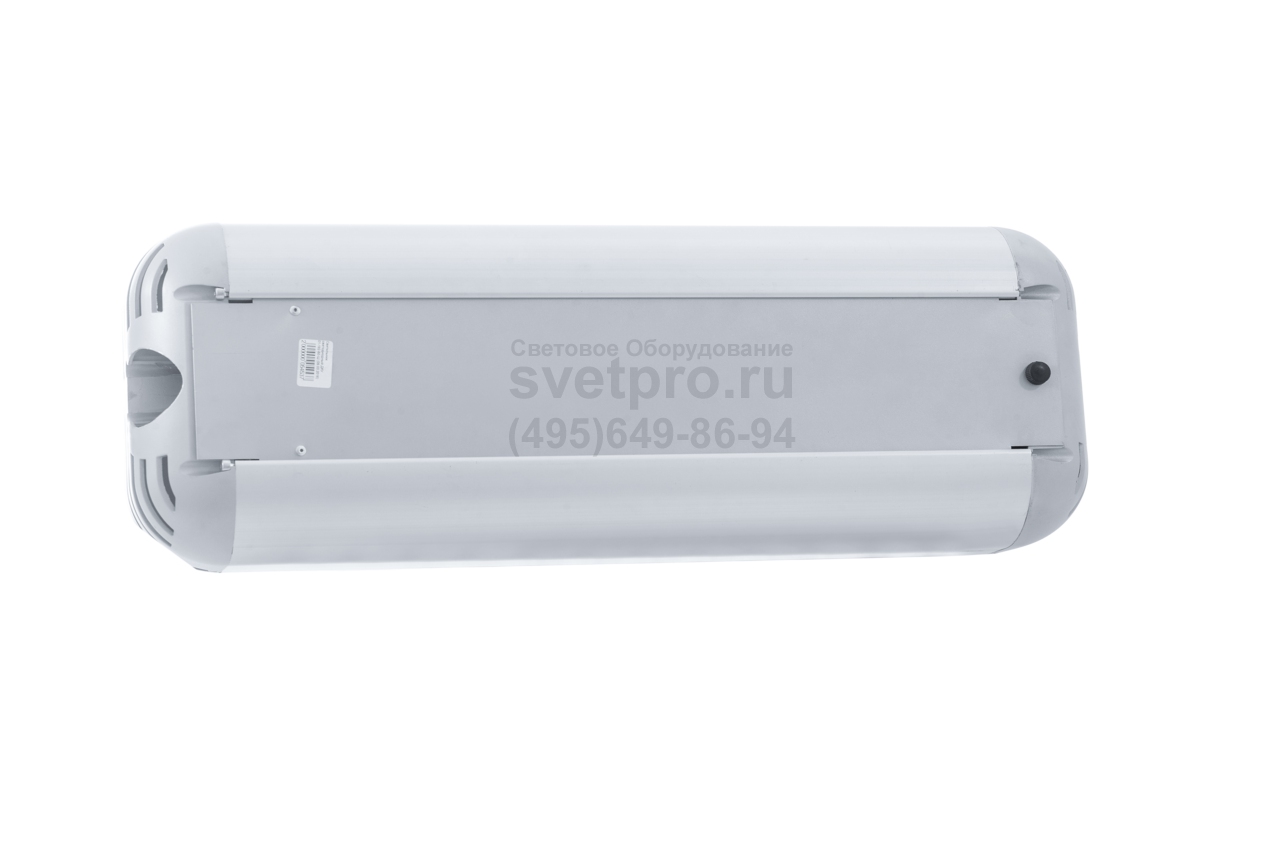

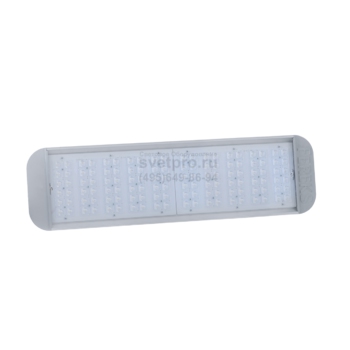

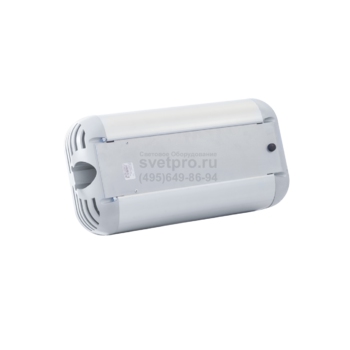

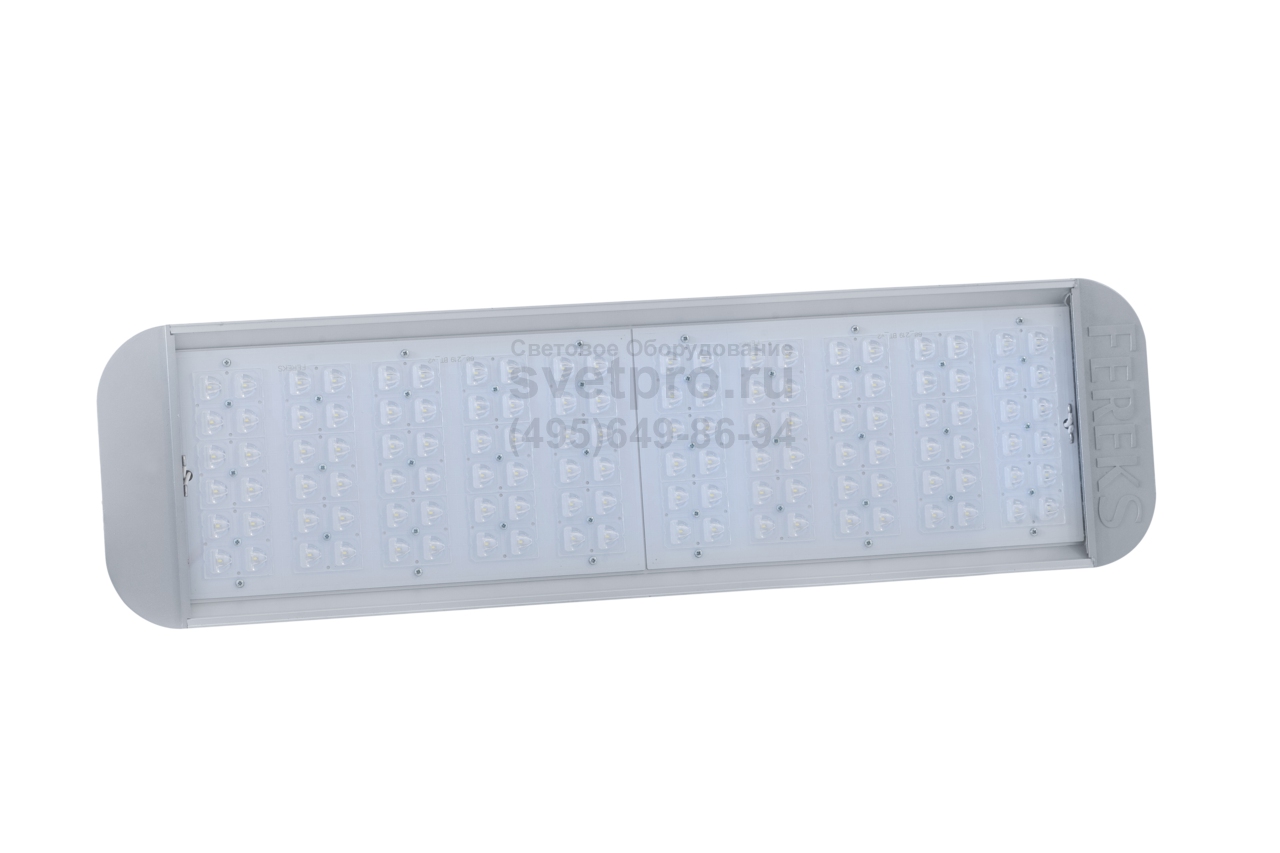

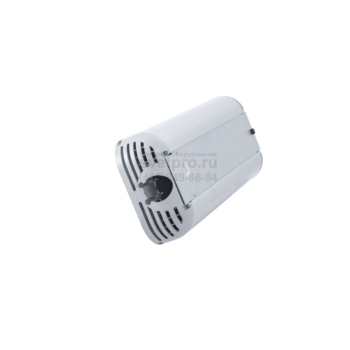

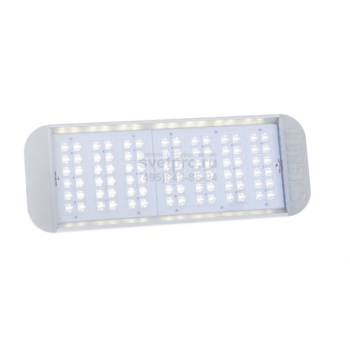

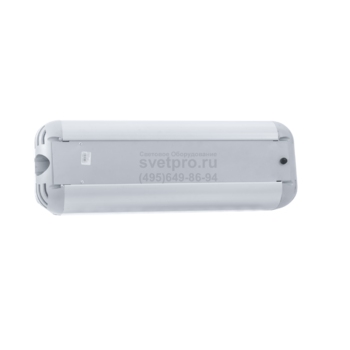

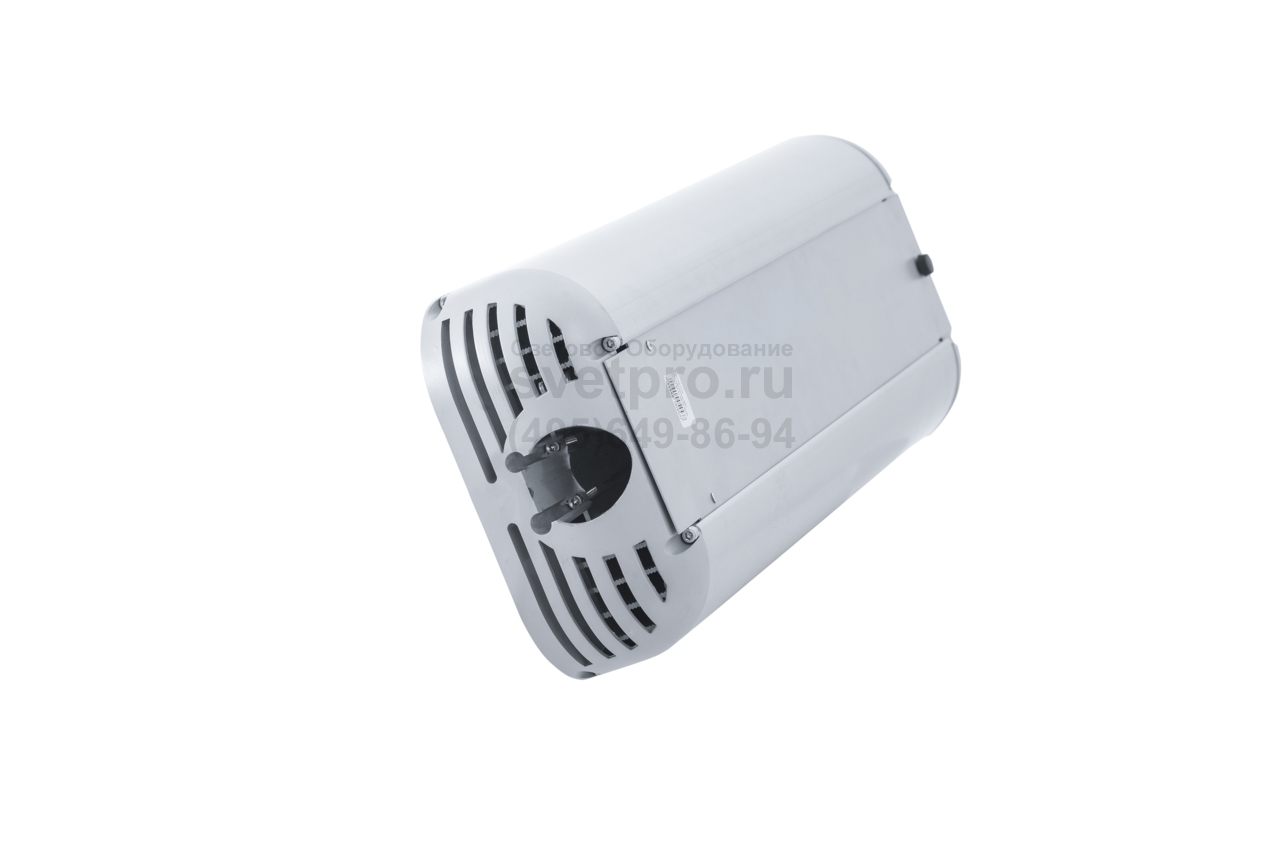

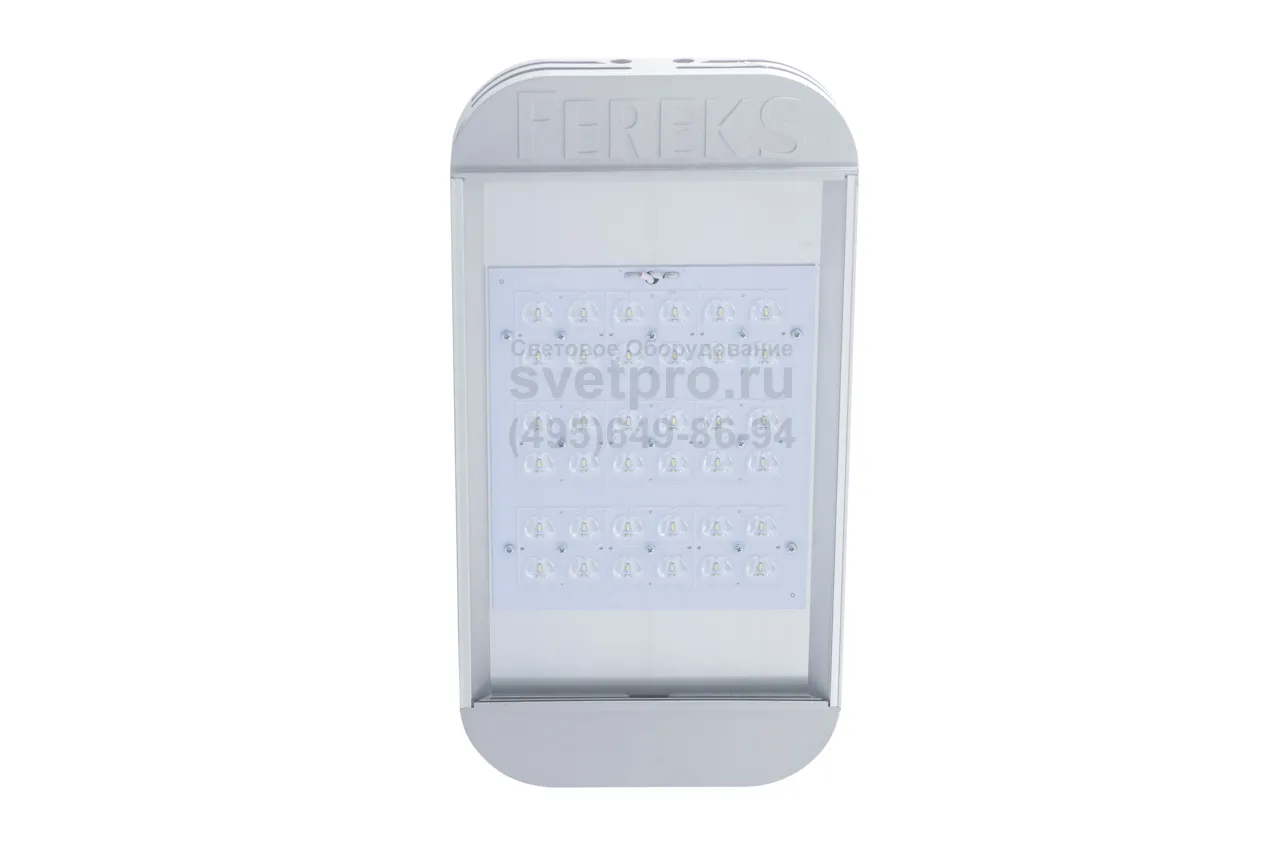

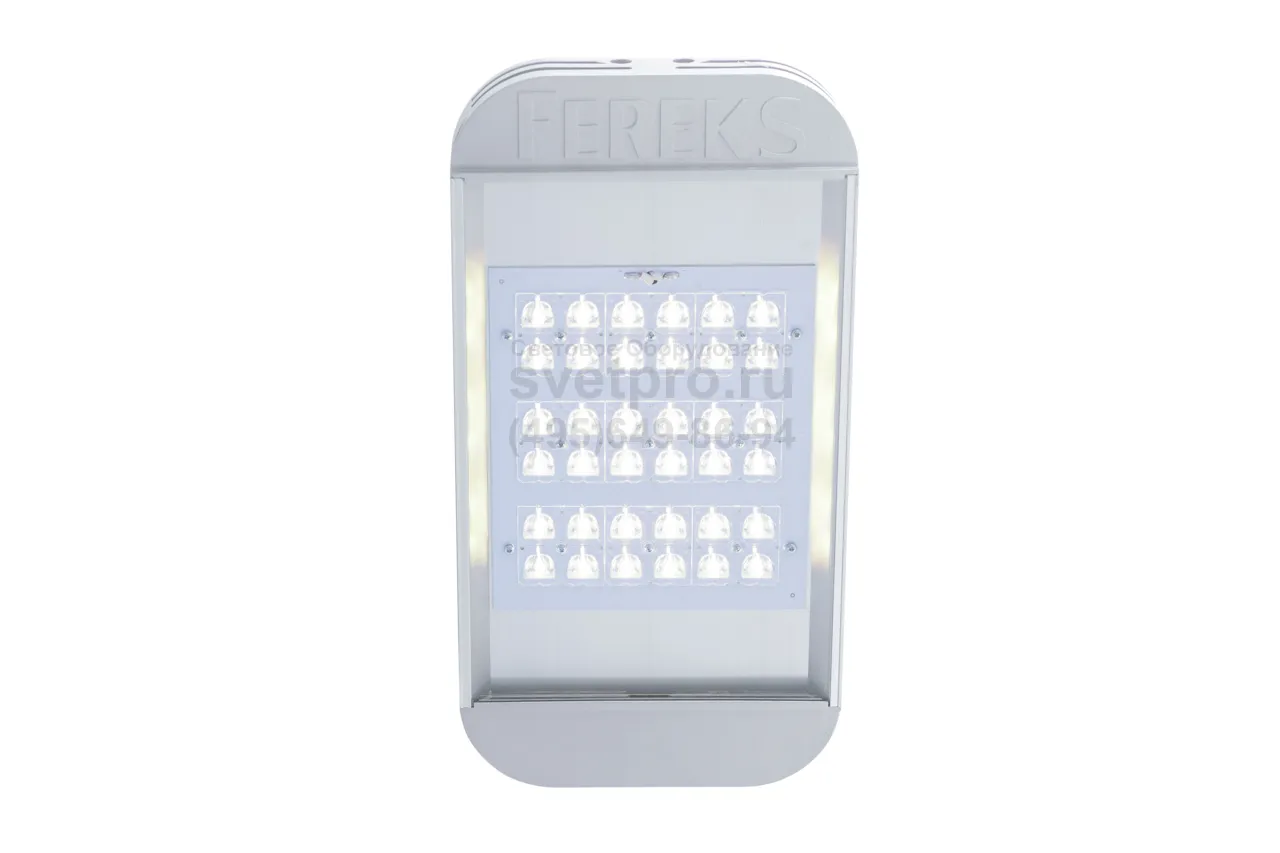

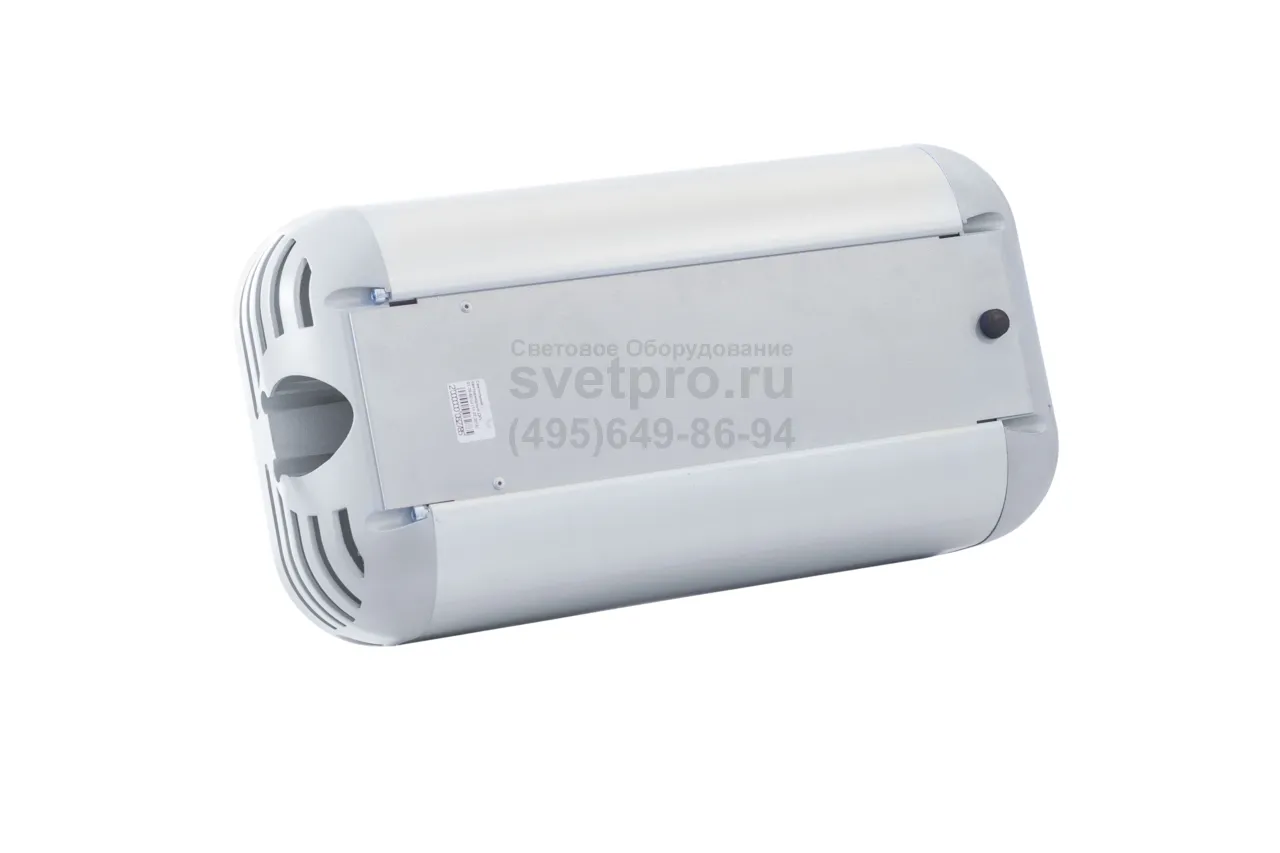

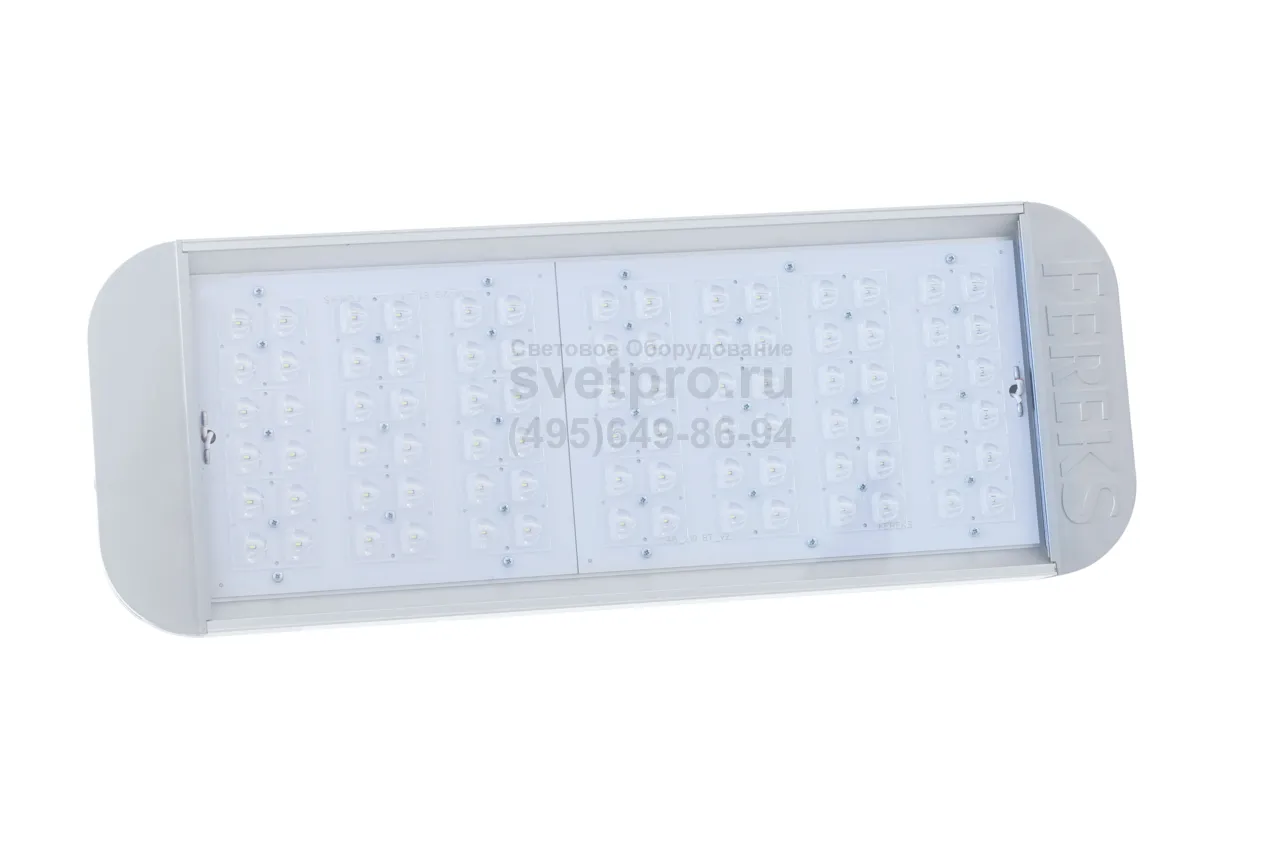

ДКУ Светодиодный светильник
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 110-285 В |
Номинальная частота: | 47-63 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1/У1 |
Артикул производителя: | ДКУ |
Мощность: | 78-260 Вт |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 4700-5300 К |
Световой поток: | 11520-38400 лм |

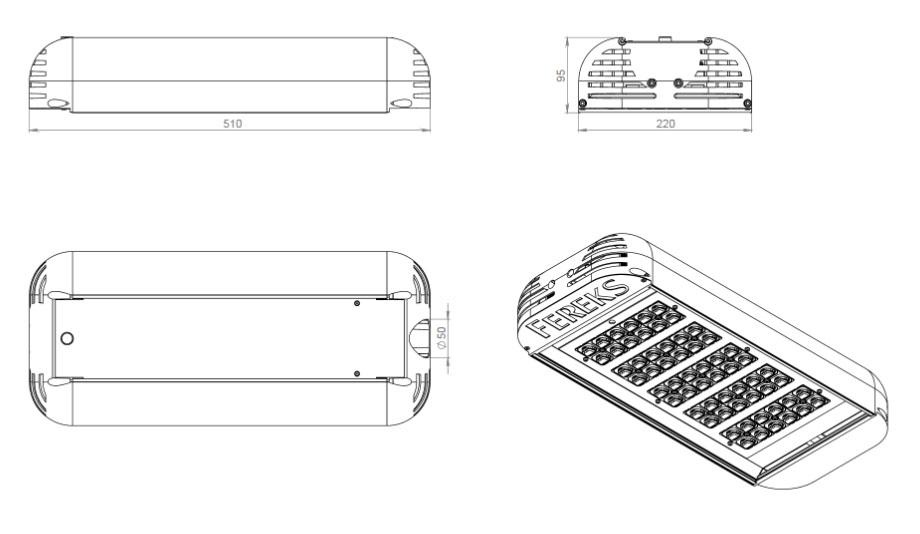

Габаритные размеры: | см. чертёж |
Пульсации, не более: | 1 % |
Температура эксплуатации: | от -60 до +50/от -40 до +50 °C |
Производитель светодиодов: | Nichia |
Производитель «Ферекс», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Светильники ДКУ предназначены для функционального освещения транспортных и пешеходных дорог, площадей, дворов, обособленных территорий.
Осветительный прибор устанавливается на осветительных опорах (Ø 48 мм) посредством консольного светильника.
Драйвер изделия способен преобразовать переменное напряжение с параметрами, действующими в мировой энергетике (110–285 В, 47–63 Гц). Модуль со светодиодами излучает направленный поток света, вторичная оптика формирует угол раскрытия: 65 (глубокая КСС), 30 (концентрированная). Представлены модификации мощностью 78–130 Вт. Доступны и версии с косинусным (120о) и широким асимметричным типом КСС. Только широкий тип светораспределения характерен модификациям мощностью 156–260 Вт.
Светильнику ДКУ свойственна длительная эксплуатация, минимум обслуживания, возможность дистанционного управления и регулировка яркости света. Для сохранения работоспособности в условиях холодных температур (до -60оС) изготавливаются версии с антиконденсационным клапаном. Стандартный режим: -40оС+50оС. Герметичность конструкции IP66 – защита от влияния пыли, водных брызг и струй. Алюминиевый корпус анодирован или покрыт полимерным покрытием.
Светильник серии «ДКУ» прошел испытания на устойчивость к повышенным и пониженным температурам (от -60 до +50°С), на защиту от проникновения пыли в камере пыли и от проникновения влаги в дождевой камере и при обливании сильной струей воды, а также на прочность при воздействии механических ударов многократного действия. Степень защиты оборудования от внешних воздействий – IP66 гарантирует стабильную работу светильников "ДКУ" в самых жестких условиях эксплуатации.
В качестве источника света используются современные высокотехнологичные светодиоды Nichia (Япония).
Предусмотрена возможность удаленного управления и диммирования (регулирования яркости).
Гарантия на светильники серии "ДКУ" – 5 лет.
Технические характеристики
Коэффициент мощности (cos φ), не менее |
0,96 |
Потребляемый ток светильника не более, А |
0,37-1,22 |
Рабочий ток светодиодов, А |
0,7 |
Количество светодиодов, шт |
36-120 |
Световой поток светодиодов (Tj=25°C), Лм |
11520-38400 |
Световой поток светильника (Та=25°С), Лм |
8689-30729 |

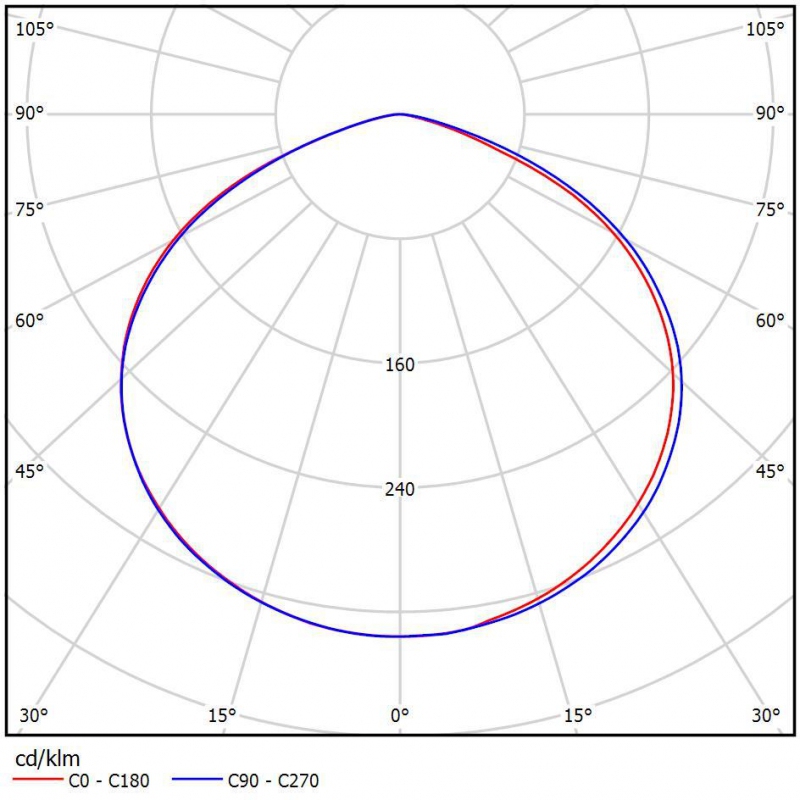

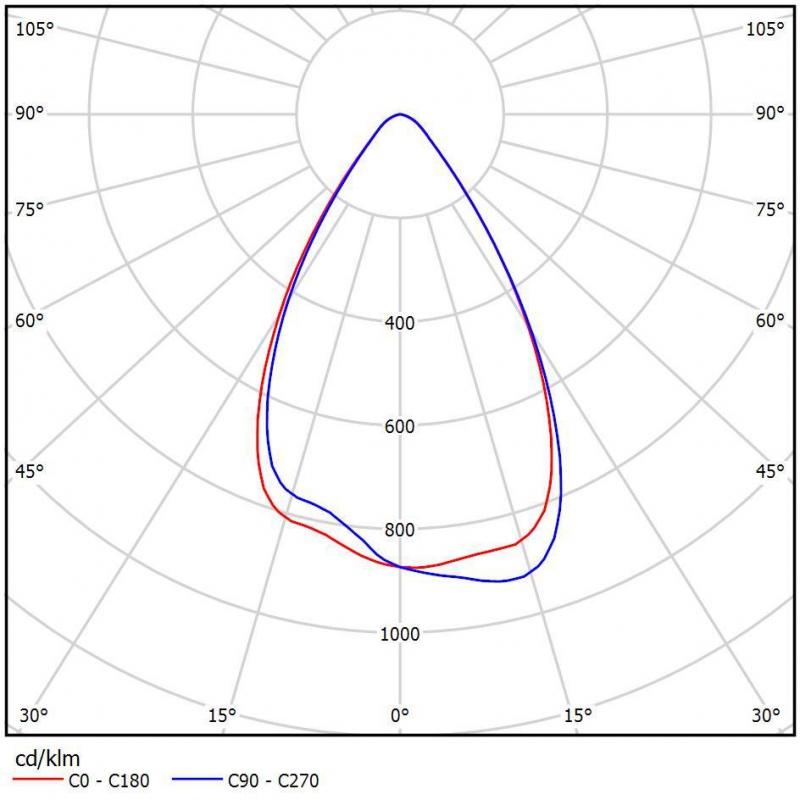

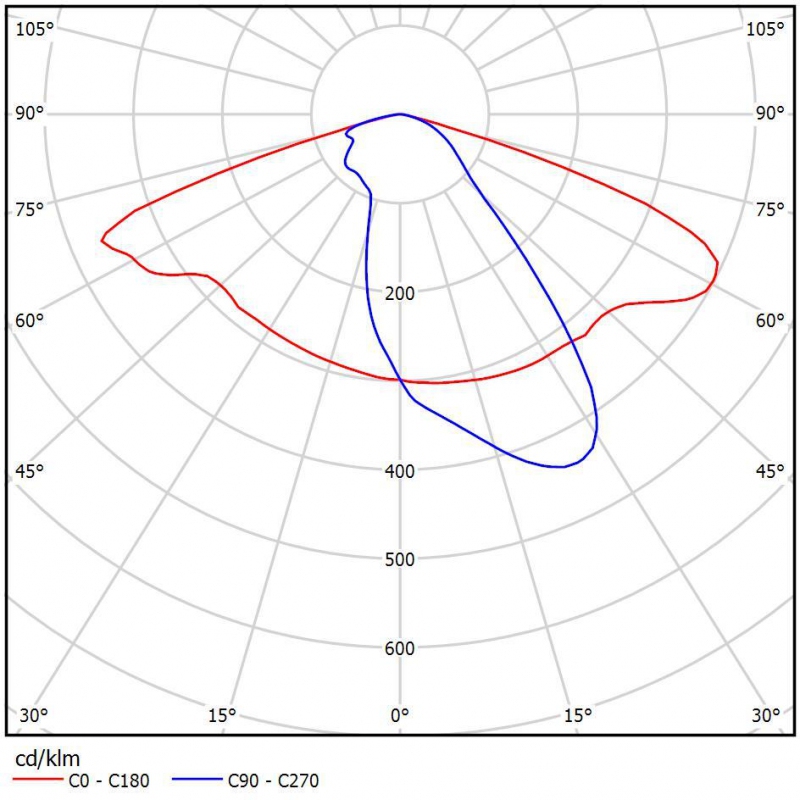

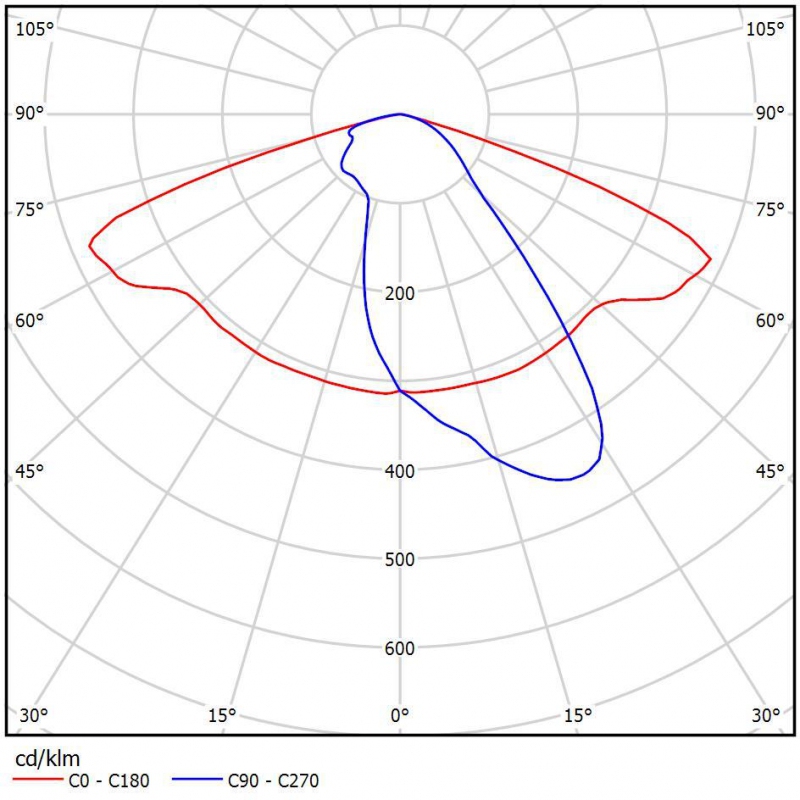

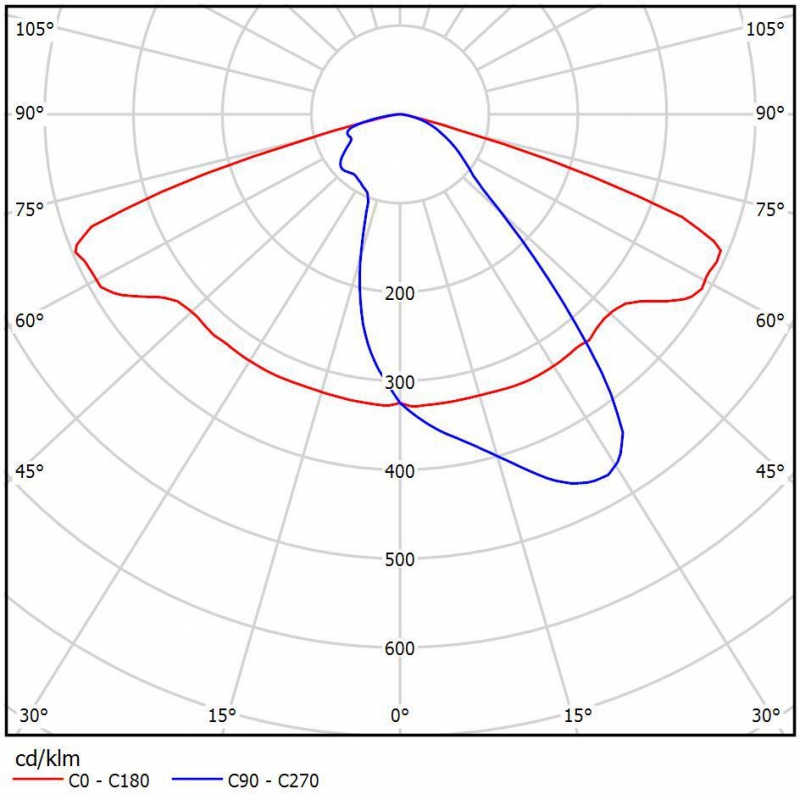

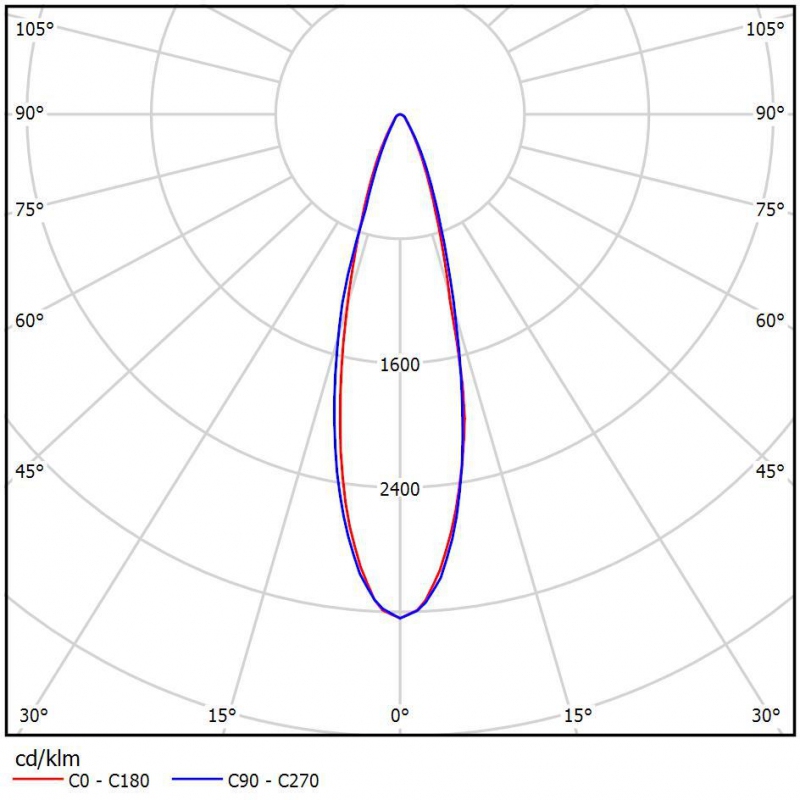

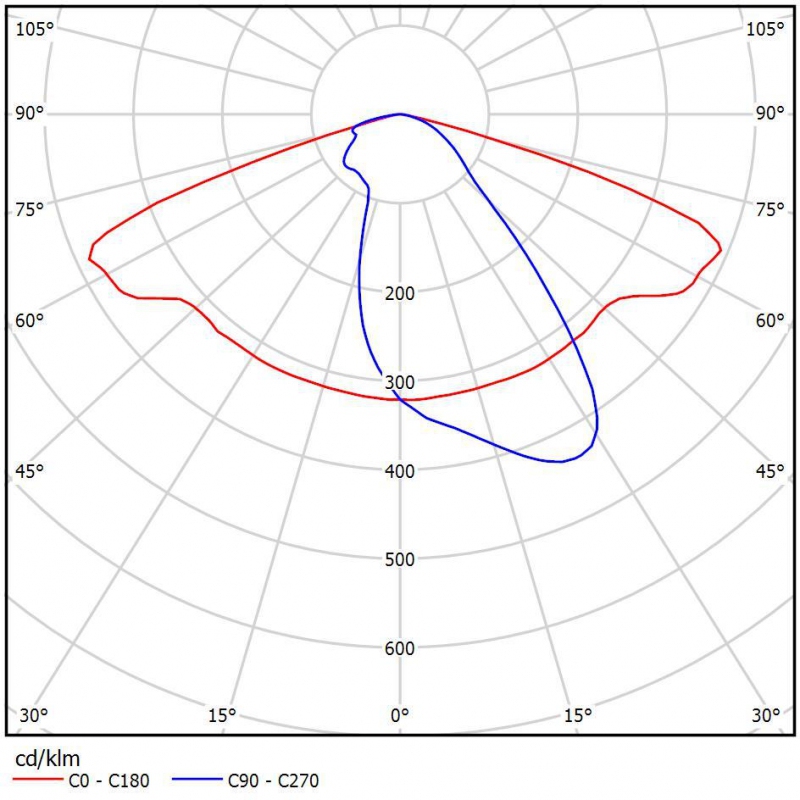

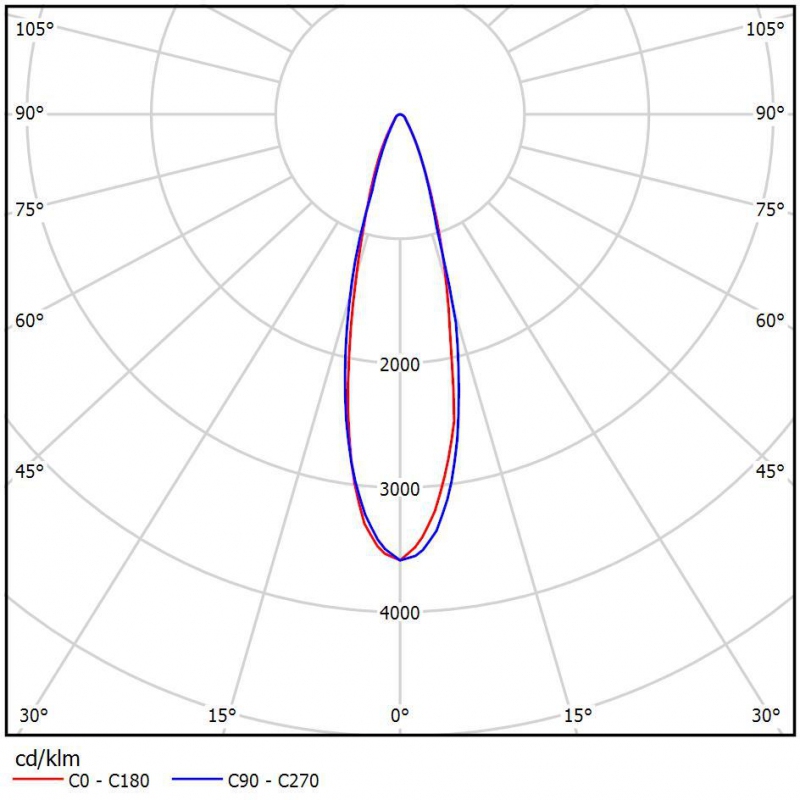

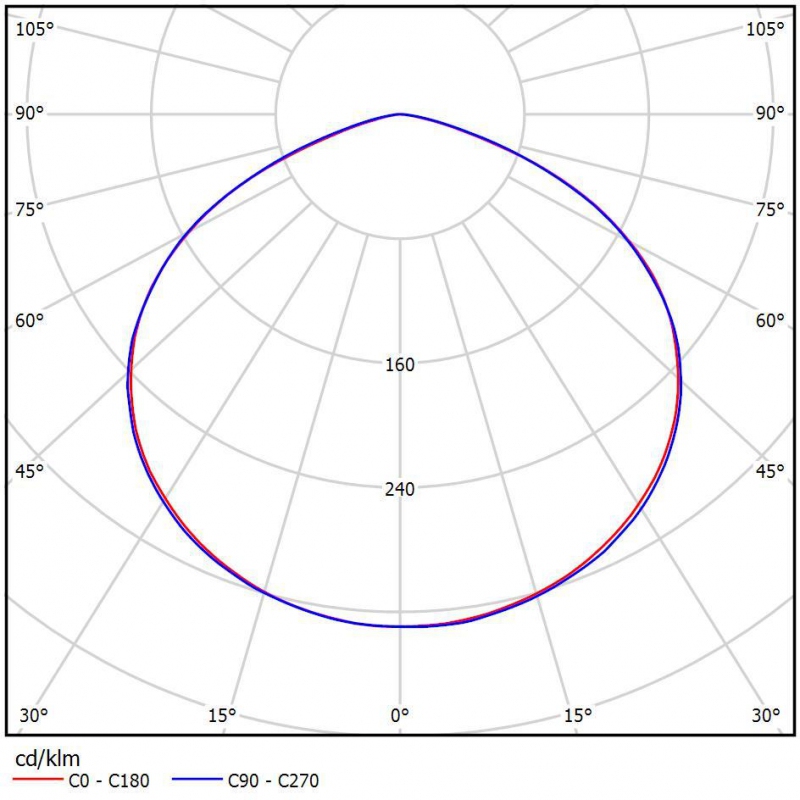

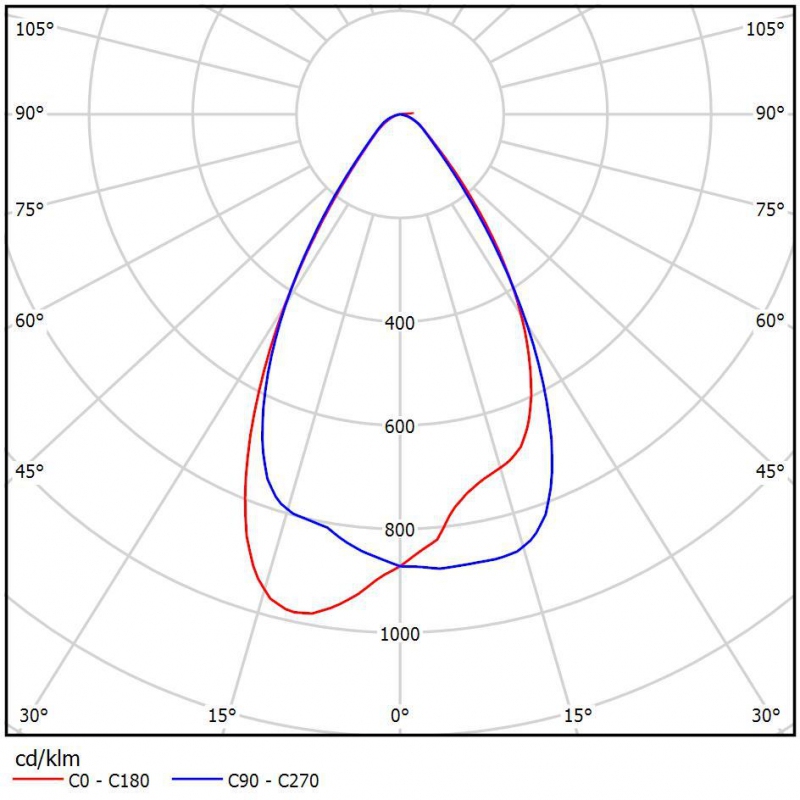

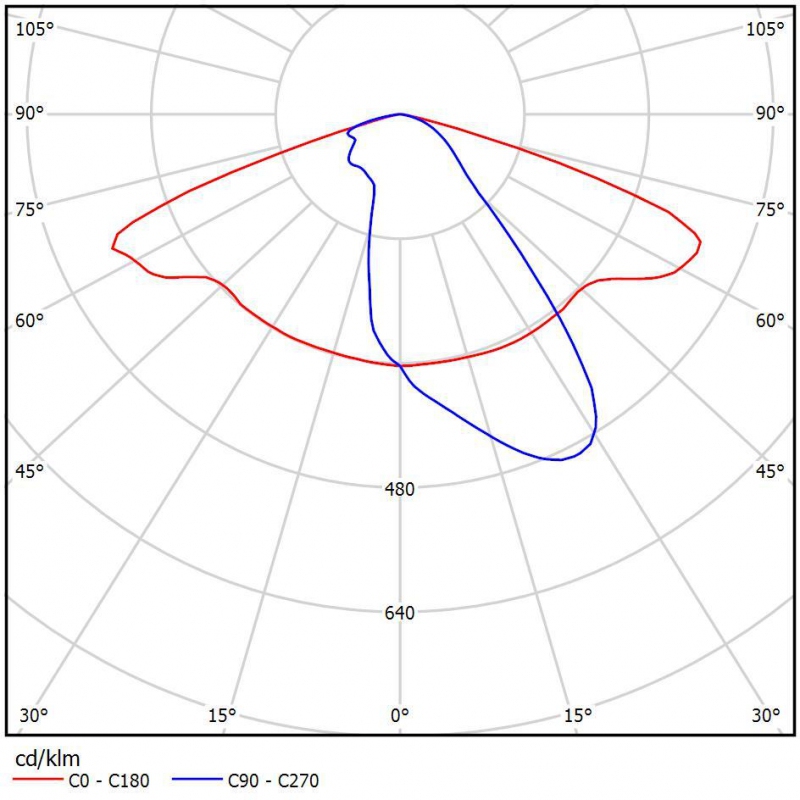

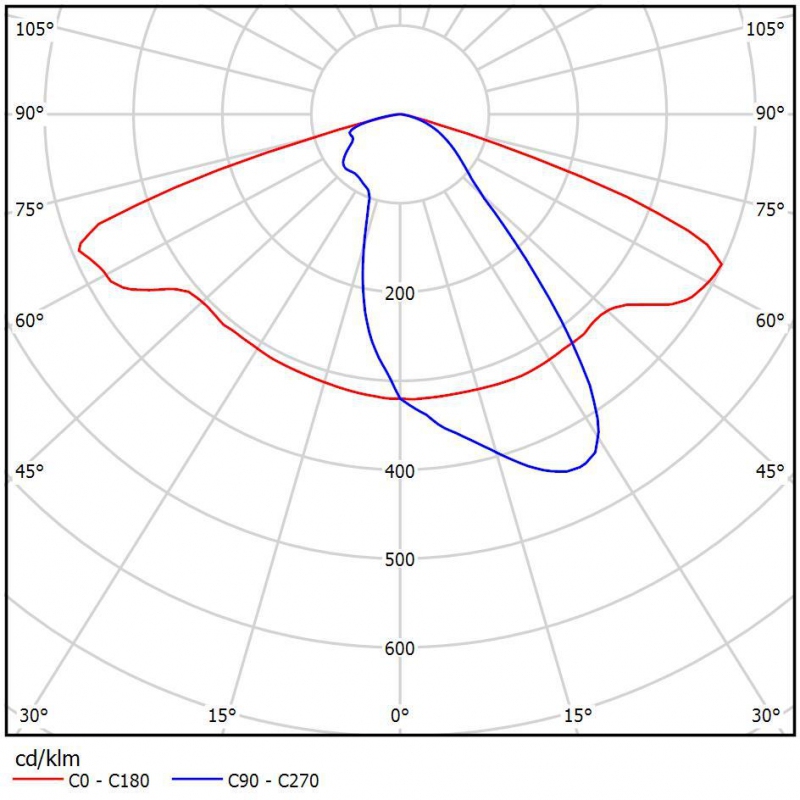

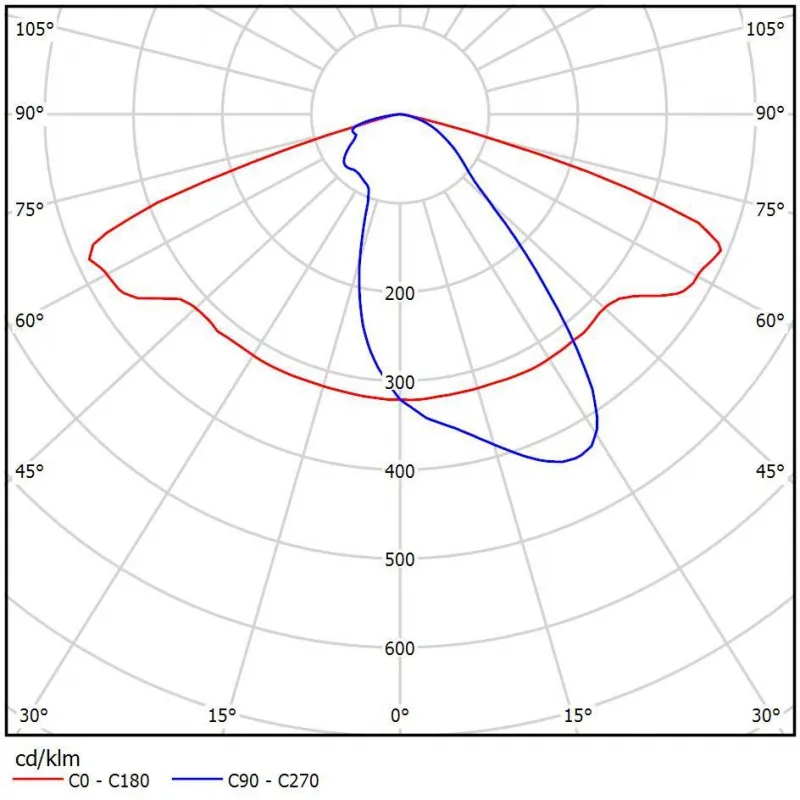

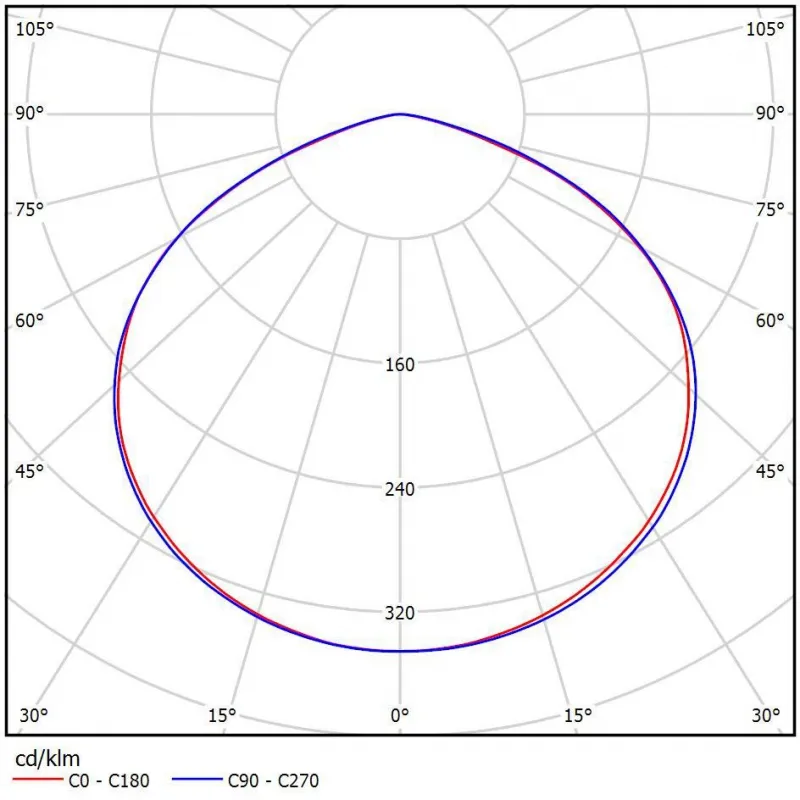

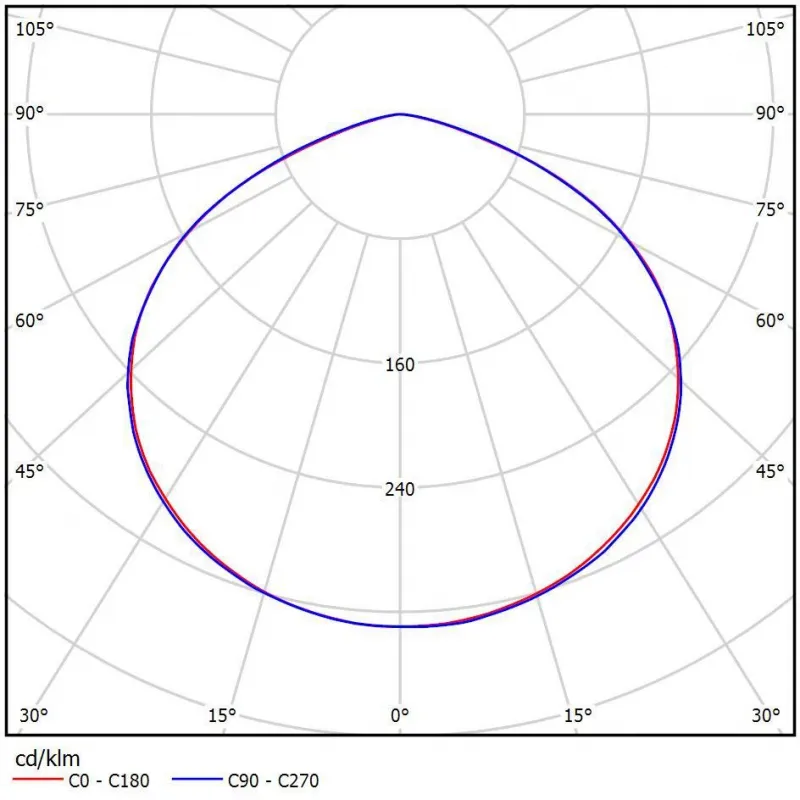

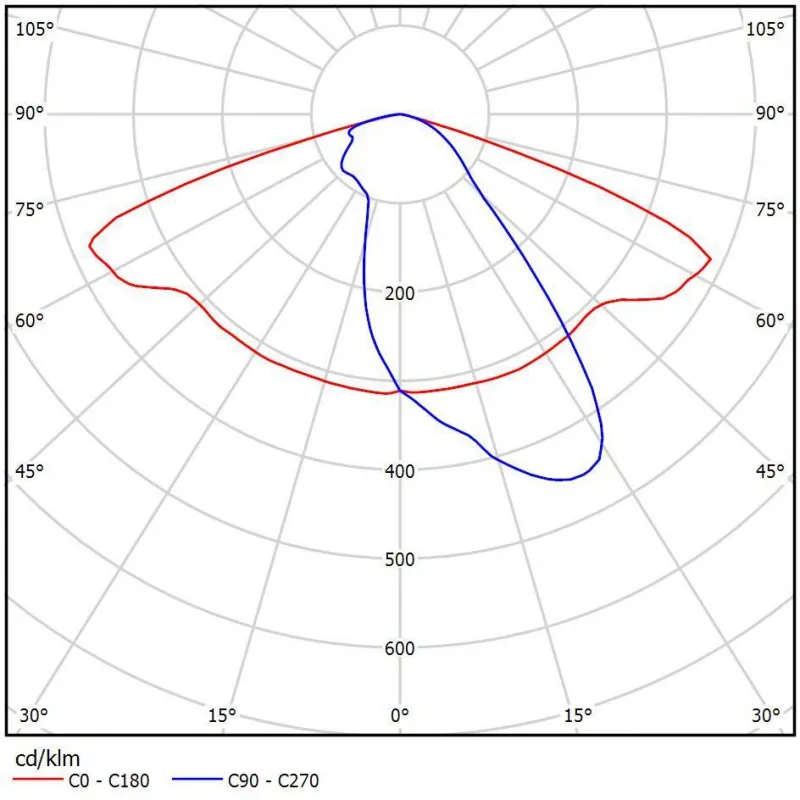

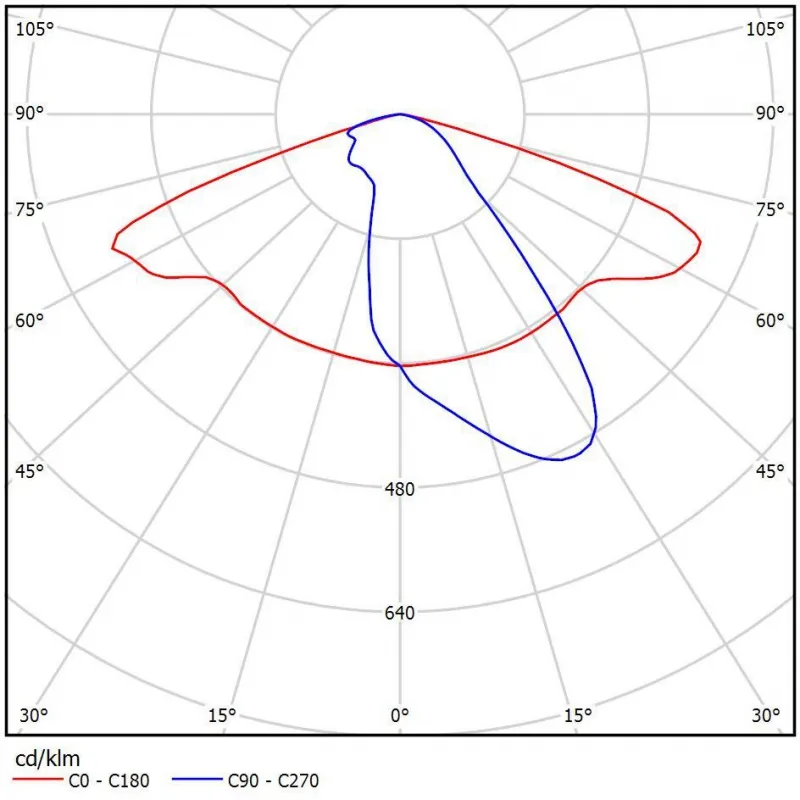

Тип кривой силы света |

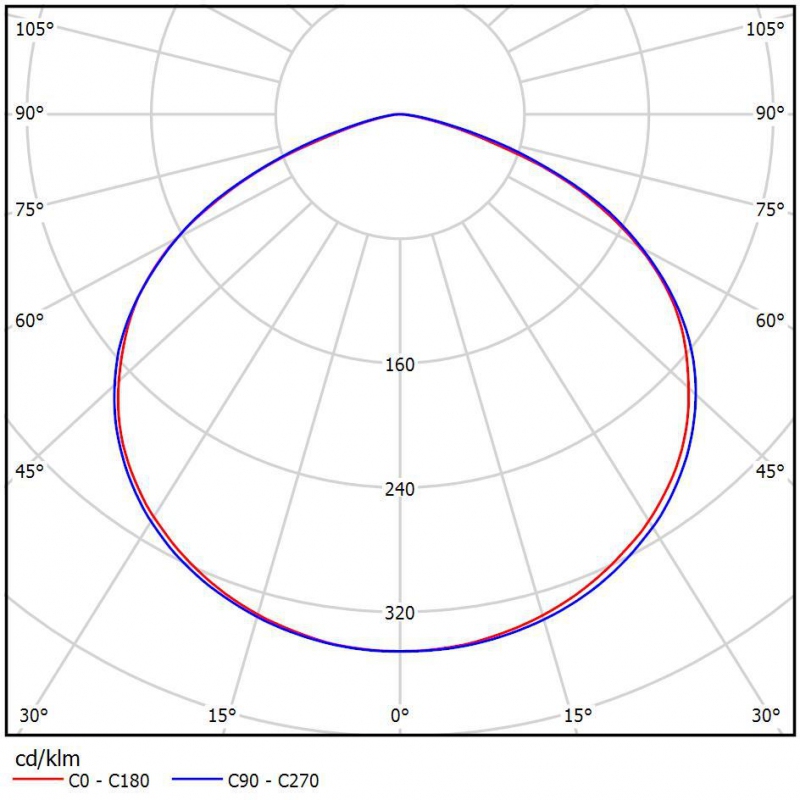

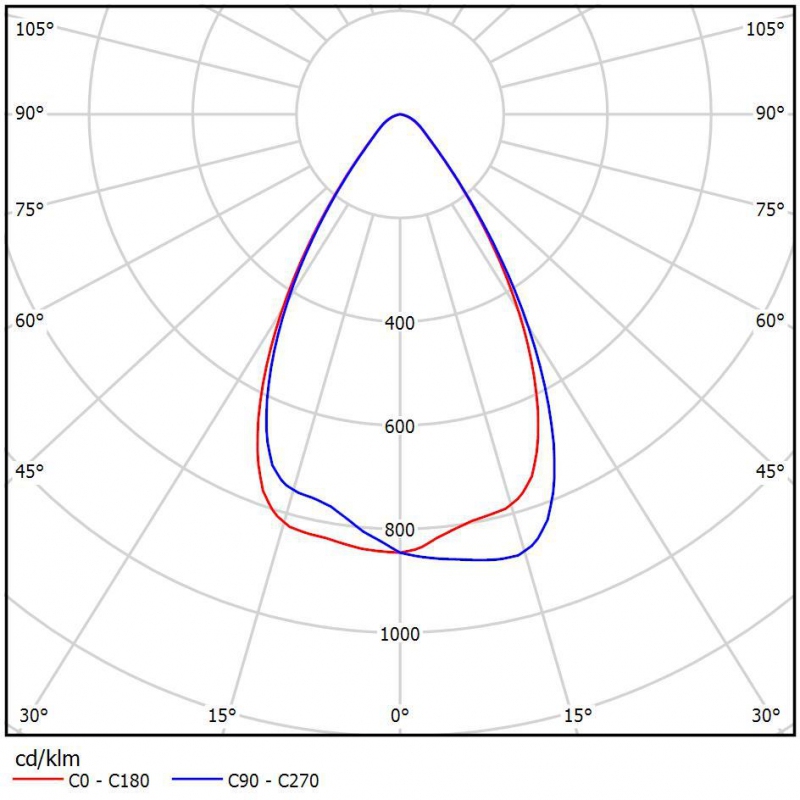

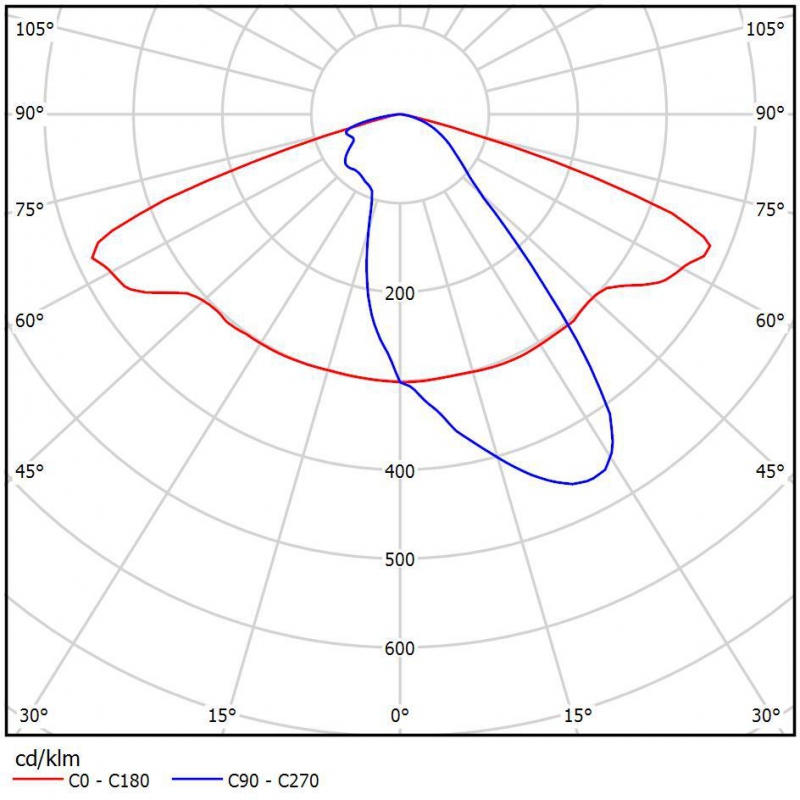

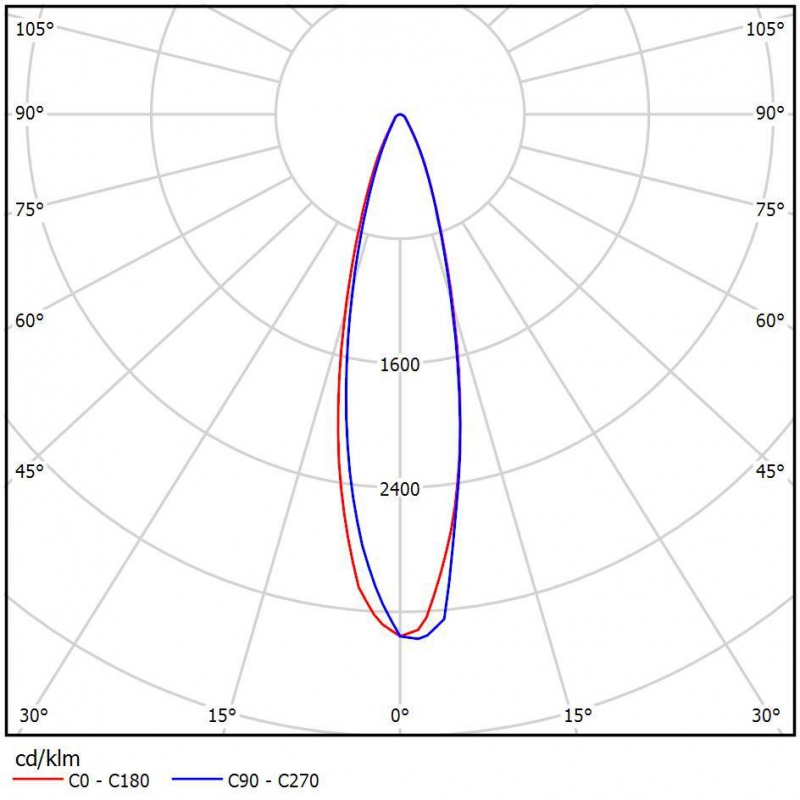

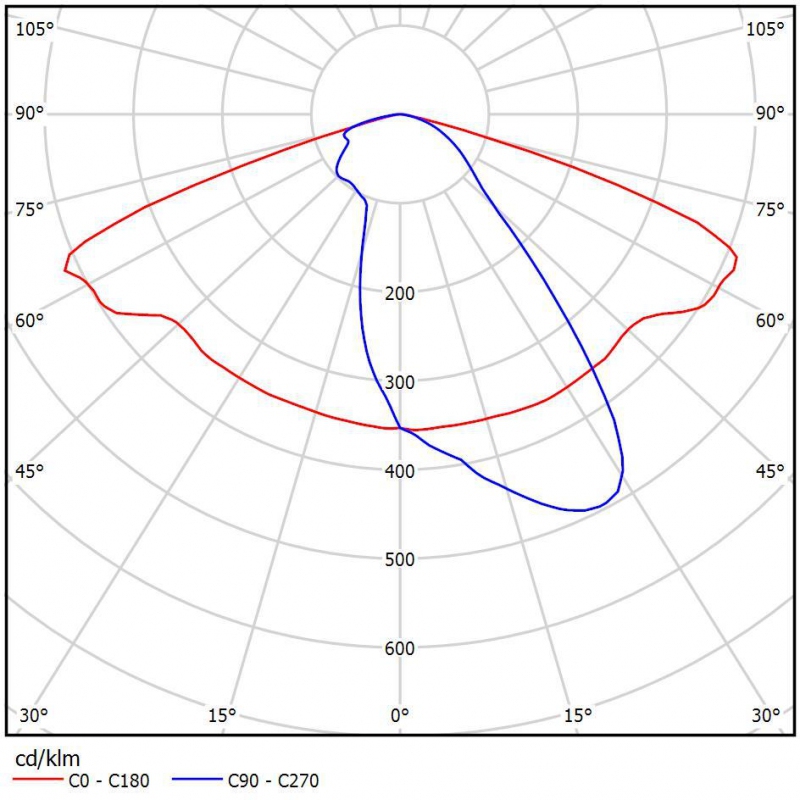

Г65-глубокая 65°, Д120-косинусная 120°, К30-концентрированная 30°, Ш-широкая, Ш-широкая, асимметричная |
Корпус светильника |
сплав алюминия (с анодированным или полимерным покрытием) |
Материал рассеивателя |
оптика Ledil (ПММА) |
Крепление |
консольное, Ø трубы 48 мм |

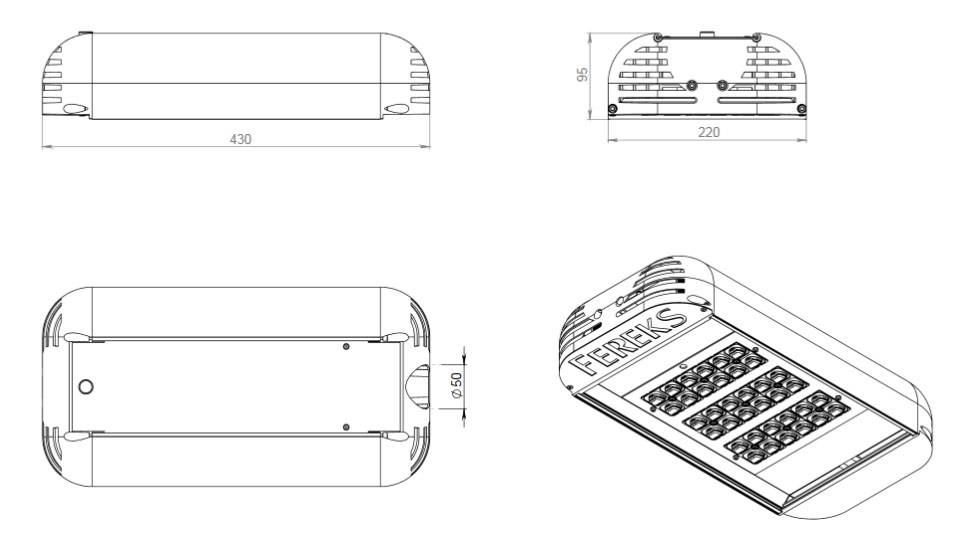

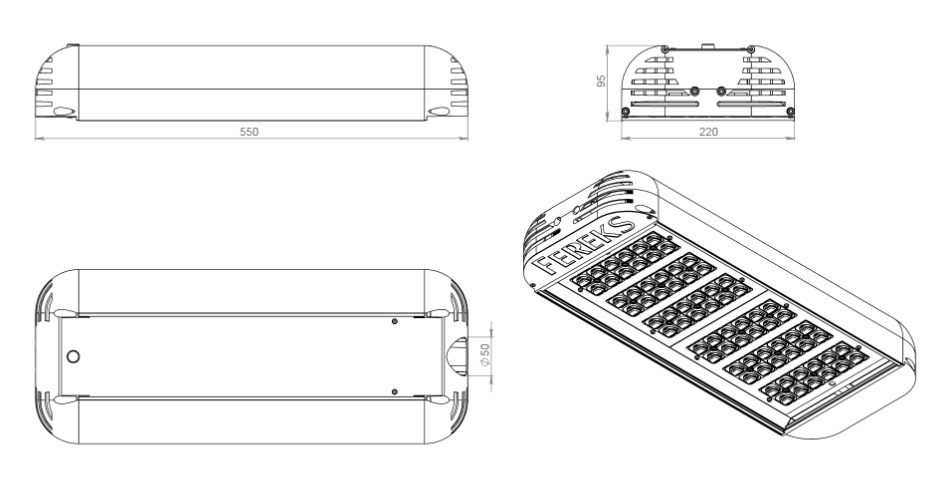

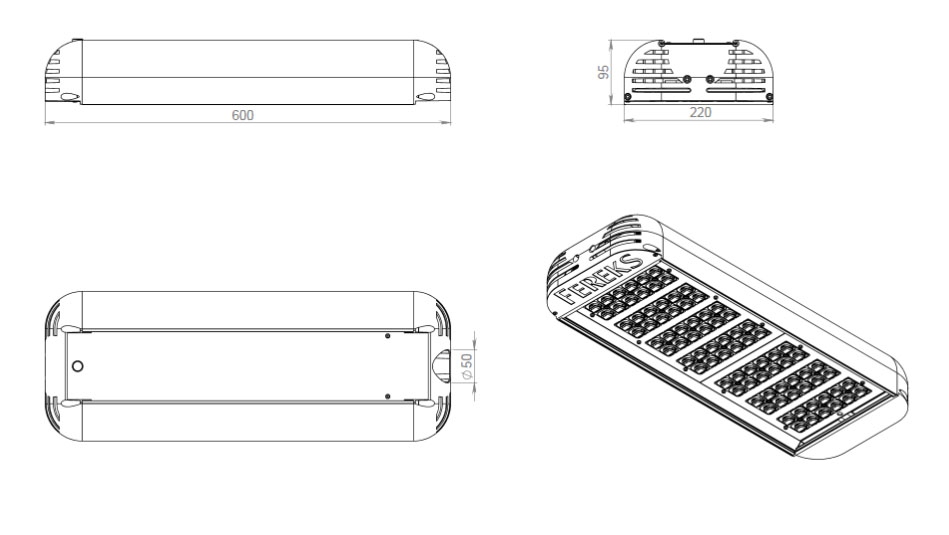

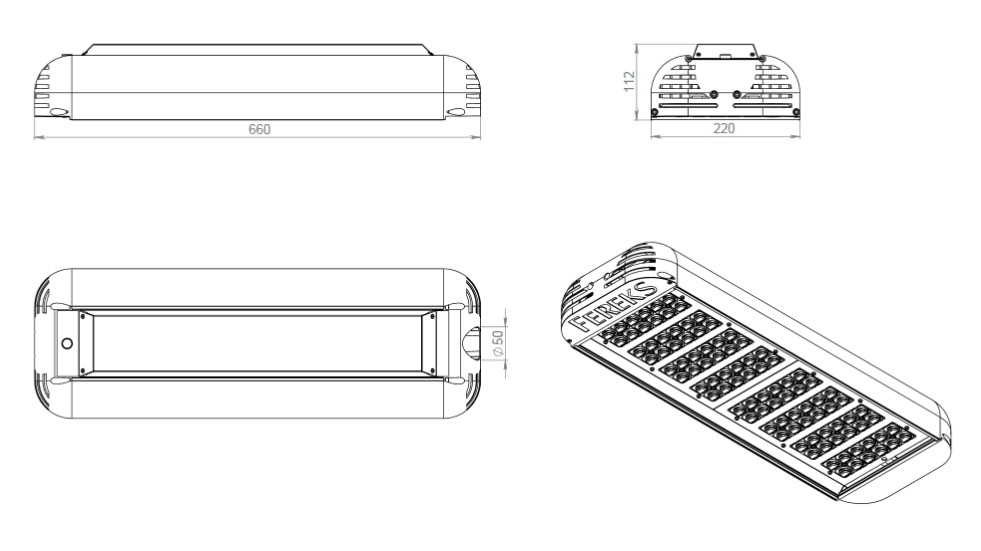

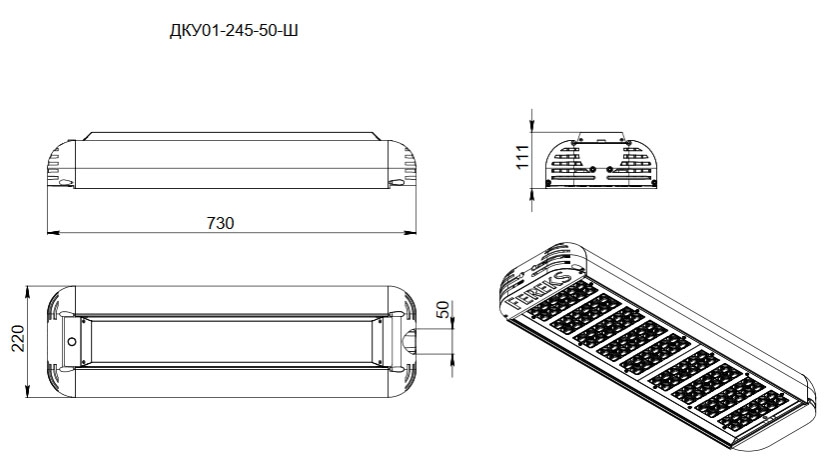

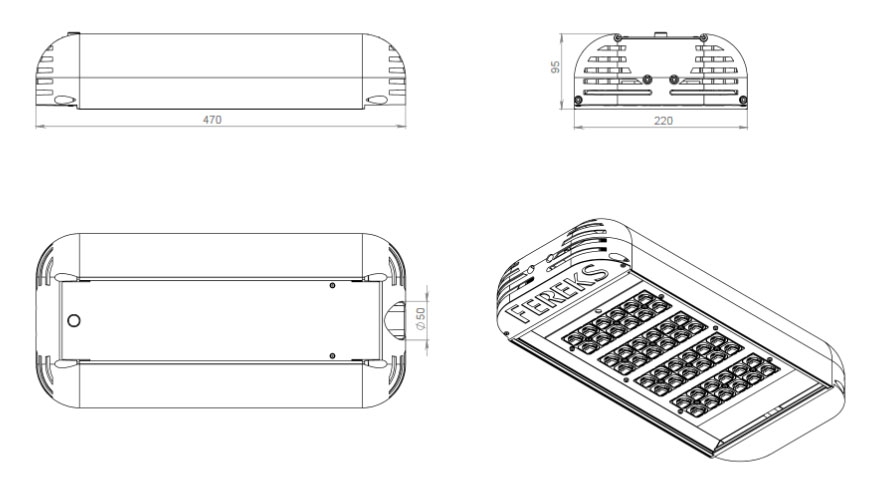

Габаритные размеры светильника,мм |
220х95х430/470/510/550/600, 220х112х660, 220х110х730/790 |
Масса светильника не более,кг |
5,5 |
Ресурс работы светильника не менее, ч |
50 000 |
Заводская гарантия на светильник, лет |
5-11,5 |
Таблица кодов заказа светильников
Модификация | Кол-во светодиодов | Потребляемая мощность, Вт | Световой поток, Лм | КСС | Схема |
---|---|---|---|---|---|
ДКУ 01-78-50-Г65 (замена ДКУ 01-80-50-Г65) | 36 | 78 | 11520 | КСС | Размеры |
ДКУ 01-78-50-Д120 (замена ДКУ 01-80-50-Д120) | 36 | 78 | 11520 | КСС | Размеры |
ДКУ 01-78-50-К30 (замена ДКУ 01-80-50-К30) | 36 | 78 | 11520 | КСС | Размеры |
ДКУ 01-78-50-Ш (замена ДКУ 01-80-50-Ш) | 36 | 78 | 11520 | КСС | Размеры |
ДКУ 01-104-50-Г65 (замена ДКУ 01-110-50-Г65) | 48 | 104 | 15360 | КСС | Размеры |
ДКУ 01-104-50-Д120 (замена ДКУ 01-110-50-Д120) | 48 | 104 | 15360 | КСС | Размеры |
ДКУ 01-104-50-К30 (замена ДКУ 01-110-50-К30) | 48 | 104 | 15360 | КСС | Размеры |
ДКУ 01-104-50-Ш (замена ДКУ 01-110-50-Ш) | 48 | 104 | 15360 | КСС | Размеры |
ДКУ 01-130-50-Г65 (замена ДКУ 01-135-50-Г65) | 60 | 130 | 19200 | КСС | Размеры |
ДКУ 01-130-50-Д120 (замена ДКУ 01-135-50-Д120) | 60 | 130 | 19200 | КСС | Размеры |
ДКУ 01-130-50-К30 (замена ДКУ 01-135-50-К30) | 60 | 130 | 19200 | КСС | Размеры |
ДКУ 01-130-50-Ш (замена ДКУ 01-135-50-Ш) | 60 | 130 | 19200 | КСС | Размеры |
ДКУ 01-156-50-Ш (замена ДКУ 01-165-50-Ш) | 72 | 156 | 23040 | КСС | Размеры |
ДКУ 01-182-50-Ш (замена ДКУ 01-190-50-Ш) | 84 | 182 | 26880 | КСС | Размеры |
ДКУ 01-208-50-Ш (замена ДКУ 01-220-50-Ш) | 96 | 208 | 30720 | КСС | Размеры |
ДКУ 01-234-50-Ш (замена ДКУ 01-245-50-Ш) | 108 | 234 | 34560 | КСС | Размеры |
ДКУ 01-260-50-Ш (замена ДКУ 01-270-50-Ш) | 120 | 260 | 30729 | КСС | Размеры |
