СС-8,15/6,5 Стойка светофорная высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СС-8,15/6,5 |
| Установка: | Непосредственно на стойку или с выносом над проезжей частью. |
| Размер фланца: | 395 мм |
| Вес: | 193 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | L, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СС-8,15/6,5-1**-ц | ЗФ-24/8/Д310-3,0-б | 193 | 8150 | 3000 | 6500 | М24 | 395 | 310 | 450 | 100 |
H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.
ОПИСАНИЕ
Стойки для светофора СС-8,15/6,5 – конструкции высотой 8,15 м, установка которых вдоль автотрасс и транспортных развязок позволяет решить вопрос регулирования движения посредством размещения светофоров. Для изготовления опоры используются стальные трубы разной длины и диаметра. Конструкция столба закрывается сверху чугунным колпаком, в нижней части устойчивость и прочность изделия обеспечивается наличием чугунного стакана.
Изделие надежно защищено от коррозии и внешних факторов обработкой горячим цинкованием. Создаваемый на поверхности металла слой цинка не позволяет проникать и распространяться ржавчине, что увеличивает продолжительность эксплуатации столба. Конструкция изделий выполняется в прямом либо Г-образном исполнении, что востребовано в ситуациях, когда размещение светофора требуется над проезжей частью.
Установка стоек производится на железобетонное основание. Опора фиксируется болтами, укрепляющими стакан столба.
фото с объектов
|
|
Фотогалерея
-

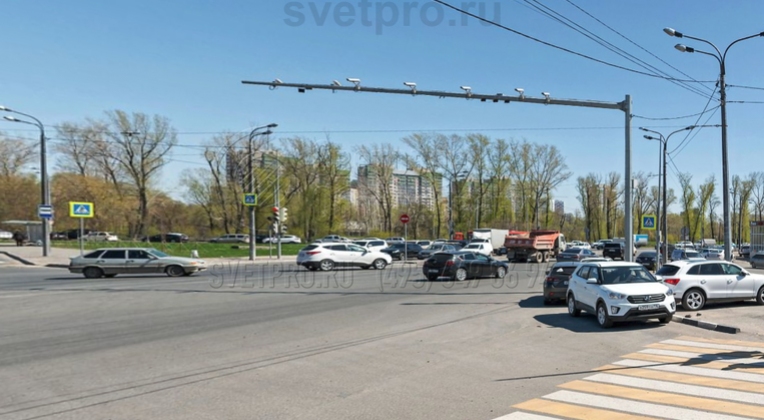

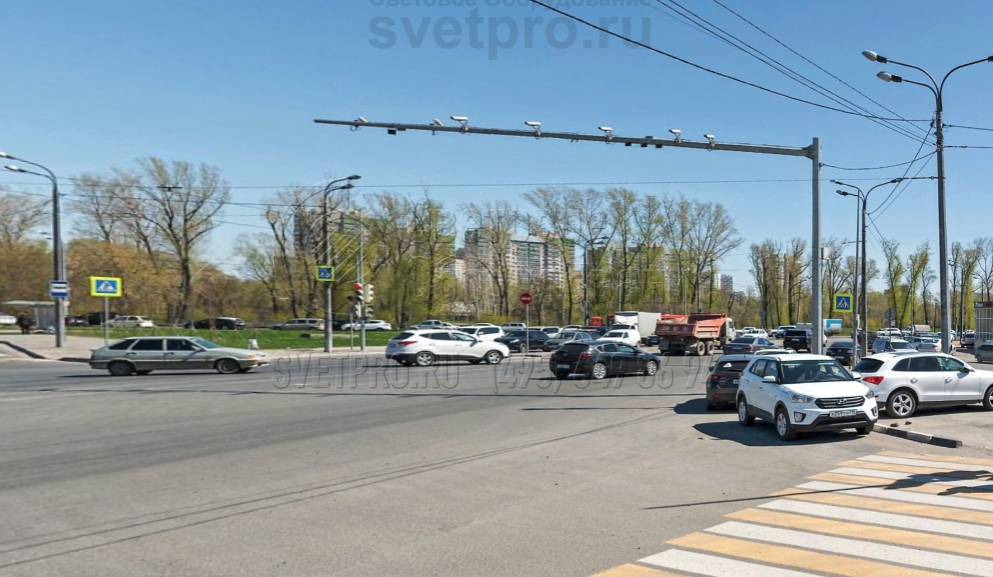

1. У светофорной стойки, которая изображена на фото, длина наклонного элемента составляет 6,5 метра, а высота вертикальной части 8,15 метров. Это дает возможность удобно разместить большое количество регулирующего оборудования и камер наблюдения за дорожной обстановкой.
-

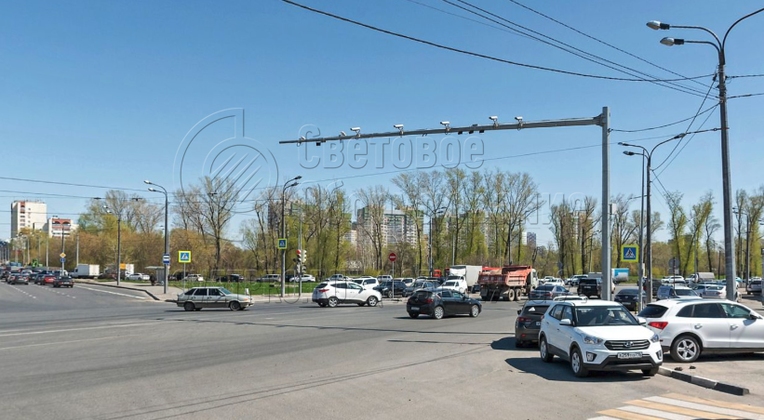

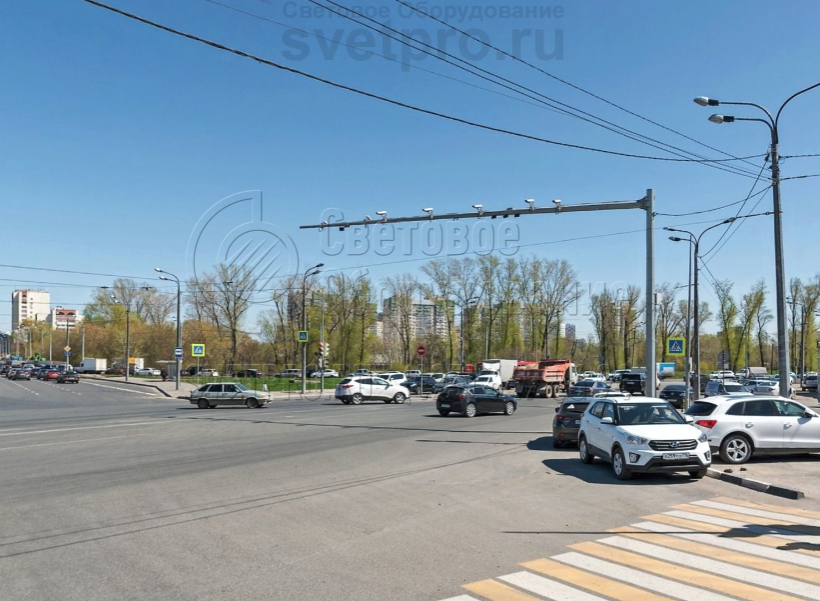

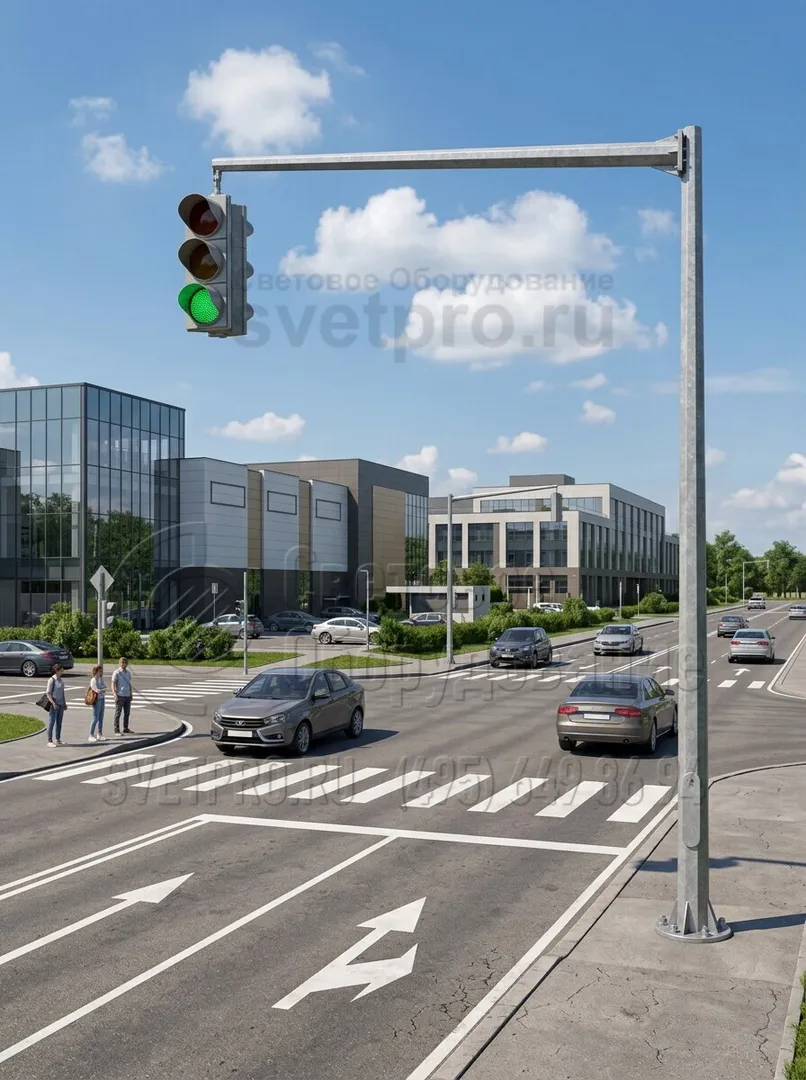

2. Несмотря на громоздкость конструкции, которая изображена на фото, монтировать ее на месте достаточно просто. Для выравнивания наземной части нужно правильно установить закладную деталь. При прикручивании фланца болтами весь ствол займет правильное положение по вертикальной оси. -

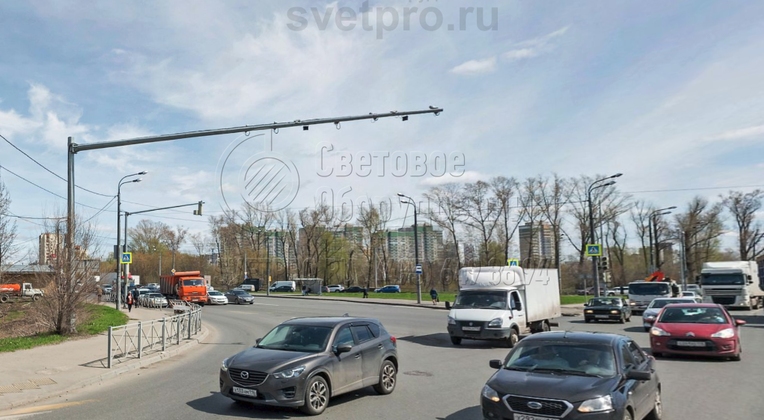

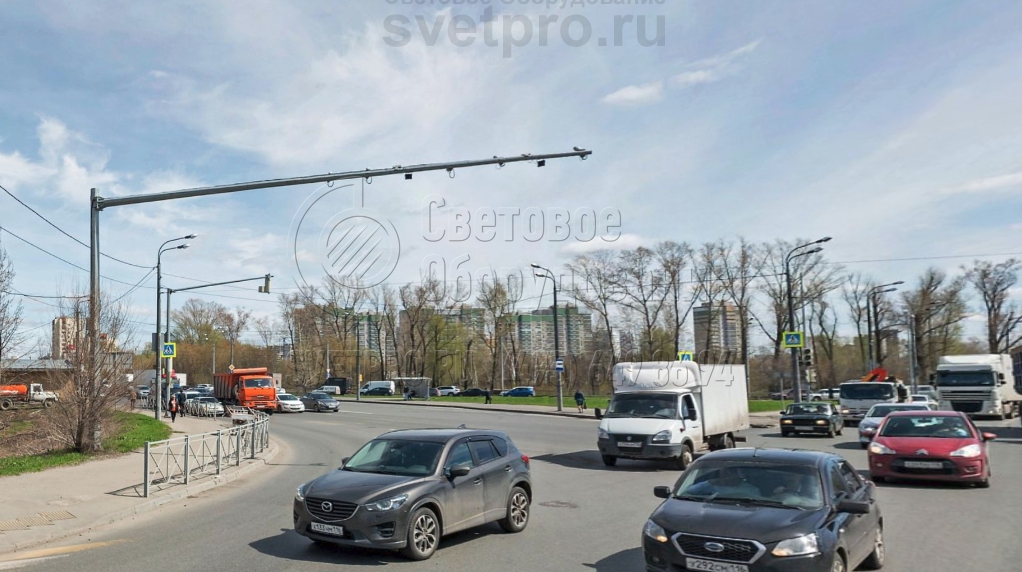

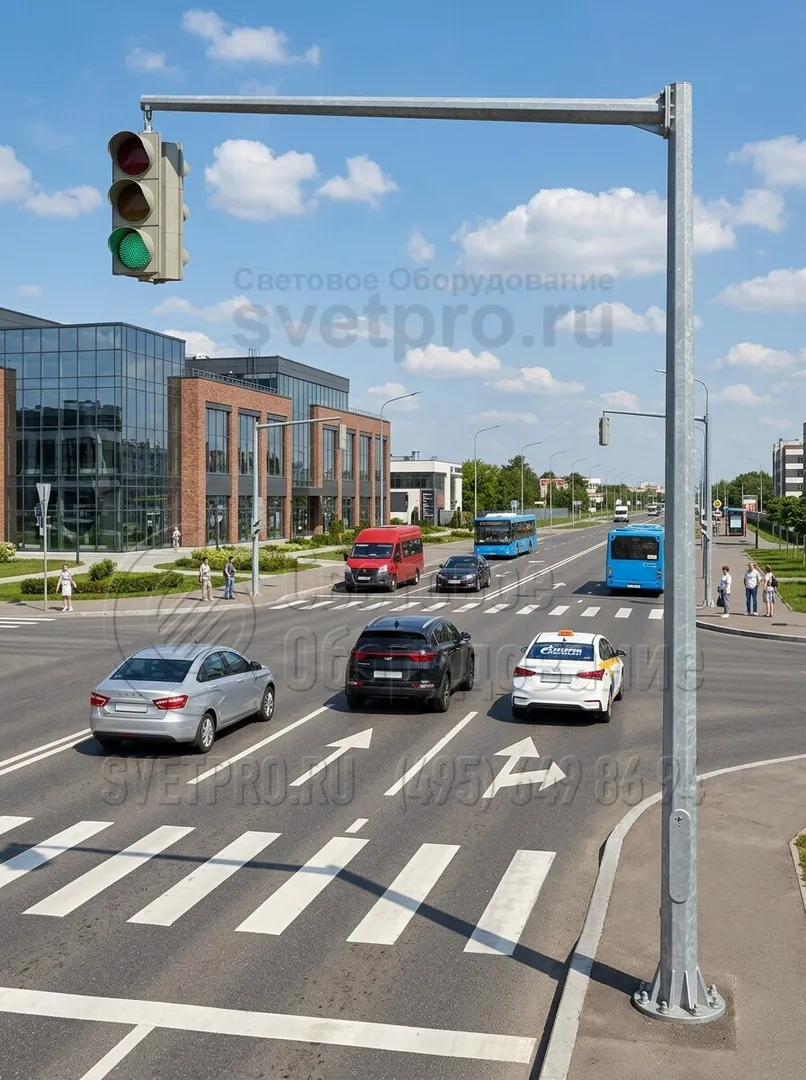

3. Коммутационные провода и силовые линии прокладываются внутри светофорной стойки. А кабели питания подводятся под землей. Поэтому вся опора освещения надежно защищена от внешних воздействий. Работоспособность оборудования сохраняется независимо от внешних факторов.
