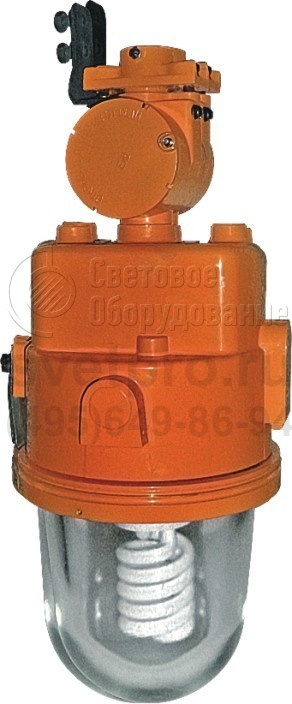

ФСП69 Светильник подвесной для ламп КЛЛ, ЛЛ

Главная > Бренды > Ашасветотехника > ФСП69 Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Компактная люминесцентная лампа (КЛЛ)
Цоколь: E27, PL-T/4p
Номинальное напряжение: 220; 240 В
Номинальная частота: 50; 60 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: ФСП69
Мощность: 42/45 Вт
Гарантийный срок: 18 мес.
Световой поток: 2700-3200 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Модель ФСП69 ориентирована на эксплуатацию в условиях, отягощаемых наличием пылевых, газообразных частиц и взвесей, способных к воспламенению или взрыву: химические, деревообрабатывающие, лакокрасочные предприятия, АЗС, ГНС.

Подвесной монтаж на профиль, трубу, потолок, поворотная фиксация на плоские поверхности, в том числе пол, выполняется с использованием дополнительных аксессуаров: скобы или подвеса.

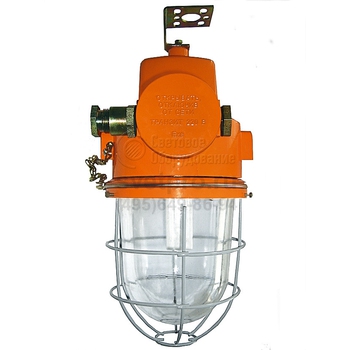

Применяемые в версиях изделия КЛЛ (45 и 42 Вт) излучают световой поток 2700 (3200) лм. Их работу поддерживает ПРА электронного типа, расположенный в корпусе. Модель имеет модификации с верхней и боковой вводной коробкой. Боковое исполнение комплектуется кабельным вводом и пробкой-заглушкой (индивидуальное подключение). При транзитном подключении приобретаются дополнительные вводы.

Взрывонепроницаемость (исполнение 1ExdIICT6), кроме вводов (трубы при верхней коробке) и установки ЭПРА в корпусе, обеспечивает резьбовое объединение частей алюминиевого корпуса, применение герметика при фиксации боросиликатного стеклянного колпака в опорном кольце. Светильник ФСП69 можно дополнить металлической сеткой с порошковым окрашиванием (как и корпус) и внешним отражателем.

КОНСТРУКЦИЯ

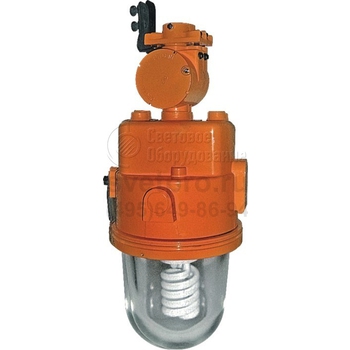

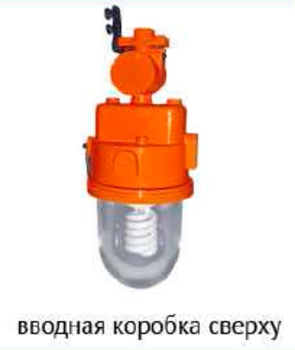

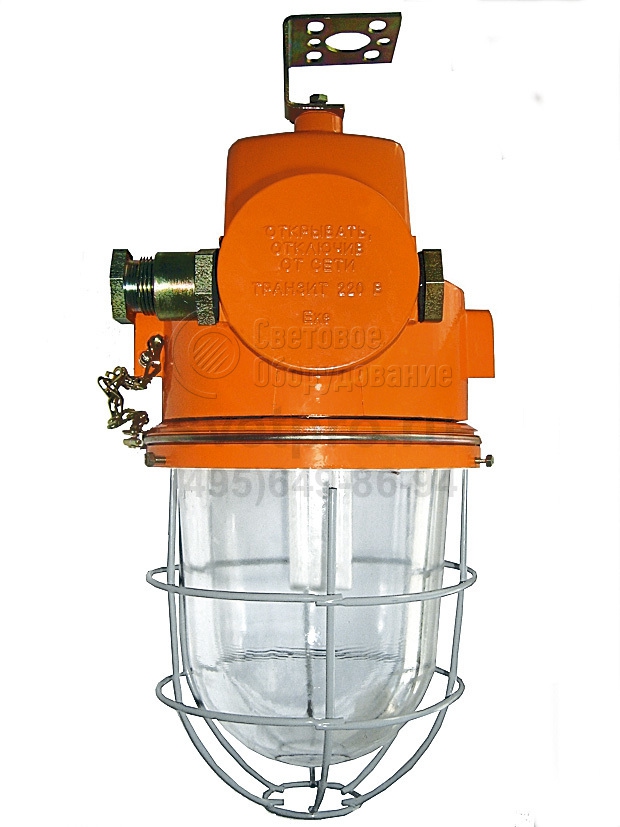

Конструкция светильников соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1 Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса и крышки вводной коробки резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Элементы ПРА установлены внутри корпуса. При расположении вводной коробки сбоку светильники выпускаются с одним или двумя кабельными вводами, что позволяет осуществлять индивидуальное или транзитное подключение к электросети. При расположении вводной коробки сверху - ввод электропитания проводами или кабелем через трубу G3/4.

Исполнение по взрывозащите

1ExdIICT6

Источники света

Обозначение Мощность, Вт Световой поток, Лм
ФСП69 (КЛЛ PHILIPS MASTER PL-T/4p) 42 3200
ФСП69 (КЛЛ NAKAI NE FS-uniprof) 45 2700

Технические данные

Температура окружающей среды от -25° С до +50°С
Электрическая схема прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля, мм 7-14(16-для вводной коробки сверху)
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод (вводная коробка сбоку) - 1 шт.
  • пробка-заглушка (вводная коробка сбоку) - 1 шт.
  • лампа - 1 шт.

Принадлежности по дополнительному заказу:

  • защитная сетка
  • внешний отражатель
  • кабельный ввод (для транзитного подкл-я)
  • универсальный подвес
  • поворотная скоба
  • компактный подвес
  • комбинированный подвес

Пример записи заказа:

а) при комплектации лампой PHILIPS
1. Светильник ФСП69-42-019
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель

б) при комплектации лампой NAKAI
1. Светильник ФСП69-45-023
2. Универсальный подвес
3. Защитная сетка
4. Внешний отражатель

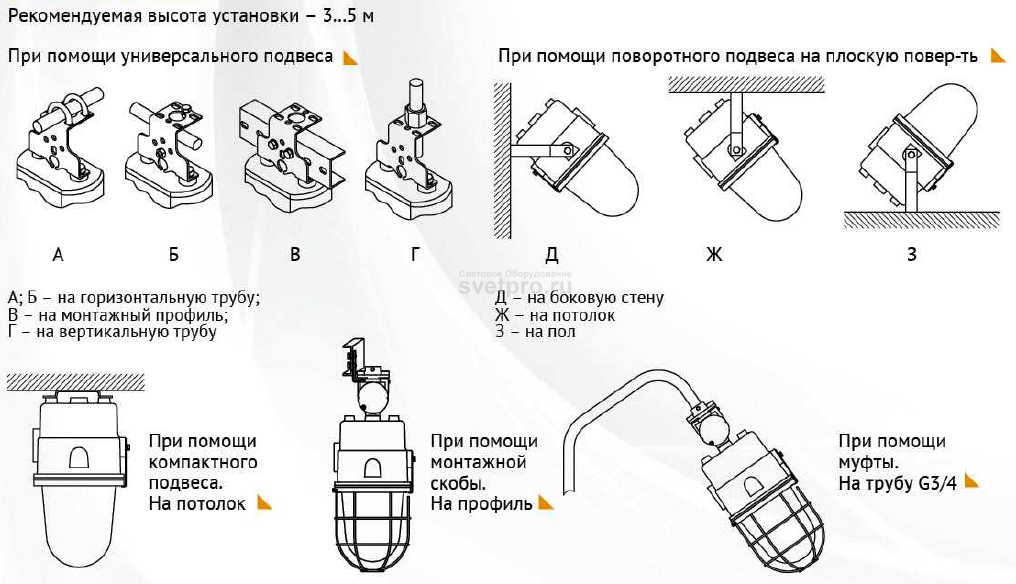

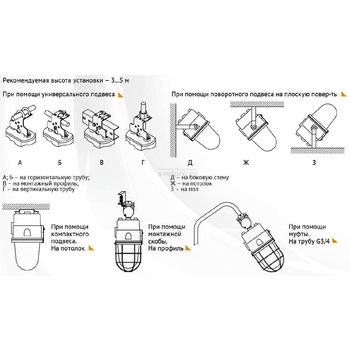

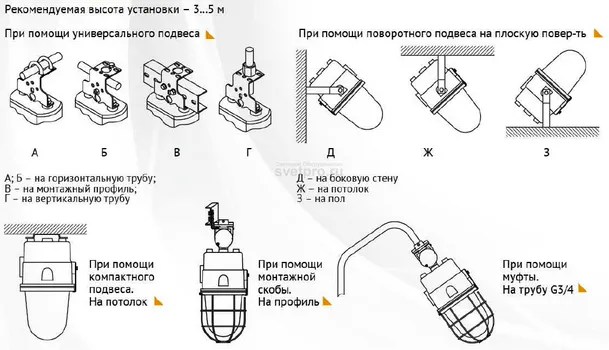

Варианты установки

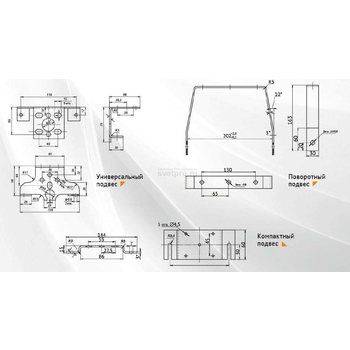

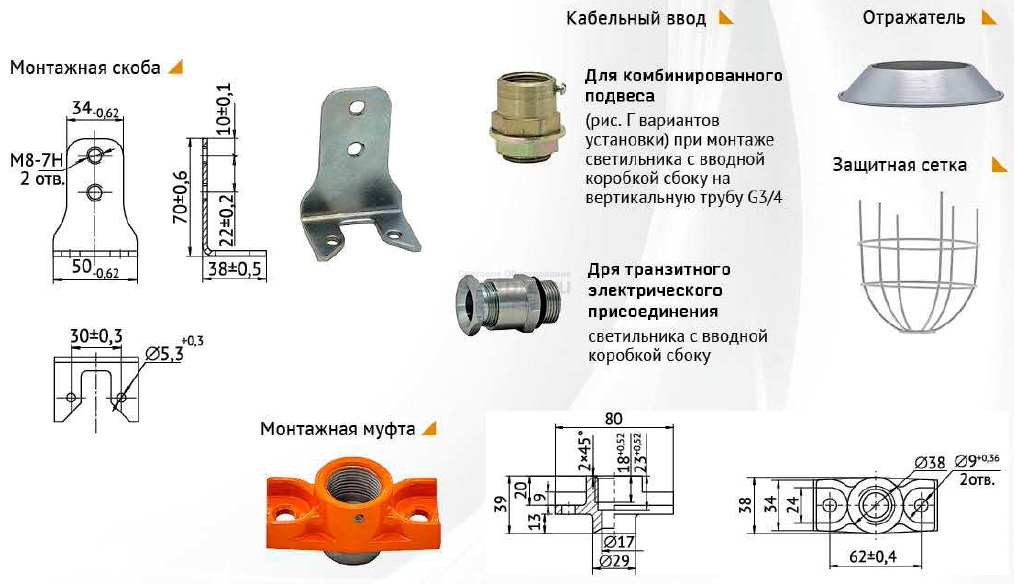

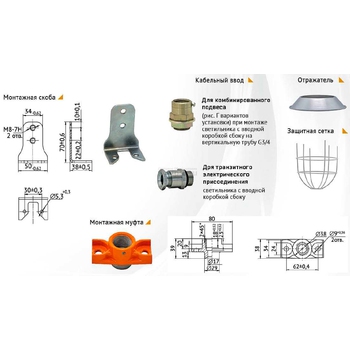

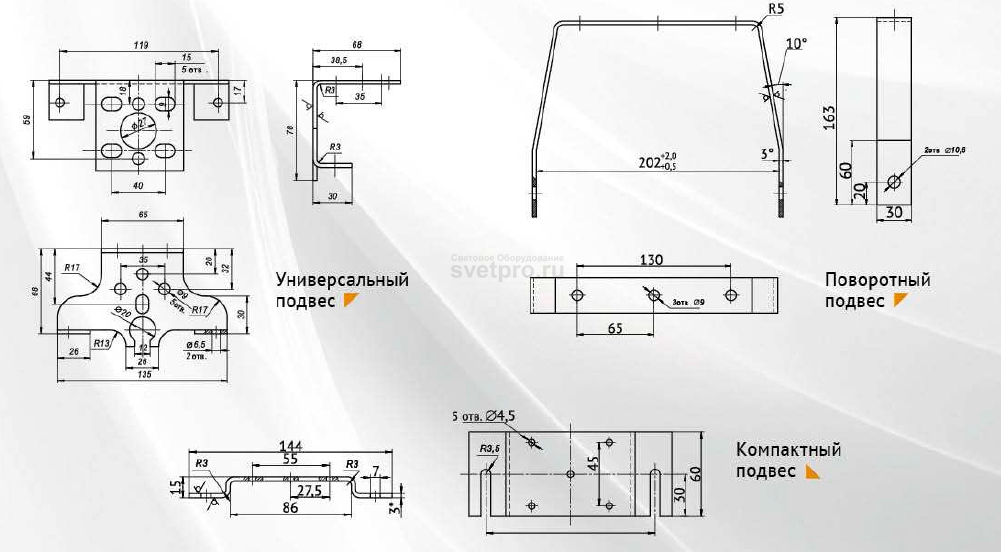

КРЕПЕЖНЫЕ И ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ

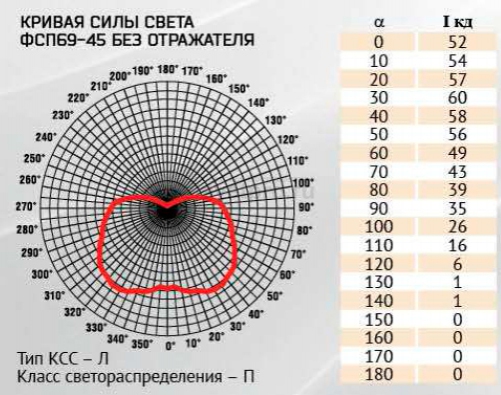

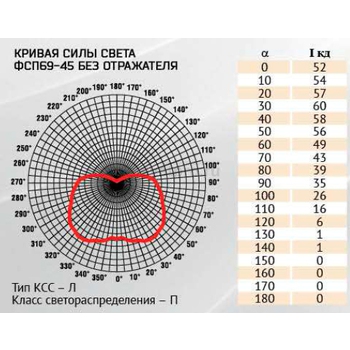

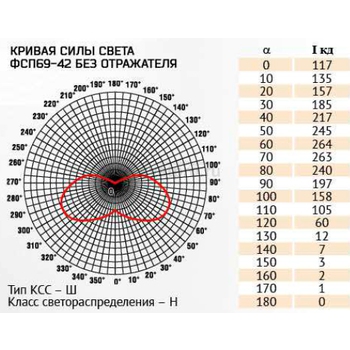

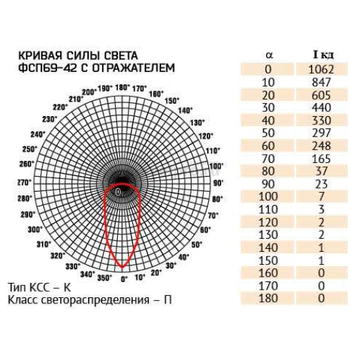

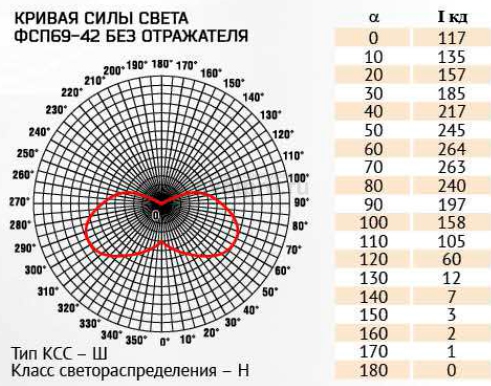

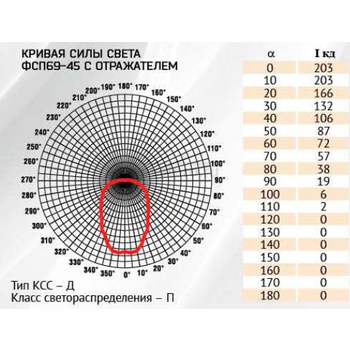

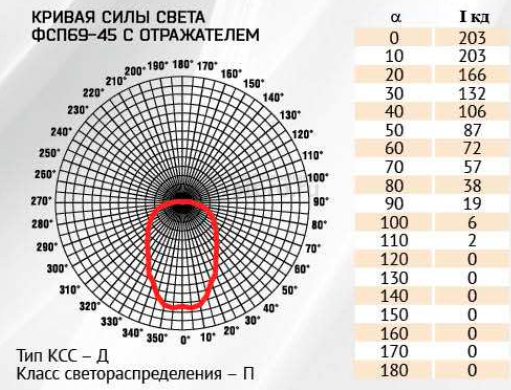

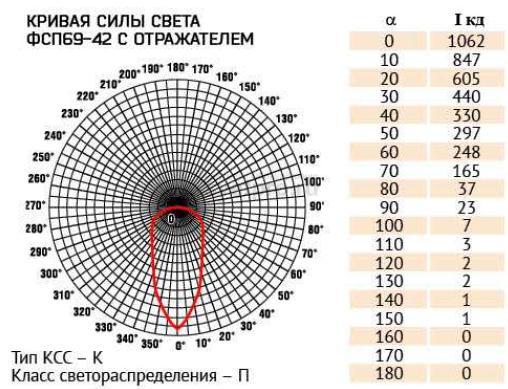

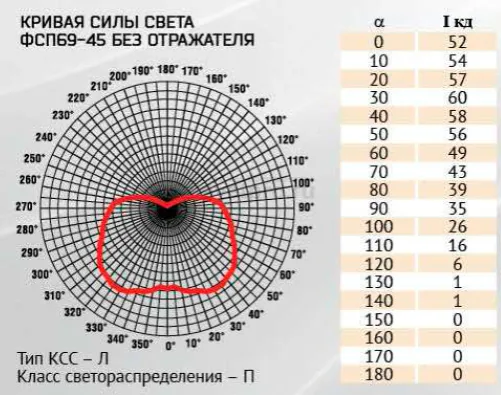

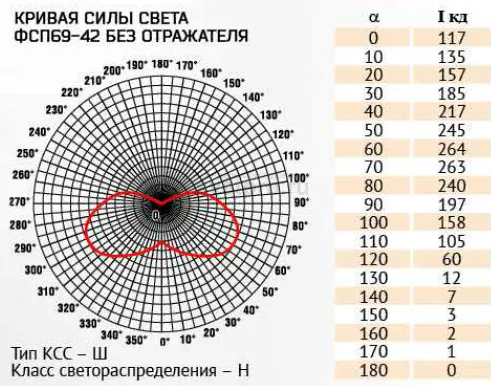

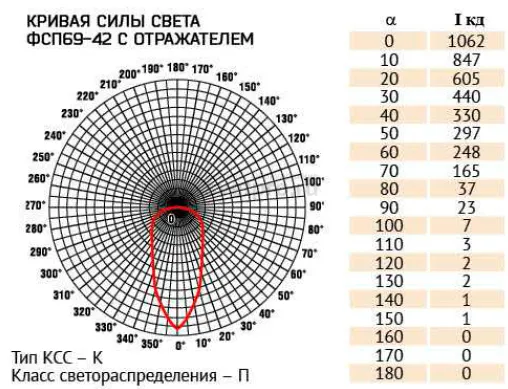

КСС

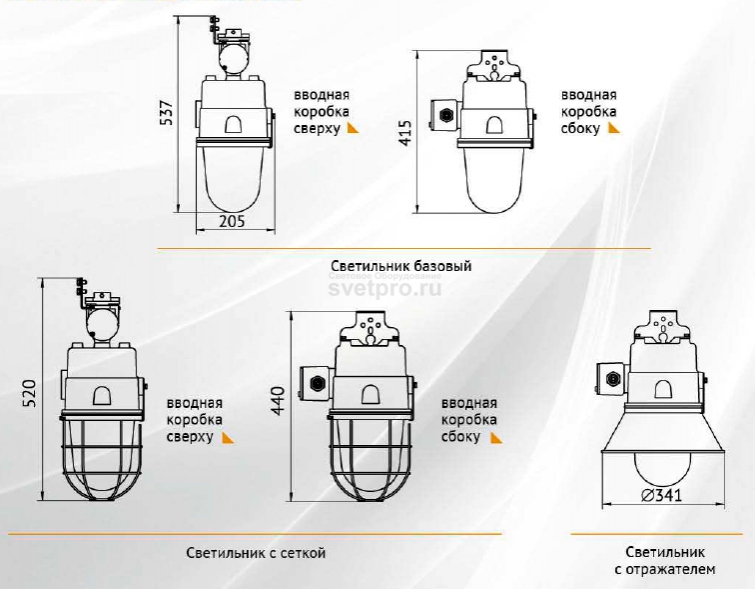

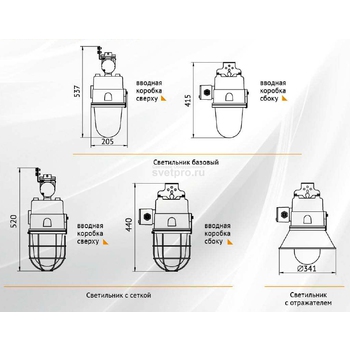

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаНаличие ПРАКПД % не менееГабариты не более, ммМасса не более, кгВид исполнения
Тип Мощность Цоколь
ФСП69-42-019 КЛЛ 42 PL-T/4p ЭПРА 80 232x415 6,9
ФСП69-45-023 КЛЛ 45 E27 ЭПРА 80
ФСП69-42-021 КЛЛ 42 PL-T/4p ЭПРА 80 232x504 7,6
ФСП69-45-025 КЛЛ 45 E27 ЭПРА 80
