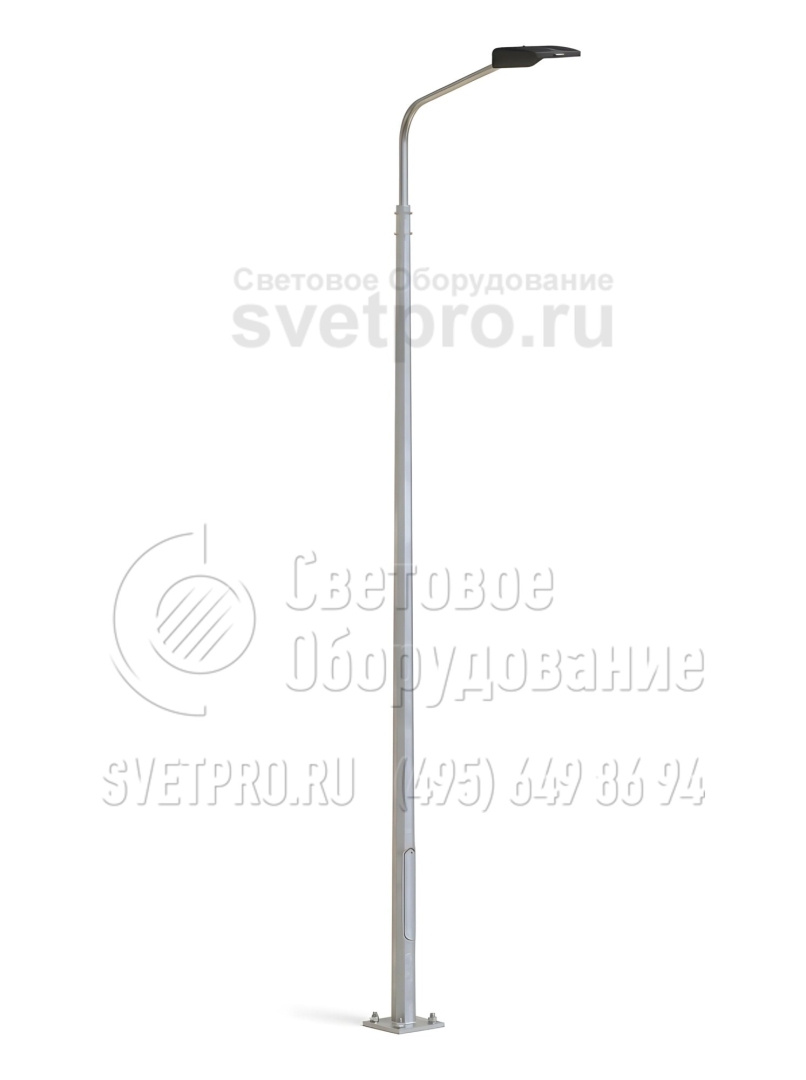

НФГ-8 Опора несиловая фланцевая граненая высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФГ-8 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Нижний диаметр: | 146 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 100,0 кг |
| Высота: | 8 м |
Цена*:
по запросу
✓ В наличии
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФГ-8,0-05**-ц | ЗФ-20/4/К230-1,5-б | 100,0 | Ф1 | 8000 | 1500 | 146 | 60 | М20 | 320 | 230 | 500 | 80 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
ОПИСАНИЕ
Опора НФГ-8 несилового типа – оптимальная конструкция для размещения светотехники консольного типа, находящей широкое применение для организации наружного освещения городских транспортных путей. Столбы высотой 8 метров также применяют для размещения дополнительного оборудования. Такие конструкции позволяют создать эффективное освещение на территории производственных предприятий, жилых районов, парковых зон, детских и спортивных площадок и т.д.
Сырьем для изготовления фонарных столбов выступает стальной металлопрокат, сгибаемый на прессах в восьмигранную конструкцию. Готовая опора отличается хорошим запасом прочности, а также высокой устойчивостью к нагрузкам. Для защиты от коррозии и других негативных воздействий поверхность металла при производстве подвергается горячему цинкованию. Дополнительно изделие может окрашиваться порошковой краской в любой цвет согласно каталогам RAL.
Фланцевая опора предполагает наличие специального элемента (фланца), необходимого для установки конструкции в бетонное основание и ее соединение с находящимся так закладным элементом.
Фото с объектов
Фотогалерея
-

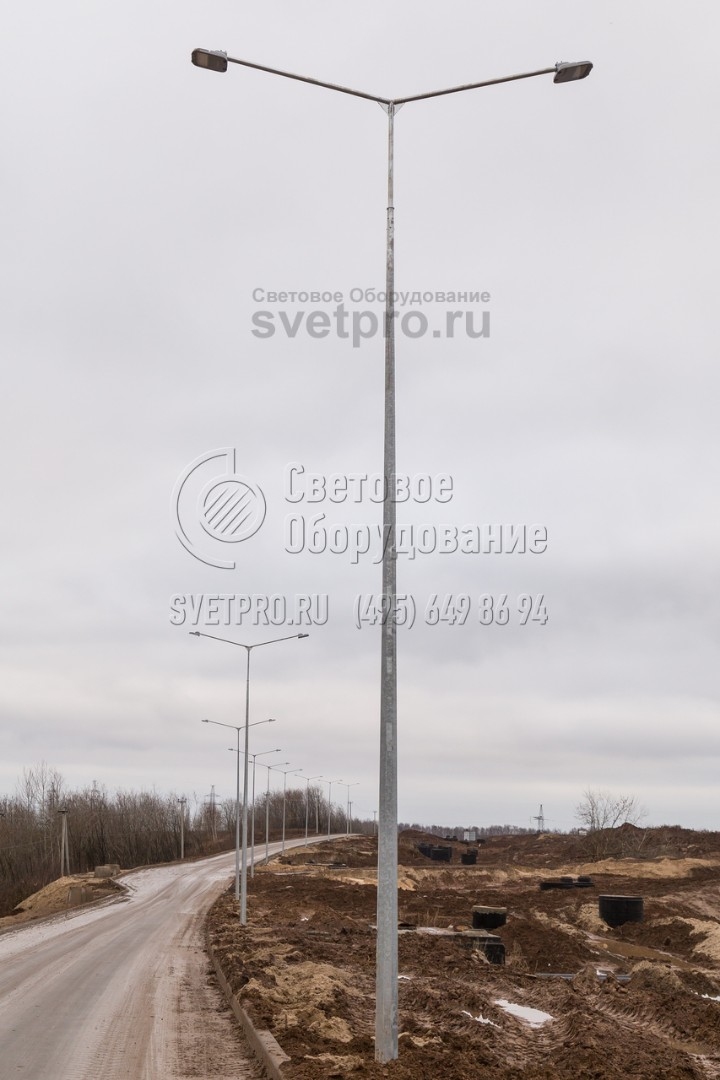

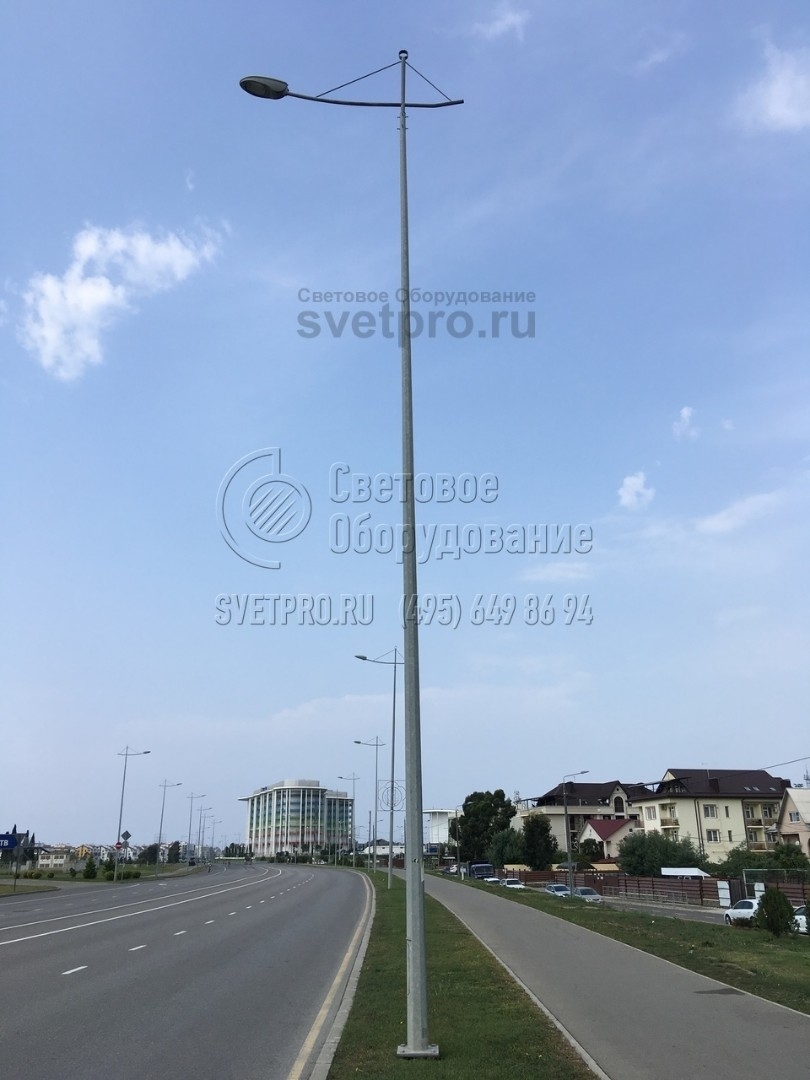

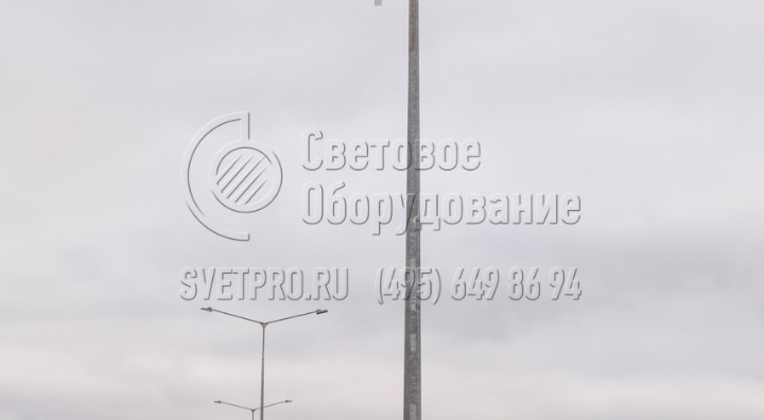

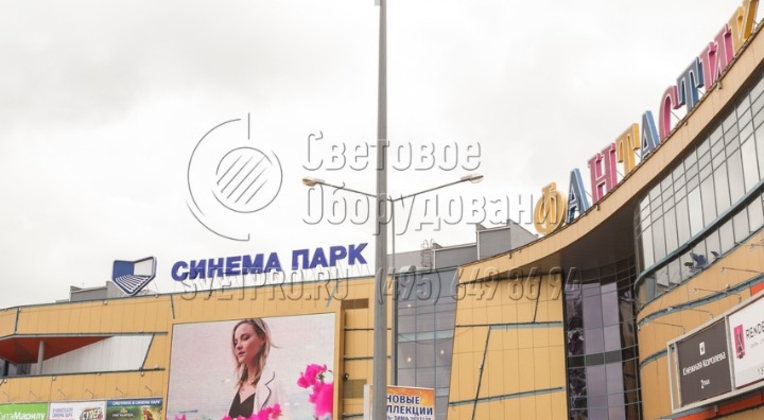

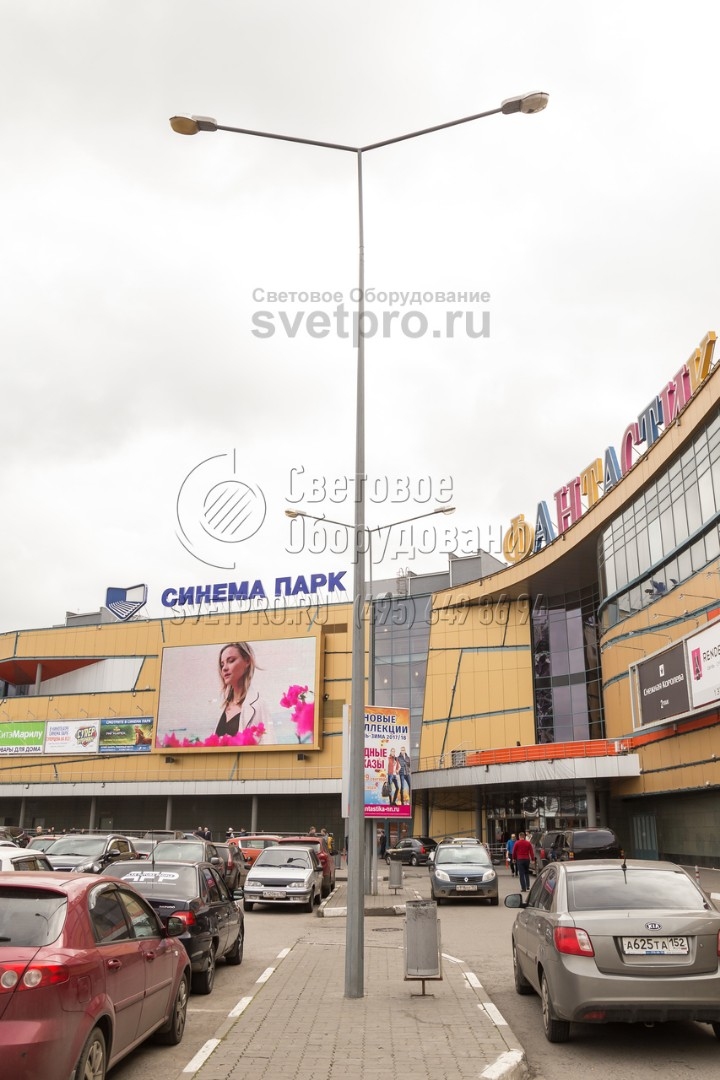

1. Граненый корпус инженерной конструкции для систем уличного освещения имеет конусовидную форму. Так как диаметр и вес верхней части меньше, центр тяжести опускается ближе к основанию и смещается относительно геометрического центра. За счет этого опора становится более устойчивой.
-

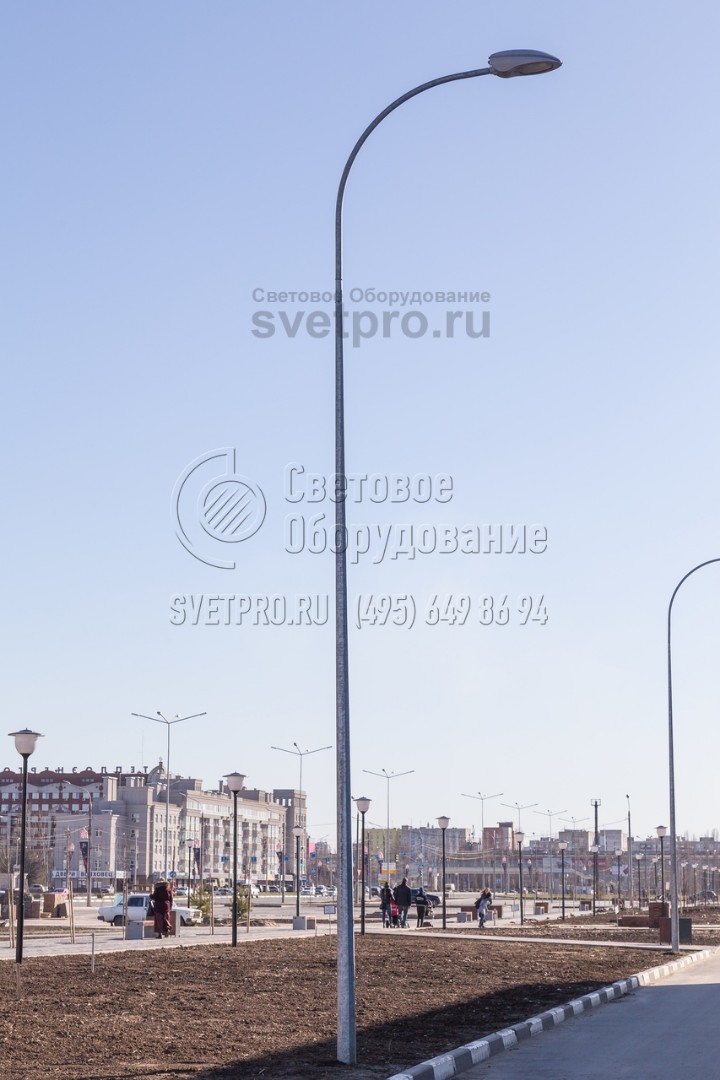

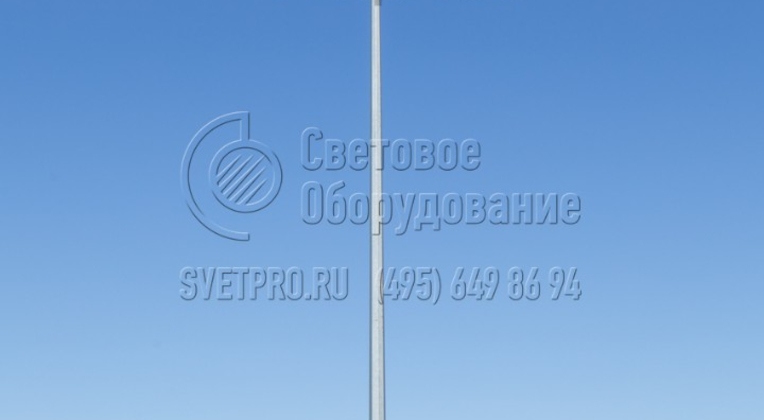

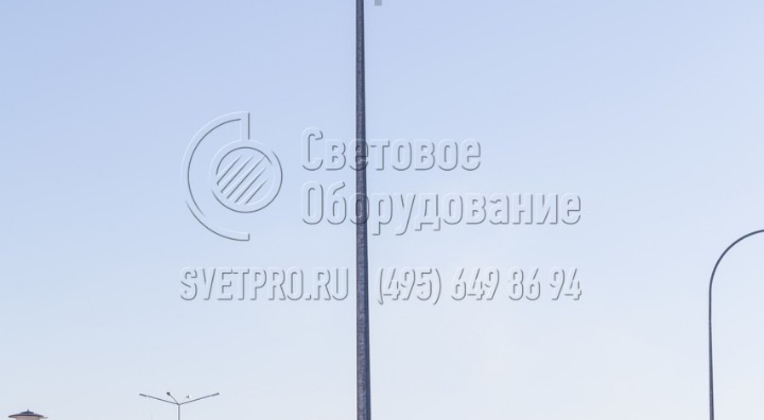

2. Независимо от условий эксплуатации изображенная на фото конструкция может служить до 25 лет без потери первоначальных свойств. Во избежание коррозии и для защиты от воздействия агрессивных веществ поверхность стали цинкуется в ваннах с расплавом металла, который налипает внутри и снаружи. -

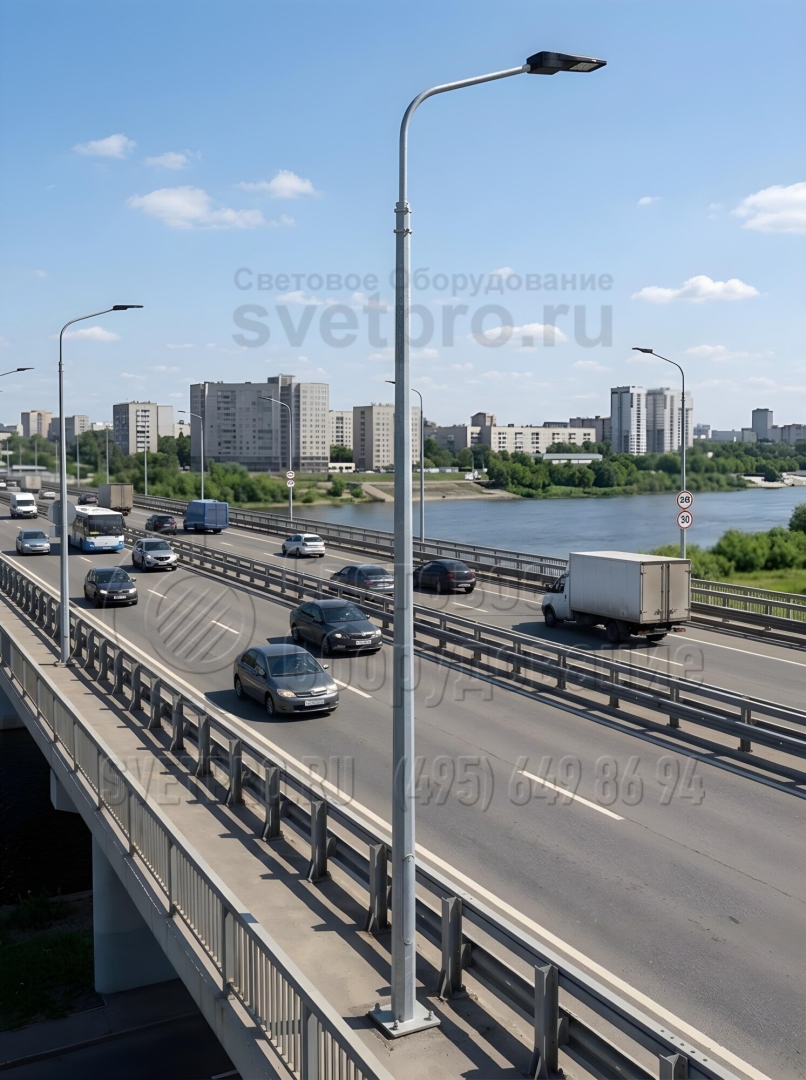

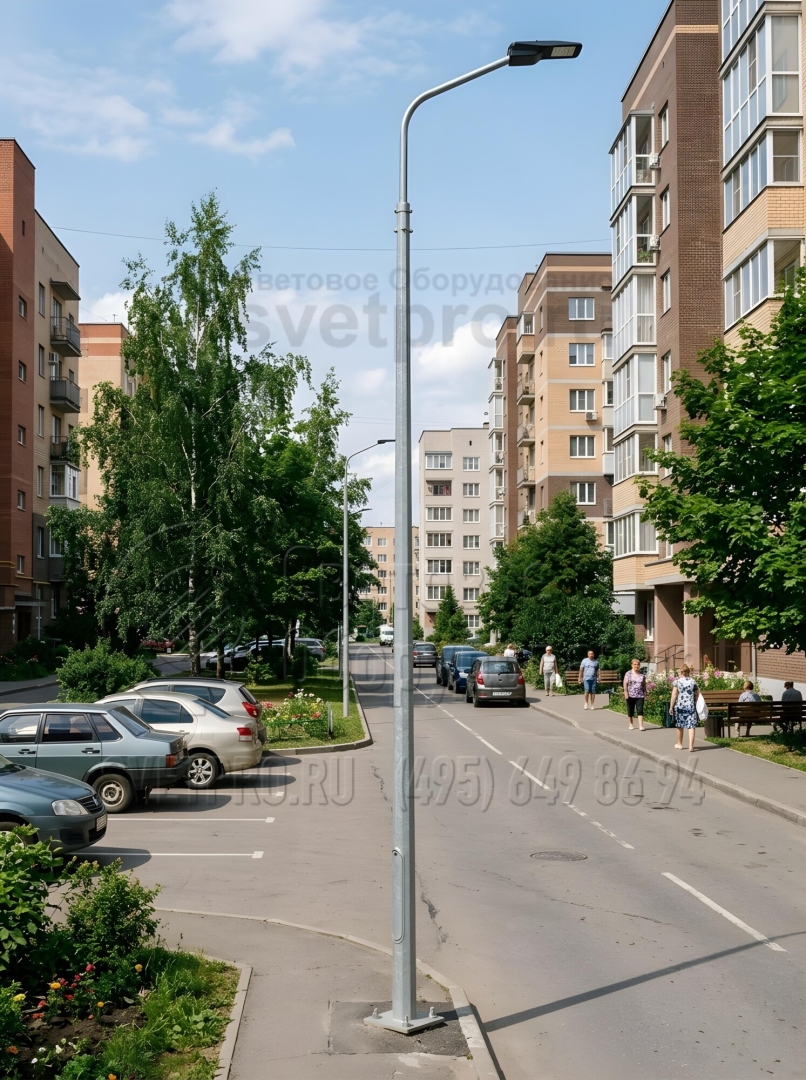

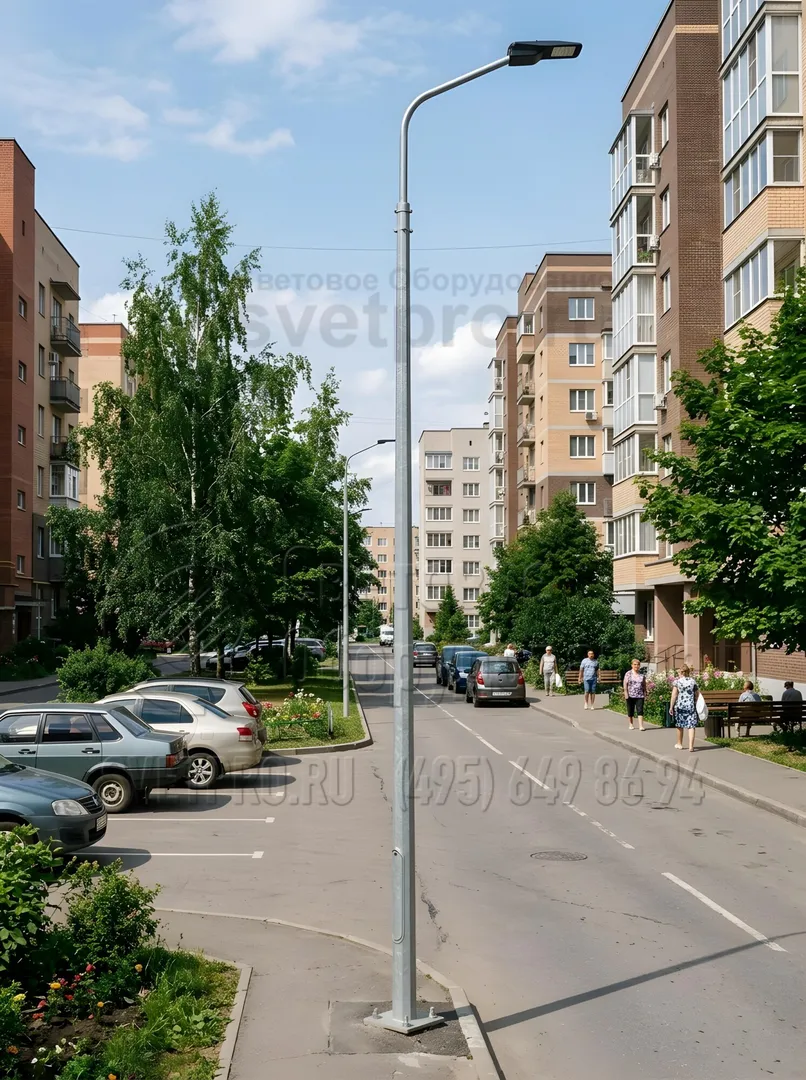

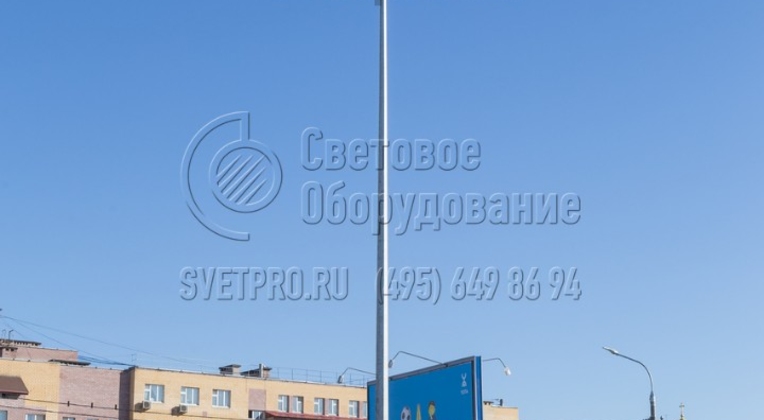

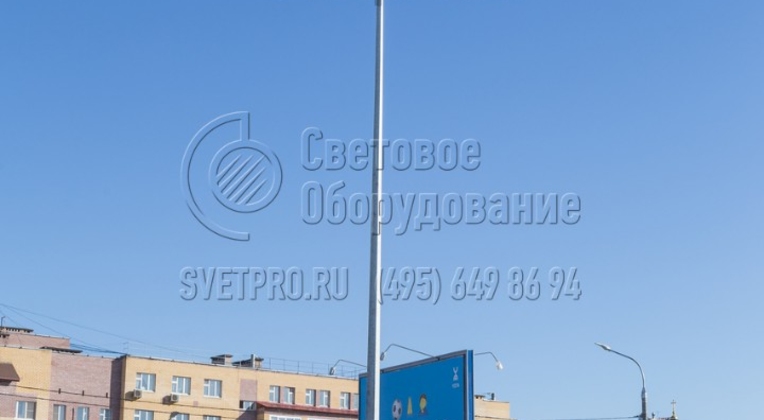

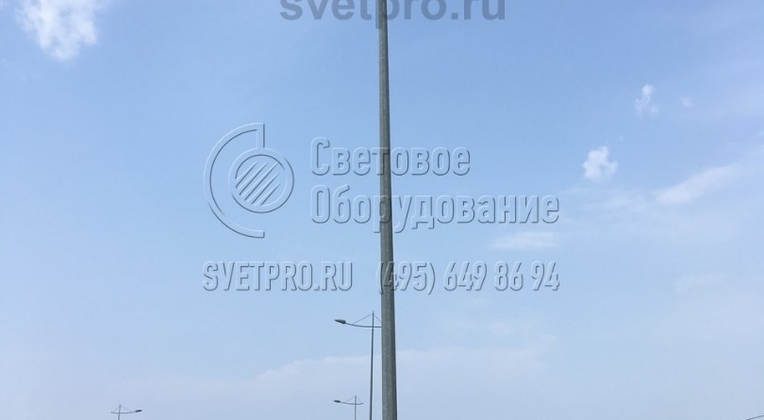

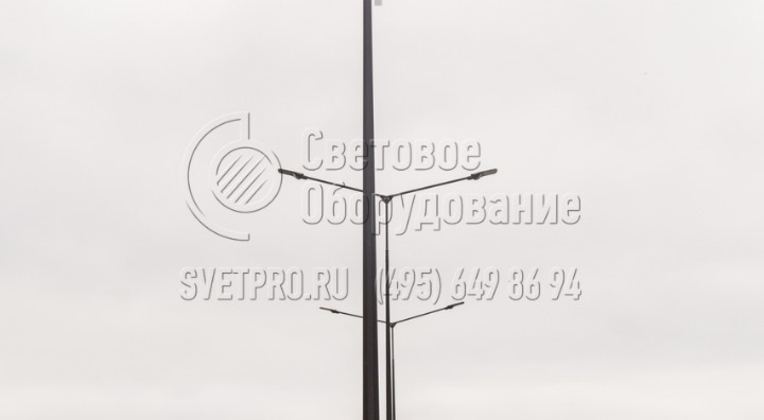

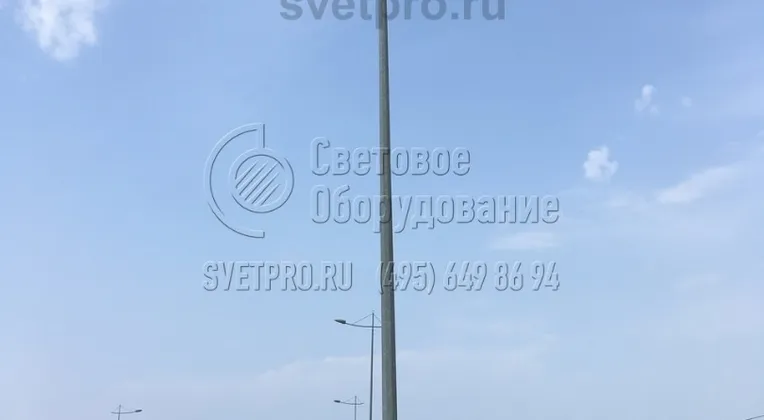

3. Опоры, изображенные на фото, применяются для строительства систем освещений населенных пунктов. Несмотря на свой индустриальный внешний вид, они органично сочетаются с другими инженерными конструкциями. Разнообразить дизайн помогают кронштейны для световых приборов. -

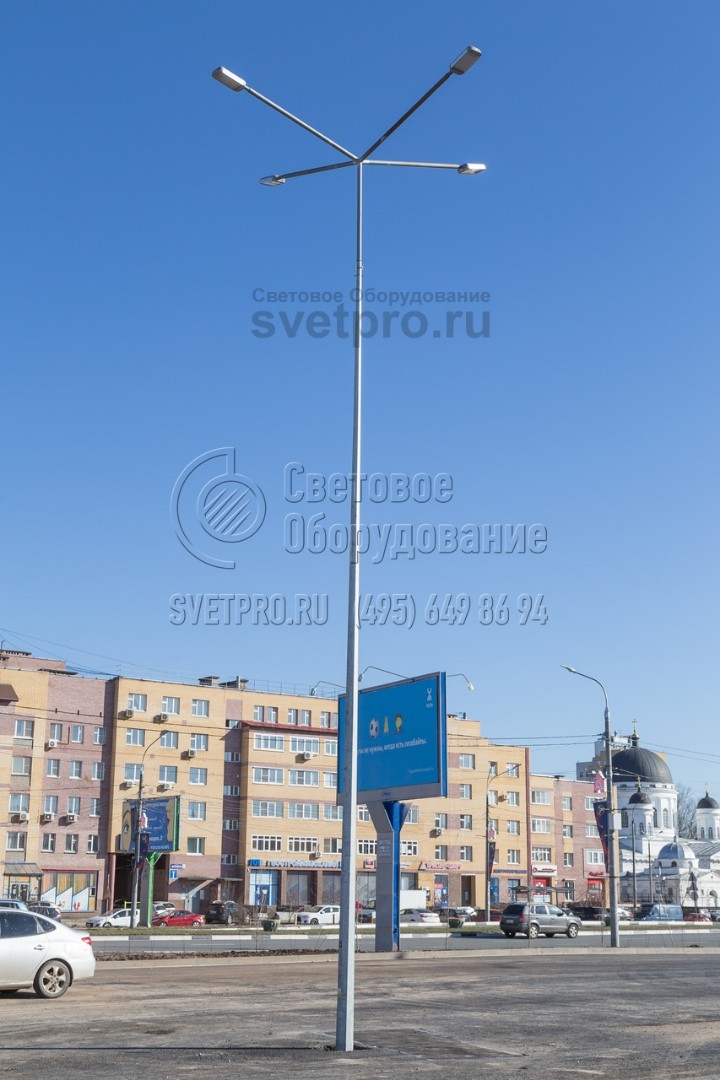

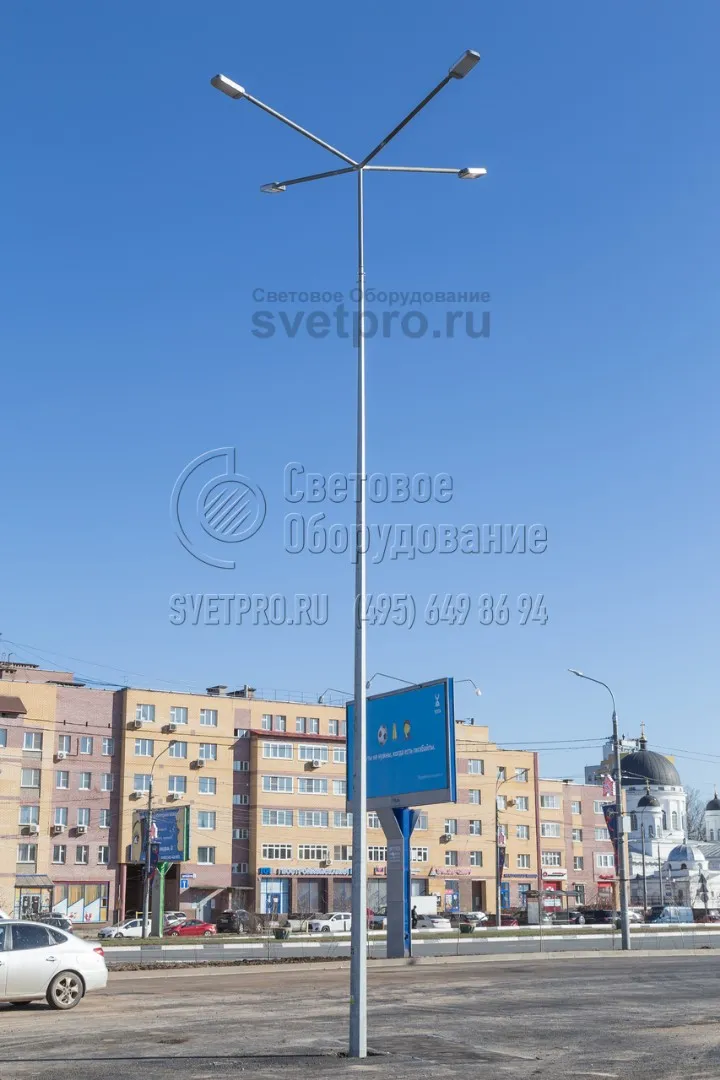

4. Благодаря необычной форме поперечника изображенные на фото инженерные конструкции имеют повышенную прочность. На верхушки можно устанавливать мощные светильники или большое количество световых приборов. В примере используется 4 светодиодных светильника на длинных выносах — рожках. -
5. Одна из особенностей фланцевых осветительных опор — возможность быстро выровнять и закрепить наземную часть на месте эксплуатации. Для крепления применяется закладная деталь трубчатой формы с квадратной опорной площадкой. Фиксация производится с помощью болтов с гайками. -

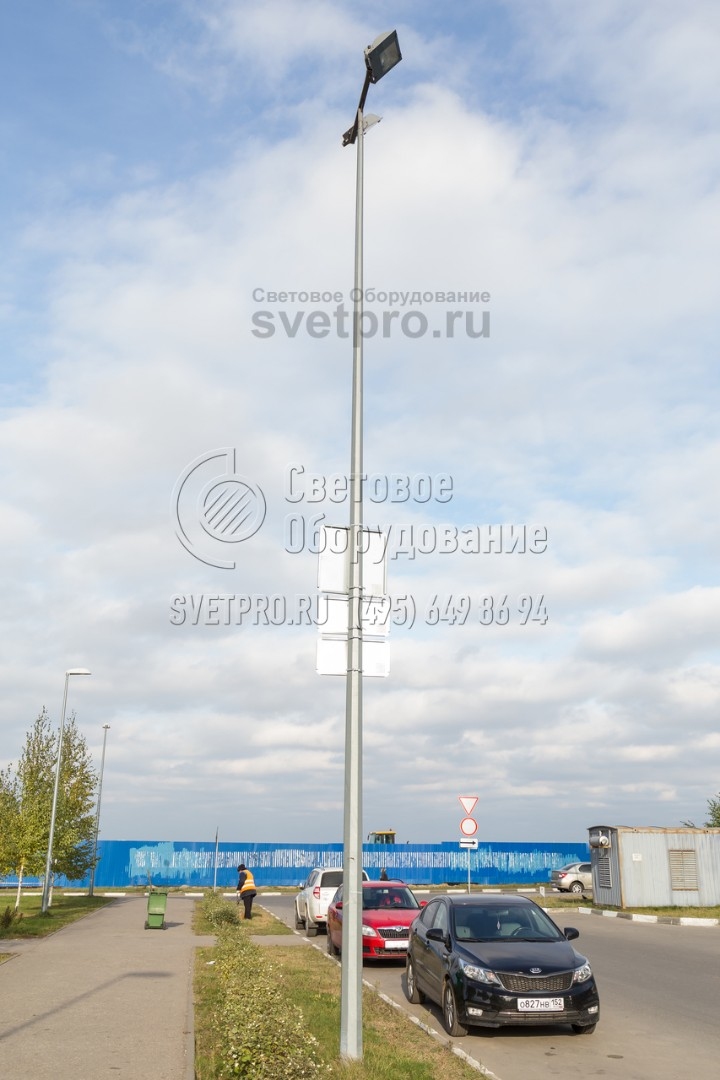

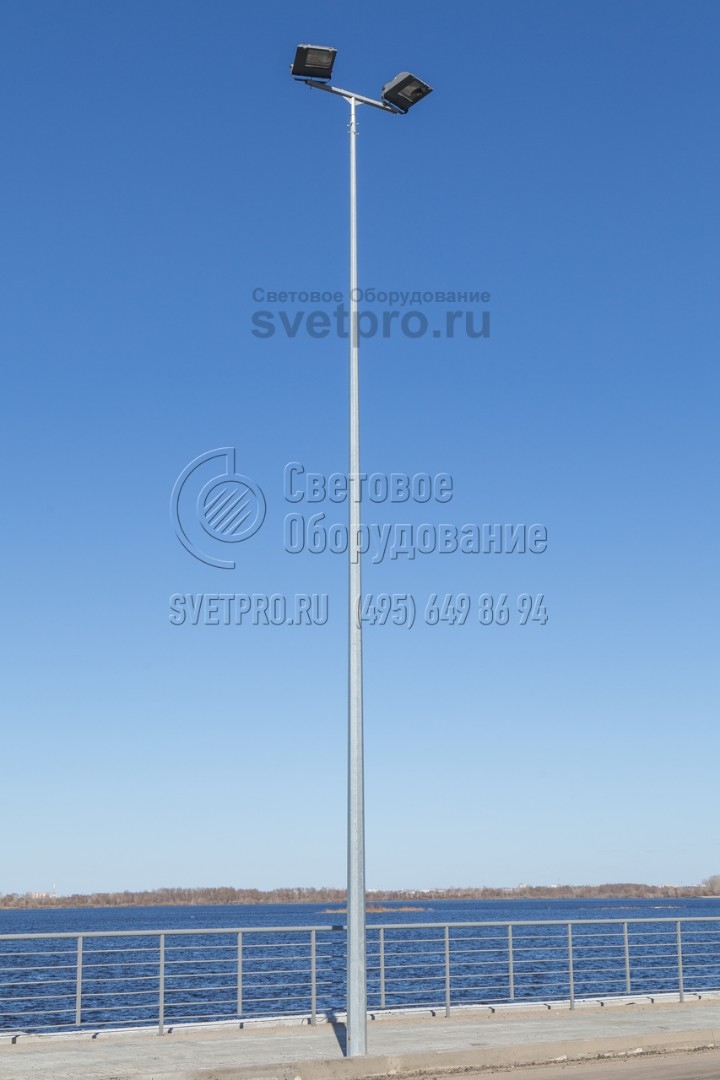

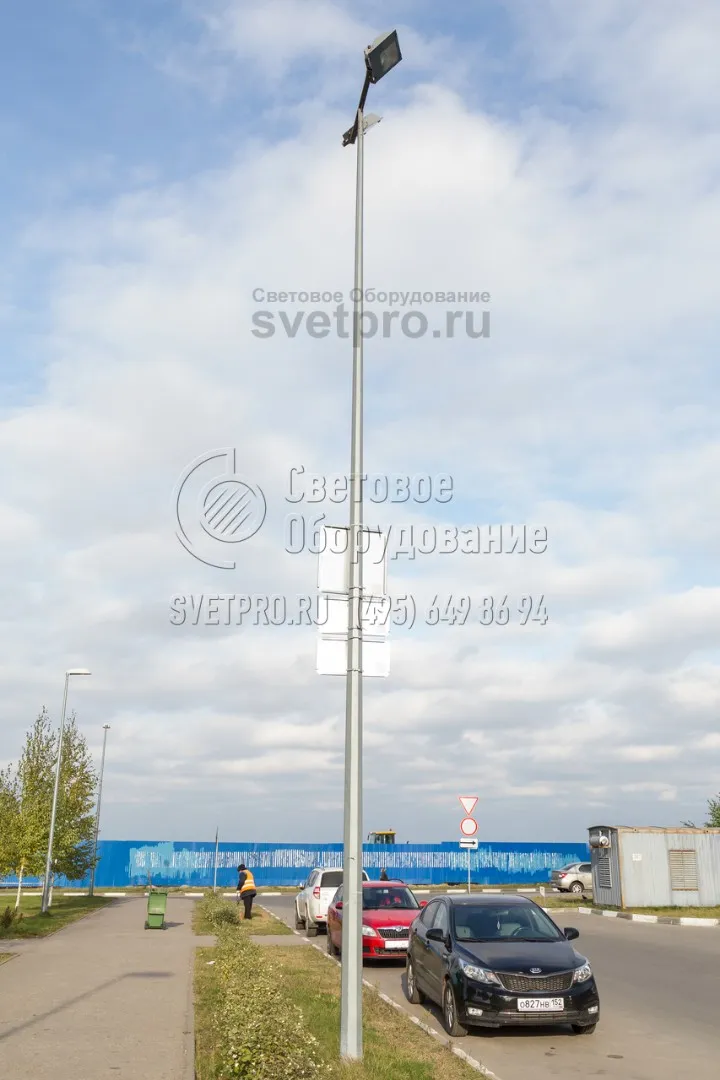

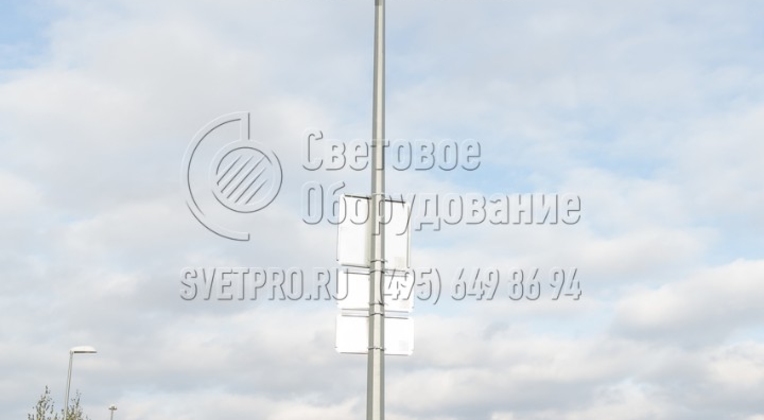

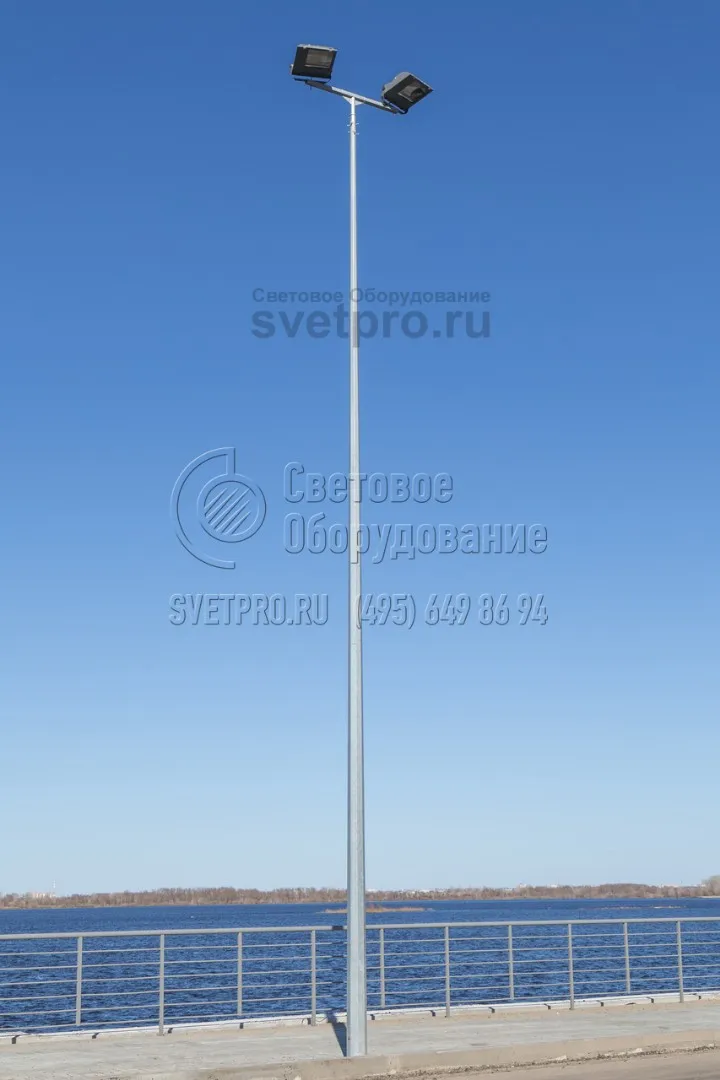

6. Изображенная на фото опора разработана как универсальная опора освещения для решения разнообразных задач в сфере освещения. В этом варианте на ее верхушке установлены прожекторы направленного света. А на корпус с помощью накладных кронштейнов установлены дорожные знаки. -
7. Благодаря кронштейнам можно изменить внешний вид опор, придав ему современные черты. В варианте на фото вместо традиционных радиусных используются безрадиусные кронштейны с большой высотой и длинным выносом. Конструкция приобретает футуристичный внешний вид без значительных вложений. -

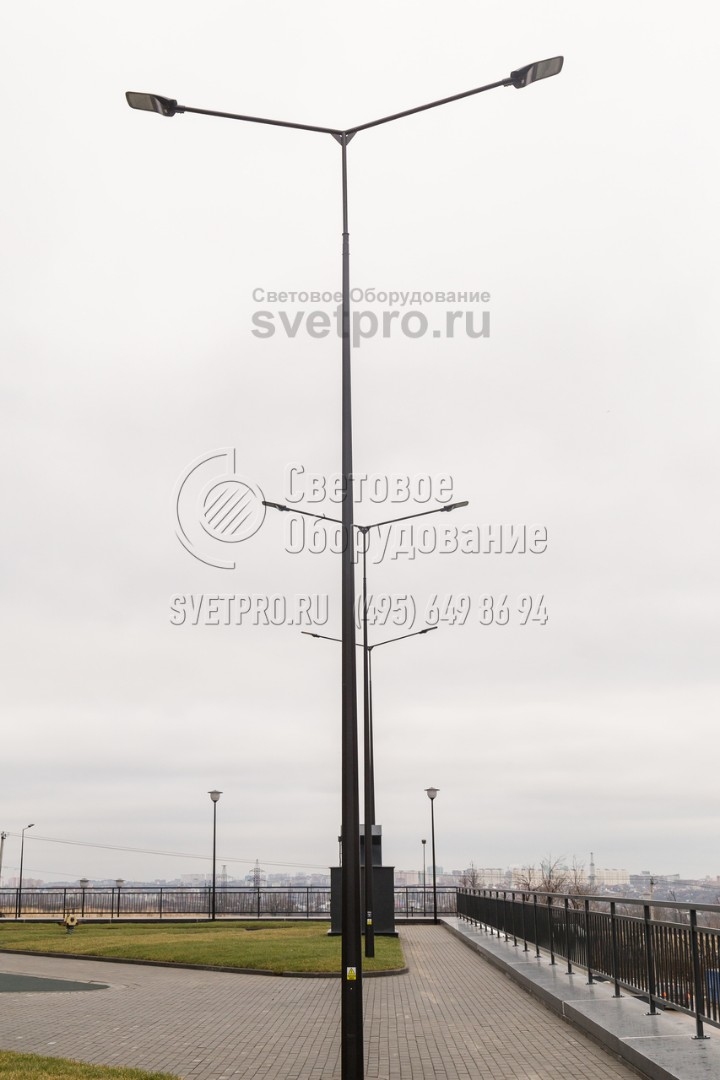

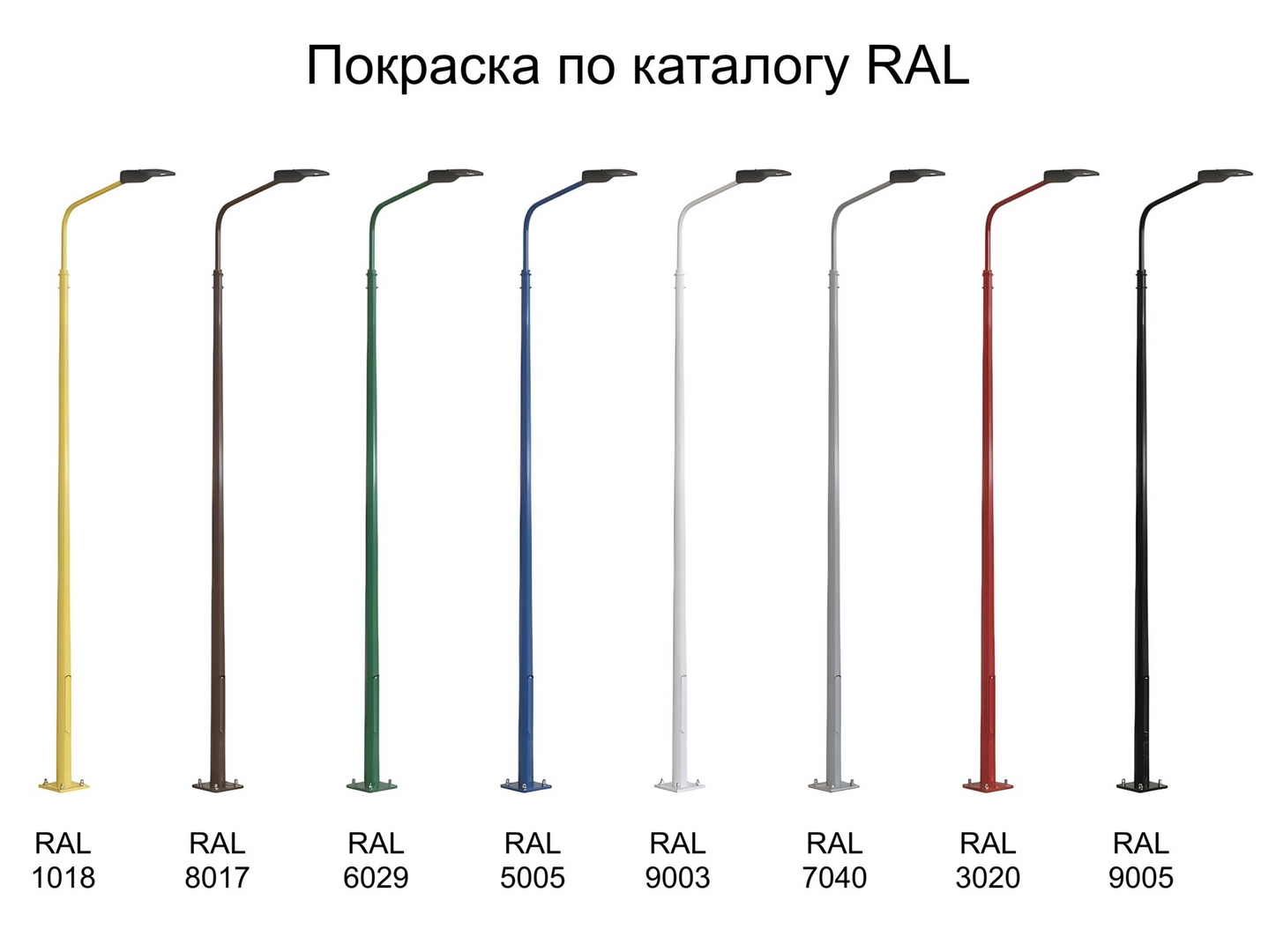

8. Внешний вид инженерной опоры можно улучшить за счет окрашивания порошковой краской. Лакокрасочный слой играет только декоративную роль, так как защита от коррозии обеспечивается слоем цинка. Цвет окраски покупатель может выбрать самостоятельно из палитры RAL при заказе изделия. -
9. Так как изображенные опоры являются несиловыми, кабели к ним проводятся под землей в специальных траншеях. Глубина прокладки кабеля рассчитывается так, чтобы при выполнении строительных работ на поверхности силовая линия не была повреждена. Провод находится в защитной оболочке.
