НФК-7 Опора несиловая фланцевая круглоконическая высота 7 метров
Цена*:
26 326
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
НФК-7 – опорная конструкция несилового типа высотой 7 м, востребованная для организации освещения различных объектов. На вершине опоры предусмотрена установка светотехники торцевым способом либо с помощью кронштейнов. Изделия используются в системе уличного освещения придомовых территорий, парковок и автозаправок, городских улиц и автодорог с разной плотностью транспортного потока.
Основным сырьем при производстве фланцевых опор НФК-7 выступает стальной металлопрокат, раскраиваемый и прессуемый под специальным прессом. Готовое изделие получается путем сварки свободных краев одним продольным швом. Защита круглоконических столбов от ржавчины, влаги и других негативных факторов выполняется с помощью горячего цинкования. При необходимости изделие подвергается дополнительному окрашиванию порошковой краской.
Монтаж НФК-7 выполняется на бетонный закладной фундамент с заранее установленным внутри металлическим закладным элементом. Способ соединения с опорой – фланцевый.

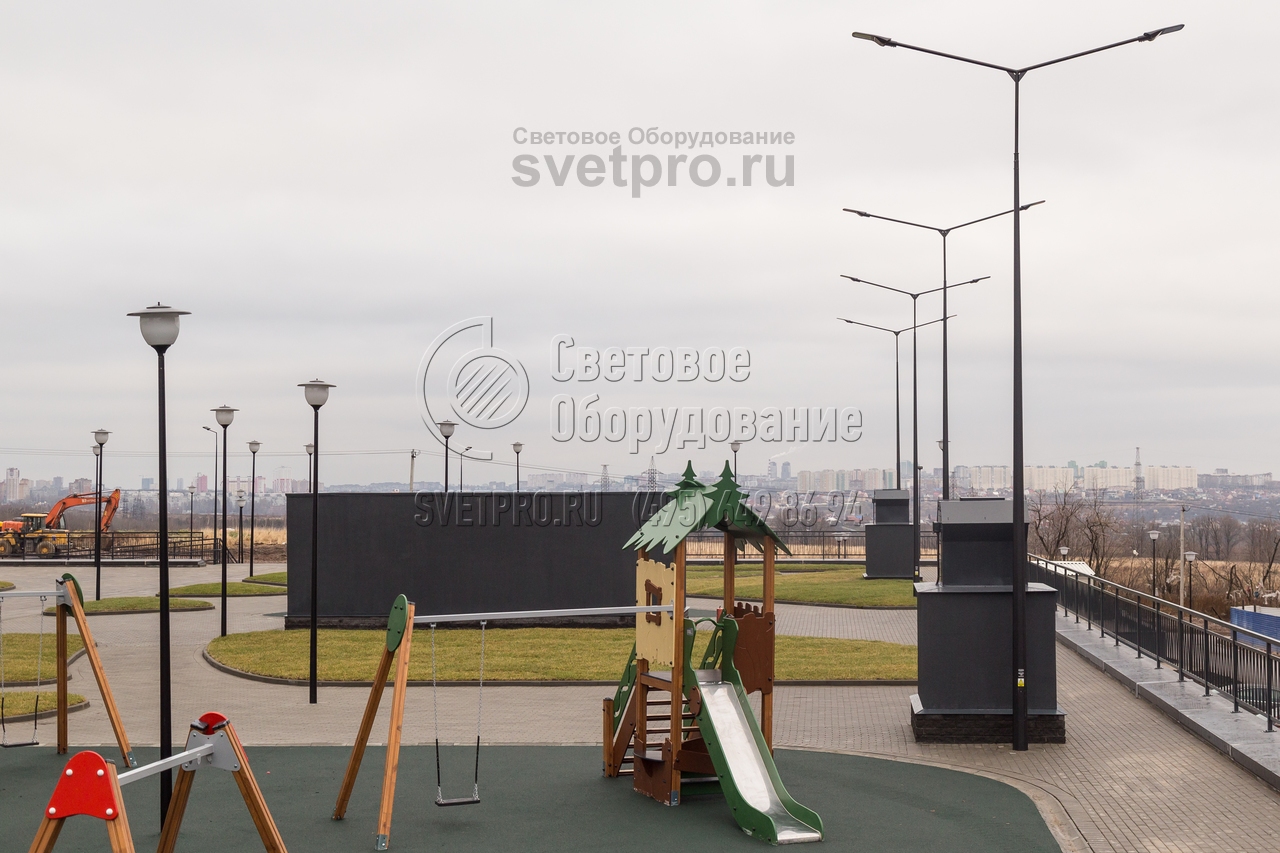

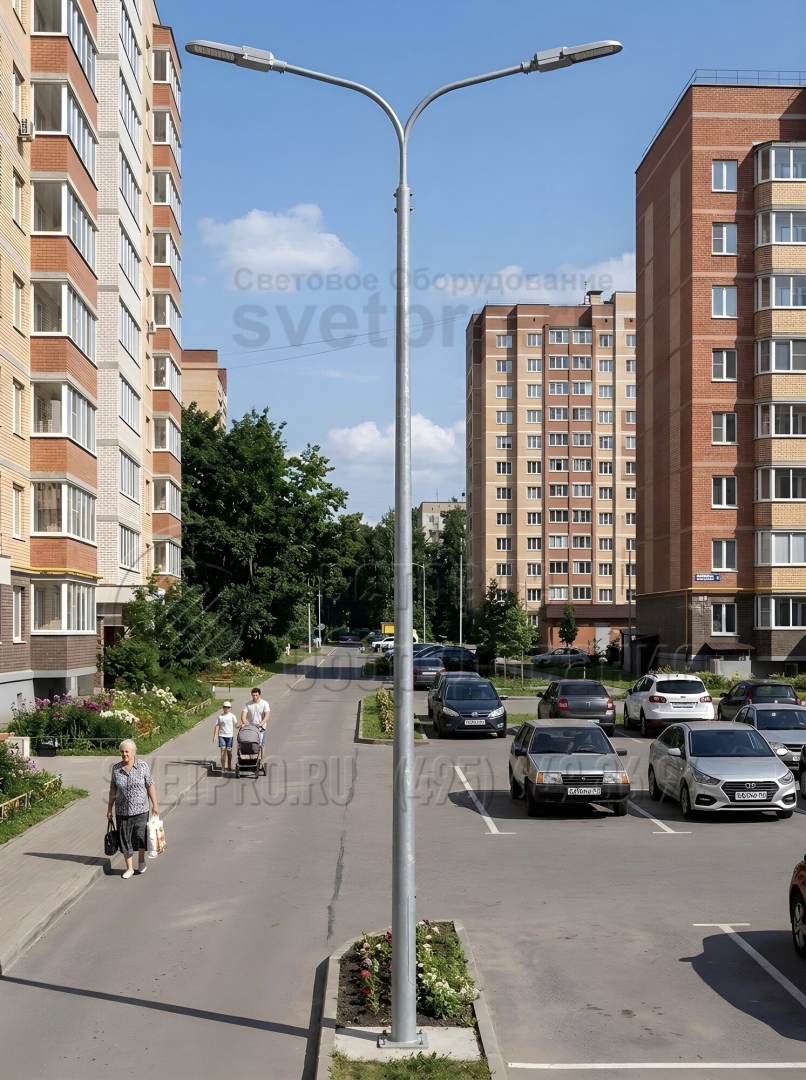

Фото с объектов
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФК-7 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Нижний диаметр: | 159 мм |
| Верхний диаметр: | 75 мм |
| Вес: | 89,5 кг |
| Высота: | 7 м |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| НФК-7,0-02-ц | 26 326 ₽ | ЗФ-20/4/К230-1,5-б | 89,5 | Ф2, Ф3, Ф4 | 7000 | 1500 | 159 | 75 | М20 | 320 | 230 |
как выбрать опору?

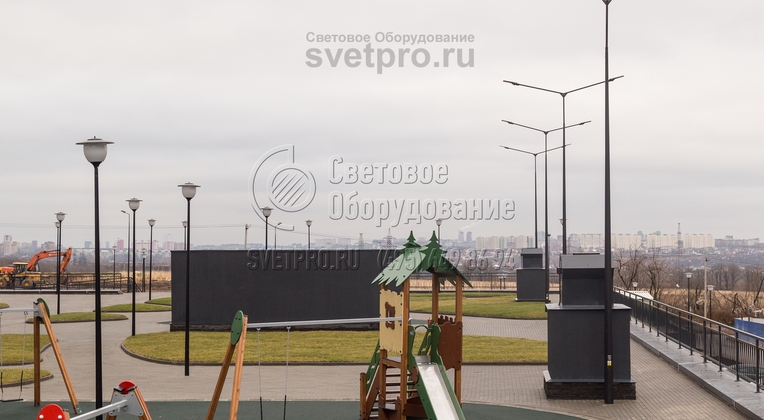

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

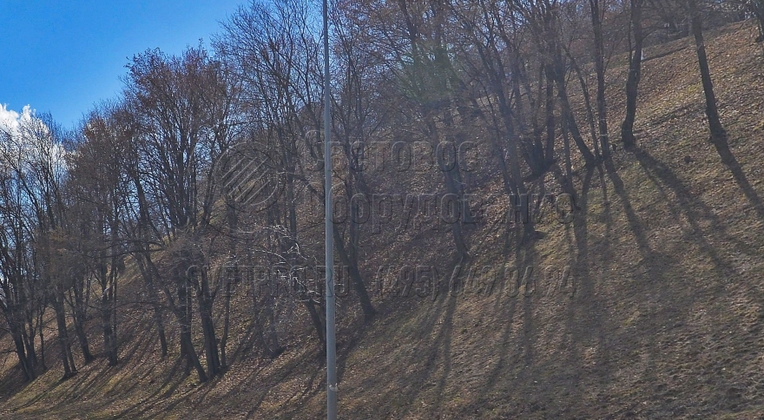

1. -

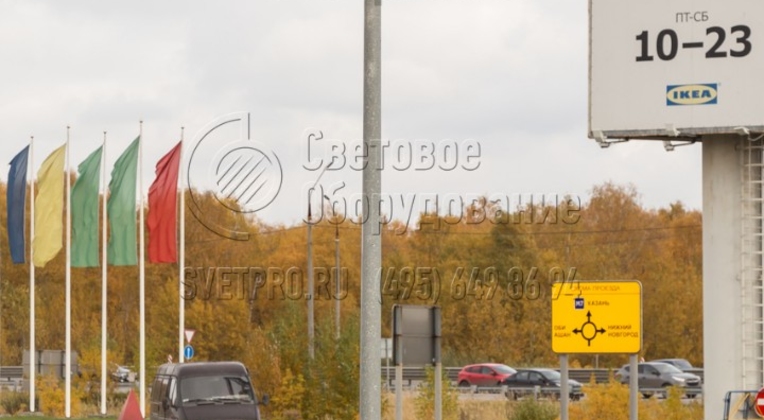

2. -

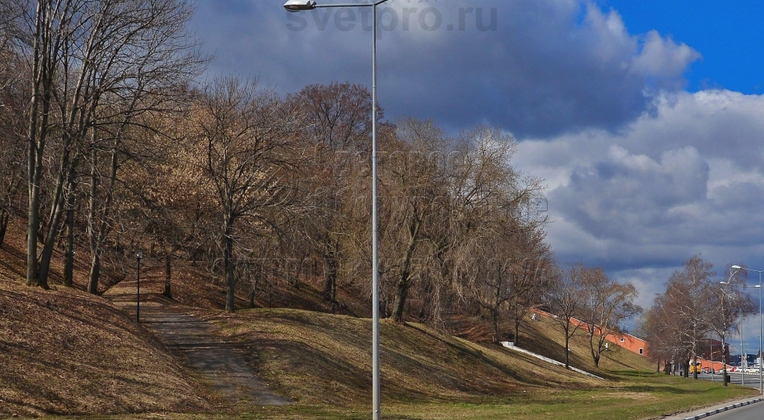

3. -

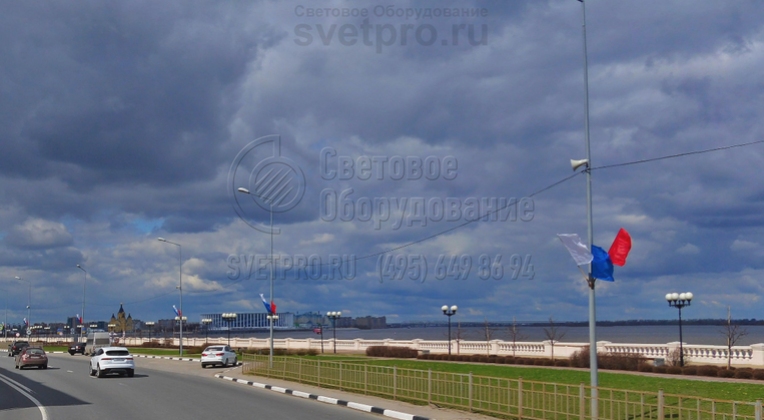

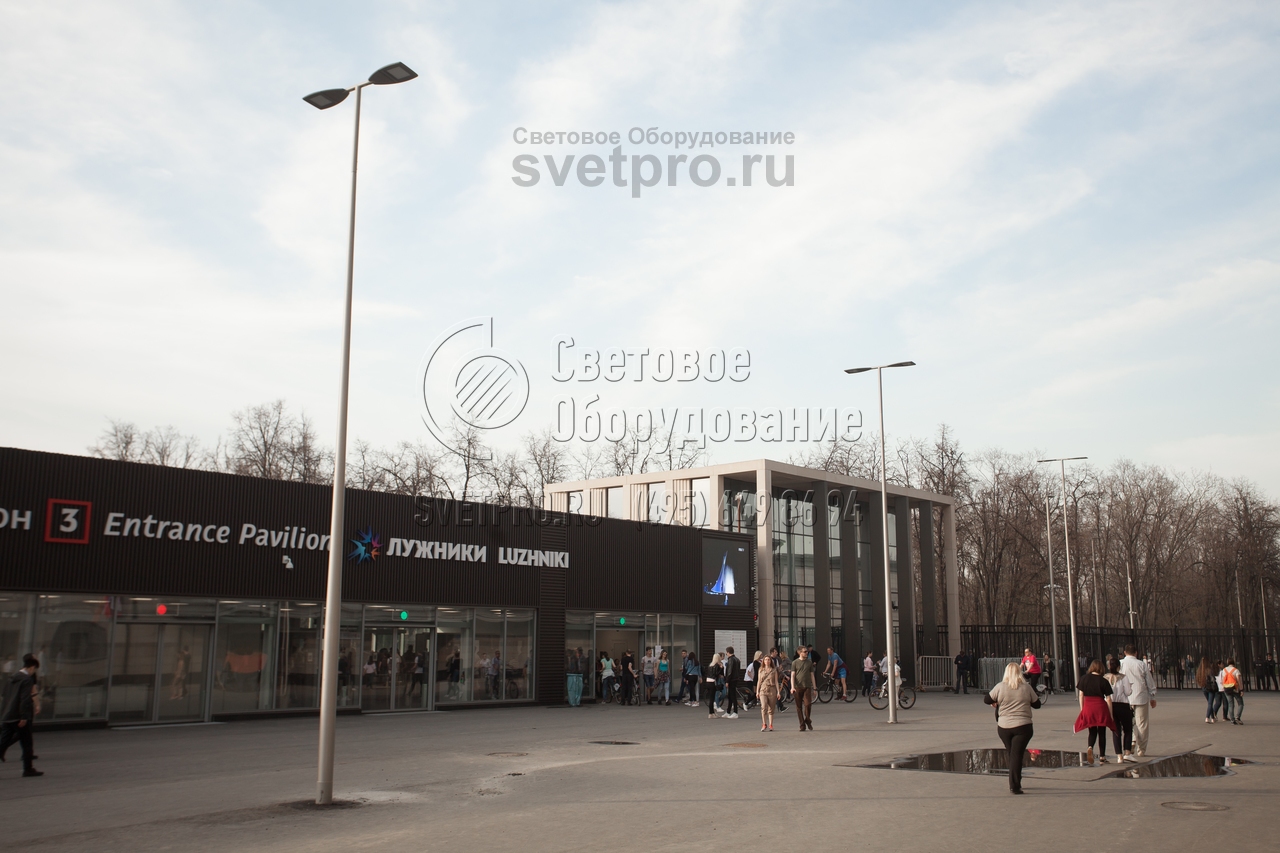

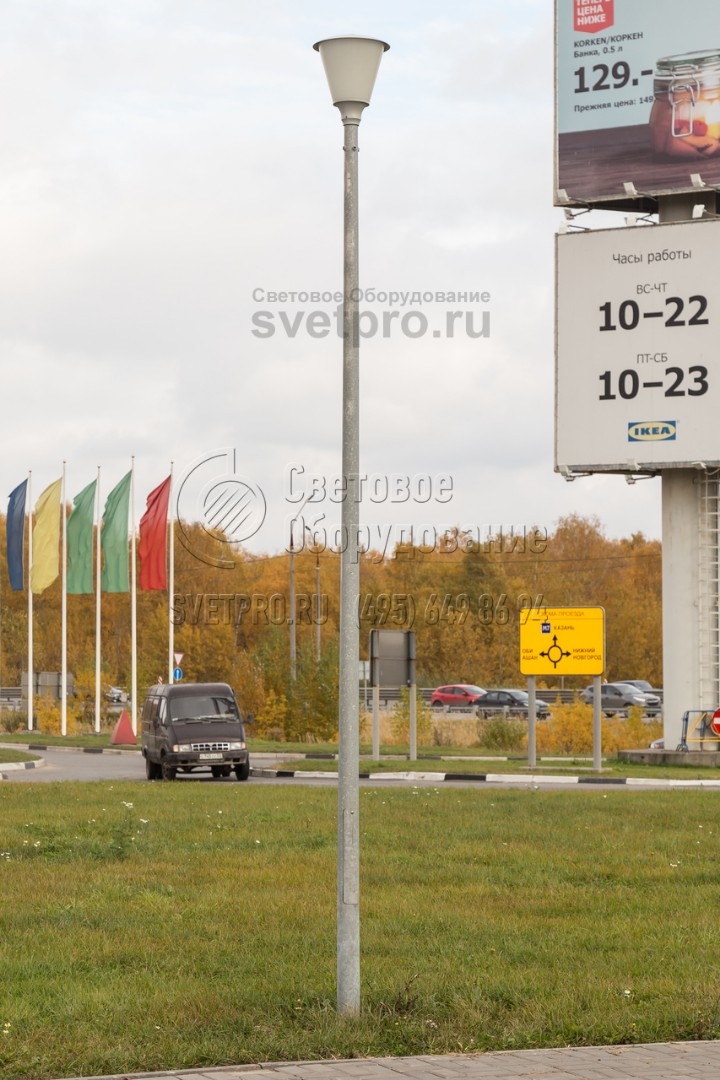

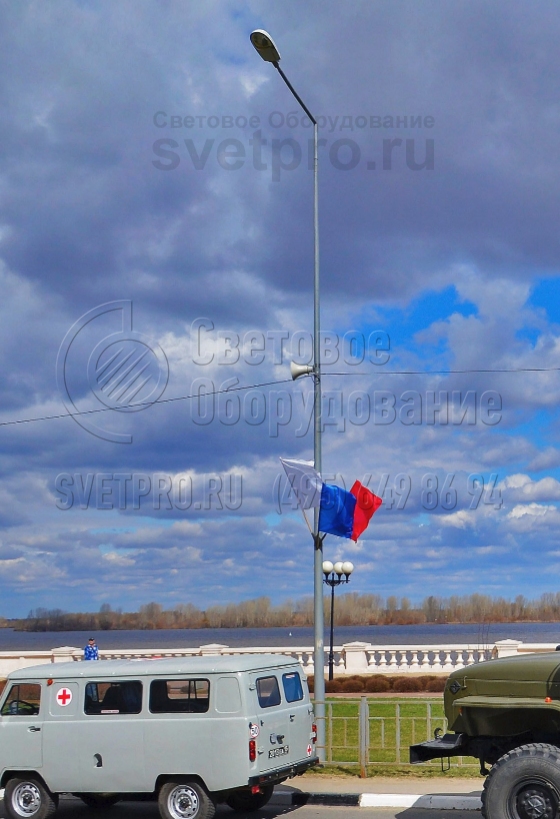

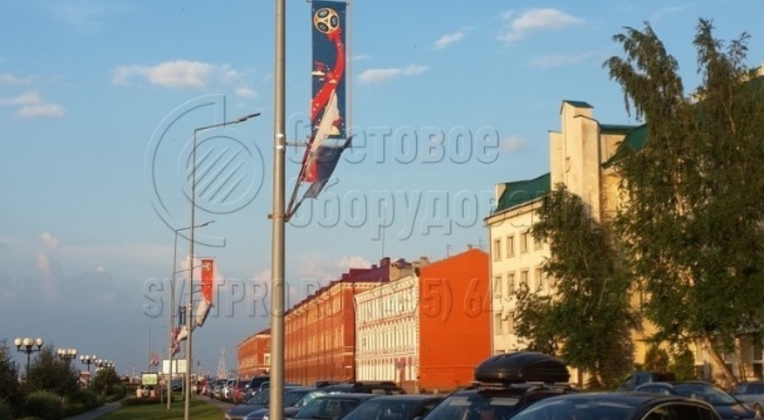

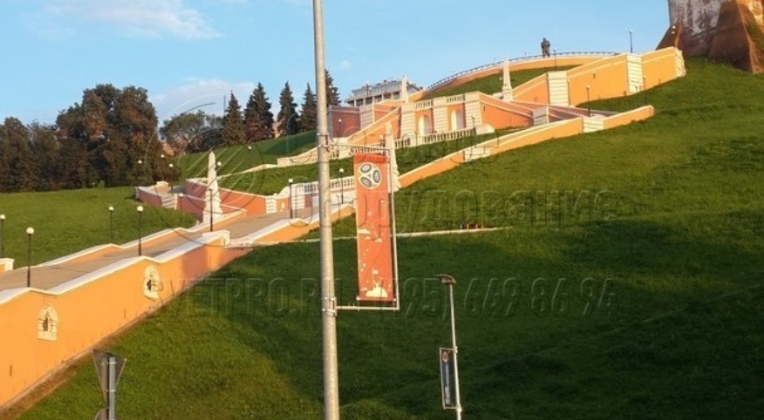

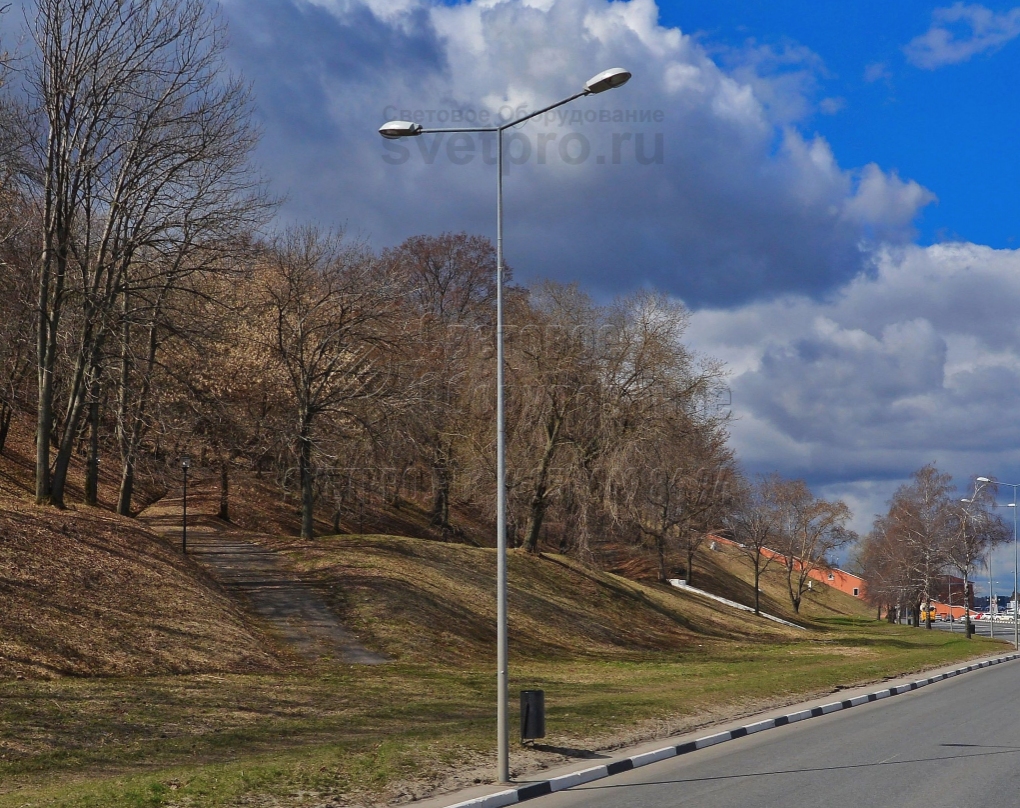

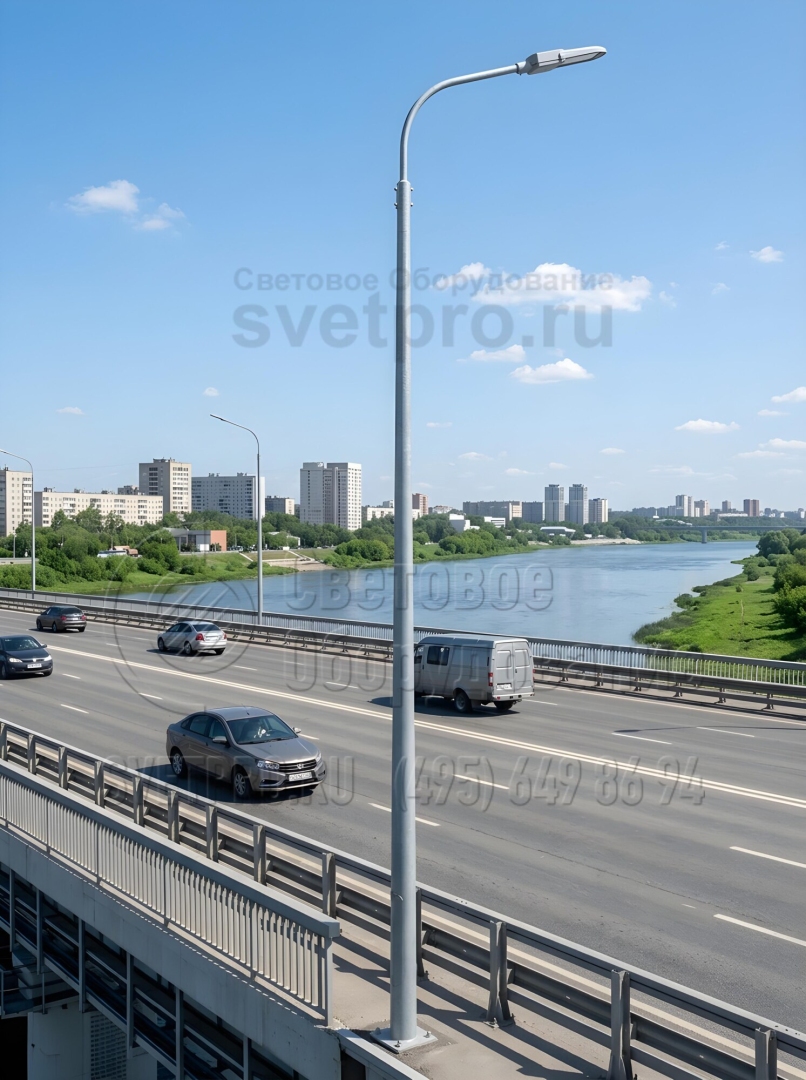

4. Опоры НФК-7,0-02-ц могут применяться как для освещения проезжей части, так и для
освещения парков, аллей и многих других территорий.
-

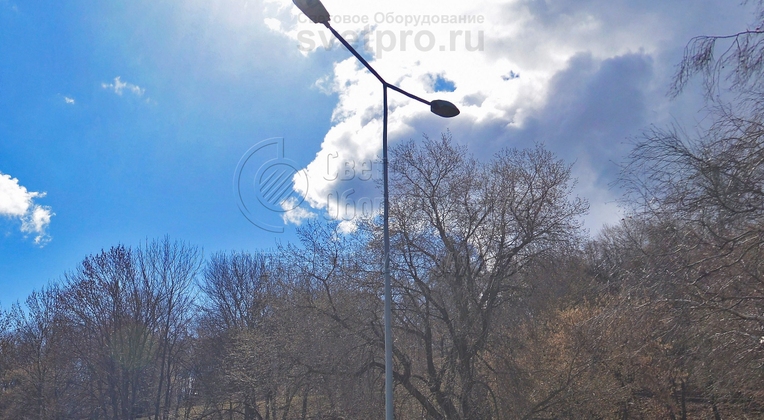

5. В подземной части опоры НФК-7,0-02-ц размещён люк, через который проходит
питающий кабель в опору. -

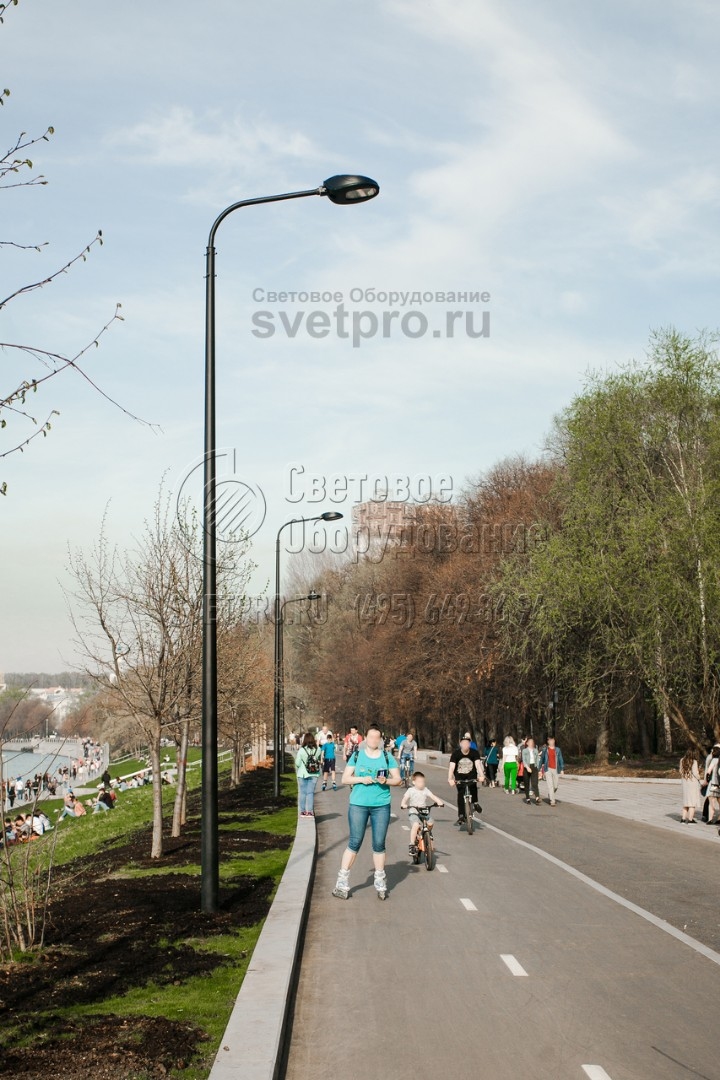

6. У опор НФК-7,0-02-ц есть ряд преимуществ по сравнению с ж/б опорами: прочность, долговечность, эстетический внешний вид. -

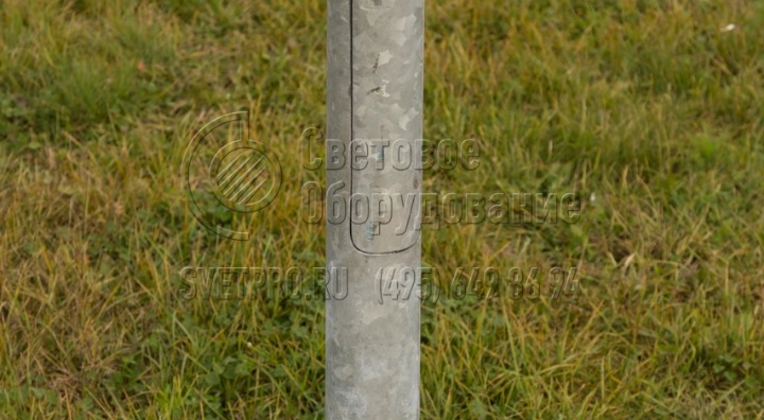

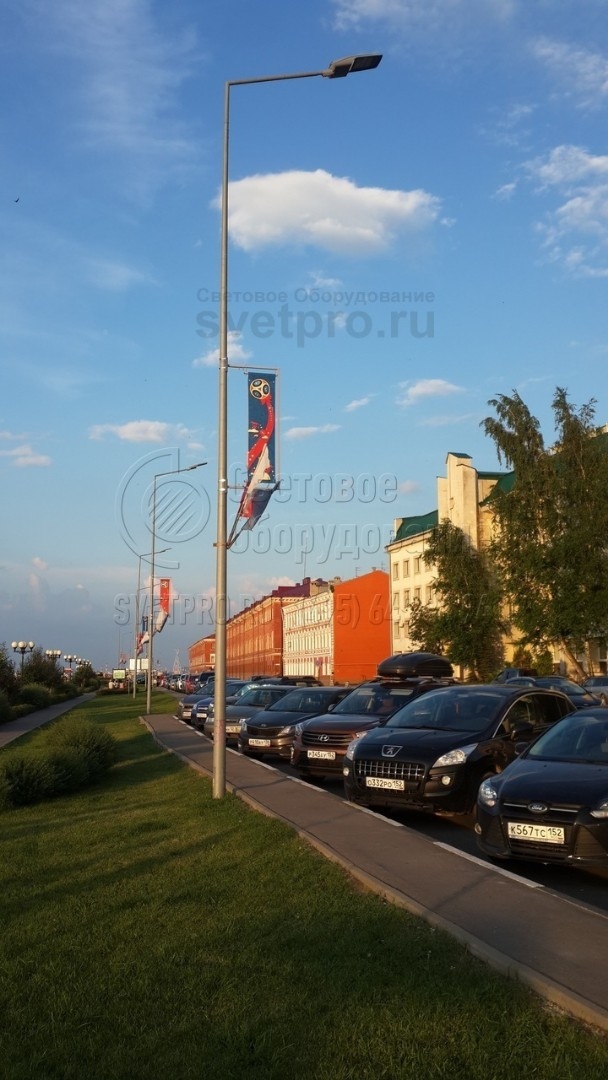

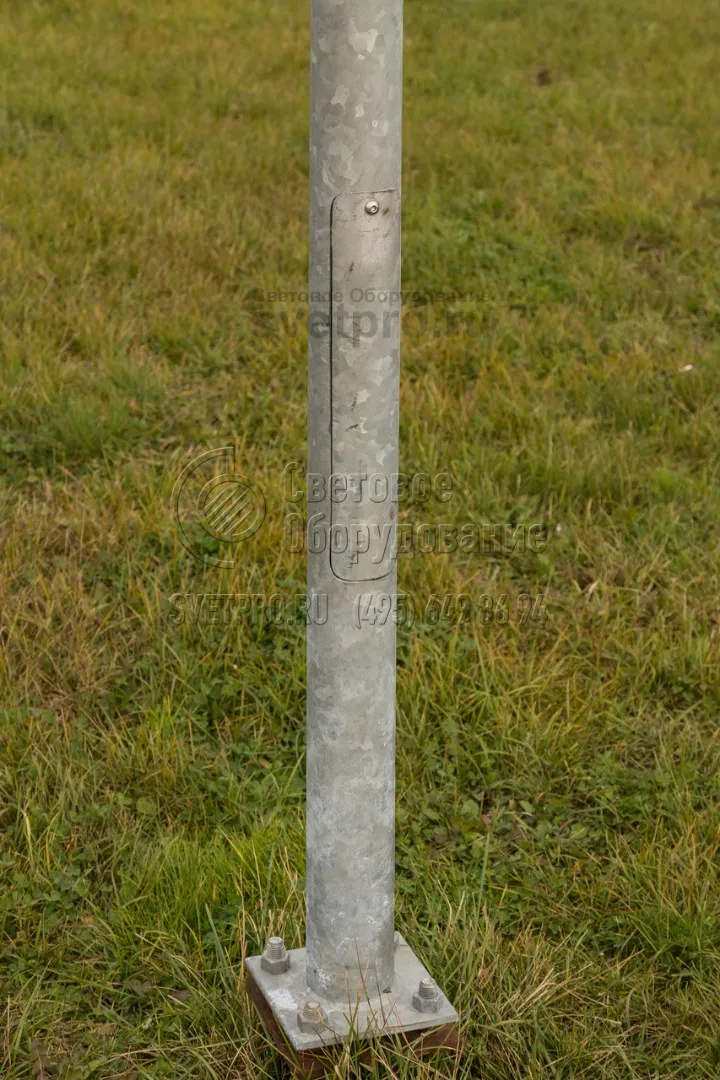

7. Над фланцем у опор НФК-7,0-02-ц имеется ревизионный лючок для подключения питающего кабеля к осветительному прибору. -

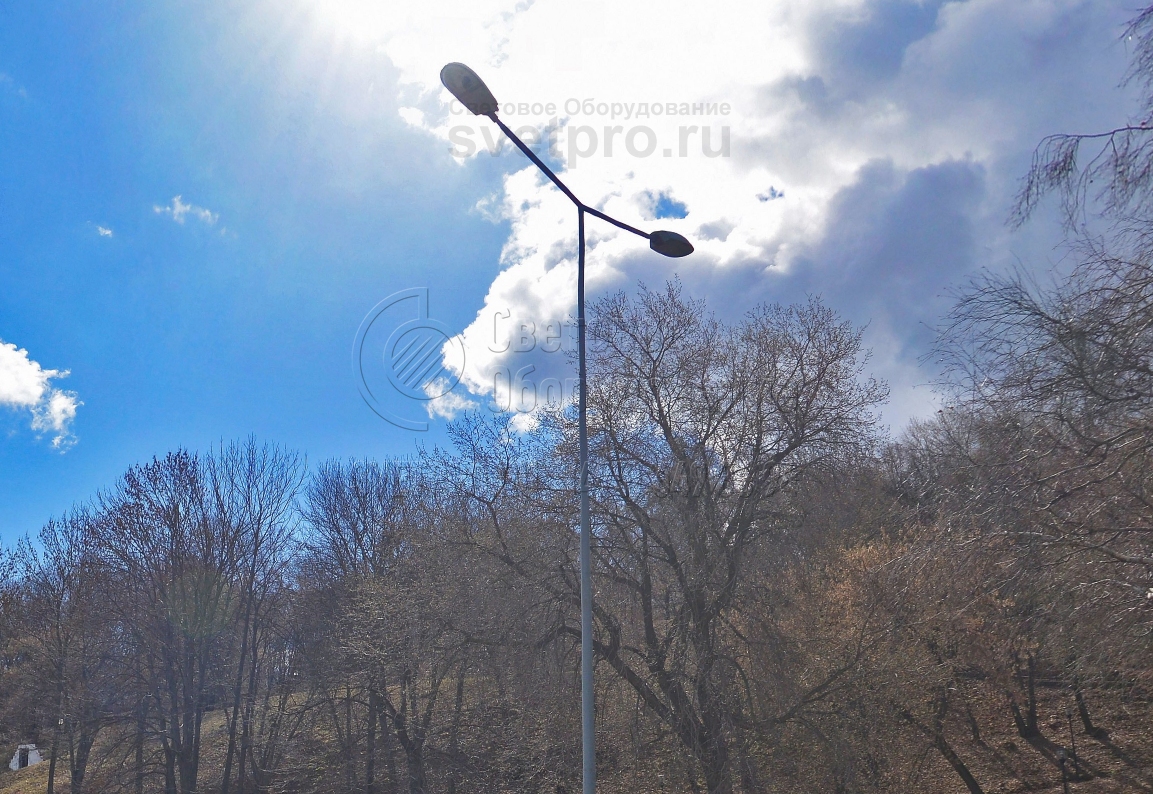

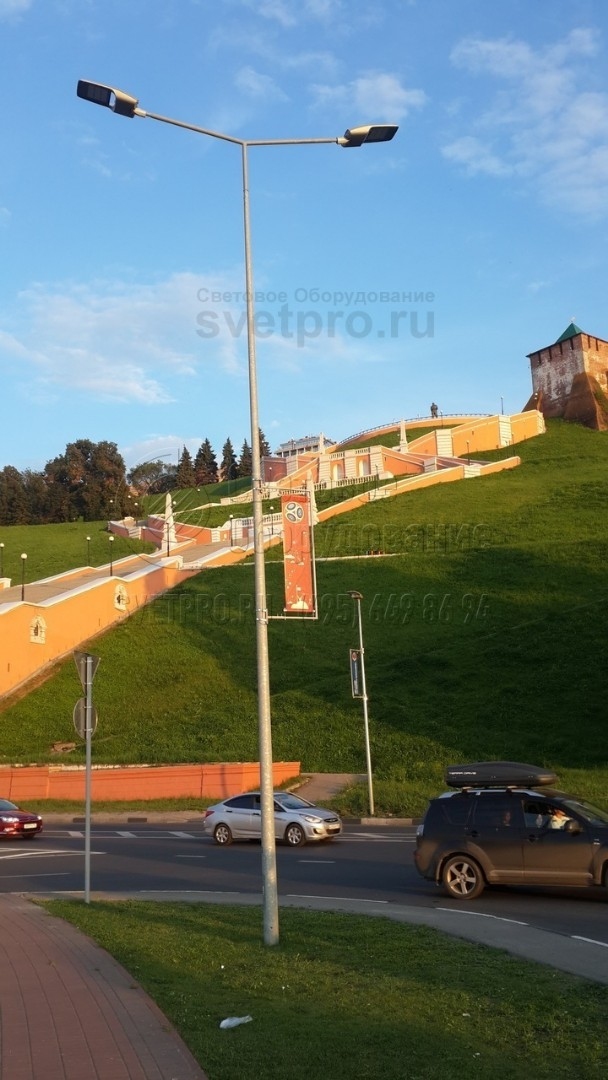

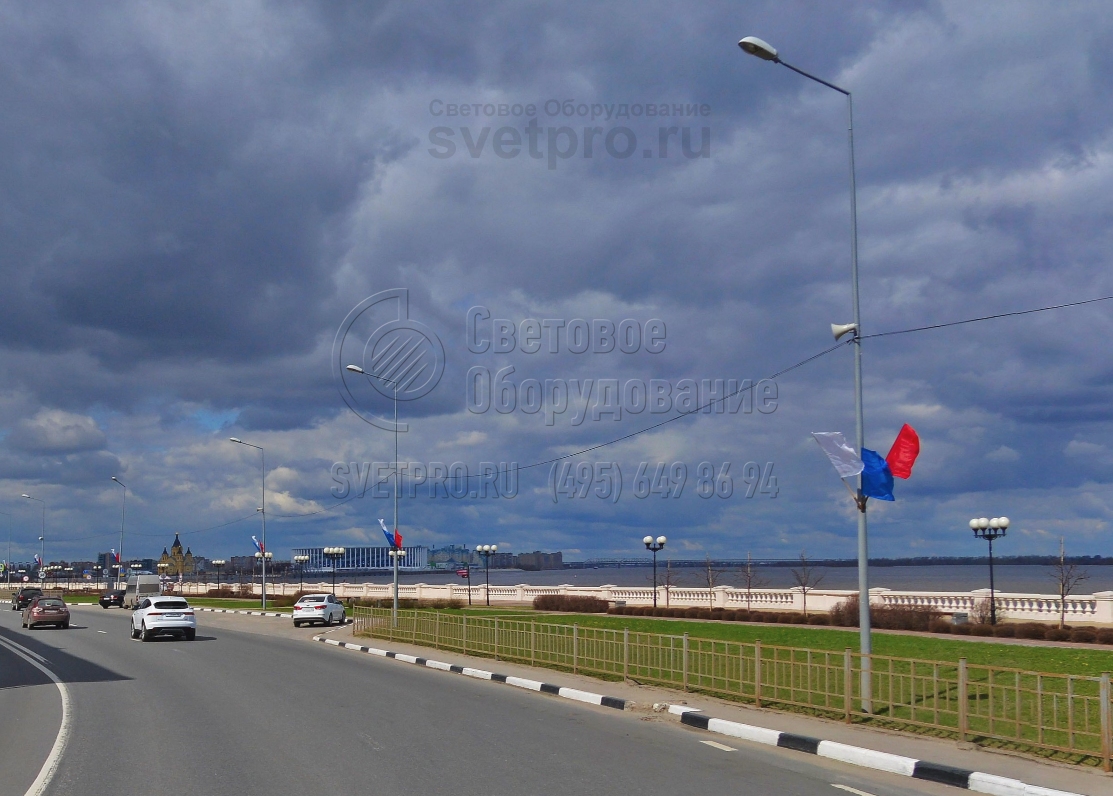

8. Вверху опоры НФК-7,0-02-ц крепится светильник или кронштейн. -
9. Для изготовления опор НФК-7,0-02-ц берётся рулонная или листовая горячекатаная сталь. -
10. Опоры НФК-7,0-02-ц могут изготавливаться с толщиной стенки 3–4 мм. -
11. Металлическая опора освещения НФК-7,0-02-ц должна иметь повышенную прочность и стойкость к климатическим воздействиям. -
12. Выбор опор освещения должен отвечать требованиям СНиП. -
13. Расположение опор НФК-7,0-02-ц до бордюра на дорогах, где нет грузового и электротранспорта – 0,3 м. -

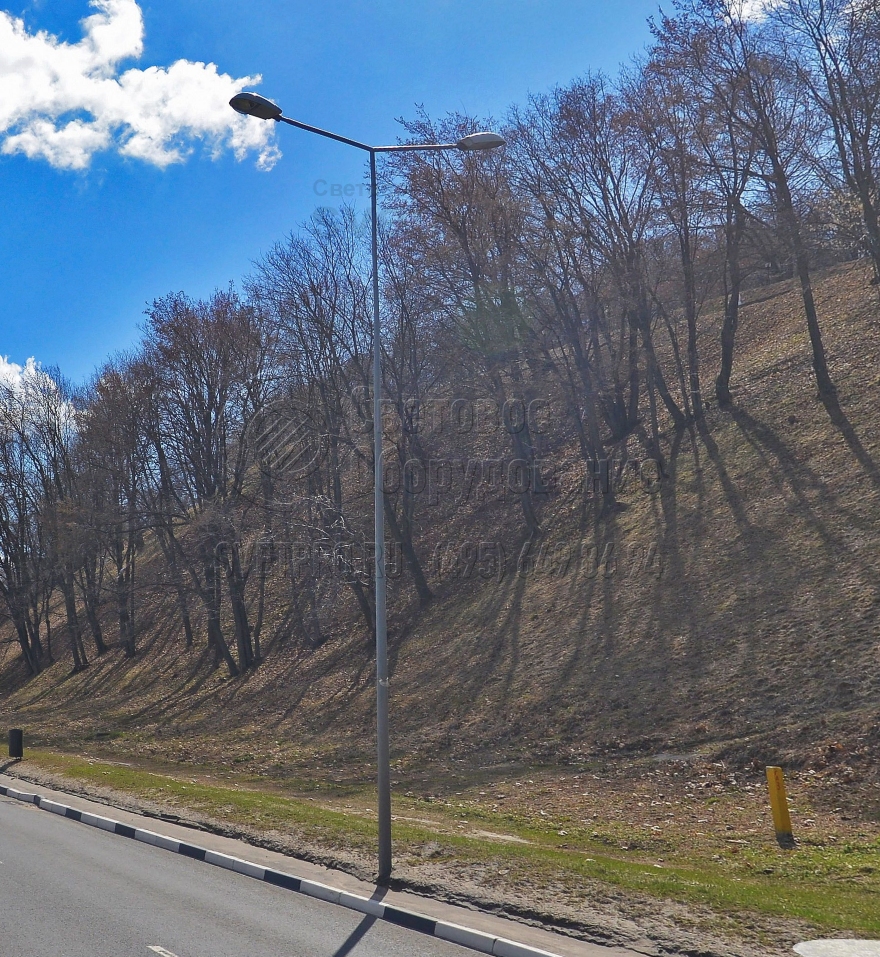

14. На опорах НФК-7,0-02-ц консольные светильники лучше размещать под углом 15–30° к горизонту. -
15. Главное назначение дорожного освещения – это безопасность передвижения транспорта. -
16. Расстояние между опорами НФК-7,0-02-ц зависит от осветительного прибора, его мощности, высоты от земли, типа освещения.
