НП-5 Опоры несиловые трубчатые неразборные высота 5 метров
| Область применения: |
|
| Назначение: |
|
| Артикул производителя: | НП-5 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Покрытие: | Горячее цинкование |
| Вес: | 81,0 кг |
| Высота: | 5 м |
Цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

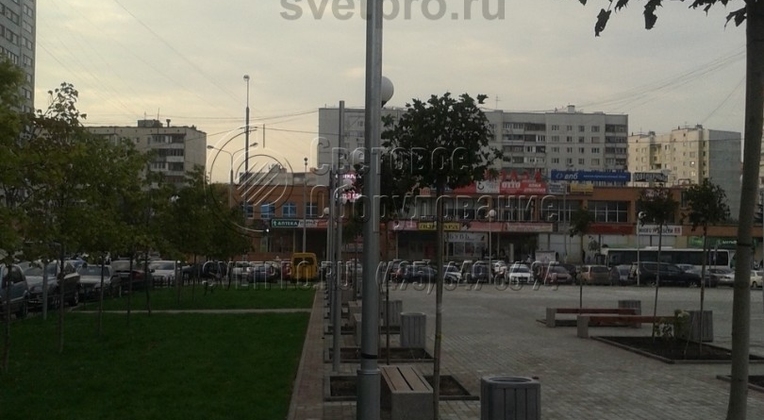

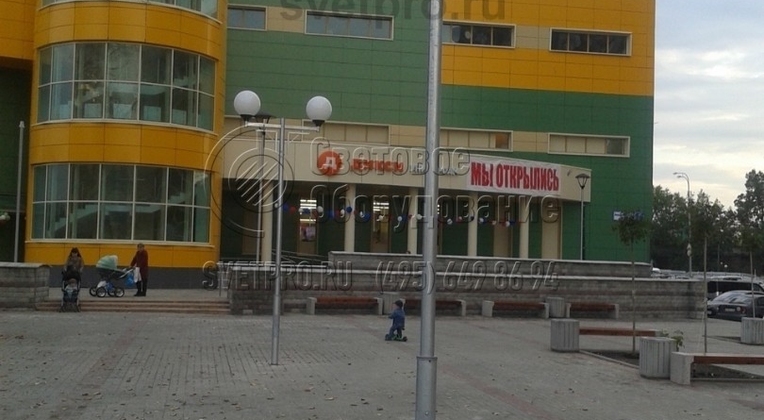

Фото с объектов

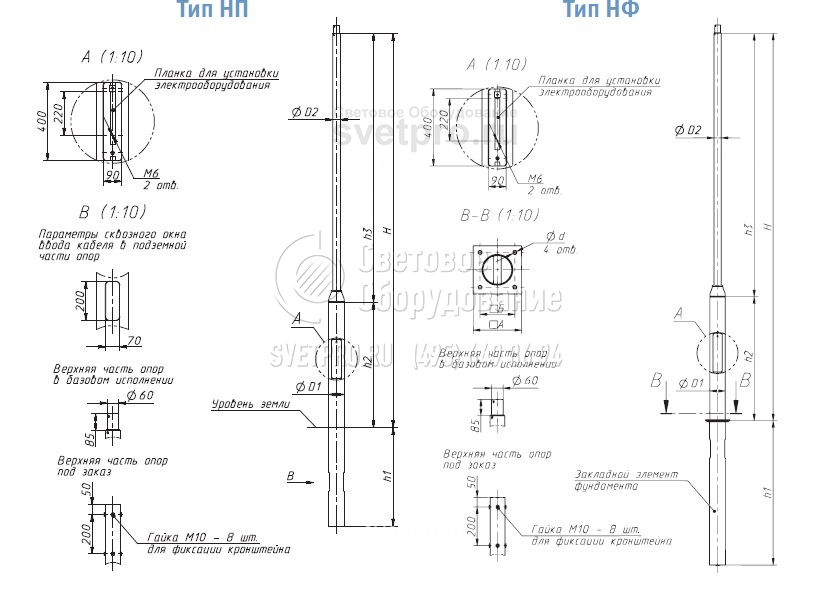

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм |
|---|---|---|---|---|---|---|---|---|---|
| НП-5,0/6,0-02-ц | 81,0 | Ф2 | 5000 | 1000 | 1280 | 1840 | 159 | 108 | 76 |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо
ОПИСАНИЕ
Неразборная опора НП-5 относится к несиловым конструкциям цилиндрической формы, используемым для организации наружной подсветки в жилых кварталах, на придомовых территориях, в парковых зонах, на городских улицах и площадях. Особенность изделия – возможность прокладки питающего кабеля по воздуху либо внутренним способом.
Опора НП-5 высотой 5 м изготавливается из стального трубного проката. Высокое качество используемой стали позволяет размещать опорные конструкции в различных климатических зонах. Для придания изделию декоративных свойств, а также надежной защиты конструкции от коррозии и других негативных факторов поверхность металла обрабатывается горячим цинкованием. Такая обработка не дает развиваться ржавчине и увеличивает срок использования изделия до 30 лет.
При установке конструкция располагается в подготовленном котловане с последующим бетонированием после выравнивания опоры. Крепление светотехники выполняется на кронштейны либо непосредственно на опорный столб.

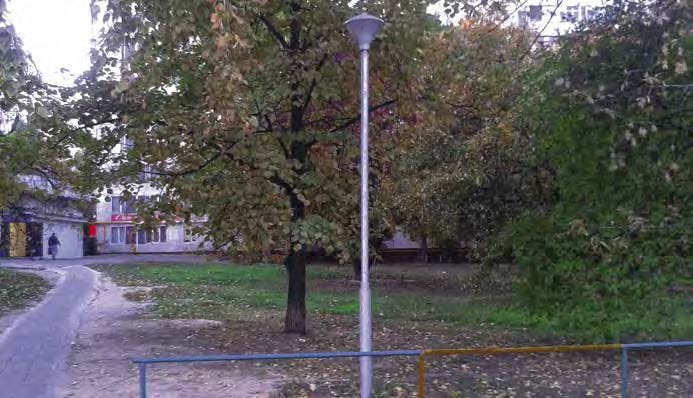

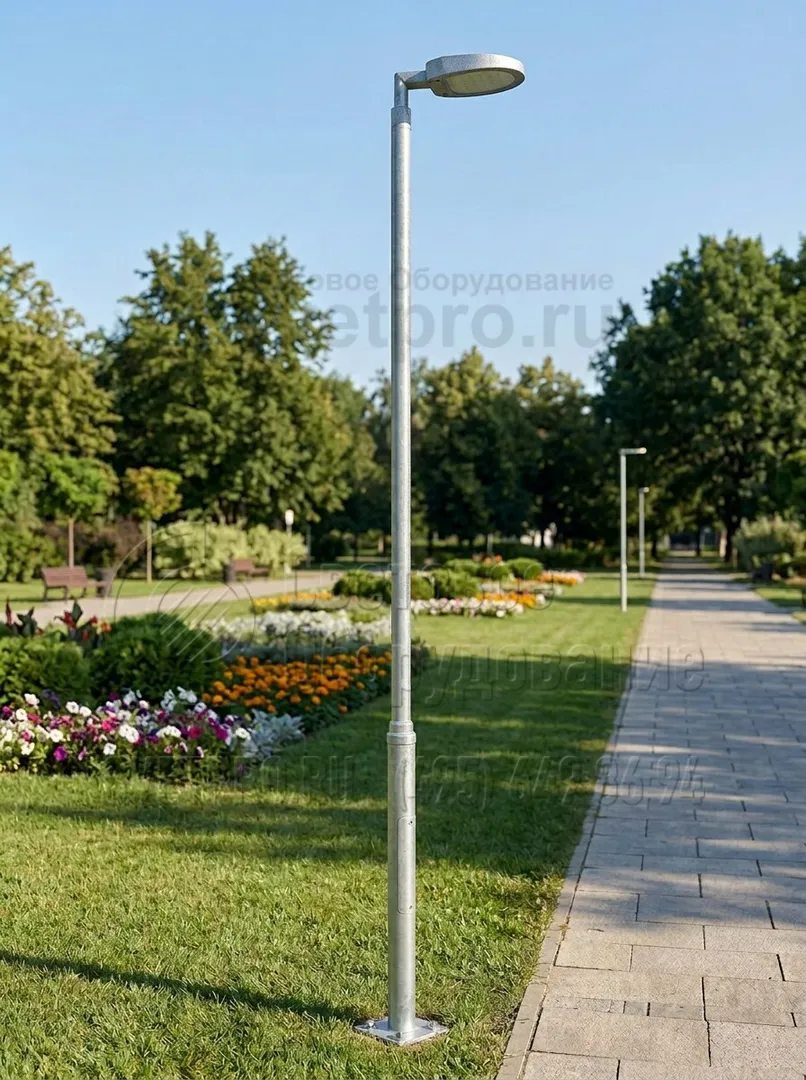

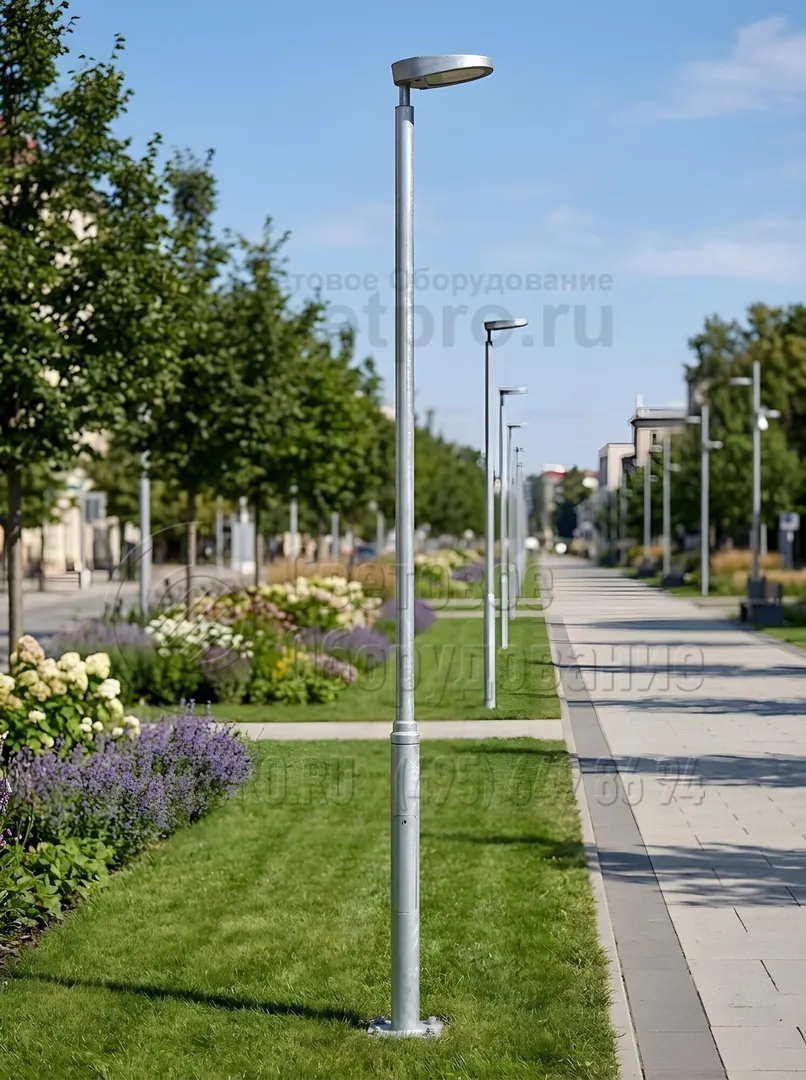

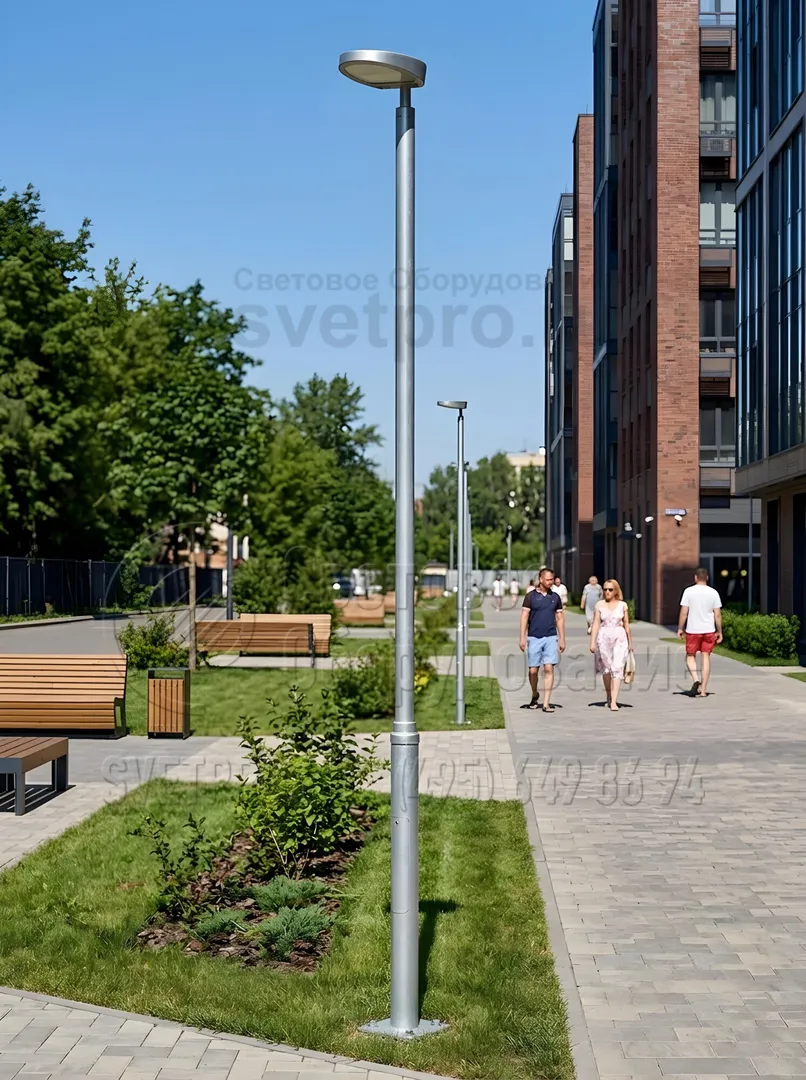

Фото с объектов
Фотогалерея
-

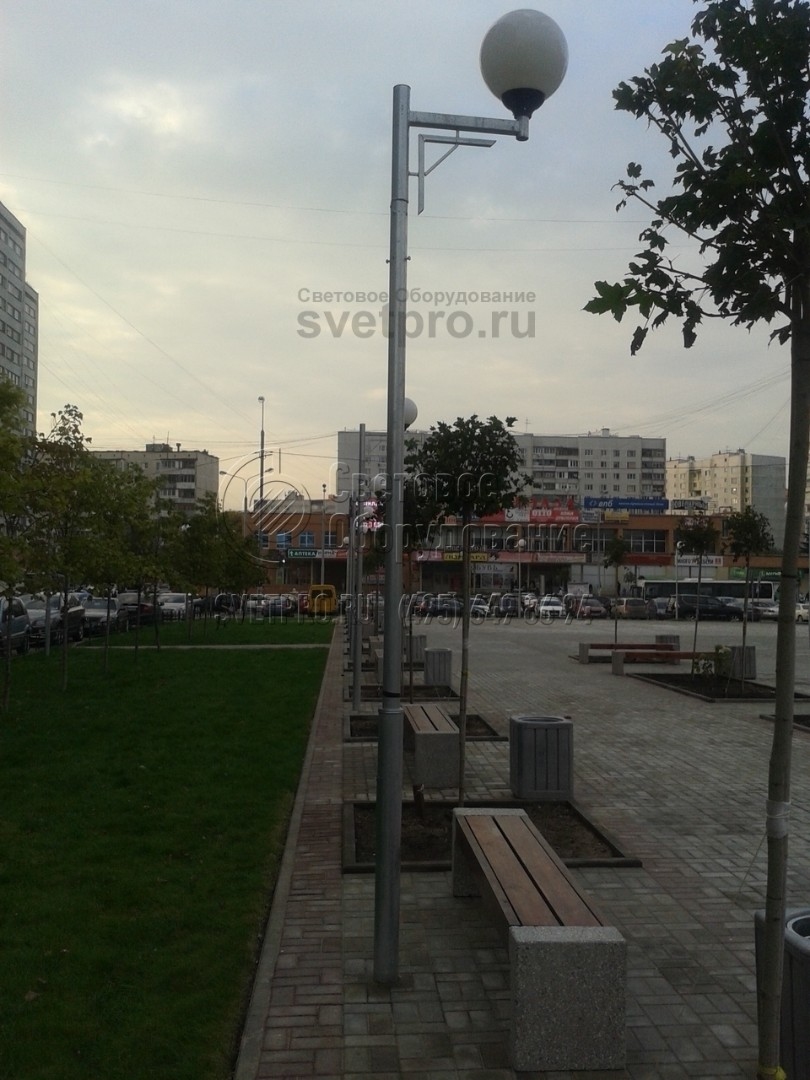

1. Светильник на осветительной конструкции типа НП можно устанавливать на верхней части корпуса или с помощью консоли. Она может иметь дополнительные элементы украшения. Консоль для СП крепится на оголовке с помощью обечайки. Сборка проводится на месте для упрощения транспортировки.
-

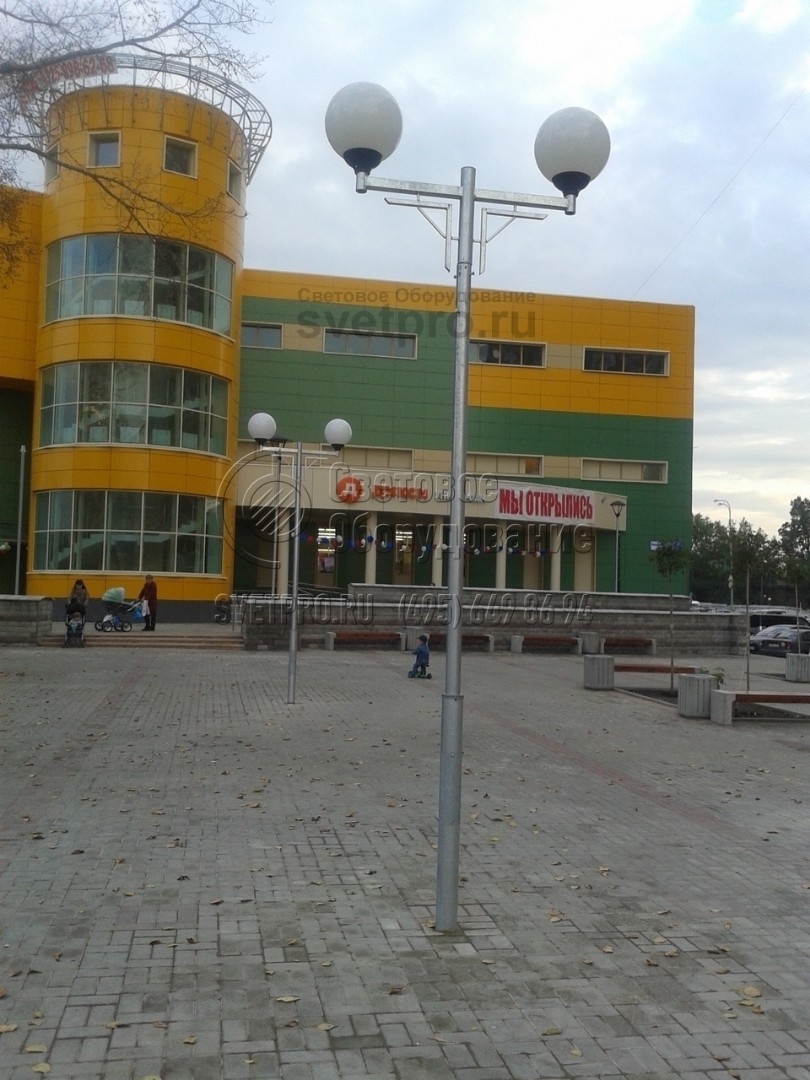

2. Консоль под светильник может быть не одна. В варианте на изображении используется два выноса под два светильника. Так как они расположены напротив, то освещают пространство по обе стороны от ствола. При проектировании можно сократить количество осветительных конструкций на объекте.
|
|
|
|
|
|
|
