Консоли
Покрытие: | Битумная мастика |
Артикул производителя: | В 20 / 24 / 30 / 36 |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 4-12 |
Вес: | 112-360 кг |
Высота: | 1,4-2,4 м |
как выбрать опору?
Фото с объектов

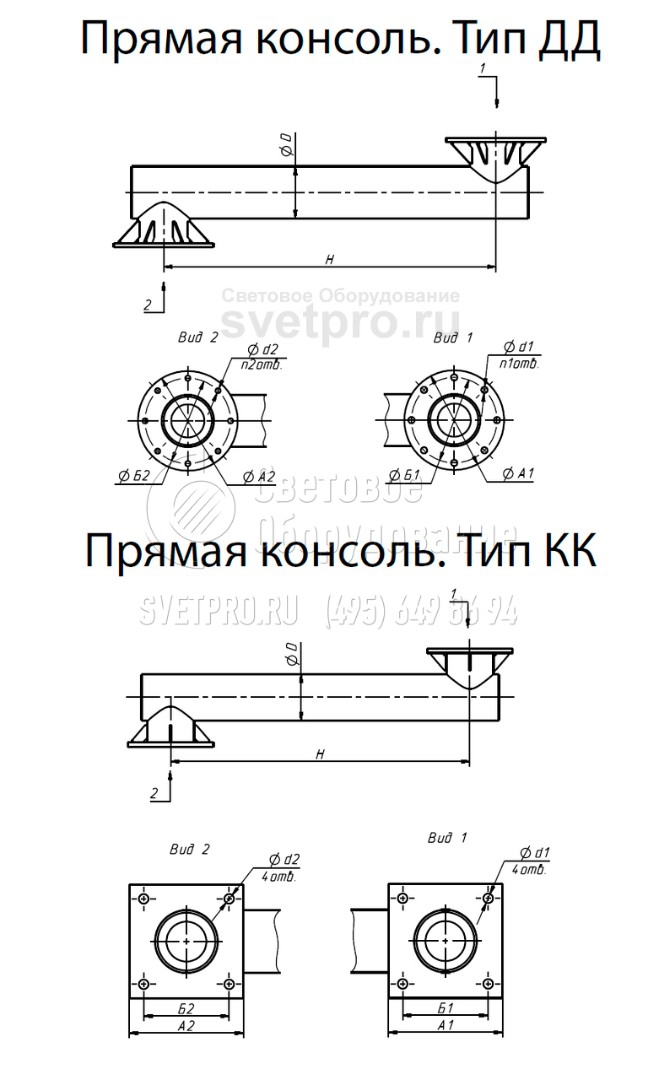

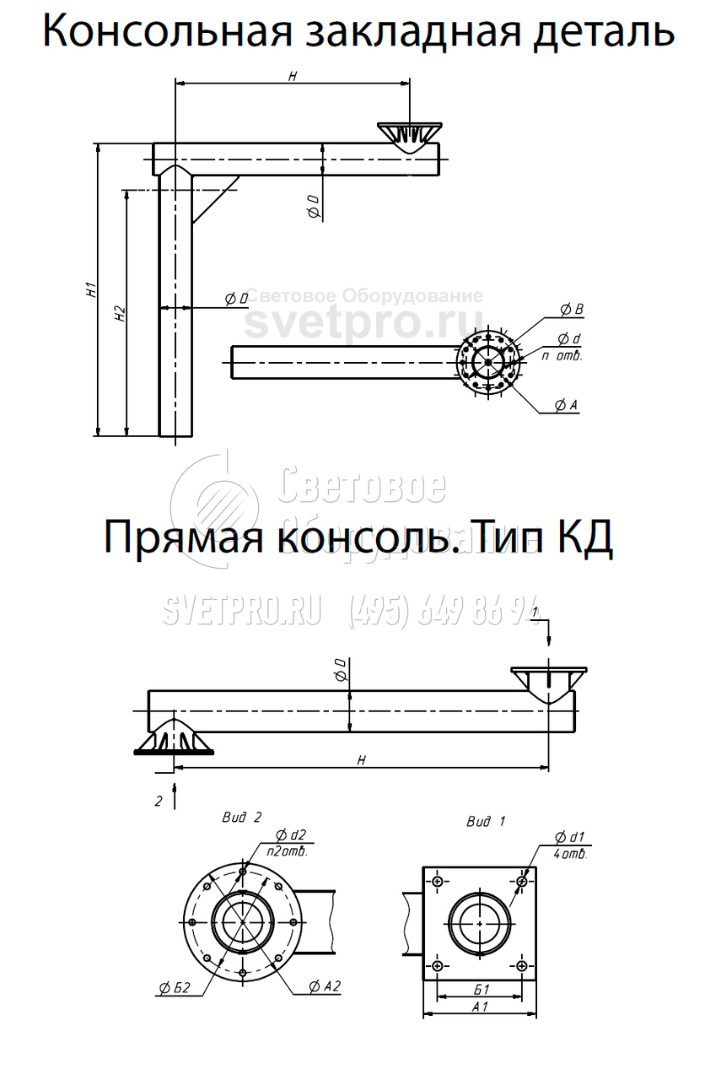

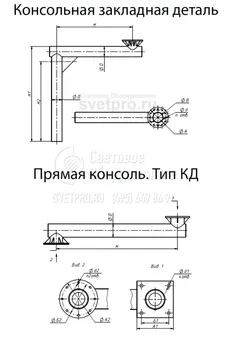

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры прямых консольных элементов типа ДД (остальные типы изготавливаются на заказ)
Наименование | Н, мм | D, мм | d1, мм | n1 | А1, мм | Б1, мм | d2, мм | n2 | А2, мм | Б2, мм | Масса*, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
В-20/8/Д360-24/8/Д360-1,4-б | 1400 | 219 | 20 | 8 | 420 | 360 | 24 | 8 | 420 | 360 | 112 |
В-20/12/Д372-24/12/Д396-1,4-б | 1400 | 325 | 20 | 12 | 420 | 372 | 24 | 12 | 456 | 396 | 165,2 |
В-24/8/Д310-24/8/Д310-1,4-б | 1400 | 219 | 24 | 8 | 400 | 310 | 24 | 8 | 400 | 310 | 113 |
В-24/8/Д310-24/8/Д360-1,4-б | 1400 | 219 | 24 | 8 | 400 | 310 | 24 | 8 | 420 | 360 | 109 |
В-20/8/Д360-24/8/Д360-1,7-б | 1700 | 219 | 20 | 8 | 420 | 360 | 24 | 8 | 420 | 360 | 124,3 |
В-20/12/Д372-24/12/Д396-1,7-б | 1700 | 325 | 20 | 12 | 420 | 372 | 24 | 12 | 456 | 396 | 186,4 |
В-20/8/Д360-24/8/Д360-2,0-б | 2000 | 219 | 20 | 8 | 420 | 360 | 24 | 8 | 420 | 360 | 137 |
В-24/8/Д310-24/8/Д310-2,0-б | 2000 | 219 | 24 | 8 | 400 | 310 | 24 | 8 | 400 | 310 | 140 |
В-30/8/Д380-24/12/Д396-2,0-б | 2000 | 273 | 30 | 8 | 500 | 380 | 24 | 12 | 504 | 396 | 192 |
В-20/12/Д372-24/12/Д396-2,0-б | 2000 | 325 | 20 | 12 | 420 | 372 | 24 | 12 | 456 | 396 | 207,8 |
В-30/12/Д500-36/12/Д470-2,0-б | 2000 | 377 | 30 | 12 | 610 | 500 | 36 | 12 | 580 | 470 | 360 |
В-30/8/Д380-30/8/Д380-2,45-б | 2450 | 273 | 30 | 8 | 500 | 380 | 30 | 8 | 500 | 380 | 246 |
Н – вылет консоли
D – диаметр трубы
d1 – диаметр резьбы крепежных элементов опоры
d2 – диаметр резьбы крепежных элементов ЗФ
n1 – количество отверстий во фланце, обращенном к опоре
n2 – количество отверстий во фланце, обращенном к ЗФ
А1 – диаметр окружности или сторона квадрата фланца, обращенного к опоре
А2 – диаметр окружности или сторона квадрата фланца, обращенного к ЗФ
Б1 – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы фланца, обращенного к опоре
Б2 – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы фланца, обращенного к ЗФ
Основные параметры консольных фундаментов
Наименование | Н, мм | Н1, мм | Н2, мм | D, мм | d, мм | n | А, мм | Б, мм | Масса, *кг |
---|---|---|---|---|---|---|---|---|---|
В-20/8/Д370-1,7-б | 1700 | 2660 | 2100 | 219 | 20 | 8 | 420 | 370 | 219 |
В-20/8/Д360-1,7-б | 1700 | 2660 | 2100 | 219 | 20 | 8 | 420 | 360 | 219 |
В-30/8/Д380-1,7-б | 1700 | 2660 | 2100 | 219 | 30 | 8 | 495 | 380 | 292 |
В-24/8/Д310-1,7-б | 1700 | 2660 | 2100 | 219 | 24 | 8 | 400 | 310 | 222 |
В-30/4/К300-1,7-б | 1700 | 2660 | 2100 | 219 | 30 | 4 | 400 | 300 | 231,5 |
Н – вылет консоли
Н1 – общая высота консоли
Н2 – рекомендуемая глубина заделки консоли
D – диаметр трубы
d – диаметр резьбы крепежных элементов
n – количество отверстий во фланце
А – диаметр окружности или сторона квадрата фланца
Б – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы
* Максимальная расчетная масса.
ОПИСАНИЕ
Консоли представляют собой конструкции для закрепления опор и мачт освещения разного типа. Они оснащены различными конструкциями для установки опоры и бывают швеллерного или трубчатого типа, изолированными, неизолированными, горизонтальными или изогнутыми. Кроме того, существуют прямые консоли, предназначенные для поддержания опор скоростных линий электропередач.
Через консоль к опоре крепится контактная подвеска. Она оснащена прямым или обратным фиксатором, который при изогнутых консолях монтируется прямо к опоре. Конструкции используются для нагрузок от контактных подвесок и фиксаторов. Фиксаторы удерживают контактный провод в нужном положении. Оборудование бывает прямого и обратного типа. В первом случае на фиксатор идет нагрузка от опоры, а во втором он воспринимает от контактного провода нагрузку к опоре.
Консоли монтируются на фундаментный блок различными способами. Они имеют разный горизонтальный вылет и изготавливаются из соединенных при помощи сварки уголков или швеллеров. Изогнутые консоли снабжены фиксаторными стойками.
НАЗНАЧЕНИЕ
Консоли и консольные закладные детали служат для передачи нагрузок от устанавливаемой опоры на фундаментный блок, горизонтальным смещением (вылетом) оси устанавливаемой стальной конструкции относительно оси фундаментного блока. Рекомендуются следующие условия эксплуатации:
- Климатические районы— II4 .. II11 по ГОСТ 16350;
- Ветровые районы— с I по VII по СП 20.13330.2011;
- Внешняя среда— слабоагрессивная (по степени агрессивного воздействия) по СНиП 2.03.11.
Использование закладных элементов в климатических районах I4...II3 возможно, но должно быть проектно обосновано и согласовано с изготовителем.
ОСОБЕННОСТИ КОНСТРУКЦИИ

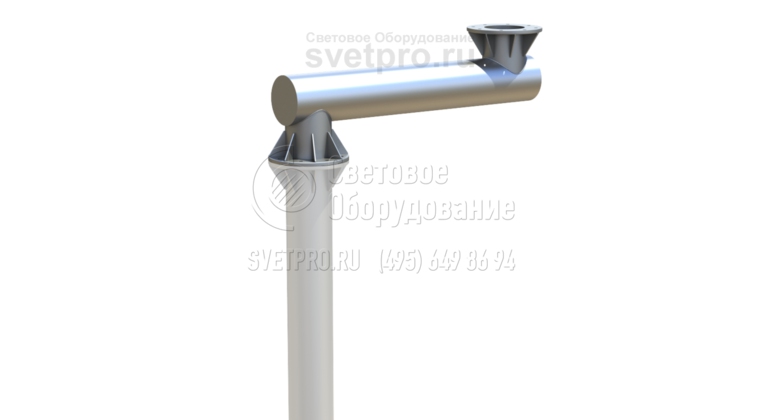

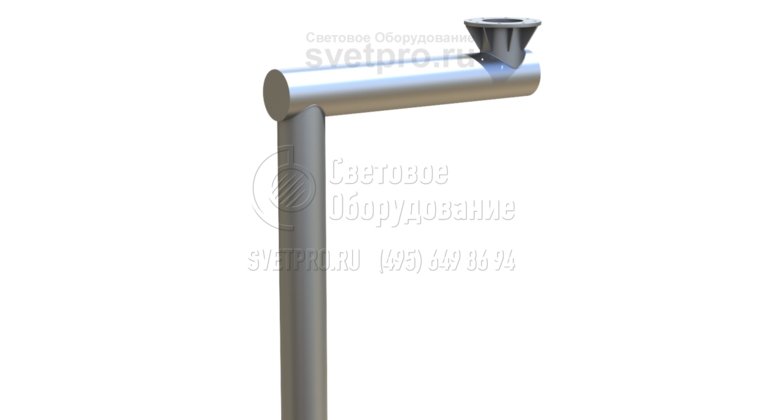

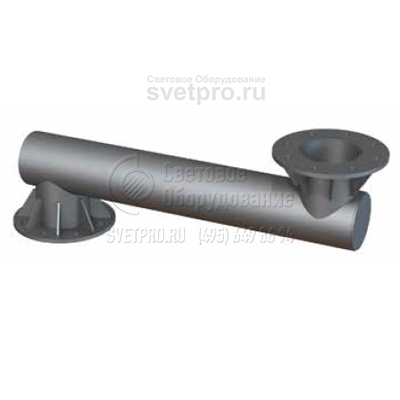

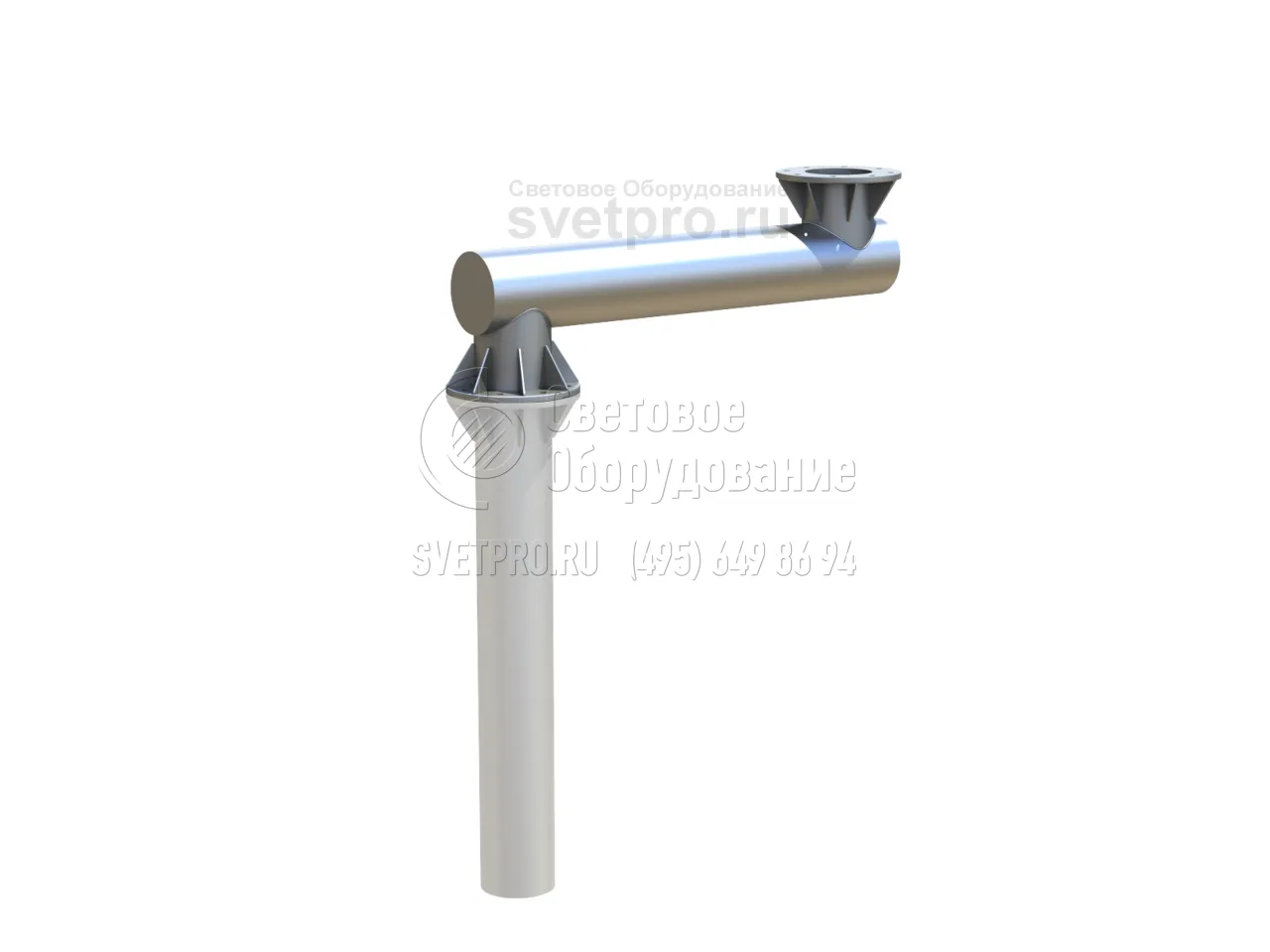

Консольные элементы изготавливаются в двух исполнениях. Консольные закладные детали имеют несущую часть, предназначенную для установки в фундаментный блок и вынесенный по горизонтали фланец для установки опоры. Прямые консольные элементы имеют два разнесенных узла крепления (фланцы с отверстиями) и предназначены для установки совместно с закладным элементом.
ПОКРЫТИЕ
Части консольных элементов, конструктивно выступающие из фундаментного блока, защищены от коррозии в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602. По умолчанию, данные части покрываются слоем битумной мастики толщиной до 2,5 мм. Под запрос могут иметь покрытие всех наружных поверхностей битумной мастикой или оцинковываться горячим цинкованием в соответствии с ГОСТ. 9.307-89
УСТАНОВКА КОНСОЛЬНЫХ ЭЛЕМЕНТОВ
Установка консольных закладных деталей осуществляется в подготовленный котлован— после установки фланца по уровню и достижения требуемой его ориентации подземная часть заливается бетоном.
Установка прямого консольного элемента осуществляется одним из его фланцев на фланец закладной детали, установленной в обустроенный фундамент. Крепежные элементы для установки поставляются комплектно с консолью.
Основные параметры фундамента (количество и марка бетона) в целом определяются исходя из климатических условий района эксплуатации и параметров грунта.
УСТАНОВКА ОБОРУДОВАНИЯ
На свободный фланец консольного элемента устанавливается опора. В зависимости от нагрузок и конструктивных требований, для установки применяются резьбовые крепежные детали (болты, шпильки, гайки, шайбы), поставляемые комплектно с опорами. Установку оборудования допускается проводить только после набора фундаментом требуемой прочности.

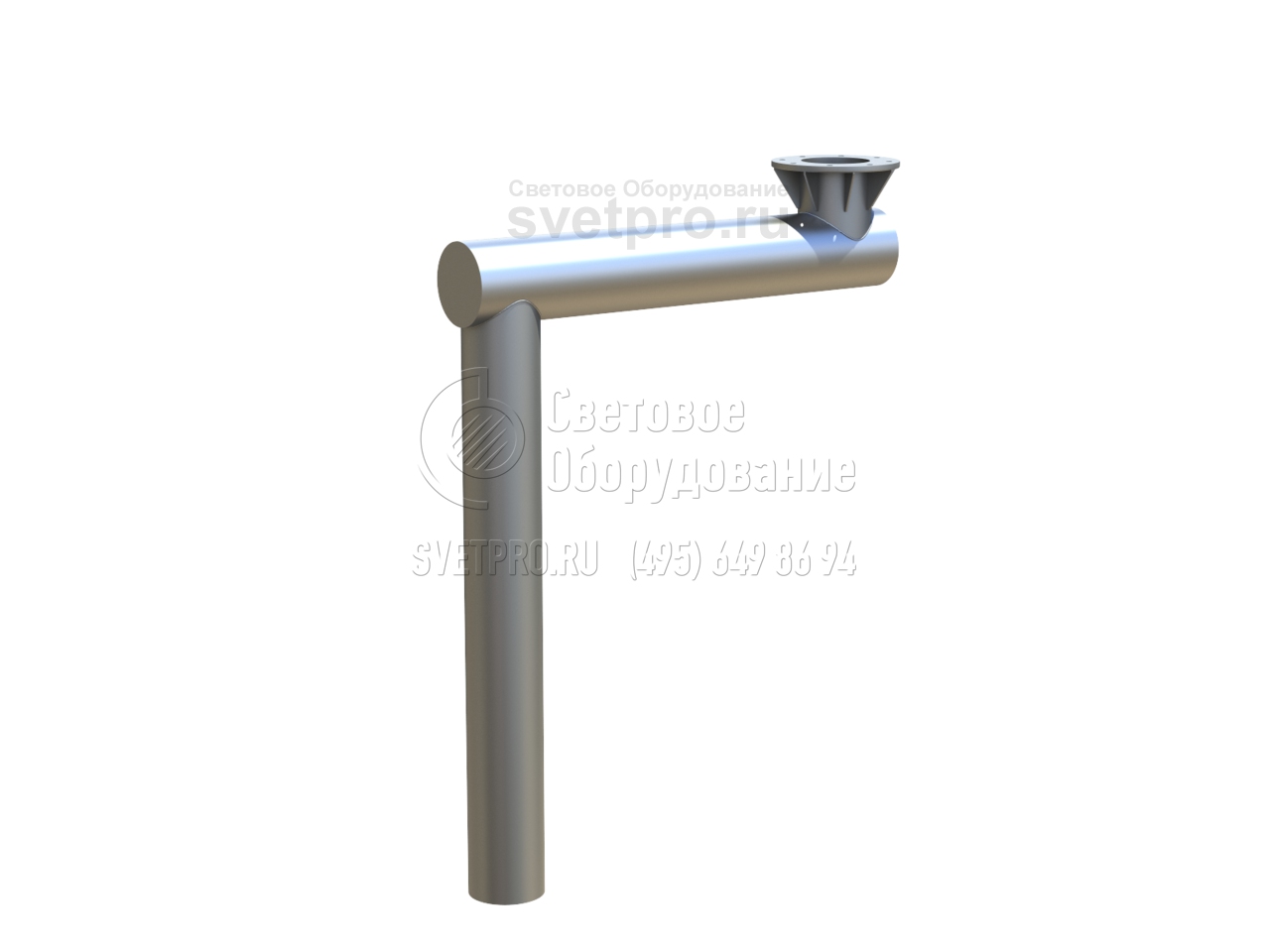

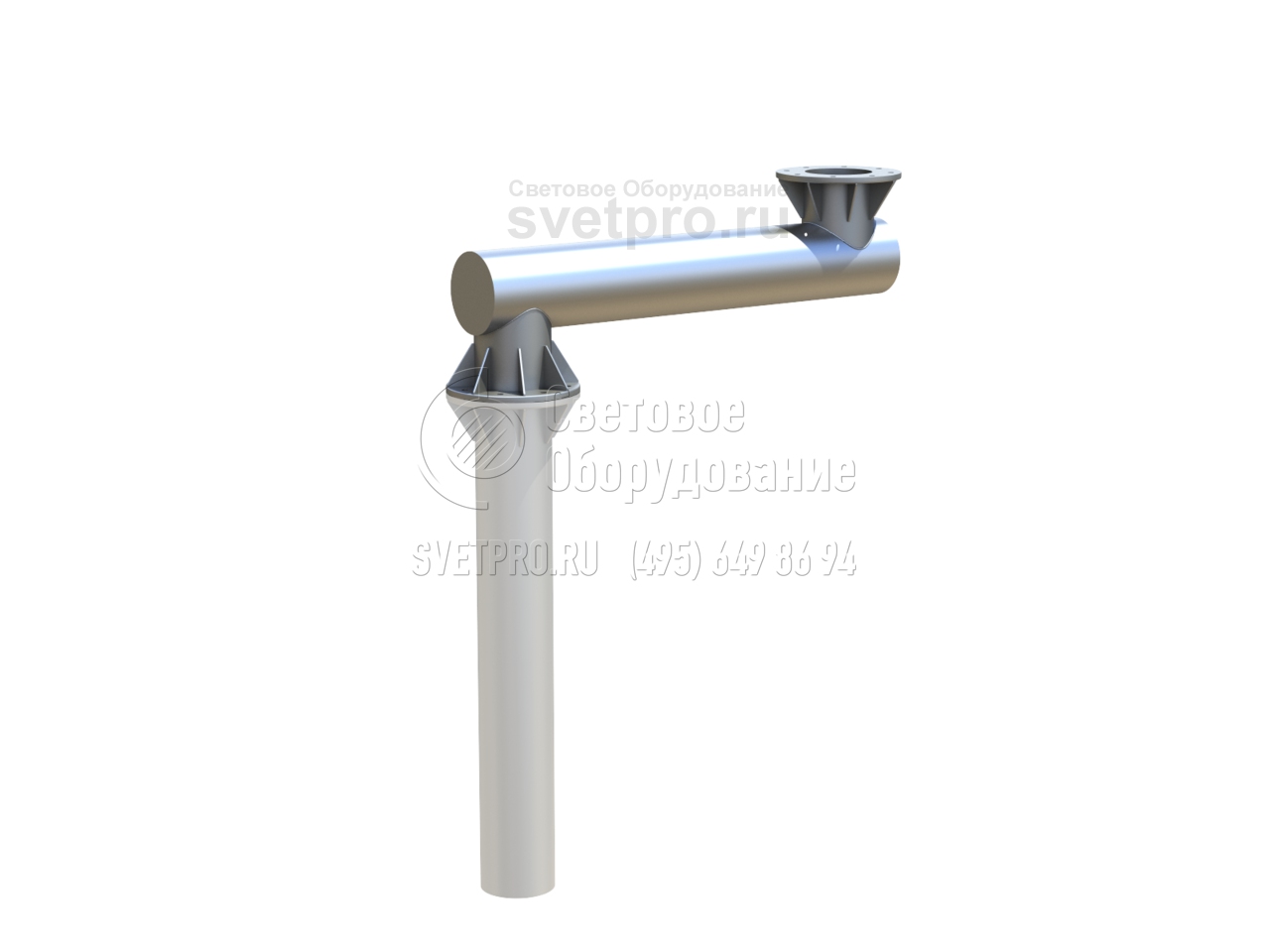

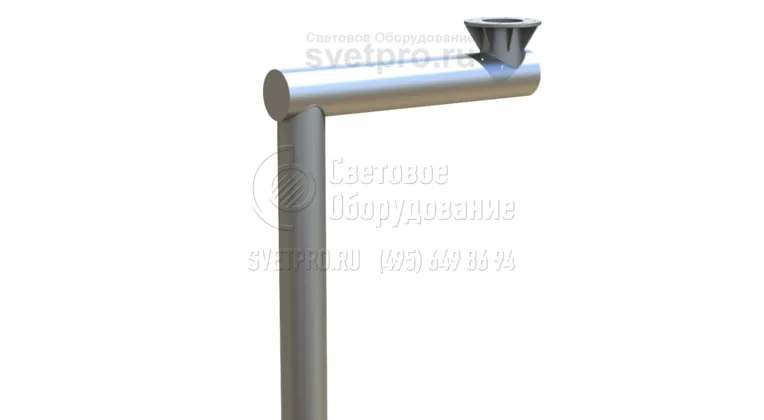

Консольная закладная деталь | Прямая консоль |
