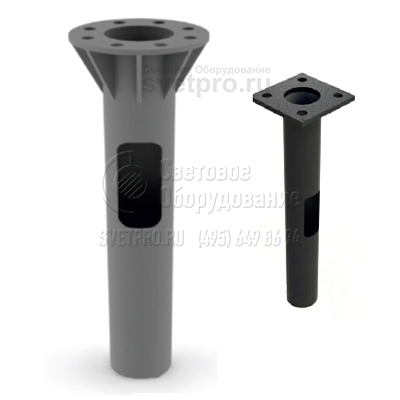

ЗДФ Закладные детали фундамента

Главная > Каталог продукции > Стальные опоры и мачты > Закладные детали фундамента > ЗДФ Закладные детали фундамента
Область применения:
  • Установка опор различного назначения.
Назначение:
  • Закладные детали фундамента
Покрытие: Битумная мастика
Артикул производителя: ЗДФ
Установка: В подготовленный котлован.
Количество крепежный отверстий: 4-12
Размер фланца: 190-750 мм
Вес: 18-530 кг
Высота: 0,8-4 м
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Звоните +7 (495) 649-86-94

как выбрать опору?

Фото с объектов

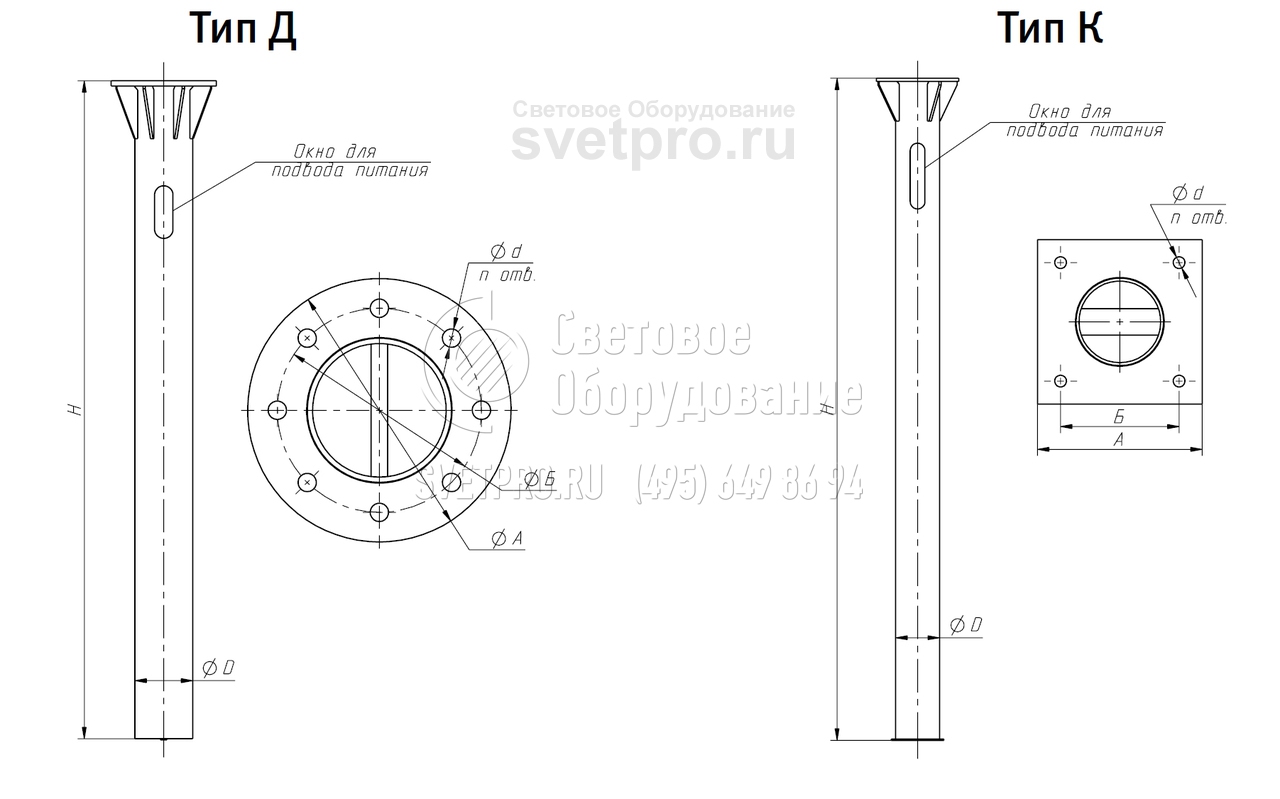

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеТип элементаН, ммD, ммd, ммn, шт.А, ммБ, ммМасса*, кг
Закладные детали фундаментов для опор типа НФ
ЗФ-20/4/К180-0,8-б К 800 168 20 4 224 180 22,5
ЗФ-20/4/К180-1,0-б К 1000 168 20 4 224 180 32
ЗФ-20/4/К180-1,5-б К 1500 168 20 4 224 180 48
ЗФ-20/4/К180-1,5-б К 1500 168 20 4 224 180 47,7
ЗФ-20/6/Д270-1,5-б Д 1500 168 20 6 320 270 51,5
ЗФ-20/6/Д270-2,0-б Д 2000 168 20 6 320 270 67,5
ЗФ-24/8/Д350-2,5-б Д 2500 273 24 8 420 350 145
ЗФ-30/8/Д360-3,5-б Д 3500 273 30 8 460 360 217
ЗФ-30/12/Д440-3,5-б Д 3500 325 30 12 552 440 275
Закладные детали фундаментов для опор типа НФГ и СФГ
ЗФ-16/4/К140-1,0-б К 1000 108 16 4 190 140 12,2
ЗФ-20/4/К180-1,2-б К 1200 133 20 4 250 180 18
ЗФ-20/4/К180-1,25-б К 1250 133 20 4 250 180 23,1
ЗФ-20/4/К180-1,3-б К 1300 159 20 4 250 180 25,8
ЗФ-30/4/К230-1,5-б К 1500 133 30 4 320 230 33
ЗФ-30/4/К230-1,5-б К 1500 159 30 4 320 230 44,5
ЗФ-30/4/К230-1,5-б К 1500 168 30 4 320 230 51,2
ЗФ-30/4/К300-2,0-б К 2000 219 30 4 400 300 101,6
ЗФ-24/8/Д310-2,0-б Д 2000 219 24 8 400 310 101
ЗФ-30/4/К300-2,0-б К 2000 273 30 4 400 300 115
ЗФ-30/4/К300-2,0-б К 2000 159 30 4 400 300 68
ЗФ-30/4/К300-2,0-б К 2000 168 30 4 400 300 77,6
ЗФ-24/8/Д310-2,0-б Д 2000 219 24 8 400 310 96
ЗФ-30/4/К230-2,0-б К 2000 159 30 4 320 230 55,5
ЗФ-16/4/К180-2,0-б К 2000 133 16 4 250 180 32,7
ЗФ-24/8/Д310-2,5-б Д 2500 219 24 8 400 310 122
ЗФ-30/6/Д420-2,5-б Д 2500 273 30 6 500 420 157
ЗФ-30/8/Д380-2,5-б Д 2500 273 30 8 500 380 161,7
ЗФ-30/4/К300-2,5-б К 2500 159 30 4 400 300 79
ЗФ-36/4/К400-3,0-б К 3000 325 36 4 500 400 273
ЗФ-30/12/Д440-3,0-б Д 3000 325 30 12 552 440 242
ЗФ-30/12/Д500-3,0-б Д 3000 377 30 12 610 500 264
ЗФ-30/4/К300-3,0-б К 3000 159 30 4 400 300 90,4
ЗФ-24/8/Д310-3,0-б Д 3000 219 24 8 400 310 143
ЗФ-24/8/Д310-3,3-б Д 3300 219 24 8 400 310 155
ЗФ-20/8/Д360-4,0-б Д 4000 219 20 8 420 360 181
ЗФ-20/12/Д372-4,0-б Д 4000 273 20 12 420 372 220
Закладные детали фундаментов для опор типа СФ
ЗФ-24/12/Д396-2,5-б Д 2500 325 24 12 456 396 187
ЗФ-24/8/Д360-2,5-б Д 2500 219 24 8 420 360 119
ЗФ-24/8/Д360-2,5-б Д 2500 273 24 8 420 360 143
ЗФ-20/8/Д360-2,5-б Д 2500 219 20 8 420 360 119
ЗФ-20/12/Д372-2,5-б Д 2500 273 20 12 420 372 142
Закладные детали фундаментов для опор типа ТФ
ЗФ-30/8/Д440-2,5-б Д 2500 273 30 8 540 440 167,4
ЗФ-30/8/Д540-3,0-б Д 3000 273 30 8 640 540 206
ЗФ-36/12/Д470-3,0-б Д 3000 377 36 12 580 470 310
ЗФ-36/12/Д540-3,0-б Д 3000 377 36 12 670 540 391
Закладные детали фундаментов для опор типа ТФГ
ЗФ-36/12/Д520-3,0-б Д 3000 377 36 12 640 520 338,5
ЗФ-36/12/Д560-3,0-б Д 3000 377 36 12 690 560 412
ЗФ-30/12/Д510-3,0-б Д 3000 325 30 12 620 510 276,5
ЗФ-36/12/Д600-3,0-б Д 3000 377 36 12 730 600 391,8
ЗФ-36/12/Д620-3,5-б Д 3500 426 36 12 750 620 530
Закладные детали фундаментов для декоративных опор
ЗФ-20/4/К180-1,3-б К 1300 168 20 4 224 180 40,5
ЗФ-20/4/Д270-1,3-б Д 1300 168 20 4 316 270 40
ЗФ-20/4/К180-1,3-б К 1300 168 20 4 224 180 37,9
ЗФ-20/4/Д270-1,5-б Д 1500 168 20 4 316 270 51,2

Н – высота ЗФ
D – диаметр трубы
d – диаметр резьбы крепежных элементов
n – количество отверстий во фланце
А – диаметр окружности или сторона квадрата фланца
Б – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы

* Расчетная масса с учетом покрытия.

ОПИСАНИЕ

Закладные детали используются при строительстве фундаментов под установку фланцевых опор и мачт, предназначенных для освещения бульваров, микрорайонов, территорий коттеджных поселков и спортивных комплексов, в промышленных зонах и зонах перед торгово-развлекательными комплексами. Кроме того, закладные детали используются при строительстве оснований для молниеотводов и прочих высотных конструкций.

Они делятся на два типа – трубчатые закладные детали с ответным фланцем и анкерные закладные детали. Трубчатые закладные детали представляют собой стальные трубы различных размеров, которые вставляют в заранее подготовленный котлован, размеры которого должны быть не менее 3 диаметров труб устанавливаемой закладной детали и заливается бетоном. Также у трубчатой закладной детали есть определенный диаметр трубы, который зависит от нагрузок, возведенных на нее, типа грунта и региона установки.

НАЗНАЧЕНИЕ

Закладной элемент служит для передачи нагрузок от устанавливаемой опоры на фундаментный блок, выполняемый, как правило, из бетона. Рекомендуются следующие условия эксплуатации:

  • Климатические районы - II4 .. II11 по ГОСТ 16350;
  • Ветровые районы - с I по VII по СП 20.13330.2011;
  • Внешняя среда - слабоагрессивная (по степени агрессивного воздействия) по СНиП 2.03.11.

Использование закладных элементов в климатических районах I4...II3 возможно, но должно быть проектно обосновано и согласовано с изготовителем.

ОСОБЕННОСТИ КОНСТРУКЦИИ

В зависимости от типа воспринимаемой нагрузки, как правило, исполняются с квадратными фланцами с 4-мя отверстиями (тип К), или с круглыми фланцами с количеством отверстий более 4х (тип Д). Закладные детали, предназначенные для опор с подземным подводом питания, имеют сквозные окна для его прохождения и заведения в тело опоры.

ПОКРЫТИЕ

Части закладного элемента, конструктивно выступающие из фундаментного блока, защищены от коррозии в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602. По умолчанию, данные части покрываются слоем битумной мастики толщиной до 2,5 мм. Под запрос могут иметь покрытие всех наружных поверхностей битумной мастикой или оцинковываться горячим цинкованием в соответствии с ГОСТ. 9.307-89

УСТАНОВКА ЗАКЛАДНЫХ ЭЛЕМЕНТОВ

Установка закладных элементов осуществляется в подготовленный котлован - после установки по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер не менее диаметра трубы закладной детали (Dн). Основные параметры фундамента (количество и марка бетона) в целом определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

УСТАНОВКА ОБОРУДОВАНИЯ

На установленный и залитый бетоном закладной элемент устанавливается опора. В зависимости от нагрузок и конструктивных требований, для установки применяются резьбовые крепежные детали (болты, шпильки, гайки, шайбы), поставляемые комплектно с опорами. Установку оборудования допускается проводить только после набора фундаментом требуемой прочности.

Фотогалерея

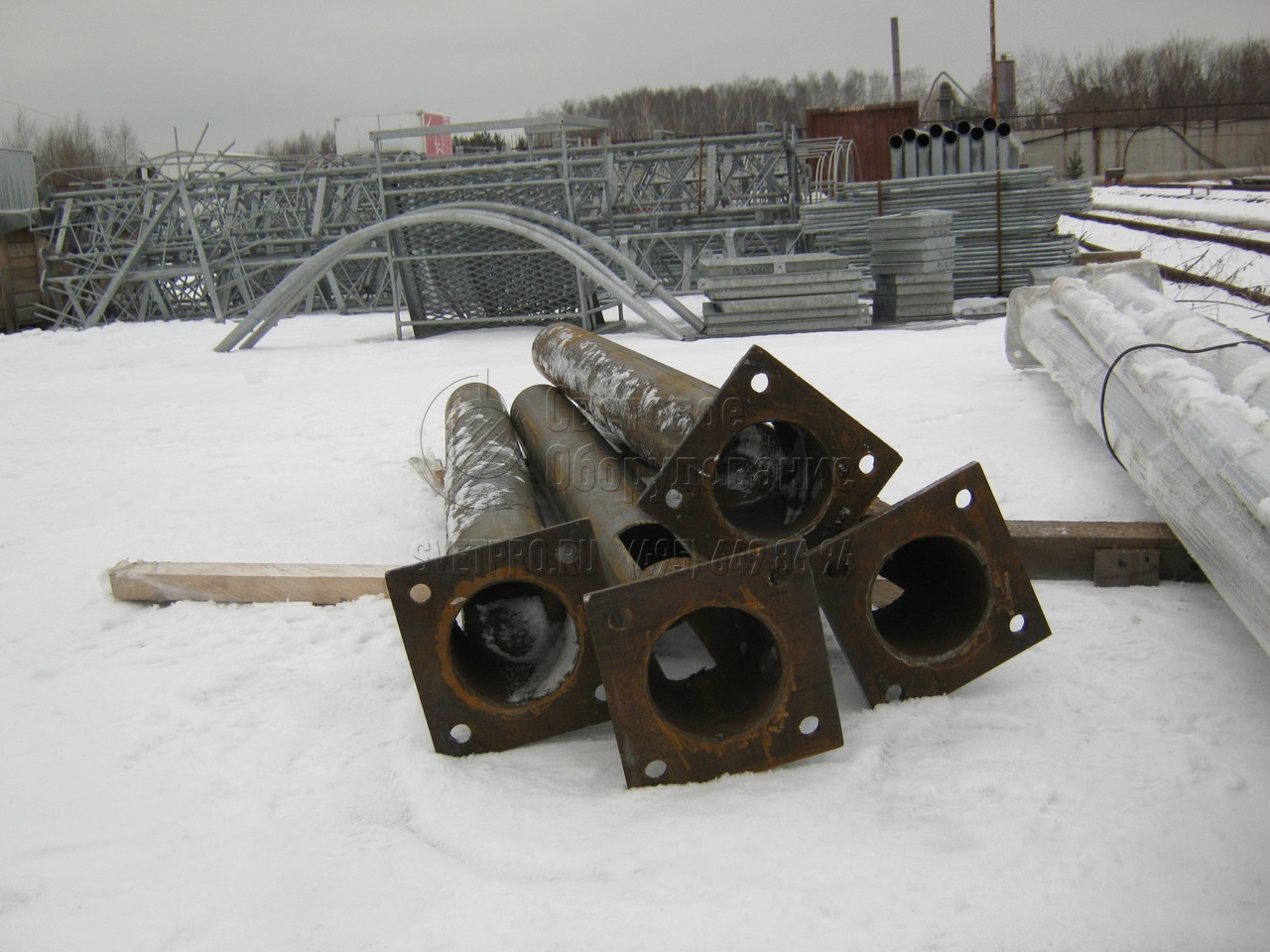

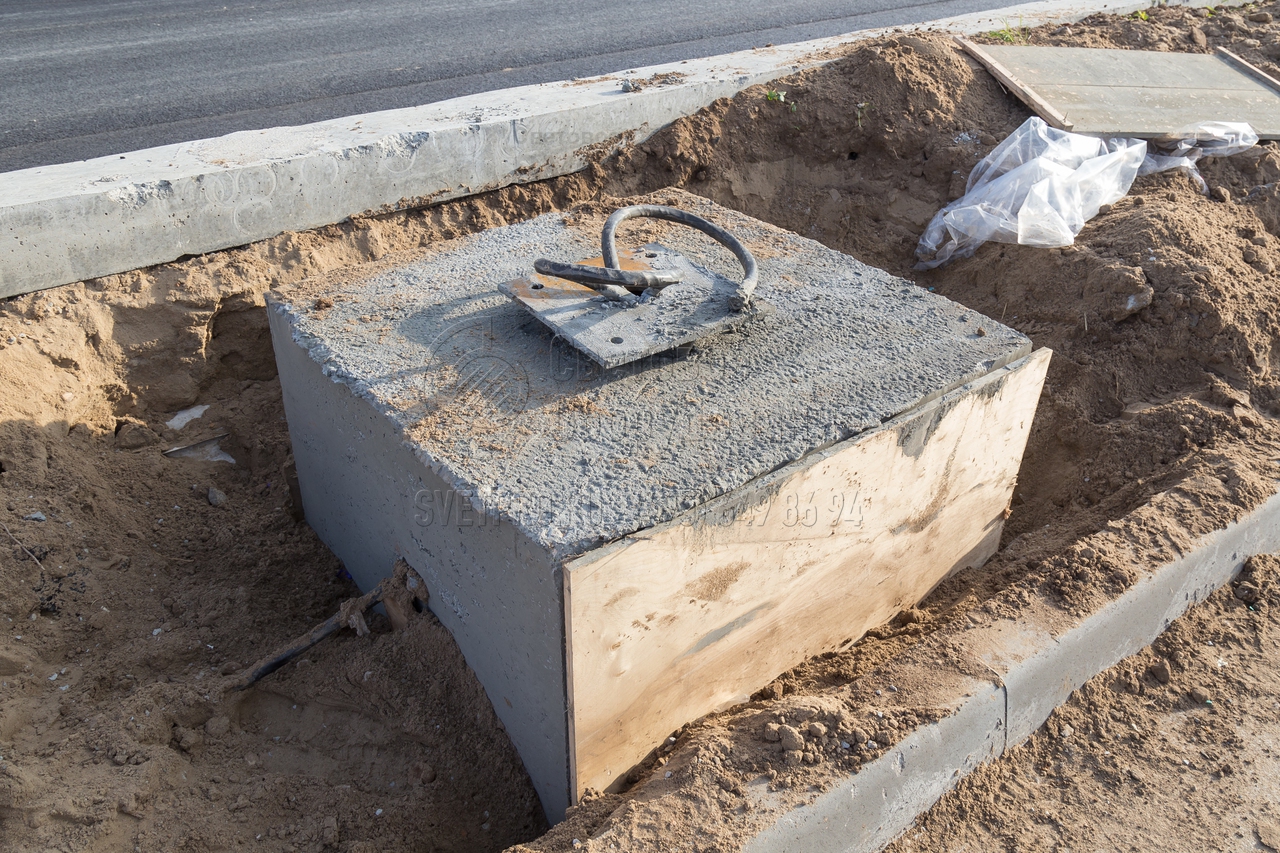

  • На изображении вы видите верхнюю опорную площадку закладного элемента, на который ставится опора. Площадка имеет квадратную форму, поэтому предназначена для установки изделий несилового типа. Из горловины торчат силовые линии, по которым будет подаваться питание к лампам. 1. На изображении вы видите верхнюю опорную площадку закладного элемента, на который ставится опора. Площадка имеет квадратную форму, поэтому предназначена для установки изделий несилового типа. Из горловины торчат силовые линии, по которым будет подаваться питание к лампам.

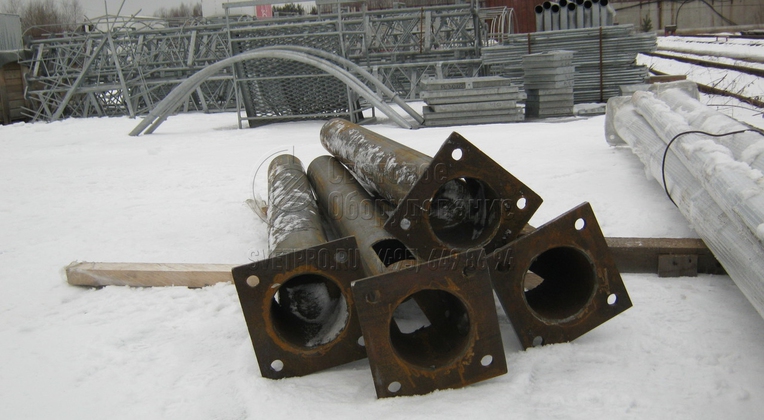

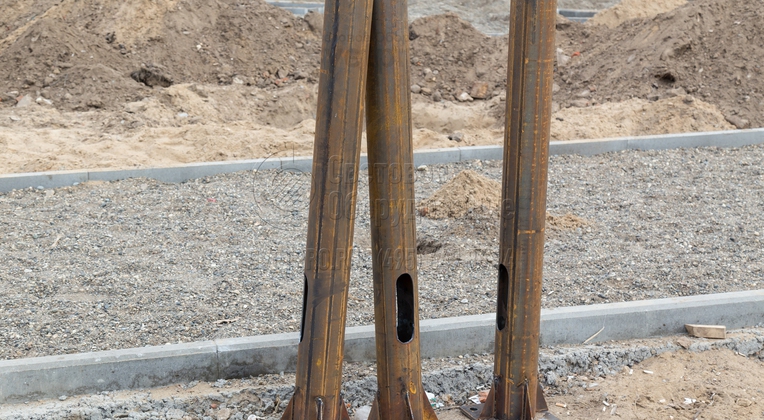

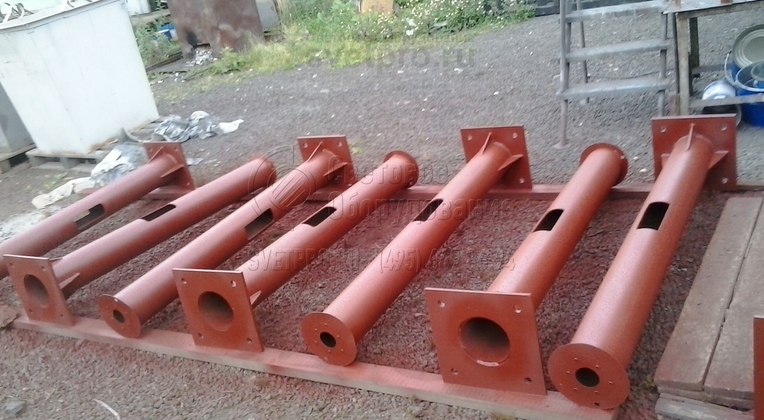

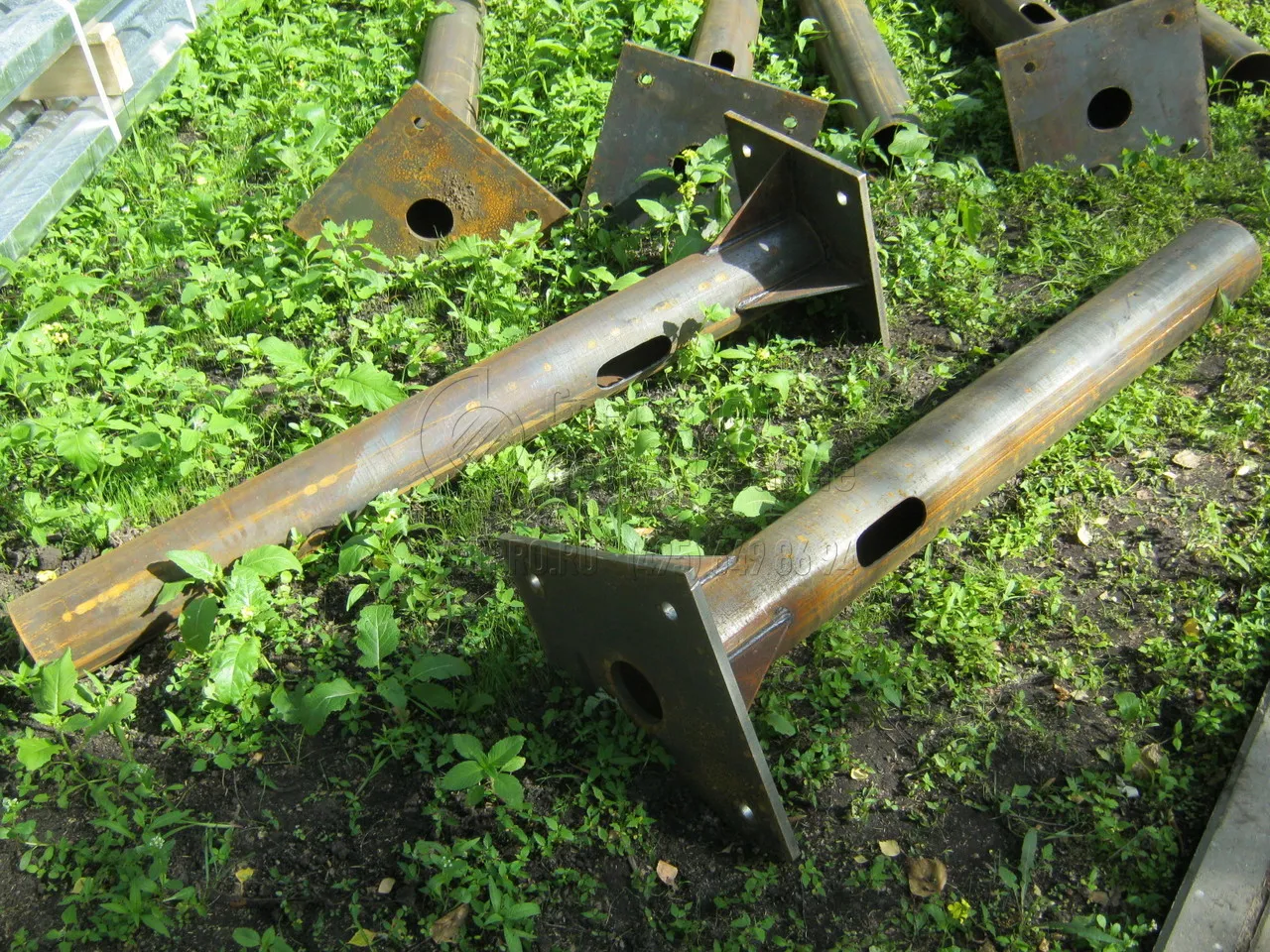

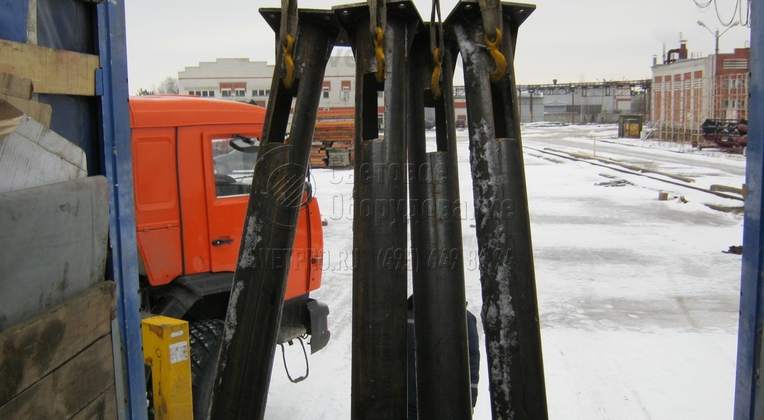

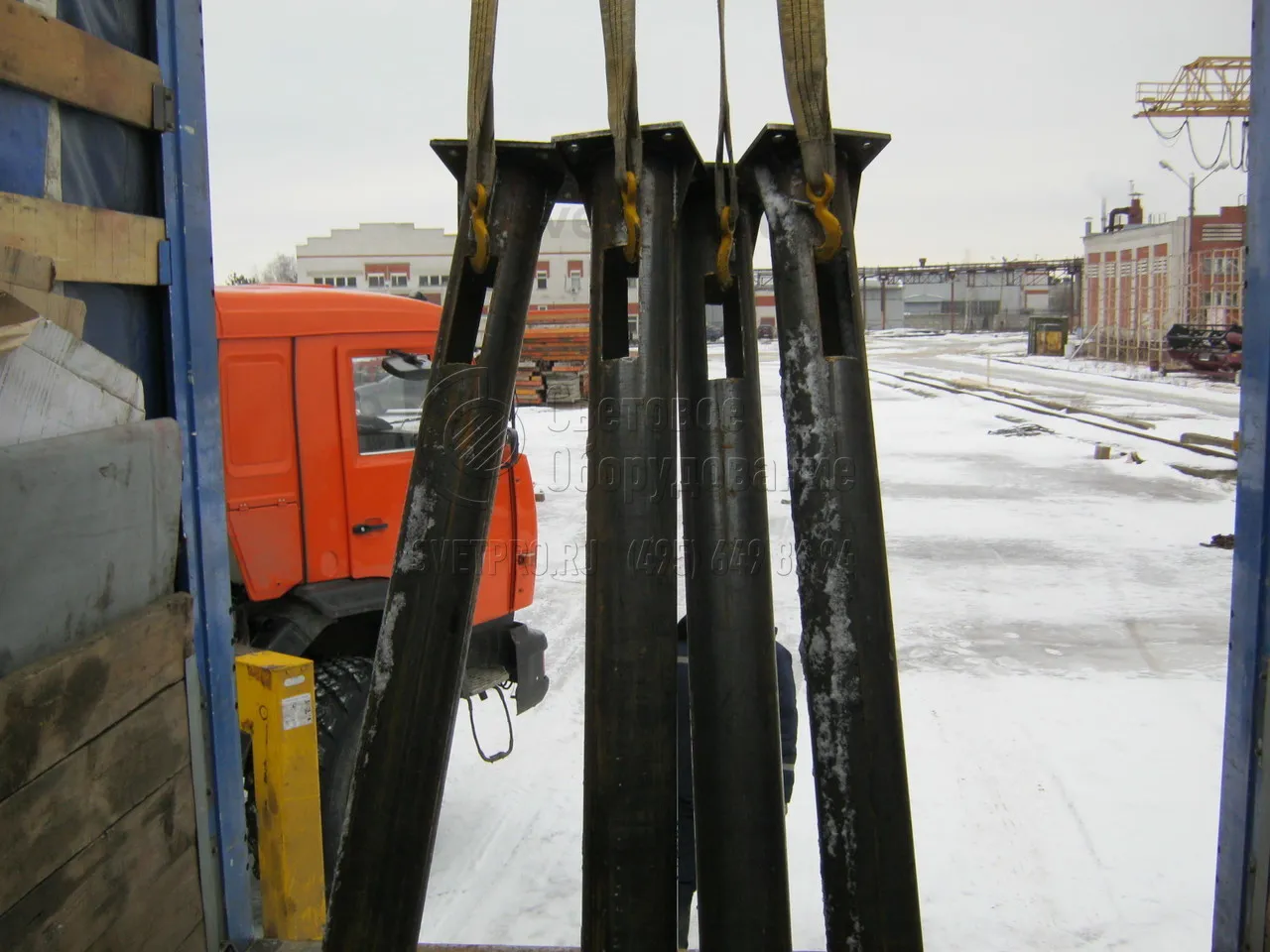

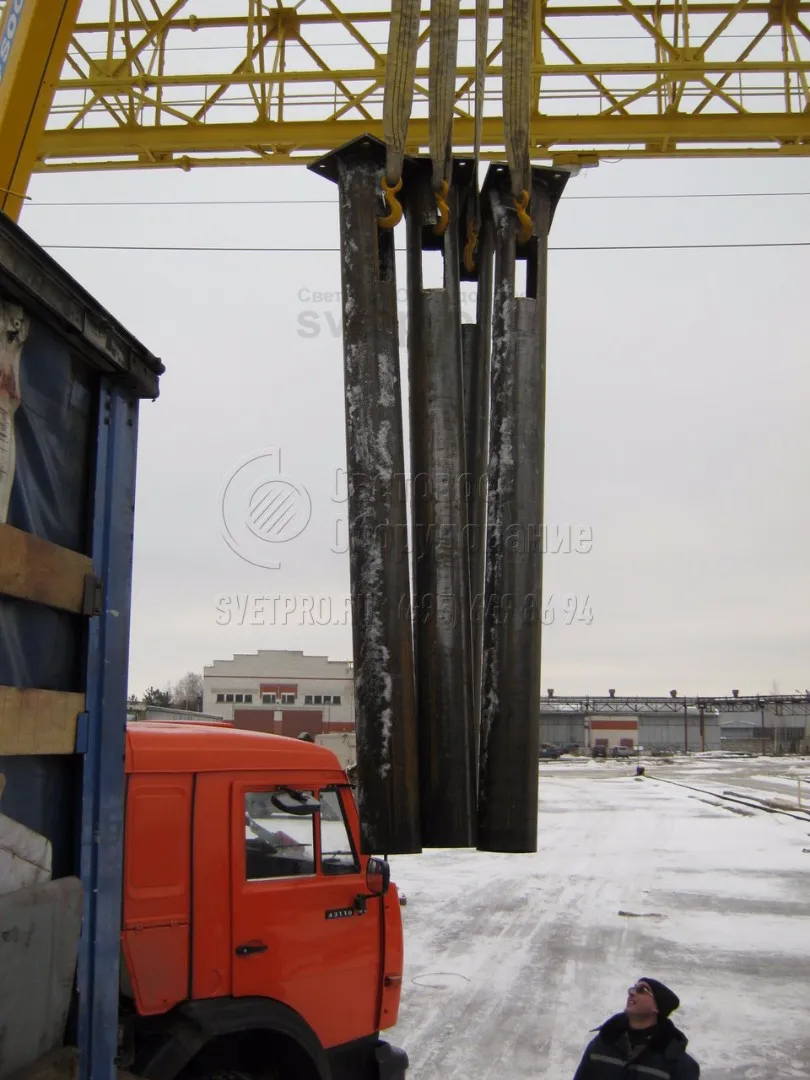

  • Трубчатые закладные элементы, которые вы видите на изображении, не цинкуются для защиты от коррозии. Они покрываются слоем грунтовки, которая препятствует появлению ржавчины в период хранения и транспортировки. После заливки бетоном в основании они будут защищены слоем бетонного камня. 2. Трубчатые закладные элементы, которые вы видите на изображении, не цинкуются для защиты от коррозии. Они покрываются слоем грунтовки, которая препятствует появлению ржавчины в период хранения и транспортировки. После заливки бетоном в основании они будут защищены слоем бетонного камня.

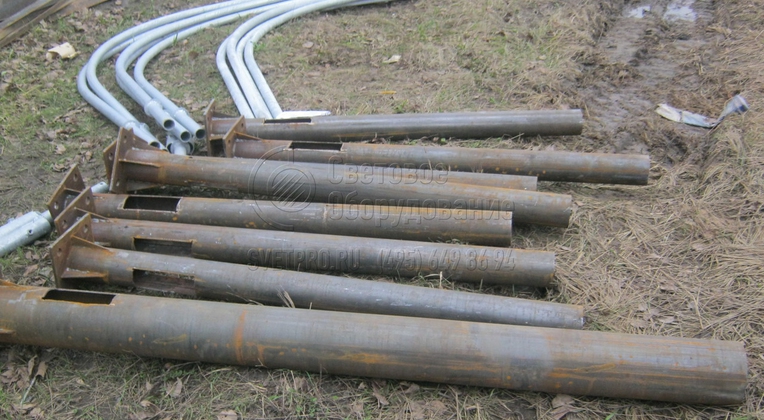

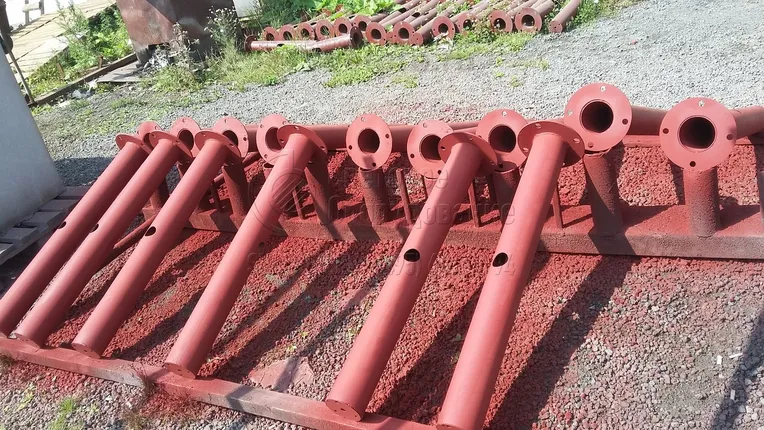

  • На этом изображении представлены закладные элементы, с помощью которых устанавливаются опоры для создания паркового и декоративного освещения. Их корпуса сделаны из трубного проката, поэтому имеют круглую форму в поперечнике. Аналогичную форму имеют и опорные площадки закладных элементов. 3. На этом изображении представлены закладные элементы, с помощью которых устанавливаются опоры для создания паркового и декоративного освещения. Их корпуса сделаны из трубного проката, поэтому имеют круглую форму в поперечнике. Аналогичную форму имеют и опорные площадки закладных элементов.

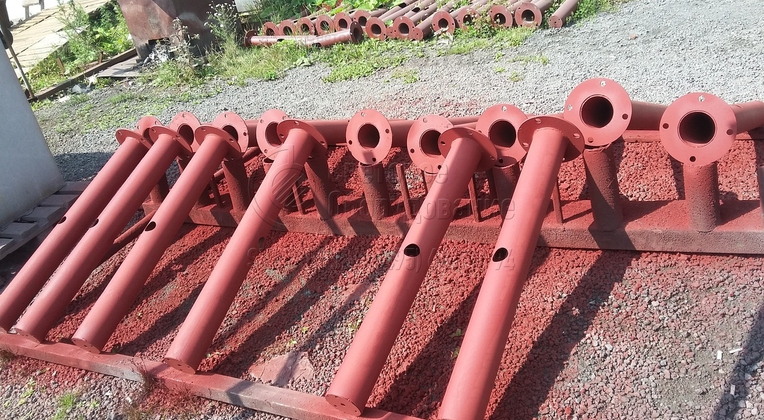

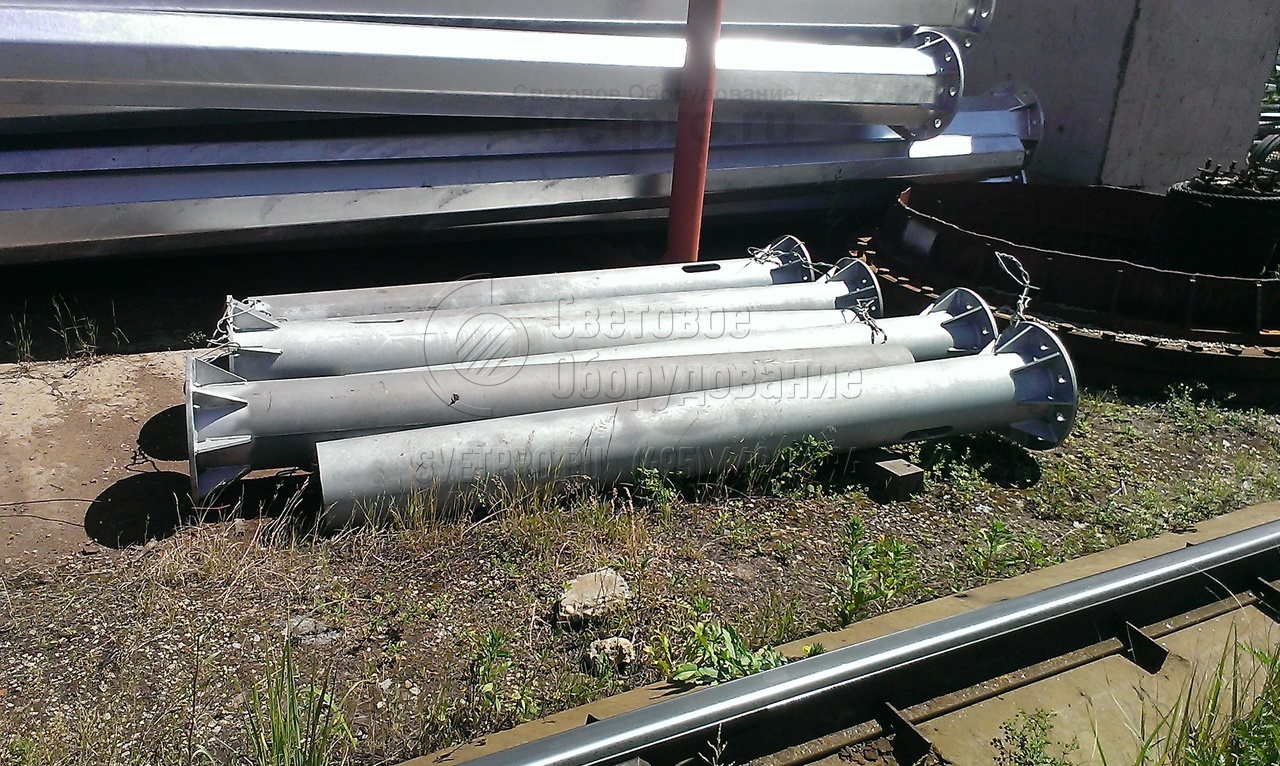

  • На изображении представлены закладные элементы, с помощью которых устанавливаются силовые опоры. Особенность этих изделий в том, что у них имеется круглая опорная площадка с большим количеством отверстий под болты. Кроме того, площадка дополнительно укреплена косынками. 4. На изображении представлены закладные элементы, с помощью которых устанавливаются силовые опоры. Особенность этих изделий в том, что у них имеется круглая опорная площадка с большим количеством отверстий под болты. Кроме того, площадка дополнительно укреплена косынками.

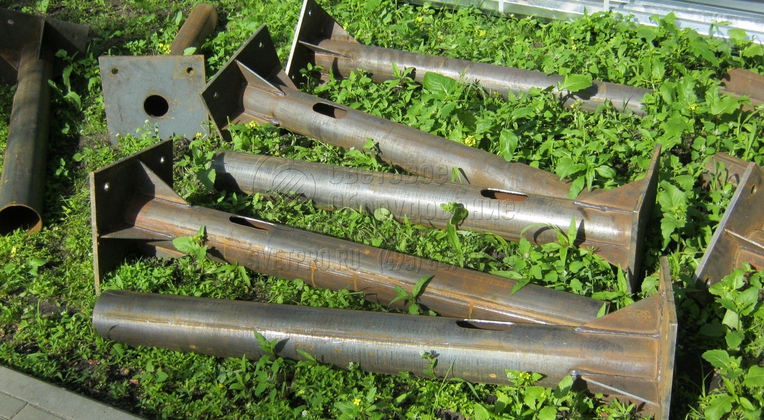

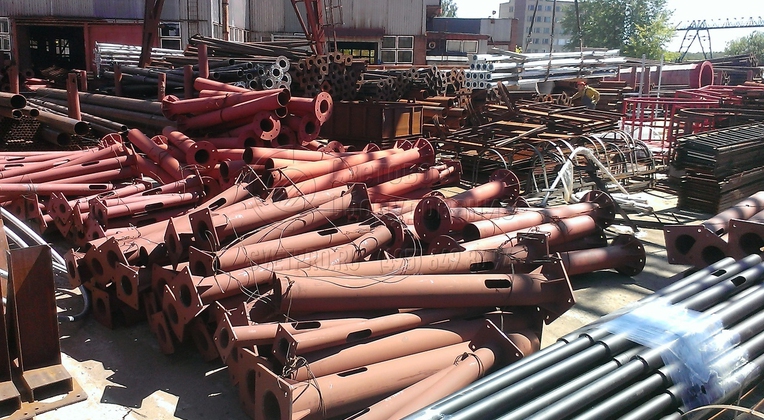

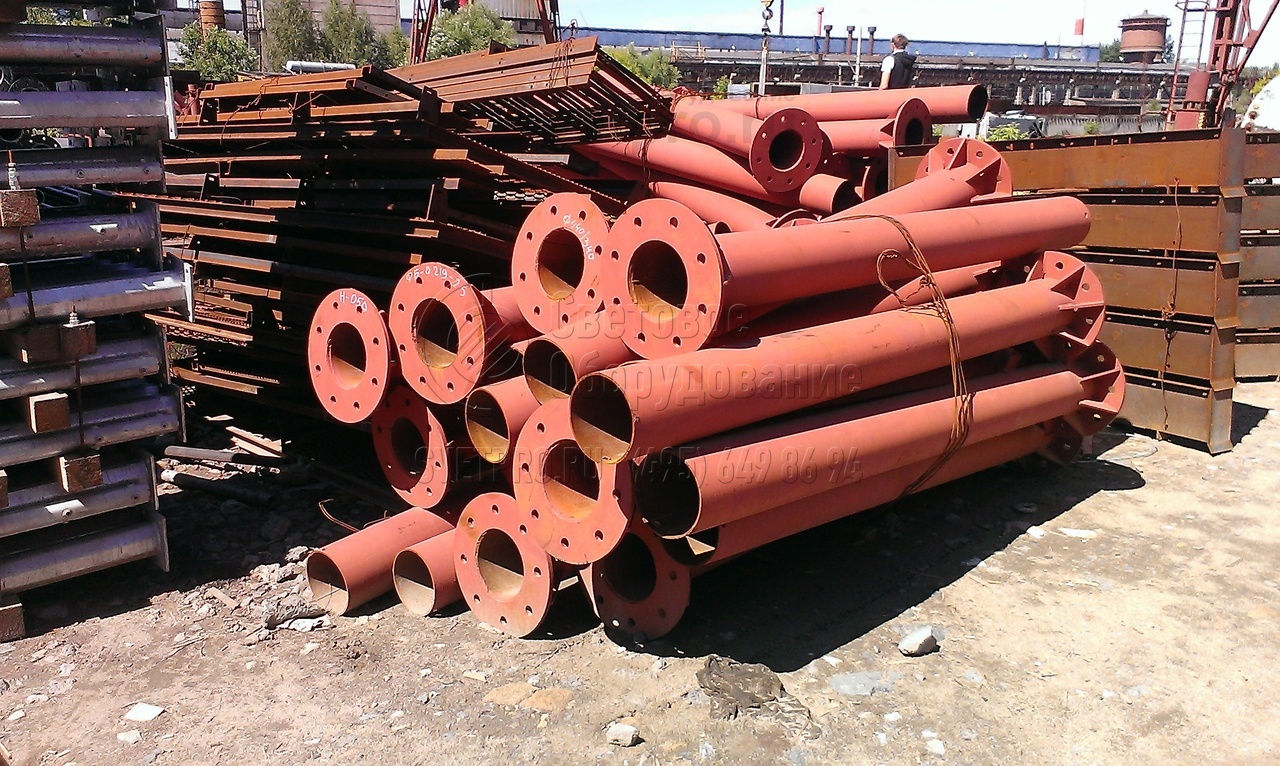

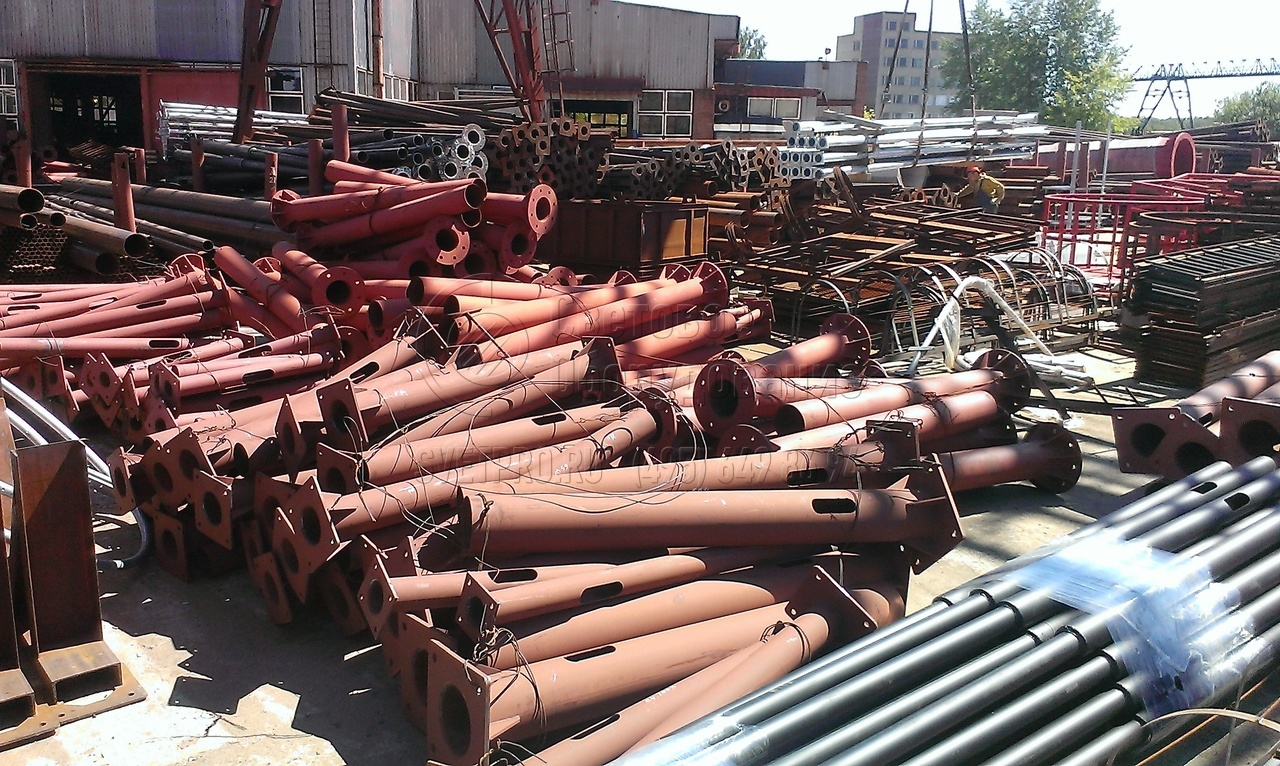

  • Производитель выпускает большое количество закладных элементов, которые имеют разную форму и размеры опорной площадки, длину трубчатого элемента и другие параметры. Подходящую ЗДФ для установки конкретного инженерного изделия подбирают по типовой проектной документации. 5. Производитель выпускает большое количество закладных элементов, которые имеют разную форму и размеры опорной площадки, длину трубчатого элемента и другие параметры. Подходящую ЗДФ для установки конкретного инженерного изделия подбирают по типовой проектной документации.

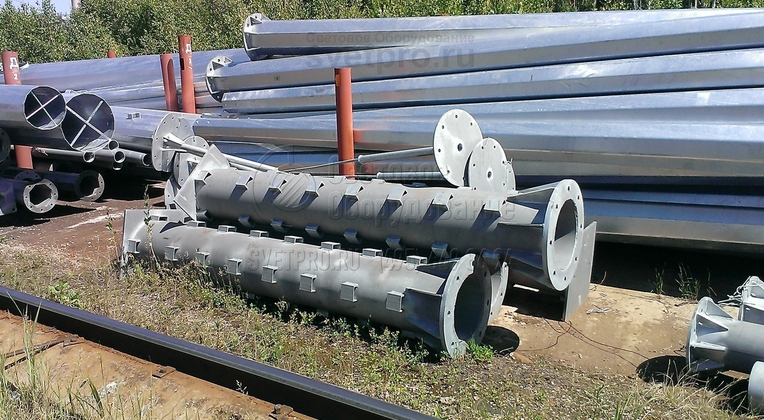

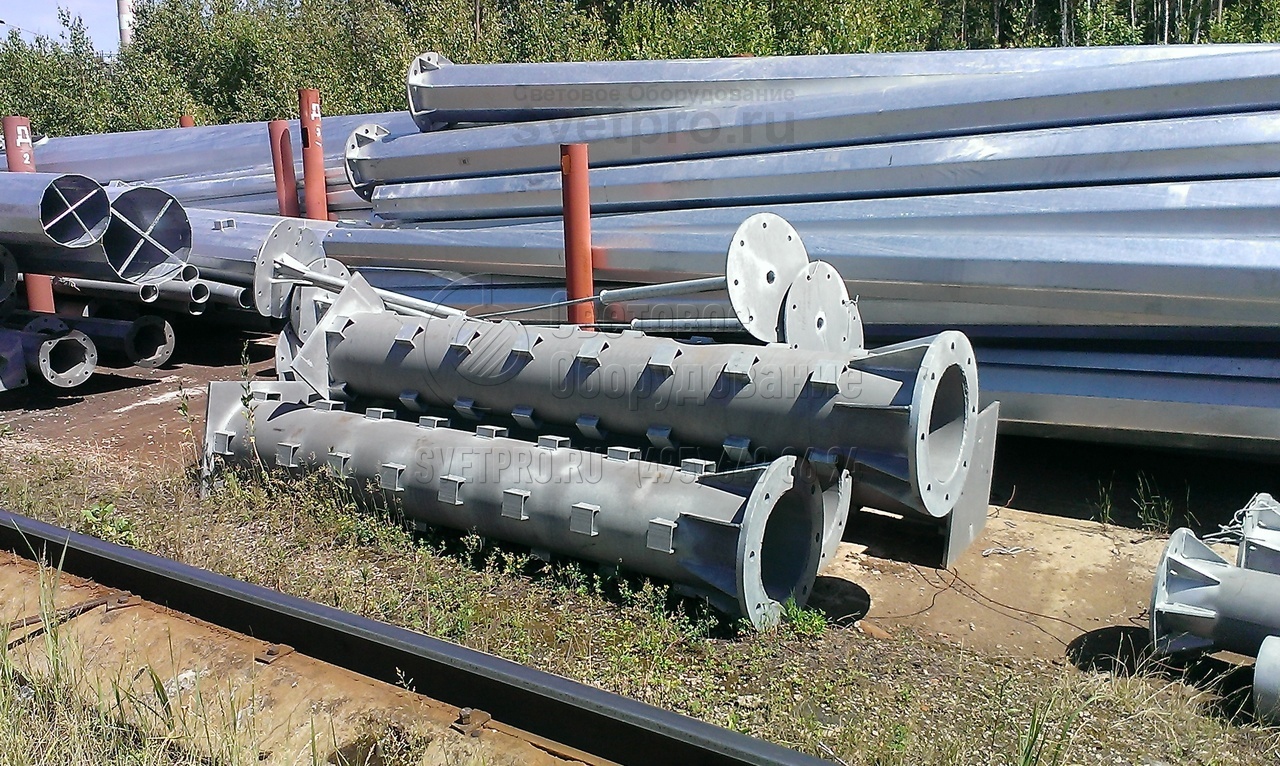

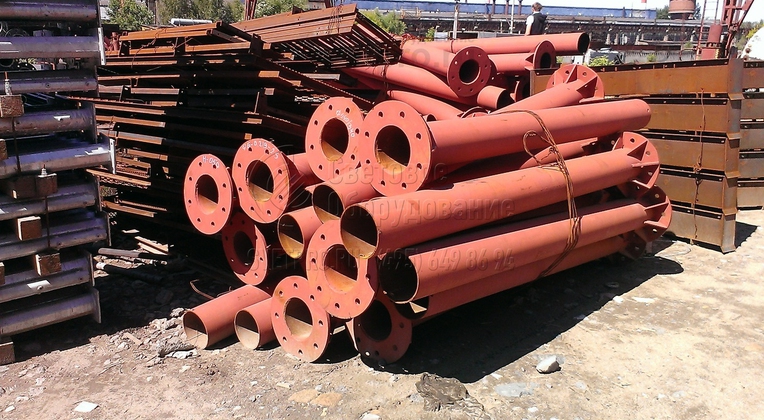

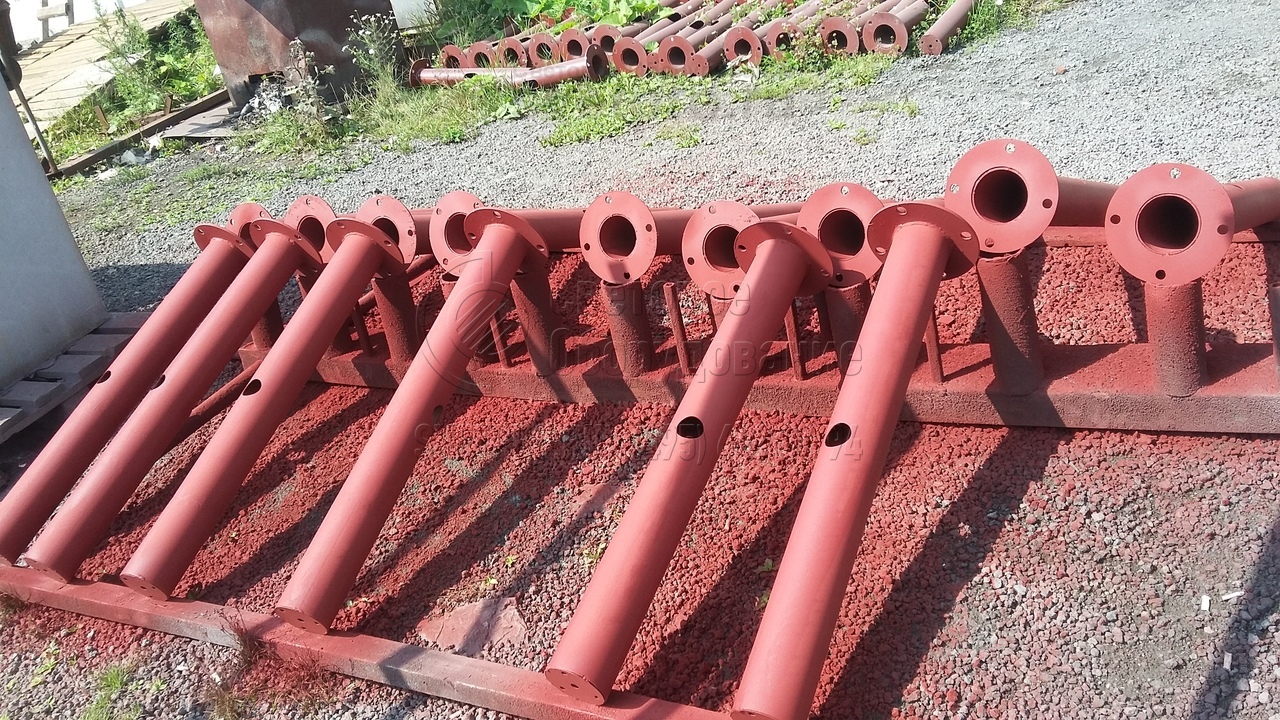

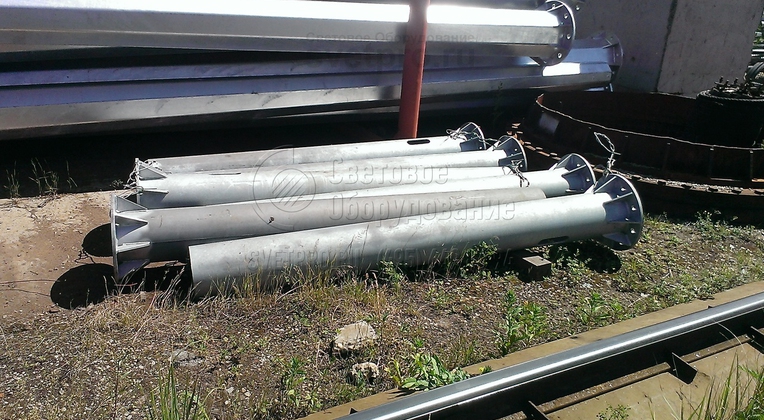

  • На изображении представлены закладные элементы, на которые будут устанавливаться опоры, выдерживающие очень большую нагрузку. Они имеют дополнительные детали для увеличения сцепления с бетонным основанием, толстые опорные площадки, укрепленные треугольными косынками. 6. На изображении представлены закладные элементы, на которые будут устанавливаться опоры, выдерживающие очень большую нагрузку. Они имеют дополнительные детали для увеличения сцепления с бетонным основанием, толстые опорные площадки, укрепленные треугольными косынками.
  • В каждой трубчатой детали имеется отверстие, через которое можно подводить силовые кабели. Отверстия сделаны напротив друг друга, чтобы инженеры могли провести непрерывную сеть подачи электричества. При установке закладная деталь заливается бетоном так, чтобы раствор находится выше отверстия. 7. В каждой трубчатой детали имеется отверстие, через которое можно подводить силовые кабели. Отверстия сделаны напротив друг друга, чтобы инженеры могли провести непрерывную сеть подачи электричества. При установке закладная деталь заливается бетоном так, чтобы раствор находится выше отверстия.

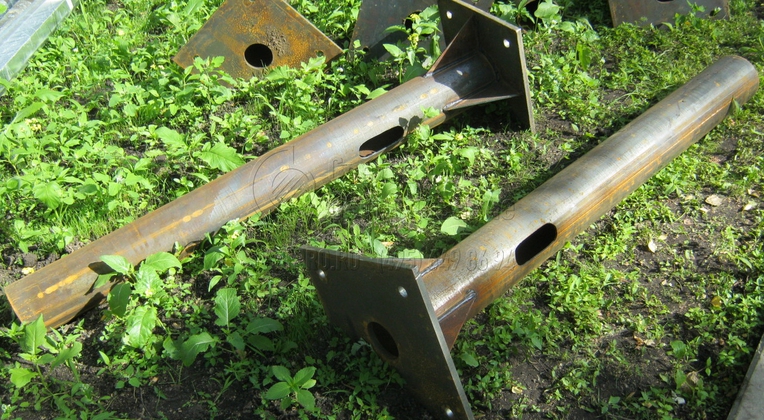

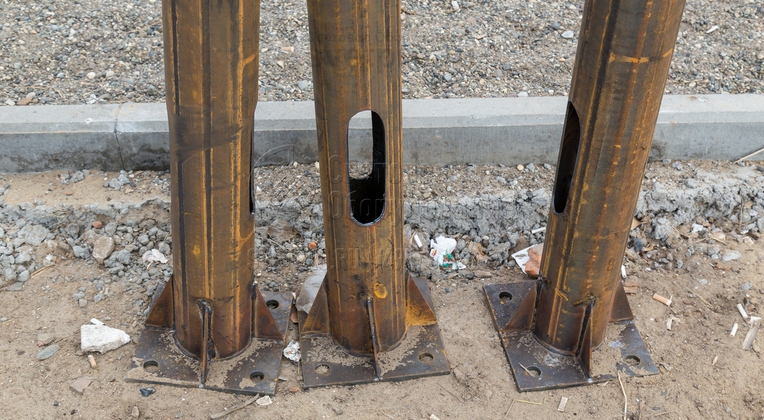

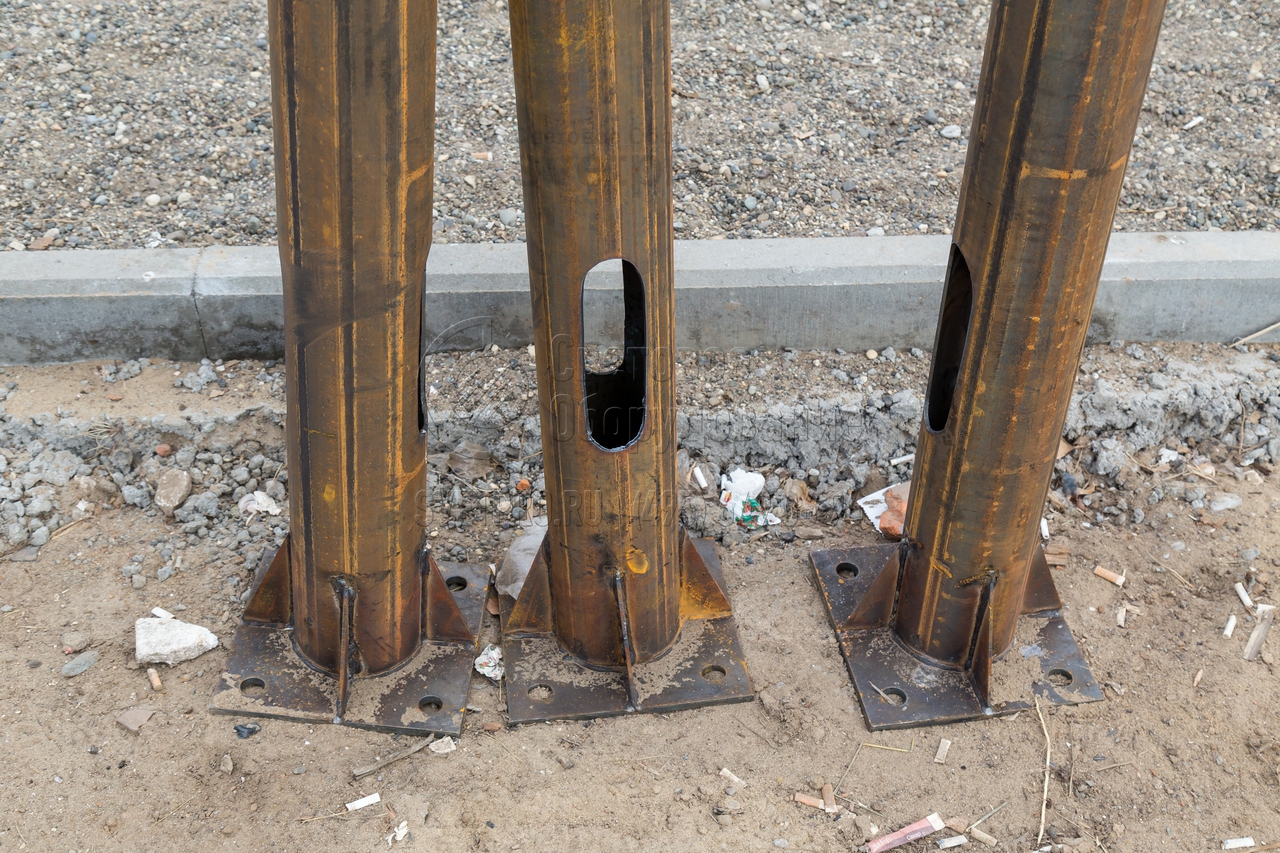

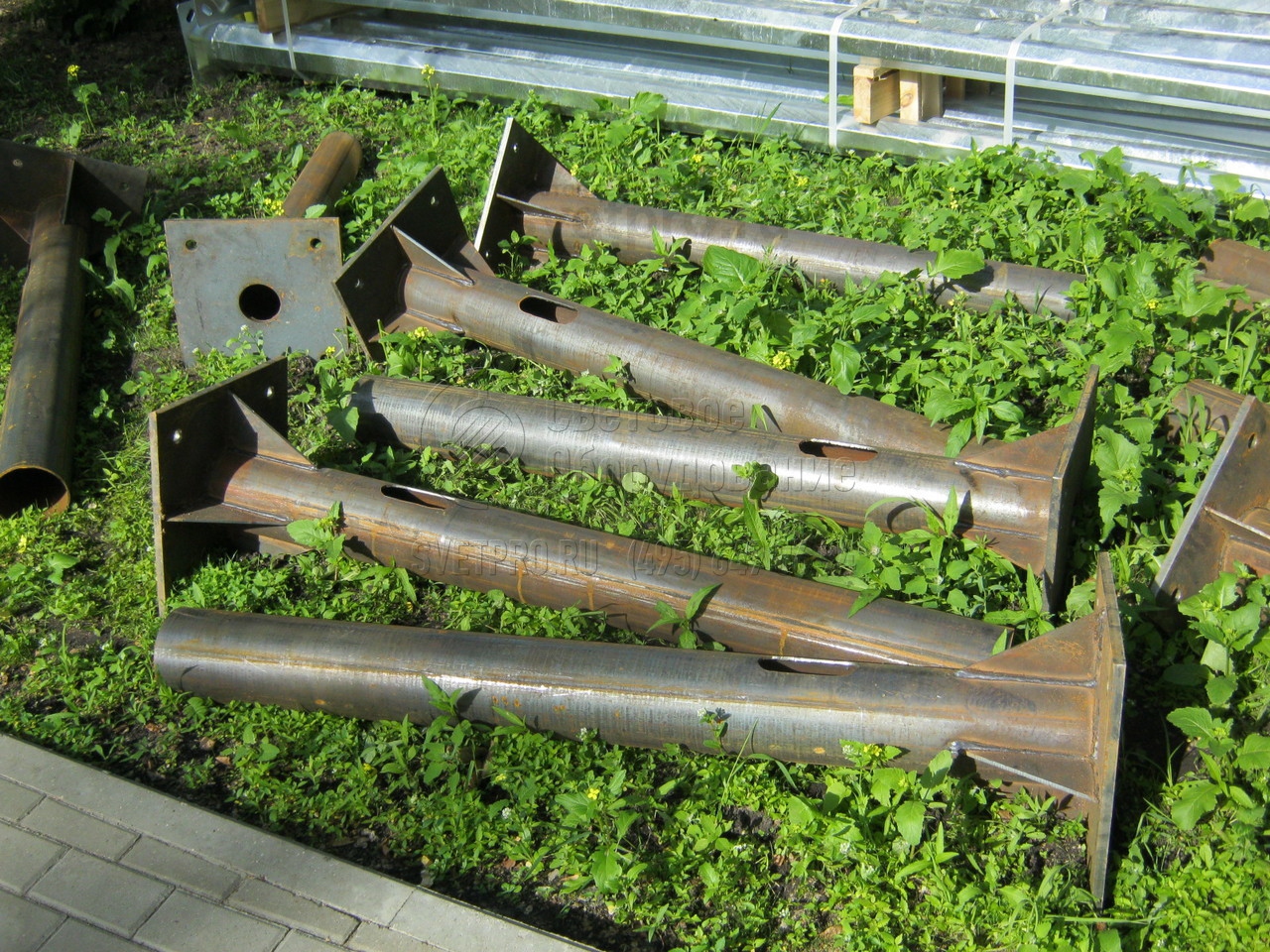

  • На фото представлены закладные элементы для несиловых опор. Особенностью этих моделей является тонкая опорная площадка квадратной формы с 4 отверстиями под болты. В нижней части можно увидеть вытянутое технологическое отверстие, через которое внутрь заводится силовой кабель. 8. На фото представлены закладные элементы для несиловых опор. Особенностью этих моделей является тонкая опорная площадка квадратной формы с 4 отверстиями под болты. В нижней части можно увидеть вытянутое технологическое отверстие, через которое внутрь заводится силовой кабель.

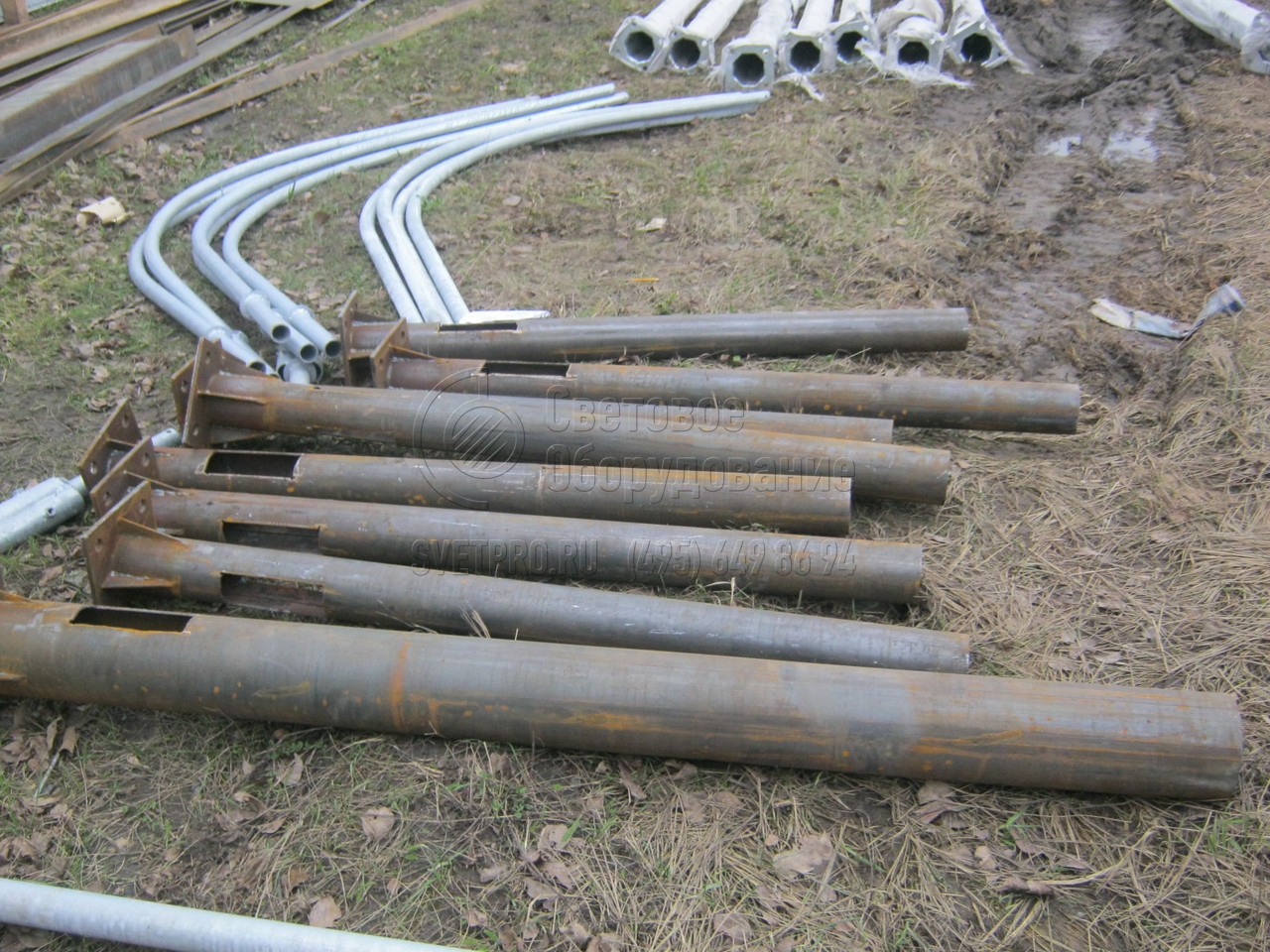

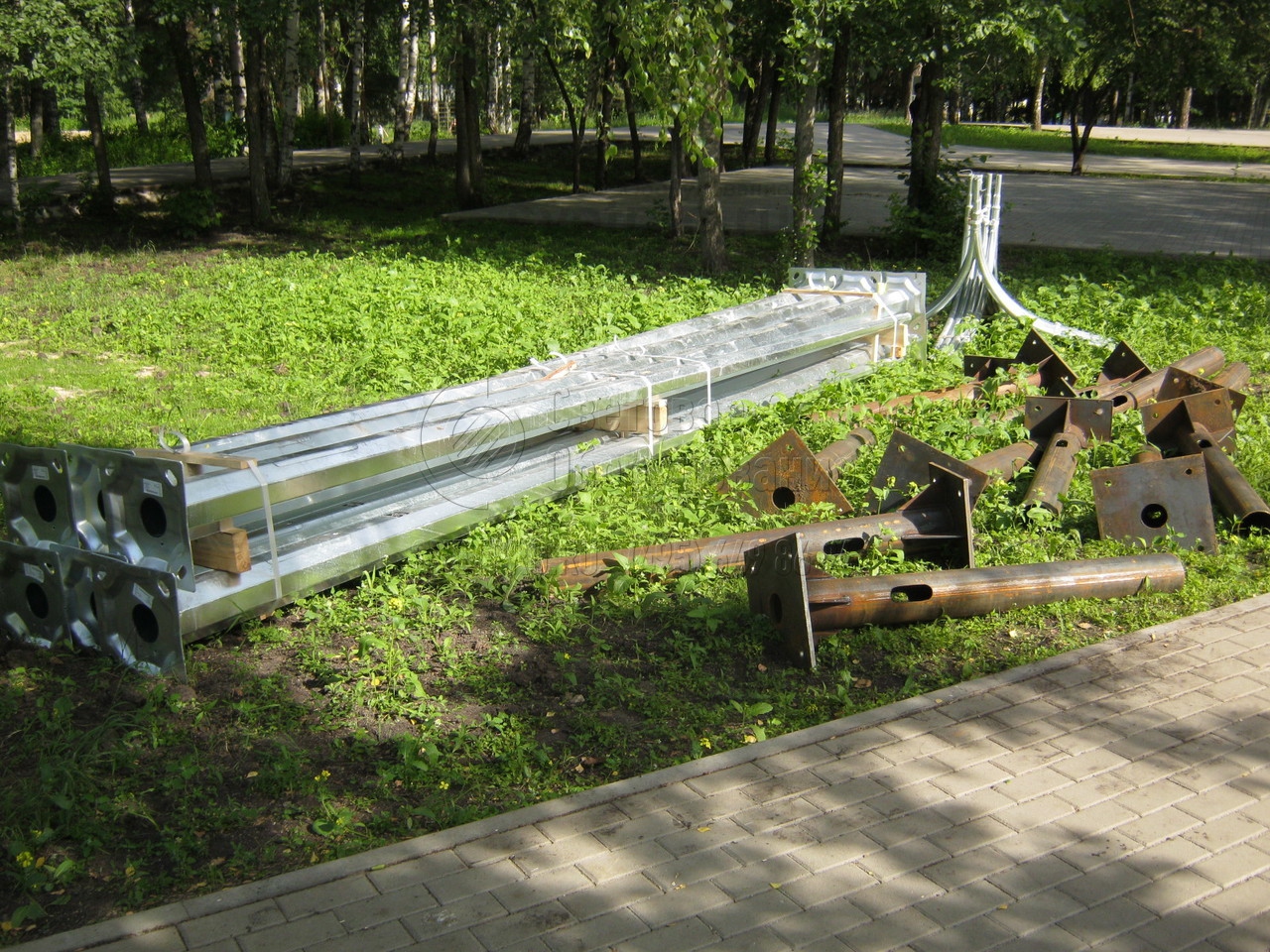

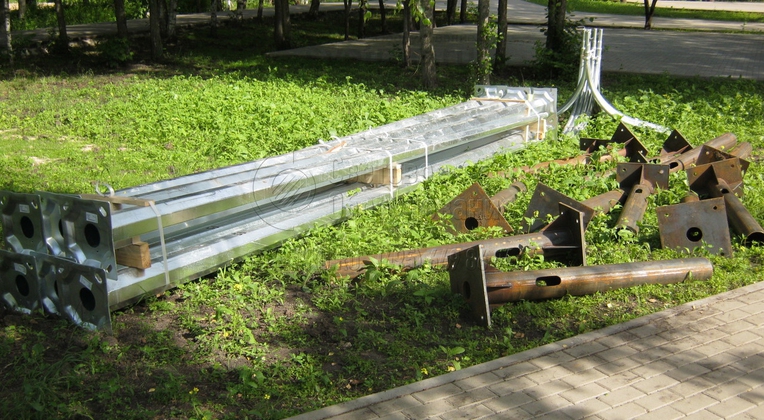

  • На этом изображении представлены закладные элементы и опоры, которые будут устанавливаться с их помощью. Также вы можете видеть кронштейны, которые нужны для крепления осветительных приборов. За счет разборной конструкции опоры ее легче перевозить на грузовых автомобилях к месту монтажа. 9. На этом изображении представлены закладные элементы и опоры, которые будут устанавливаться с их помощью. Также вы можете видеть кронштейны, которые нужны для крепления осветительных приборов. За счет разборной конструкции опоры ее легче перевозить на грузовых автомобилях к месту монтажа.

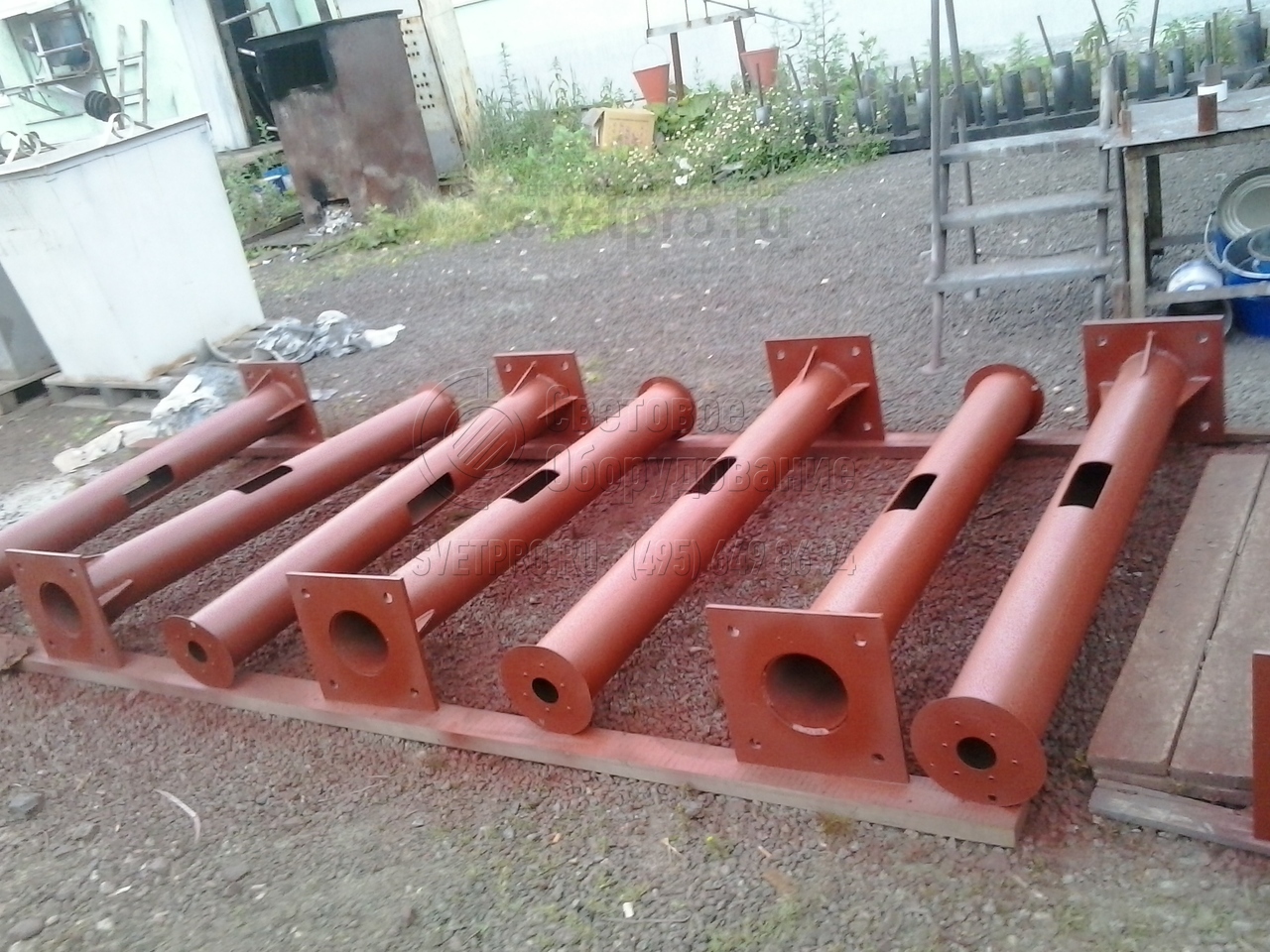

  • На фото представлены закладные детали для несиловых опор. Для их временной защиты от коррозии до бетонирования используется битумная мастика. Цинкование в этом случае не применяется ввиду его нецелесообразности. ЗДФ будет защищен от воды слоем бетона в котловане. 10. На фото представлены закладные детали для несиловых опор. Для их временной защиты от коррозии до бетонирования используется битумная мастика. Цинкование в этом случае не применяется ввиду его нецелесообразности. ЗДФ будет защищен от воды слоем бетона в котловане.
  • Длина трубчатого элемента закладной детали зависит от характеристик грунта, высоты опоры и предельной нагрузки, которую она может выдержать. Для выбора подходящих ЗДФ существуют специализированные таблицы в типовой документации. Возможно изготовление индивидуальных ЗДФ. 11. Длина трубчатого элемента закладной детали зависит от характеристик грунта, высоты опоры и предельной нагрузки, которую она может выдержать. Для выбора подходящих ЗДФ существуют специализированные таблицы в типовой документации. Возможно изготовление индивидуальных ЗДФ.
  • Фланцевые опоры прикрепляются к закладным элементам с помощью резьбового крепежа. За счет этого сохраняется возможность в любой момент демонтировать наземную часть. При этом сам фундамент и корпус не повреждаются. Есть возможность установить новую опору или повторно использовать старую. 12. Фланцевые опоры прикрепляются к закладным элементам с помощью резьбового крепежа. За счет этого сохраняется возможность в любой момент демонтировать наземную часть. При этом сам фундамент и корпус не повреждаются. Есть возможность установить новую опору или повторно использовать старую.

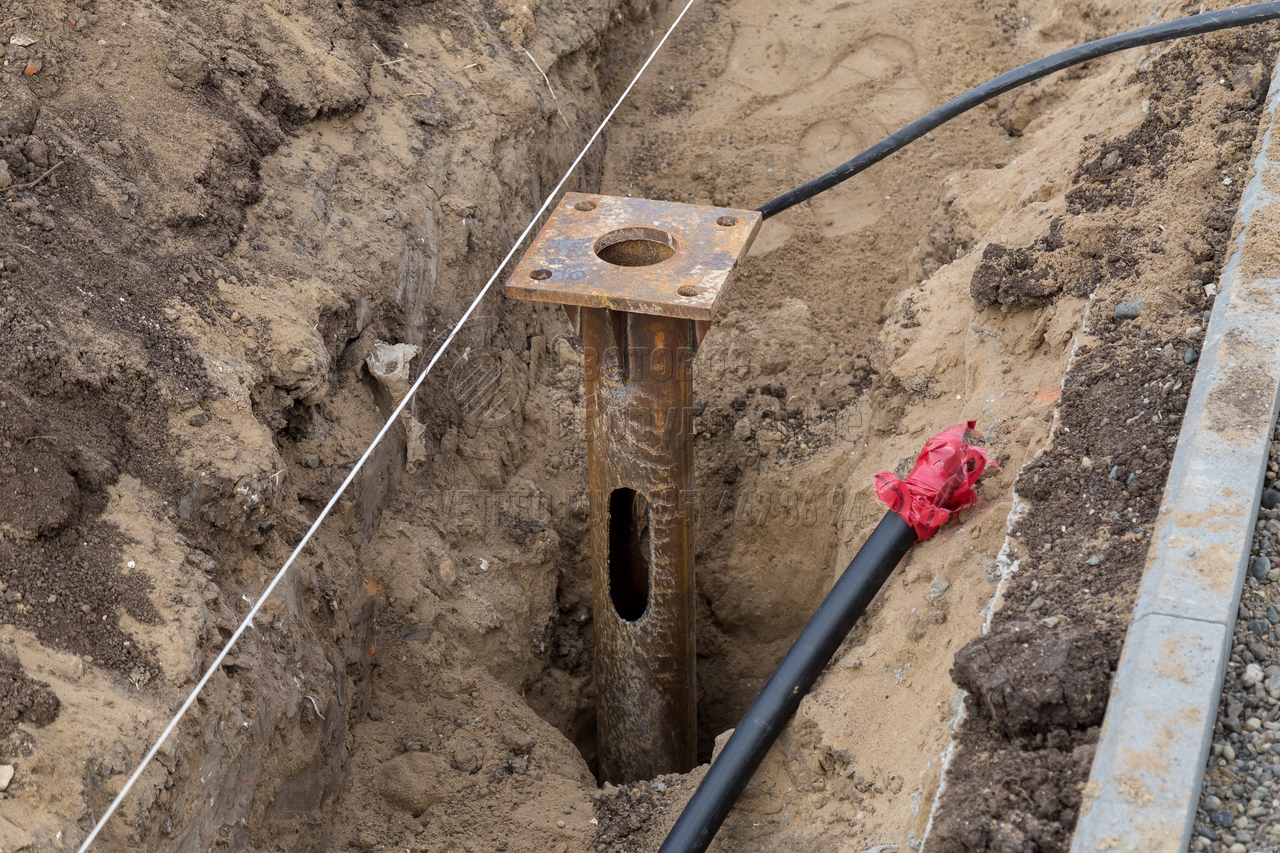

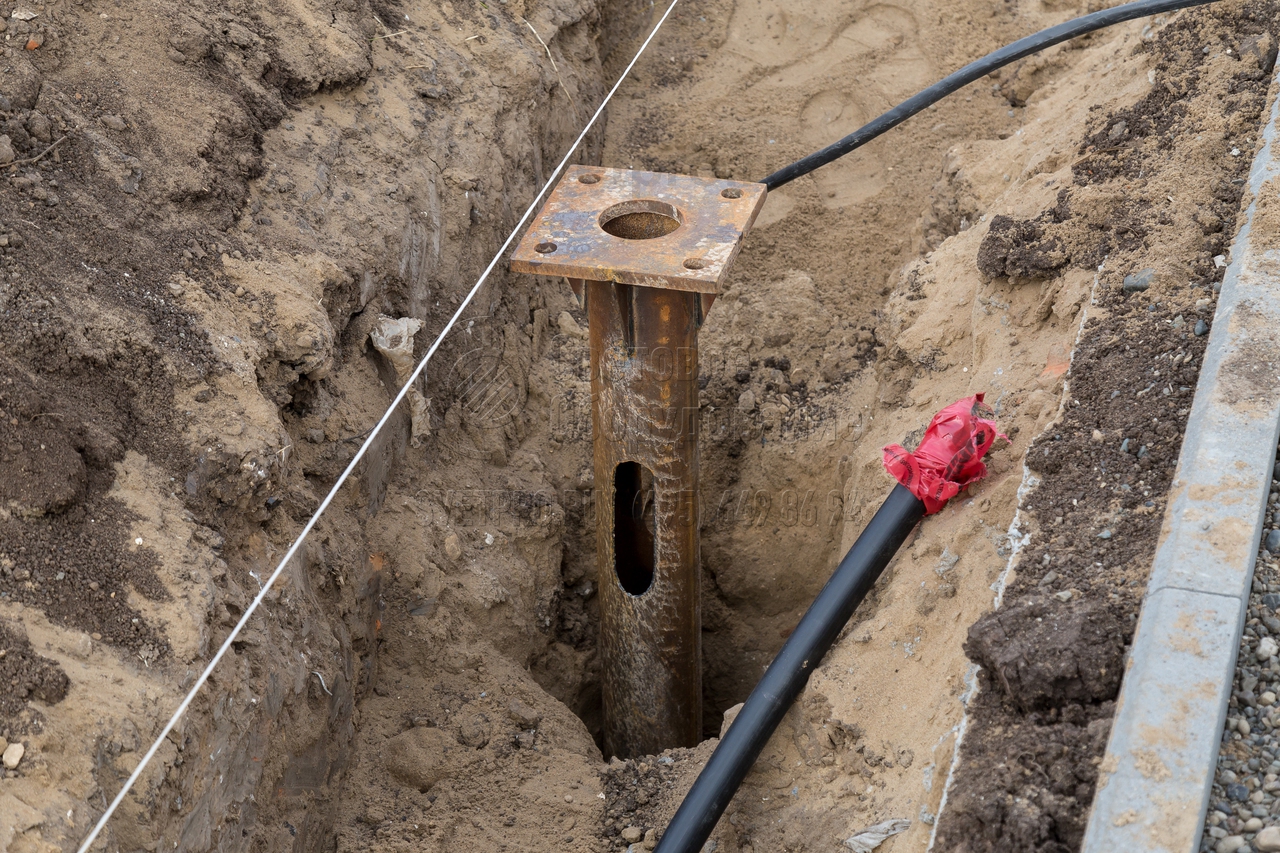

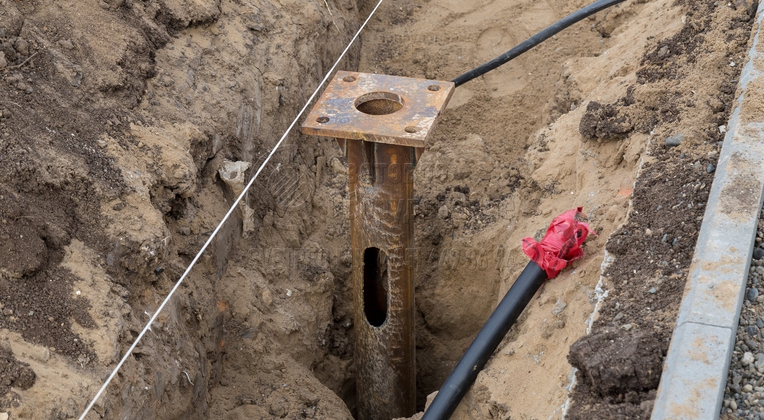

  • Несиловые опоры подключаются к электричеству только под землей. На этом изображении вы видите способ ввода силового кабеля внутрь конструкции. Он прокладывается под землей, вводится внутрь ЗДФ через специальный технологический лючок и выводится через горловину возле опорной площадки. 13. Несиловые опоры подключаются к электричеству только под землей. На этом изображении вы видите способ ввода силового кабеля внутрь конструкции. Он прокладывается под землей, вводится внутрь ЗДФ через специальный технологический лючок и выводится через горловину возле опорной площадки.

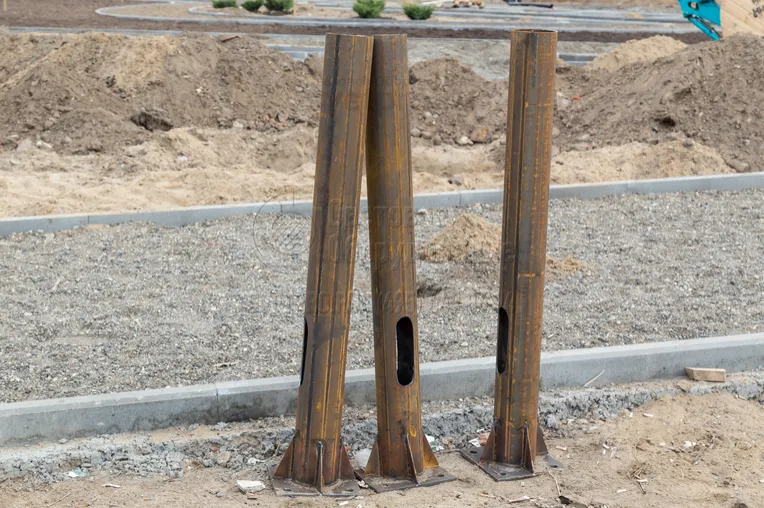

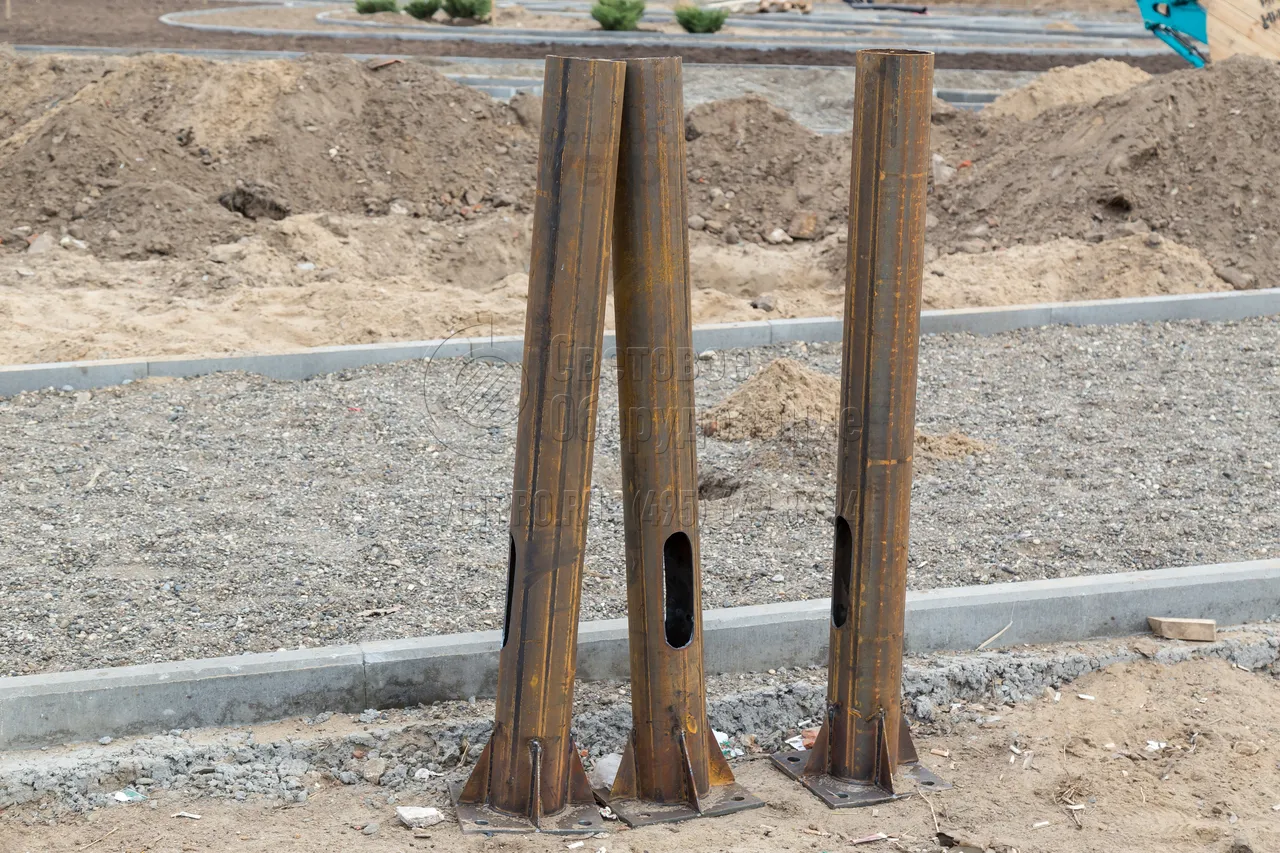

  • На этом изображении хорошо видны вытянутые технологические отверстия, через которые внутрь опоры заводится кабель для подачи электричества. Для увеличения прочности основания при строительстве фундамента ЗДФ заливаются бетоном так, чтобы уровень раствора был выше лючка для кабеля. 14. На этом изображении хорошо видны вытянутые технологические отверстия, через которые внутрь опоры заводится кабель для подачи электричества. Для увеличения прочности основания при строительстве фундамента ЗДФ заливаются бетоном так, чтобы уровень раствора был выше лючка для кабеля.
  • Квадратные опорные площадки у закладных элементов фундамента устанавливаются в том случае, если они предназначены для монтажа конструкций несилового типа, которые выдерживают небольшую нагрузку. В этом случае 4 болтов достаточно, чтобы надежно удерживать изделие в вертикальном положении. 15. Квадратные опорные площадки у закладных элементов фундамента устанавливаются в том случае, если они предназначены для монтажа конструкций несилового типа, которые выдерживают небольшую нагрузку. В этом случае 4 болтов достаточно, чтобы надежно удерживать изделие в вертикальном положении.
  • Для установки закладного элемента в грунте пробуривается отверстие. Его глубина и диаметр зависят от параметров закладного элемента и характеристик грунта. Одновременно роется котлован, в который укладываются силовые кабели для подачи электричества к лампам в светильниках. 16. Для установки закладного элемента в грунте пробуривается отверстие. Его глубина и диаметр зависят от параметров закладного элемента и характеристик грунта. Одновременно роется котлован, в который укладываются силовые кабели для подачи электричества к лампам в светильниках.
  • При использовании закладных элементов легче ориентировать наземную часть в пространстве относительно вертикальной оси. Инженерам и строителям необходимо правильно установить ЗДФ, а после прикручивания ствол сам займет нужное положение. Мелкие отклонения выравниваются болтами. 17. При использовании закладных элементов легче ориентировать наземную часть в пространстве относительно вертикальной оси. Инженерам и строителям необходимо правильно установить ЗДФ, а после прикручивания ствол сам займет нужное положение. Мелкие отклонения выравниваются болтами.

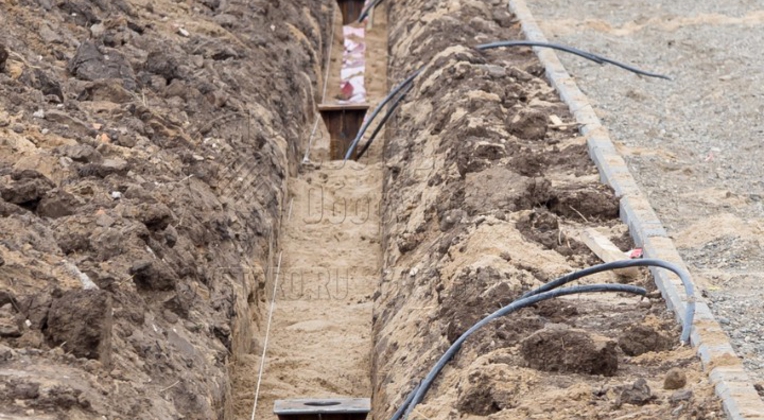

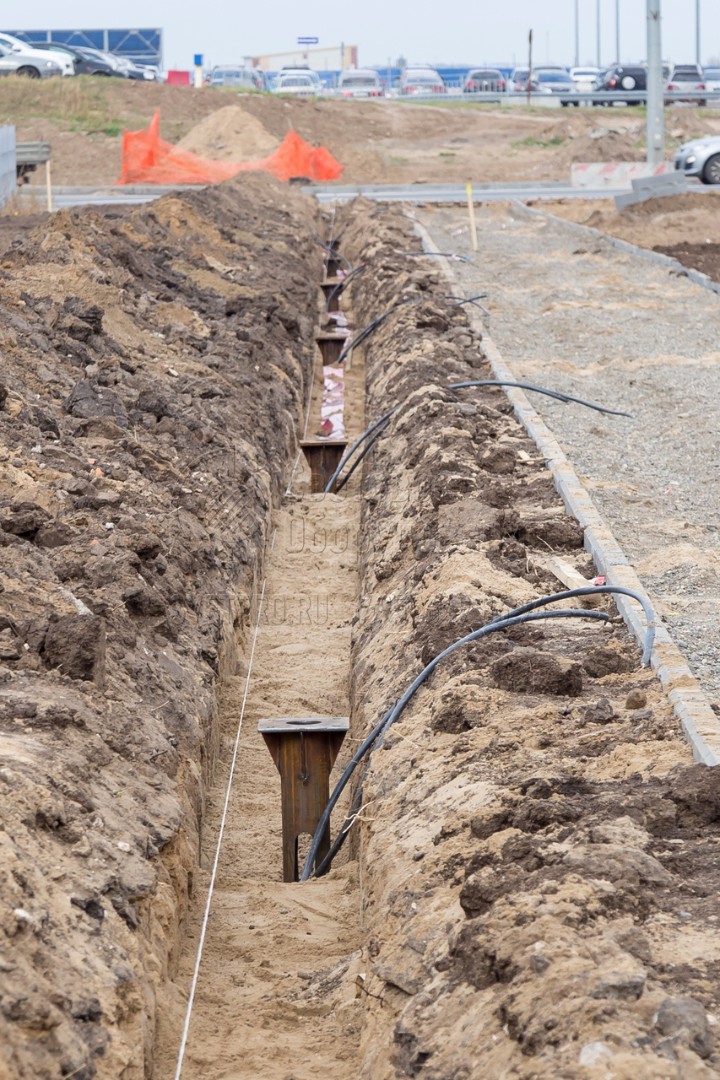

  • На изображении вы видите траншею, в которой уже установлены закладные элементы для установки опор системы наружного освещения, Кабели в дальнейшем через отверстие в корпусе будут вводиться внутрь закладного элемента. Соединение с проводкой ствола производится внутри ревизионного отверстия. 18. На изображении вы видите траншею, в которой уже установлены закладные элементы для установки опор системы наружного освещения, Кабели в дальнейшем через отверстие в корпусе будут вводиться внутрь закладного элемента. Соединение с проводкой ствола производится внутри ревизионного отверстия.
  • На этом изображении видны все детали будущей инженерной опоры для системы наружного освещения. На переднем плане лежат трубчатые закладные элементы, дальше них — консоли для светильников, а на заднем плане — сами корпуса. Опорные площадки у них совпадают с площадками ЗДФ. 19. На этом изображении видны все детали будущей инженерной опоры для системы наружного освещения. На переднем плане лежат трубчатые закладные элементы, дальше них — консоли для светильников, а на заднем плане — сами корпуса. Опорные площадки у них совпадают с площадками ЗДФ.

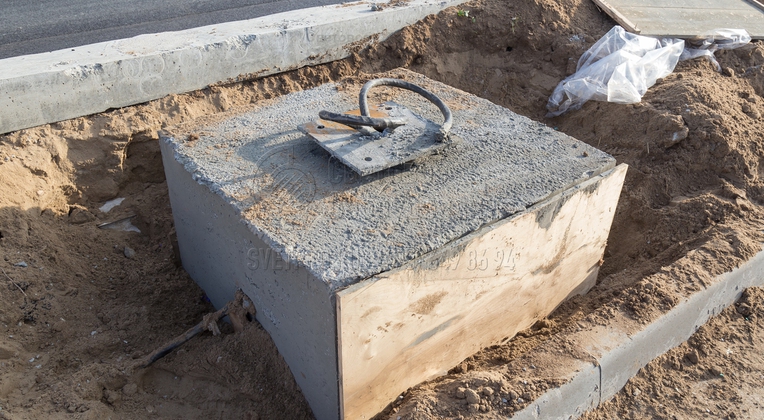

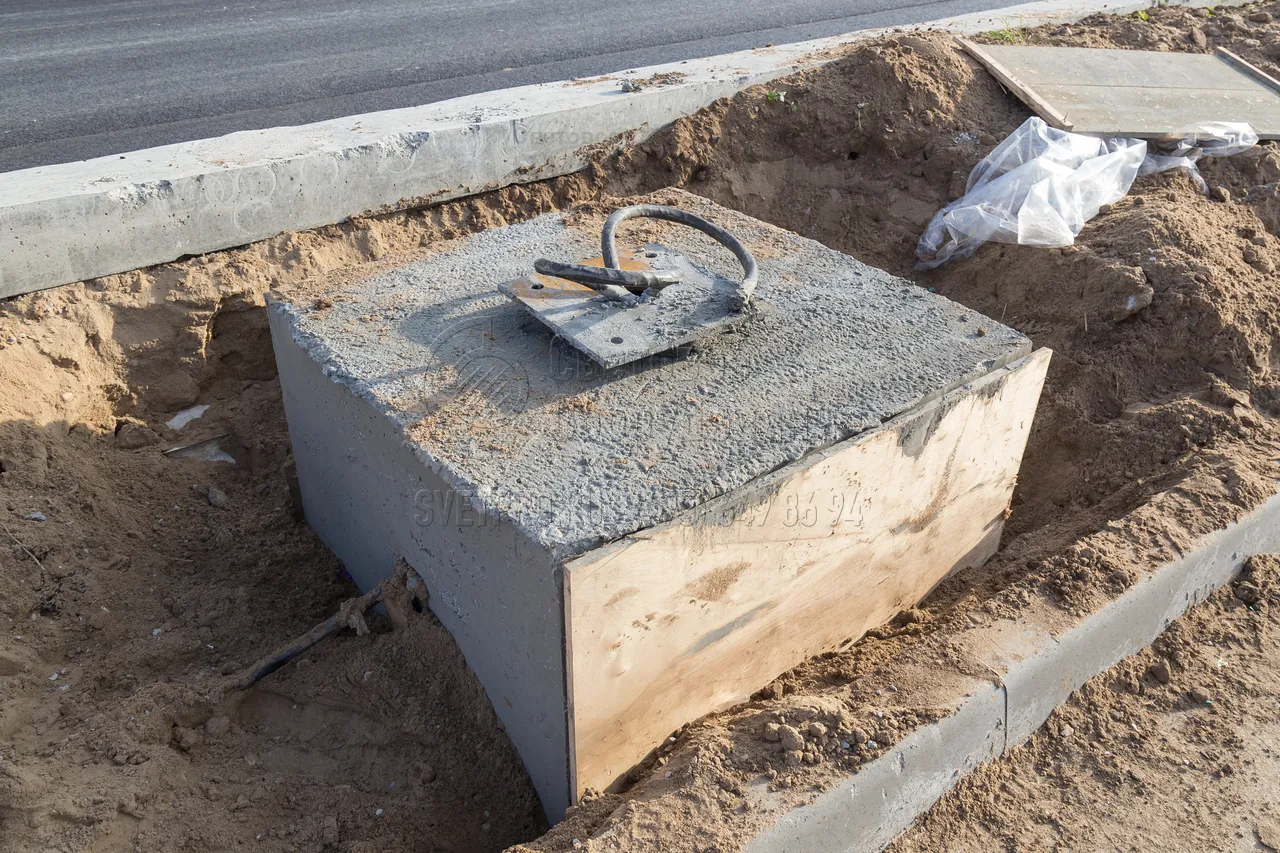

  • На этом изображении вы видите фундамент для установки несиловой опоры после окончания строительных работ. Закреплять наземную часть можно с помощью болтов. Благодаря фланцу наземная часть может монтироваться и демонтироваться без разрушения бетона основания и замены ЗДФ. 20. На этом изображении вы видите фундамент для установки несиловой опоры после окончания строительных работ. Закреплять наземную часть можно с помощью болтов. Благодаря фланцу наземная часть может монтироваться и демонтироваться без разрушения бетона основания и замены ЗДФ.

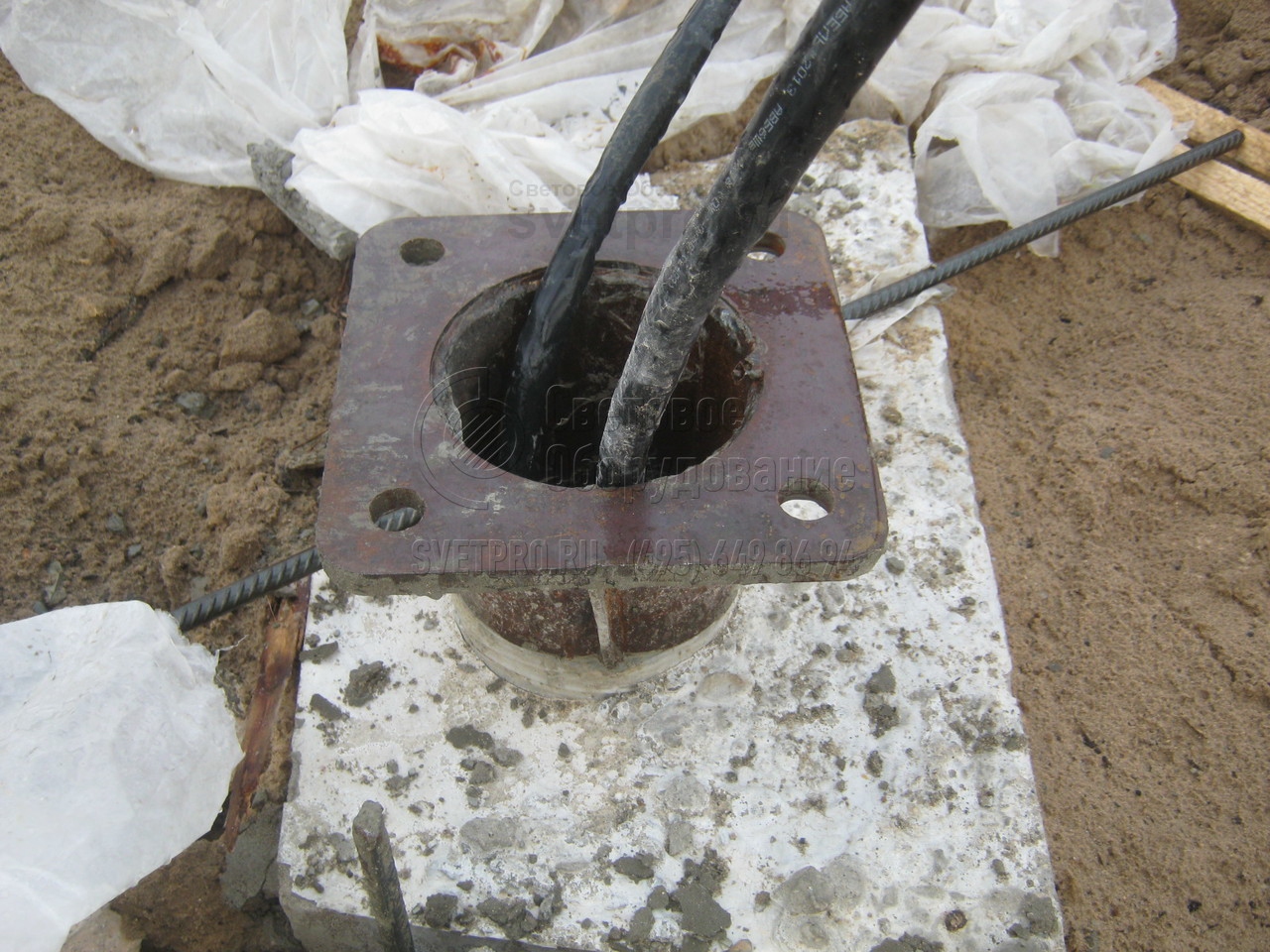

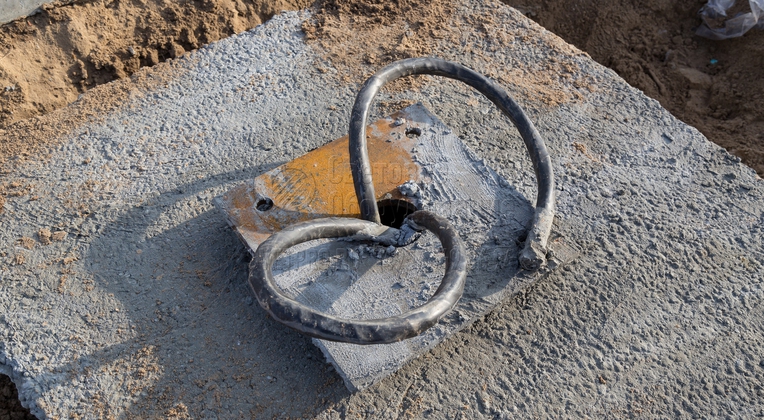

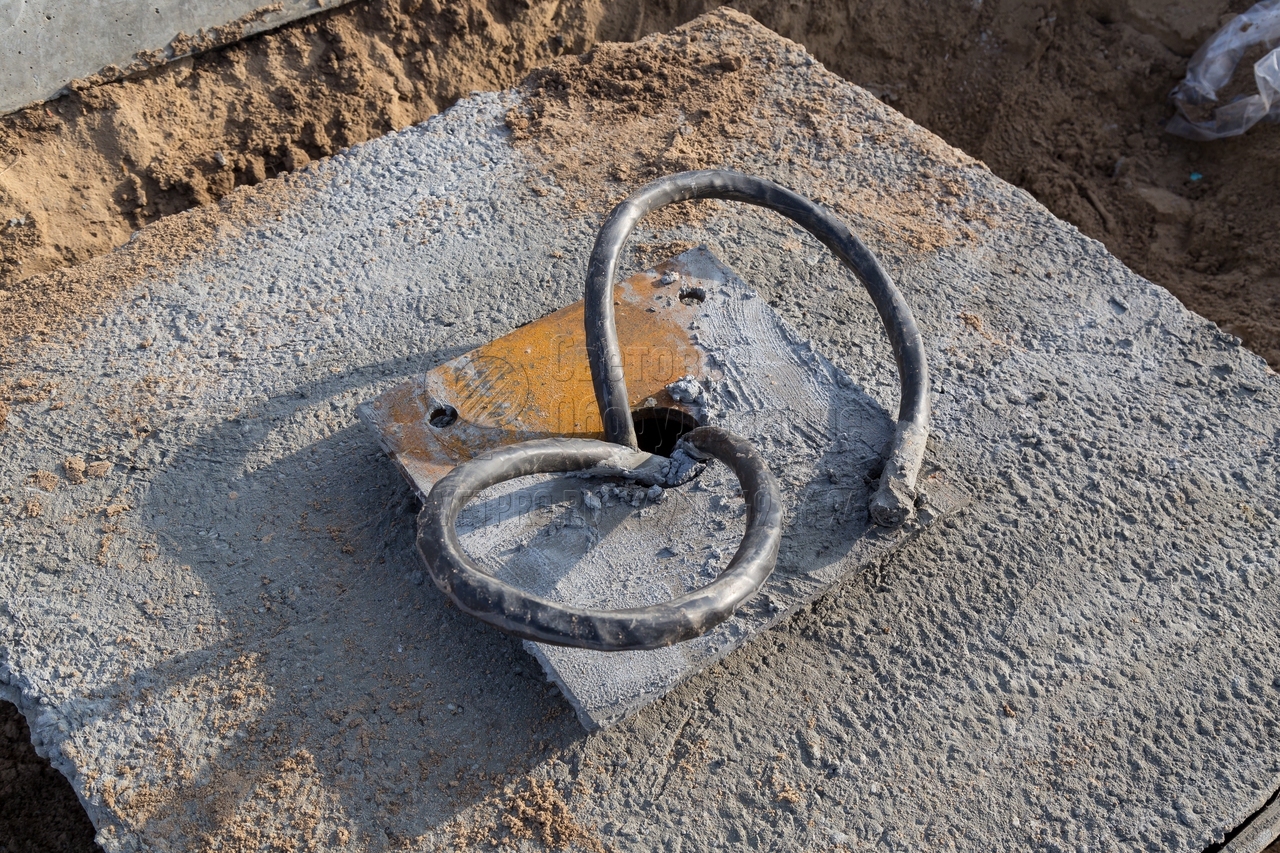

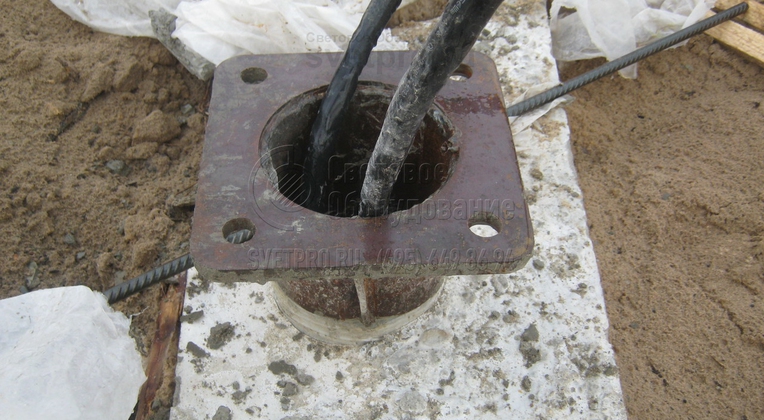

  • На изображении видна опорная площадка фланцевой закладной детали с силовыми кабелями, по которым будет подаваться питание к лампам. Кабели для защиты от внешних воздействий прокладываются в полимерных защитных оболочках на достаточно большой глубине от поверхности. 21. На изображении видна опорная площадка фланцевой закладной детали с силовыми кабелями, по которым будет подаваться питание к лампам. Кабели для защиты от внешних воздействий прокладываются в полимерных защитных оболочках на достаточно большой глубине от поверхности.
  • Закладные элементы не входят в стандартный комплект поставки опоры. Их нужно заказывать отдельно у производителя. Покупка дополнительных деталей увеличивает стоимость строительства. Но использование закладных элементов упрощает монтаж и последующий демонтаж конструкций. 22. Закладные элементы не входят в стандартный комплект поставки опоры. Их нужно заказывать отдельно у производителя. Покупка дополнительных деталей увеличивает стоимость строительства. Но использование закладных элементов упрощает монтаж и последующий демонтаж конструкций.

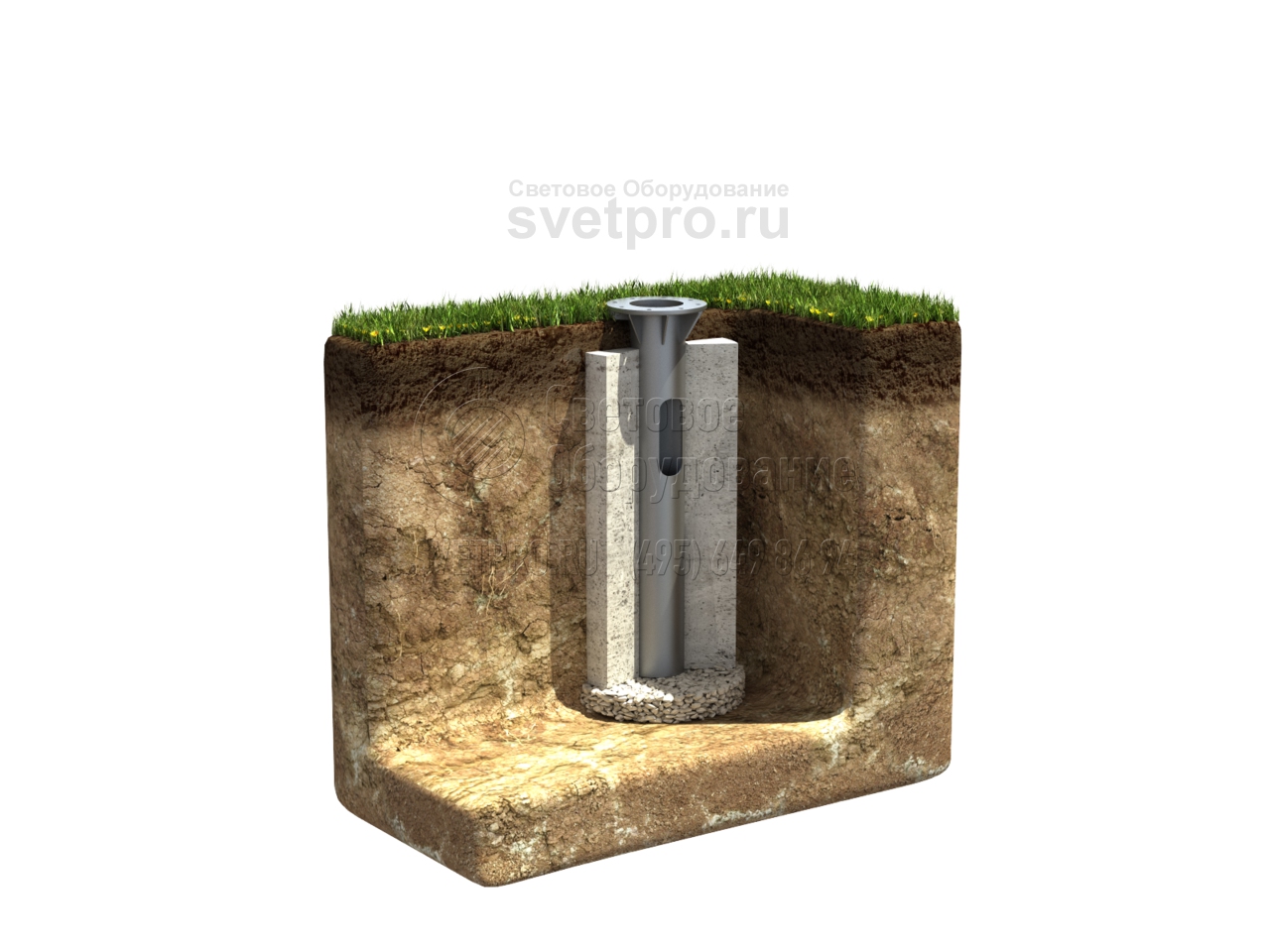

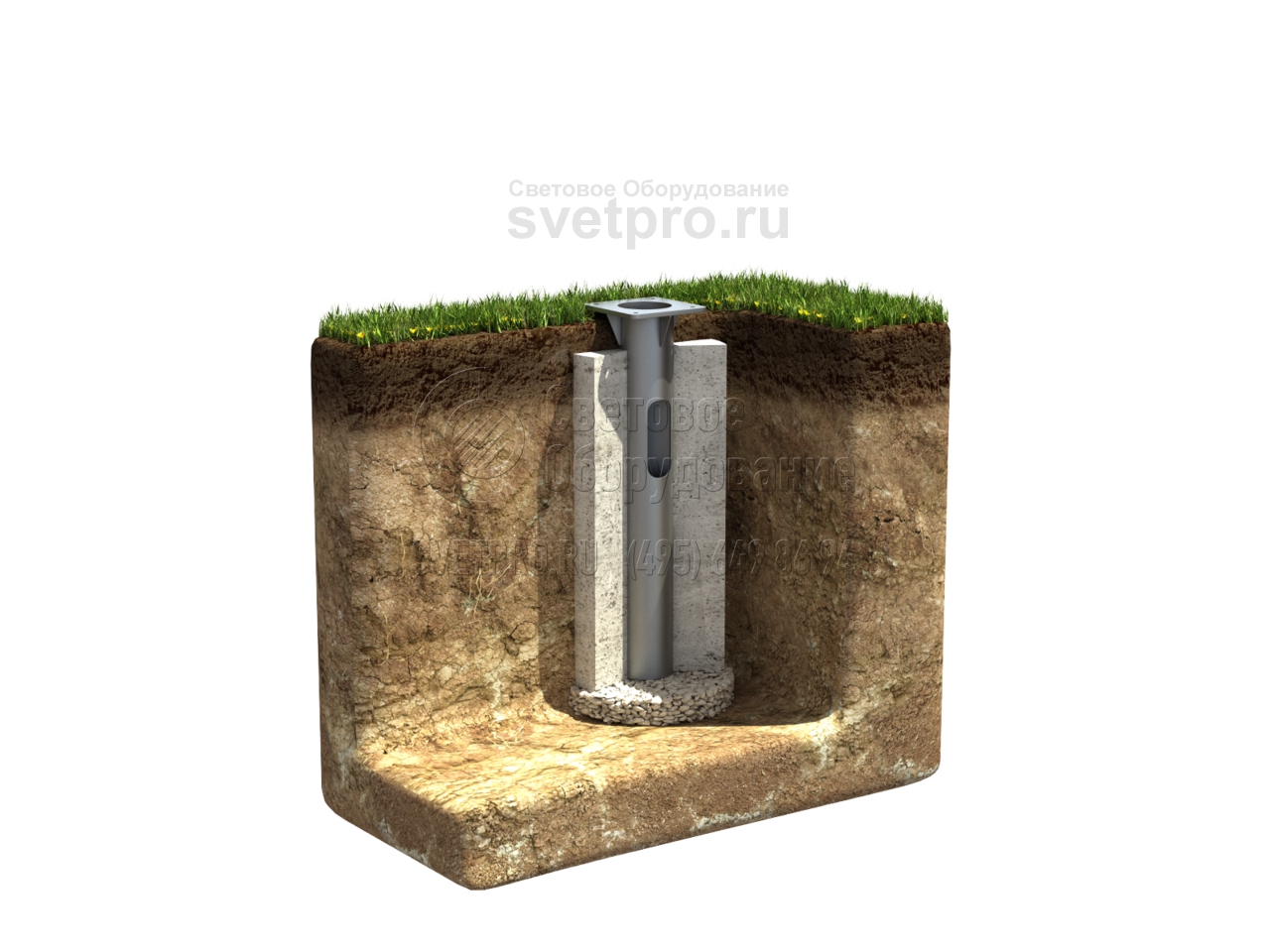

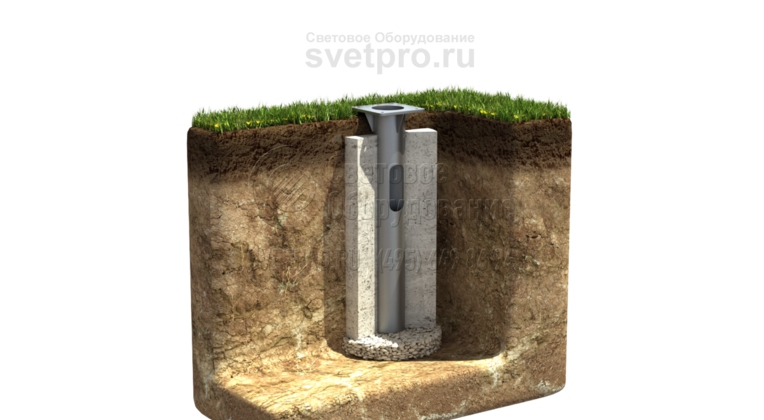

  • На представленном изображении вы видите схематичное изображение фундамента под опору, при заливке которого использовалась закладная деталь. В нижней части котлована устраивается подсыпка из щебня или другого подобного материала для предотвращения усадки грунта во время эксплуатации опоры. 23. На представленном изображении вы видите схематичное изображение фундамента под опору, при заливке которого использовалась закладная деталь. В нижней части котлована устраивается подсыпка из щебня или другого подобного материала для предотвращения усадки грунта во время эксплуатации опоры.
  • При строительстве фундамента глубина котлована должна рассчитываться так, чтобы верхняя опорная площадка располагалась на уровне грунта. В противном случае монтажный узел будет возвышаться над землей и портить внешний вид инженерной сети. 24. При строительстве фундамента глубина котлована должна рассчитываться так, чтобы верхняя опорная площадка располагалась на уровне грунта. В противном случае монтажный узел будет возвышаться над землей и портить внешний вид инженерной сети.
