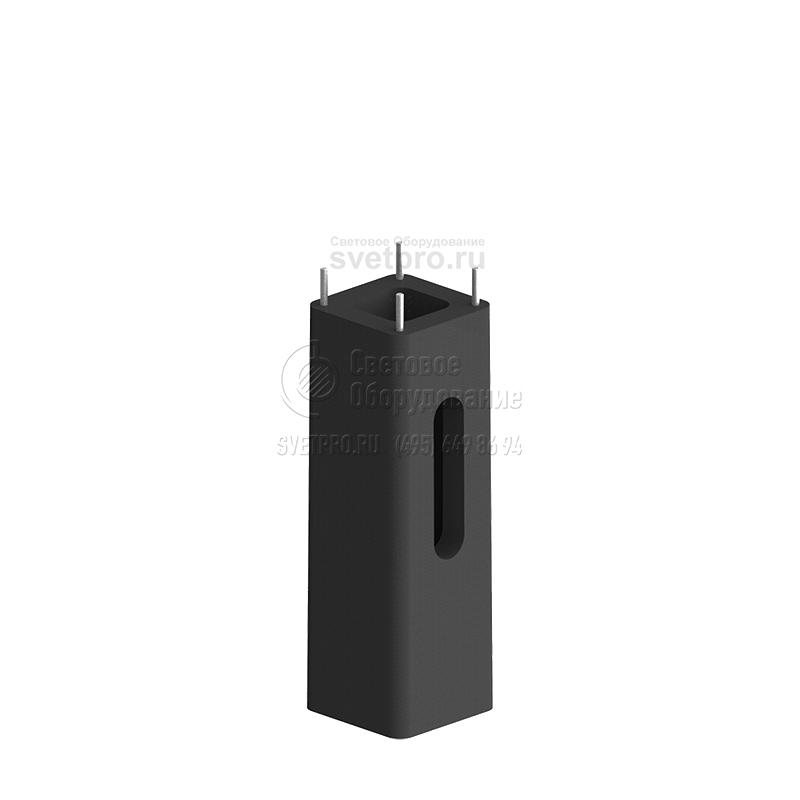

Бетонные фундаменты
| Область применения: |
|
| Назначение: |
|
| Артикул производителя: | B-0...B-80 |
| Габаритные размеры: | см. чертёж |
| Гарантийный срок: | 5 лет |
| Наличие: | |
| Количество: | |
| Цвет свечения: |
Производитель «ROSA», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Технические данные
- бетон класса C25/30 согласно норме EN 206-1
- анкерное устройство, изготовленное из стали B500
- болтовые окончания - горячеоцинкованные
- в бетонных фундаментах для алюминиевых опор и мачт применяются термообжимные втулки на болтовых окончаниях в месте монтажа основания опоры, что предохраняет от возникновения очага коррозии
- боковые отверстия и вертикальное отверстие предназначены введения питающих кабелей,
- поверхность покрыта пропитывающим средством
- (сертифицированная aсфальтово-анионовая эмульсия)
- квадратное сечение (алюминиевые опоры и мачты, а также опора SP-5W SP-31W) или круглые (oпоры с внешним покрытием из синтетического материала).
Достоинства фундаментов
- одноэлементная конструкция облегчает установку фундамента в грунте
- лёгкий и быстрый монтаж независимо от сезонности
- высокое качество за счет использования полуавтоматической производственной линии, управляемой компьютером с помощью метода двухосной виброустановки.
Все фундаменты соответствуют норме EN14991:2007 и имеют Сертификат Заводского Контроля Производства 1488-CPD-0208/Z.

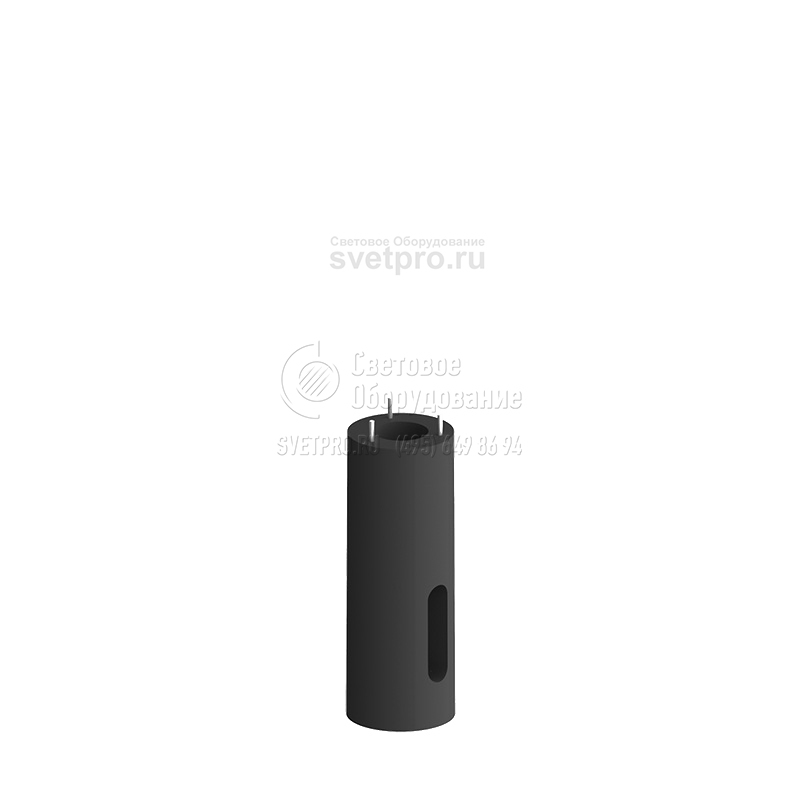

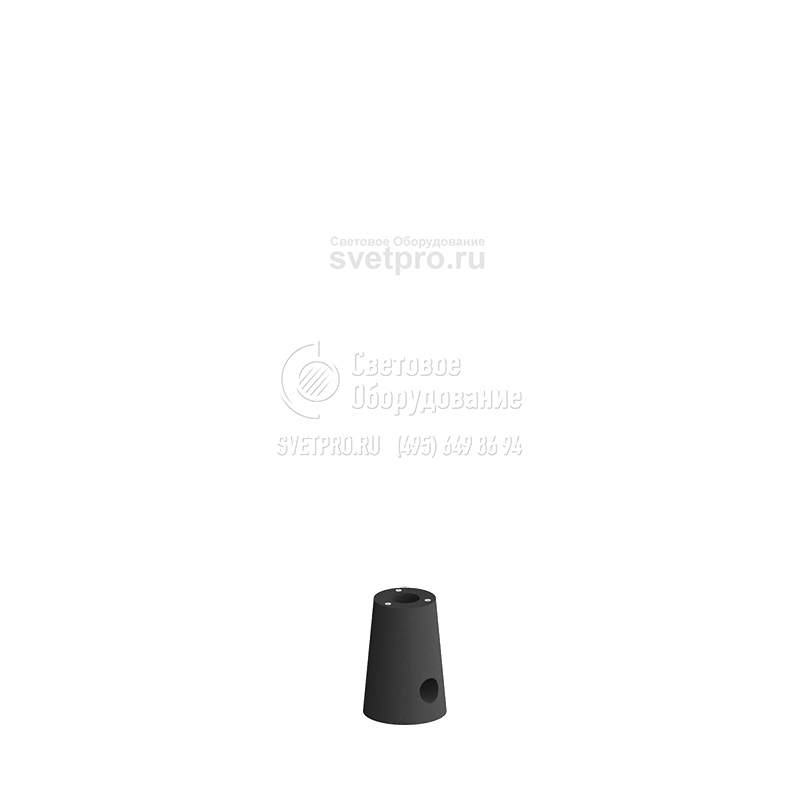

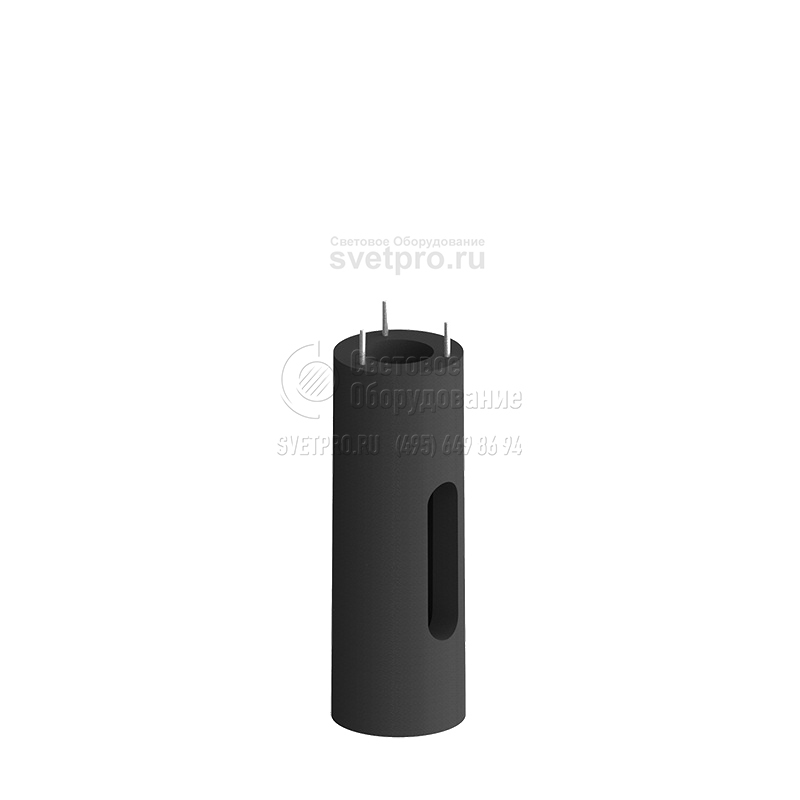

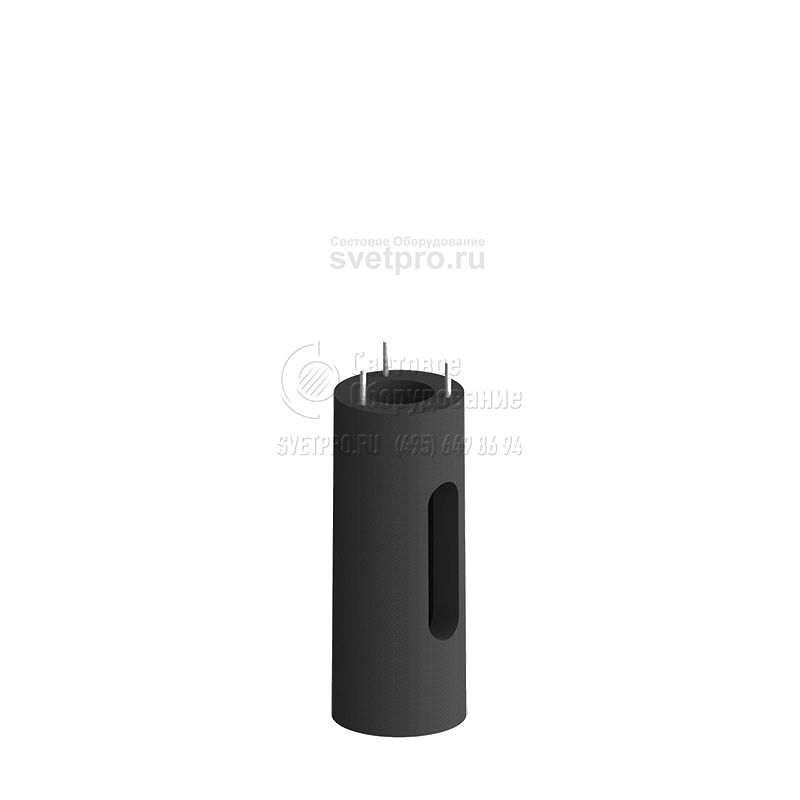

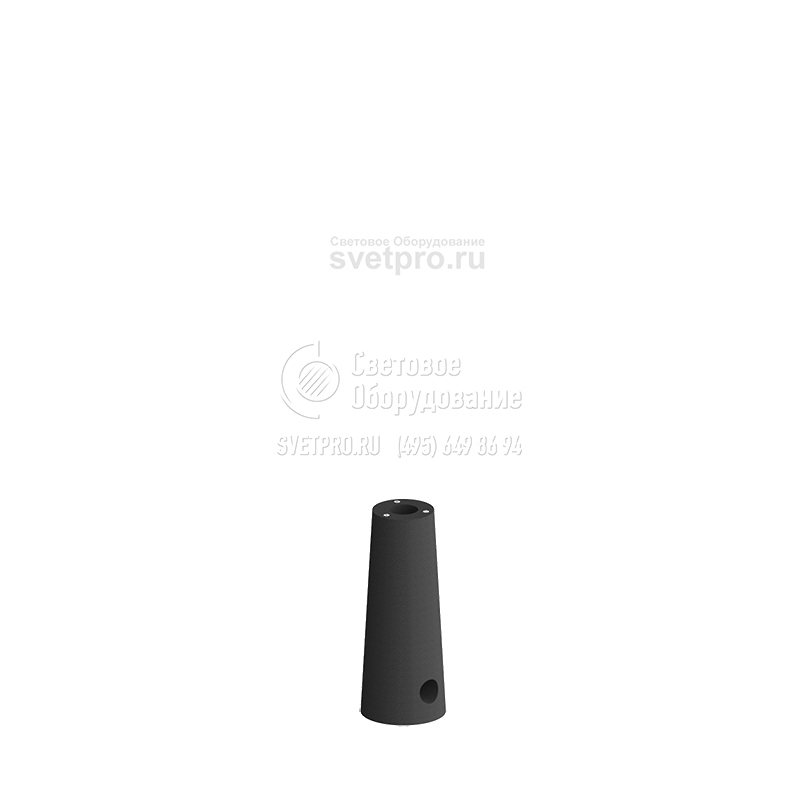

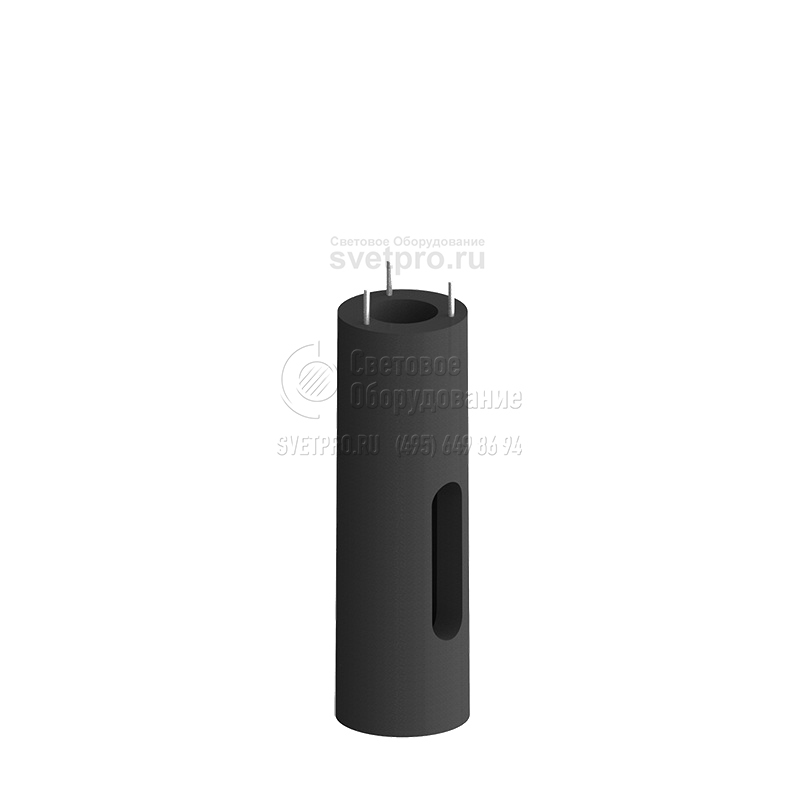

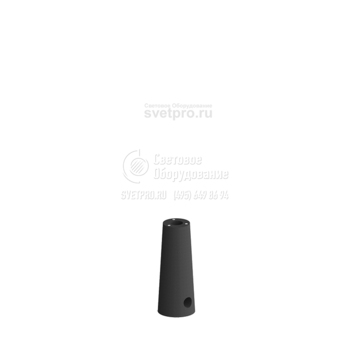

| Тип бетонного фундамента | B-0 | B-0A | B-20 | B-30 | B-40 | B-40B |
|---|---|---|---|---|---|---|
| Код | 311100 | 311100A | 311120 | 311130 | 311140 | 311140B |
| Форма | Круглый | |||||
| Размер A x B x H [мм] | Ø150 x Ø190 x 275 | Ø150 x Ø190 x 490 | Ø250 x Ø255 x 700 | Ø305 x Ø315 x 800 | Ø305 x Ø315 x 1000 | Ø305 x Ø315 x 1000 |
| Расстояние между болтами E [мм] | 120 | 120 | 190 | 205 | 205 | 205 |
| Высота шпилек C [мм] | - | - | 50 | 85 | 85 | 85 |
| Вес [кг] | 12 | 12 | 61 | 95 | 120 | 110 |
| Соединительные элементы | M8 x 20 A2 DIN 6921 | M8 x 20 A2 DIN 6921 | 311002 | 311003 | 311003 | 311003 |
| Предназначение | SAP и SAMR 600-900, KARIN 450-900 LED |
SAP и SAMR 1200 KARIN 1200 LED |
S-13, S-23, SP-2 | S-21, S-21W, S-22, S-30, S-30W, S-31, S-31W, S-32 |
S-52W, S-54W, SP-4, SP-4W, SM-1W, SM-2W, SM-3W |
S-40, S-40W, SP-3, SP-3W |
|
|
|
|
|
|
| B-0 | B-0A | B-20 | B-30 | B-40 | B-40B |

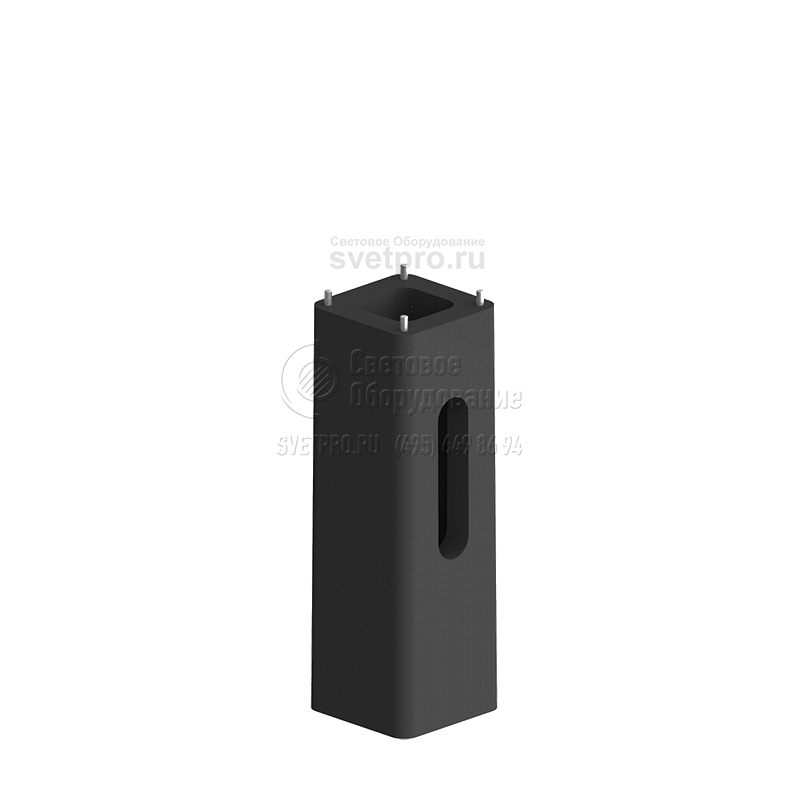

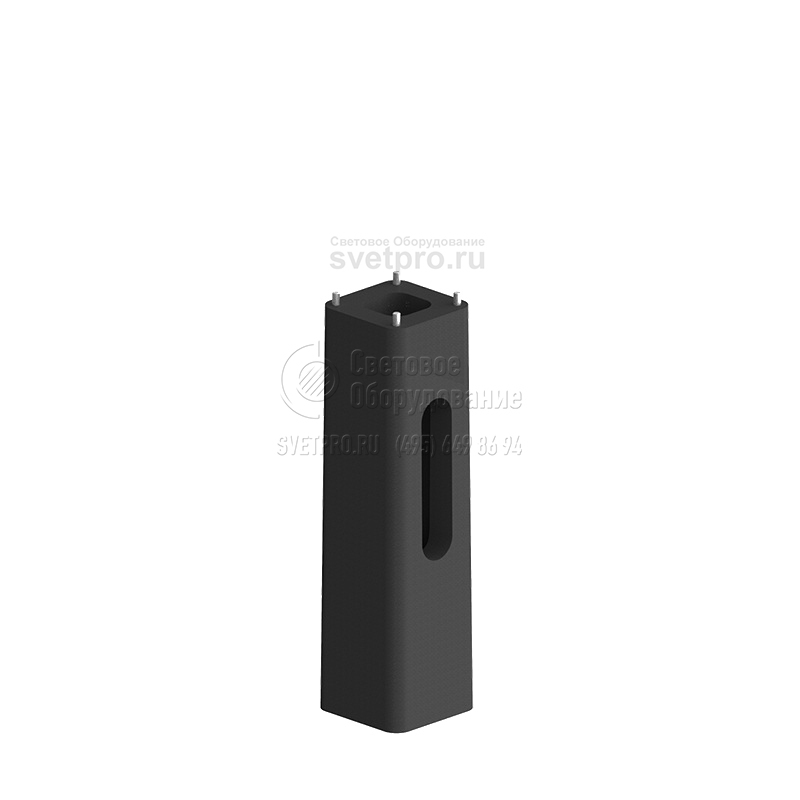

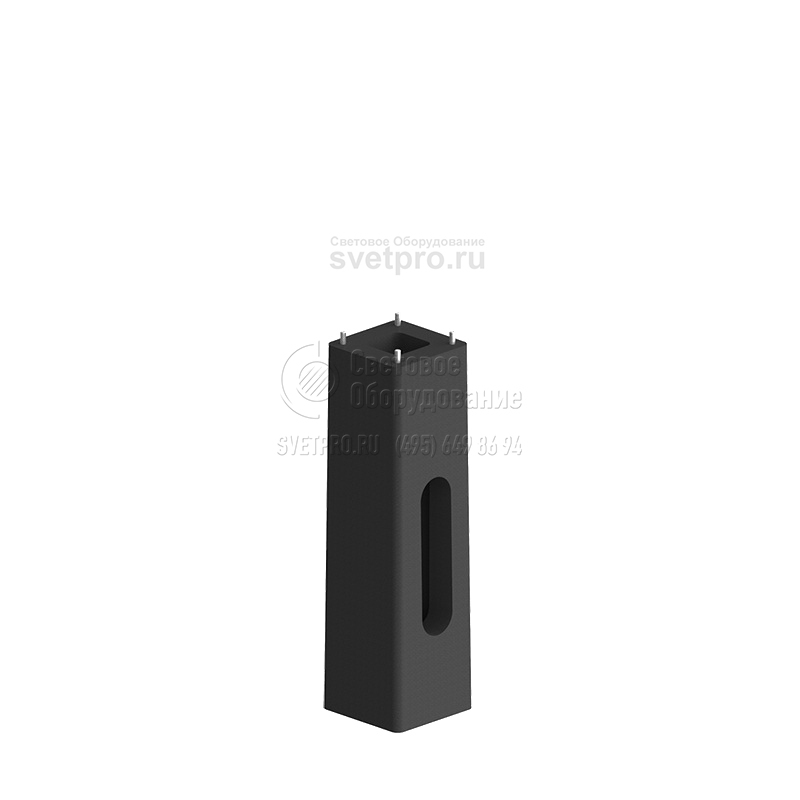

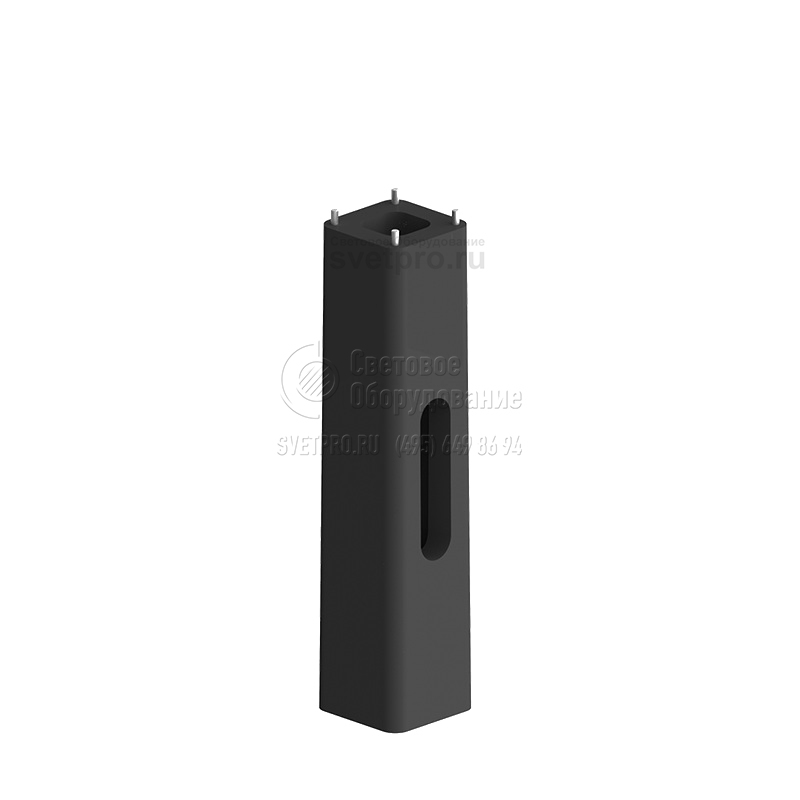

| Тип бетонного фундамента | B-50 | B-51 | B-51A | B-60 | B-60T |
|---|---|---|---|---|---|
| Код | 311150 | 311151 | 311151A | 311160 | 311160T |
| Форма | Квадратный | ||||
| Размер A x B x H [мм] | 240 x 255 x 900 | 260 x 275 x 1000 | 260 x 275 x 1200 | 320 x 330 x 1000 | 320 x 330 x 1000 |
| Расстояние между болтами E [мм] | 180 | 200 | 200 | 250 | 250 |
| Высота шпилек C [мм] | 30 | 35 | 35 | 35 | 90 |
| Вес [кг] | 92 | 124 | 148 | 170 | 169 |
| Соединительные элементы | 4006 | 4008 | 4008 | 4008 | 4008 |
| Предназначение | SAL Ø114/B60, SAL Ø120 |
SAL Ø114/D60, SAL Ø114/D75, SAL Ø120E |
SAL Ø114/D60, SAL Ø114/D75, SAL Ø120E, SAL Ø146G, SAL DECO-1, SAL DECO-2 |
SAL Ø146 | SP-31W |
|
|
|
|
|
| B-50 | B-51 | B-51A | B-60 | B-60T |

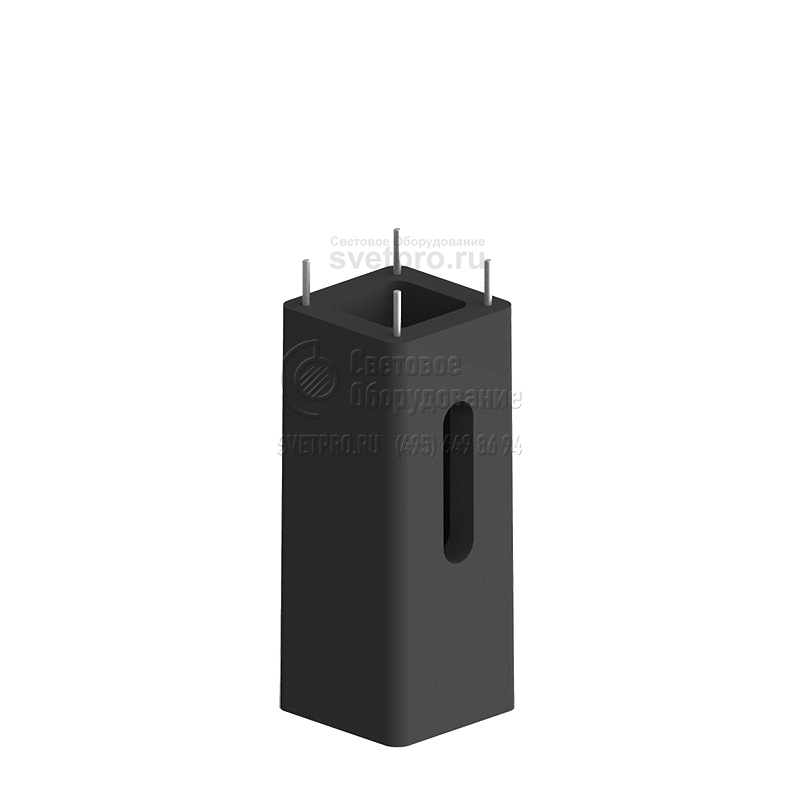

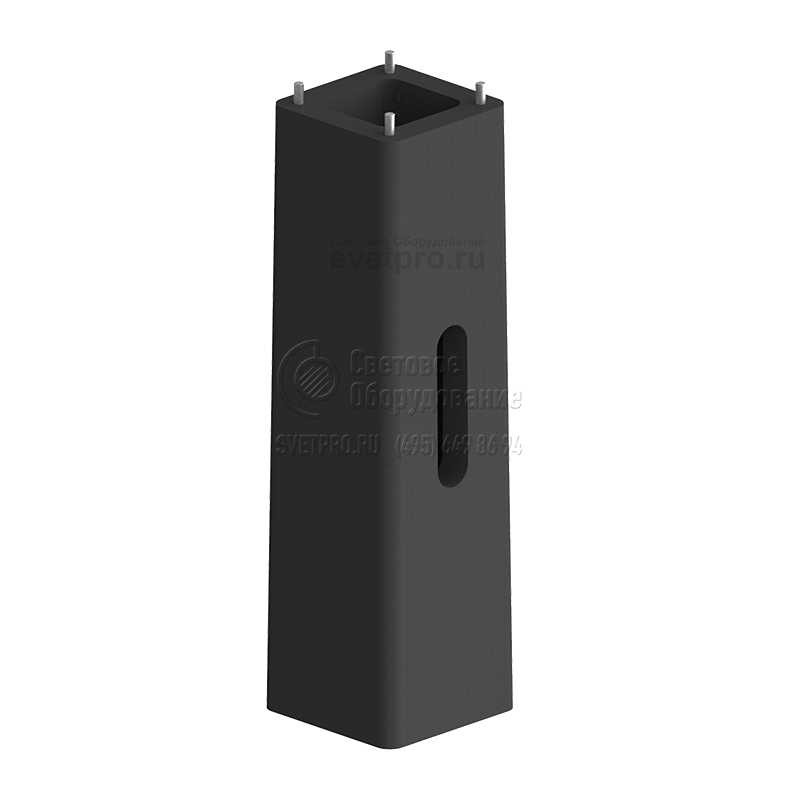

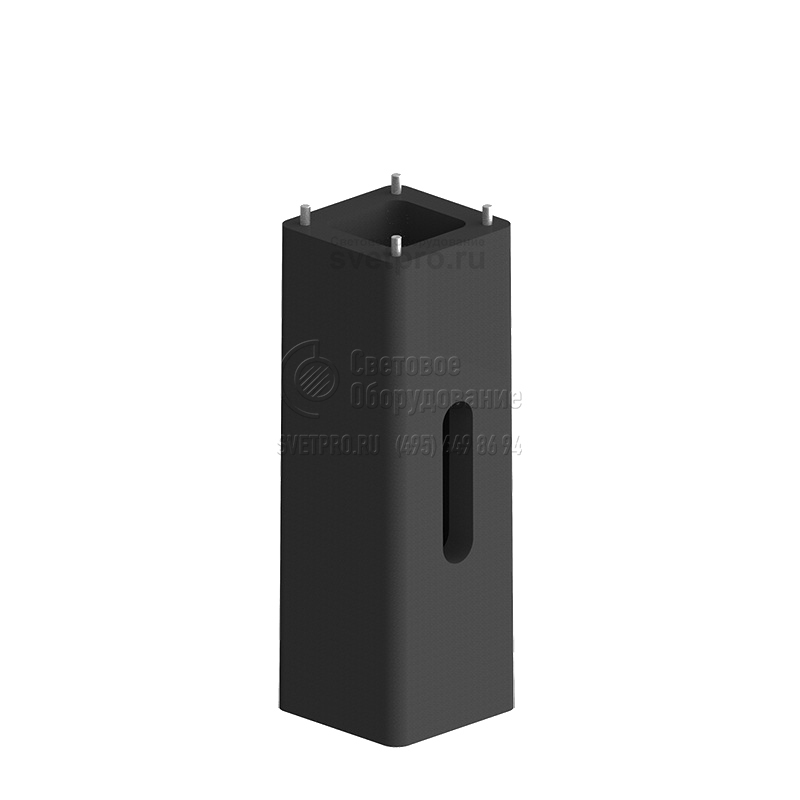

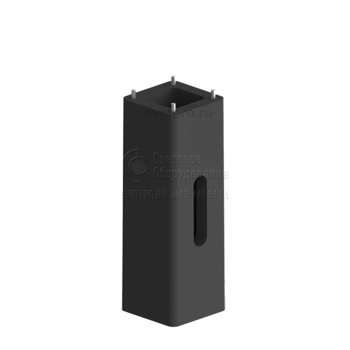

| Тип бетонного фундамента | B-70 | B-71 | B-71T | B-80 |
|---|---|---|---|---|
| Код | 311170 | 311171 | 311171T | 311180 |
| Форма | Квадратный | |||
| Размер A x B x H [мм] | 400 x 410 x 1200 | 400 x 410 x 1000 | 400 x 410 x 1000 | 400 x 430 x 1500 |
| Расстояние между болтами E [мм] | 300 | 300 | 300 | 300 |
| Высота шпилек C [мм] | 45 | 45 | 110 | 50 |
| Вес [кг] | 296 | 255 | 241 | 380 |
| Соединительные элементы | 4012 | 4012 | 4008 | 4012 |
| Предназначение | SAL Ø176, SAL Ø178K, SAL Ø180M |
SAL Ø146H, SAL Ø176, SAL Ø178K, SAL Ø180M |
SP-5W | MAL Ø225 |
|
|
|
|
| B-70 | B-71 | B-71T | B-80 |

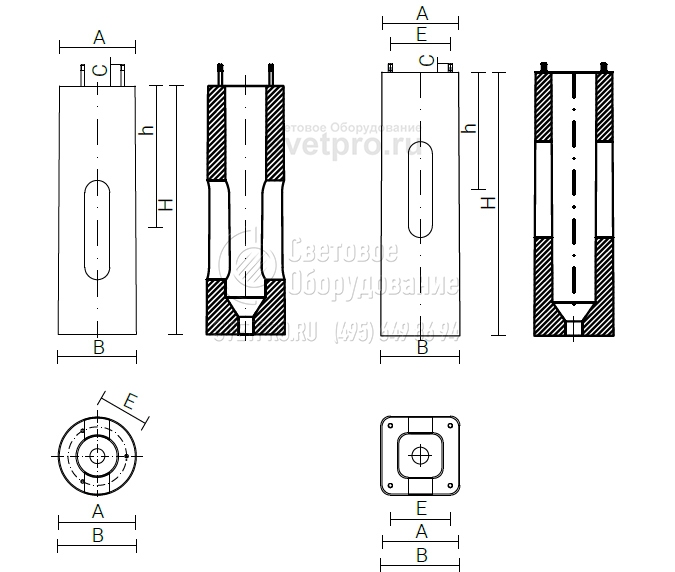

ГАБАРИТНЫЕ РАЗМЕРЫ
