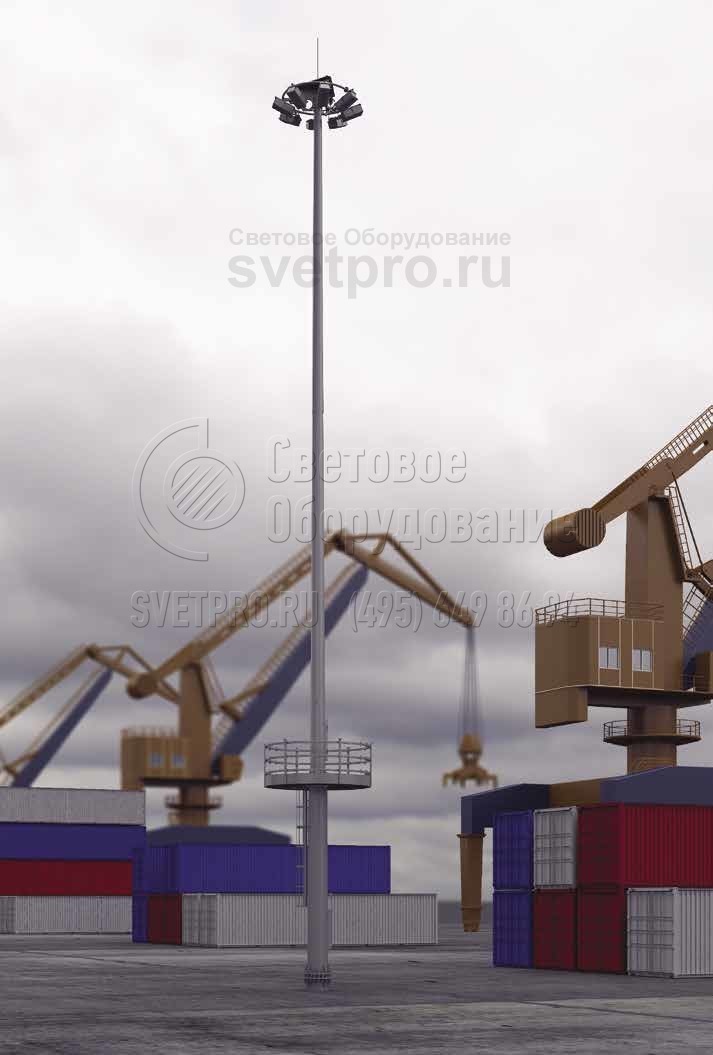

МГФ-СР-М Мачта со стационарно-мобильной короной

Главная > Каталог продукции > Стальные опоры и мачты > Мачты прожекторные > МГФ-СР-М Мачта со стационарно-мобильной короной
Область применения:
  • Освещение больших открытых площадей, автомагистралей, тер-рий морских, воздушных портов и ж/д станций, тер-рий промышленных и добывающих предприятий, спортивных объектов.
Назначение:
  • Мачты прожекторные
Покрытие (фильтр): Горячее цинкование
Артикул производителя: МГФ-СР-М
Количество световых приборов: 4-12
Вес: 150-250 кг
Высота: 16-40 м
Форма опоры: Граненая
Тип короны: Стационарно-мобильная
Подвод кабеля: Низ
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Возможна установка "под ключ"

как выбрать опору?

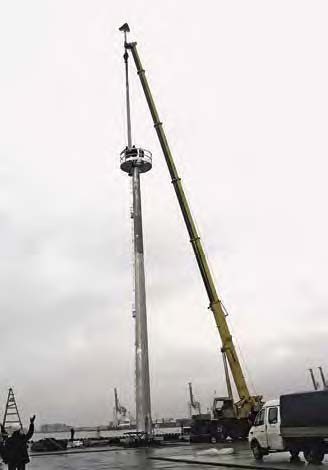

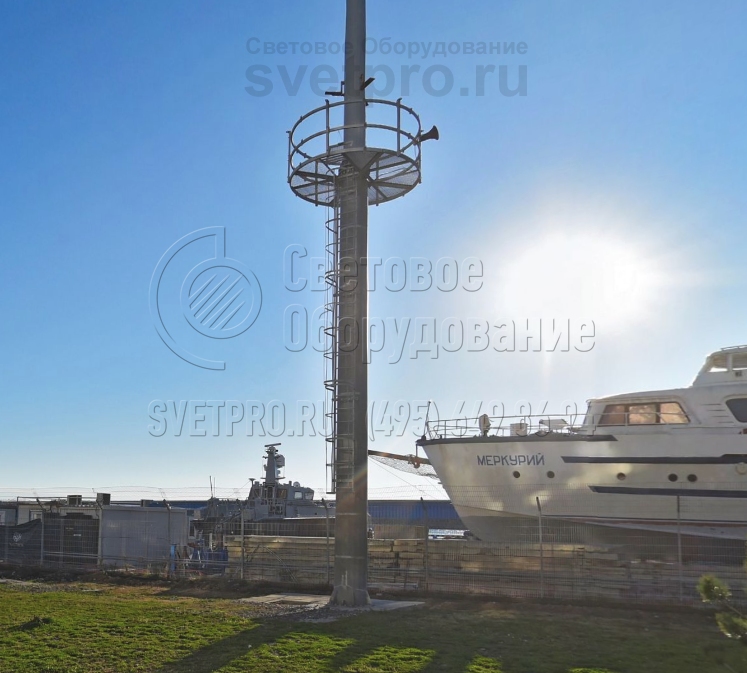

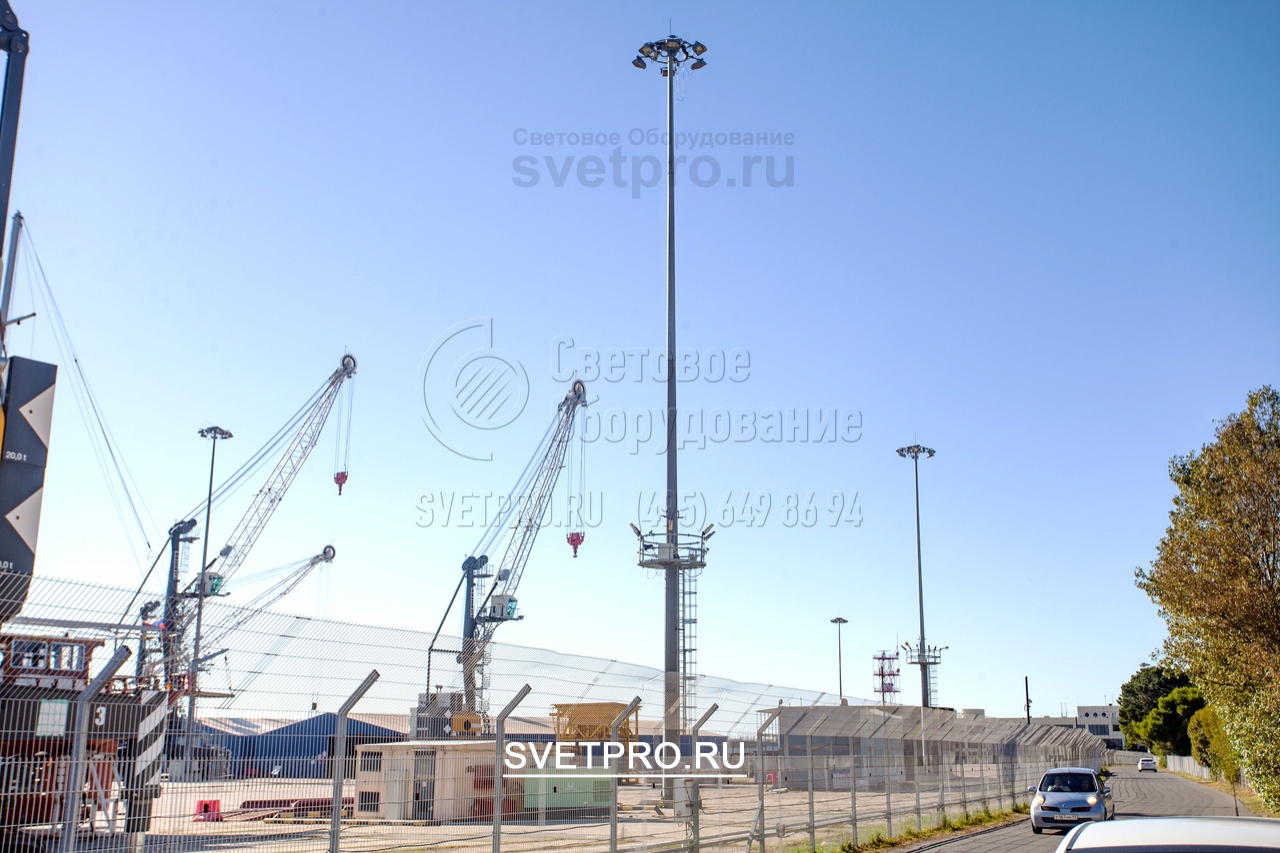

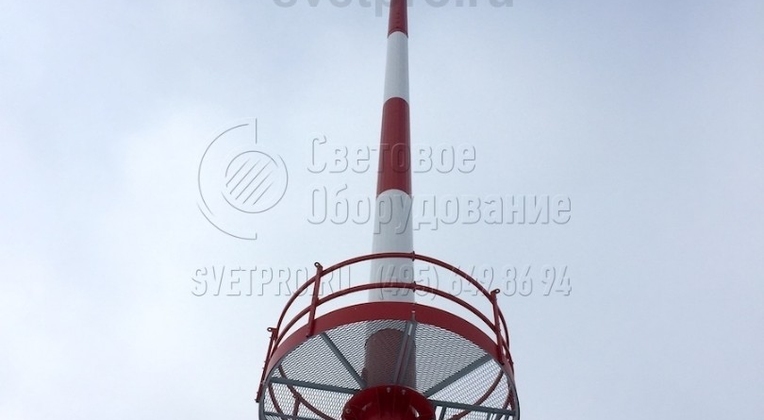

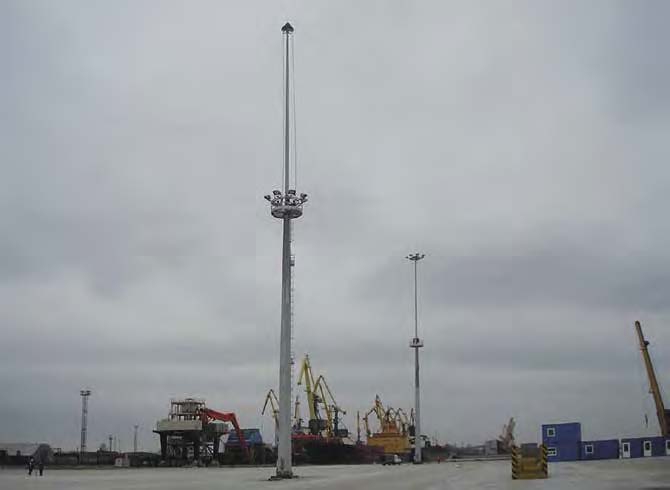

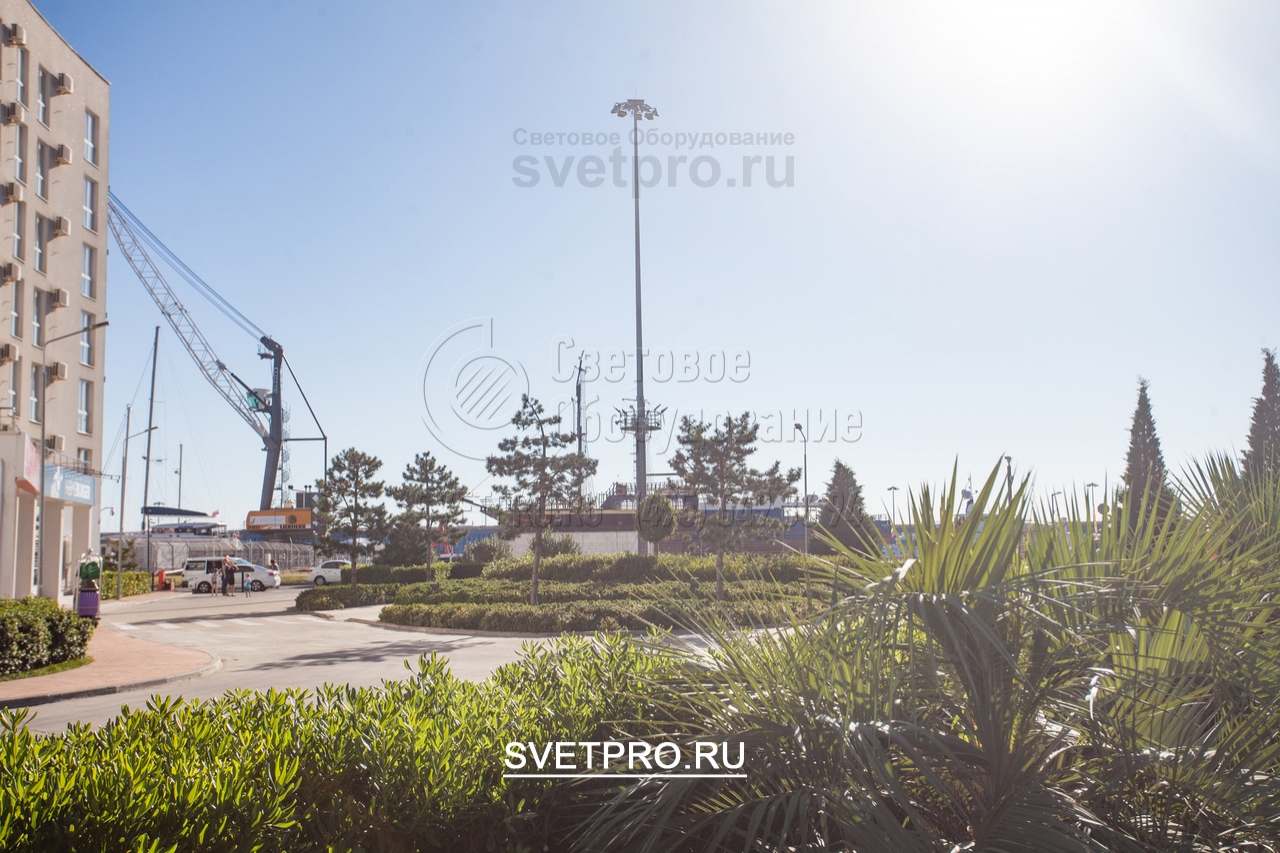

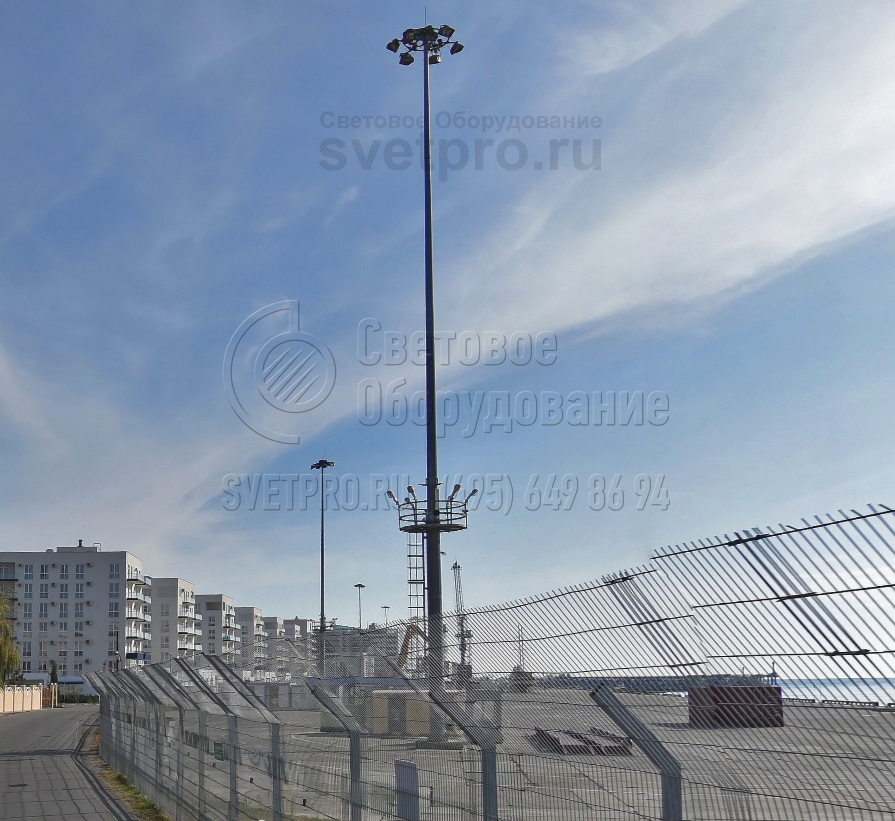

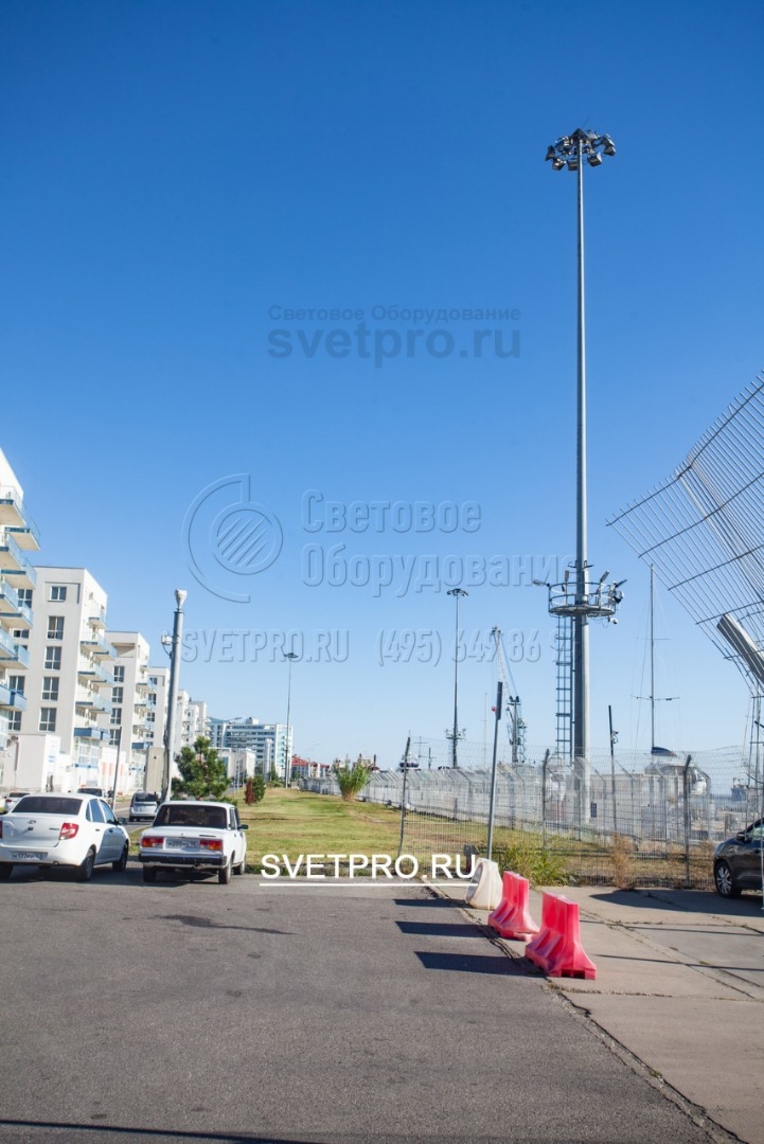

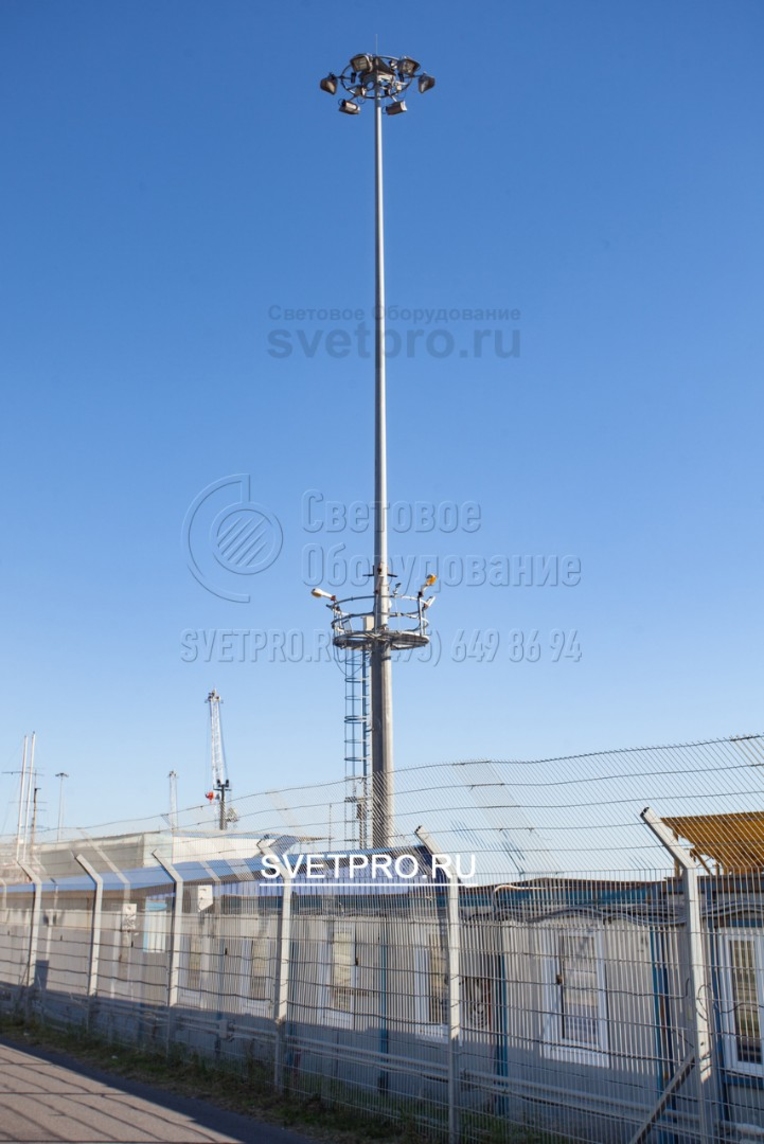

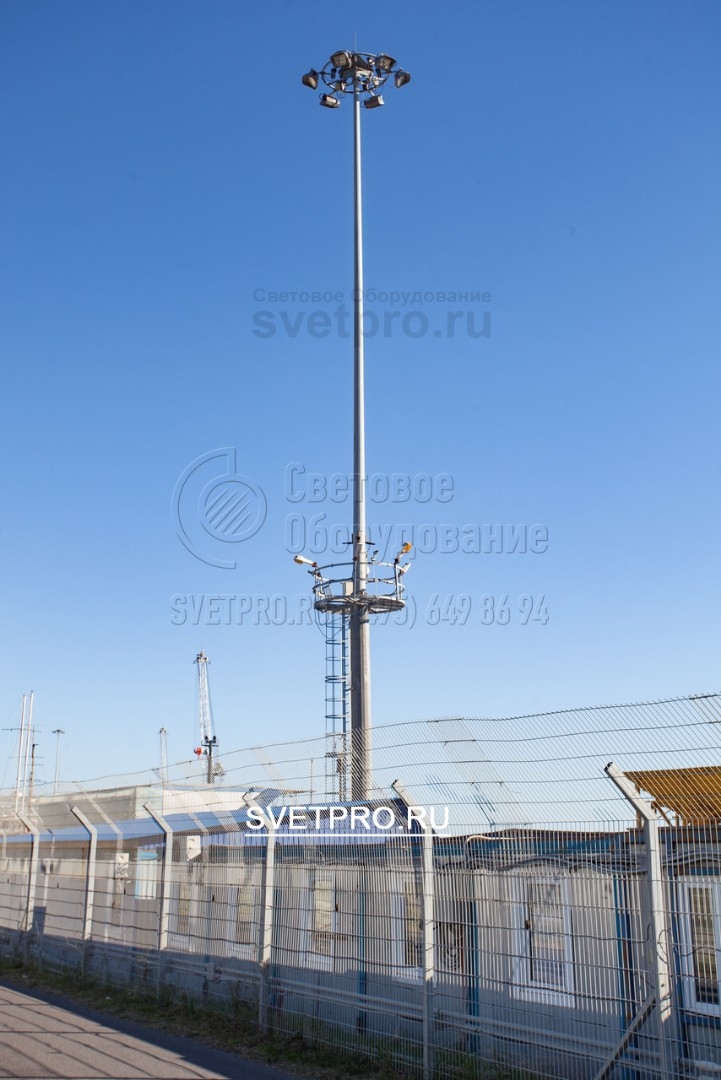

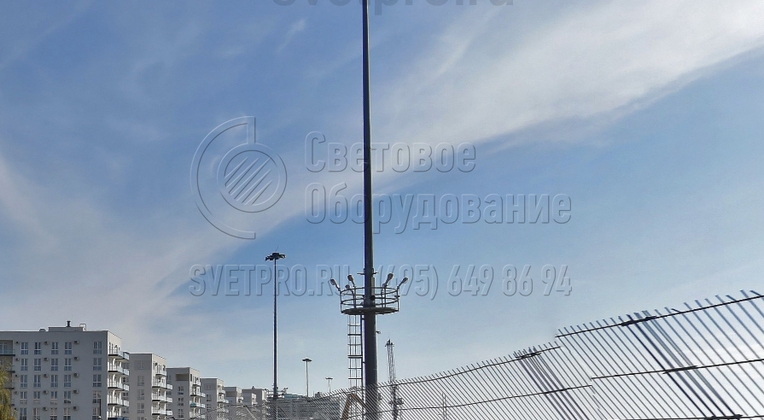

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Диапазон размерных характеристик для различных типов мачт МГФ-СР-М

НазваниеТип опоры №H, мh1, мh2, мh3, мD, ммD1, ммЧисло ОП*Масса оборудования**
МГФ-СР-М-1 Тип 1 16– 25 5– 12 1– 5 1.5– 2 1000, 1600 2200 4– 8 150
МГФ-СР-М-2 Тип 2 16–25 5–12 1–8 1.5–2 2000, 2350 3150 4–12 250
МГФ-СР-М-3 Тип 3 20–40 5–18 1–5 1.5–2 1000, 1600 2200 4–8 150
МГФ-СР-М-4 Тип 4 20–40 5–18 1–8 1.5–2 2000, 2350 3150 4–12 250

Н1 – общая высота мачты до уровня рабочего положения ОП
h1 – высота до пола площадки обслуживания
h2 – высота молниепремника относительно рабочего уровня установки ОП
h3 – высота спускаемой рамы короны относительно пола площадки при обслуживании ОП
D – диаметры спускаемых рам короны
D1 – наружные диаметры площадок обслуживания (по перилам)

* Указано ориентировочно, по запросу возможны другие варианты, в том числе и установка прочего оборудования (ЗОМов, антенн и т. п.)
** Макимальная масса оборудования, размещаемого на площадке обслуживания.

ОПИСАНИЕ

Прожекторная мачта МГФ-СР-М со стационарно-мобильной короной используется для освещения стадионов, аэродромов, больших промышленных территорий, складов, крупных транспортных развязок, водушных и морских портов и ж/д станций.

Это граненая фланцевая конструкция с высотой от шестнадцати до сорока метров, обладающая защитным антикоррозийным покрытием, изготовленным по методу горячего цинкования. Такой слой предохраняет ее поверхность от вредного воздействия окружающей среды и обеспечивает длительный срок службы конструкции.

Количество секций мачты варьируется от 2 до 4. Ее корона может опускаться до высоты площадки, на которой будет проводиться замена ламп или чистка прожекторов. Для доступа на такие площадки опора мачты оснащена металлическими лестницами и защитными ограждениями.

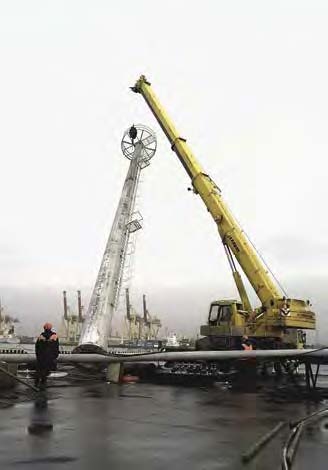

Мачта МГФ-СР-М устанавливается на фланец анкерного блока в железобетонном фундаменте. Параметры фундамента выбираются относительно высоты конструкции, ее веса вместе с прожекторами, характера грунта и особенностей климата региона.

условия эксплуатации:

  • климатические районы – II4...II11 по ГОСТ 16350;
  • ветровые районы – с I по VII по СП 20.13330.2011;
  • внешняя среда – слабоагрессивная по степени агрессивного воздействия) по СНиП 2.03.11.

Особенности конструкции

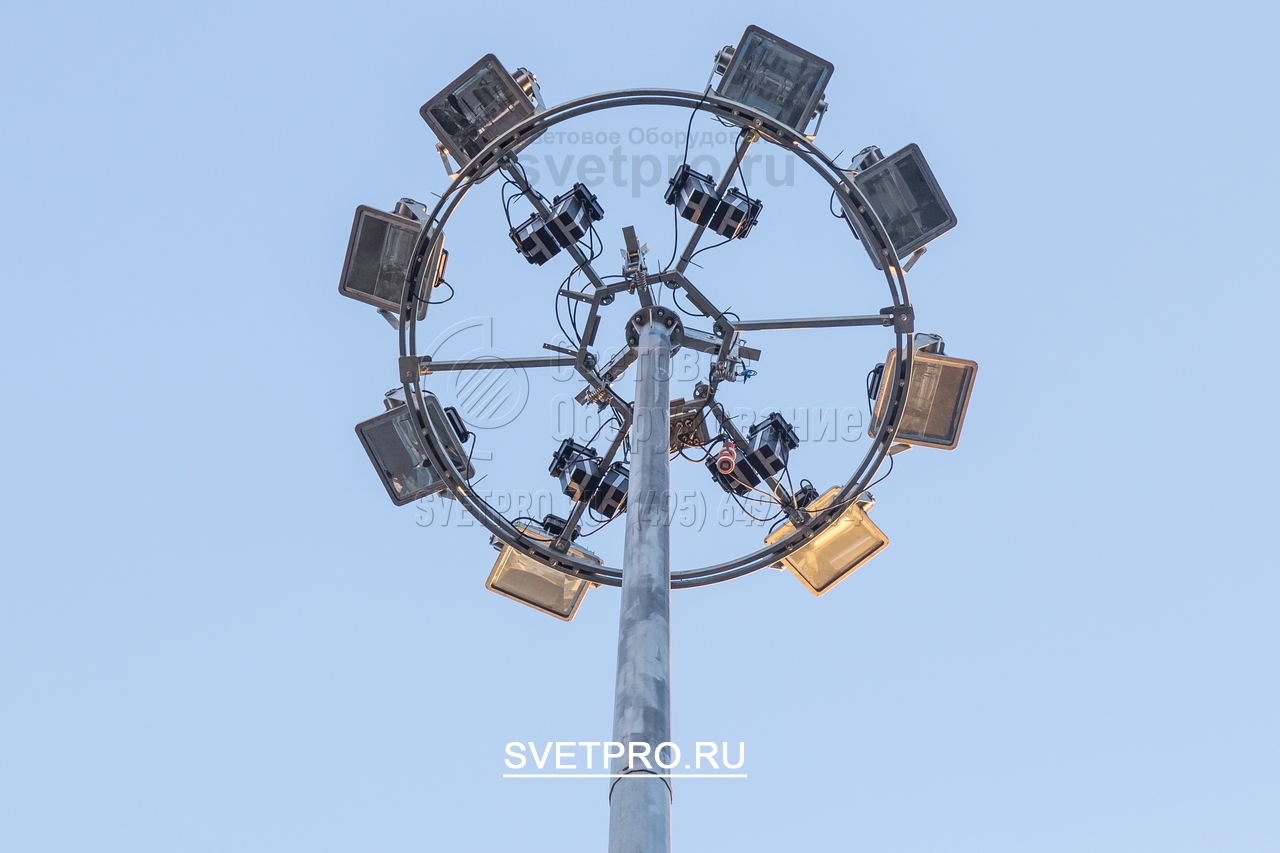

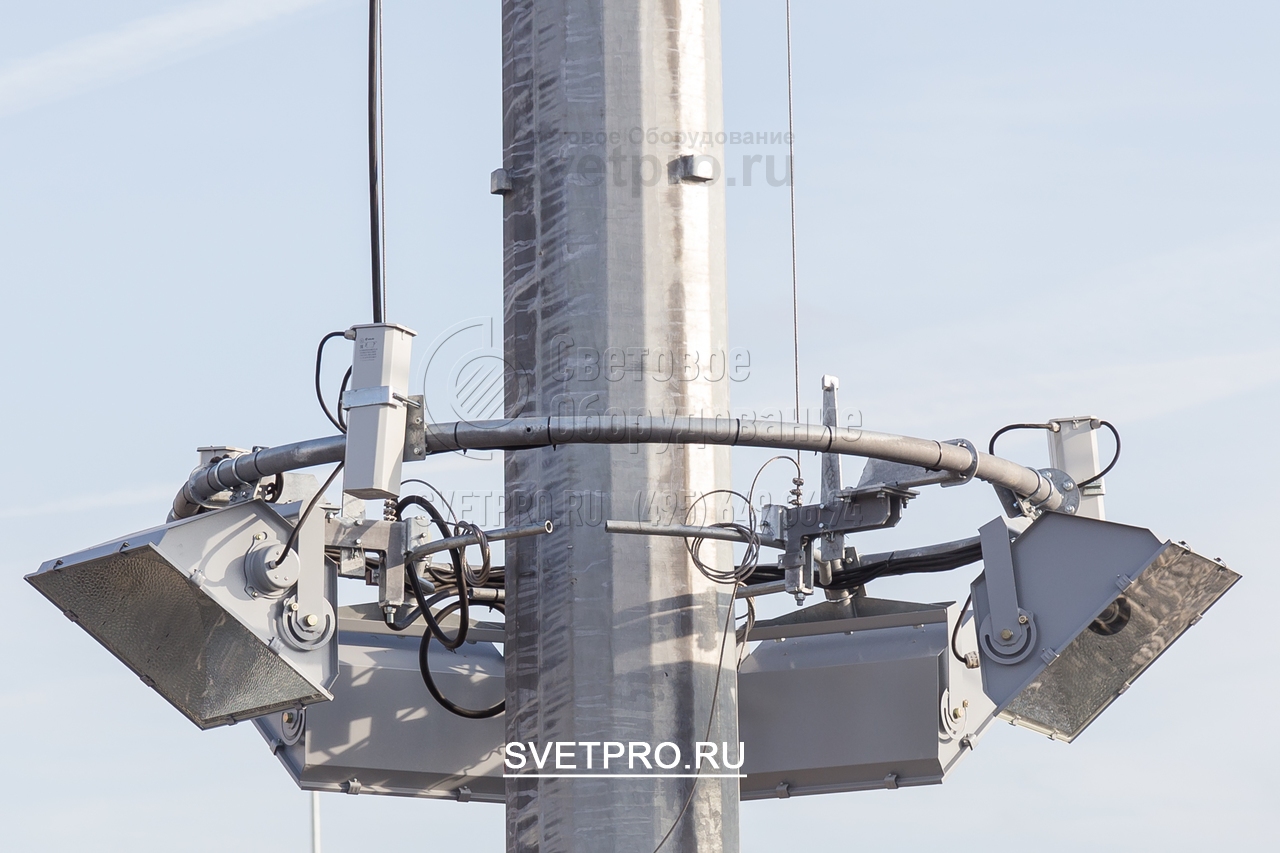

Мачты МГФ-М-СР представляют собой металлические конструкции, состоящие из ствола с размещенным на нем блоком оголовка, расположенного в верхней части ствола, и стационарной площадкой обслуживания. Оголовок укомплектован спускаемой рамой короны диметром от 1 до 2,4 м , снабженной механизмом жесткой фиксации в рабочем положении. Спускаемая рама предназначена для размещения светотехнического оборудования (прожекторов, огней ЗОМ, блоков ПРА). Геометрические характеристики рамы рассчитываются в зависимости от количества устанавливаемого оборудования и его ориентации. Для обеспечения спуска рамы используется лебедка грузоподъемностью от 250 до 800 кг. Лебедка расположена в основании мачты, и ее грузоподъемность определяется при проектировании. Стандартно в состав поставки мачт входит комплект электрооборудования, предназначенный для подключения прожекторов.

Комплект состоит из:

  • вводного щитка с автоматическими выключателями, предназначенного для подключения ко внешним питающим кабелям. Щиток устанавливается в нижней секции ствола;
  • кабеля силового, предназначенного для передачи электроэнергии к распределительной коробке. Кабель оснащен разъемами, что позволяет отсоединить его от вводного щитка и обеспечить спуск-подъем спускаемой рамы с прожекторами;
  • распределительной коробки, установленной на спускаемой раме и предназначенной для распределения энергии по прожекторам.

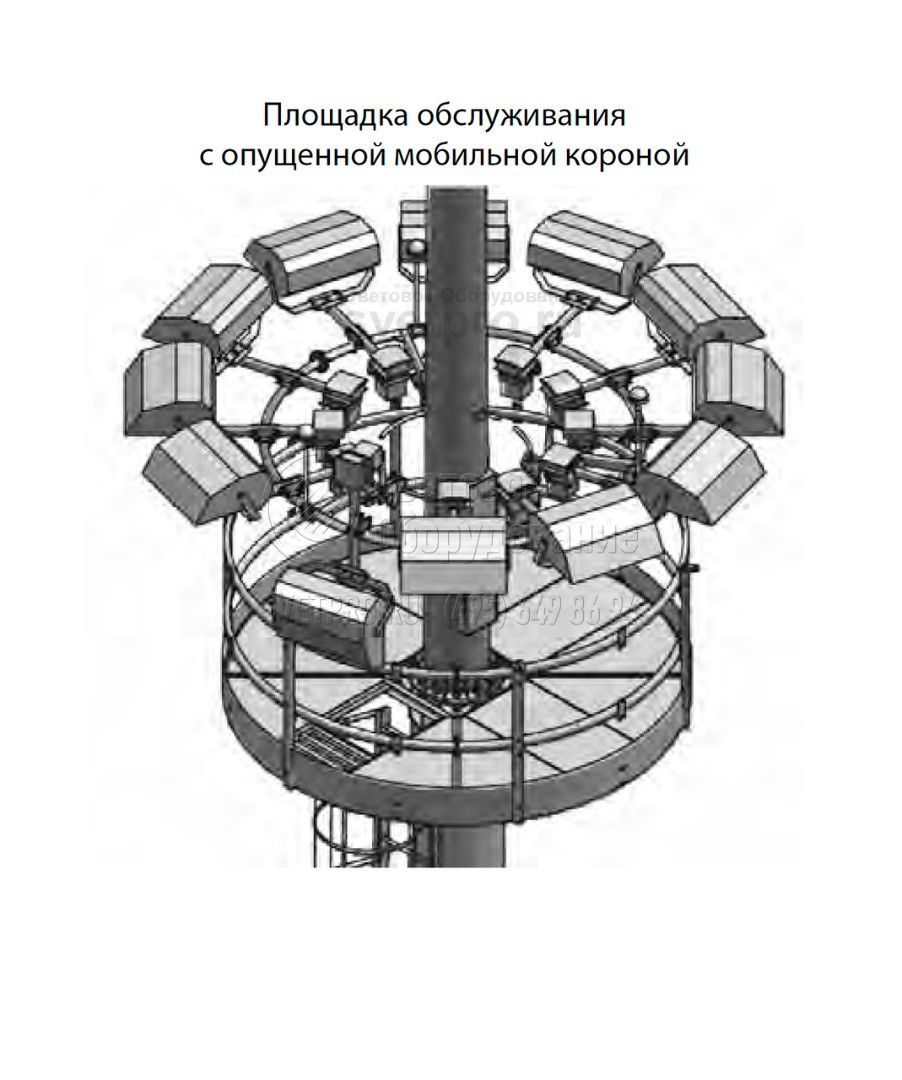

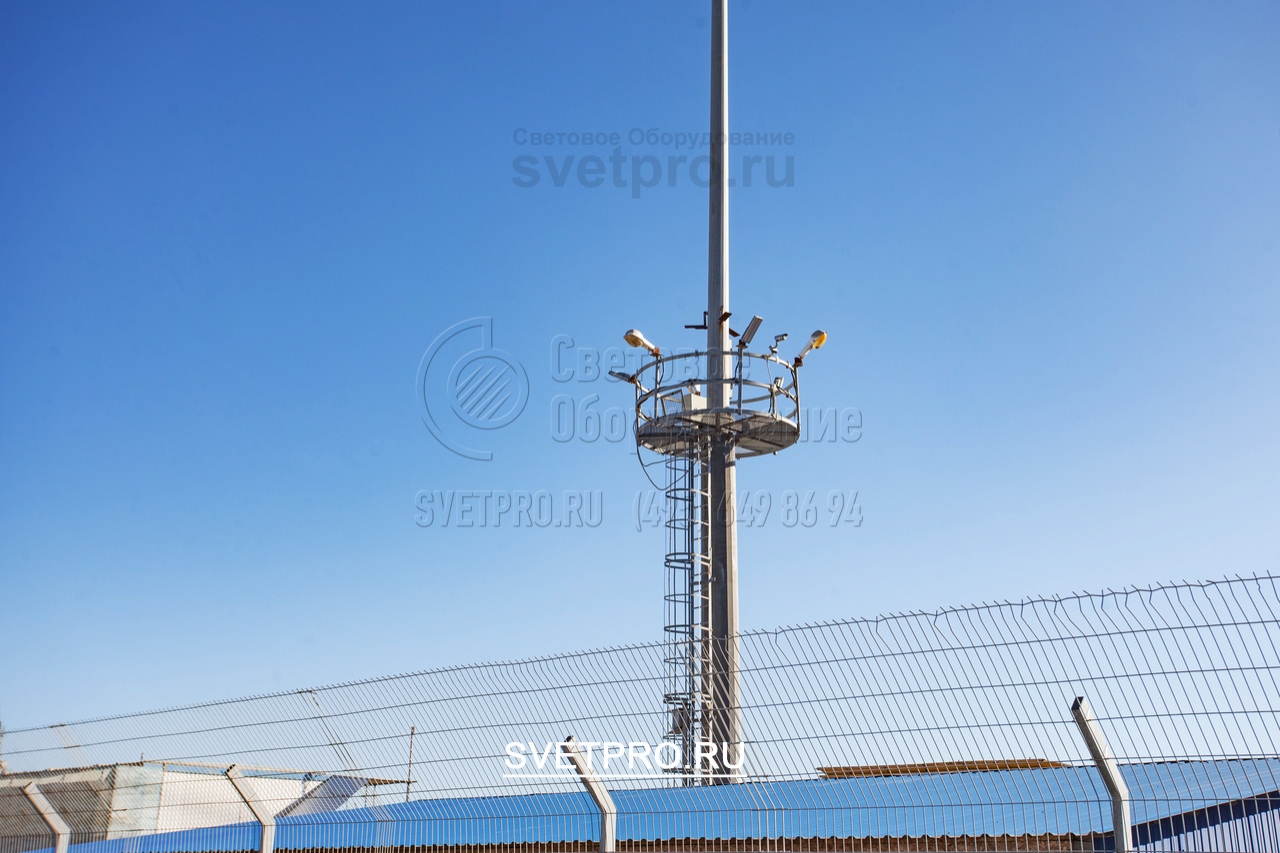

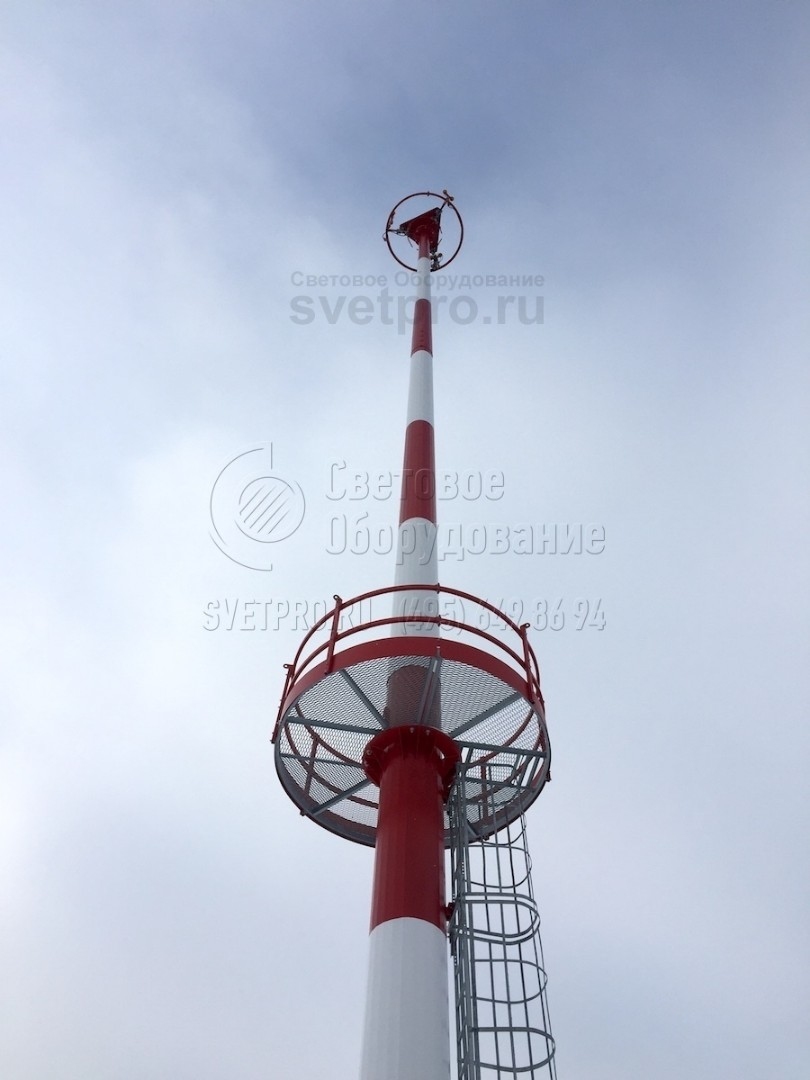

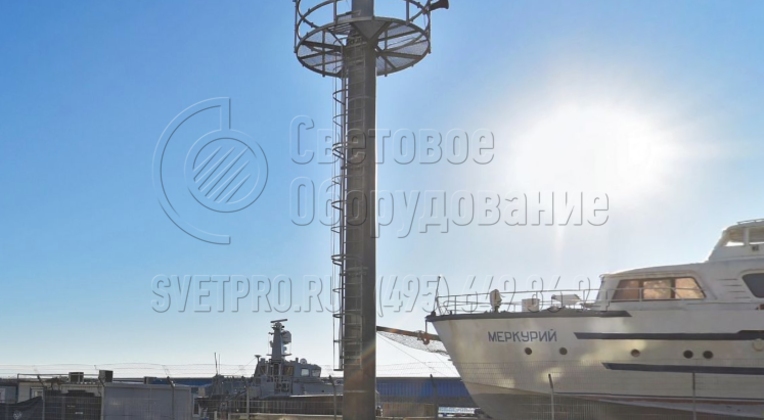

Высота размещения стационарной площадки оговаривается при заказе. Доступ к площадке обеспечивается с помощью лестниц, огороженных решеткой безопасности, и на ней может располагаться дополнительное оборудование (видеокамеры, дополнительное освещение и т. д.). По заказу на мачте могут быть расположены дополнительные площадки.
