МГФ-СР-М-4 Мачта со стационарно-мобильной короной высота 20-40 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-СР-М-4 |
| Количество световых приборов: | 4-12 |
| Вес: | 250 кг |
| Высота: | 20-40 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарно-мобильная |
| Подвод кабеля: | Низ |
Цена*:
73 538
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
Диапазон размерных характеристик для различных типов мачт МГФ-СР-М
| Тип | Цена | H, м | h1, м | h2, м | h3, м | D, мм | D1, мм | Число ОП* | Масса оборудования** |
|---|---|---|---|---|---|---|---|---|---|
| 4 | 76 188 ₽ | 20–40 | 5–18 | 1–8 | 1.5–2 | 2000, 2350 | 3150 | 4–12 | 250 |
Н1 – общая высота мачты до уровня рабочего положения ОП
h1 – высота до пола площадки обслуживания
h2 – высота молниепремника относительно рабочего уровня установки ОП
h3 – высота спускаемой рамы короны относительно пола площадки при обслуживании ОП
D – диаметры спускаемых рам короны
D1 – наружные диаметры площадок обслуживания (по перилам)
* Указано ориентировочно, по запросу возможны другие варианты, в том числе и установка прочего оборудования (ЗОМов, антенн и т. п.)
** Макимальная масса оборудования, размещаемого на площадке обслуживания.
как выбрать опору?

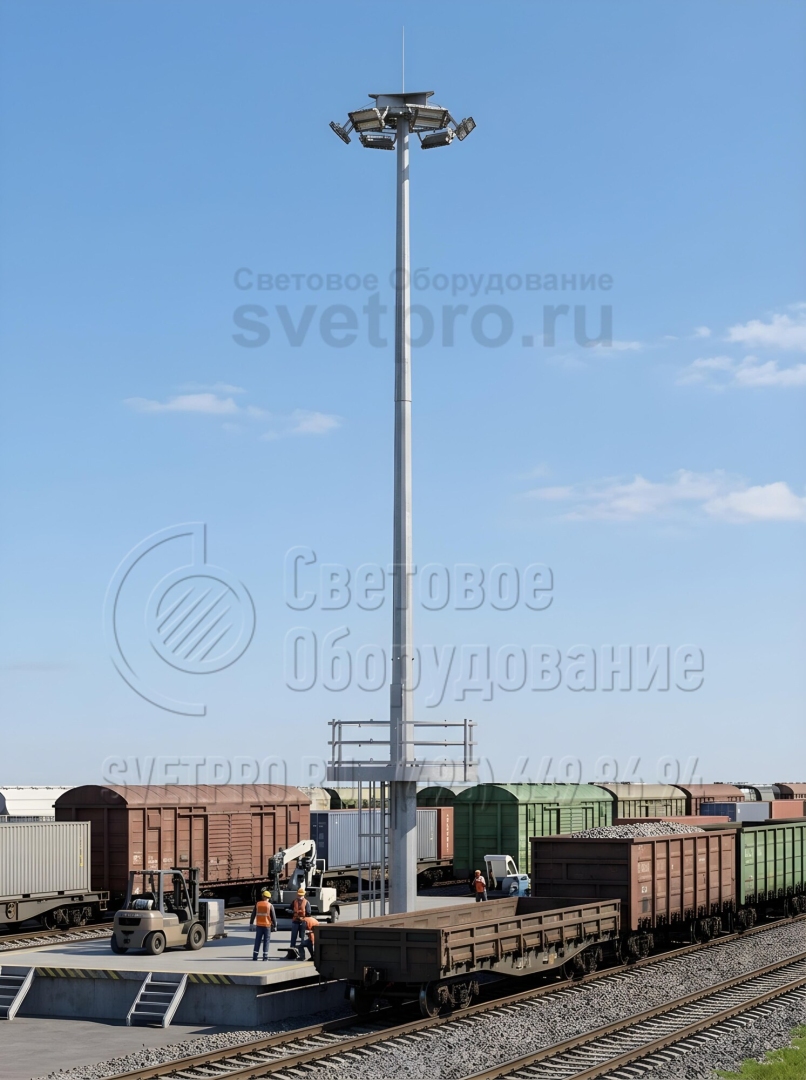

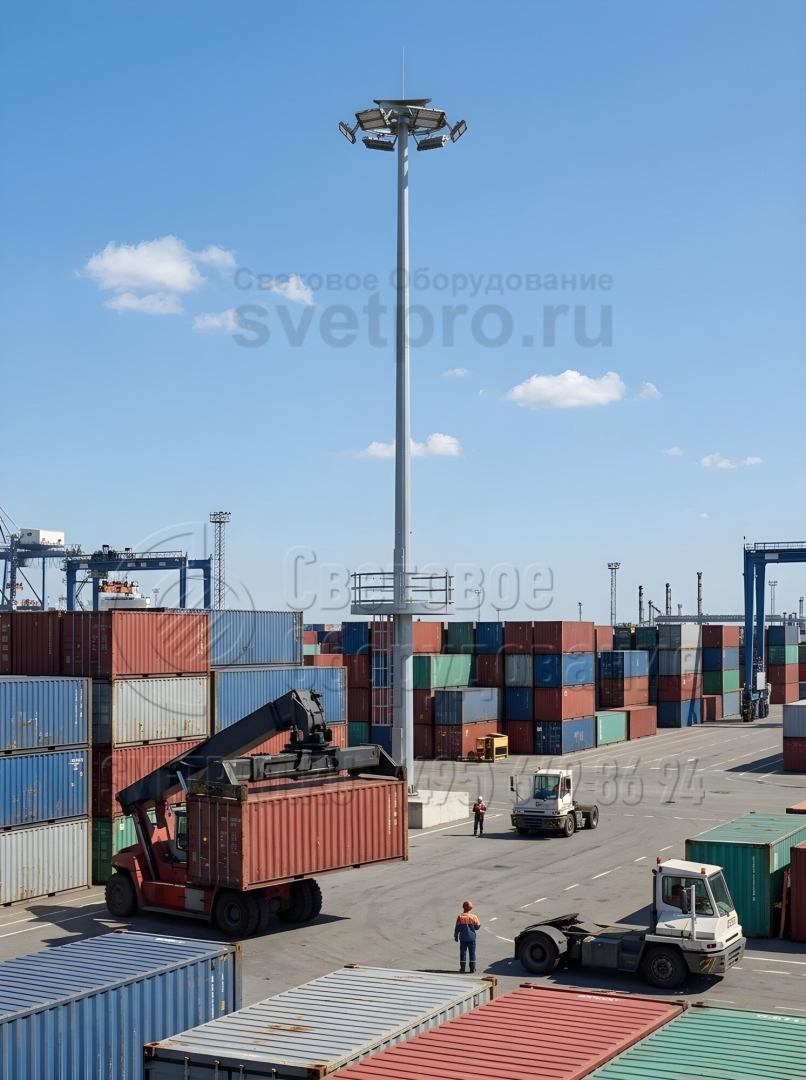

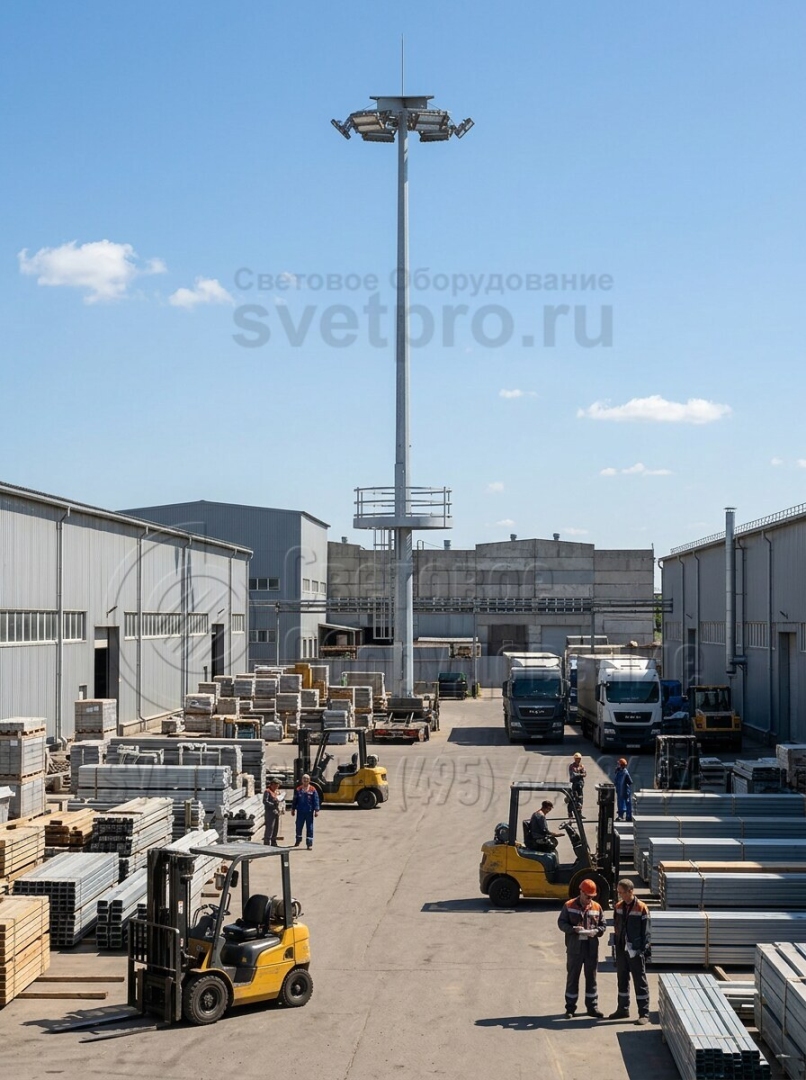

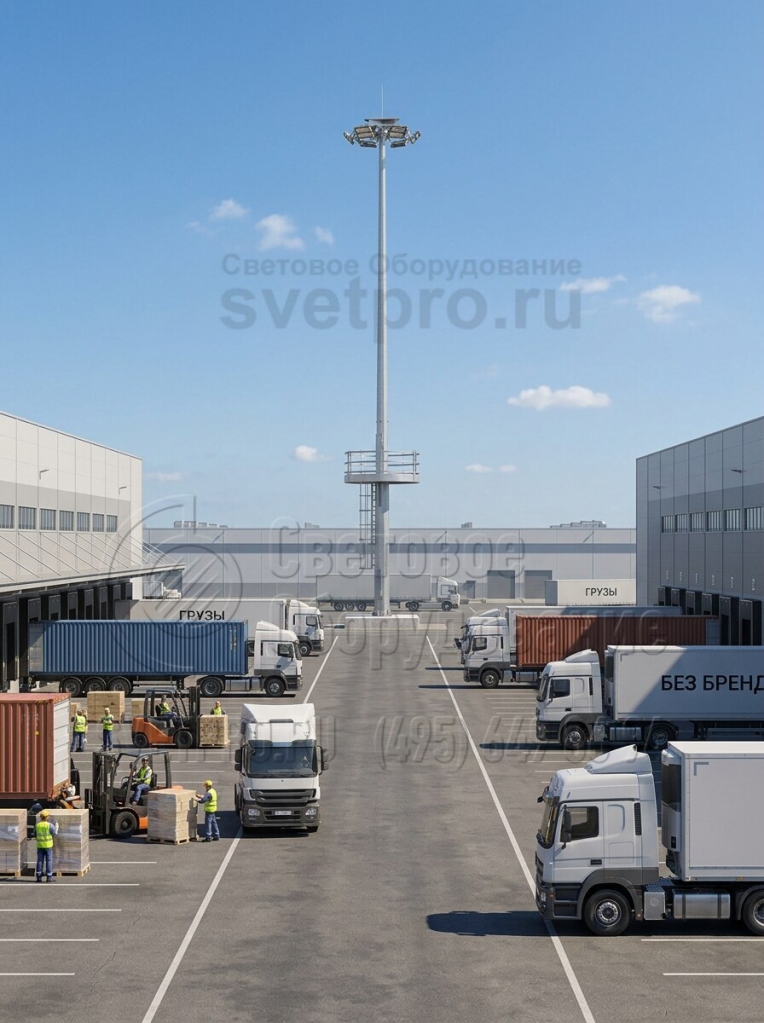

Фото с объектов

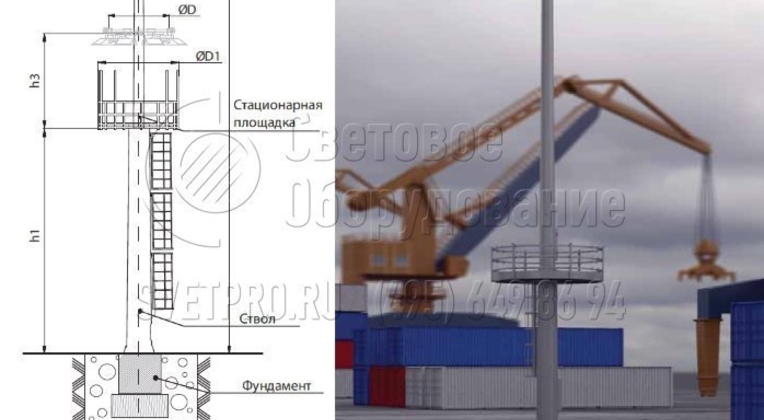

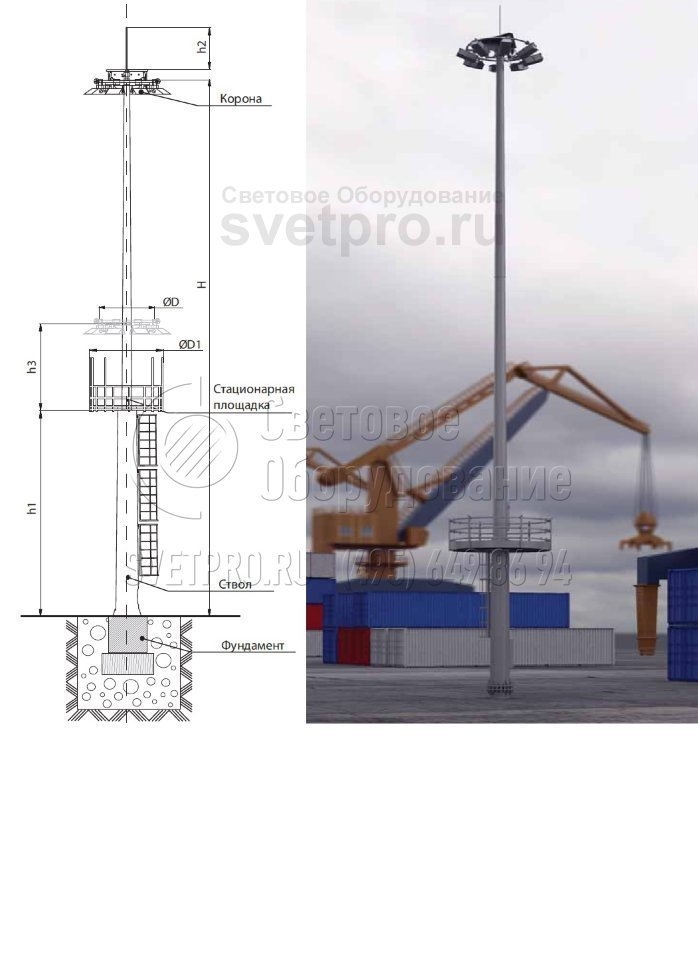

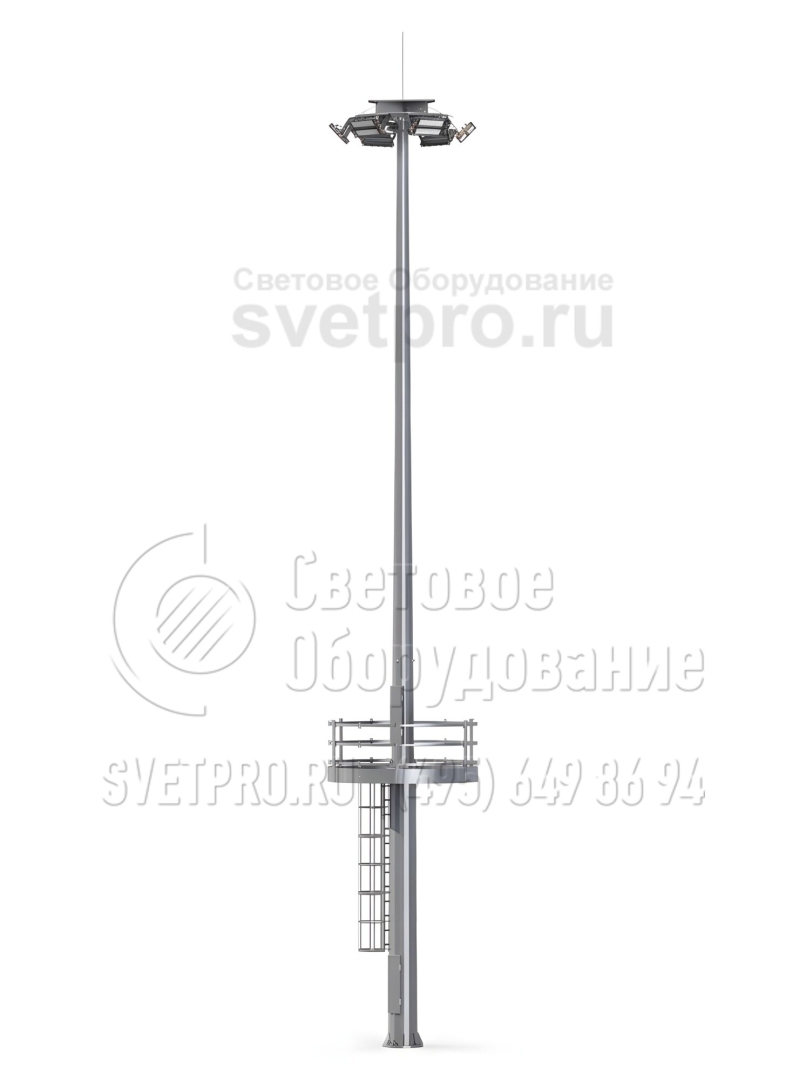

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
МГФ-СР-М-4 – высотная металлоконструкция, оборудованная подвижно-стационарной рамой, предназначаемой для монтажа светотехники. Мобильная корона понижает свой уровень до неподвижной площадки, благодаря которой производится обслуживание прожекторов, а также размещение допоборудования.
Ствол мачты состоит из нескольких секций с граненой поверхностью, изготавливаемых из стальных листов. Грани выступают дополнительными ребрами жесткости, повышающими устойчивость опоры. Секции доставляются в разобранном виде, монтируются с жесткой фиксацией на месте установки. Опора устанавливается на бетонное основание с закладным металлическим элементом. Параметры фундамента рассчитываются индивидуально.
Поверхность конструкции обрабатывается горячим цинкованием, что обеспечивает изделию надежную защиту от негативного влияния внешних факторов и предотвращает развитие коррозии.
фото с объектов
|
|
Фотогалерея
-

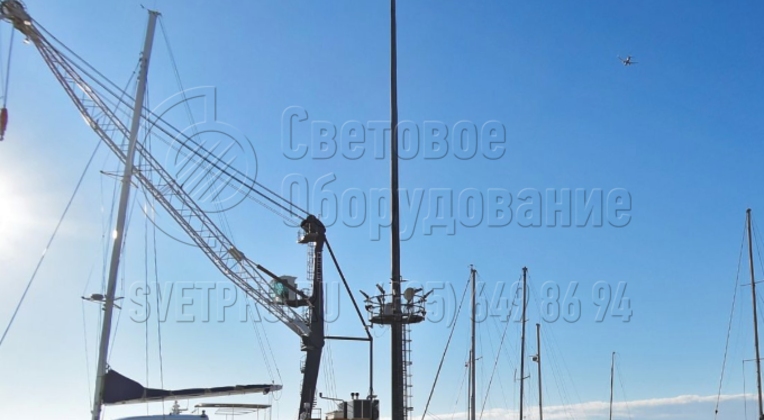

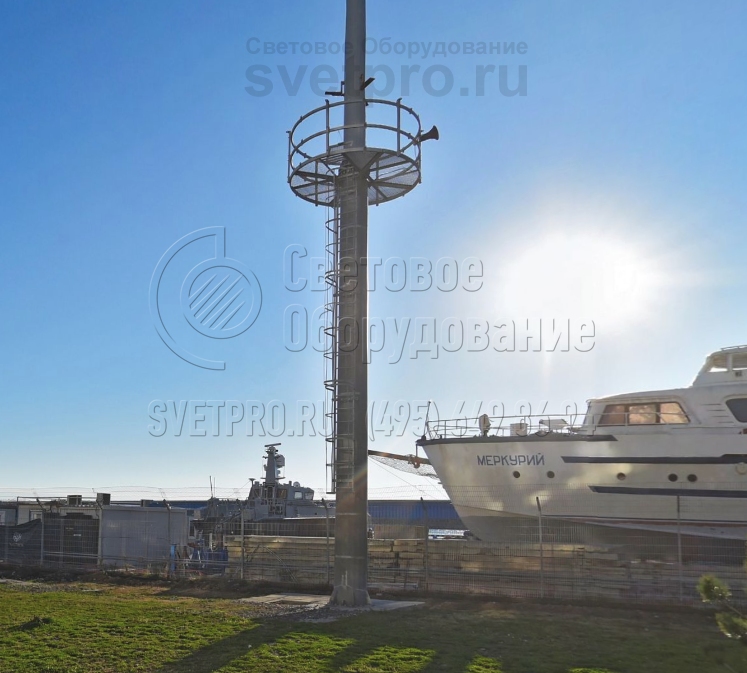

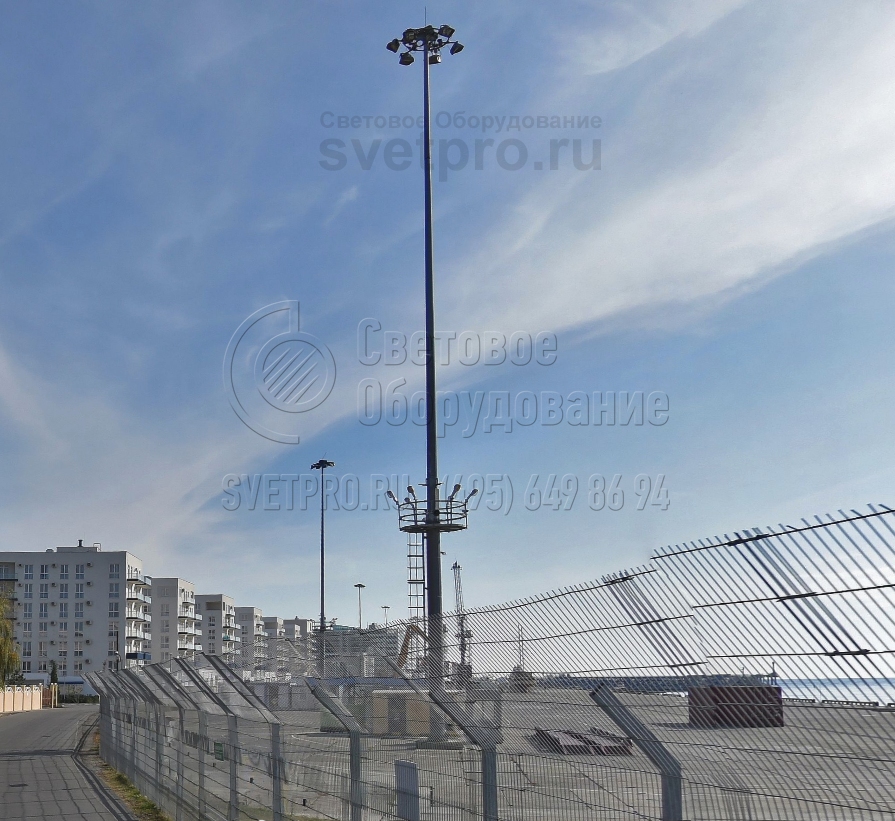

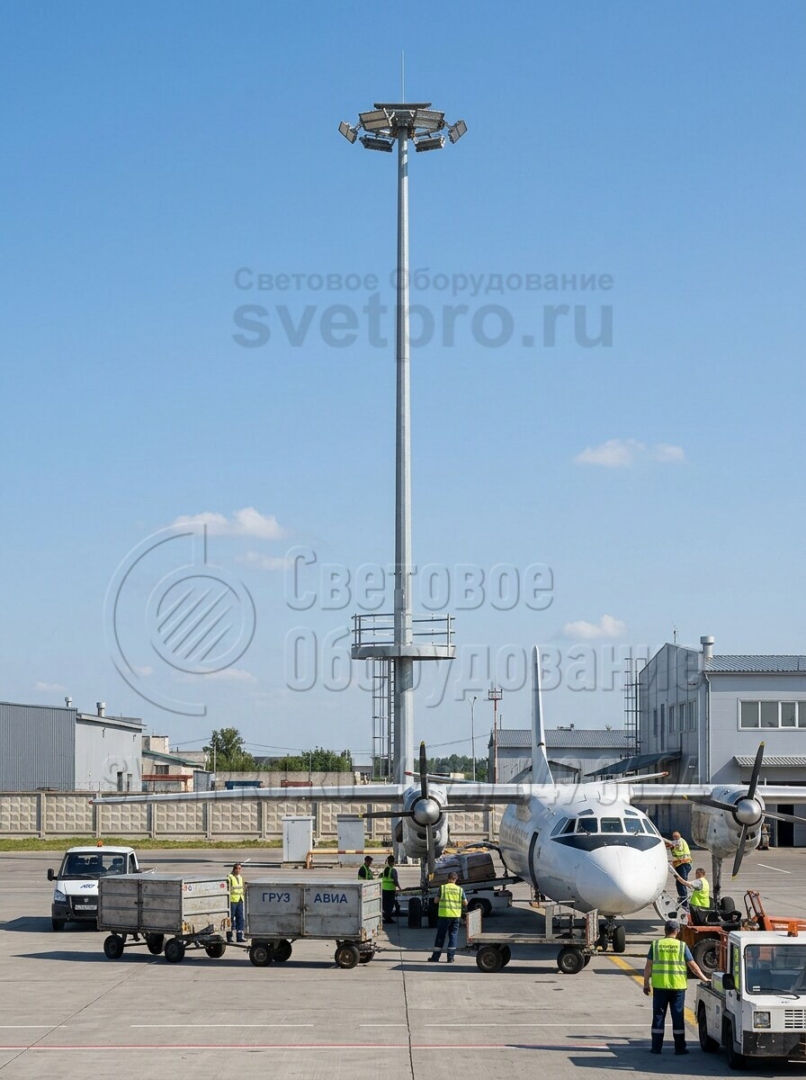

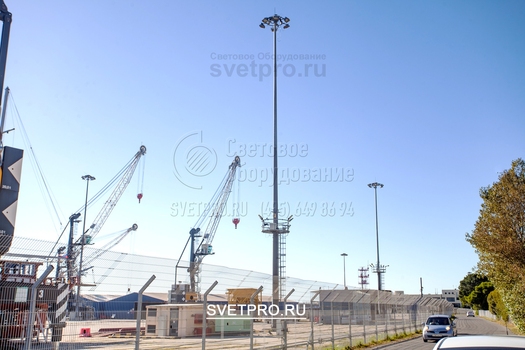

1. Мачта модели МГВ-СР-М может иметь максимальную высоту до 40 метров. Это дает возможность с помощью минимального числа инженерных конструкций осветить большую площадку в порту, в логистическом центре или на аэродроме. Благодаря спускаемой раме светильники обслуживаются без помощи АГП.
-

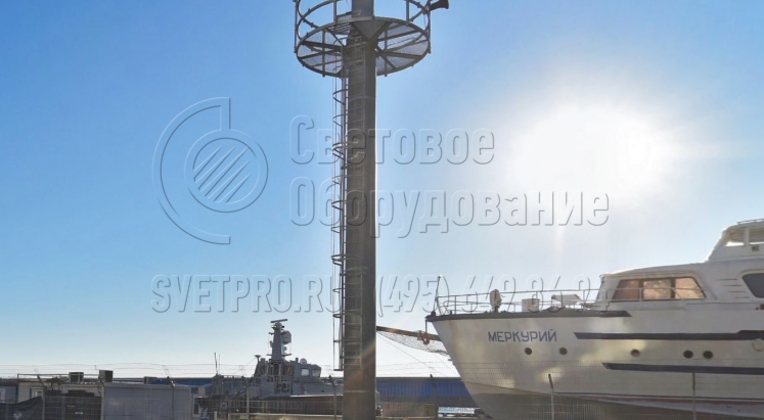

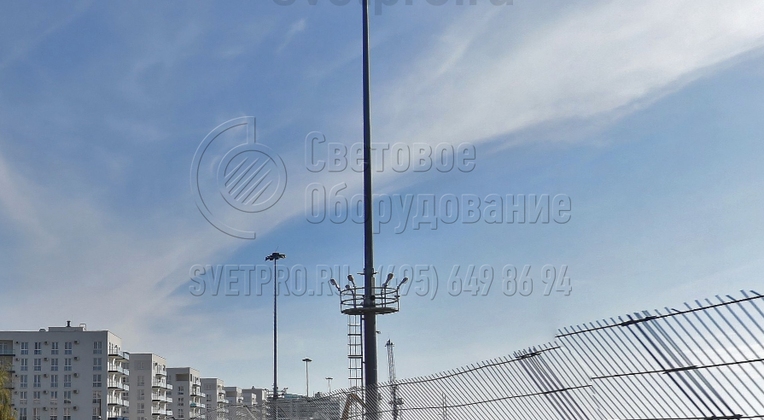

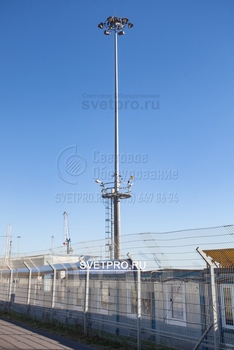

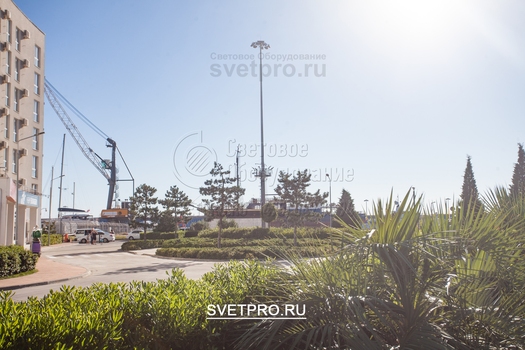

2. Плюсом использования мачты, которую вы можете видеть на изображении, являются компактные габариты в месте установки и простота процесса монтажа. Для крепления наземной части изделия нужно прикрутить его с помощью гаек к верхушкам шпилек. Они заранее бетонируются в котловане. -

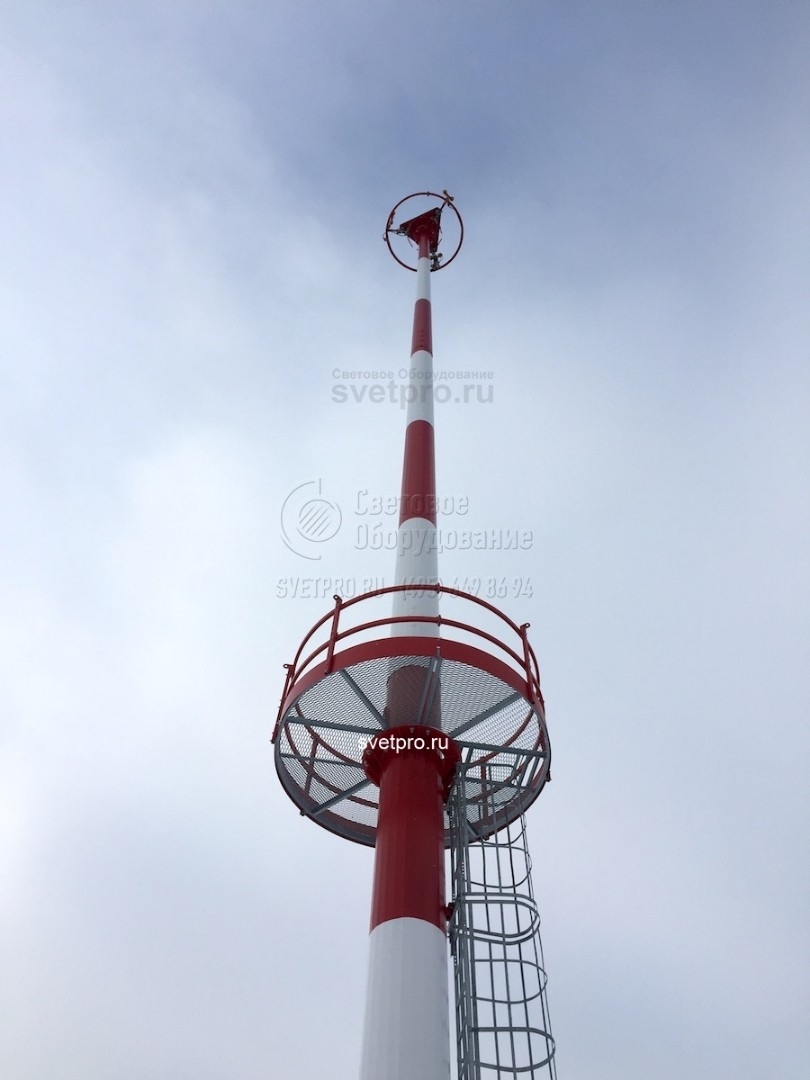

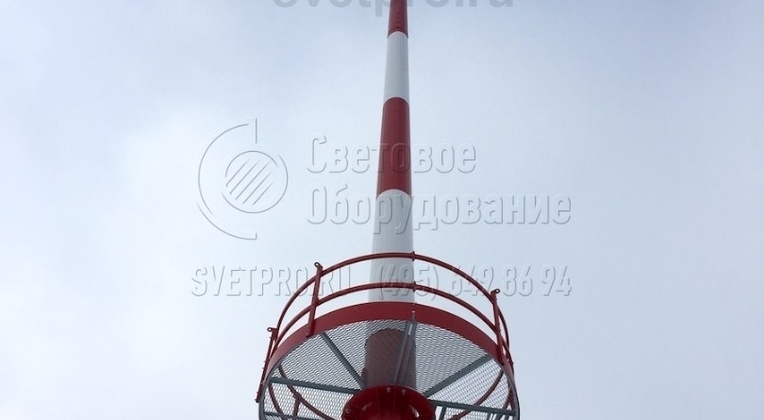

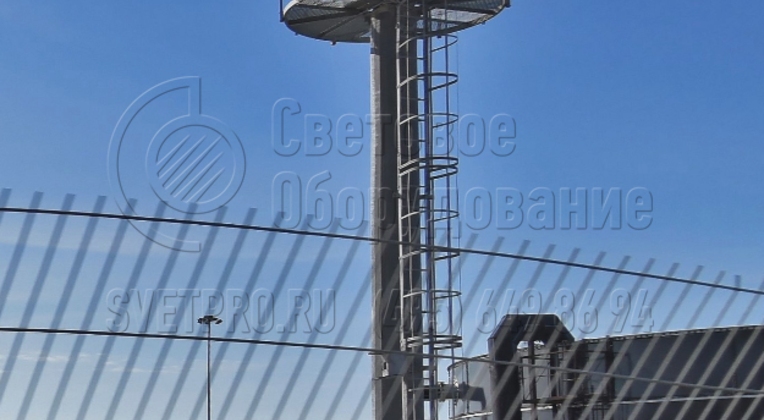

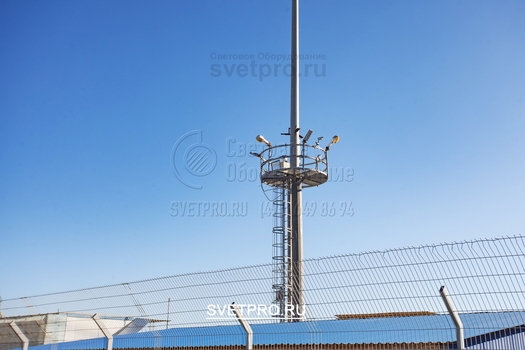

3. Спускаемая рама с верхней части мачты может перемещаться вниз с помощью встроенной в корпус лебедки. Однако она опускается только до уровня неподвижной технологической площадки. Подняться на нее электрики могут с помощью лестницы, которая прикрепляется к нижнему сегменту ствола. -

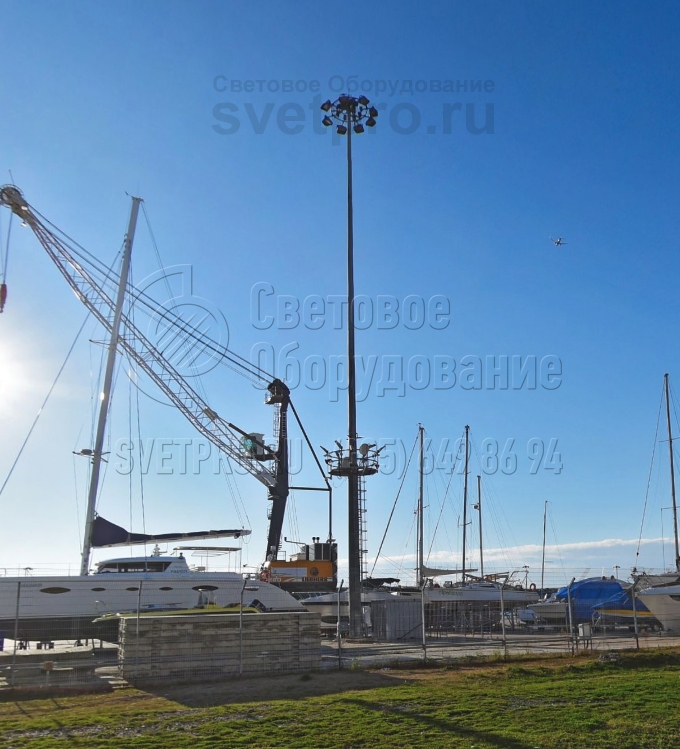

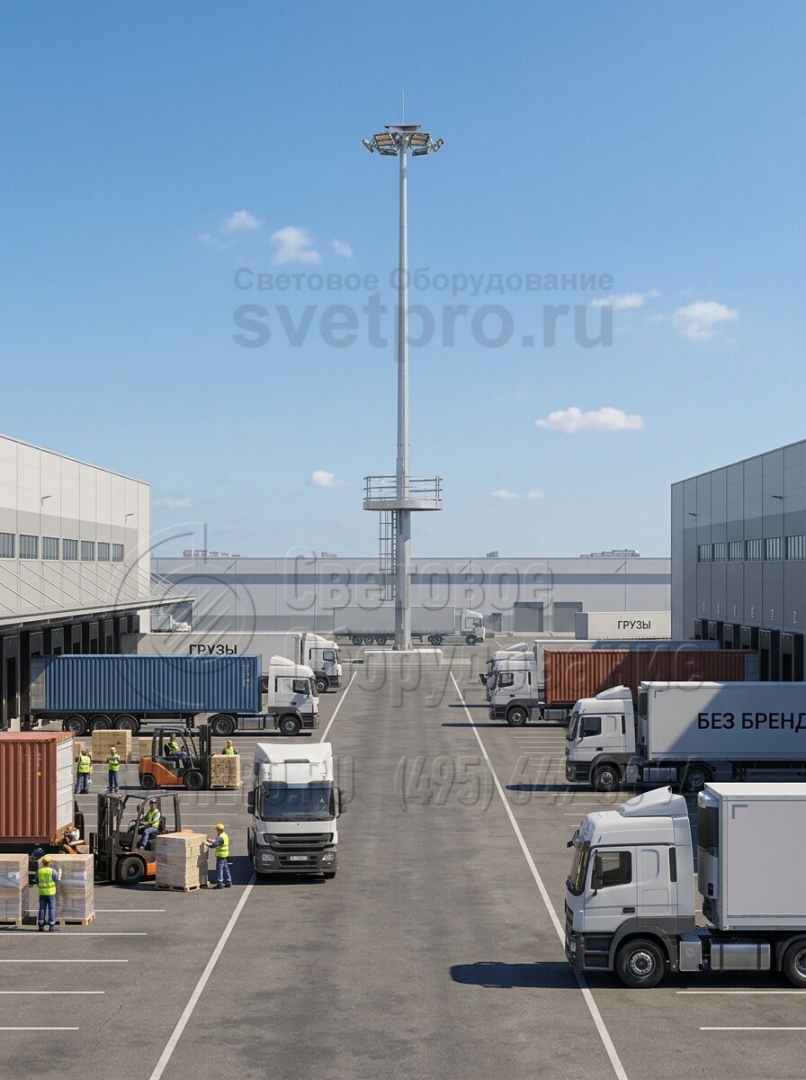

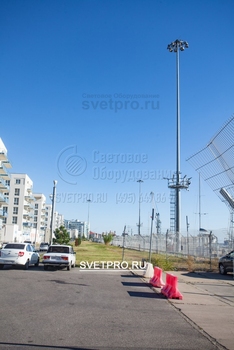

4. Мачта типа МГФ-СР-М является наиболее универсальной инженерной конструкцией из линейки осветительных мачт. Она упрощает обслуживание светильников и не затрудняет движение транспорта вокруг нее. На корпус можно устанавливать различные типы светового и иного оборудования. -

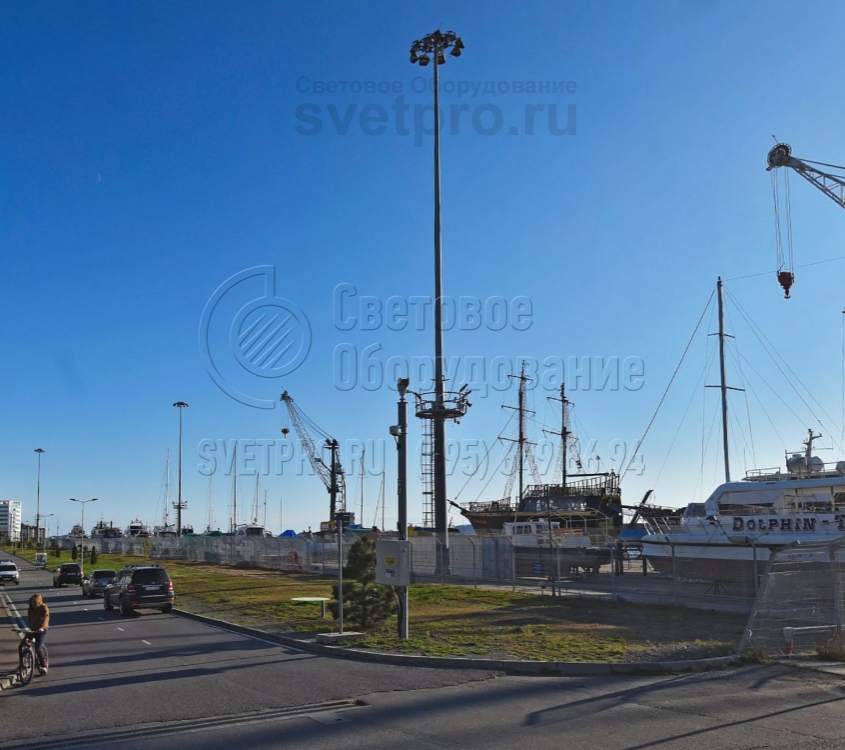

5. Несмотря на громоздкий внешний вид и габариты, мачта с неподвижной и подвижной площадками имеет относительно небольшой вес. Для ее производства используется листовая сталь, а не тяжелый трубный прокат. При использовании таких конструкций снижаются затраты на монтаж изделий на месте. -
6. На изображении представлен нижний сегмент ствола мачты. На него уже установлена нижняя неподвижная опорная площадка. Сверху устанавливается верхний сегмент ствола с оголовком. К нему на тросах подвешивается корона, которая может опускаться для выполнения регламентных работ. -
7. Установка опоры на месте использования осуществляется с помощью анкерной закладной детали. Она состоит из нескольких шпилек, которые собираются в единую деталь с помощью кондуктора. Размер и форма основания, тип раствора и другие параметры указываются в проекте фундамента для осветительной опоры. -

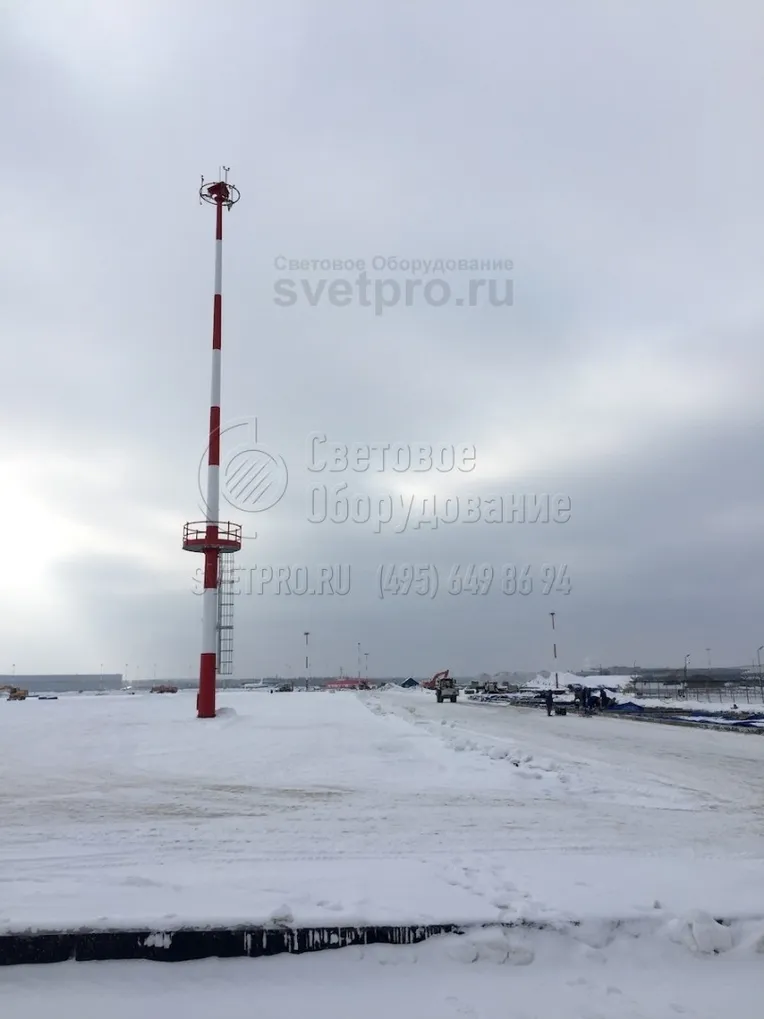

8. Мачты этого типа способны выдержать низкую температуру воздуха при эксплуатации в северных районах страны. Для адаптации под особые условия эксплуатации производитель разрабатывает индивидуальный проект конструкции и подбирает материалы, которые можно использовать в особых условиях. -

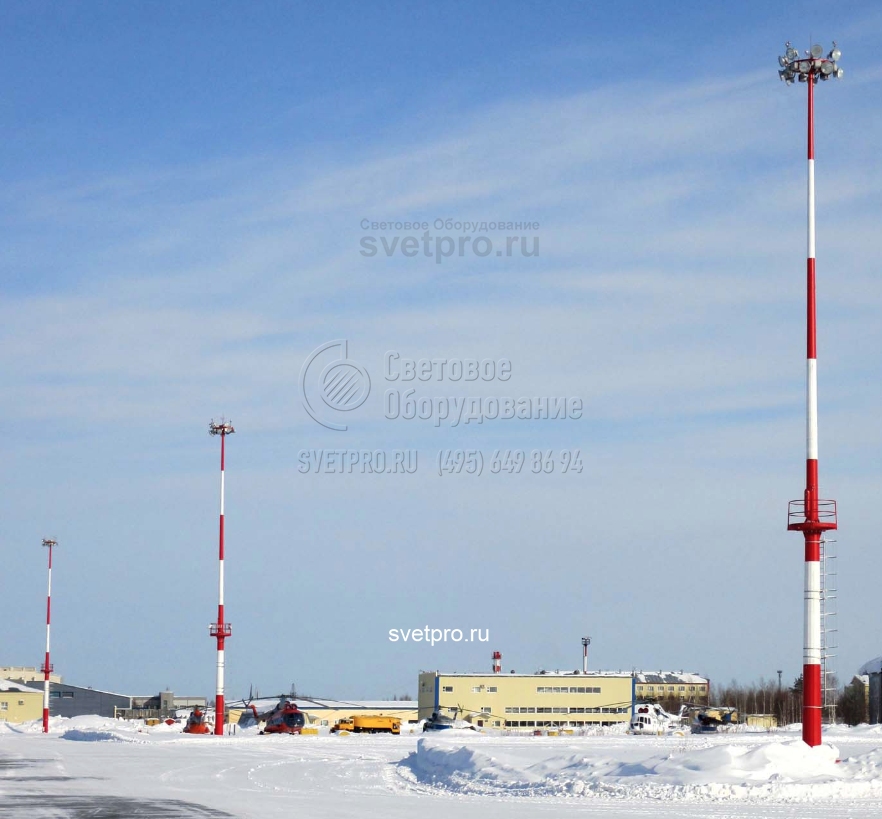

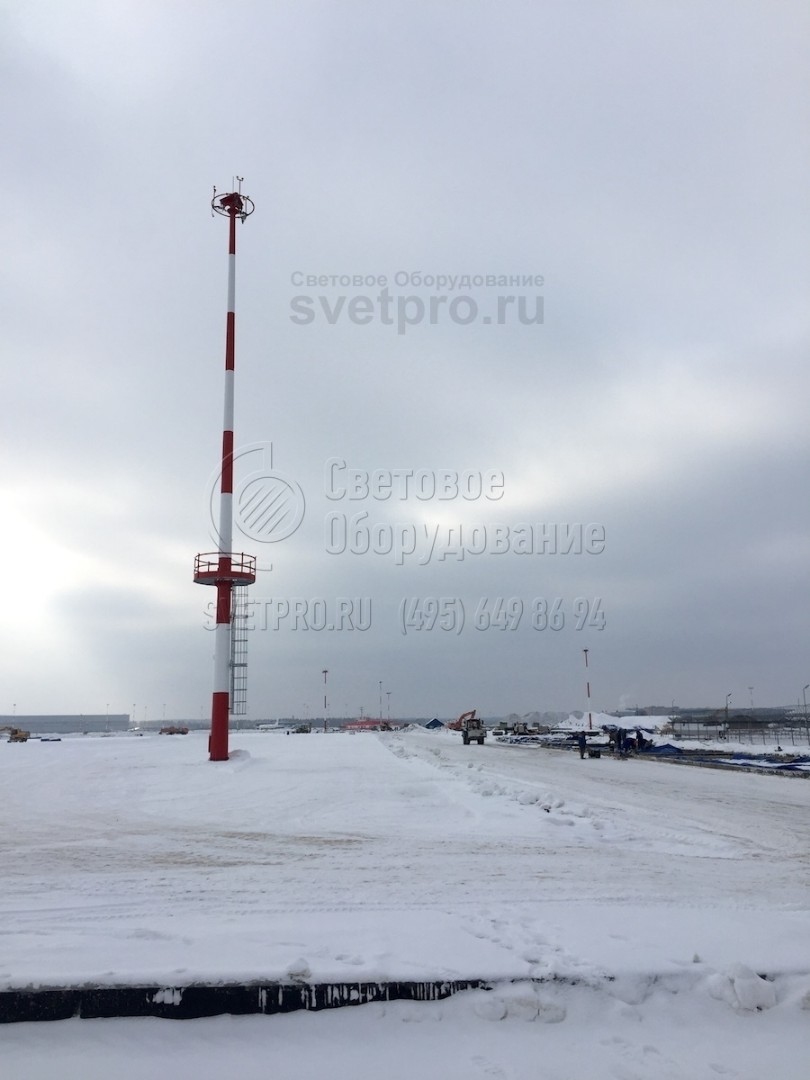

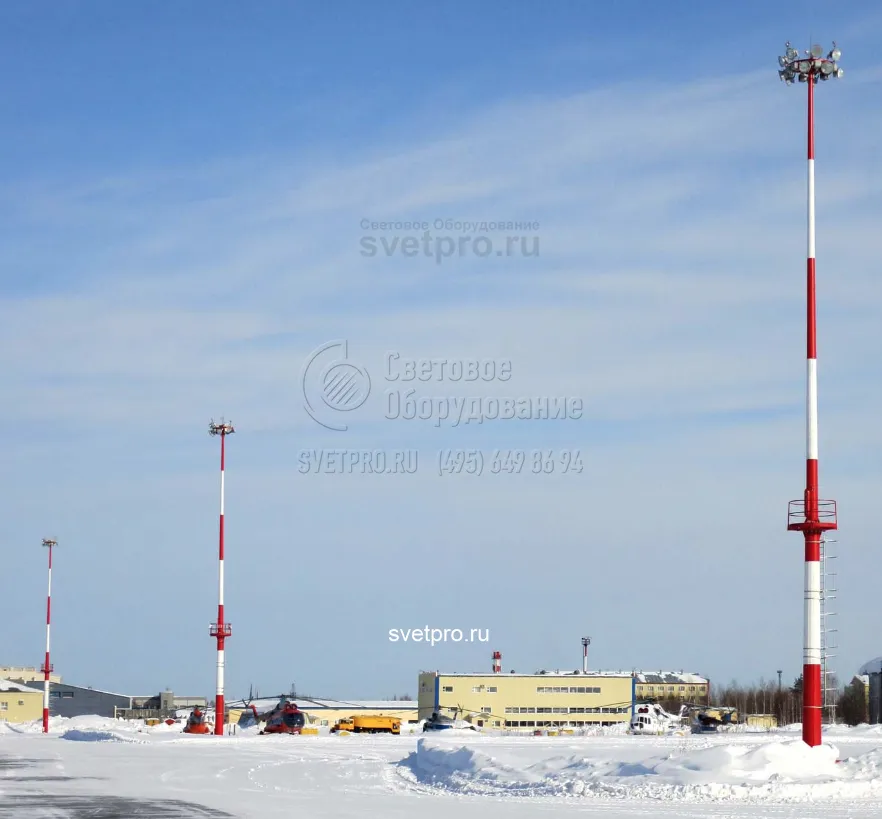

9. Мачты модификации МГФ-СР-М, которые планируется устанавливать на аэродромах, согласно международным регламентам должны окрашиваться в красно-белые сигнальные полосы. Но перед этим производитель цинкует конструкции для защиты их от негативного воздействия внешних факторов. -

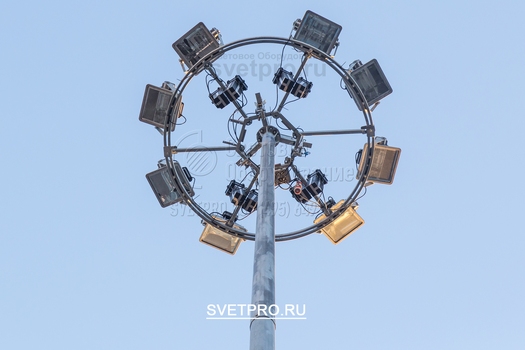

10. На верхних спускаемых рамах мачт, которые вы видите на изображении, устанавливается большое количество осветительного оборудования и дополнительные устройства управления. Ремонтировать их можно в спущенном состоянии с технической площадки в нижнем сегменте конструкции. -

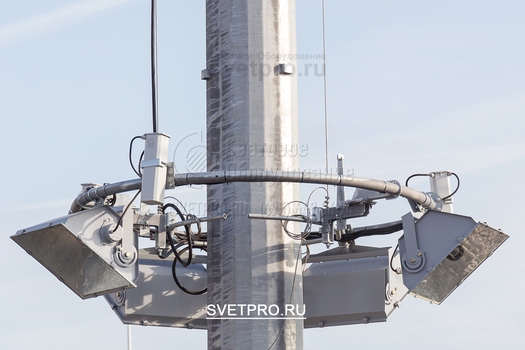

11. Рама со светильниками может опускаться до уровня стационарной площадки с помощью встроенного подъемного механизма. Для обслуживания мачты не нужно использовать дополнительное оборудование. Все элементы подъемника спрятаны внутри корпуса и защищены от внешних негативных факторов.
