МГФ-СР-М-3 Мачта со стационарно-мобильной короной высота 20-40 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-СР-М-3 |
| Количество световых приборов: | 4-12 |
| Вес: | 150 кг |
| Высота: | 20-40 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарно-мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

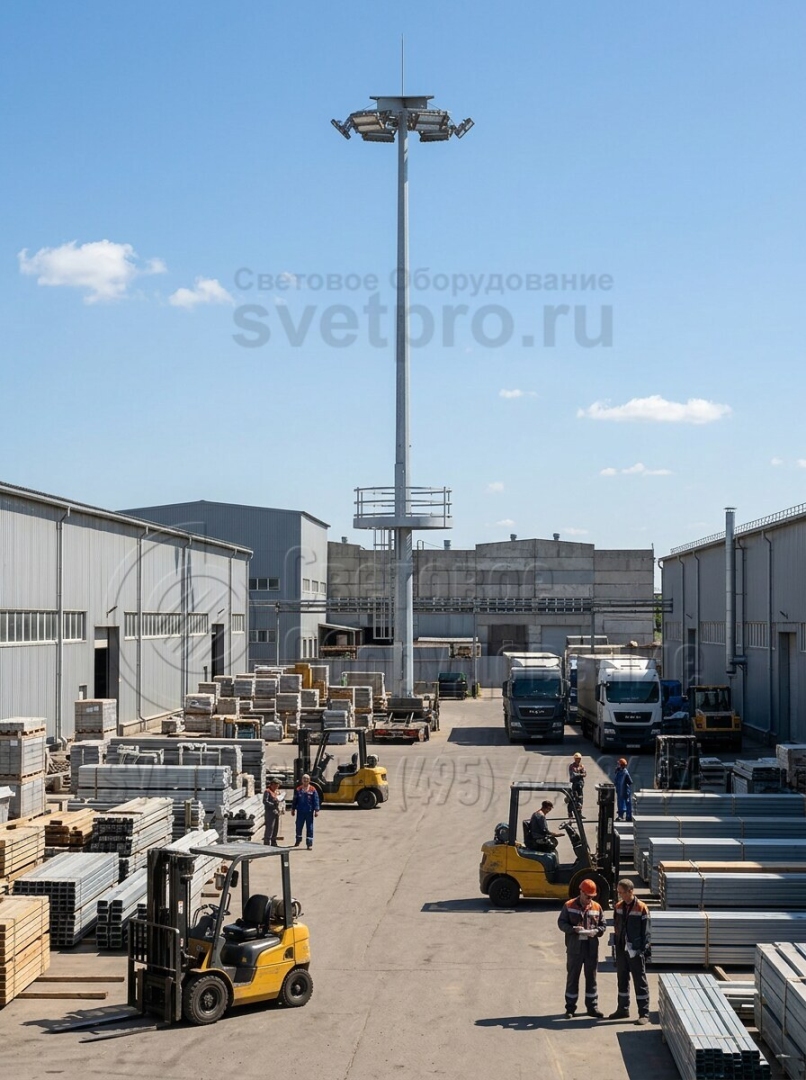

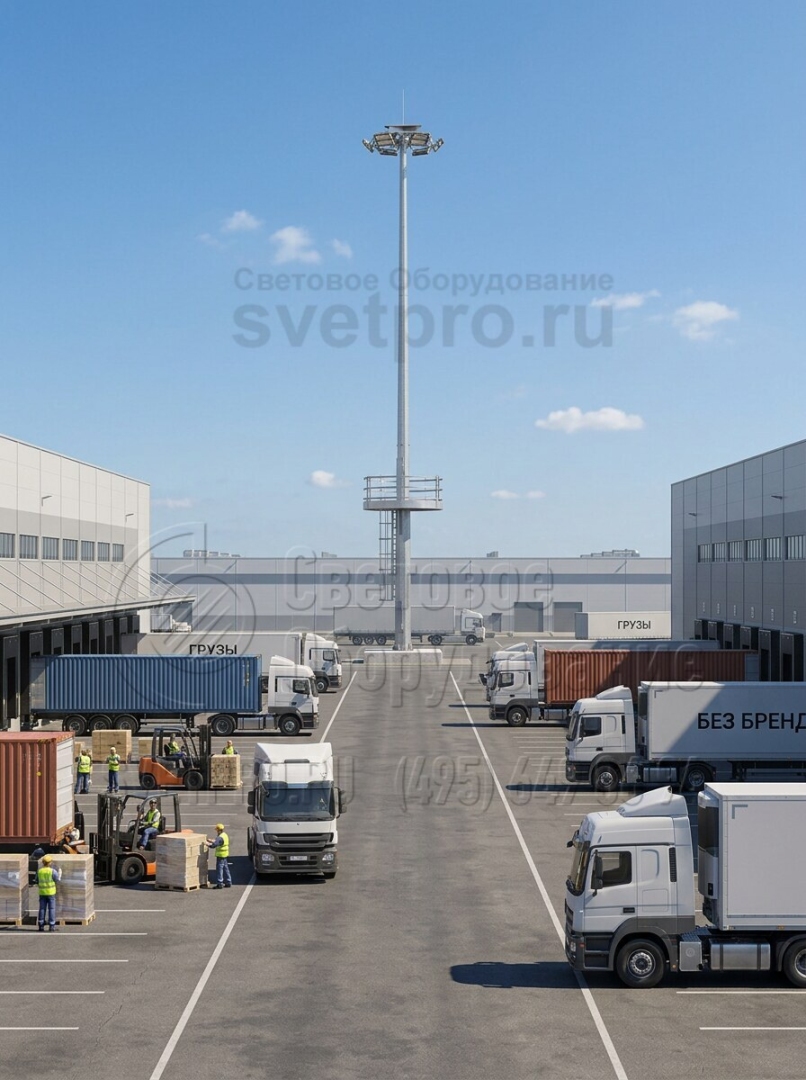

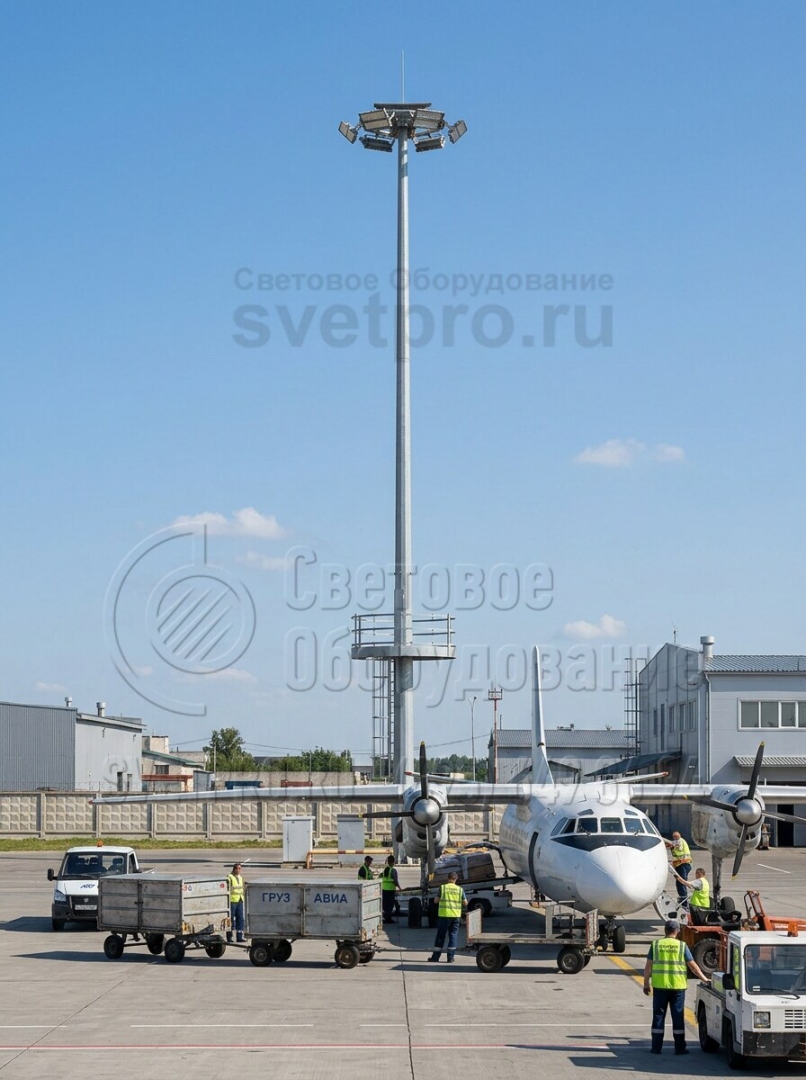

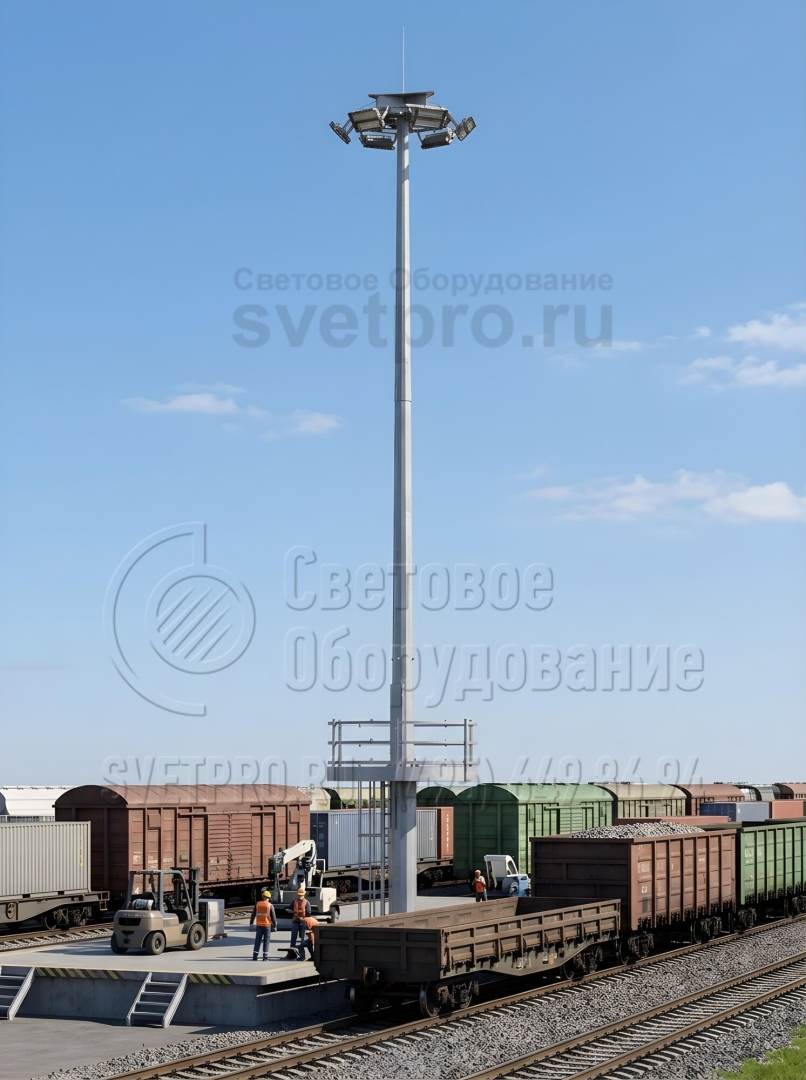

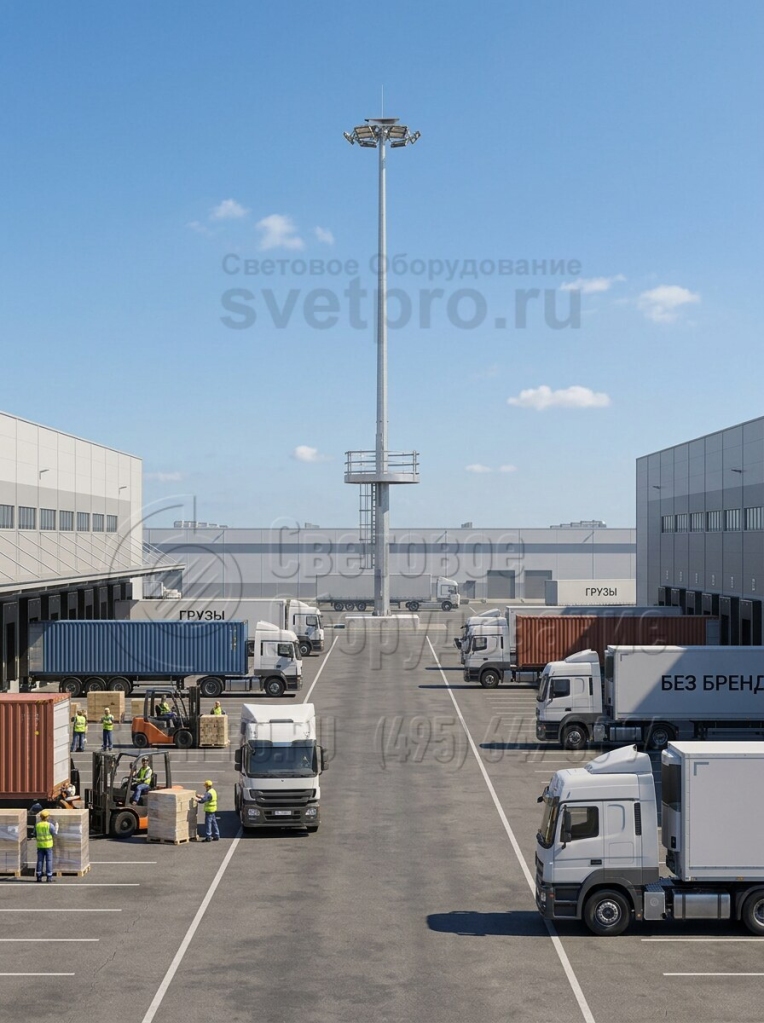

Фото с объектов

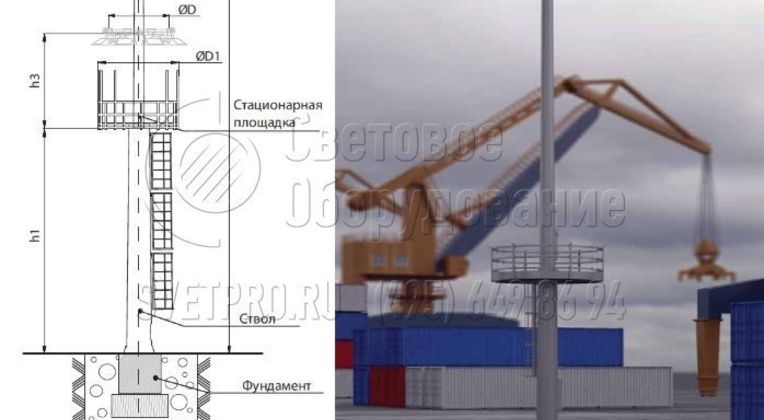

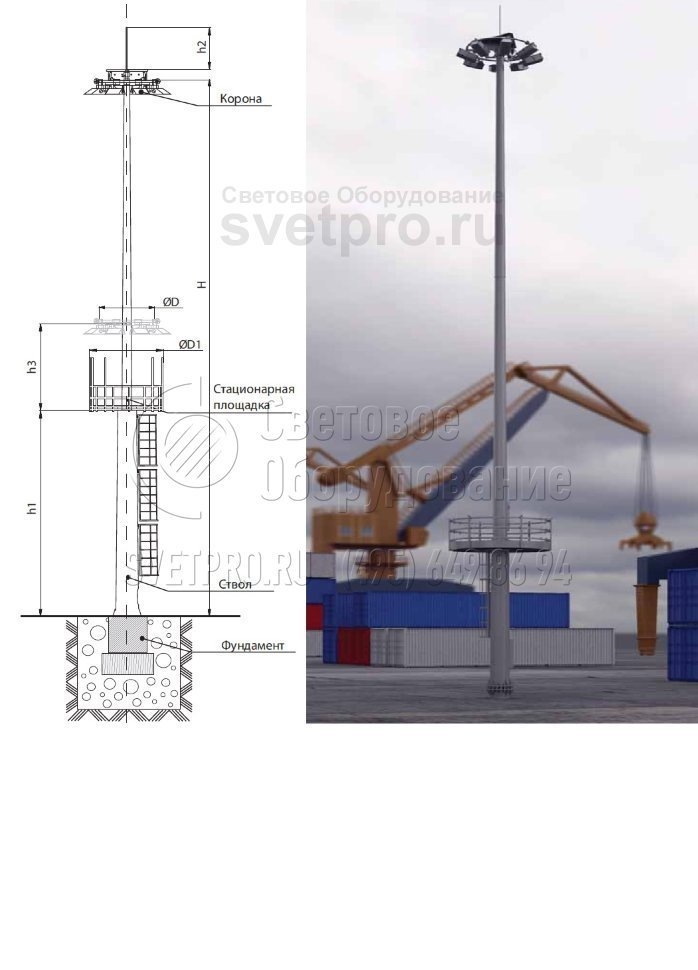

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Диапазон размерных характеристик для различных типов мачт МГФ-СР-М
| Тип | H, м | h1, м | h2, м | h3, м | D, мм | D1, мм | Число ОП* | Масса оборудования** |
|---|---|---|---|---|---|---|---|---|
| 3 | 20–40 | 5–18 | 1–5 | 1.5–2 | 1000, 1600 | 2200 | 4–8 | 150 |
Н1 – общая высота мачты до уровня рабочего положения ОП
h1 – высота до пола площадки обслуживания
h2 – высота молниепремника относительно рабочего уровня установки ОП
h3 – высота спускаемой рамы короны относительно пола площадки при обслуживании ОП
D – диаметры спускаемых рам короны
D1 – наружные диаметры площадок обслуживания (по перилам)
* Указано ориентировочно, по запросу возможны другие варианты, в том числе и установка прочего оборудования (ЗОМов, антенн и т. п.)
** Макимальная масса оборудования, размещаемого на площадке обслуживания.
ОПИСАНИЕ

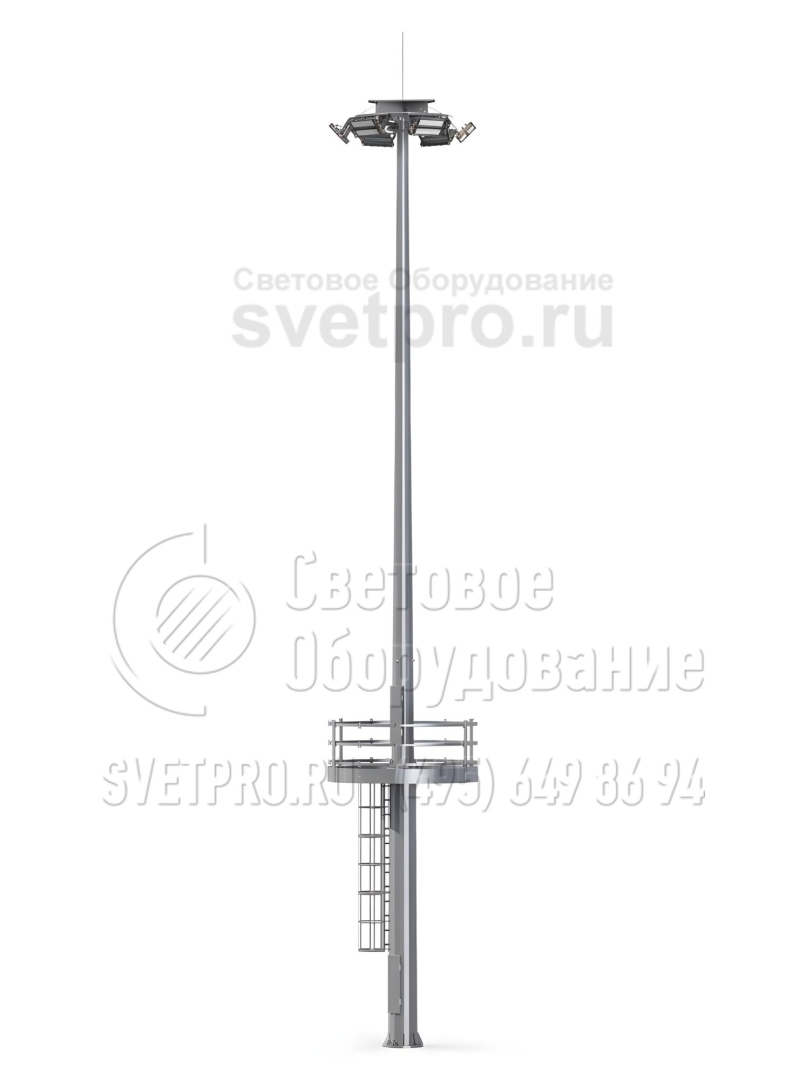

Мачта прожекторного типа МГФ-СР-М-3 – высотная конструкция со стационарно-подвижной короной, установка которой позволяет обеспечить равномерное качественное освещение больших по площади территорий: парковок, аэропортов, промышленных объектов, складов, стадионов. Подвижная корона мачты опускается до уровня стационарной площадки, размещенной на оговоренной высоте. Техобслуживание светотехники выполняется без участия спецмашин, доступ специалистов на площадку организуется с помощью лестниц с ограждением.
Граненая поверхность мачты получается путем сгибания на прессе листовой стали. Грани опоры выступают ребрами жесткости, увеличивающими прочность изделия. Поверхность металла оцинковывается горячим методом, образующийся слой защищает изделие от внешнего воздействия факторов среды и коррозии.
Опора размещается на бетонное основание, внутри которого расположен закладной элемент. Ствол изделия соединяется с ЗДФ с помощью фланца.
фото с объектов
|
|
Фотогалерея
-

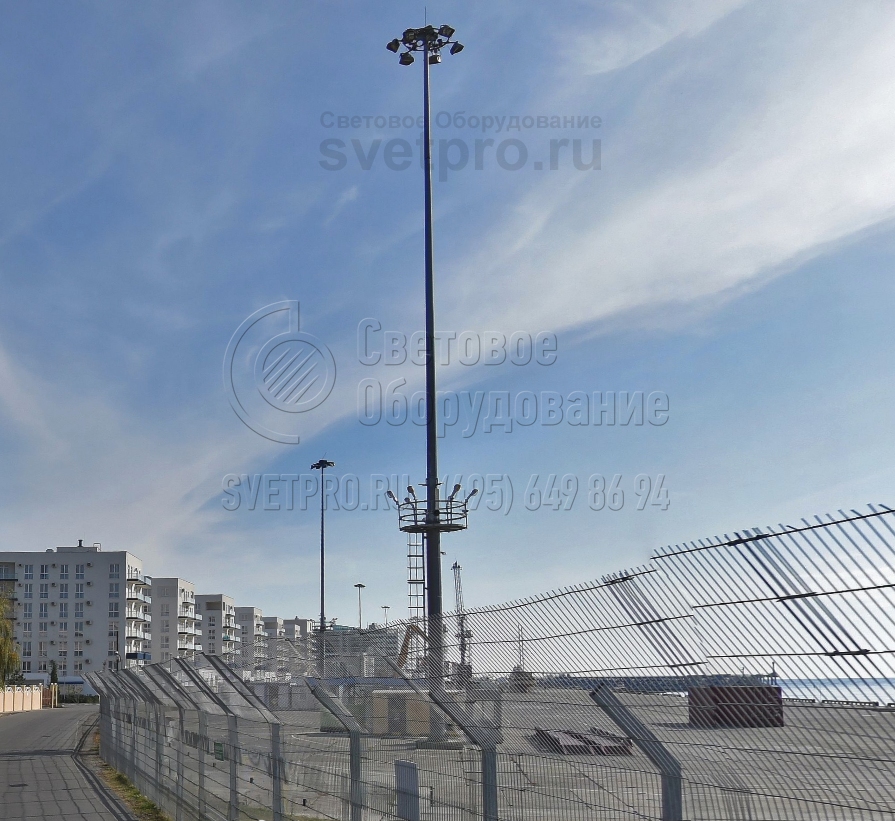

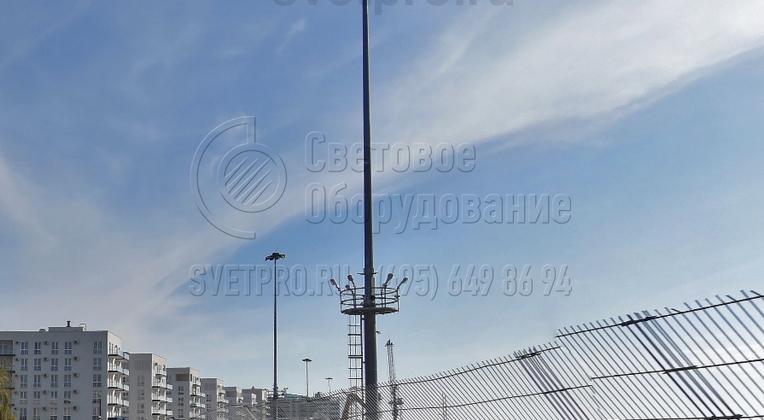

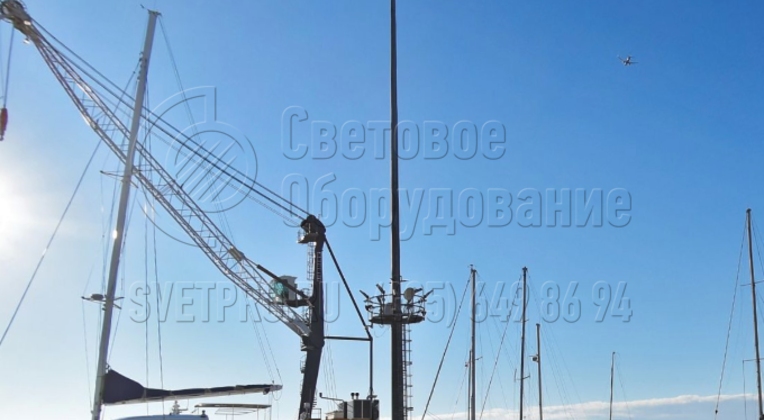

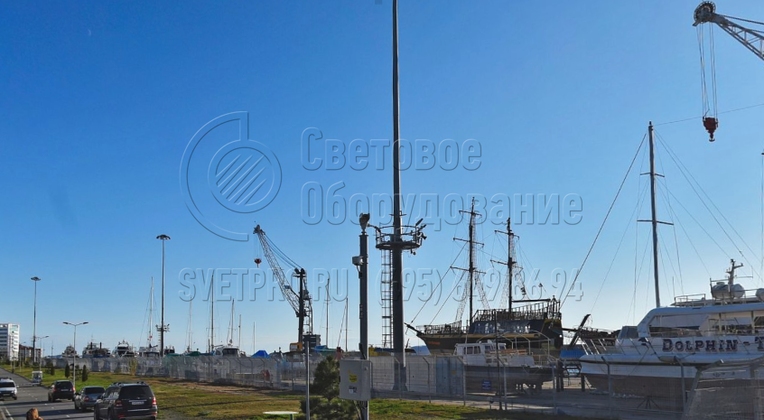

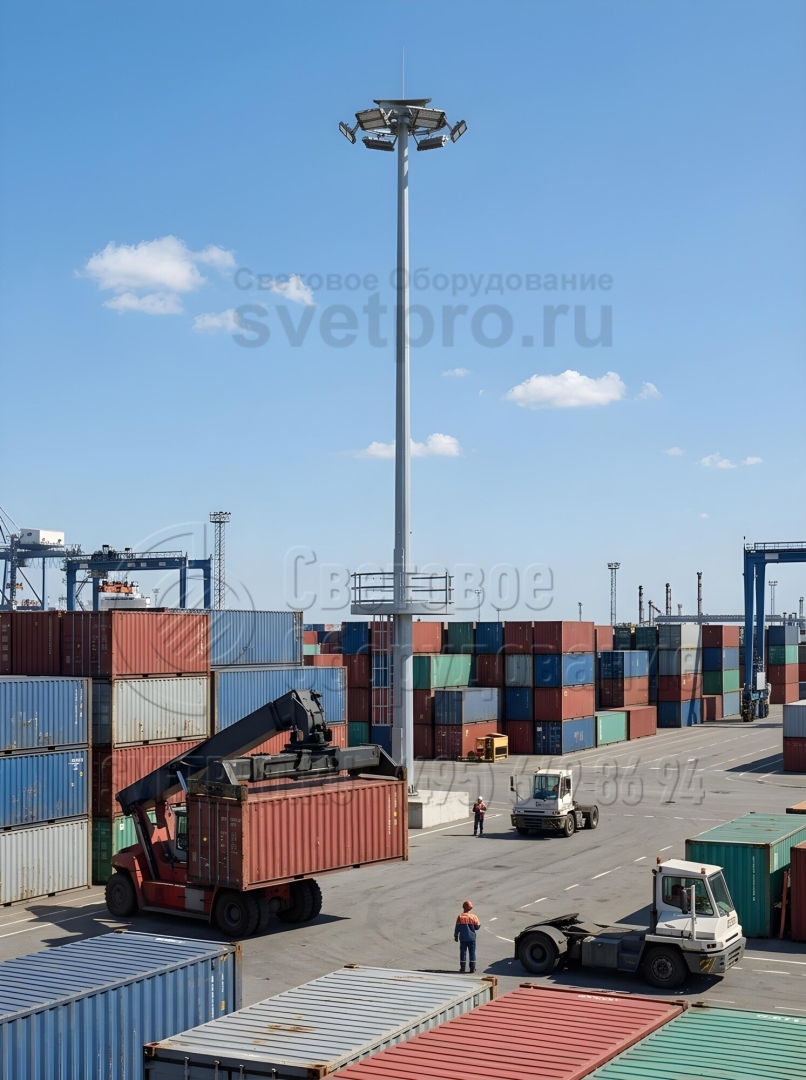

1. Мачта для строительства осветительной инфраструктуры, изображенная на фото, может устанавливаться в морских и речных портах. Она надежно защищена от негативного воздействия повышенной влажности и соленой морской воды. Для этого используется метод горячего цинкования.
-

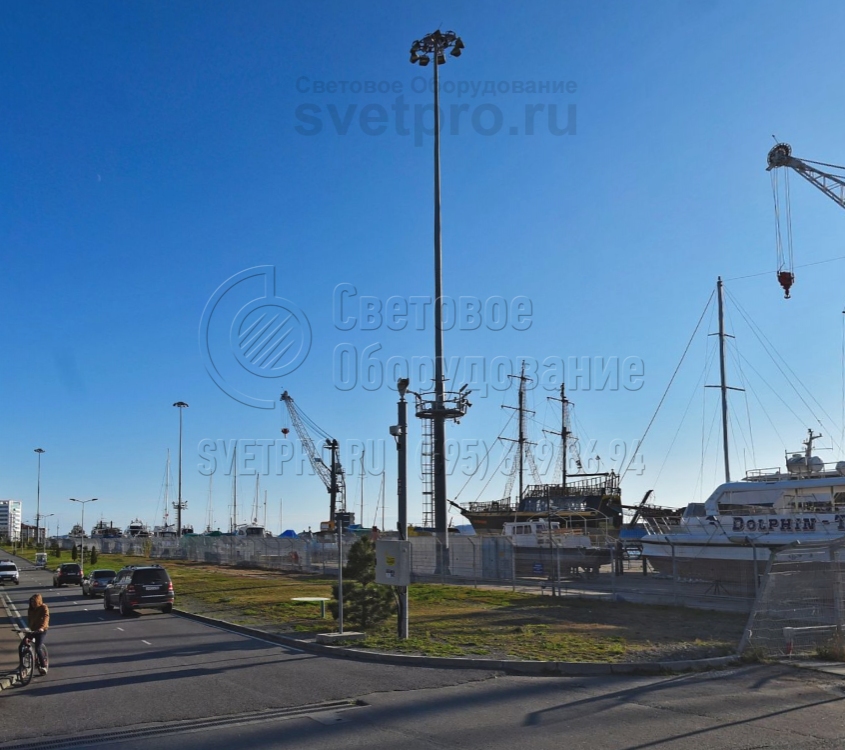

2. Даже при условии эксплуатации в сложных внешних условиях, в том числе на берегах рек и морей, срок службы мачты типа МГФ-СР-М составляет от 25 лет и более. Большое время эксплуатации без потери начальной прочности обусловлено использованием метода горячего цинкования для защиты от коррозии. -

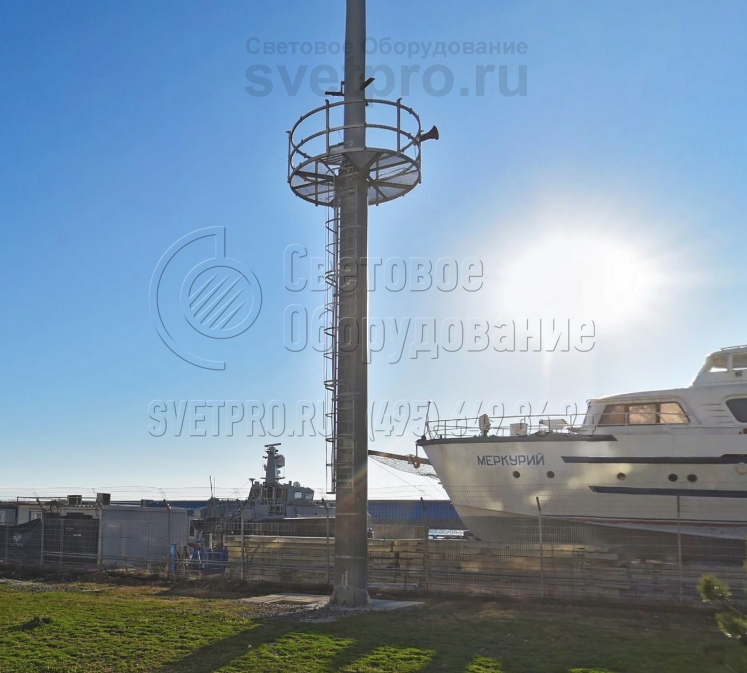

3. На этом изображении представлен нижний сегмент мачты. Видна стационарная площадка для выполнения ремонтных работ и установки дополнительного оборудования, а также лестница для подъема электриков на нее. Не нужно арендовать автовышки для выполнения ремонтных и регламентных работ. -

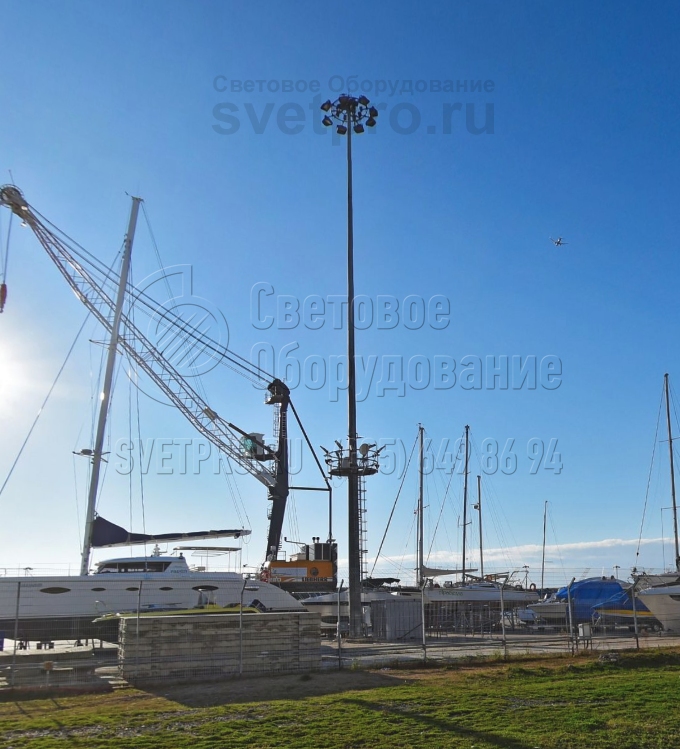

4. Одним из преимуществ использования мачты модели МГФ-СР-М для создания инфраструктуры внешнего освещения являются ее компактные габариты. В месте установки она занимает минимум свободного пространства и не мешает движению контейнеровозов, кранов, грузовых транспортных средств. -
5. Мачта, представленная на этом изображении, имеет очень высокую несущую способность. Для ее изготовления используется лист стали небольшой толщины, но он сгибается в граненый ствол. В результате получаются своеобразные ребра жесткости, которые обеспечивают повышенную прочность. -

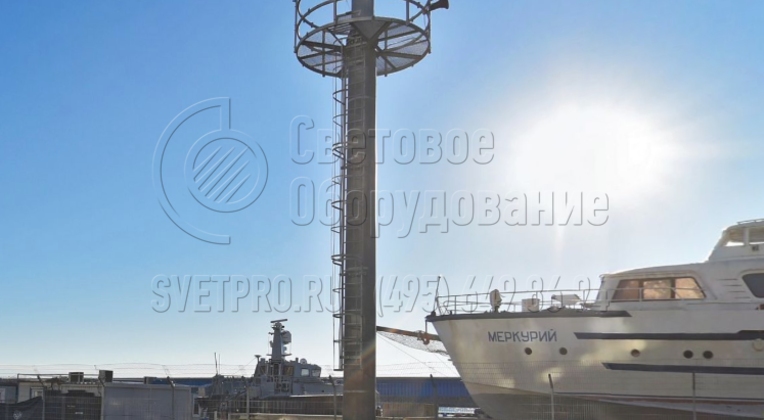

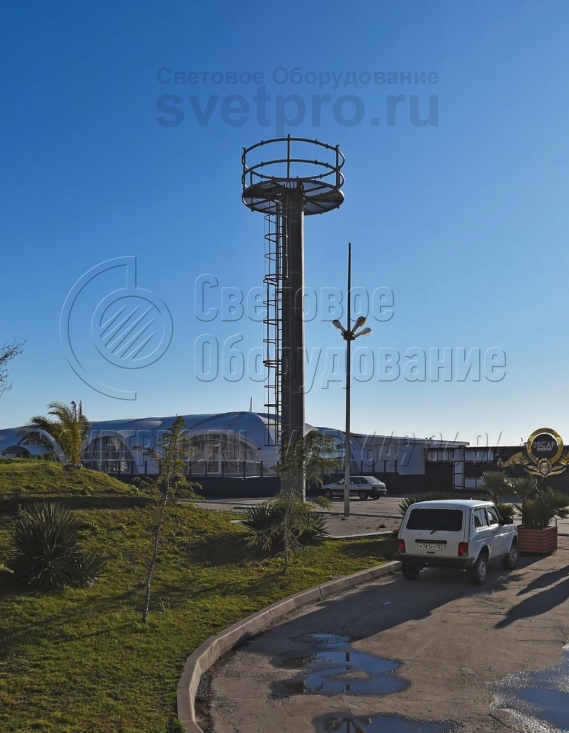

6. Стационарная площадка мачты МГФ-СР-М на этом фото имеет круглую форму. Трап сделан из перфорированного стального листа, чтобы уменьшить вес и обеспечить отток воды. Для обеспечения безопасности площадка ограждена перилами. Они же используются для установки доп. оборудования. -

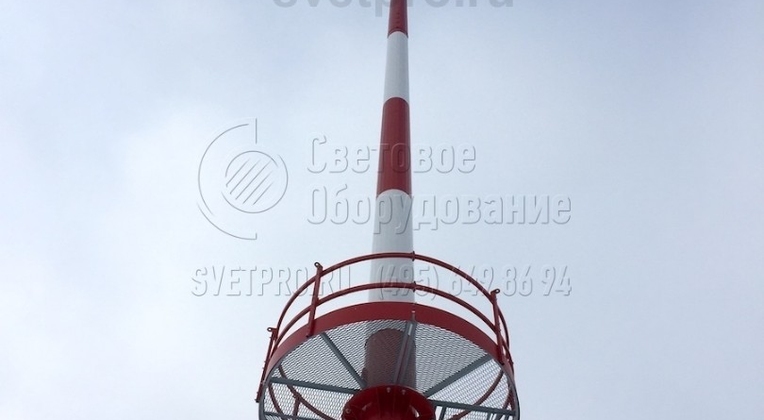

7. Мачта, которую вы можете видеть на изображении, позволяет установить прожекторы на очень большой высоте относительно уровня земли. Однако это не мешает электрикам выполнять техническое обслуживание светильников. Рама с ними опускается на лебедке до уровня технологической площадки. -

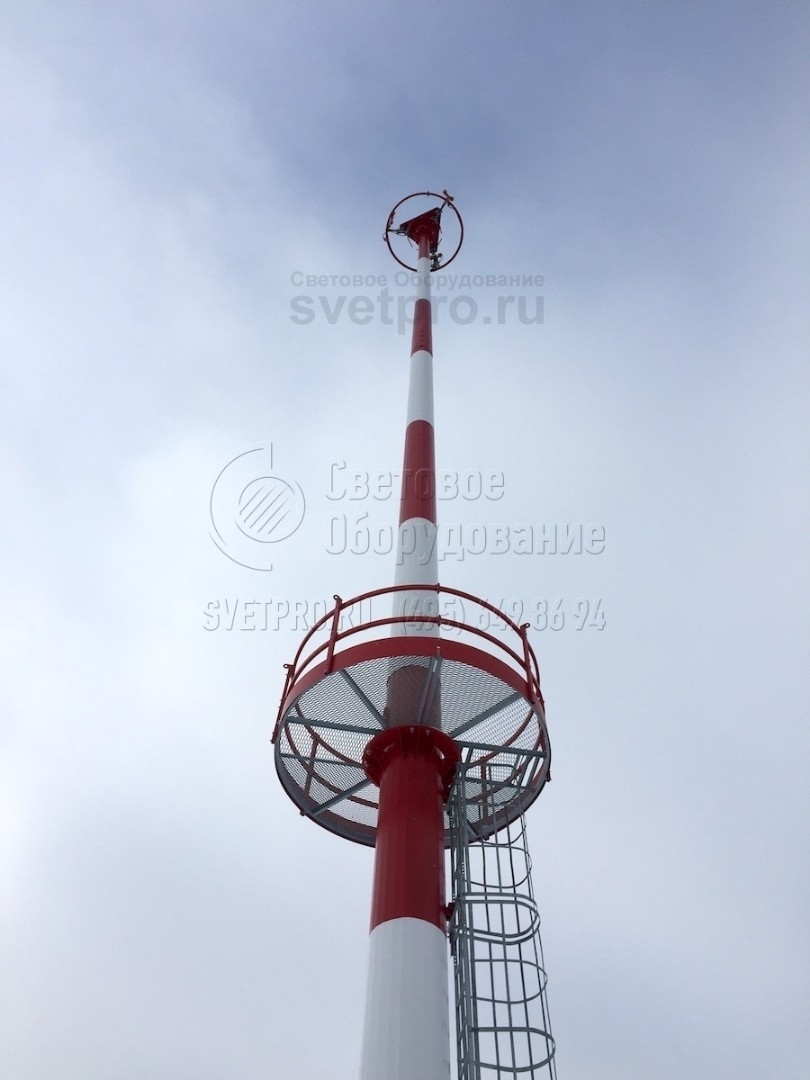

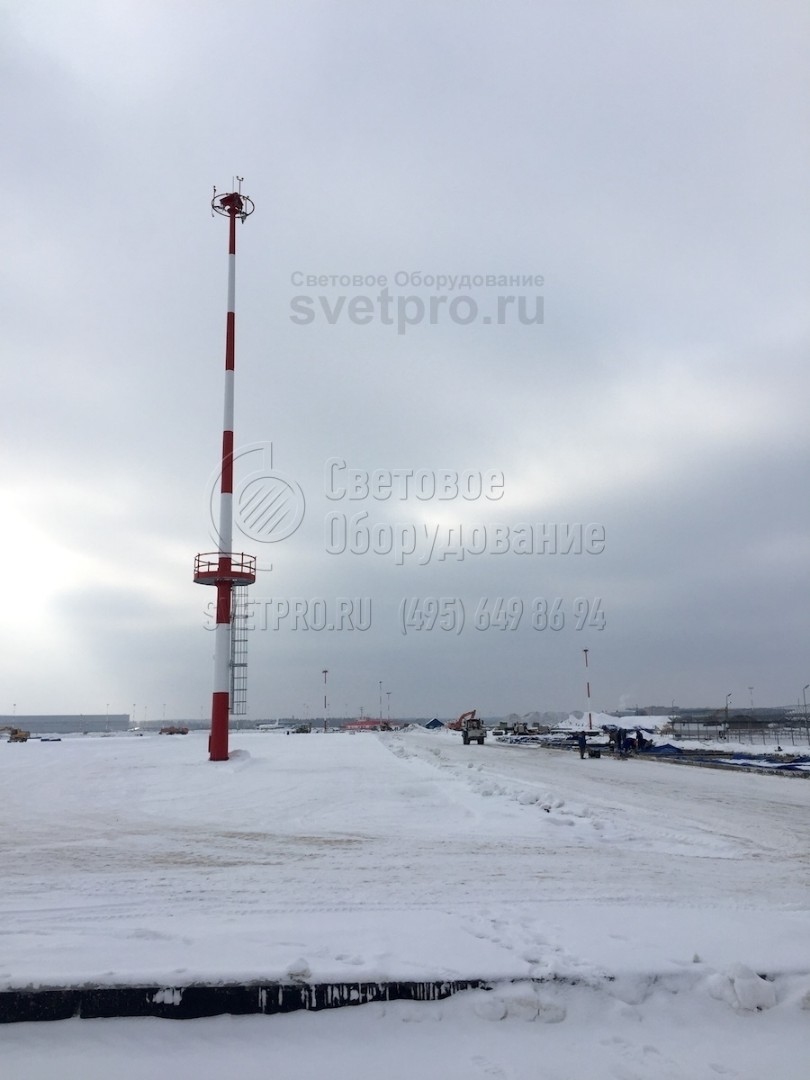

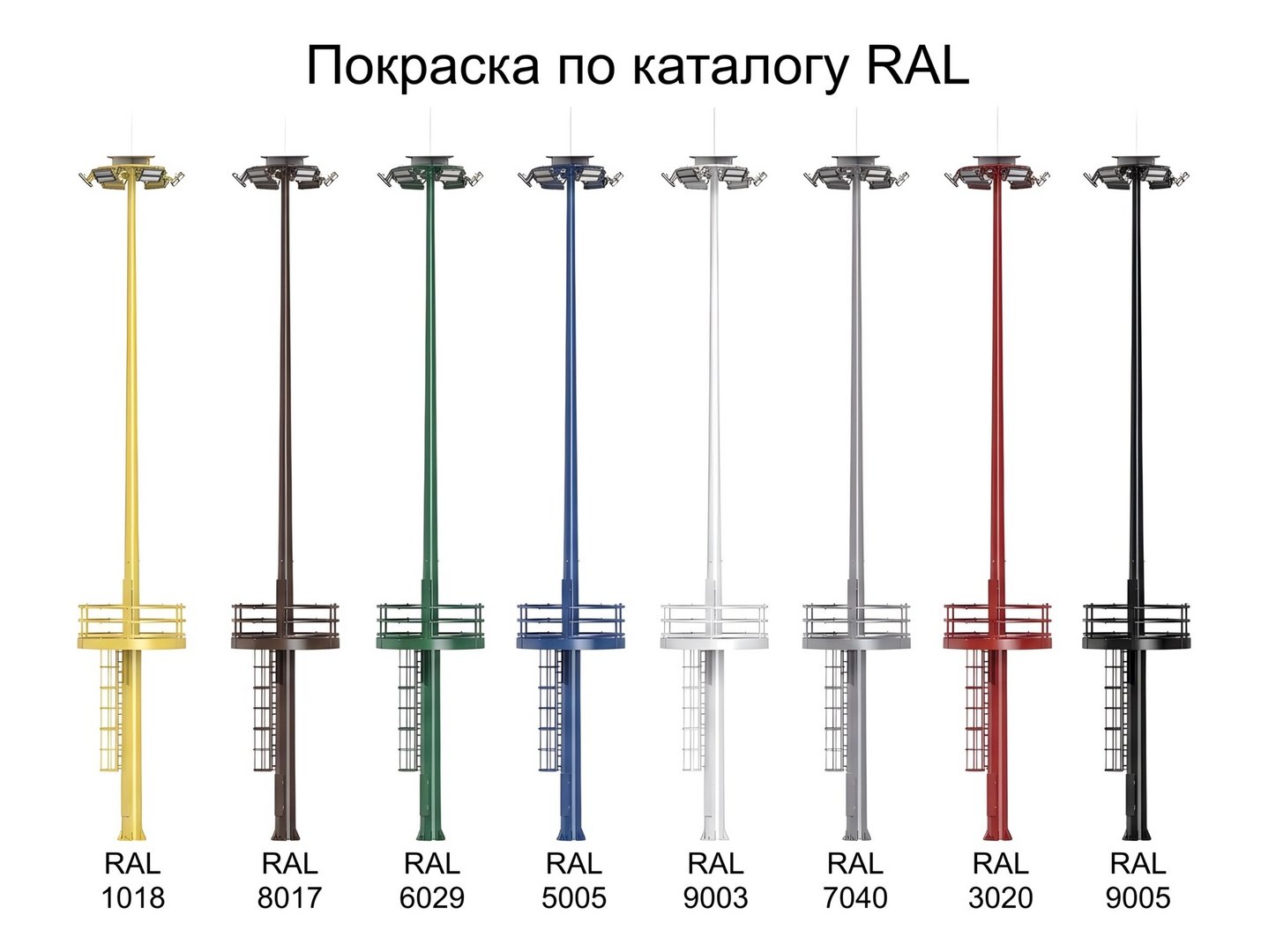

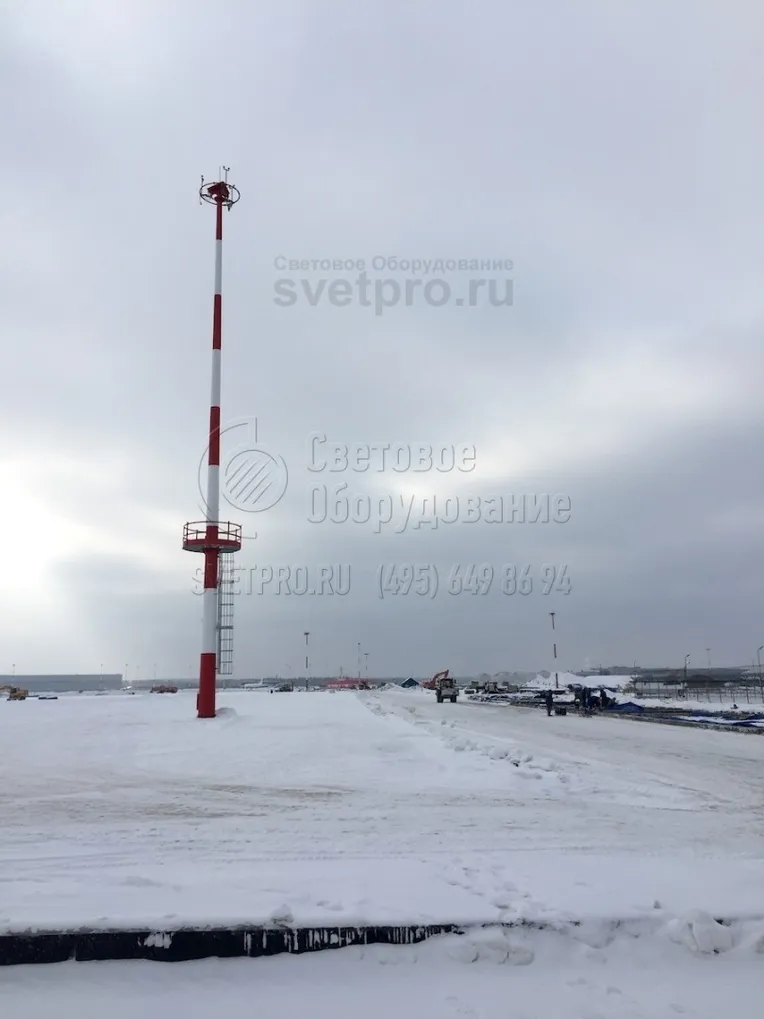

8. Защита от коррозии углеродистой стали корпуса мачты обеспечивается методом горячего цинкования. Однако в некоторых случаях по заказу клиента производится окрашивание изделия в сигнальные полосы. Это нужно в случае эксплуатации конструкции на территории аэропортов и аэродромов. -
9. Ствол у конструкции, которая представлена на изображении, имеет минималистичный дизайн. Для придания ему красивого внешнего вида все вспомогательные элементы, подъемный механизм и проводка проложены внутри ствола. Они не видны во время эксплуатации и защищены от повреждений.
