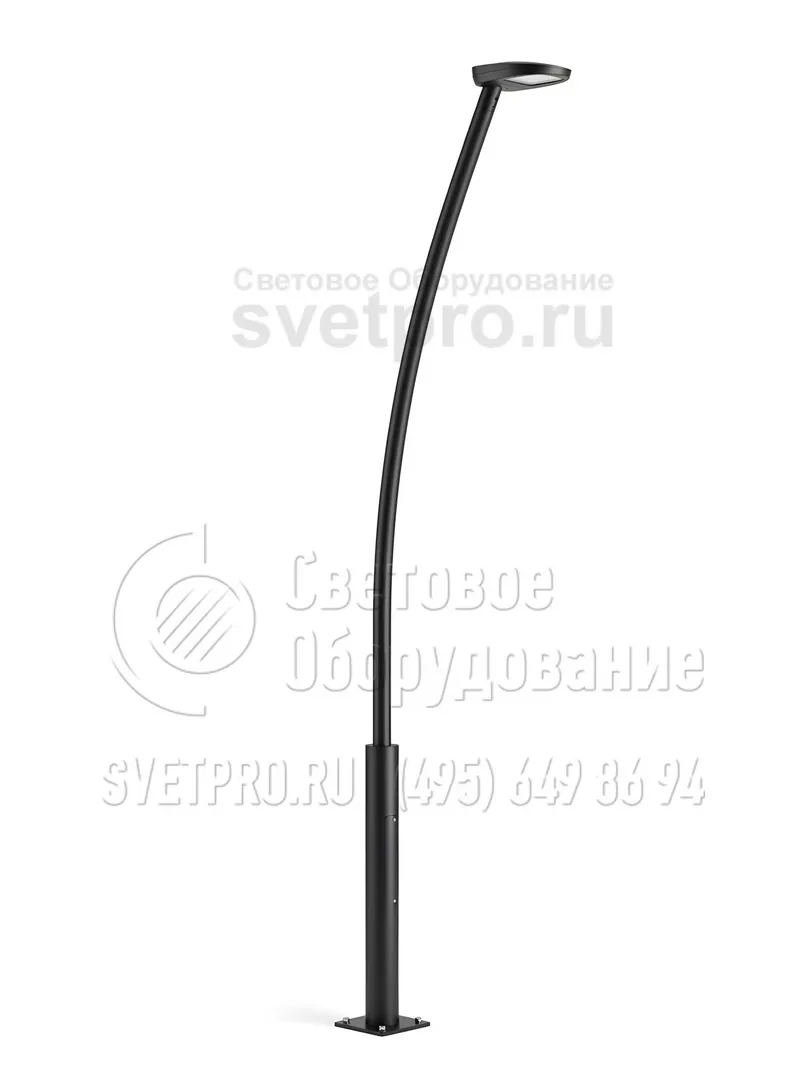

НФ-5,0 Опора несиловая фланцевая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ-5,0 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 250 мм |
Нижний диаметр: | 133 мм |
Верхний диаметр: | 76 мм |
Вес: | 52 кг |
Высота: | 5 м |
как выбрать опору?

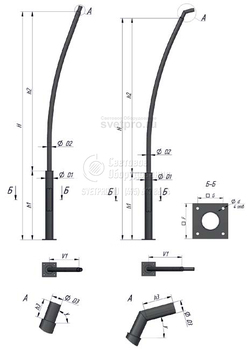

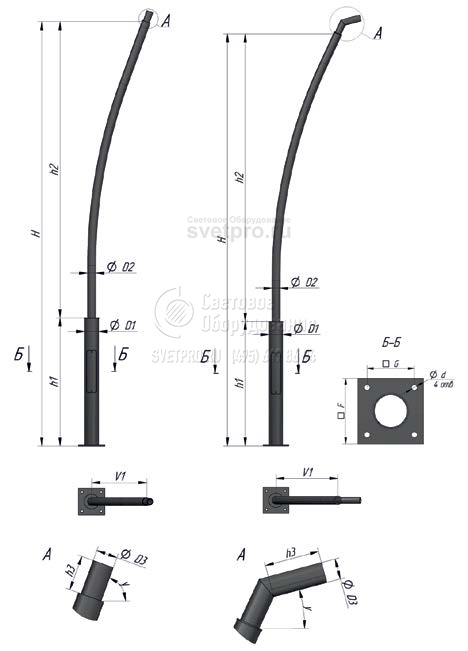

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-5,0 | НФ-5,0-02-ц-(ТК(60)-0,6-70) | 52 | ЗФ-20/4/К180-1,2-б | 5000 | 1200 | 3800 | 100 | 133 | 76 | 60 | М20 | 250 | 180 | 600 | 70 |
m – масса не более, кг
H – высота опоры, мм
h1, h2, h3 – высота "колена" трубы, мм
D1, D2, D3 – диаметры труб, мм
F – габаритный размер фланца, мм
G – межосевое расстояние крепежных деталей, мм
d – номинальный диаметр резьбы крепежных изделий
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, градусов.
ОПИСАНИЕ
Гнутая несиловая опора НФ-5,0 сделана из трубчатого проката. Используются трубы двух разных диаметров, сделанные из углеродистой стали. Более толстый элемент является основанием конструкции, на нем имеется ревизионное отверстие, в которое устанавливается вводный щиток.

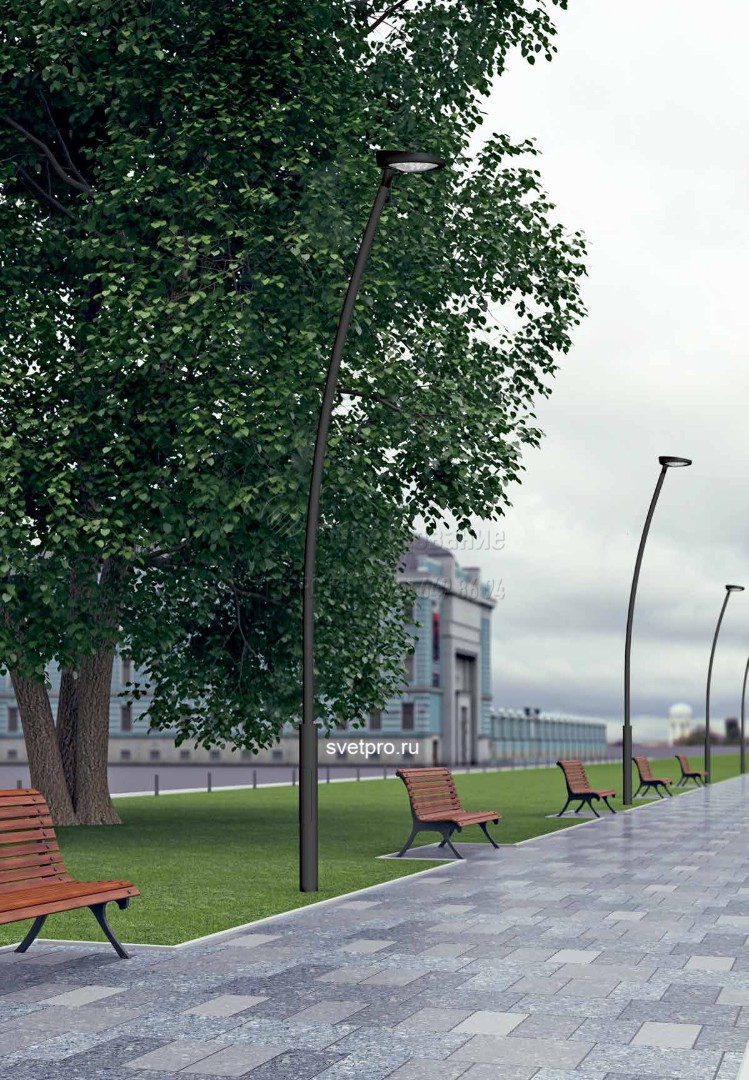

Верхний сегмент ствола сделан из тонкой трубы и имеет наклон в сторону освещаемой территории. Наклоненный ствол опоры дает возможность осветить широкий тротуар и придает изделию необычный внешний вид.
Опора может использоваться для строительства разных систем освещения. Она подходит в случаях, когда нужно использовать конструкции с необычным дизайном и маленькой высоты. Распространению света с высоты в 5 метров не мешают деревья с густой растительностью и малые архитектурные формы, применяемые в ландшафтном дизайне.
Опора НФ может освещать:

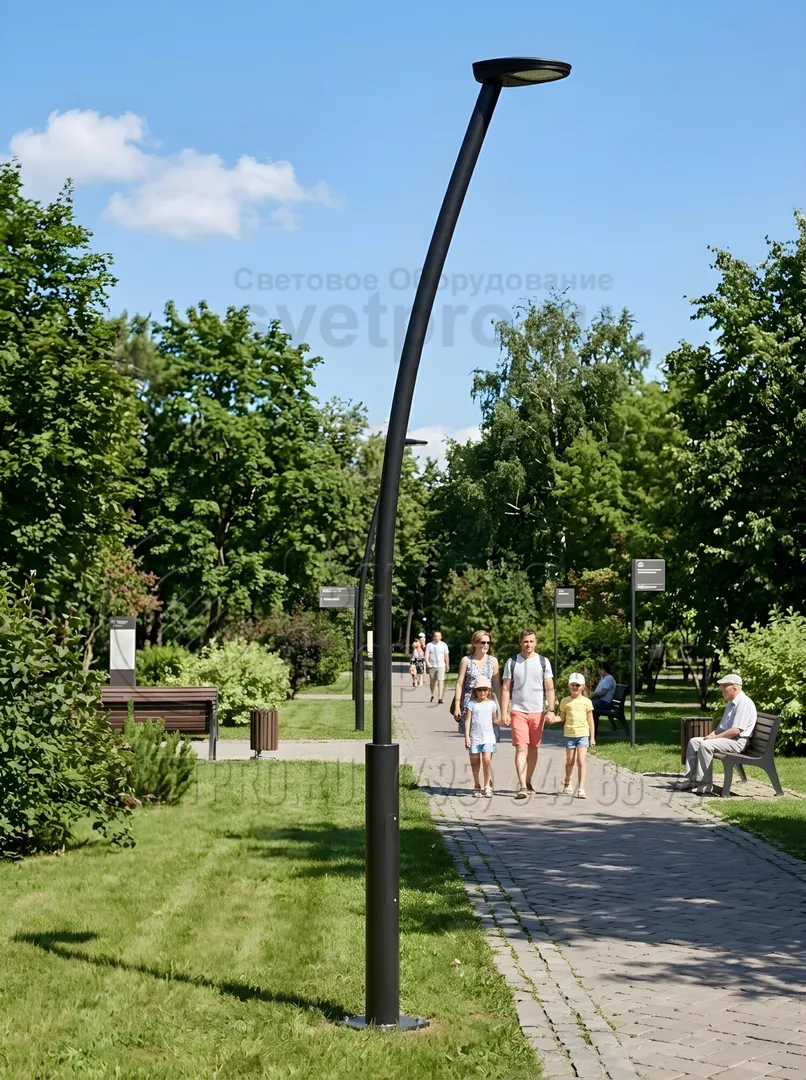

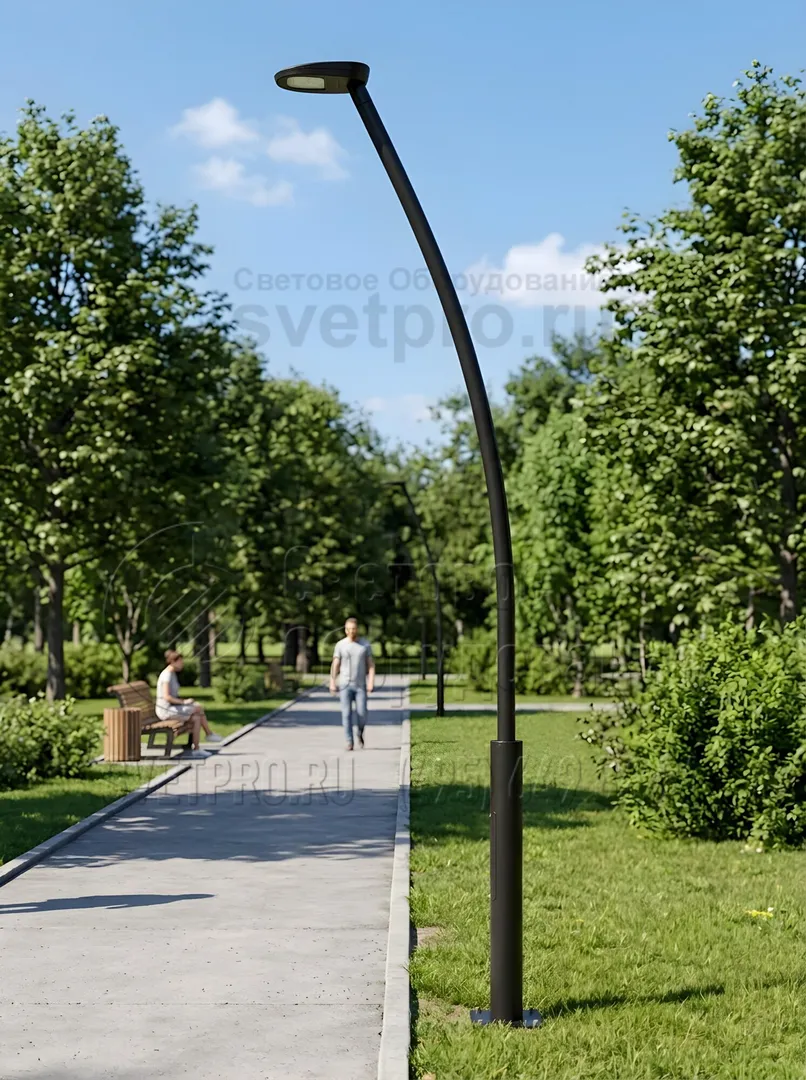

- Территорию парков и скверов, конструкции ставятся вдоль дорожек и по периметру открытых площадок.
- Частные земельные участки, благодаря доступной стоимости опор на строительство осветительной сети не уходит много денег.
- Общественные и коммерческие объекты, в этой модели сочетается красивый внешний вид и высокие эксплуатационные свойства.
Приобрести осветительные опоры с гнутым корпусом можно в нашей компании. Мы изготовим их в срок до 8 недель по индивидуальному заказу или типовой технической документации.
