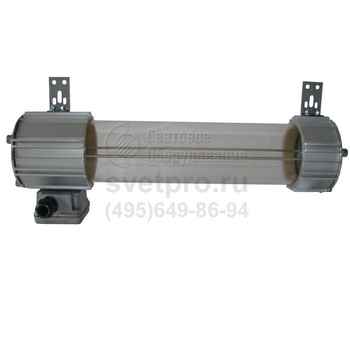

Виолан Д Направленный светодиодный светильник

Главная > Бренды > Гагаринский СТЗ > Виолан Д Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищенные
Источник света: Светодиоды (LED)
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Виолан Д
Мощность: 12-54 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Эксплуатация светильников Виолан Д целесообразна на объектах, где вероятно образование взрывоопасной среды. Они применяются в системах освещения, оборудованных в зонах 1-го и 2-го класса, химических, нефтеперерабатывающих, лакокрасочных, текстильных предприятий.

Для реализации приоритетного способа монтажа на корпусе изделия для каждого доступного варианта предусмотрены пазы. В базовой комплектации предусмотрены две универсальные скобы подвеса. Доступно осуществление магистрального и тупикового монтажа.

В модельный ряд входят модификации с ЭПРА (cosφ=0,95), подключаемые в сеть переменного (220 В, 50 Гц) и постоянного (24 В) тока, потребляемая мощность: от 12 до 54 Ватт. Изделие четырех типоразмеров: М, С, Р, Т имеет варианты с вводной коробкой «К» и прямым вводом кабеля «П». Базовый вариант цветовой температуры (4000 К – 5000 К) можно изменить при заказе на 2700 К – 4000 К или на 5000 К – 10 000 К. В результате произойдет и коррекция светового потока.

Взрывонепроницаемая оболочка, обеспечивающая взрывозащищенное исполнение 1ExdeIICT6 GbX, образована поликарбонатной трубой, заделанной с двух сторон в корпуса. Фиксация – неразборная и герметичная (IP65). Оболочка резьбовым лабиринтом объединена с крышками, предназначенными для пропуска газов.

Описание конструкции

Оболочка светильника состоит из светопропускающего элемента – трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильников допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6.

Светильники аварийного освещения АО-1 и АО-3 предназначены для работы, в том числе, в аварийном режиме при отключении электроэнергии в течение одного или трех часов соответственно. При этом горит только одна лампа

Общие технические характеристики

Коэффициент мощности 0,95
Группа условий эксплуатации M2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 5,7
Срок службы 10 лет

Пример записи для заказа:
- 119021 Светильник Виолан Д-12 12DC КМ

В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ

В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.

Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа.

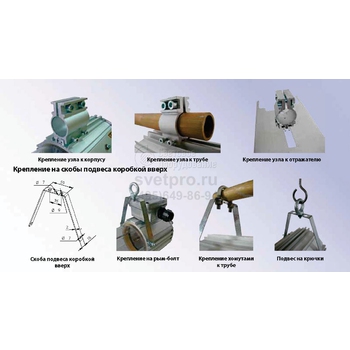

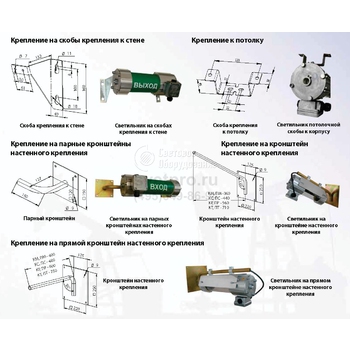

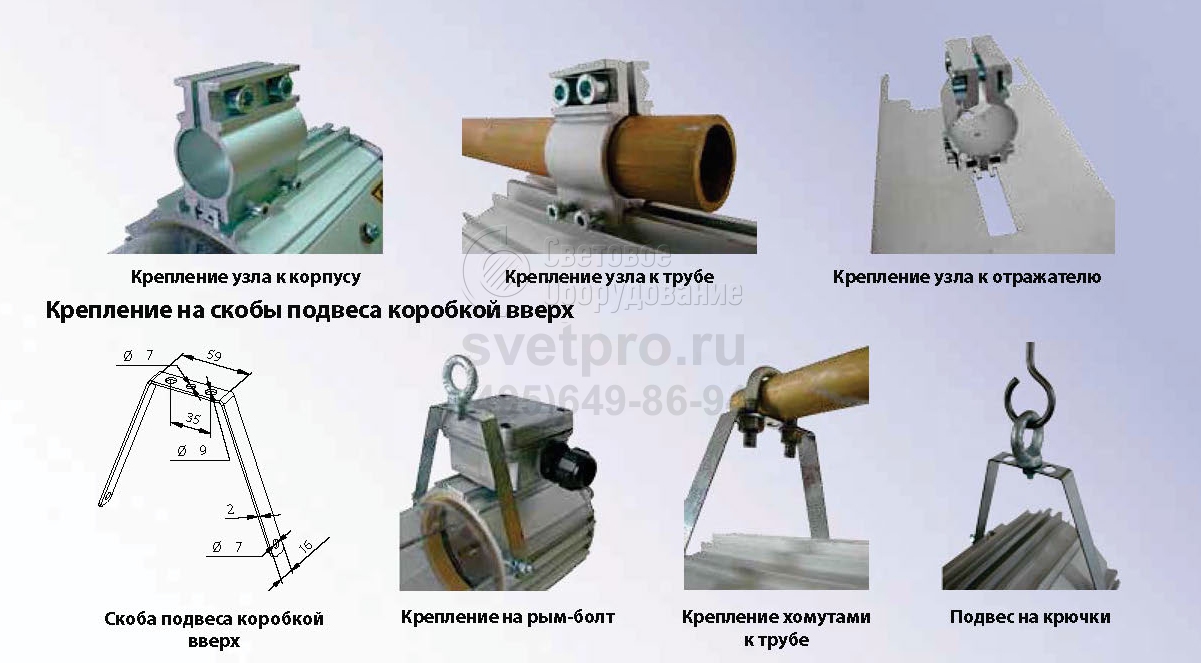

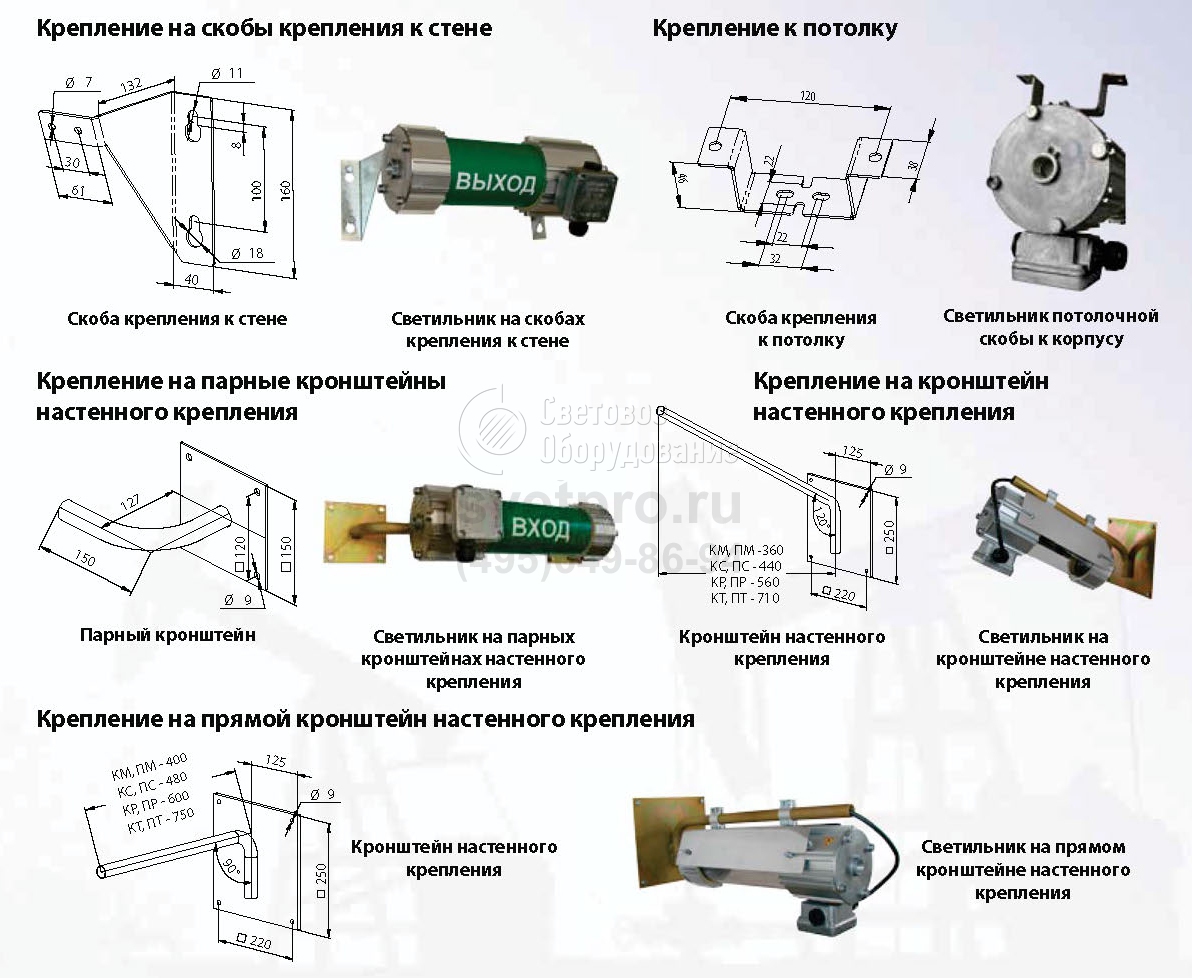

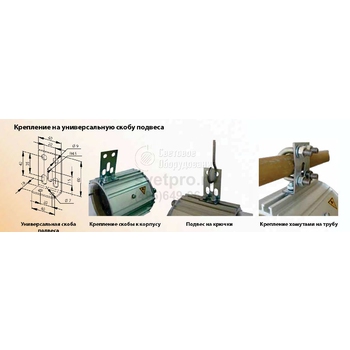

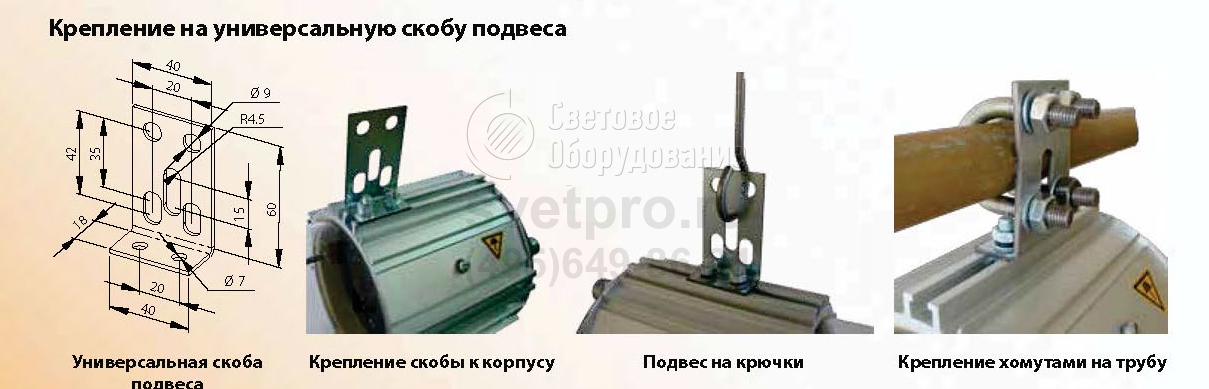

Варианты установки и крепежа

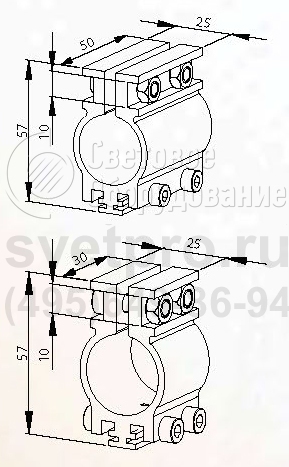

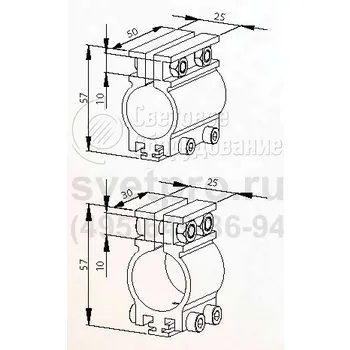

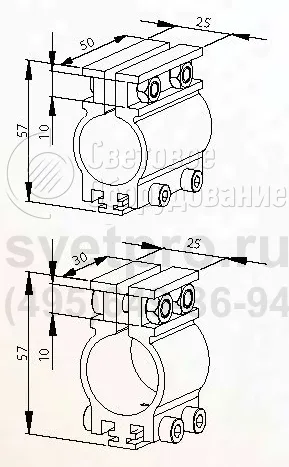

Узел крепления на трубу

Узел крепления на трубу 50
Поставляется по дополнительному заказу для:

  • светильников всех типоразмеров при креплении к корпусу;
  • светильников типоразмеров: КР, ПР, КТ, ПТ при креплении к отражателю

Узел крепления на трубу 30
Поставляется по дополнительному заказу для:

  • светильников типоразмеров: КС, ПС, КМ, ПМ при креплении к отражателю

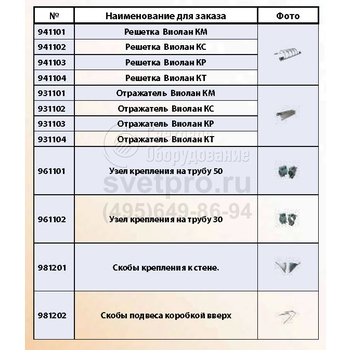

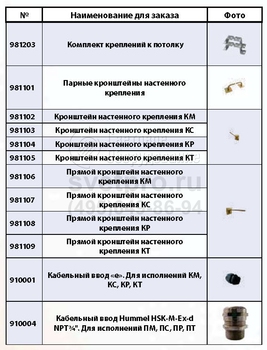

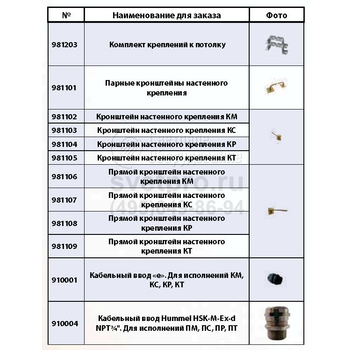

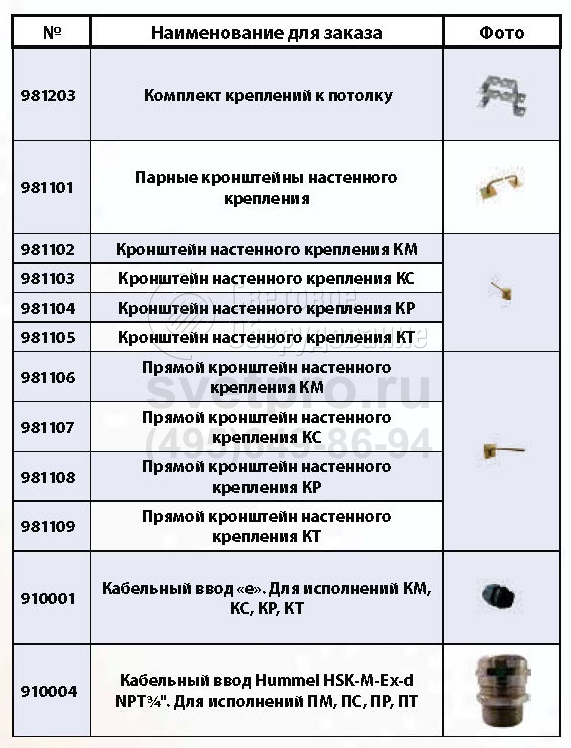

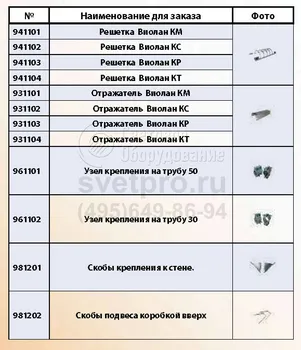

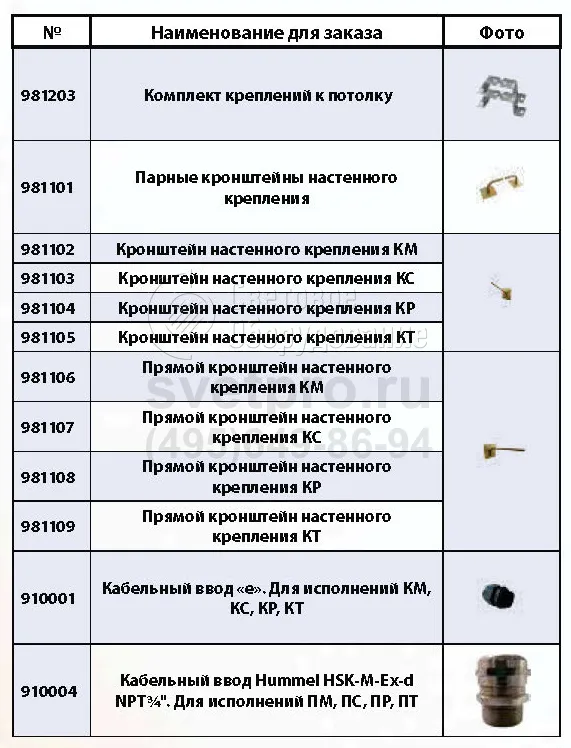

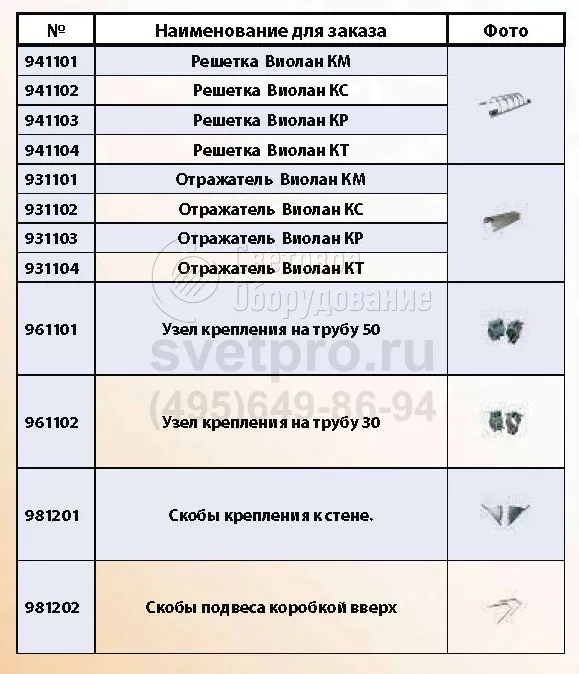

Дополнительная комплектация, поставляемая по отдельному заказу

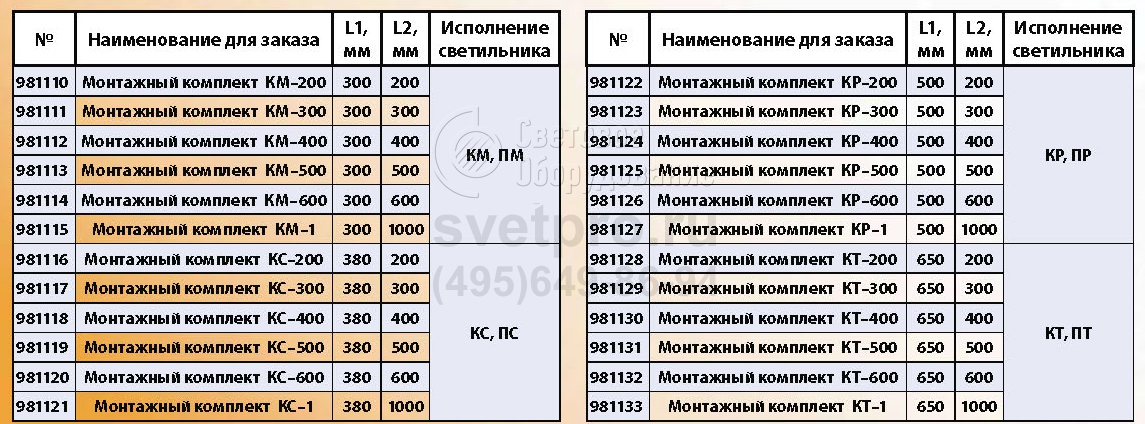

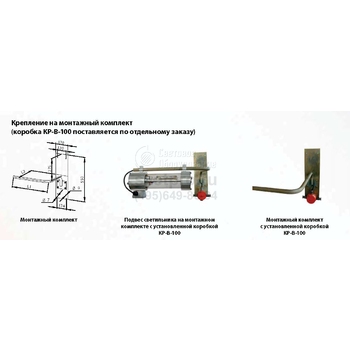

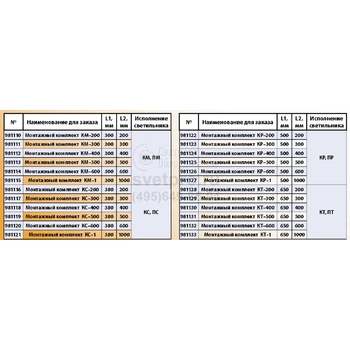

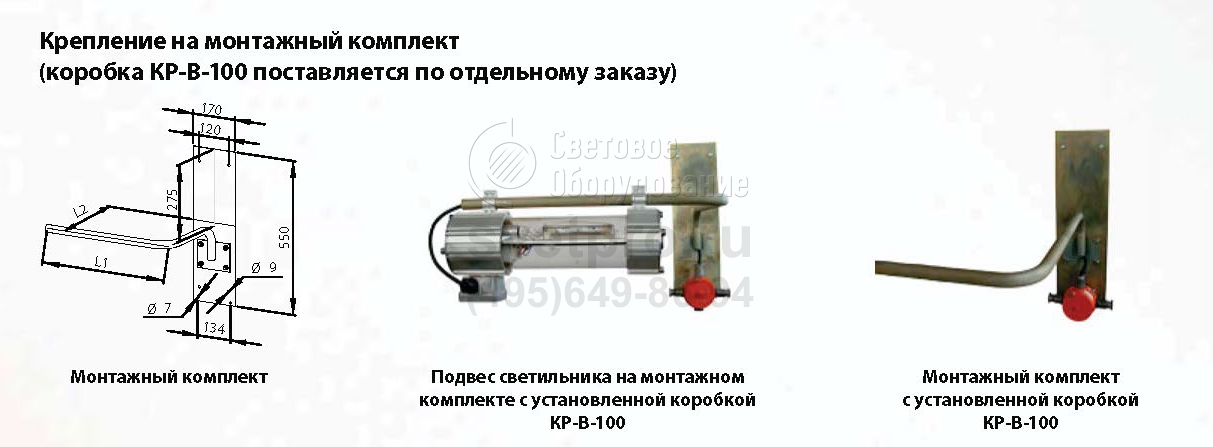

Монтажные комплекты

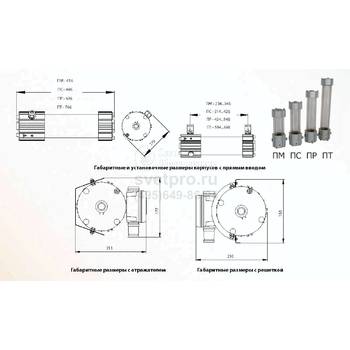

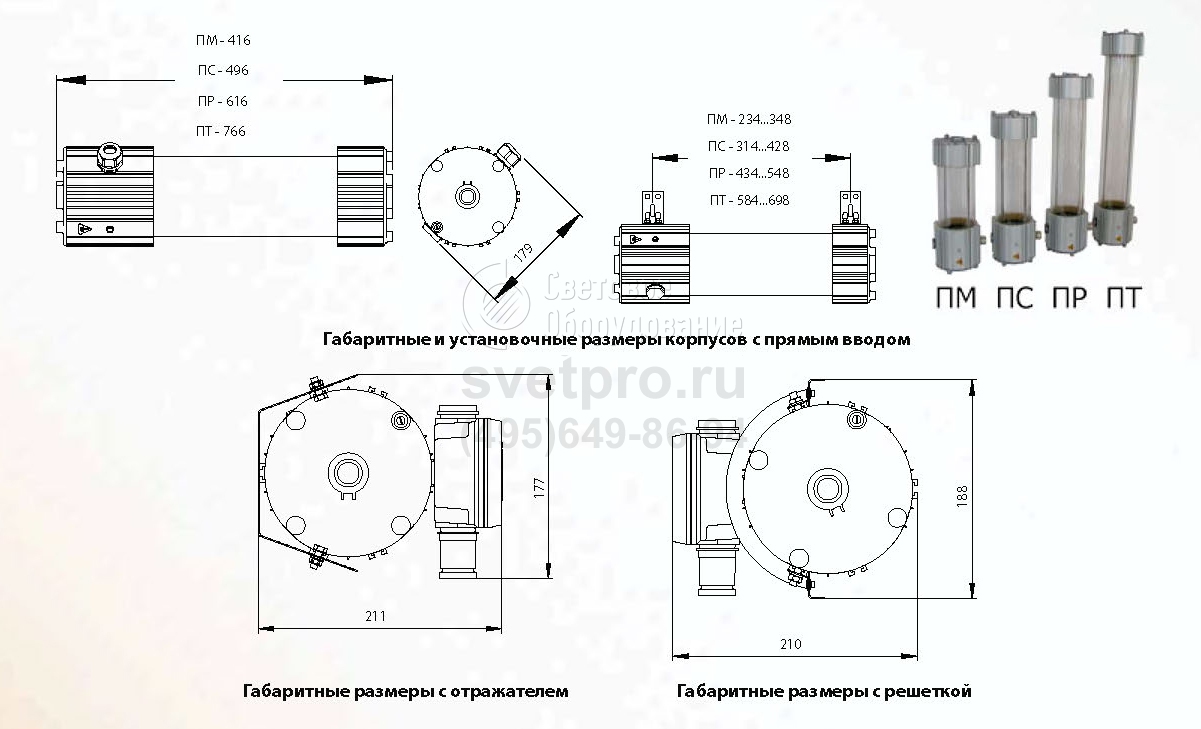

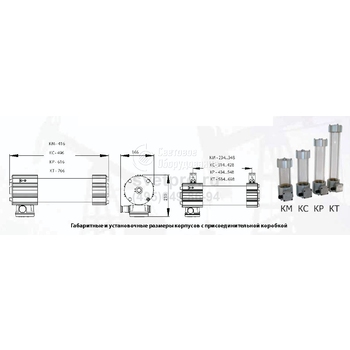

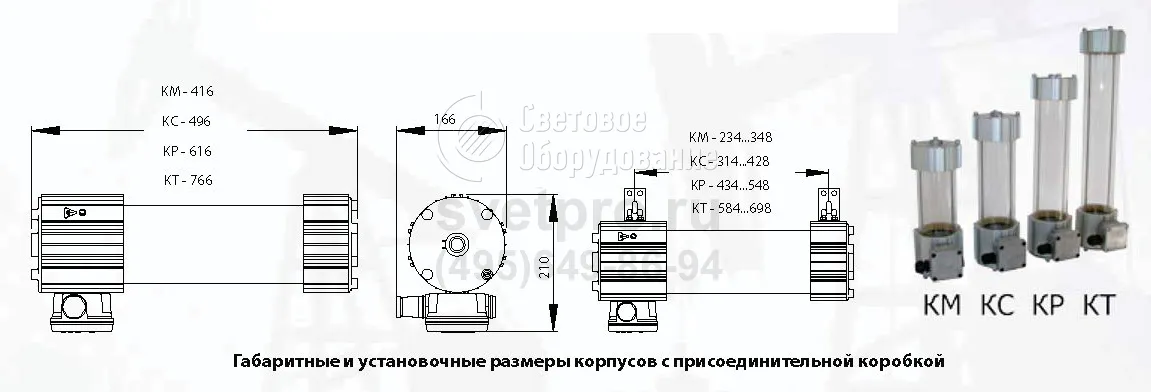

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыПараметры питающей сетиТип патронаТип лампыМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
Виолан Д-12 12DC КМ 12 Вт 24В. Пост.ток - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-12 12DC ПМ 12 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-12 24DC ПМ 12 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-12 КМ 12 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-12 КМ 12 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-12 ПМ 12 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-18 24DC КМ 18 Вт 24В. Пост.ток - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-18 24DC КС 18 Вт 24В. Пост.ток - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-18 24DC ПМ 18 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-18 24DC ПС 18 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-18 КМ 18 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-18 КС 18 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-18 ПМ 18 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-18 ПС 18 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-24 24DC КС 24 Вт 24В. Пост.ток - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-24 24DC ПС 24 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-24 КС 24 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-24 ПС 24 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-27 24DC КМ 27 Вт 24В. Пост.ток - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-27 24DC ПМ 27 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-27 КМ 27 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-27 ПМ 27 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-30 24DC КС 30 Вт 24В. Пост.ток - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-30 24DC ПС 30 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-30 КС 30 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-30 ПС 30 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-36 24DC КС 36 Вт 24В. Пост.ток - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-36 24DC ПС 36 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-36 КС 36 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-36 ПС 36 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-45 24DC КС 45 Вт 24В. Пост.ток - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-45 24DC ПС 45 Вт 24В. Пост.ток - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-45 КС 45 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-45 ПС 45 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-54 КС 54 Вт ~220, 50Гц - Светодиоды 1Ex d e IIC T6 Gb Х от -45° до +40°С Есть
Виолан Д-54 ПС 54 Вт ~220, 50Гц - Светодиоды 1Ex d IIC T6 Gb Х от -45° до +40°С Есть
