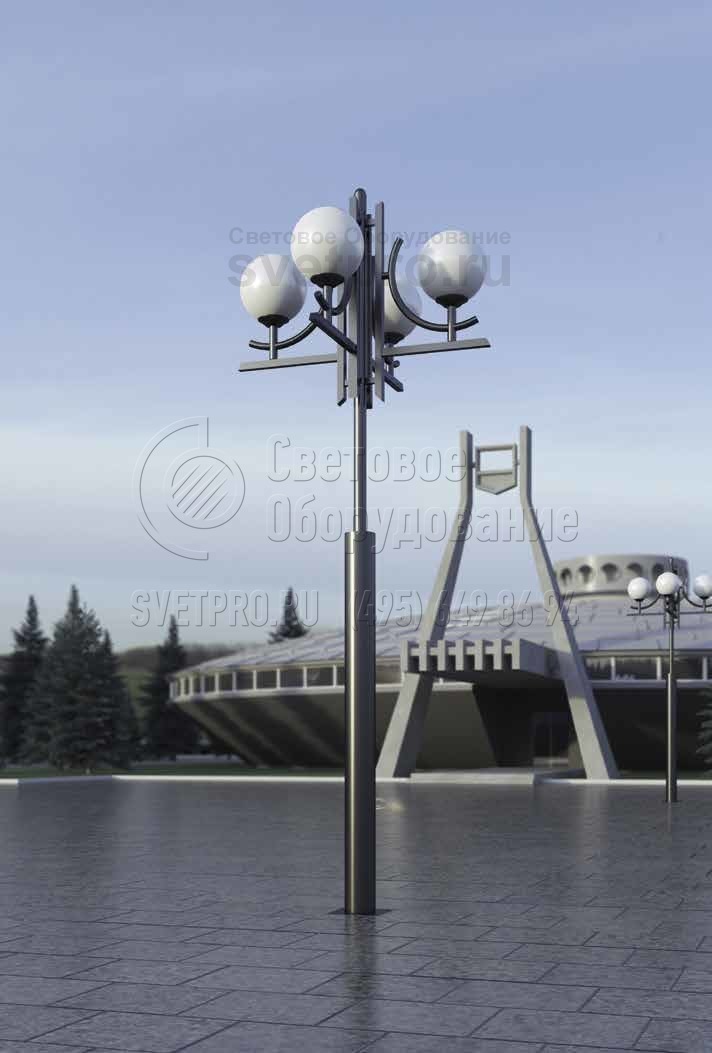

Платан-4 Опора декоративная высота 5,2 метра
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Порошковая покраска |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | Платан-4 |
| Количество световых приборов: | 1-4 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Металлопрокат |
| Вес: | 206 кг |
| Высота: | 5,2 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

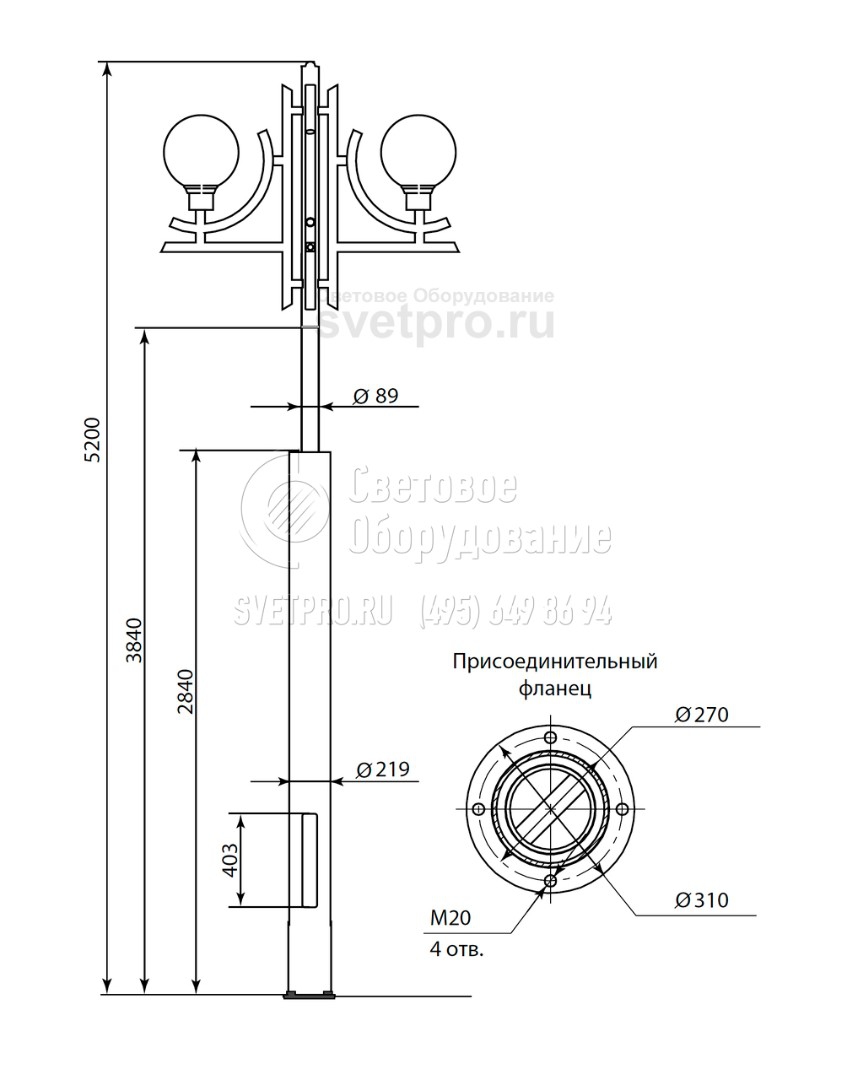

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Количество осветительных приборов | H, мм |
|---|---|---|---|---|
| ОД-4-5,0-67 «Платан-4» | ЗФ-20/4/Д270-1,5-б | 206,0 | 4 | 5200 |
H – высота опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
ОПИСАНИЕ

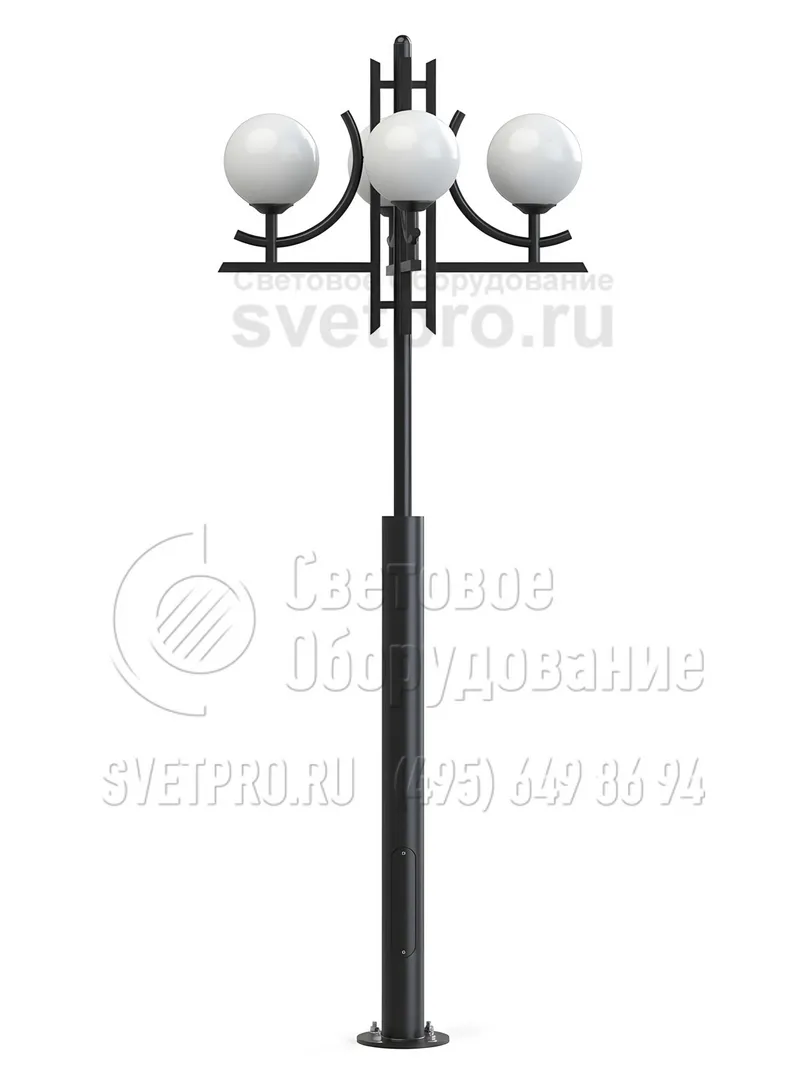

Декоративная опорная конструкция Платан-4 позволяет создать требуемый уровень наружного освещения в парках и скверах, на улицах и бульварах города. Для изготовления модели используется стальной металлопрокат. Конструкция опорного столба собирается из двух труб, увенчанных кронштейном с размещением четырех фонарей в форме шара с антивандальным исполнением.

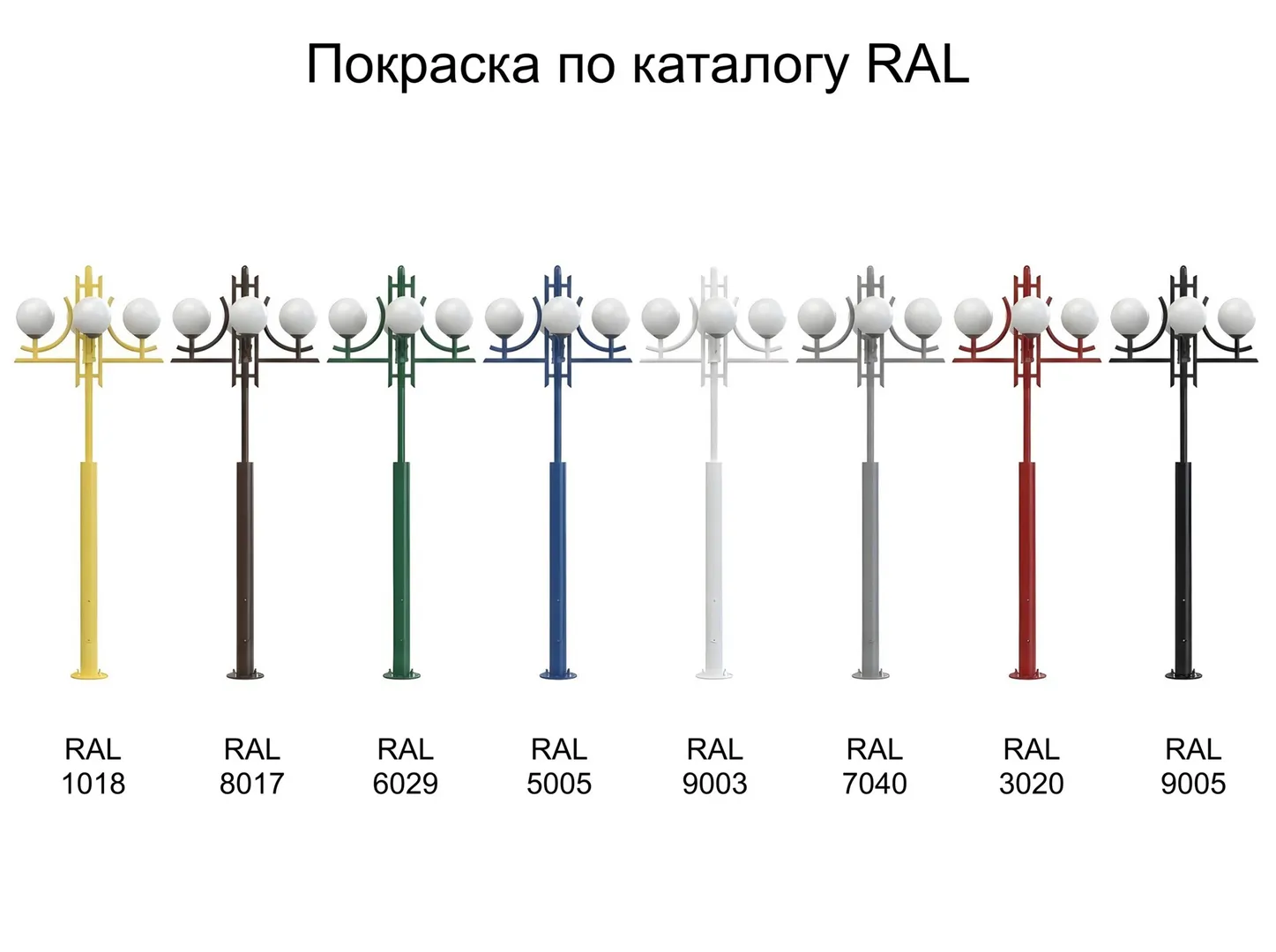

Защита изделия от внешних негативных климатических факторов, а также коррозии организуется посредством обработки металла горячим цинкованием. При необходимости поверхность столба окрашивается красителем с выбором оттенка по каталогу RAL. Надежная защита опор от негативных факторов позволяет увеличить срок службы конструкций до 30 лет.
Монтаж опоры Платан-4 выполняется на бетонное основание, внутри которого размещается металлический закладной элемент. Расчетные параметры фундамента зависят от типа грунта и условий эксплуатации столба. Соединение ЗДФ и опоры выполняется через фланец, укрепляемый анкерными болтами.
Фотогалерея
-

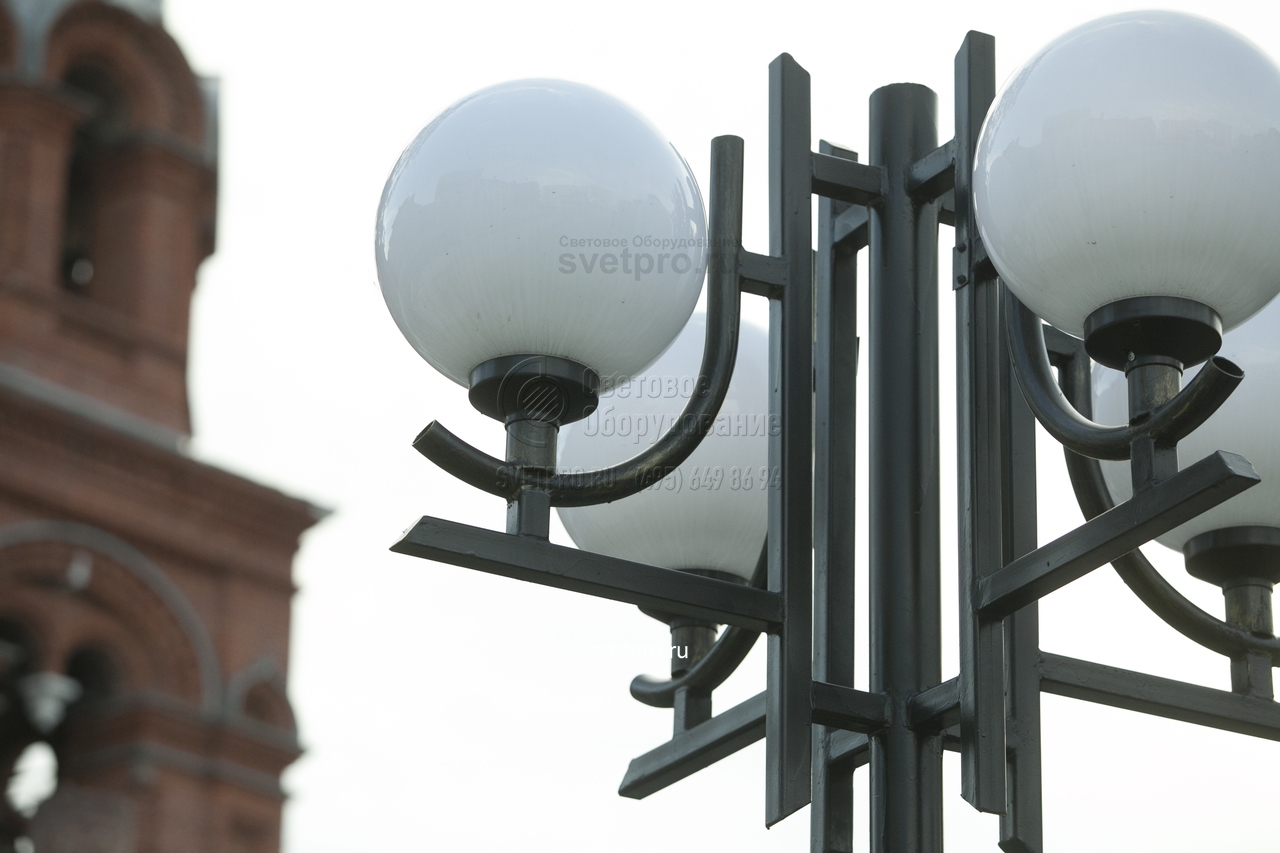

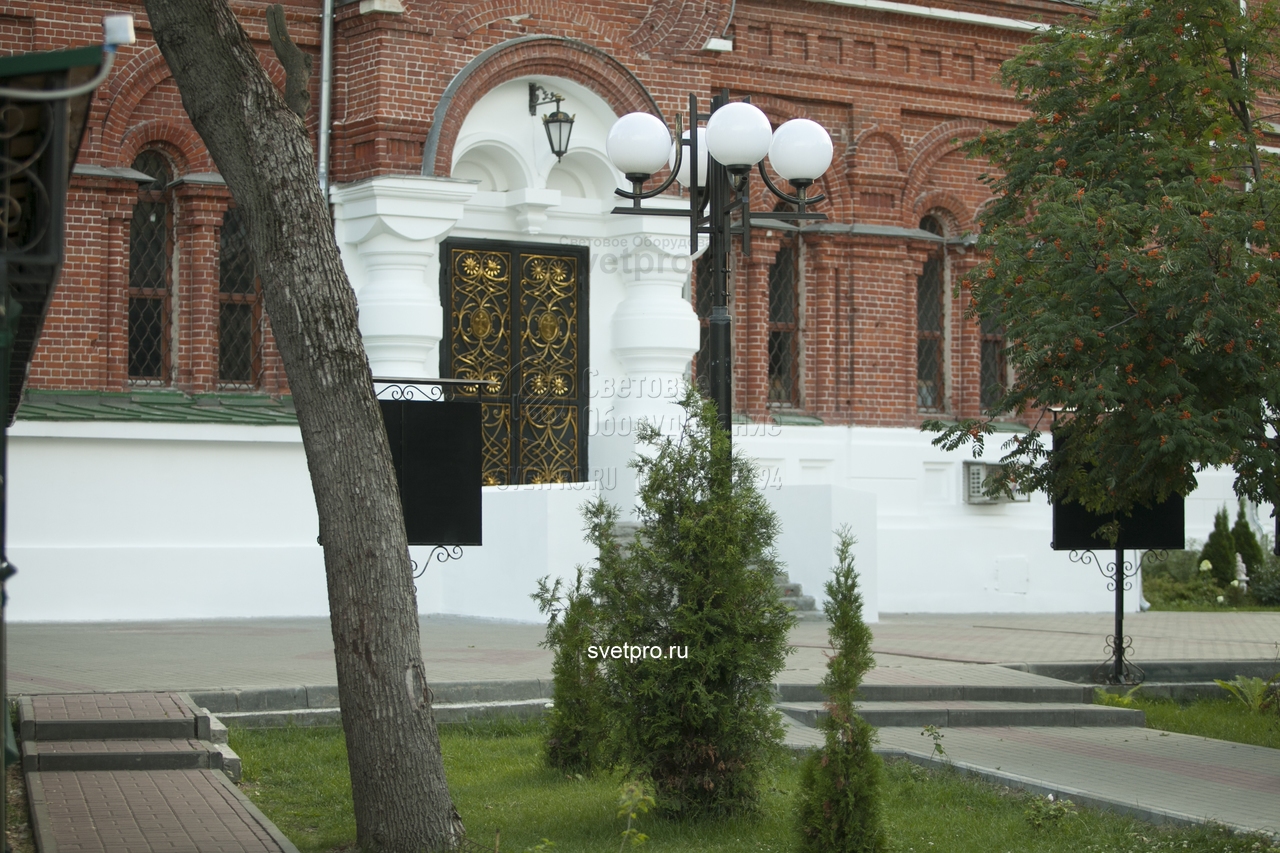

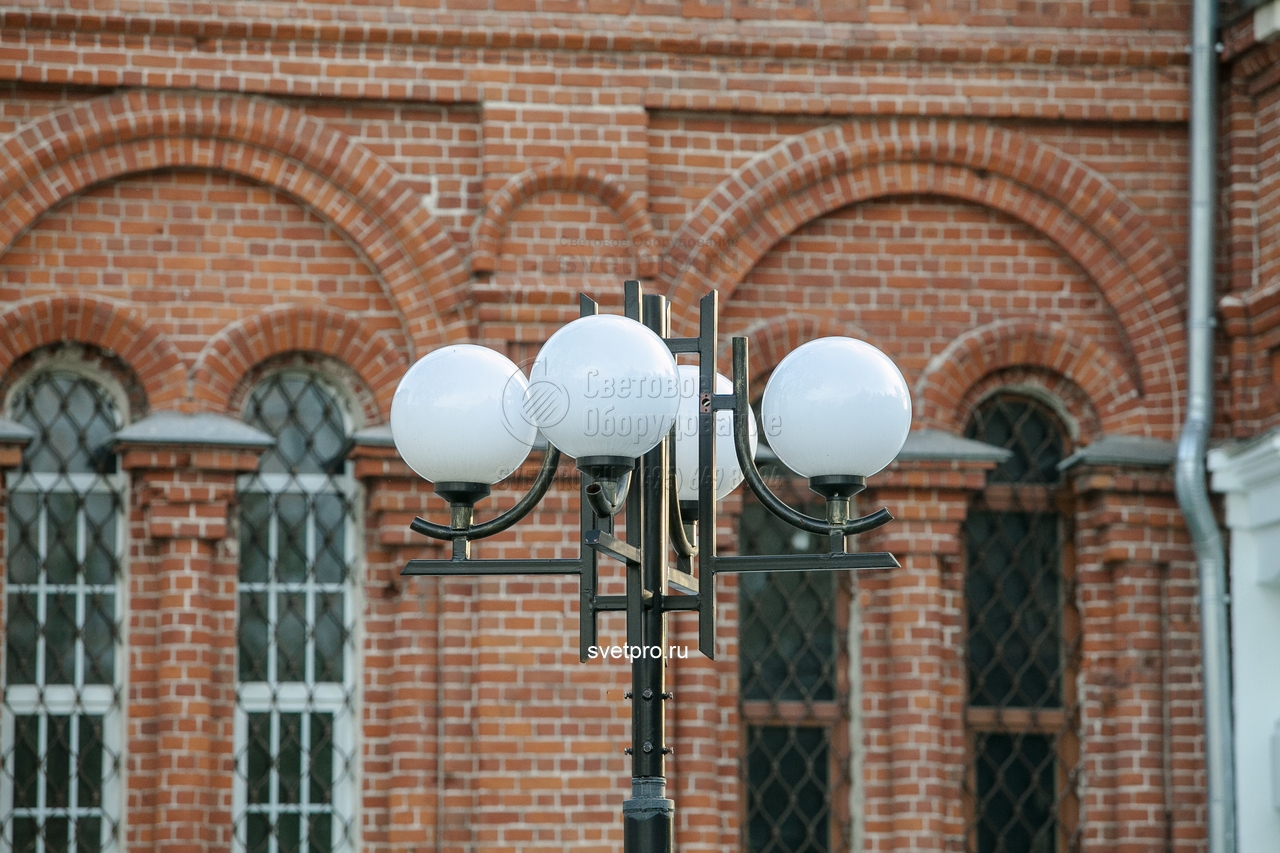

1. У опоры типа «Платан» в верхней части закреплена сложная и тяжелая конструкция для светильников. Во избежание опрокидывания изделия инженеры сместили центр тяжести ближе к земле. Смещение достигнуто за счет установки в верхней части сегмента из трубы малого диаметра.
-

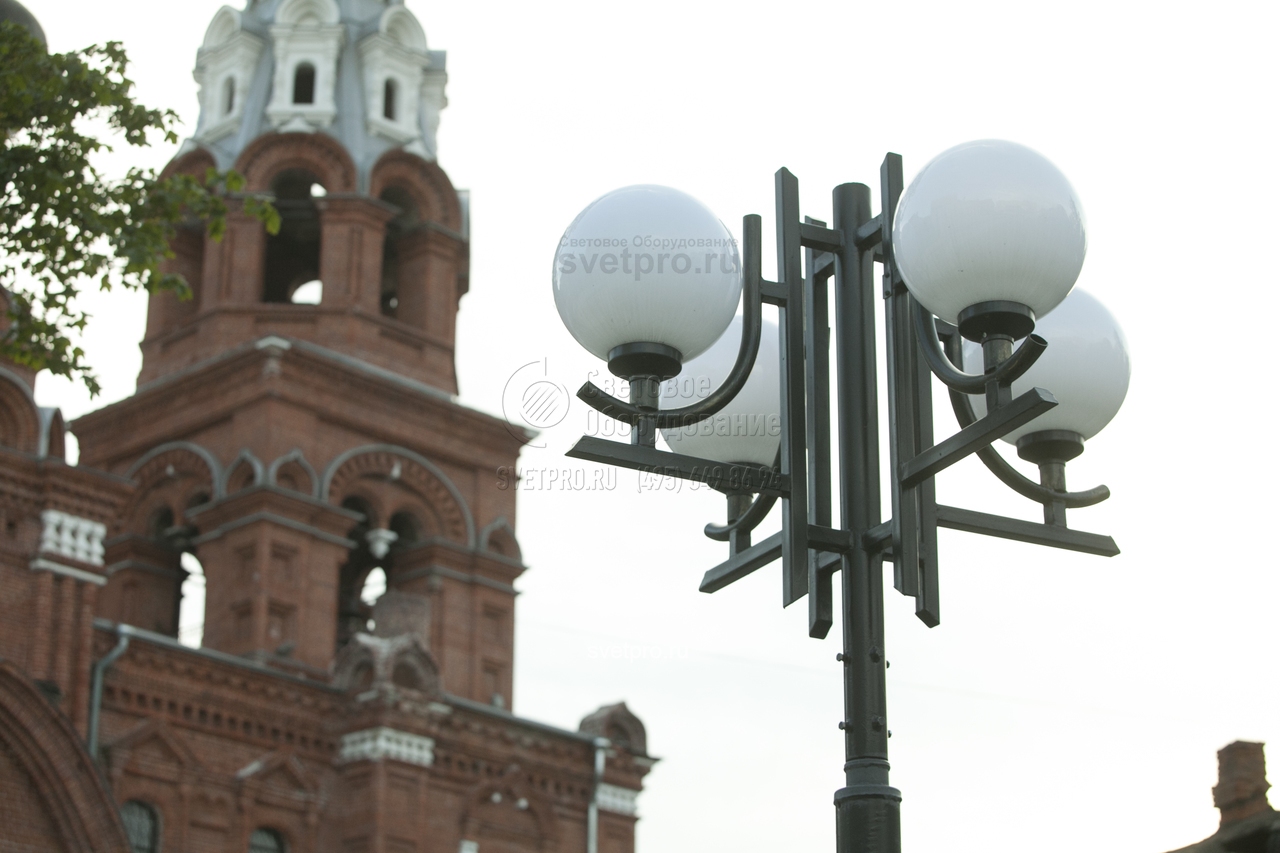

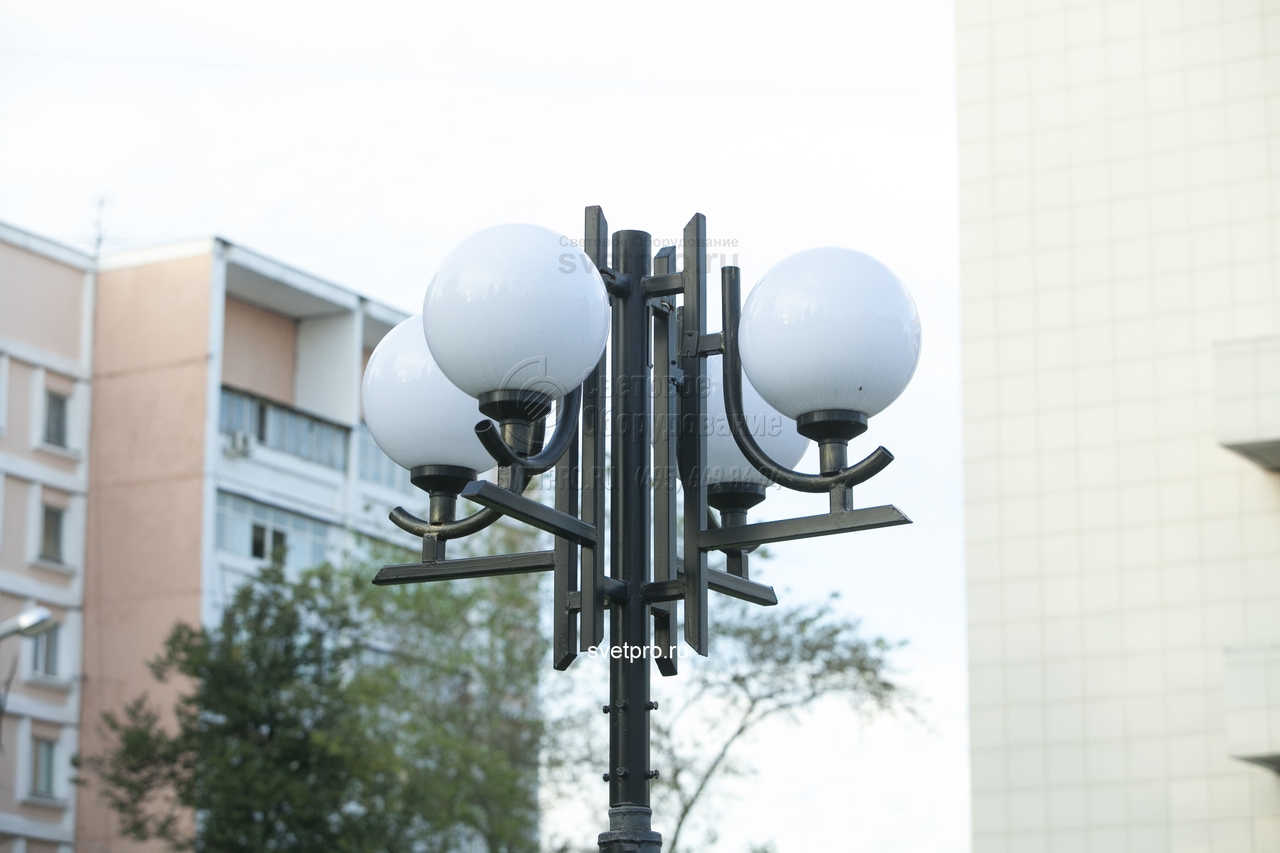

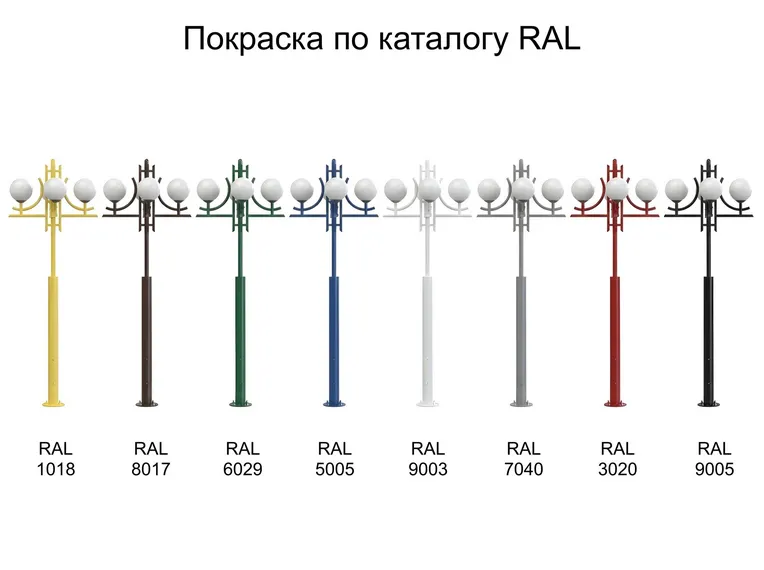

2. Конструкция типа «Платан» сохраняет начальную прочность во время использования на открытых площадках. При контакте с водой углеродистая сталь корпуса подвергается коррозии. Во избежание появления ржавчины и потери прочности изделие окрашивается порошковой краской в любой цвет. -

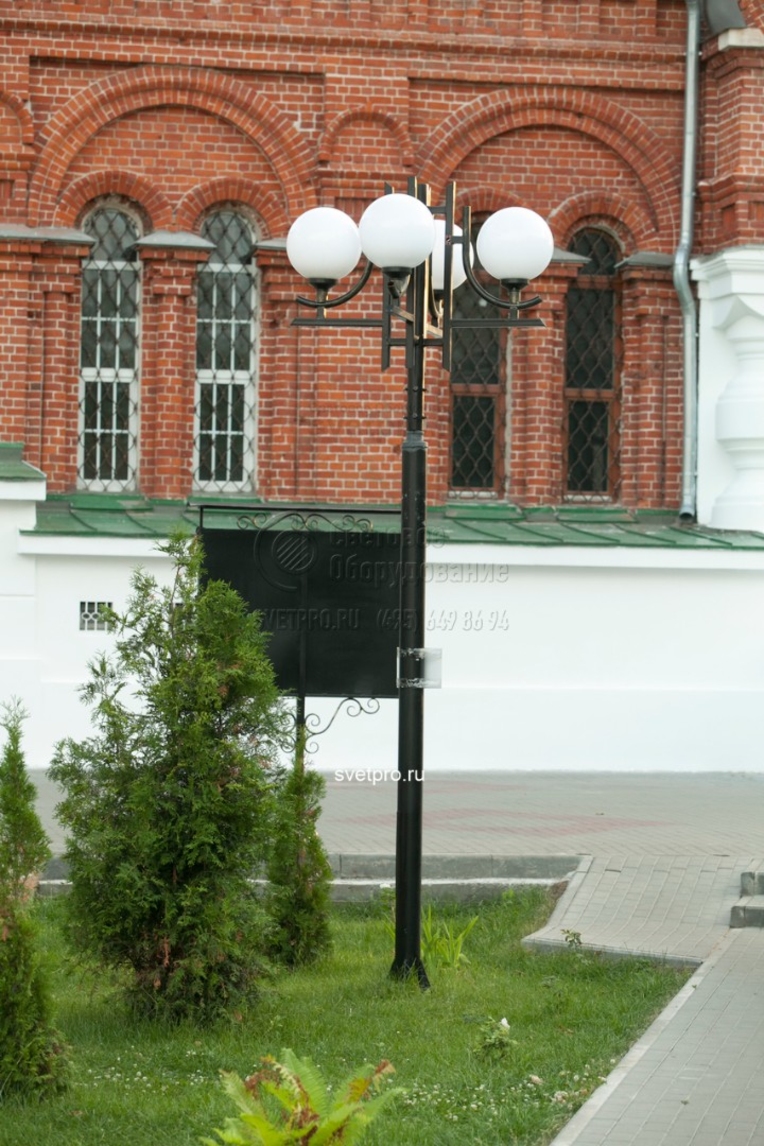

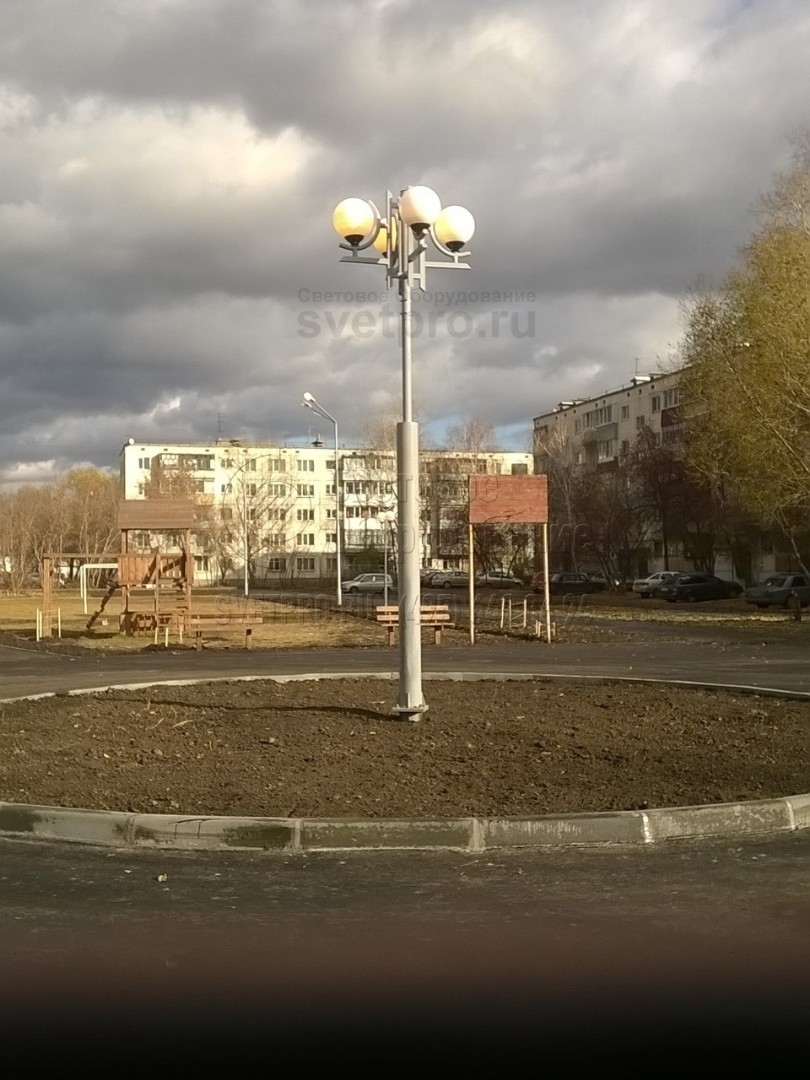

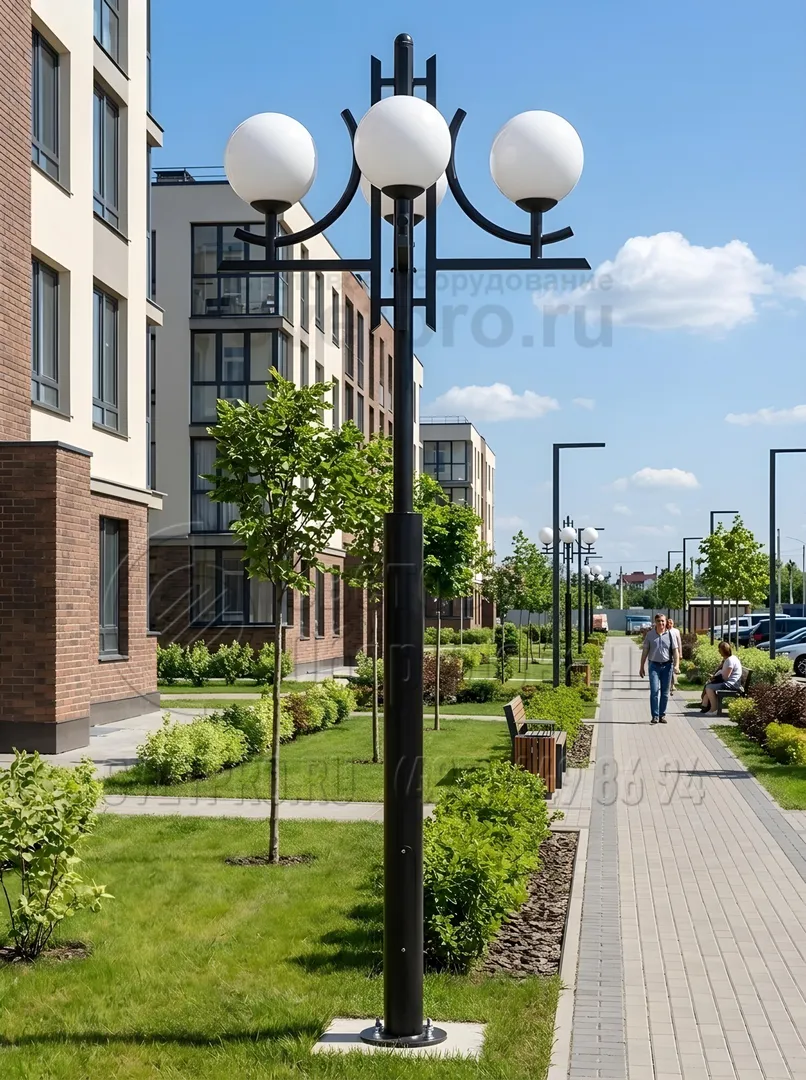

3. У этой опоры в верхней части установлено 4 светильника. Одна инженерная конструкция может заменить несколько обычных опор с одним СП. Помимо функционального назначения, изделие эффектно украшает центральную клумбу. Этому способствует большое количество декоративных элементов вверху. -

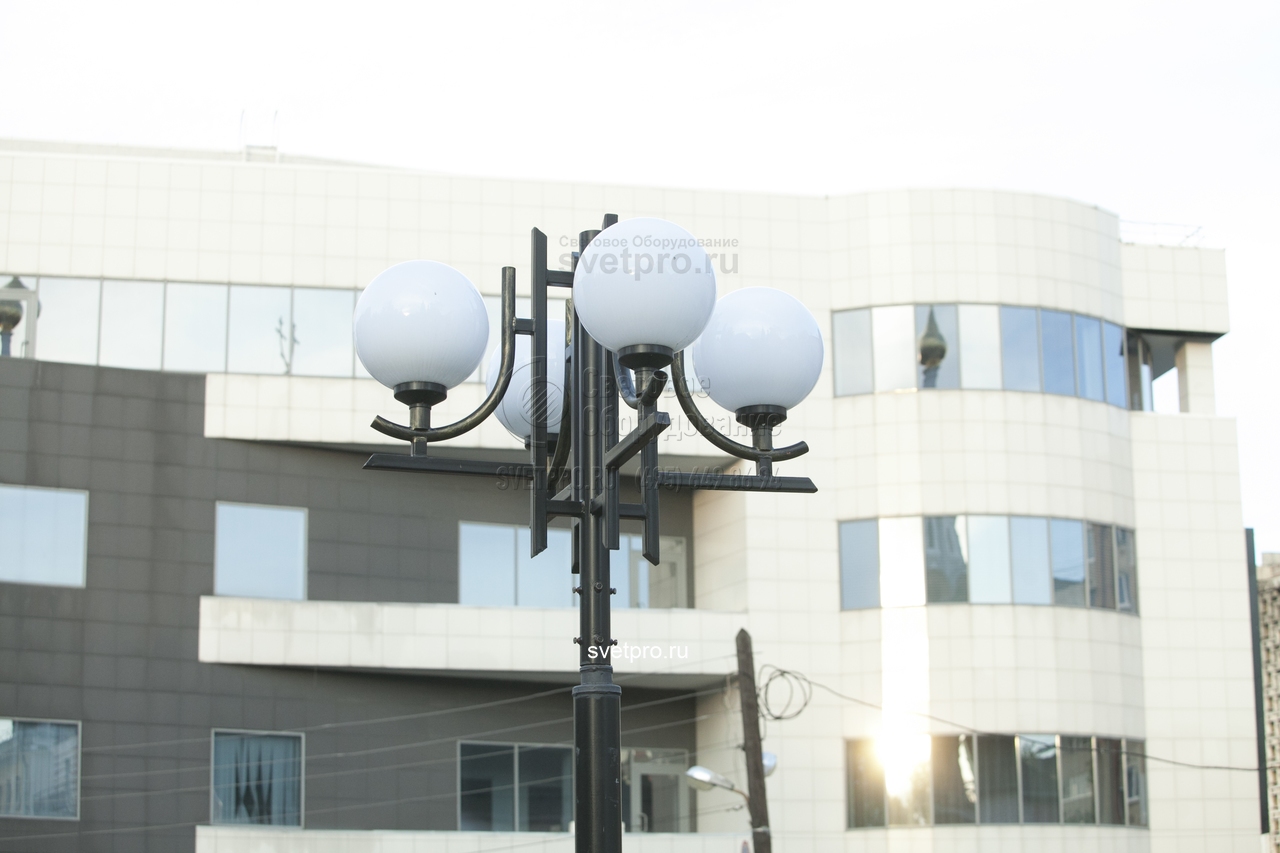

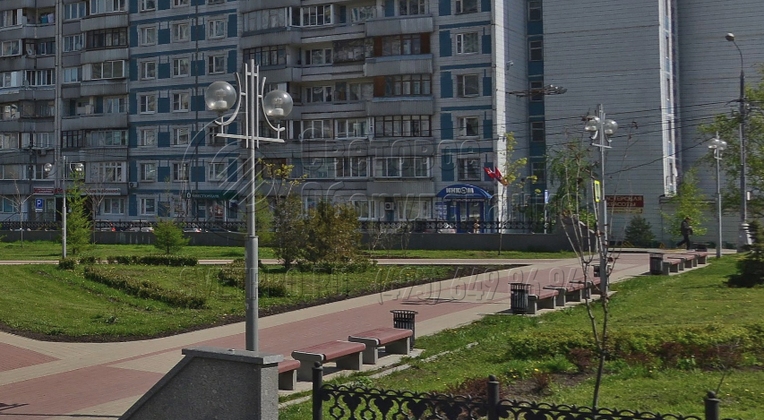

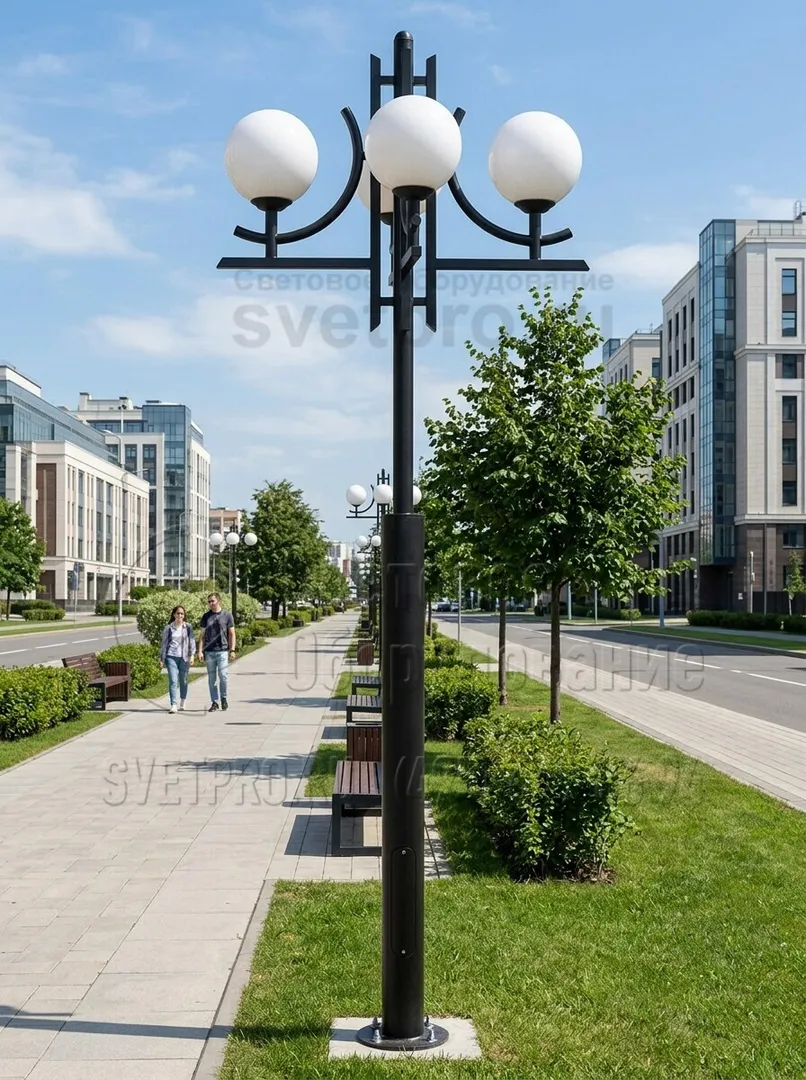

4. Улучшению внешнего вида конструкции, представленной на изображении, способствует отсутствие проводов в верхней части. Все кабели проложены внутри полого ствола и пустых выносов. Этот тип опоры адаптирован для использования торшерных СП. У них место установки располагается в нижней части. -

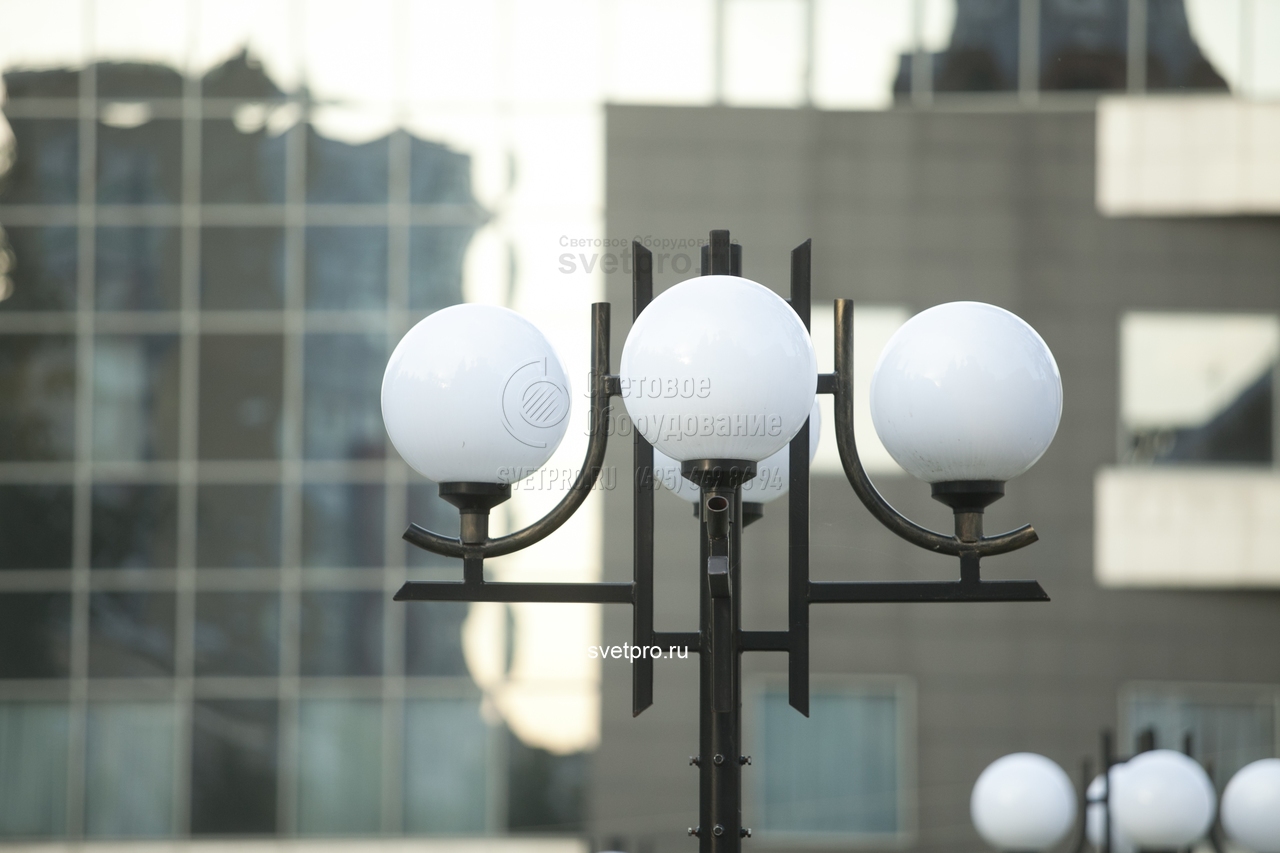

5. -

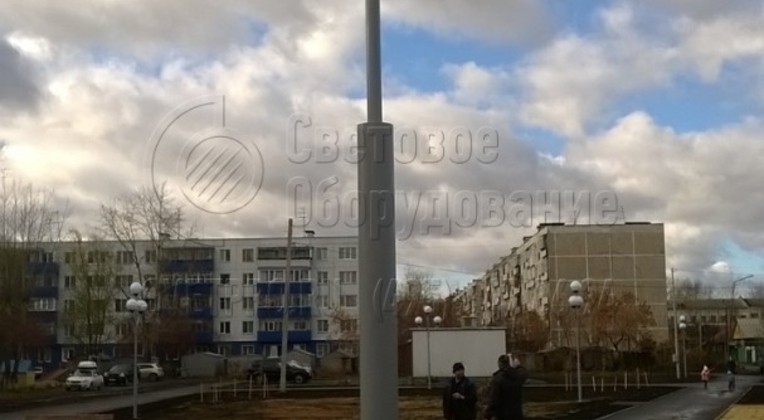

6. -

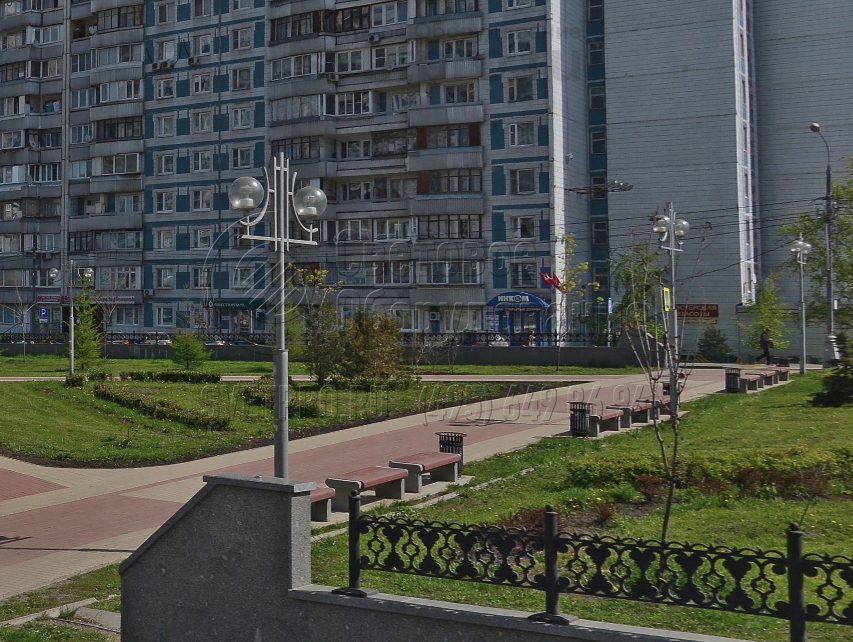

7. -

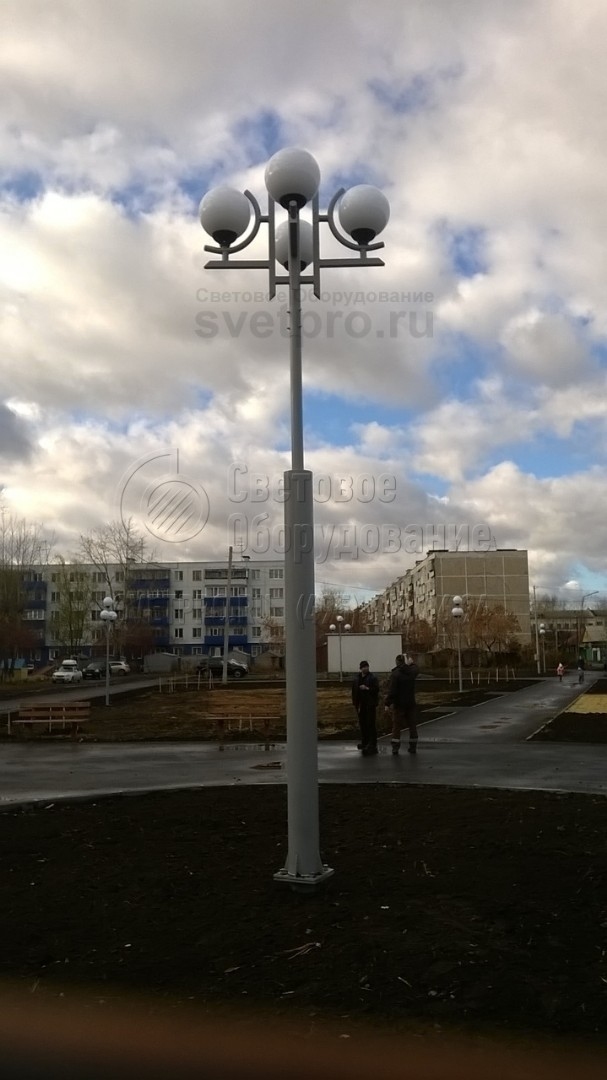

8. -
9. -
10. -
11. -
12.
