Модерн (серия 12) Кронштейн для консольных светильников

Главная > Каталог продукции > Стальные опоры и мачты > Кронштейны, оголовники > Модерн (серия 12) Кронштейн для консольных светильников
Область применения:
  • Функц. освещение улиц и дорог с высокой, средней и низкой интенсивностью движения; освещ-е дворов, набережных, аллей, бульваров, парков, скверов, коттеджных поселков, автозапр. станций, авт. парковок, прилегающих территорий общественных зданий.
Назначение:
  • Кронштейны, оголовники
Покрытие: Горячее цинкование
Материал: Трубный прокат
Артикул производителя: Модерн (серия 12)
Установка: На верхний торец опоры
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Звоните +7 (495) 649-86-94

как выбрать опору?

Фото с объектов

Таблица кодов заказа

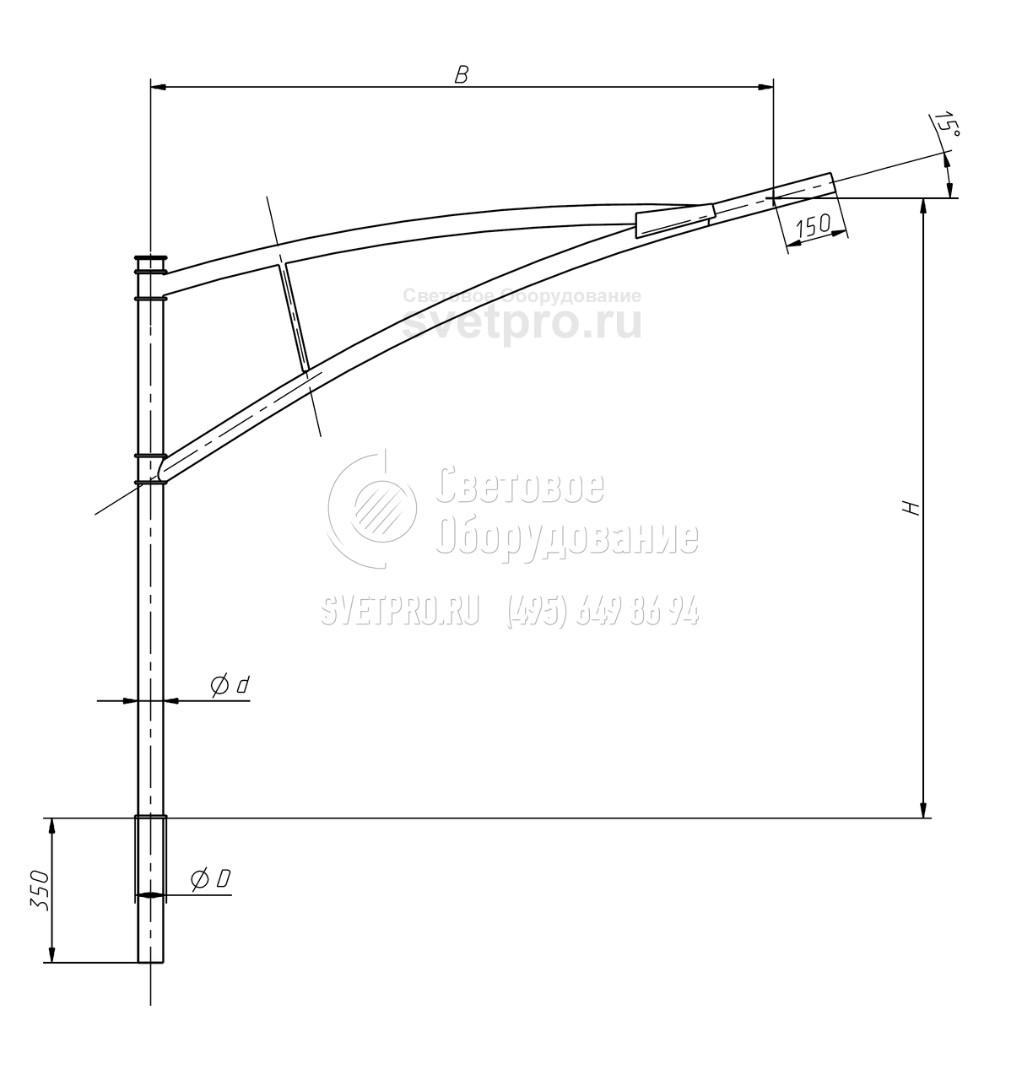

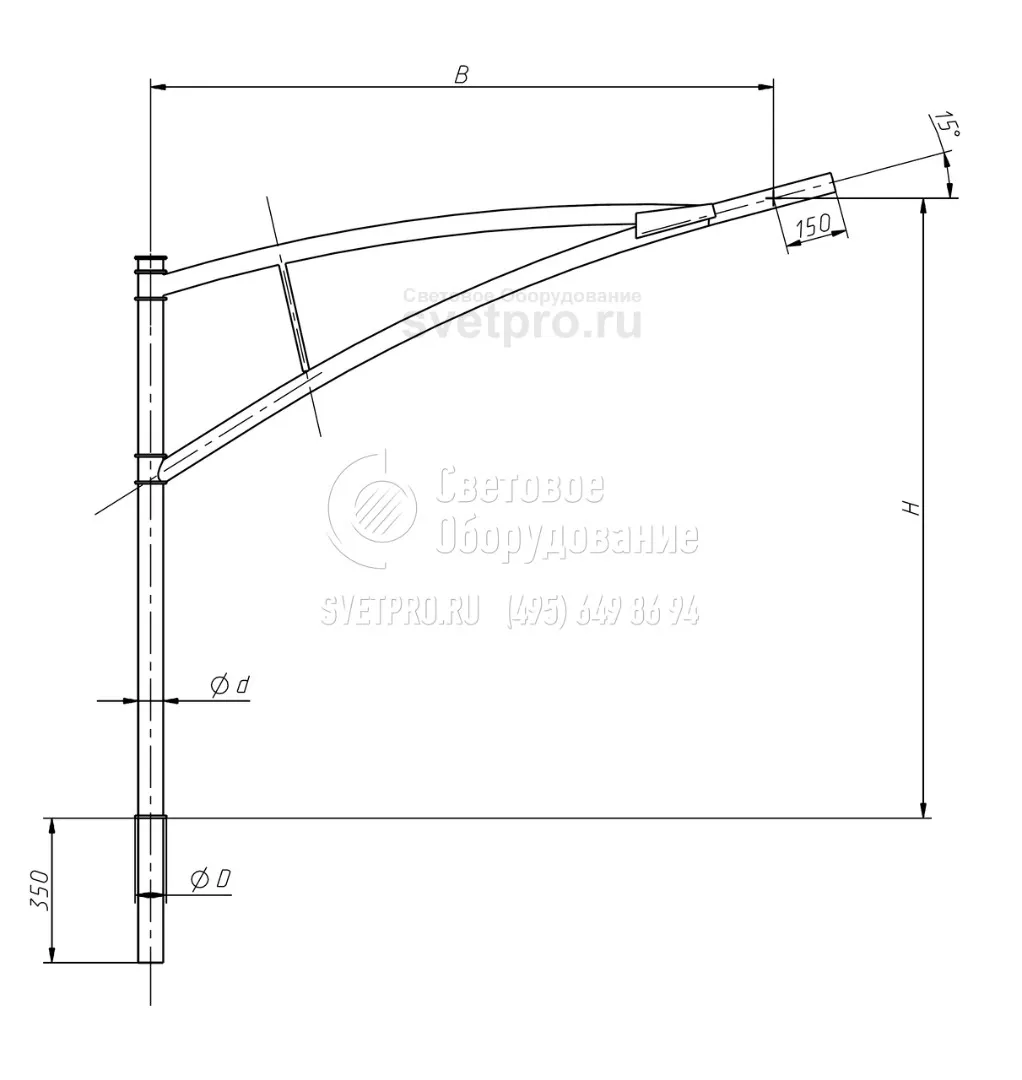

Кронштейны серии 12 для консольных светильников на круглоконические и граненые опоры

ОбозначениеH, ммB, ммD, ммd, ммМасса, кг (не более)
12.К1-1,0-2,0-Ф5 1000 2000 100 76 33,6
12.К1-1,0-2,0-Ф6 1000 2000 135 76 33,9
12.К1-1,5-2,0-Ф5 1500 2000 100 76 35,6
12.К1-1,5-2,0-Ф6 1500 2000 135 76 35,9
12.К1-2,0-2,0-Ф5 2000 2000 100 76 28,9
12.К1-2,0-2,0-Ф6 2000 2000 135 76 39,2

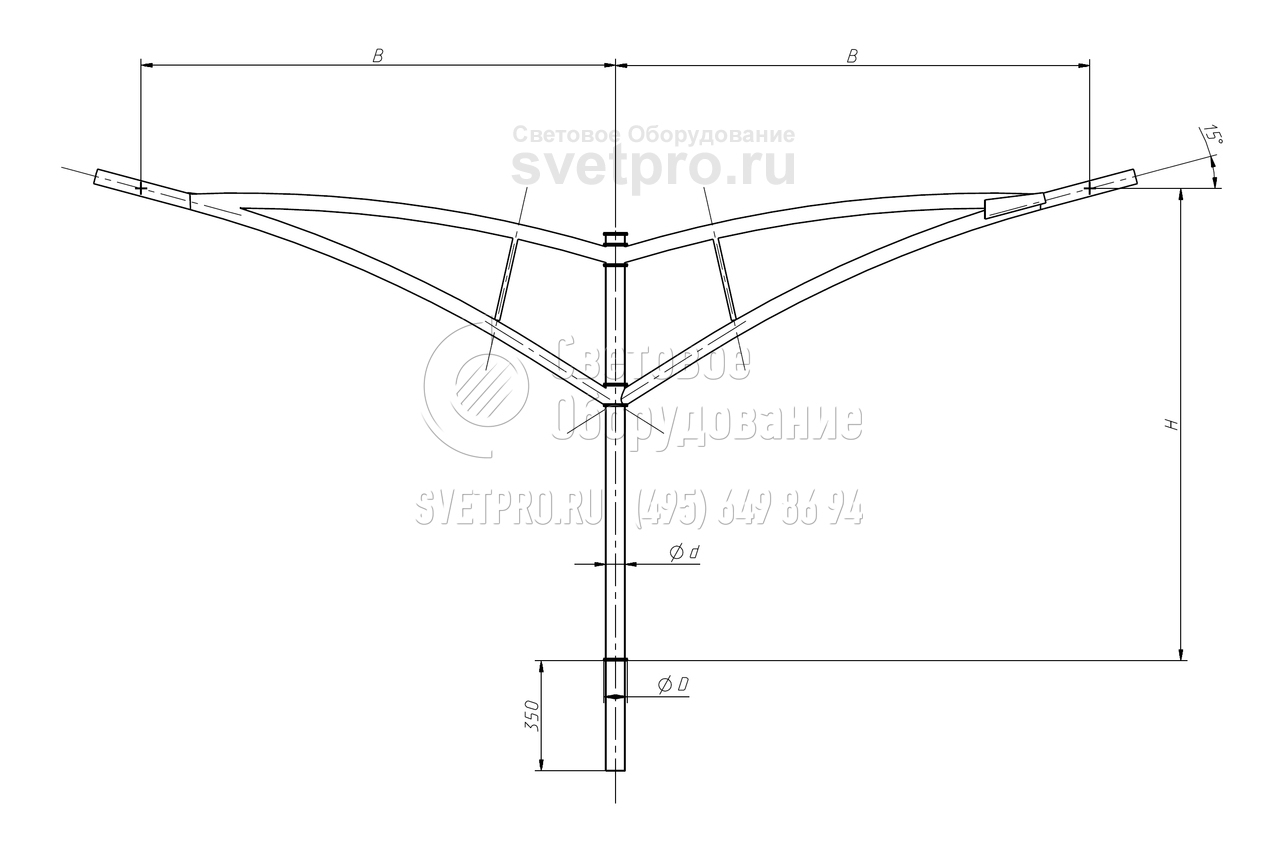

Кронштейны серии 12 для консольных светильников на круглоконические и граненые опоры

ОбозначениеH, ммB, ммD, ммd, ммМасса, кг (не более)
12.К2-1,0-2,0-/180-Ф5 1000 2000 100 76 56,8
12.К2-1,0-2,0-/180-Ф6 1000 2000 135 76 57,1
12.К2-1,5-2,0-/180-Ф5 1500 2000 100 76 58,8
12.К2-1,5-2,0-/180-Ф6 1500 2000 135 76 59,1
12.К2-1,8-2,0-/180-Ф5 1800 2000 100 76 60,6

ОПИСАНИЕ

Кронштейны серии 12 «Модерн» предназначены для установки консольных светильников в парках, в микрорайонах, на улицах, вдоль автомагистралей, возле автозаправок и автостоянок, на территориях коттеджных поселков и территориях промышленных комплексов. Они монтируются на конические и трубчатые опоры, оптимальный вариант высоты которых – от семи до двенадцати метров.

Кронштейны отличает оригинальный дизайн, благодаря которому они активно используются ландшафтными дизайнерами и архитекторами при разработке проектов организации освещения в новых зданиях и на прилегающих к ним участках. Защитное покрытие, нанесенное на изделия с помощью метода горячего цинкования, предохраняет конструкции от коррозии и вредного воздействия внешних факторов, а также способствует увеличению срока эксплуатации кронштейнов до тридцати лет. Если есть необходимость, поверхность изделий можно дополнительно обработать различными видами эмалей.

Кронштейны устанавливаются на верхний торец опоры и фиксируются на нем посредством монтажного блока (шпилек). Способ монтажа кронштейнов указывается в описаниях к опорам.

Кронштейны серии 12 «Модерн» оборудованы одним или двумя рожками. Максимальные параметры выноса и высоты изделий составляют два метра. Стандартный угол наклона кронштейнов – 15о.

Типы применяемых опор

Кронштейны данной серии могут устанавливаться на опоры всех типов.

Способ установки

Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.

Преимущества

  • Оригинальный дизайн кронштейна позволяет гармонично дополнить архитектурную композицию.
  • Различные типы крепления позволяют установить кронштейн на любую опору.
  • В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
  • Кронштейн может быть обработан декоративным лакокрасочным покрытием или эмалью (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).

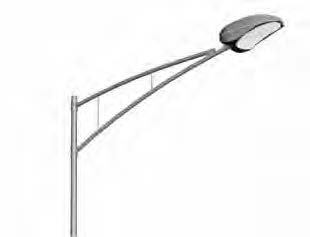

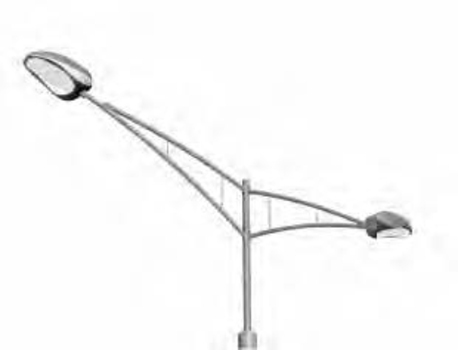

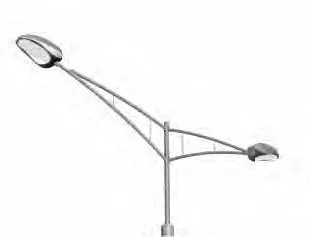

Однорожковые Двухрожковые

фото с объектов

Фотогалерея

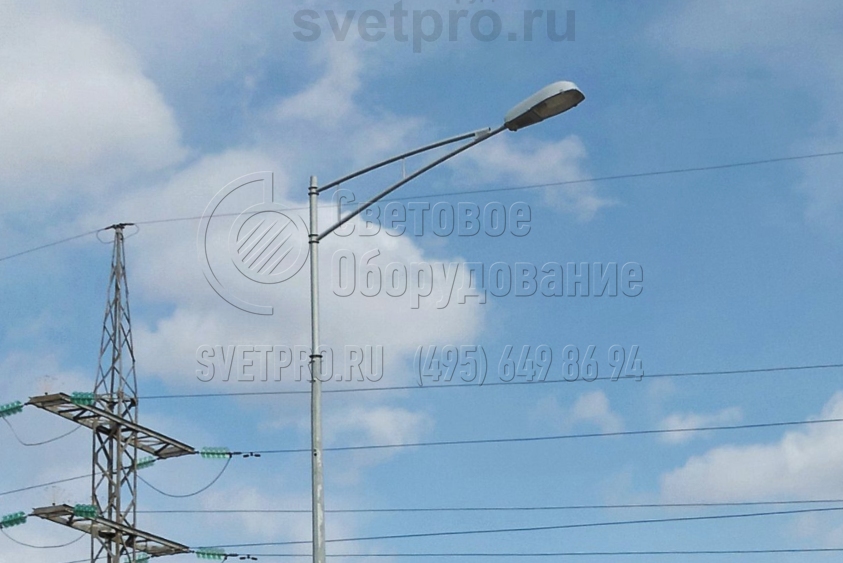

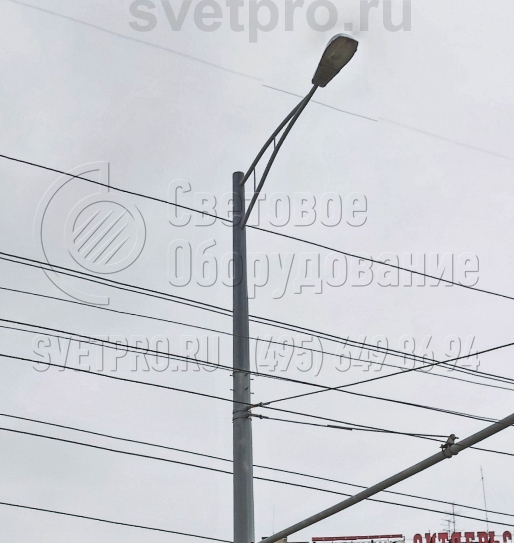

  • Кронштейн модификации «Модерн» подходит для установки на любые типы опор и используется в случае, когда нужно оформить улицы города в современном стиле. Изделие имеет два выноса, которые на конце соединены друг с другом и используются для установки одного осветительного устройства. 1. Кронштейн модификации «Модерн» подходит для установки на любые типы опор и используется в случае, когда нужно оформить улицы города в современном стиле. Изделие имеет два выноса, которые на конце соединены друг с другом и используются для установки одного осветительного устройства.

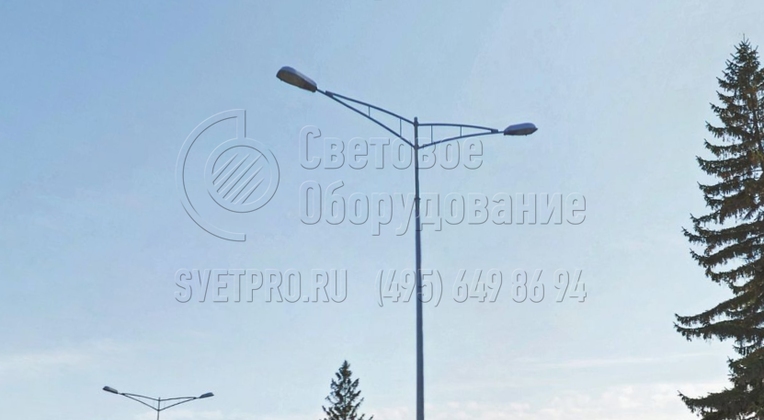

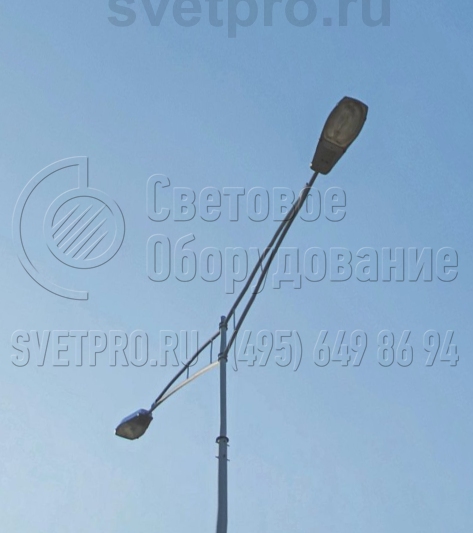

  • Кронштейн модели «Модерн» имеет сложную конструкцию. Основными элементами являются две консоли, которые сходятся под острым углом в месте установки светильника. Дополнительно имеются два вертикальных элемента, которые играют декоративную роль. Консоли крепятся к центральной детали. 2. Кронштейн модели «Модерн» имеет сложную конструкцию. Основными элементами являются две консоли, которые сходятся под острым углом в месте установки светильника. Дополнительно имеются два вертикальных элемента, которые играют декоративную роль. Консоли крепятся к центральной детали.
  • «Модерн» являются универсальными кронштейнами. Поэтому подходят для любых типов конструкций, что используются при создании сетей освещения. Заказчик при оформлении заявки на изготовление может самостоятельно выбрать тип и размер крепления для монтажа на оголовке корпуса. 3. «Модерн» являются универсальными кронштейнами. Поэтому подходят для любых типов конструкций, что используются при создании сетей освещения. Заказчик при оформлении заявки на изготовление может самостоятельно выбрать тип и размер крепления для монтажа на оголовке корпуса.

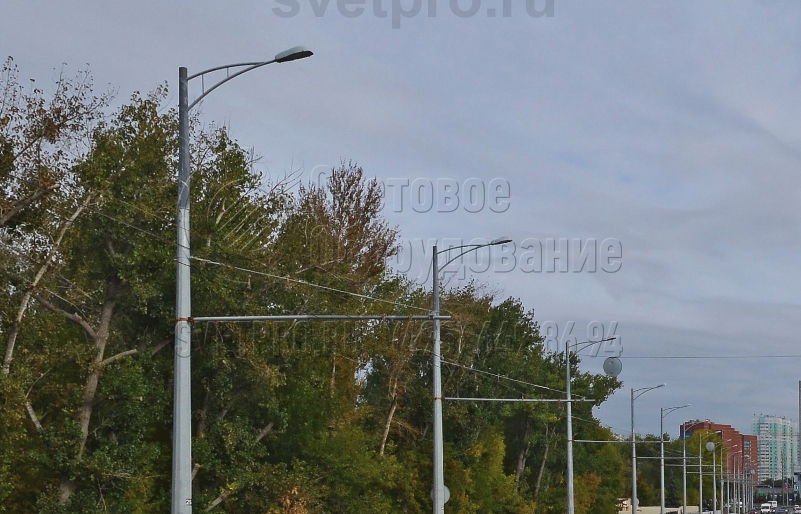

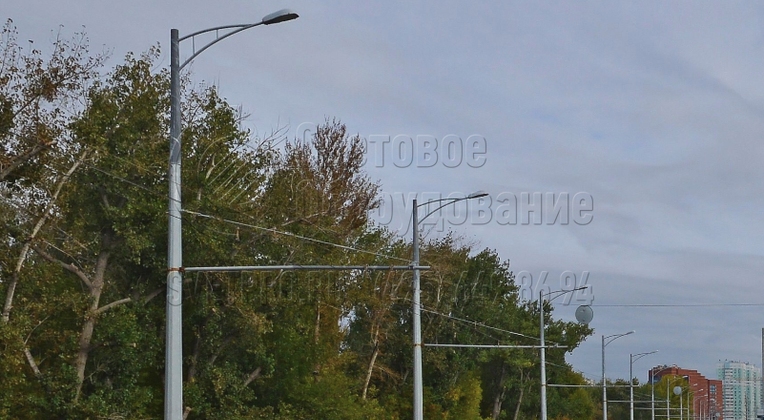

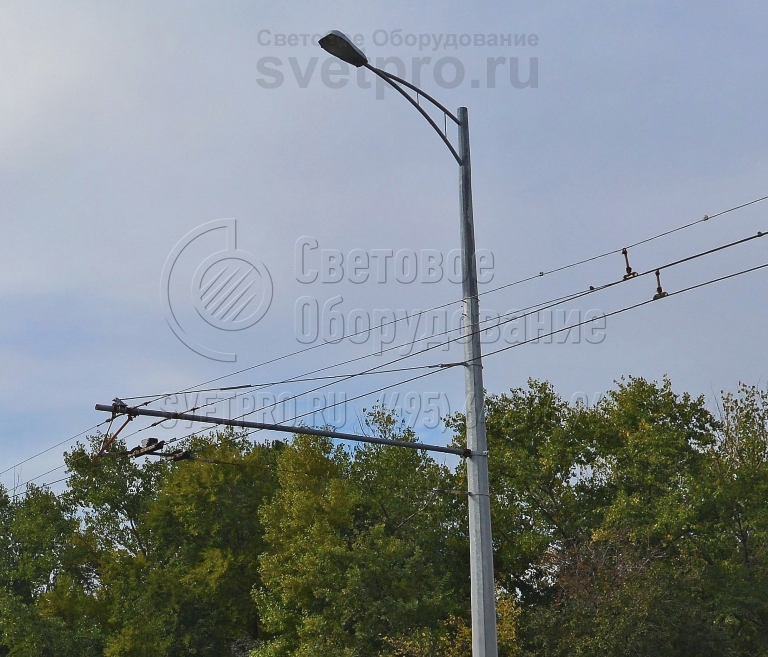

  • В представленном на изображении варианте кронштейн «Модерн» установлен на опоре с многогранным коническим корпусом. Она используется для прокладки контактных проводов трамваев и троллейбусов. Кронштейн в этом случае выступает в качестве декоративного элемента изделия. 4. В представленном на изображении варианте кронштейн «Модерн» установлен на опоре с многогранным коническим корпусом. Она используется для прокладки контактных проводов трамваев и троллейбусов. Кронштейн в этом случае выступает в качестве декоративного элемента изделия.

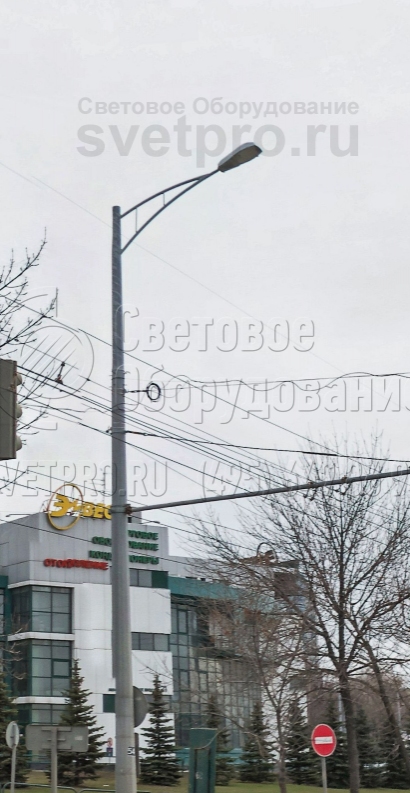

  • Кронштейны «Модерн» по своему внешнему виду похожи на жесткие консоли, с помощью которых подвешивается контактная сеть для троллейбусов. С их помощью можно создать красивую инженерную сеть, которая органично смотрится на улице и сочетается с другими деталями оформления города. 5. Кронштейны «Модерн» по своему внешнему виду похожи на жесткие консоли, с помощью которых подвешивается контактная сеть для троллейбусов. С их помощью можно создать красивую инженерную сеть, которая органично смотрится на улице и сочетается с другими деталями оформления города.

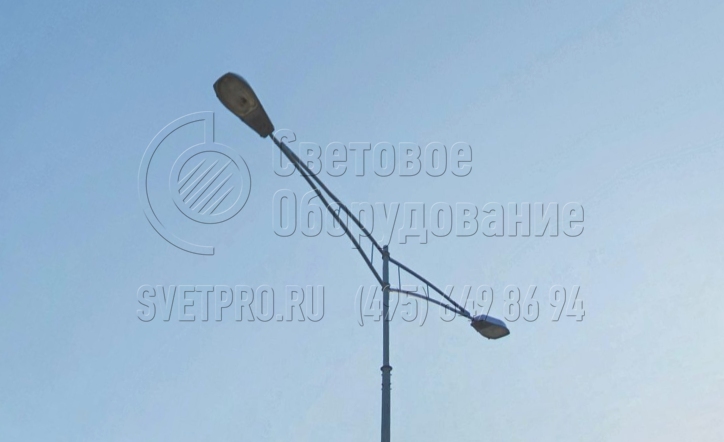

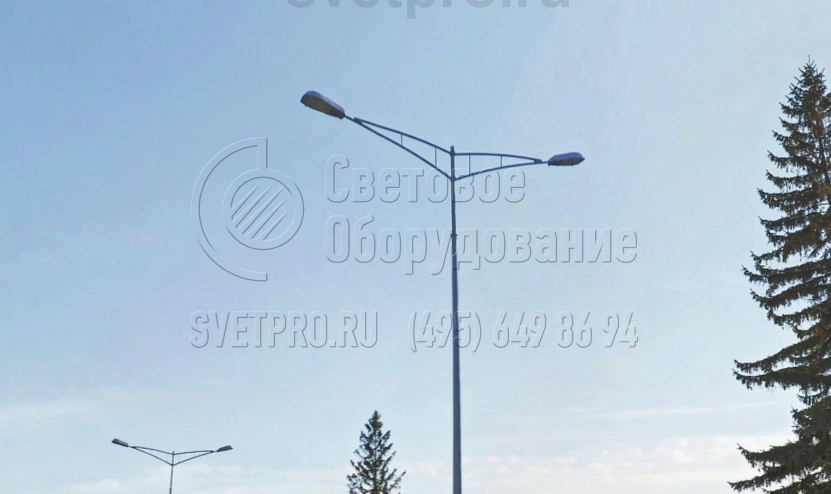

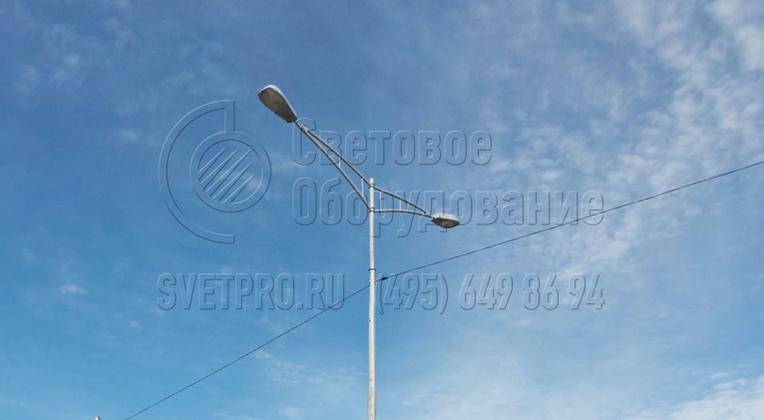

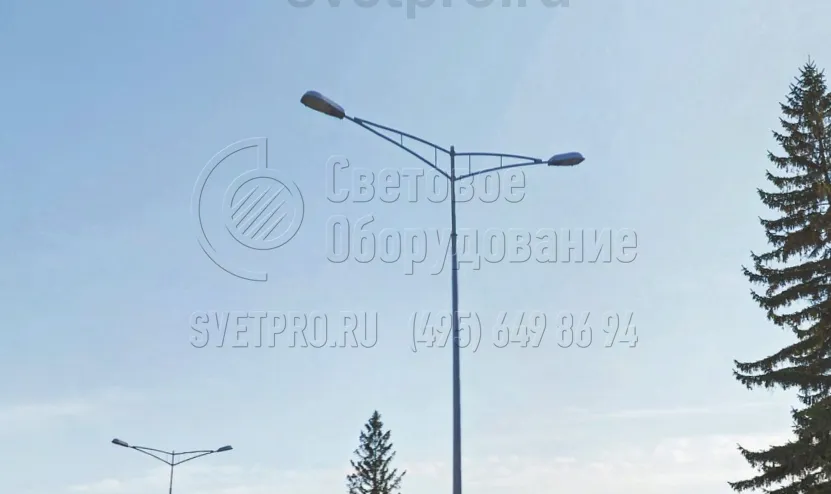

  • На этом изображении представлен вариант кронштейна типа «Модерн», на который крепятся два светильника. Они расположены с двух сторон корпуса. Вариант с двумя СП позволяет осветить большую площадку, две полосы движения на дороге при установке на центральной разделительной полосе. 6. На этом изображении представлен вариант кронштейна типа «Модерн», на который крепятся два светильника. Они расположены с двух сторон корпуса. Вариант с двумя СП позволяет осветить большую площадку, две полосы движения на дороге при установке на центральной разделительной полосе.

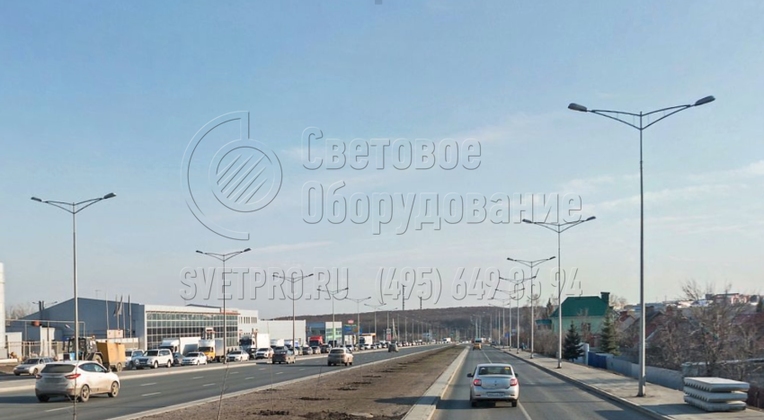

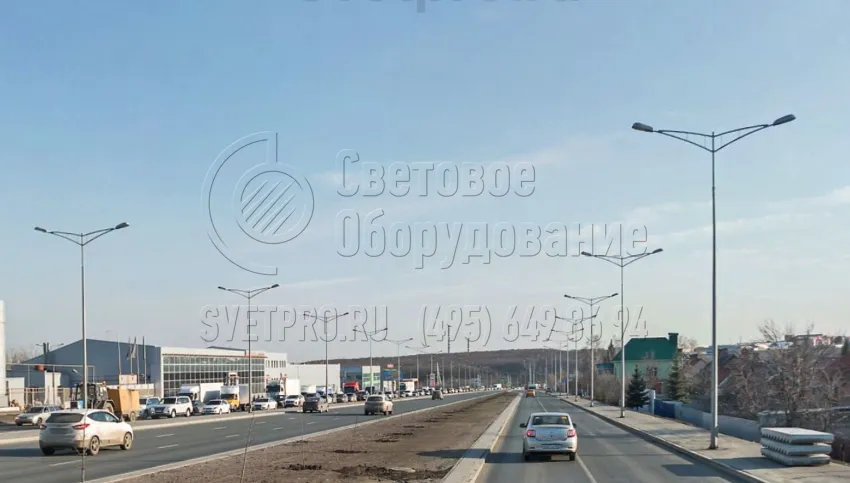

  • На изображении приведен пример использования стандартных несиловых опор, на верхушке которых установлены кронштейны типа «Модерн». Провода на этой фотографии не видны, так как уложены в траншеях под землей. Благодаря этому при столкновении автомобиля с опорой не происходит обрыва кабеля. 7. На изображении приведен пример использования стандартных несиловых опор, на верхушке которых установлены кронштейны типа «Модерн». Провода на этой фотографии не видны, так как уложены в траншеях под землей. Благодаря этому при столкновении автомобиля с опорой не происходит обрыва кабеля.
  • В представленном варианте на кронштейне модели «Модерн» установлен световой прибор с газоразрядной лампой. Его можно менять на модель со светодиодным источником света. Подходит любой СП, у которого монтажное отверстие располагается на боковой части корпуса и совпадает посадочный диаметр. 8. В представленном варианте на кронштейне модели «Модерн» установлен световой прибор с газоразрядной лампой. Его можно менять на модель со светодиодным источником света. Подходит любой СП, у которого монтажное отверстие располагается на боковой части корпуса и совпадает посадочный диаметр.
  • При заказе кронштейна типа «Модерн» одним из основных параметров является длина вертикальной детали, на которую крепятся консоли. В зависимости от длины этой части можно варьировать высоту размещения СП относительно поверхности земли независимо от длины корпуса опоры. 9. При заказе кронштейна типа «Модерн» одним из основных параметров является длина вертикальной детали, на которую крепятся консоли. В зависимости от длины этой части можно варьировать высоту размещения СП относительно поверхности земли независимо от длины корпуса опоры.
  • Для установки кронштейна типа «Модерн» на коническую опору используется вертикальный элемент изделия. Он вставляется в оголовок до тех пор, пока в верхний срез не упрется ограничительная шайба. Крепление производится с помощью болтов, которые вкручиваются в корпус опоры. 10. Для установки кронштейна типа «Модерн» на коническую опору используется вертикальный элемент изделия. Он вставляется в оголовок до тех пор, пока в верхний срез не упрется ограничительная шайба. Крепление производится с помощью болтов, которые вкручиваются в корпус опоры.
  • На представленном изображении хорошо видны болты, с помощью которых крепится кронштейн типа «Модерн». Плюс такого соединения в том, что оно остается разборным. Можно демонтировать изделие с опоры без разрушения обеих деталей для повторного использования или замены. 11. На представленном изображении хорошо видны болты, с помощью которых крепится кронштейн типа «Модерн». Плюс такого соединения в том, что оно остается разборным. Можно демонтировать изделие с опоры без разрушения обеих деталей для повторного использования или замены.
