Стойка светофорная

Главная > Бренды > Opora Engineering > Стойка светофорная
Область применения:
  • Стойки предназначены для обеспечения безопасности дорожного движения при помощи установки светофоров.
Назначение:
  • Опоры освещения
Артикул производителя: СС
Установка: Непосредственно на стойку или с выносом над проезжей частью.
Покрытие: Горячее цинкование
Размер фланца: 395-500 мм
Вес: 173-380 кг
Высота: 6-8 м

Производитель «Opora Engineering», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

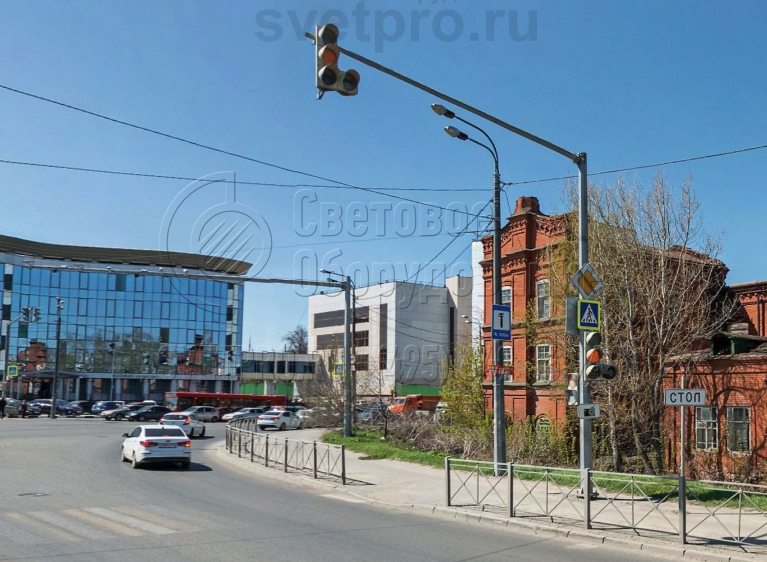

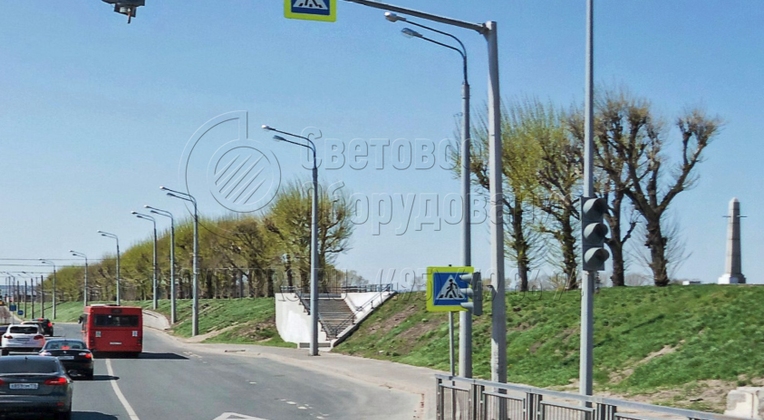

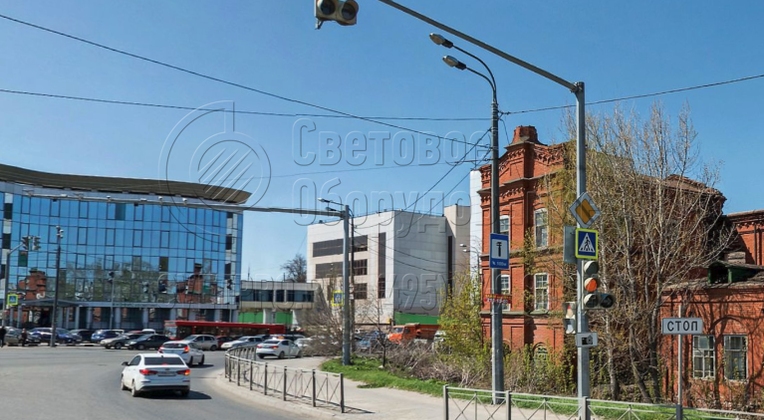

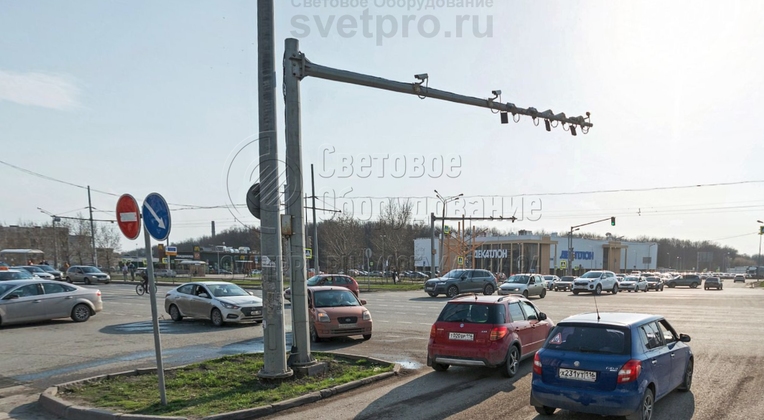

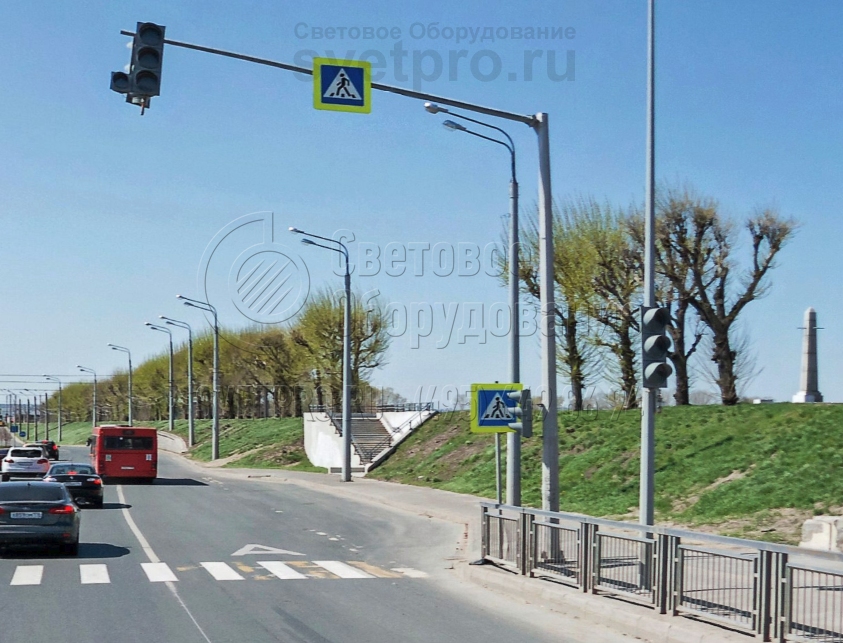

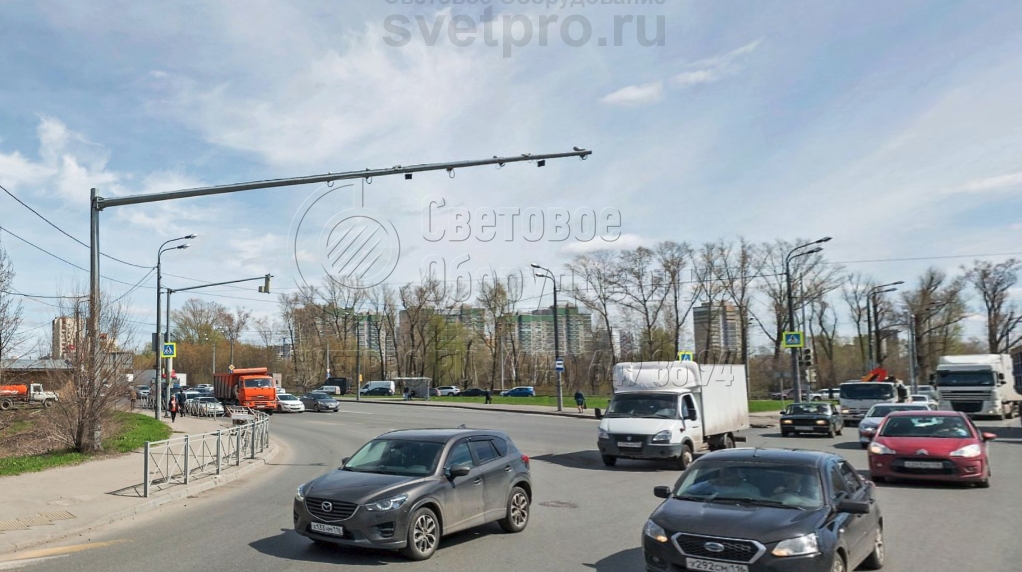

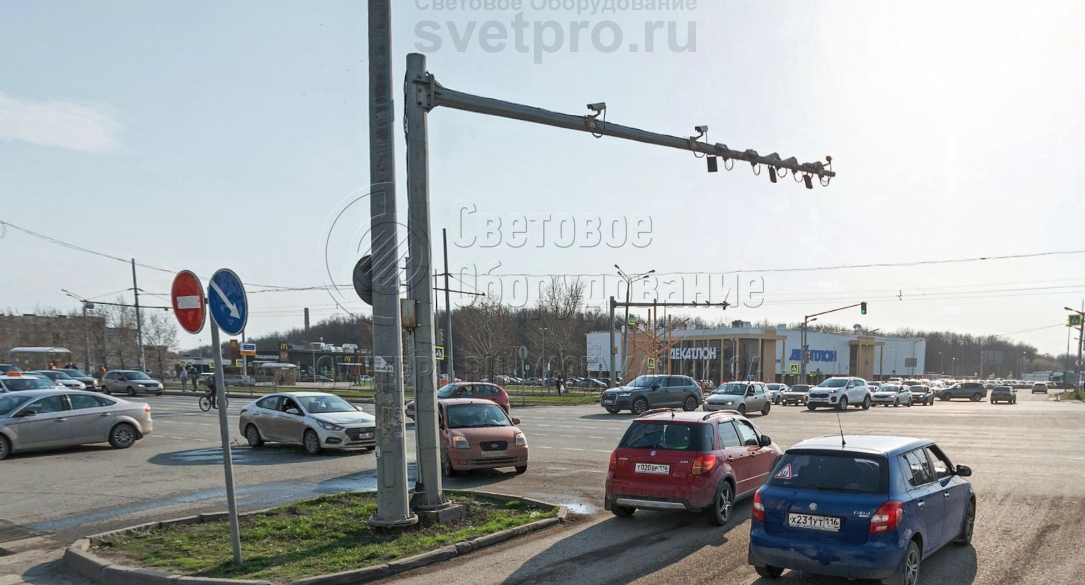

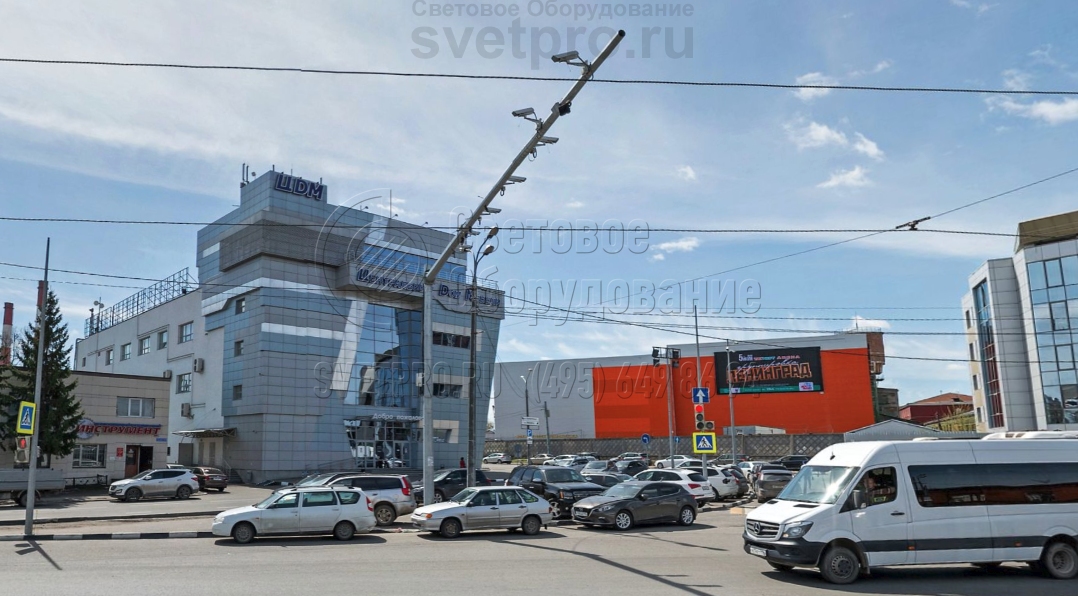

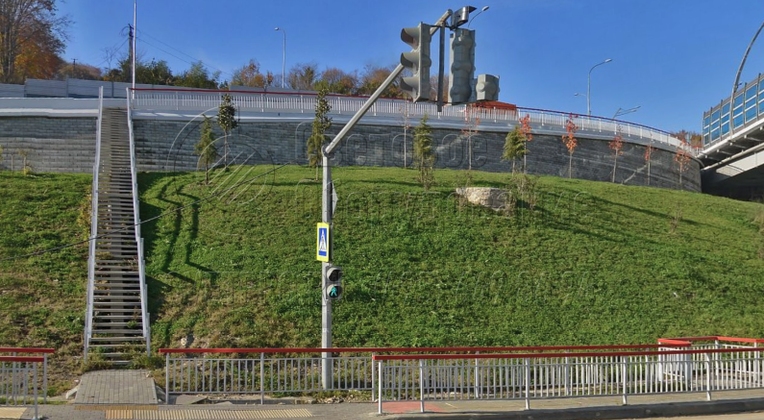

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначение опорыНаименование закладного элемента фундаментаМасса*, кгH, ммh1, ммL, ммd, ммА, ммБ, ммВ, ммГ, мм
СС-6/6 СС-6,0/6,0-1**-ц ЗФ-30/8/Д380-2,5-б 173 6000 2500 6000 М30 500 380 450 100
СС-6,6/6 СС-6,6/6,0-1**-ц ЗФ-30/8/Д380-2,5-б 176 6500 2500 5700 М30 500 380 450 100
СС-7/3,5 СС-7,0/3,5-1**-ц ЗФ-24/8/Д310-3,0-б 240 7000 3000 3500 М24 400 310 434 117
СС-7/5 СС-7,0/5,0-1**-ц ЗФ-24/8/Д310-3,0-б 260 7000 3000 5000 М24 400 310 434 117
CC-7,5/6 CC-7,5/6,0-1**-ц ЗФ-24/8/Д310-3,0-б 170 7500 3000 6000 М24 395 310 450 100
СС-8/7 СС-8,0/7,0-1**-ц ЗФ-30/8/Д380-3,0-б 380 8000 3000 7000 М30 495 380 434 117
СС-8,15/6,5 СС-8,15/6,5-1**-ц ЗФ-24/8/Д310-3,0-б 193 8150 3000 6500 М24 395 310 450 100

H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.

ОПИСАНИЕ

Светофорные стойки представляют собой металлическую опору, предназначенную для укрепления корпуса светофора. Это трубы разного диаметра и различной длины с трубчатым, коническим круглым или граненым стволом, верхняя часть которых закрывается заглушкой.и чугуна.

Стойка для светофора может покрываться алюминиевой краской, повышающей видимость светофора на расстоянии при плохих погодных условиях или в темное время суток.

Конструкции имеют прямую или г-образную форму. При г-образной форме стойки опора дополняется выносной консолью, позволяющей поместить корпус светофора прямо над трассой.

Величина и конструктивные особенности оборудования зависят от требований к его эксплуатации. Стойка может быть оснащена дополнительными консолями и кронштейнами, позволяющими укрепить головку светофора в соответствии со способом его применения.

Стойки устанавливаются на железобетонный фундамент, параметры которого ориентированы на условия эксплуатации светофора и характер грунта.

НАЗНАЧЕНИЕ

Возможна установка светофоров как непосредственно на стойку, так и с выносом над проезжей частью для увеличения обзорности. На данные стойки возможна также установка систем видеонаблюдения, светосигнальных знаков (световые табло, дорожные знаки и т. п.) и декоративных элементов.

Особенности конструкции

Стойка светофорная имеет два варианта исполнения: с выносной консолью (кронштейном) и без нее. Первый вариант предназначен для выноса оборудования относительно оси стойки, второй вариант – для непосредственной установки оборудования на стойку. В стандартном ряде представлены стойки под один светофор с высотой их установки до 10 м и вылетом до 12 м. Под заказ возможна разработка стоек под большее количество приборов, с высотой их установки до 12 м и вылетом до 15 м. Конструкция стоек рассчитана на подземный подвод кабелей (питания, сигнализации, передачи данных и т. п.). Материал стойки выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011 «Стальные конструкции».

Покрытие

Антикоррозионное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации. Стойка может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032–74.

Монтаж и установка стоек

Стойки, имеющие в своем составе кронштейны (консоли), поставляются в разобранном виде и требуют сборки на месте монтажа. Крепежные элементы поставляются комплектно. Сборка осуществляется в соответствии с сопроводительной документацией. Установка опор осуществляется на закладной элемент вмонтированный в железобетонный фундамент. Закладные элементы необходимо заказывать отдельно (рекомендованный элемент указан в таблице).
Основные параметры фундамента определяются исходя из климатических условий района эксплуатации, параметров грунта и нагрузок на стойку с помощью расчета.

Установка оборудования

Монтаж и подключение оборудования производится в соответствии с его инструкцией на установленных в рабочее положение стойках. Для подключения к электросети и разделки кабелей в теле опоры предусмотрен ревизионный лючок с планкой для установки электрооборудования и точкой заземления.

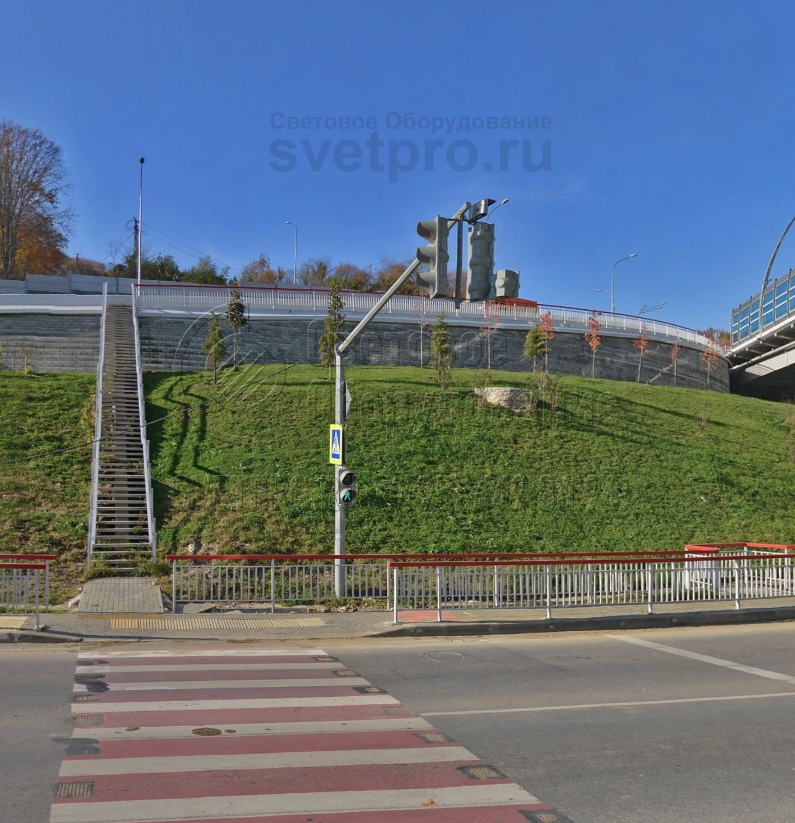

фото с объектов

Фотогалерея
