ВГМ-20 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 20 метров

Главная > Каталог продукции > Стальные опоры и мачты > Молниеотводы > ВГМ Молниеотводы на базе высокомачтовых опор с мобильной короной > ВГМ-20 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 20 метров
Область применения:
  • Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.
Назначение:
  • Молниеотводы
Артикул производителя: ВГМ-20
Количество световых приборов: 6-10
Установка: На фундамент, состоящий из закладного металлического элемента и бетона
Материал: Листовая сталь
Покрытие: Горячее цинкование
Размер фланца: 700 мм
Нижний диаметр: 500 мм
Высота: 20 м
Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначениеОбщая высота, м
(ВМО+МОТ)
Высота
МОТ, м
На базе
опоры
Нижний
диаметр,
мм
Размер
опорного
фланца, мм
Межцентровое
расстояние
отверстий, мм
ВГМ-20 ВГМ-15-М5 20 5 ВМО-15 500 700 600

ОПИСАНИЕ

Стальной молниеотвод ВГМ-20 представляет собой высокомачтовую опору, дополненную высоким стержнем молниеприемника. Помимо подвижной рамы со светотехникой в верхней части столба устанавливается шпиль молниеотвода.

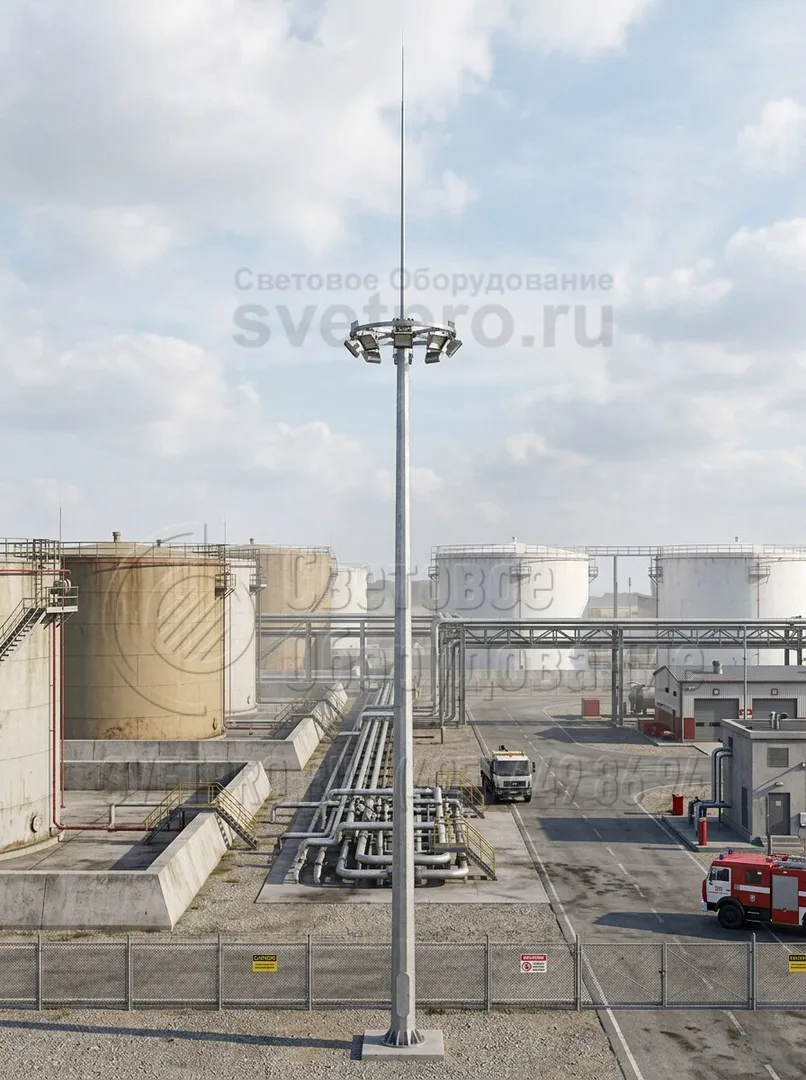

ВГМ-20 востребована на территориях, требующих организации качественного наружного освещения и защиты от удара молний – автозаправки, предприятия химпромышленности, газо- и нефтенаполнительные станции. Усиленная конструкция столба позволяет расположить в верхней его части высокий шпиль молниеотвода.

Изделие изготавливается из листового стального проката путем гибки и образования одного-двух сварных швов. Защиту металла от ржавчины обеспечивает последующая обработка методом горячего цинкования. Полученный наружный слой препятствует появлению коррозии и увеличивает срок использования опоры.

Установка ВГМ-20 осуществляется на бетонный фундамент с заранее помещенным внутрь металлическим закладным элементом. Параметры основания рассчитываются индивидуально по конструкции опоры.

фото с объектов

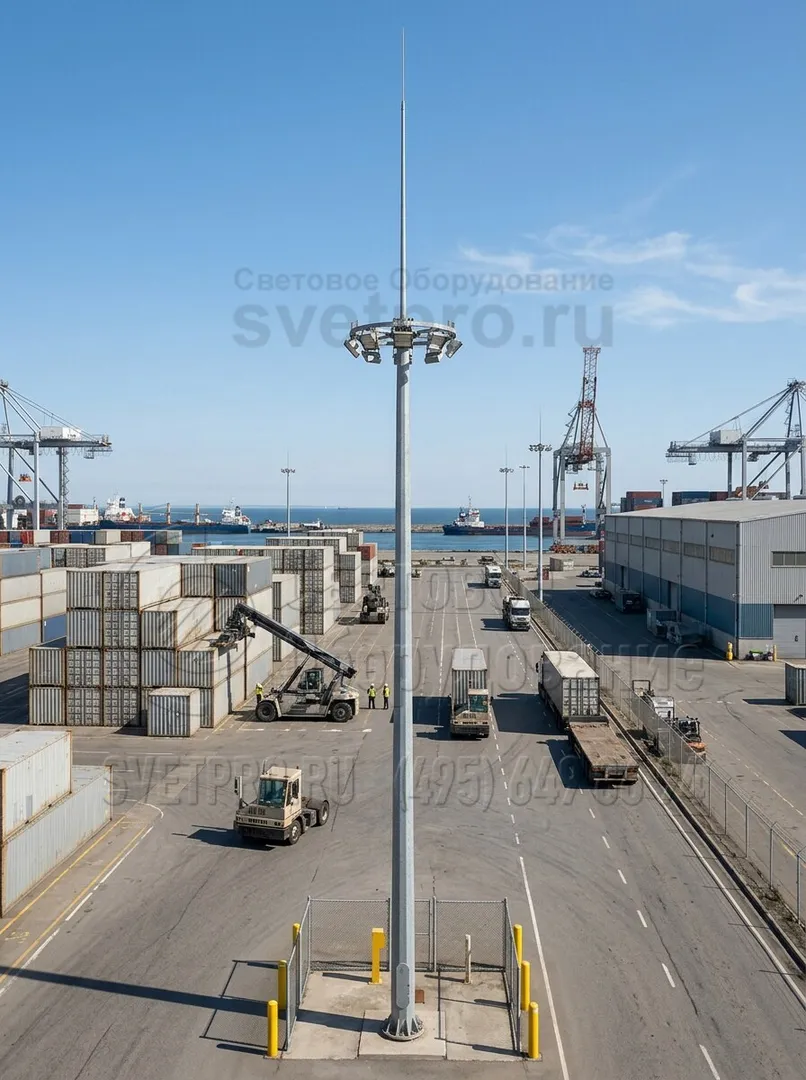

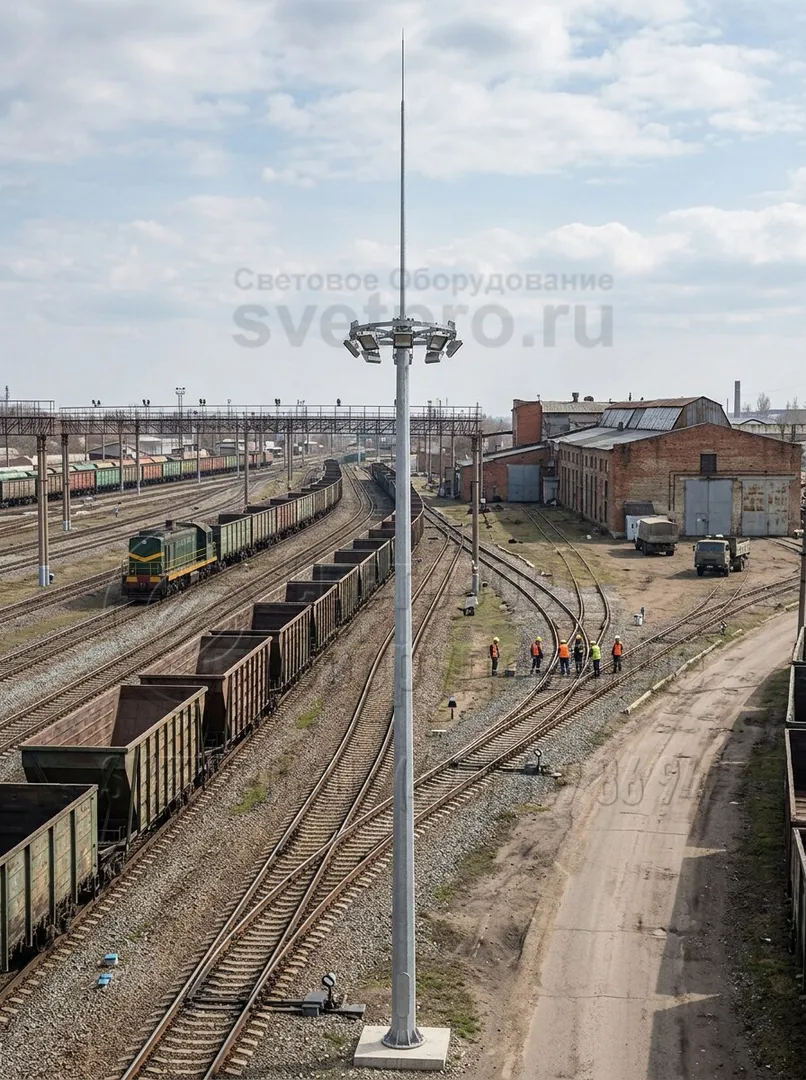

Мачты с мобильной короной на объектах
