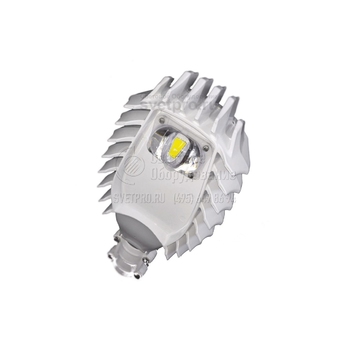

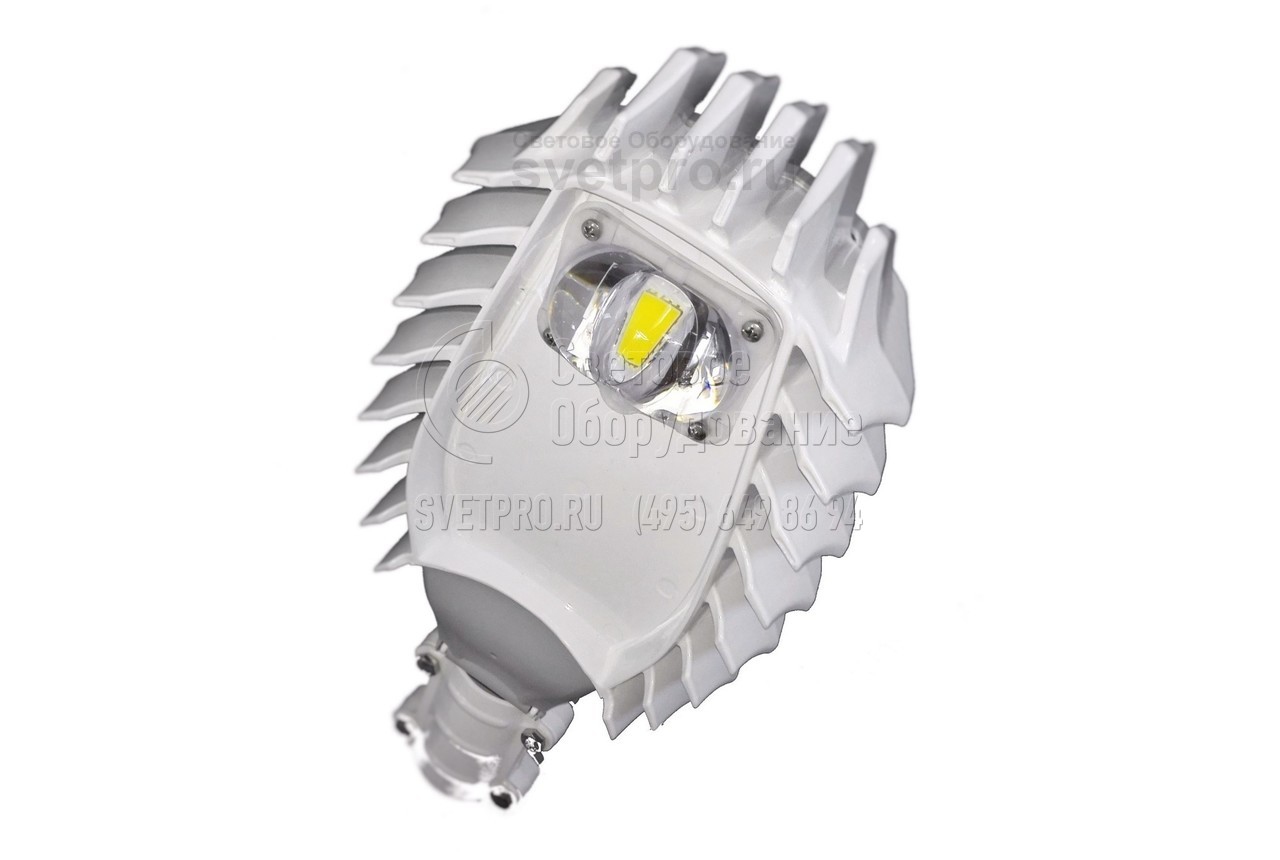

Pandora LED 520AEG-80 Уличный светодиодный светильник

Главная > Бренды > Pandora LED > Pandora LED 520AEG-80
Область применения:
  • Освещение автодорог, пешеходных зон, улиц и других территорий в условиях теплого и умеренно холодного климата (УХЛ, согласно ГОСТ 15150-69).
Назначение:
  • LED Консольные светильники
Источник света: Светодиоды (LED)
Номинальное напряжение: 78-265 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: Pandora LED 520AEG-80
Мощность: 20-80 Вт
Гарантийный срок: 5 лет
Индекс цветопередачи: 70 Ra
Цветовая температура: 4300 К
Световой поток: 10320 лм
Габаритные размеры: см. таблицу

Производитель «Pandora LED», Россия

Цена: ОПТ/Розница

Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Модель Pandora LED 520AEG-80 – современное инженерное решение при освещении улиц, дорог, пешеходных зон, мест парковки, дворов, прилегающих участков.

Эффективное использование оптического потенциала обеспечивает консольный монтаж. Угол отклонения от горизонтальной поверхности, обеспечиваемый кронштейном (Ø≤50 мм) должен быть от 15о до 75о. Так реализуется вентиляция корпуса и очистка от загрязнений.

В состав изделия входит светодиодный модуль, источник питания, автоматика управления, GPS приемник. Ресурсов источника питания достаточно для работы в сетях с перепадами до 78 и 265 В. Предусмотрена защита от импульсов (2000 В) и перенапряжения (400 В). Аварийная сигнализация (пульсация света) свидетельствует о выявлении при самодиагностике модуля нарушений работы. Максимальное значение мощности – 80 Вт, светового потока – 10 320 лм. При автоматическом регулировании освещенности мощность снижается до 20 Вт. Дальность связи при настройке светильника – до 70 м.

Герметичность Pandora LED 520AEG-80 – IP65. Тип светораспределения – широкое. Невысокий вес изделия (4,1 кг) обеспечивают электронные компоненты, светодиоды и алюминиевый корпус. Полимерсодержащее покрытие – защита от коррозии.

Преимущества

  • высокая базовая светоотдача (светоэффективность)
  • корректная цветопередача, бесшумность во время работы
  • отсутствие стробоскопического эффекта,
  • устойчивость к вибрации
  • стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
  • устойчивость к внешним механическимвоздействиям, вибрациям и вандализму
  • имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.

Конструкция

Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптической камеры.
Для защиты органов зрения все переключения мощности светильника производятся плавно. Светильники модели Pandora LED 520AEG-80/4300 имеют устройство аварийного оповещения о неисправности, в случае выхода из строя одного из модулей светильник начинает поочерёдно мигать световыми модулями.
При включении светильника в дневное время, он автоматически переключается на 30 мин. в тестовый режим 10% мощности, что позволяет проводить работы по обслуживанию светильников с минимальным потреблением энергии.

Пример записи обозначения светильников при их заказе или в документации изделия:

Pandora LED 520AEG-80/4300

Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
A – наличие автоматики управления
E –тип используемых линз.
G – наличие GPS (GPS/Глонасс) приёмника
80 - максимальная потребляемая мощность
4300 – цветовая температура матриц (К)

Комплектность поставки

Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.

Технические характеристики

Световой поток, Lm 10320
Потребляемая мощность, W 20-80
Напряжение питания, V 78-265
Тип питающей сети однофазная, переменого тока
Допустимый диапазон частоты питающей сети, Гц 47-63
Коэффициент мощности, не менее 0,98
Пусковой ток, А 20
Длительность импульса, сек. 0,025
Оптический КПД светильника, не менее, % 90
Индекс цветопередачи, Ra 70
Наличие дистанционного управления BlueTooth 4.0
Автономное судочное регулирование да
КСС "Ш" (широкая)
Степень защиты (IP) 65
Вид климатического исполнения УХЛ-1
Крепление установка на трубу, диаметр до 50 мм
Рекомендуемая высота расположения 6-12 метров
Наличие датчика освещенности -
Диапазон рабочих температур, °С от - 45 до + 45
Масса(кг) 4,1
Габаритные размеры ВхШхГ(мм) 464х219х116
Рекомендуемая высота расположения (м) 6-8
Материал корпуса литой алюминий
Тип защитного стекла оптики поликарбонат
Ресурс работы (ч) 50 000
Количество светодиодных матриц, шт 2
Количество блоков питания, шт 1
Защита от превышения напряжения питания до 1000 В
Защита от кратковременных импульсов напряжения  до 2000V
Защита по длительному перенапряжению  до 400V
Цветовая температура, К 4300
Цвет белый, возможно изг. в cером цвете
Заменяемый аналог ДРЛ-250 (400), ДНаТ-150 (250)
Световая эффективность светильника, лм/Вт, не менее:
При 100% мощности 129
При 75% мощности 132
При 50% мощности 151
При 30% мощности 159
Номинальный световой поток, Лм, не менее:
При 100% мощности 10320
При 75% мощности 7890
При 50% мощности 6050
При 30% мощности 4290
Гарантийные обязательства 5 лет

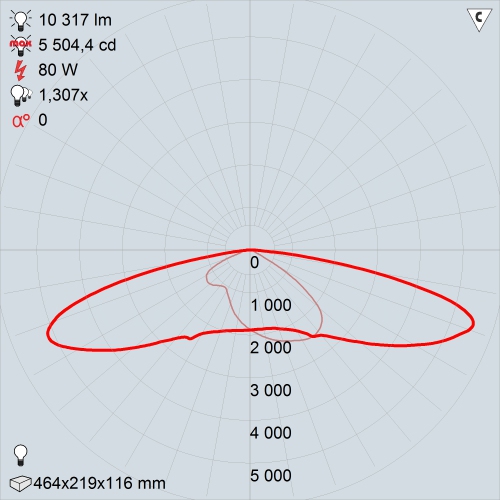

КСС

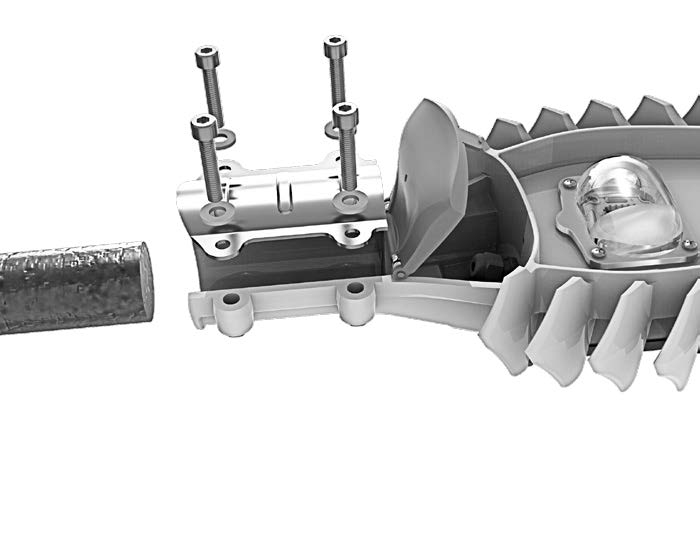

Руководство по монтажу

Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.

  • Откройте крышку 3 в направлении, указанном стрелкой.
  • Оденьте светильник на трубу кронштейна.
  • Закрепите светильник на трубе болтами 1.
  • Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
  • Закройте крышку 3.

Инструмент

1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм

Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.

Обслуживание светильников

Светильник Pandora LED 520AEG-80/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.

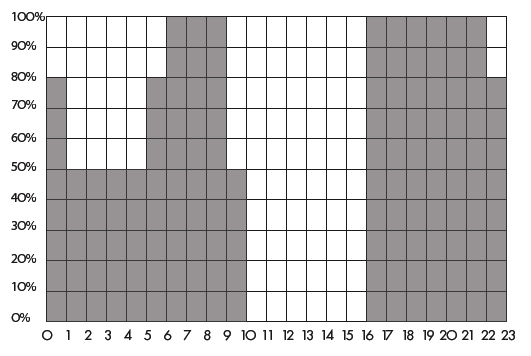

Суточное регулирование

Данная модель светильника позволяет управлять яркостью в автоматическом режиме в зависимости от времени. Заводские настройки регулирования приведены на рисунке. При указанном автоматическом суточном регулировании учитывается также время рассвета и заката.

Указание мер безопасности

Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления.
Регулярно проверяйте электрические соединения и целостность электропроводки.
Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник.
Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

Соответствует техническим условиям ТУ 3461-001-55684712-2012 и признан годным к эксплуатации.
