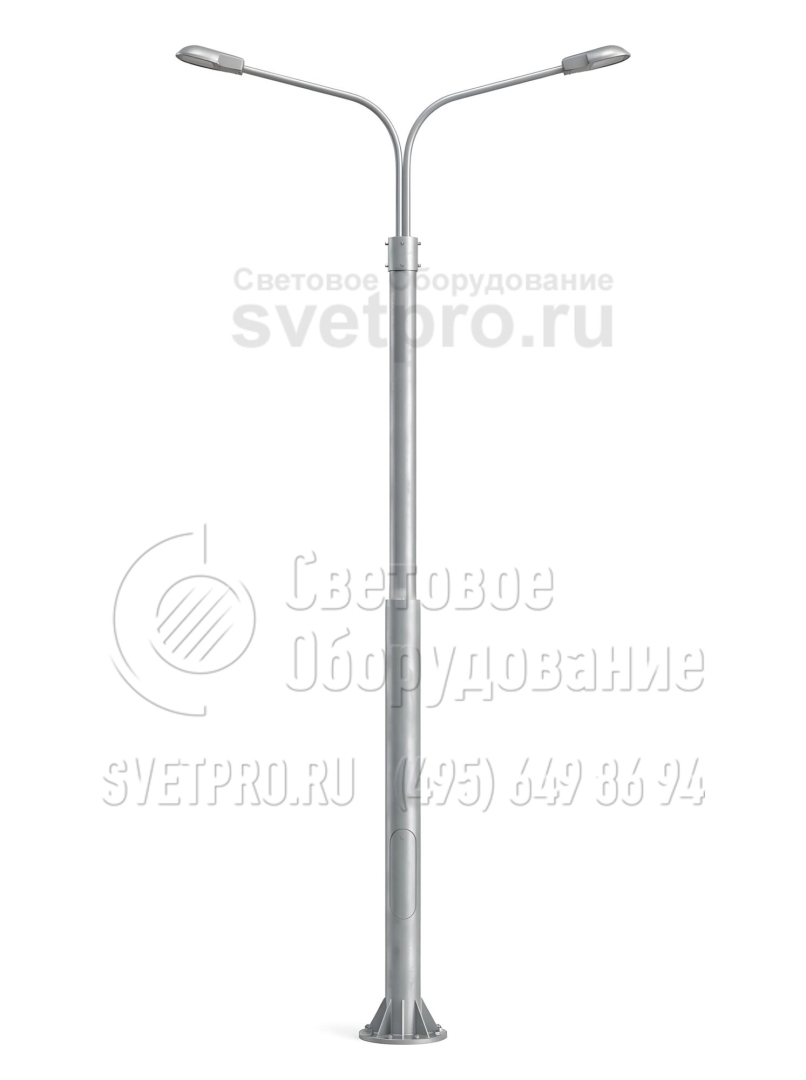

СФ-300-8,5 Опора силовая фланцевая трубчатая высота 8,5 метров
Цена*:
от
90 598
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
СФ-300-8,5 относится к силовым конструкциям, предназначаемых для подвеса самонесущих проводов, размещения кронштейнов со светотехникой и организации освещения различных городских объектов и территорий. Трубчатые опоры применяются для воздушного подвода проводов, могут использоваться как промежуточные при создании цепи ЛЭП.
Для изготовления модели СФ-300-8,5 используется качественный трубный прокат, подбираемый согласно условиям эксплуатации оборудования. Конструкция столба состоит из 2-х опор, имеющих разный диаметр. Металлическая поверхность обрабатывается методом горячего цинкования, что обеспечивает защищенность от коррозии и негативного воздействия внешних факторов.
На вершине размещаются кронштейны со светотехникой. Фланцевый тип изделия предполагает установку на бетонное основание с расположенным внутри закладным металлическим элементом. Для соединения опорной конструкции и закладной детали применяется специальный монтажный комплект.

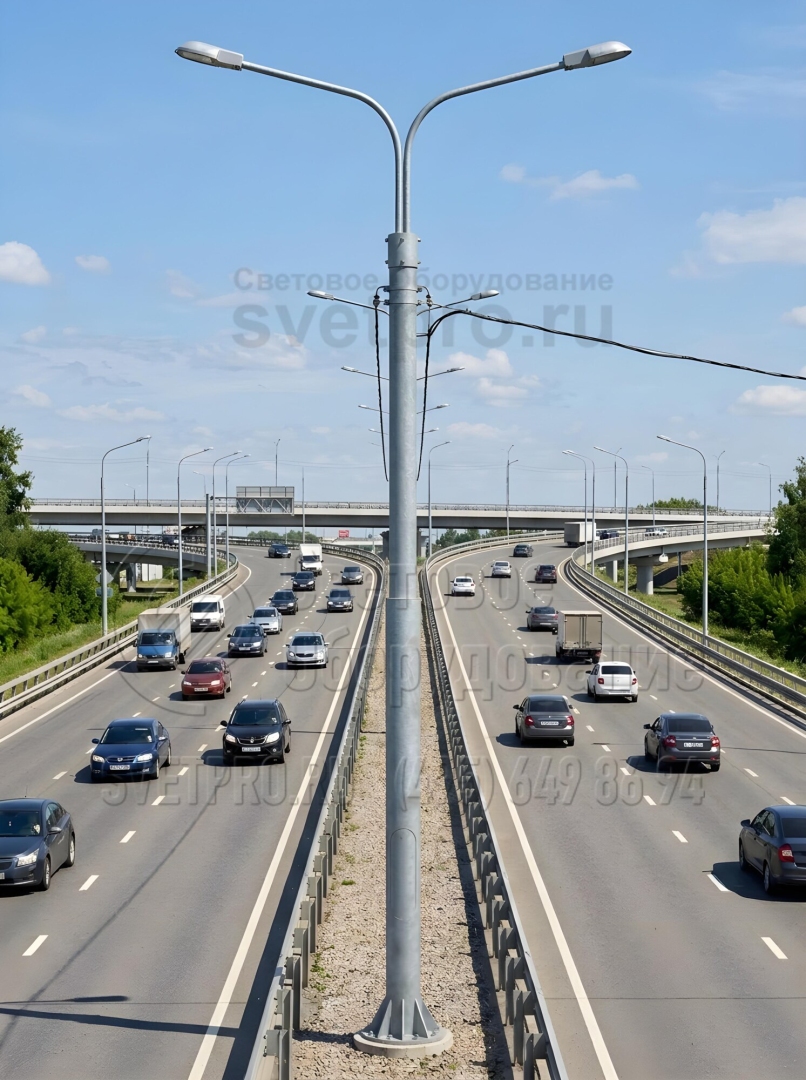

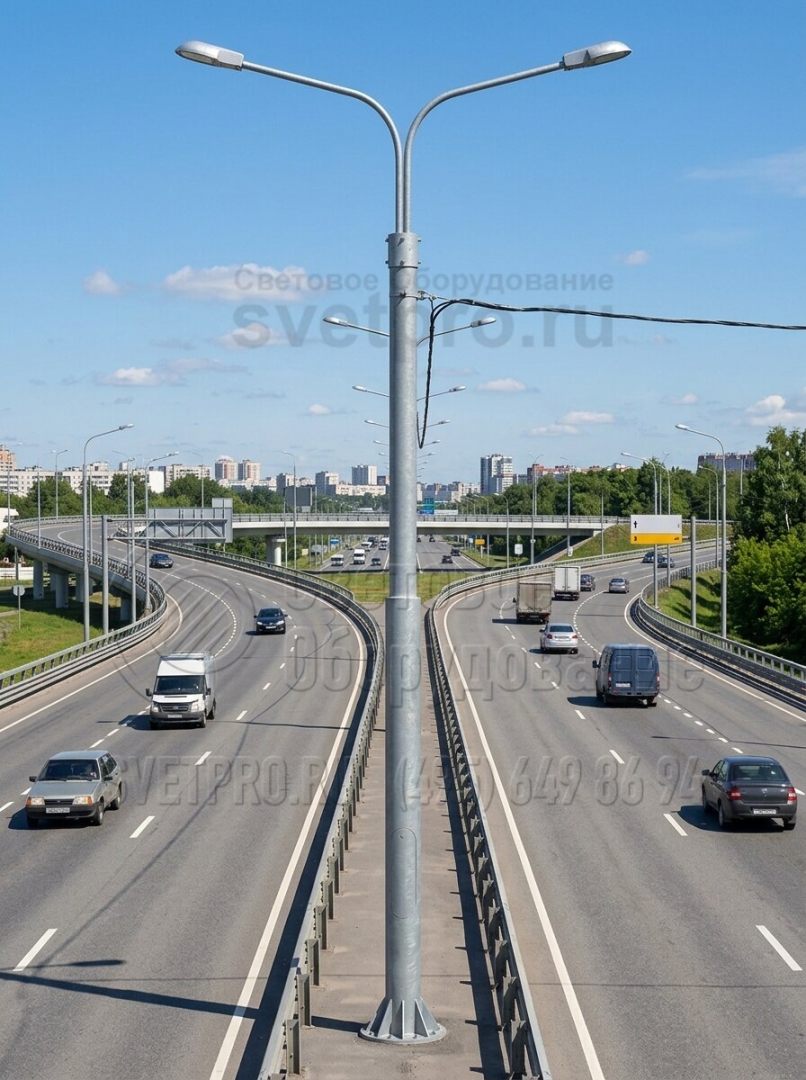

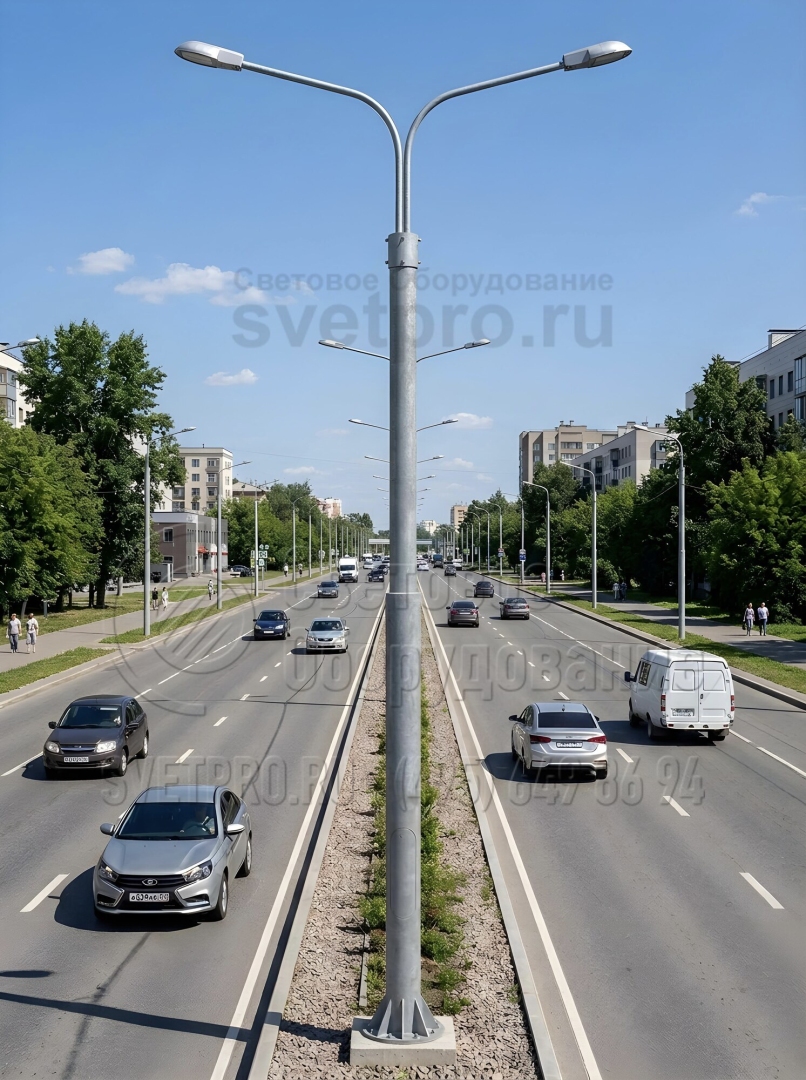

фото с объектов

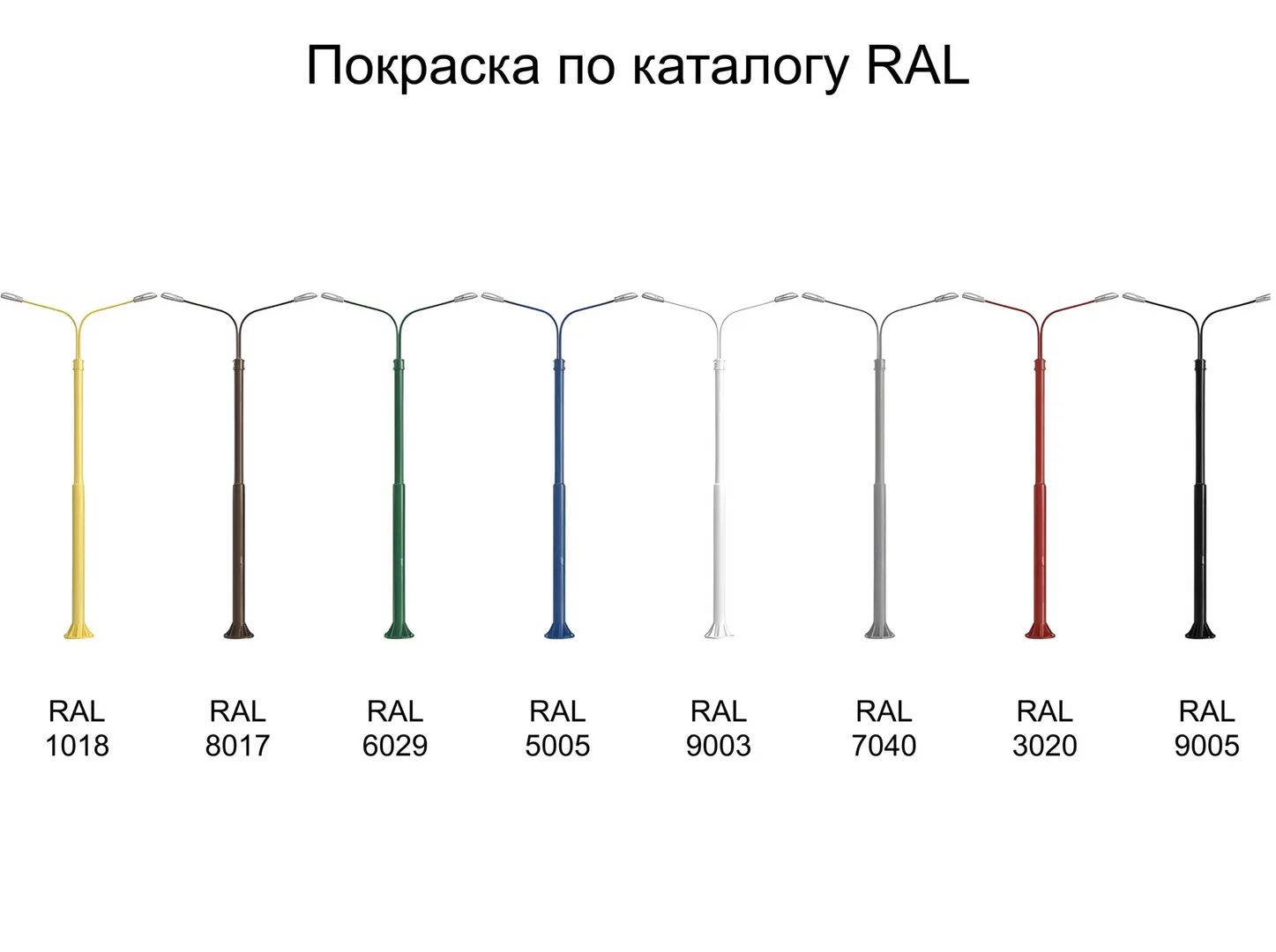

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | СФ-300-8,5 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Размер фланца: | 420 мм |
| Нижний диаметр: | 219-273 мм |
| Верхний диаметр: | 168-219 мм |
| Вес: | 308-468 кг |
| Высота: | 8,5 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФ-300-8,5-01**-ц | 90 598 ₽ | ЗФ-20/8/Д360-2,5-б | 308 | О2, П2 | 300 | 8500 | 2500 | 4000 | 219 | 168 | М20 | 8 | 420 | 360 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов

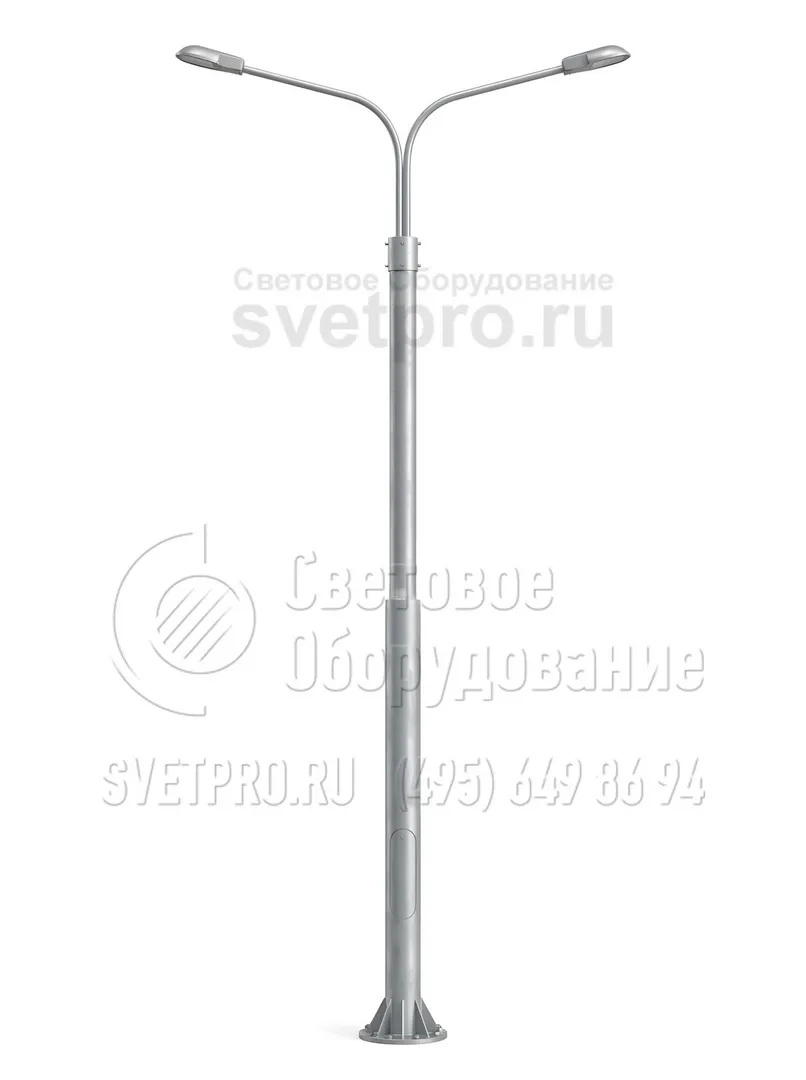

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -

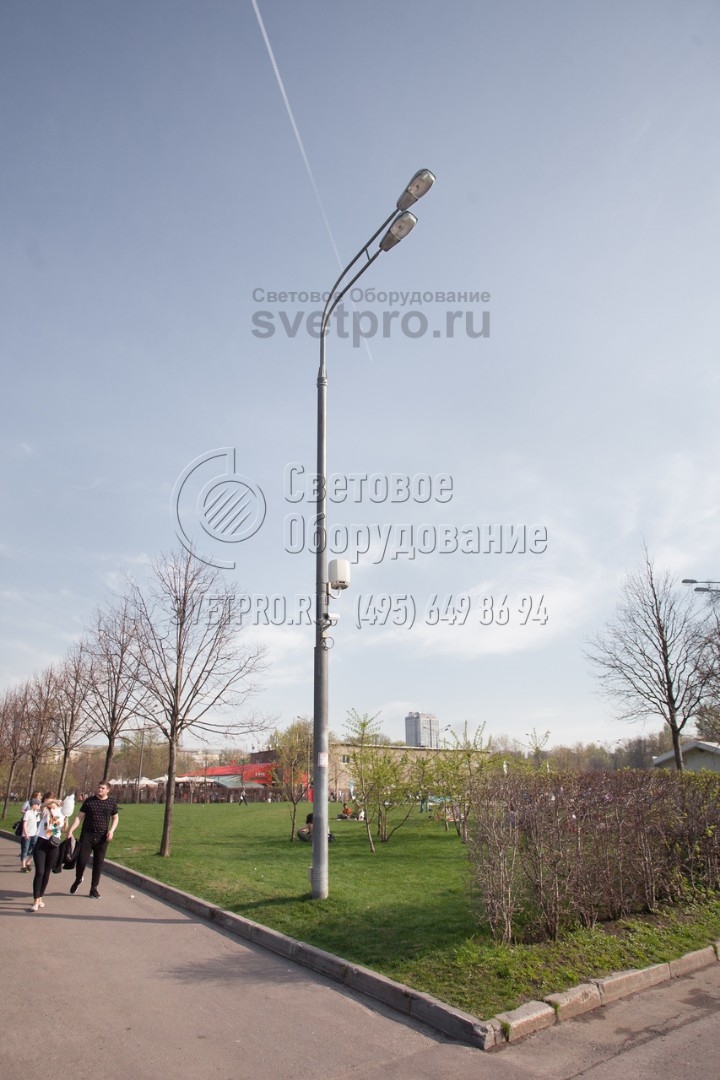

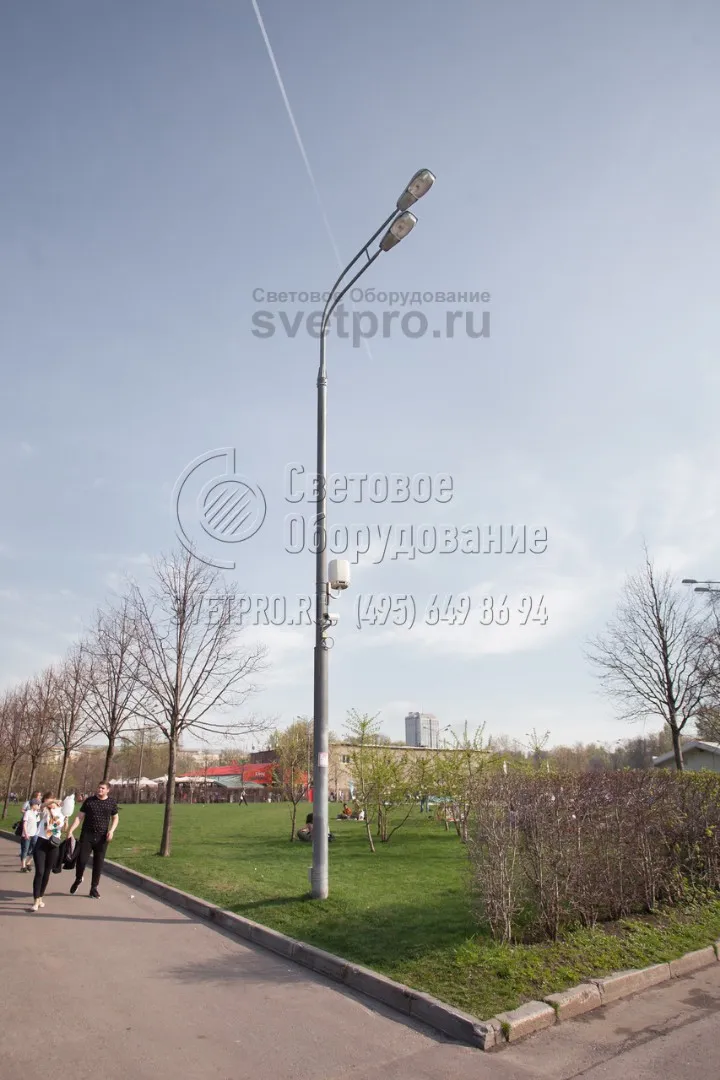

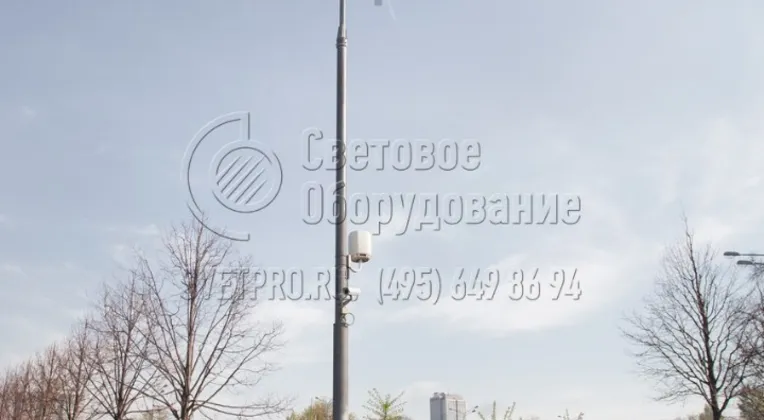

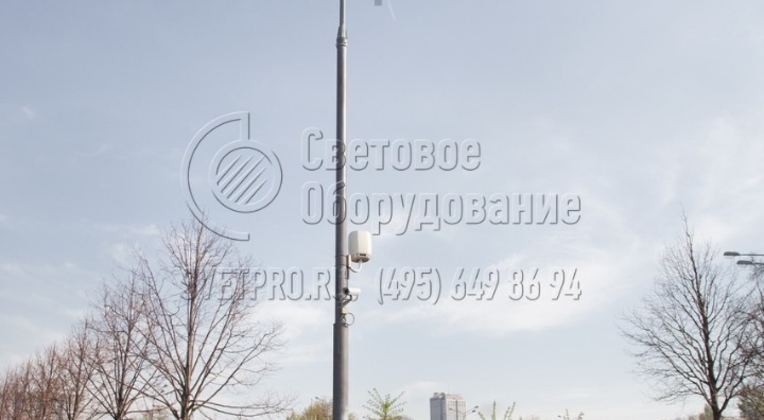

5. На фото изображена трубчатая опора с круглым сечением. Изделие модели СФ является силовым. Поэтому его прочность рассчитана так, чтобы выдерживать вес установленных приборов в пределах 300 кг. На стволе этого изделия установлены светильники освещения, а также камера для наблюдения. -

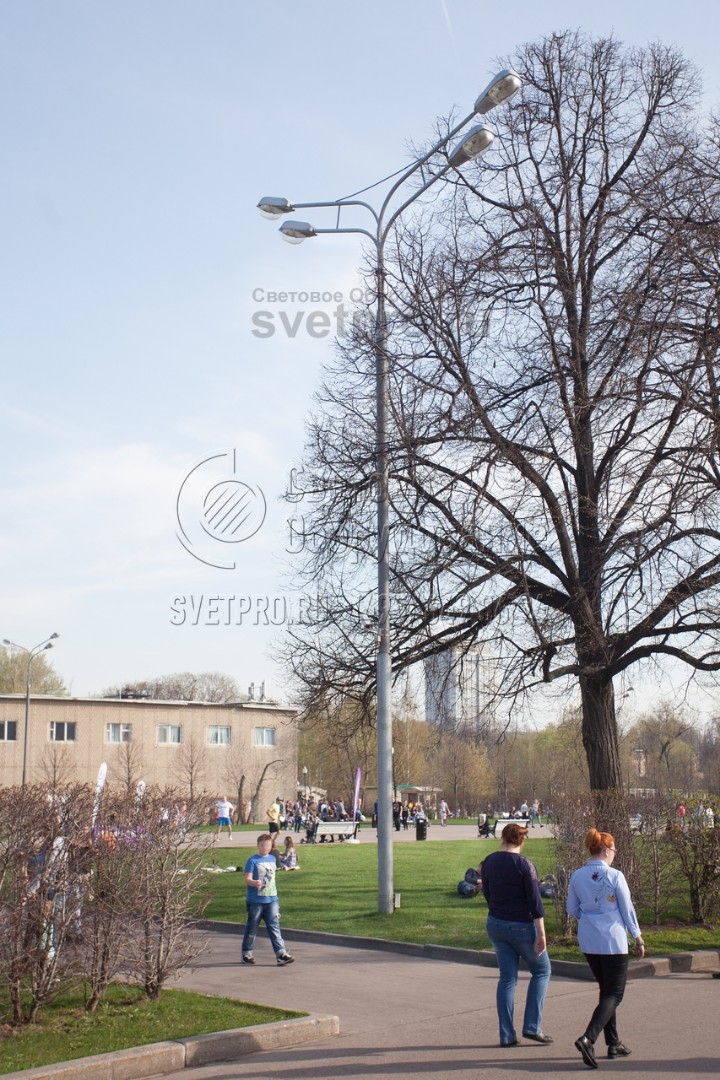

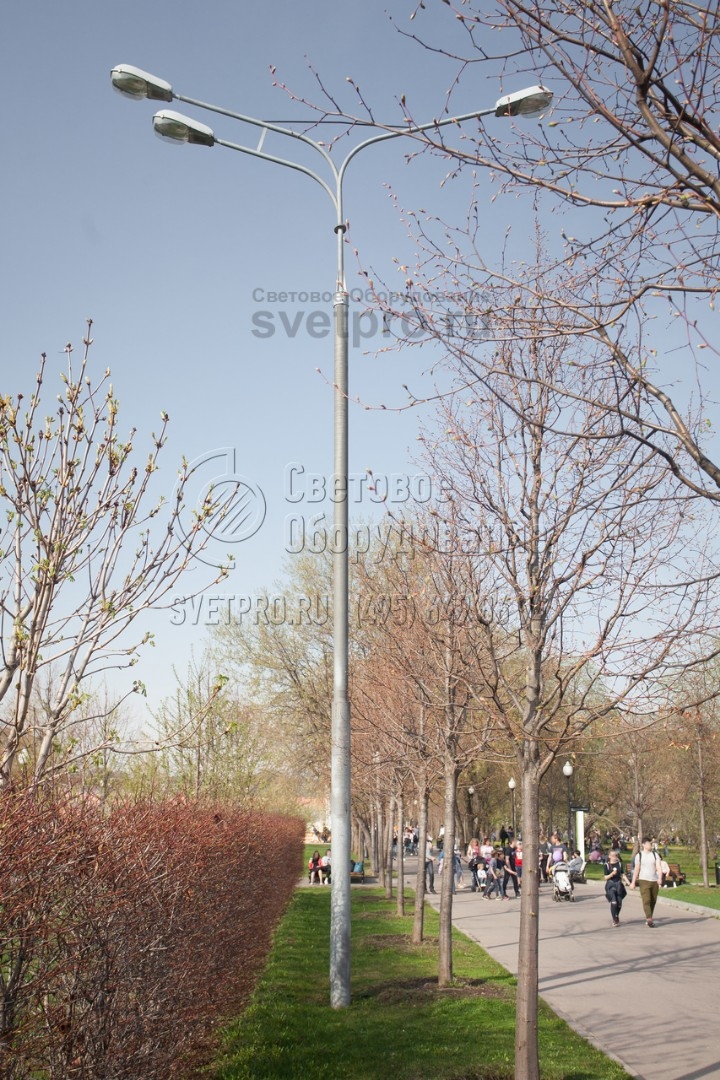

6. На верхушке опоры типа СФ, изображенной на фото, установлен красивый кронштейн с 4 длинными рожками, расположенными попарно. Это изделие установлено в парке и используется для создания заливающего освещения вокруг. Обратите внимание, что силовые кабели подведены под землей. -

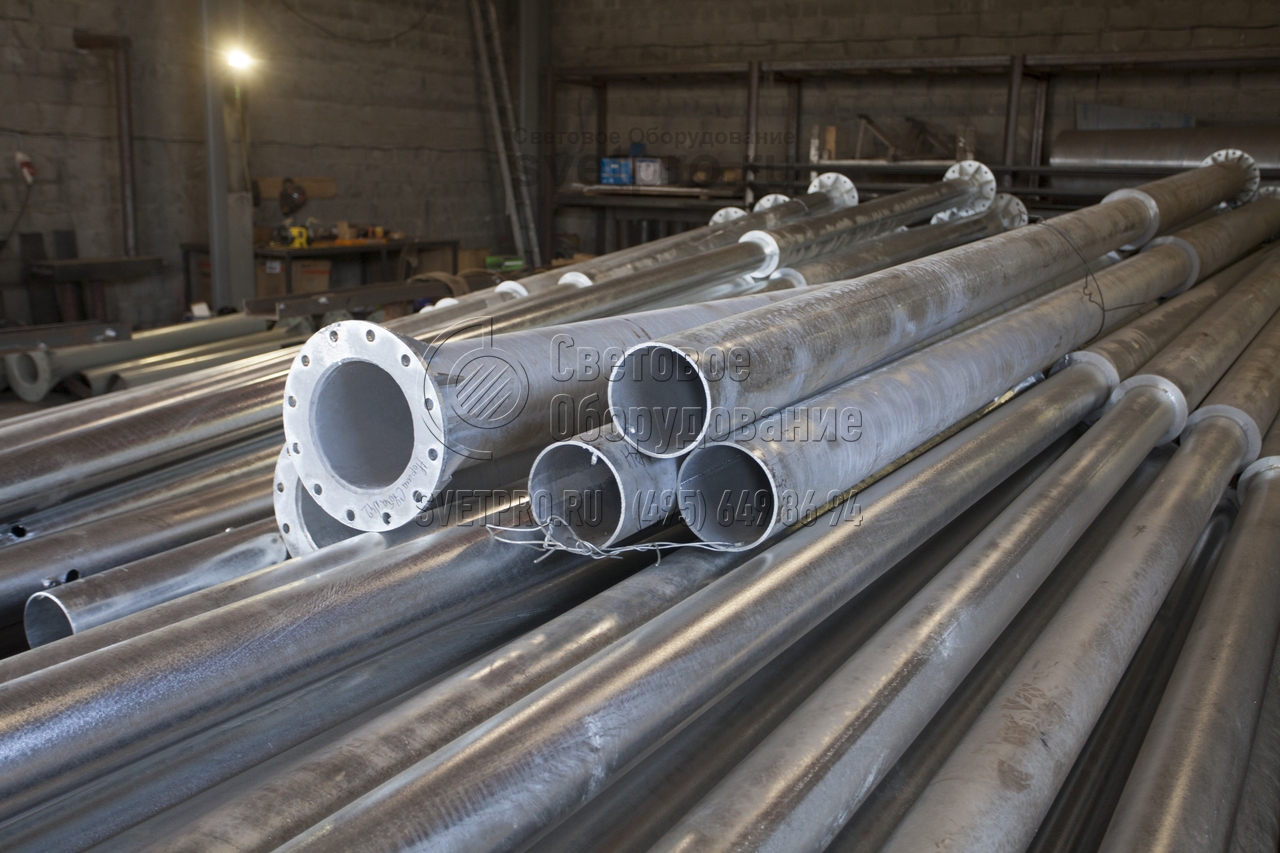

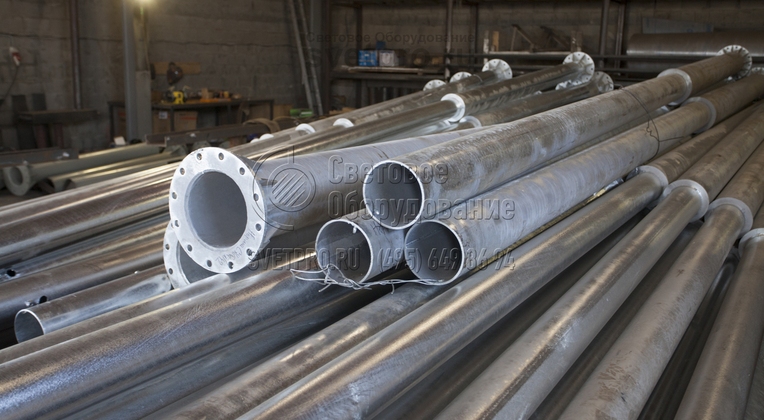

7. Для изготовления трубчатых опор используется трубный прокат из углеродистой стали. Производитель подбирает качественный прокат с толстыми стенками, а само изделие после изготовления цинкуется. Поэтому общий срок службы такого изделия составляет не менее 25 лет после монтажа. -

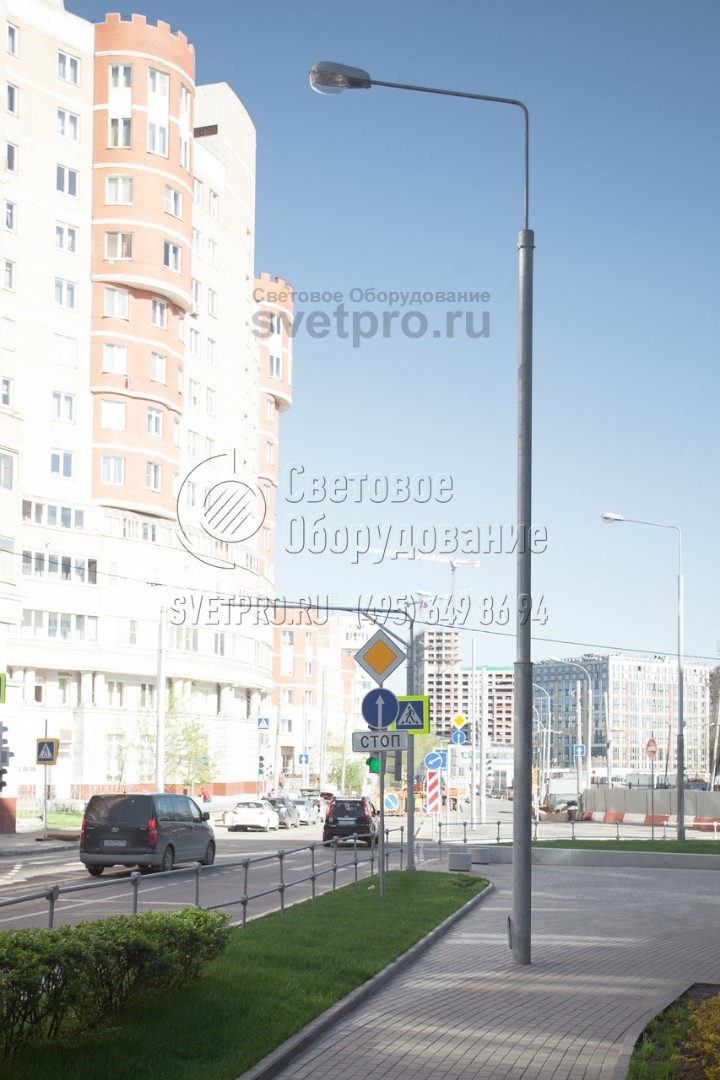

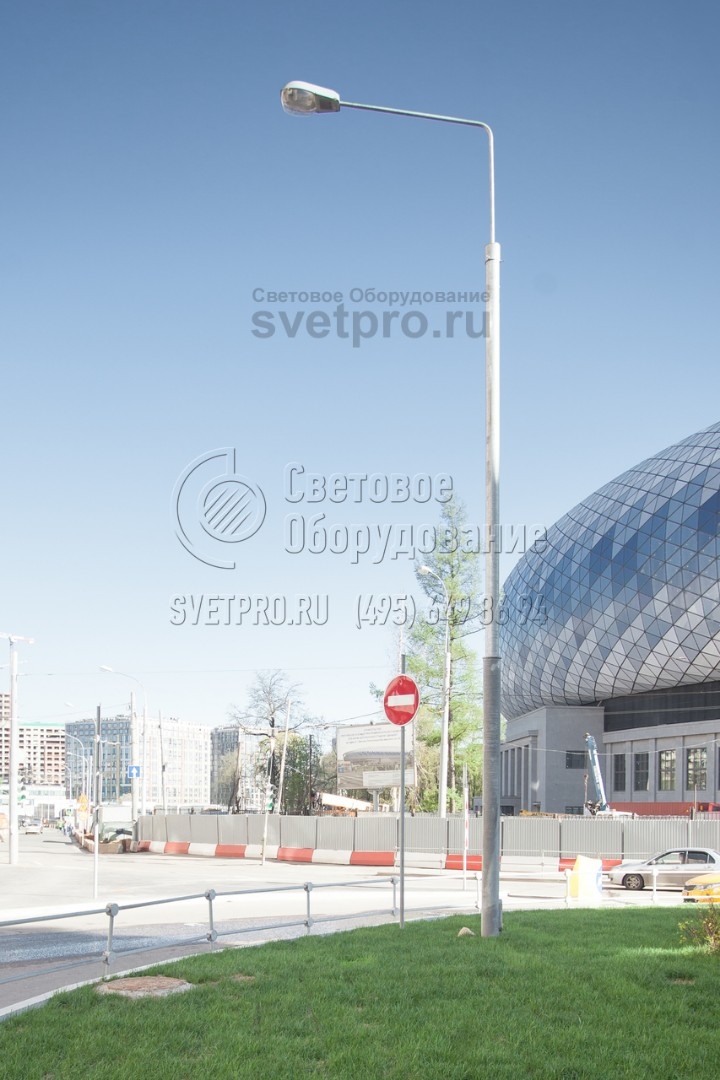

8. С помощью кронштейнов, которые устанавливаются на оголовок опоры, можно изменить ее внешний вид и стиль оформления. В представленном на фото примере используется безрадиусный кронштейн под консольный светильник с газоразрядной лампой. Он придает опоре современный внешний вид. -

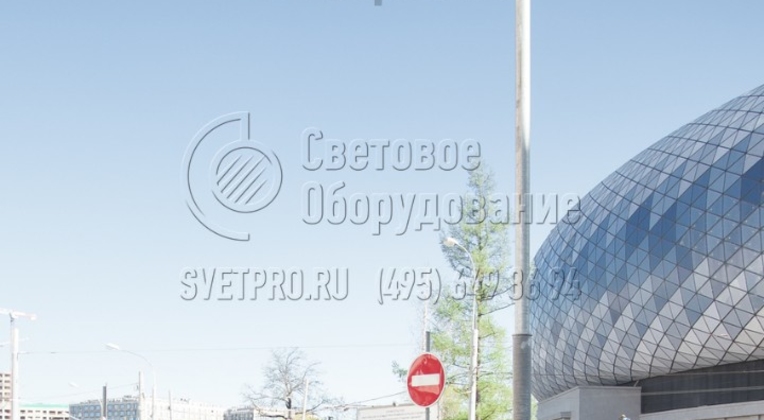

9. Благодаря круглому сечению и сегментному стволу опоры типа СФ красивее смотрятся на улицах города, чем граненые и круглоконические. Их часто используют для оформления территорий, прилегающих к развлекательным центрам, спортивным комплексам. Поверхность опоры можно окрашивать. -
10. Трубчатые опоры устанавливаются с помощью фланца. Для крепления используется круглая деталь с отверстиями, которая хорошо видна на фото. Большое количество болтов увеличивает надежность крепежного узла. Опорная площадка дополнительно усилена приваренными к стволу косынками. -

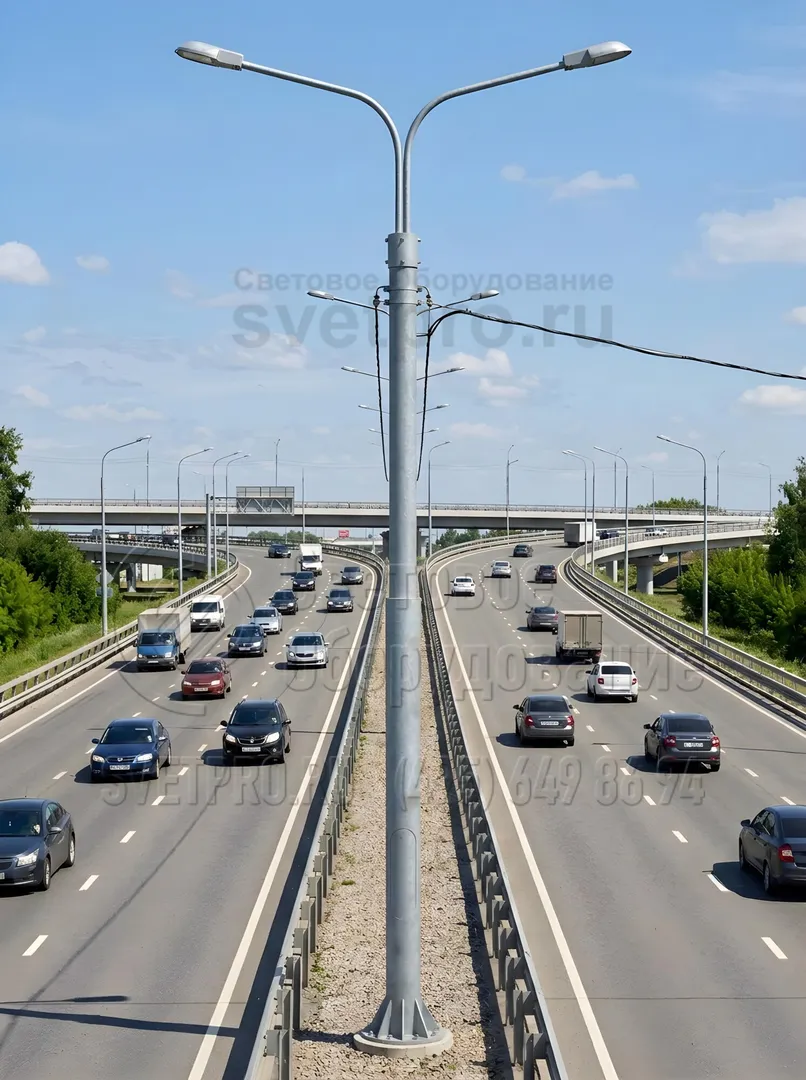

11. С помощью одной опоры трубчатого типа можно создать разные системы освещения. На фото представлены опоры с двумя видами кронштейнов. Рожки у них расположены один над другим и напротив друг друга. Поэтому можно ярко осветить дорогу с одной стороны или по обе стороны от корпуса. -

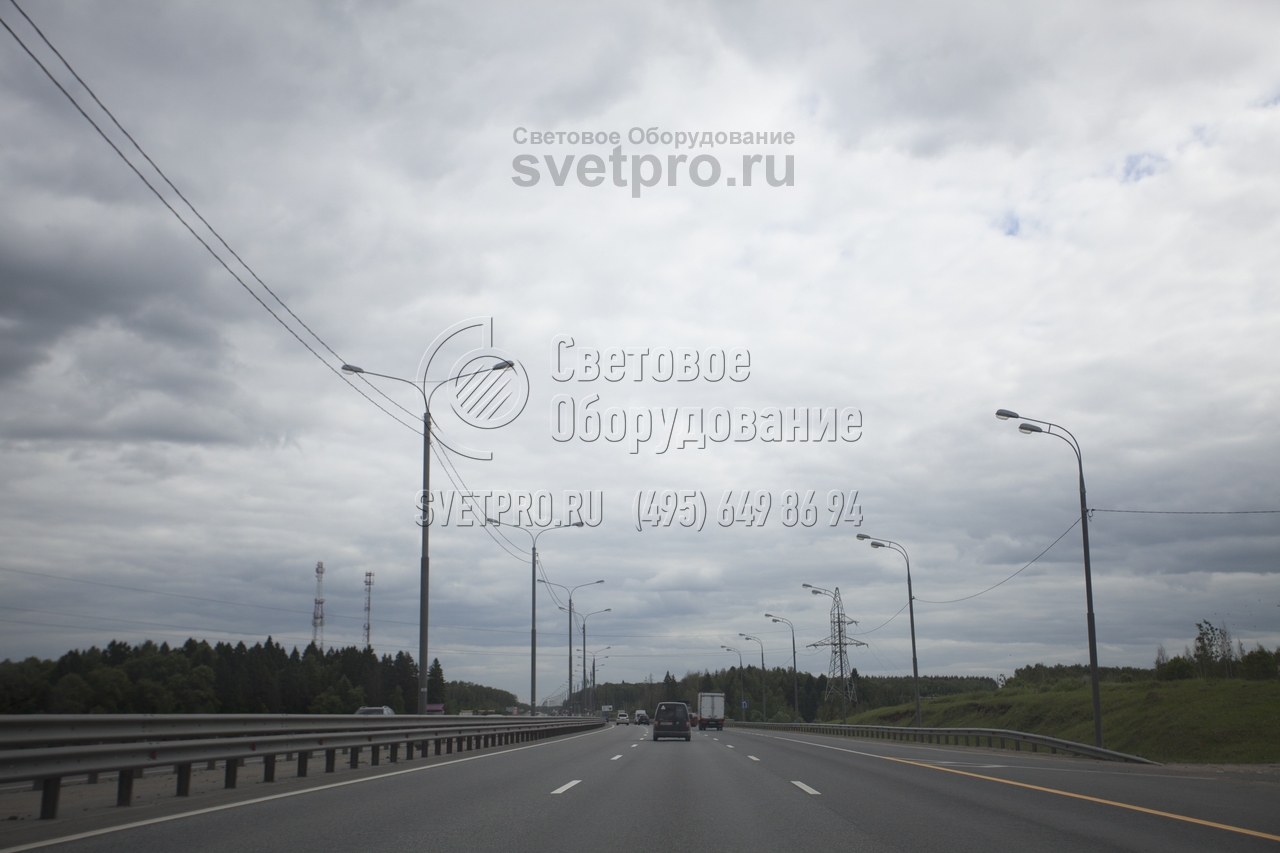

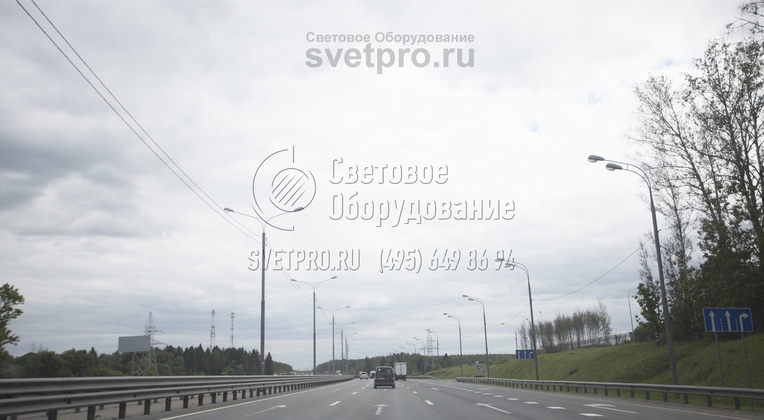

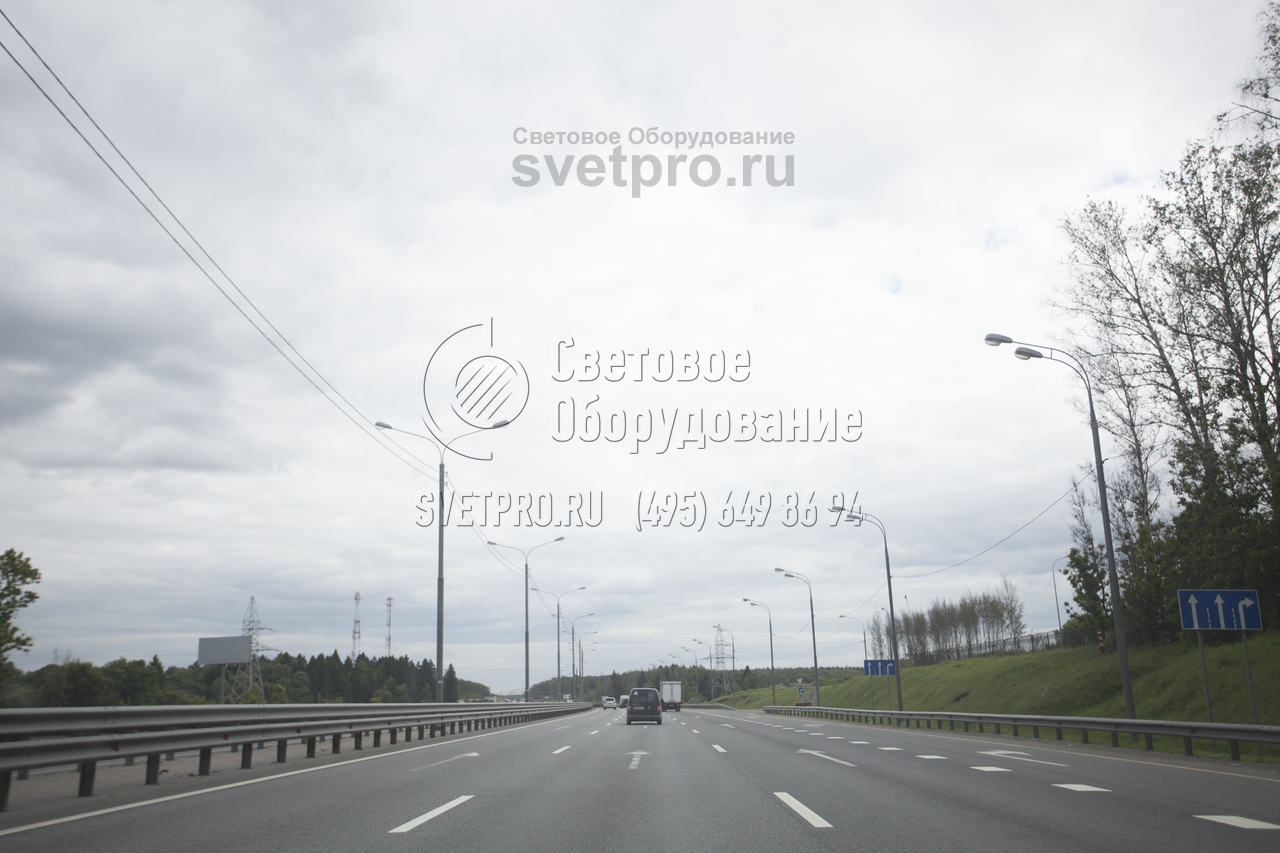

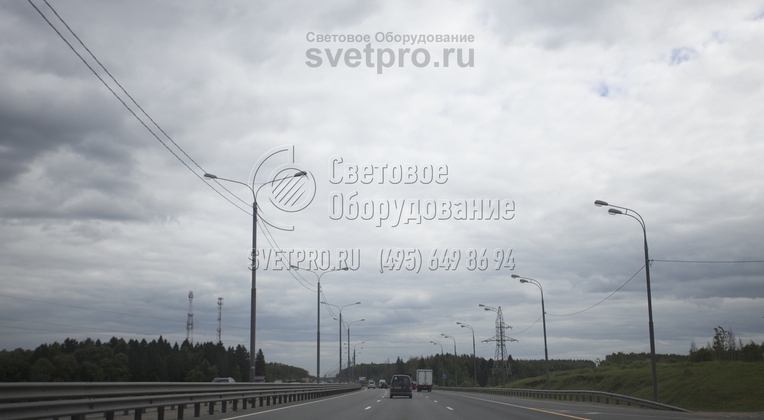

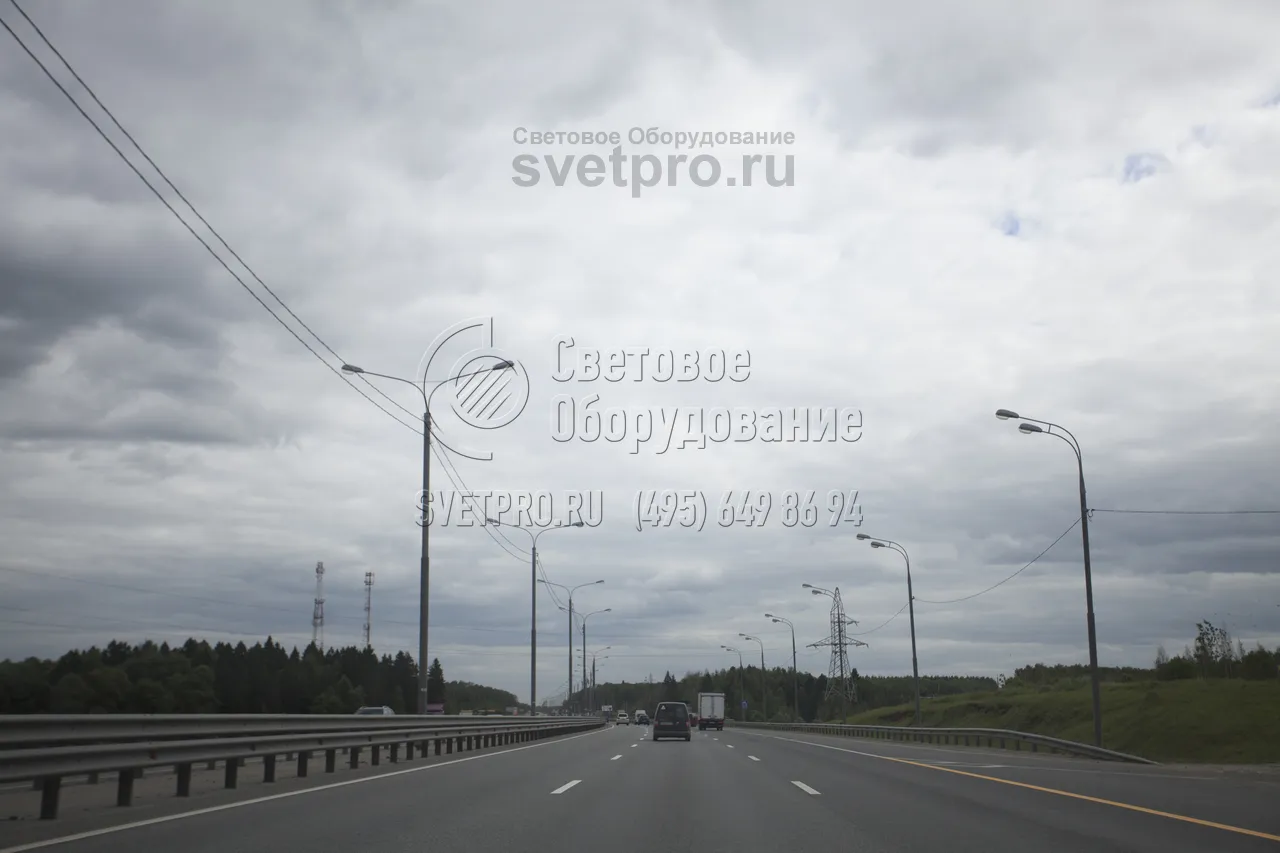

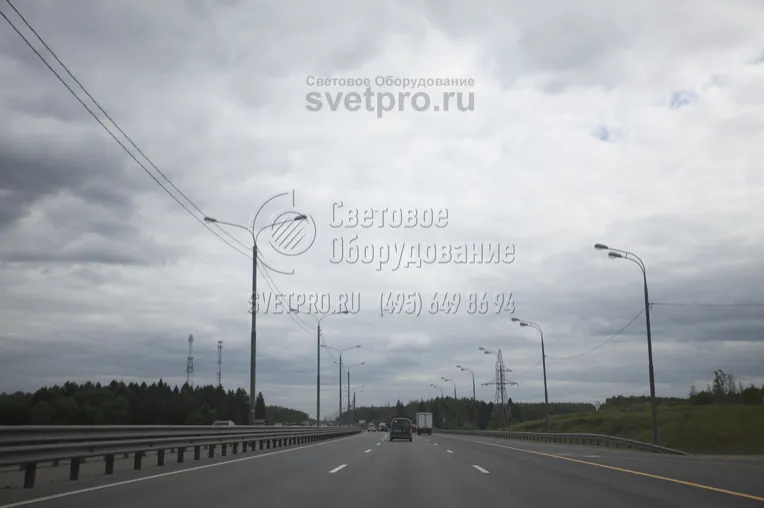

12. Частое использование трубчатых силовых опор для освещения дорог обусловлено простотой установки инженерных конструкций и упрощенной технологией подключения электрических линий. Монтаж производится на фланец и закладную деталь, а кабели протягиваются по воздуху, а не в траншеях. -

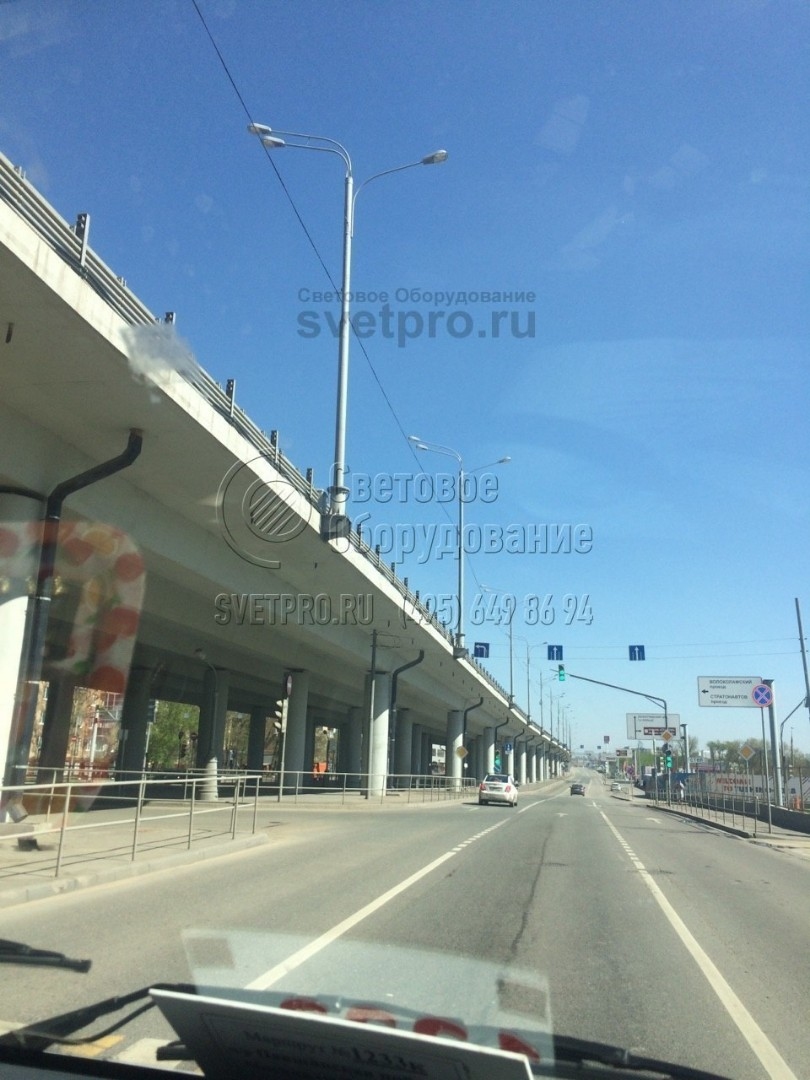

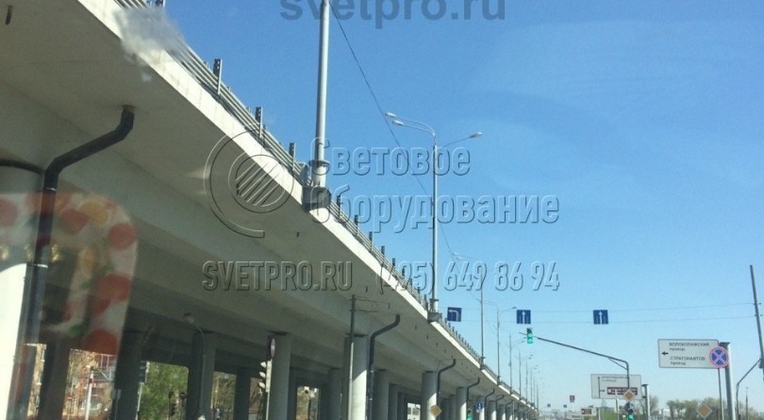

13. Трубчатые опоры с фланцевым способом установки можно крепить на мостах и эстакадах. В примере на фото для крепления наземной части используется не фундамент с ЗДФ, а закладной элемент, который является частью конструкции эстакады. Прямостоечные модели так монтировать нельзя.
