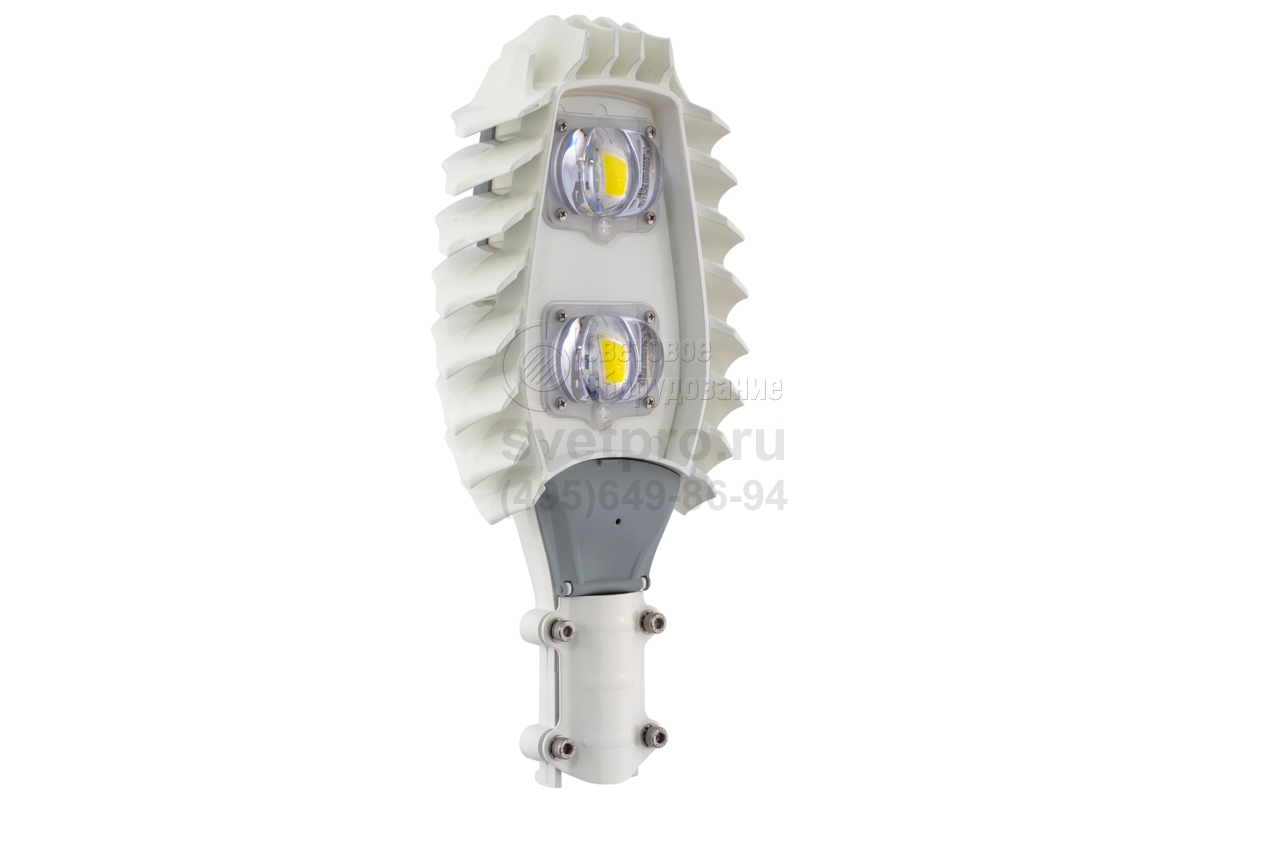

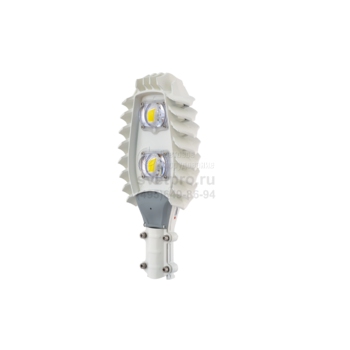

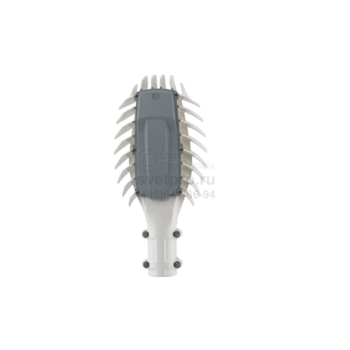

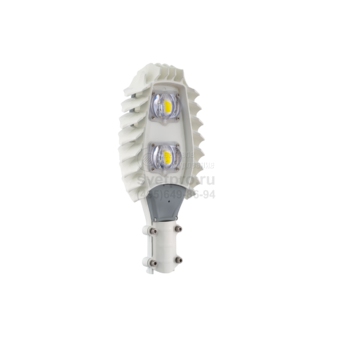

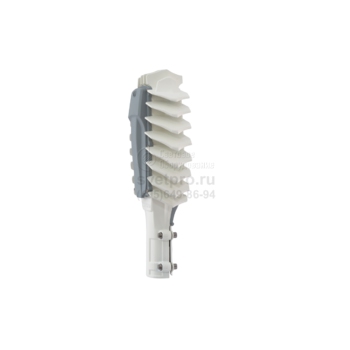

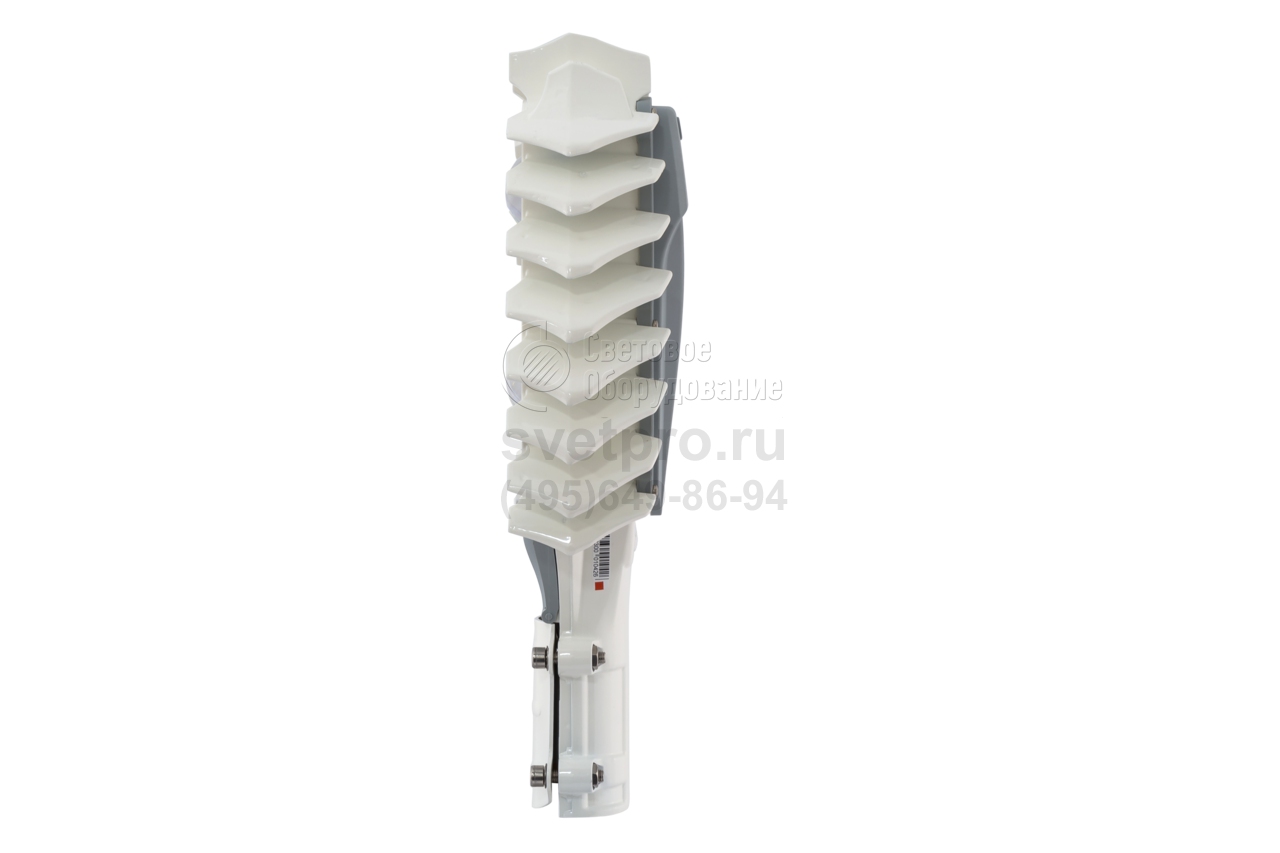

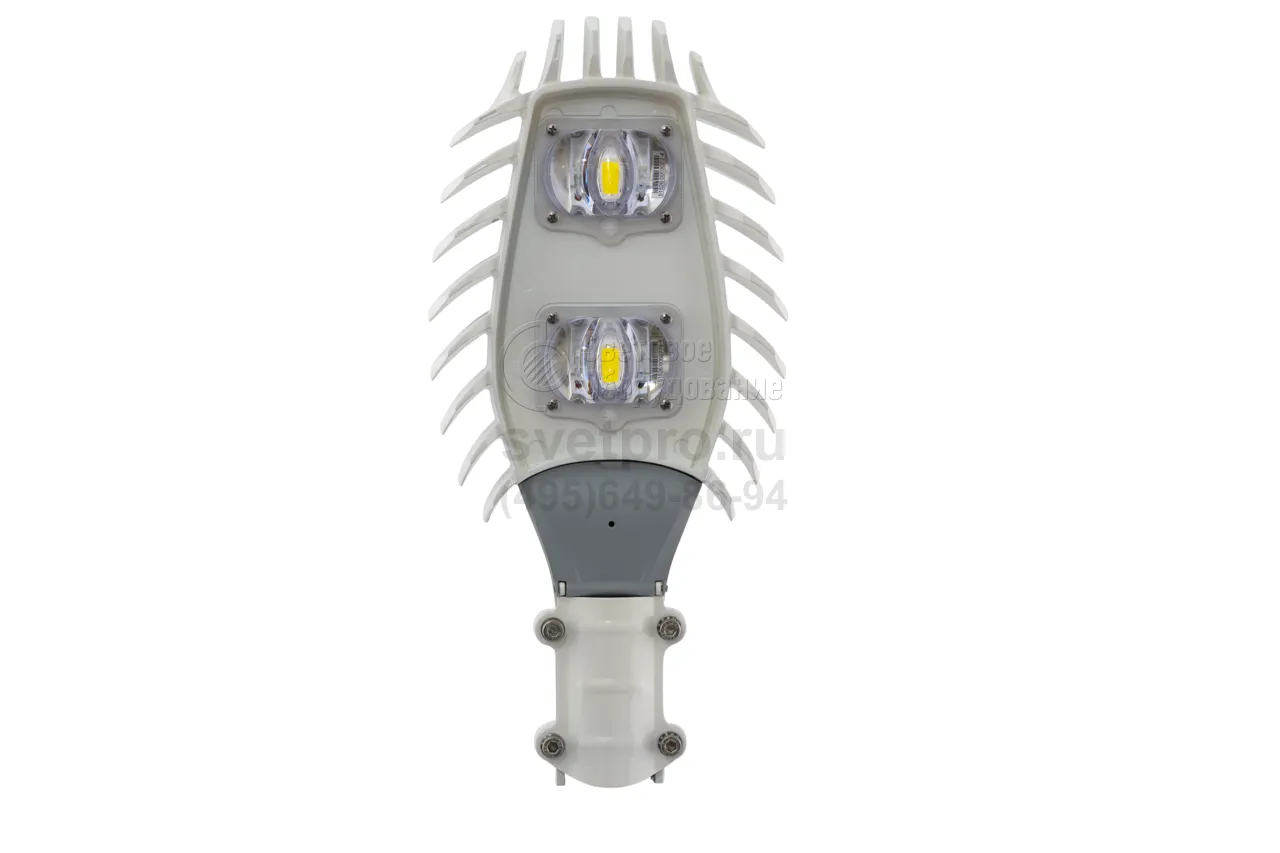

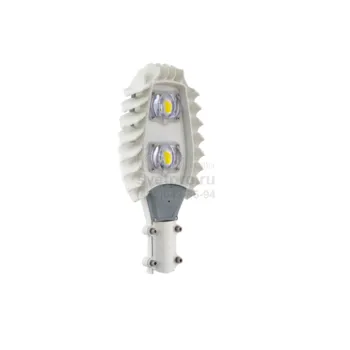

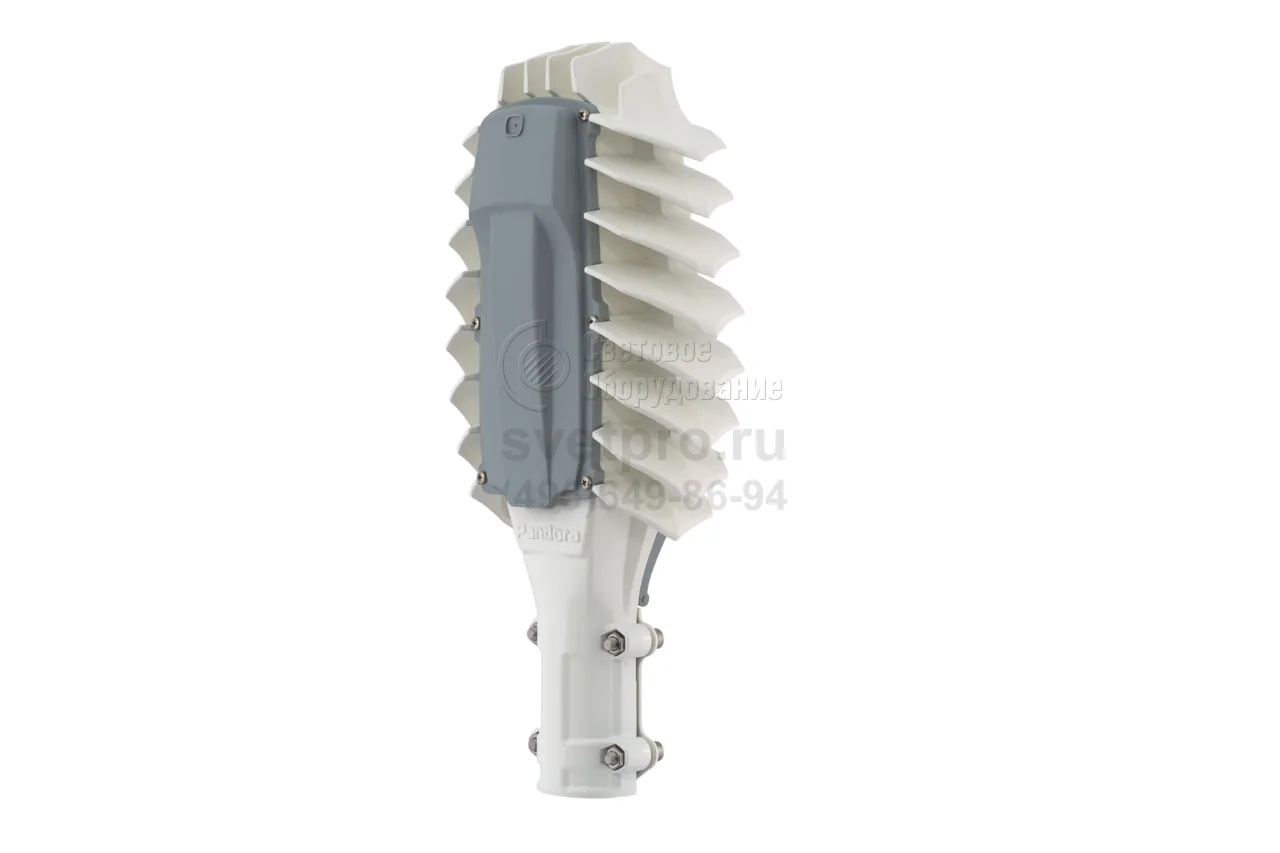

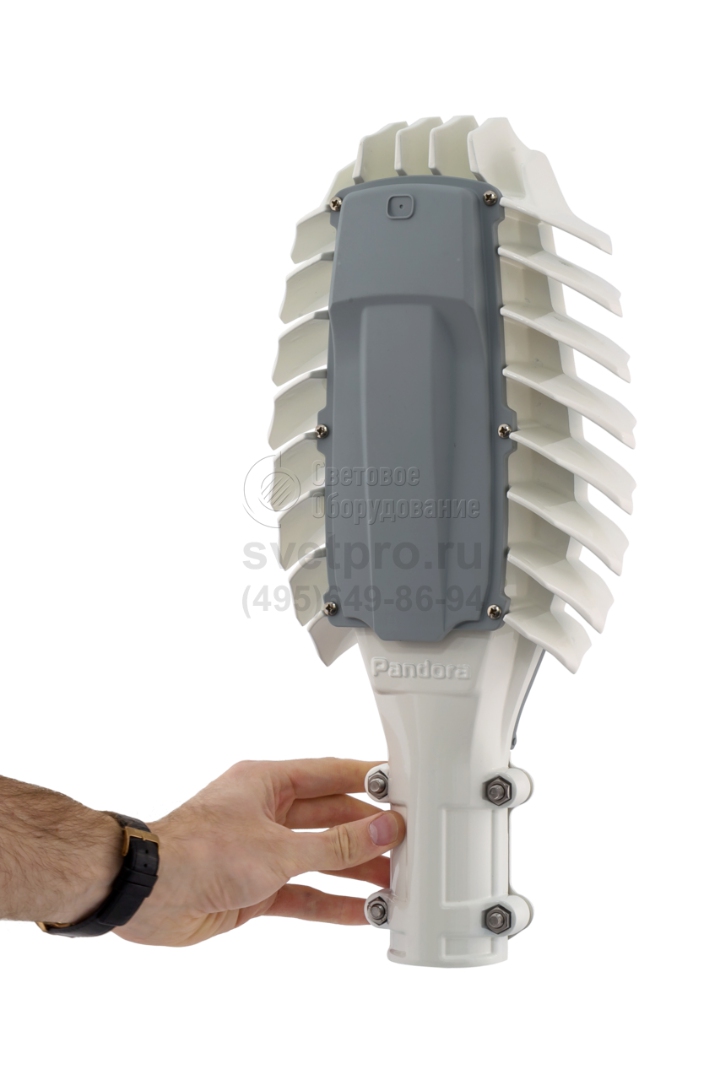

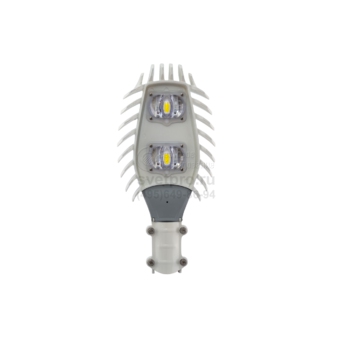

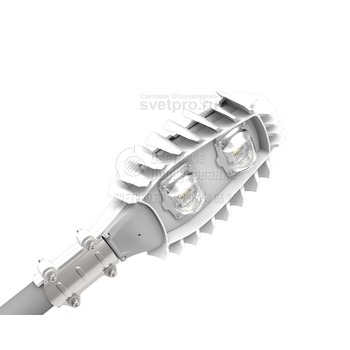

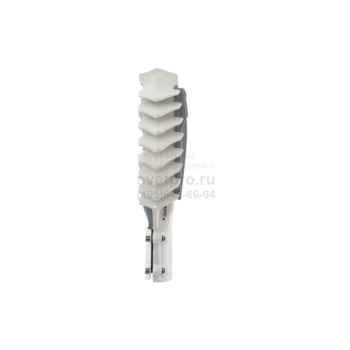

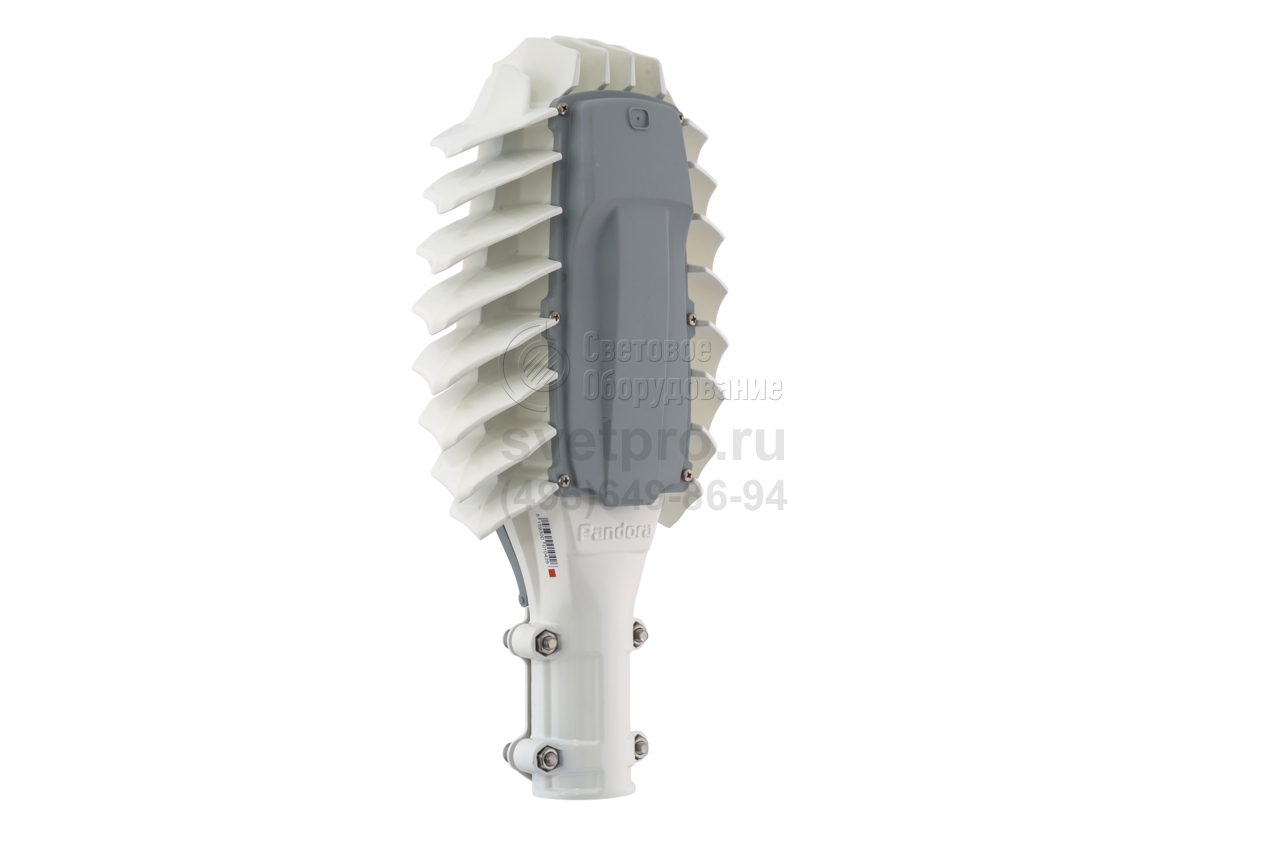

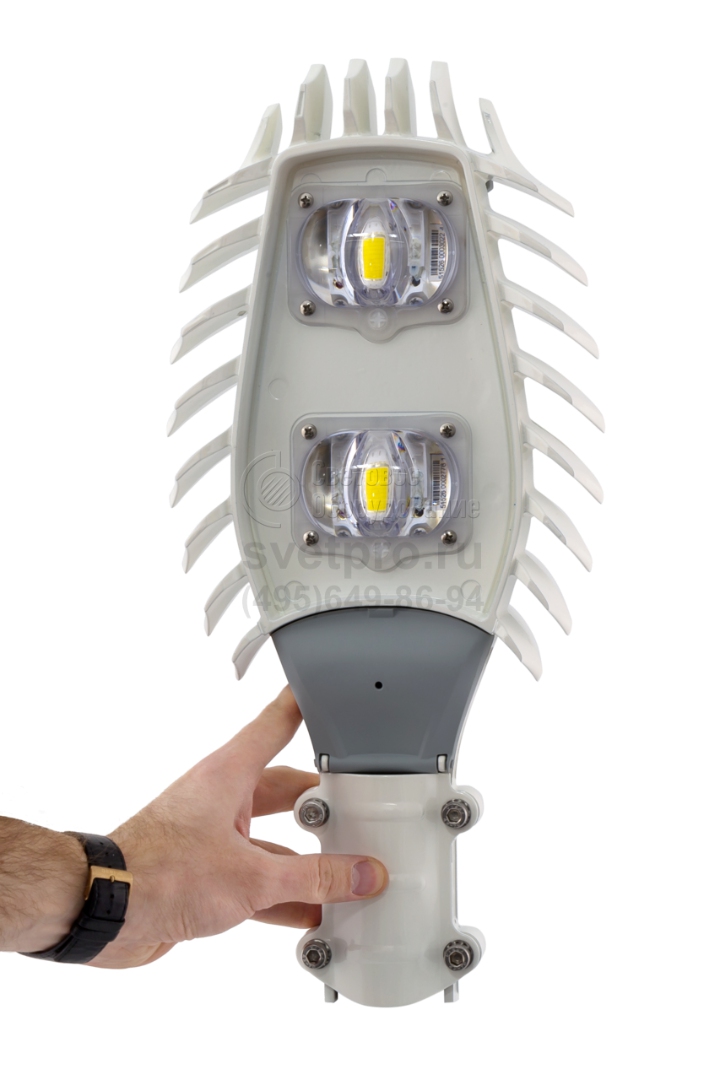

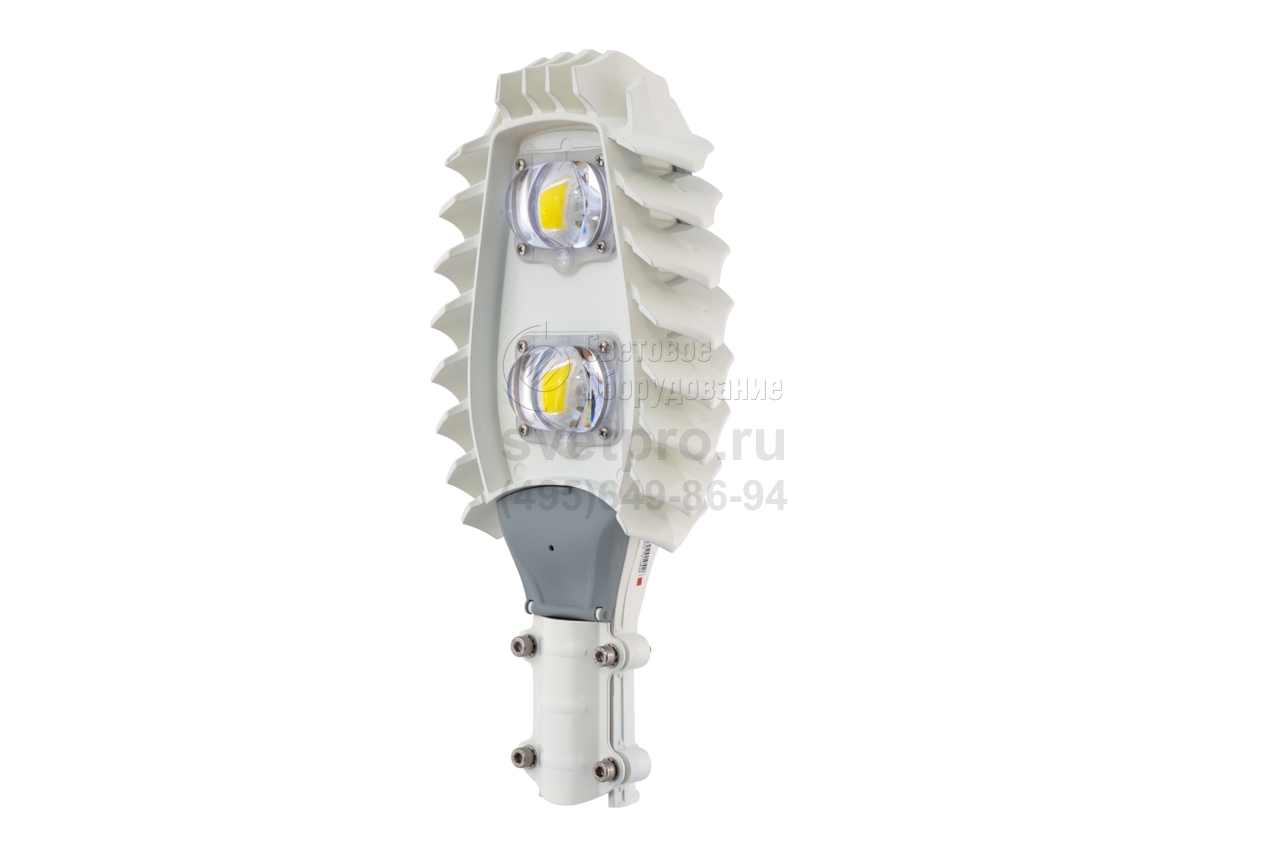

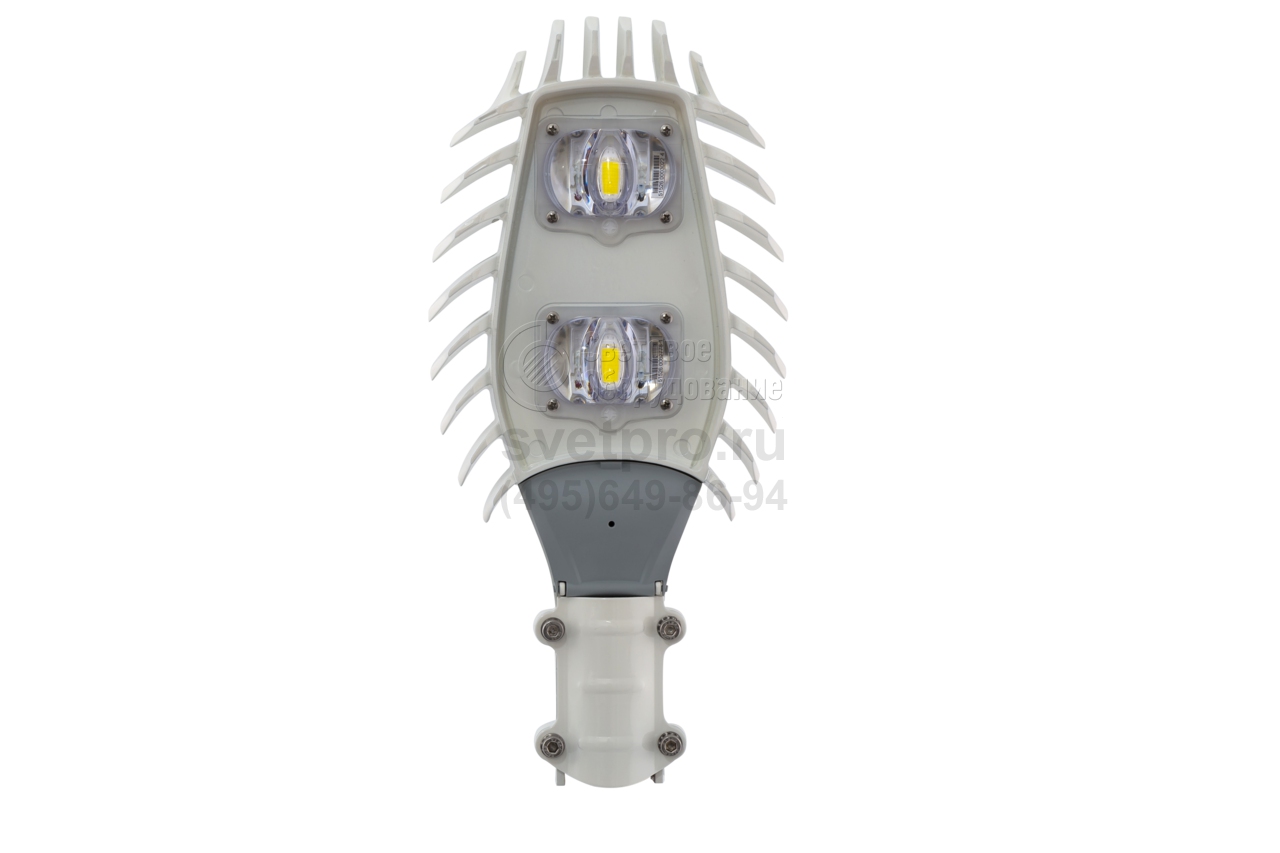

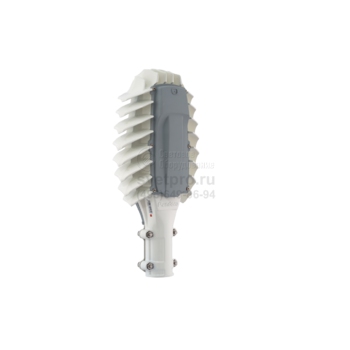

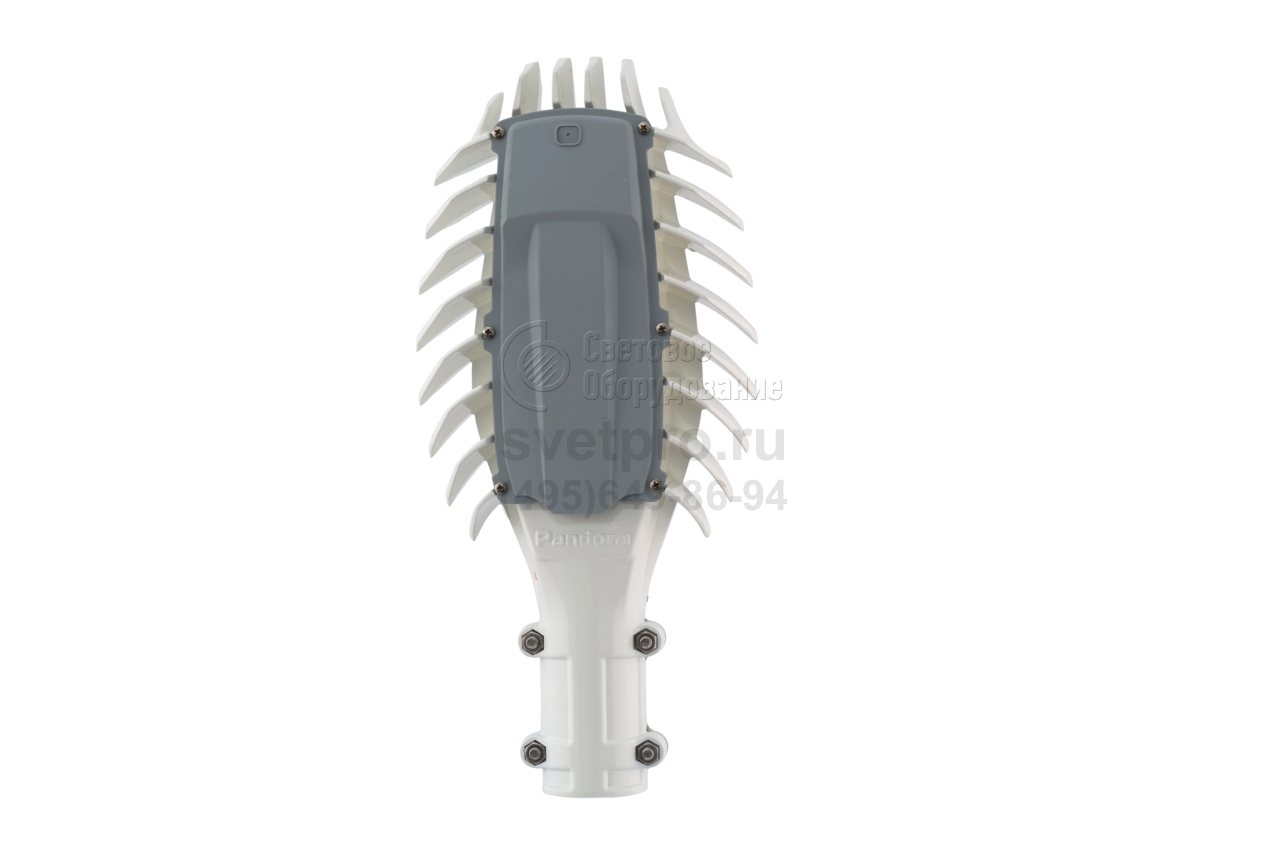

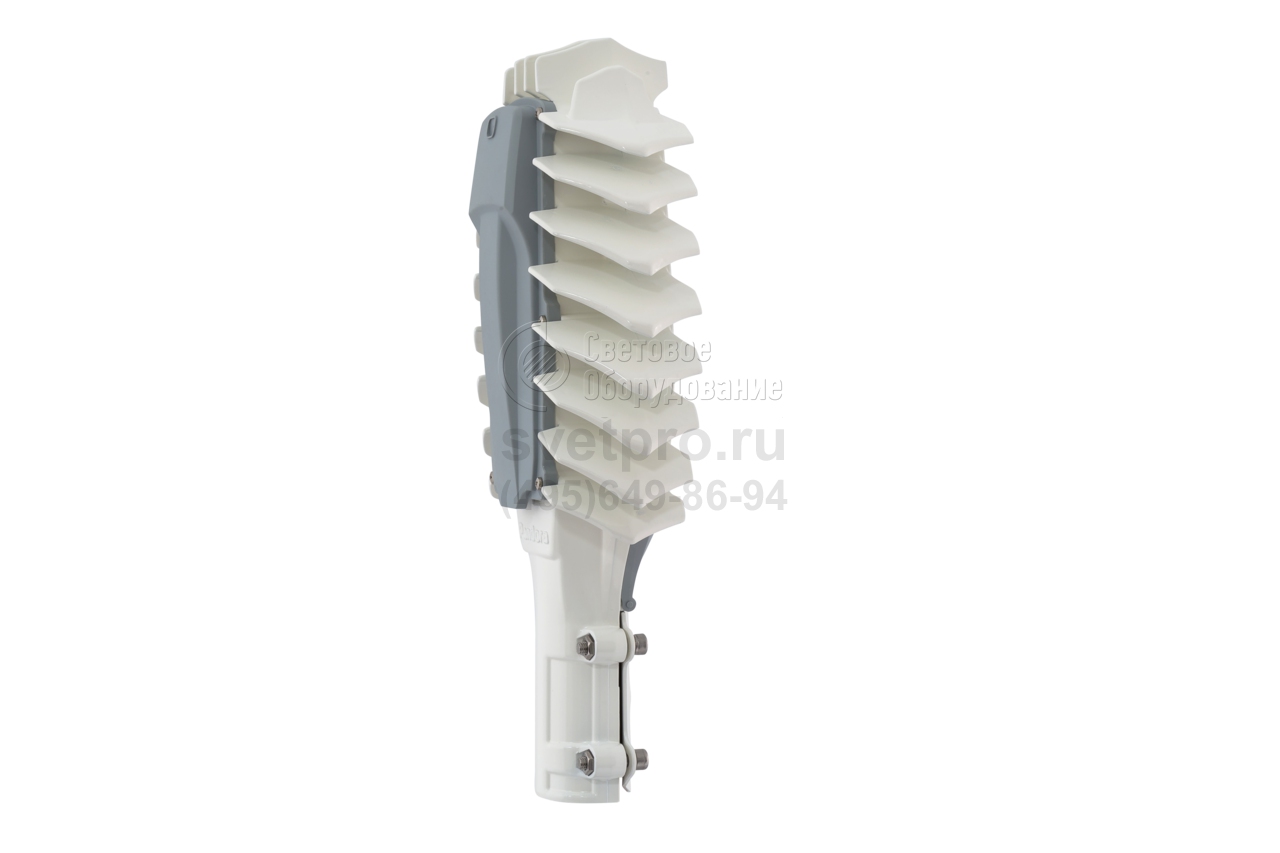

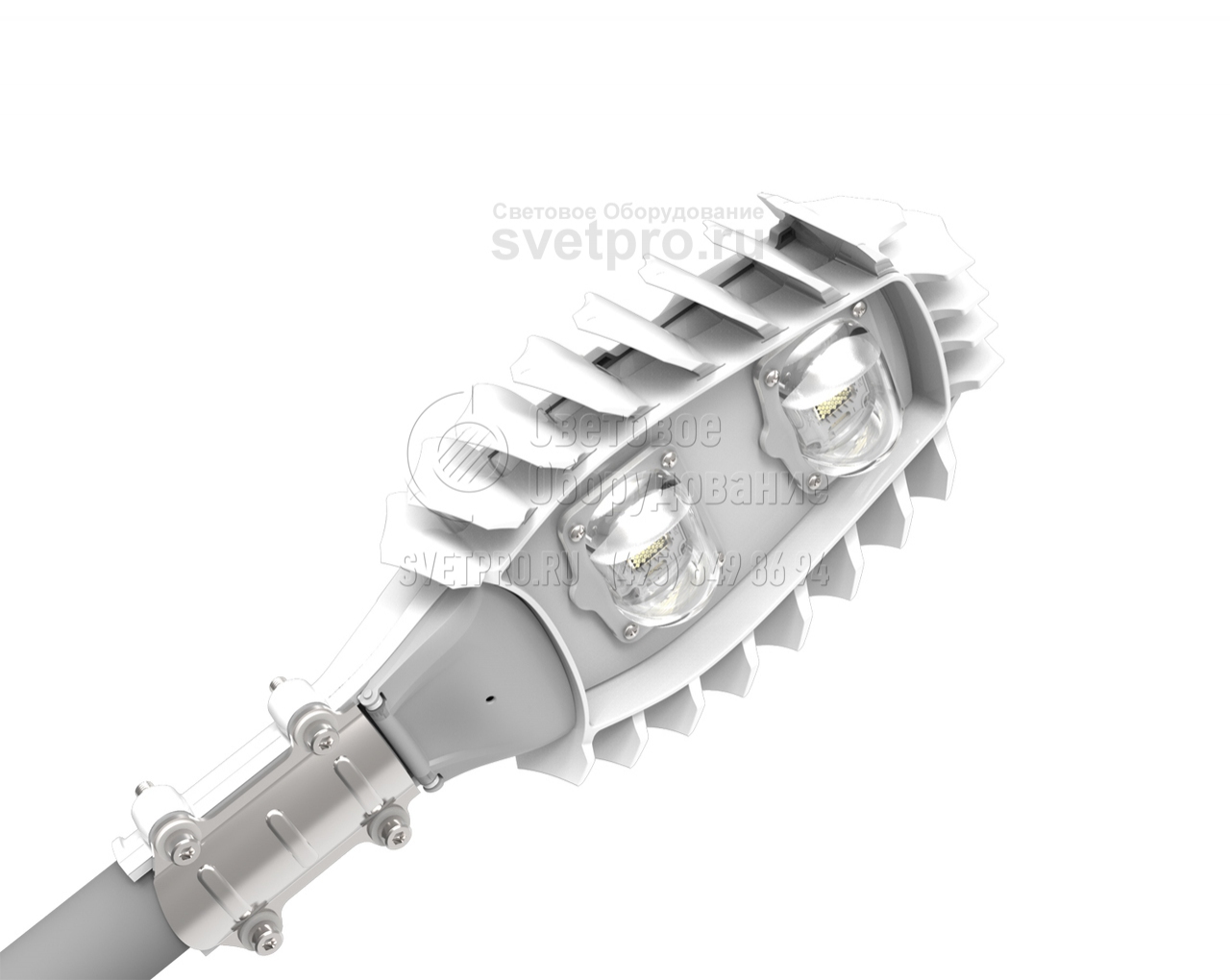

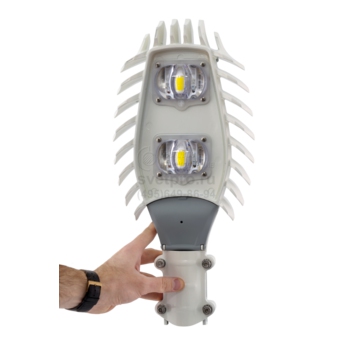

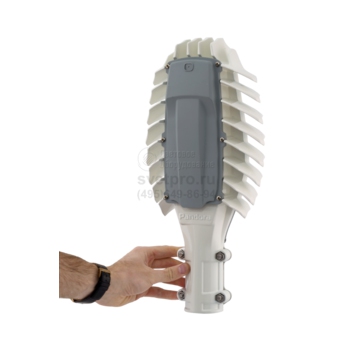

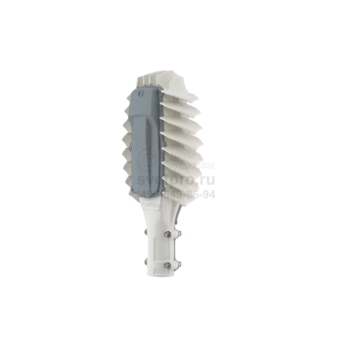

Pandora LED 520AP-120 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 520AP-120 |
Мощность: | 20-120 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 4300 К |
Световой поток: | 16200 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительные приборы Pandora LED 520AP-120 применяются для освещения автодорог и городской уличной сети, участков пешеходного движения и парковок транспорта, промышленных и других обособленных территорий.
Опора и Г-образный кронштейн поднимают изделие на рекомендуемую высоту, обеспечивая вынос над освещаемой поверхностью и наклон, который обязателен в интервале 15о–75о.
Изделие подключается к однофазной сети. Блок питания выполняет возложенные функции независимо от колебаний напряжения от 78 до 265 Вольт. Защитные меры предотвращают влияние импульсов – до 2000 В и перенапряжение – до 400 В. Два светодиодных модуля образуют до 16 200 лм света, который заливает освещаемое пространство (КСС – широкая). Комфортность освещения обеспечивает плавная регулировка светового потока (потребляемой мощности от 20 до 120 Вт). Многофункциональность управляющей системы – АСУНО «КУЛОН» – дополняют непосредственные возможности светильника, в том числе мигание при нарушении работы модуля.
Светильники Pandora LED 520AP-120 защищены от агрессивной среды окрашиванием, влияния пыли и осадков – герметичностью (IP65), вандализма – алюминиевым корпусом и поликарбонатными стеклами. Соблюдается виброустойчивость.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптической камеры. Для защиты органов зрения все переключения мощности светильника производятся плавно. Светильники модели Pandora LED 520AP-120/4300 имеют устройство аварийного оповещения о неисправности, в случае выхода из строя одного из модулей светильник начинает мигать световыми модулями.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 520AP-120/4300
Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
A – наличие автоматики управления
P –совместимость с АСУНО "КУЛОН"
120 - максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 16200 |
Потребляемая мощность, W | 20-120 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, переменого тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Мощность светового модуля, Вт не менее | 56 |
Коэффициент мощности, не менее | 0,98 |
Пусковой ток, А | 20 |
Длительность импульса, сек. | 0,025 |
Световая эффективность светильника, лм/Вт, не менее | 135 |
Оптический КПД светильника, не менее, % | 90 |
Индекс цветопередачи, Ra | 75 |
Наличие дистанционного управления | АСУНО "КУЛОН" |
Суточное регулирование | да |
КСС | "Ш" (широкая) |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ-1 |
Крепление | установка на трубу, диаметр до 50 мм |
Рекомендуемая высота расположения | 6-12 метров |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 4,2 |
Габаритные размеры ВхШхГ(мм) | 464х219х116 |
Рекомендуемая высота расположения (м) | 8-11 |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 2 |
Количество блоков питания, шт | 1 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Цветовая температура, К | 4300 |
Цвет | белый, возможно изг. в сером цвете |
Заменяемый аналог | ДРЛ-250 (400), ДНаТ-150 (250) |
Гарантийные обязательства | 5 лет |

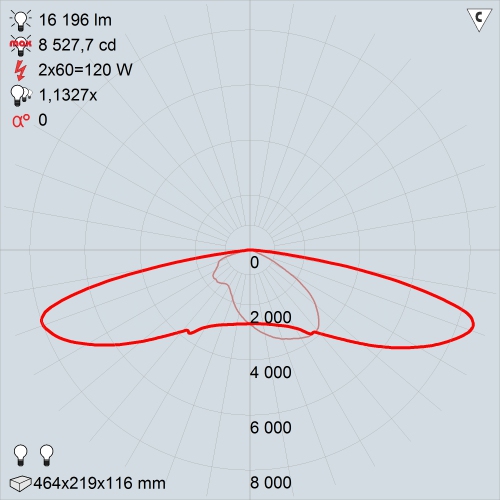

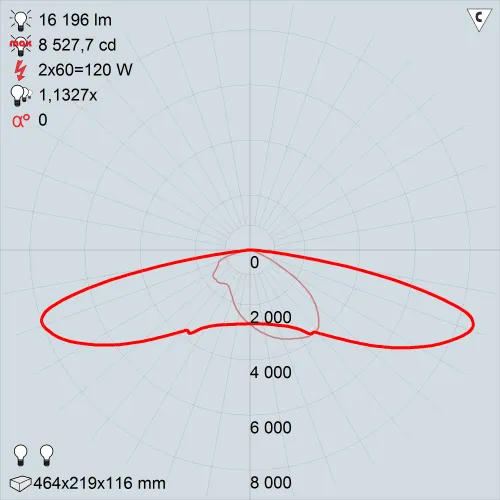

КСС
Руководство по монтажу
Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.

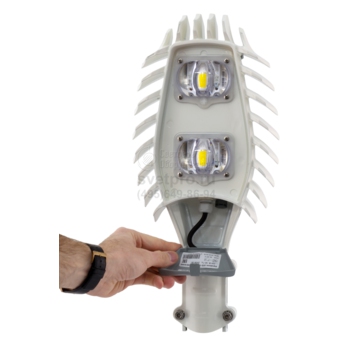

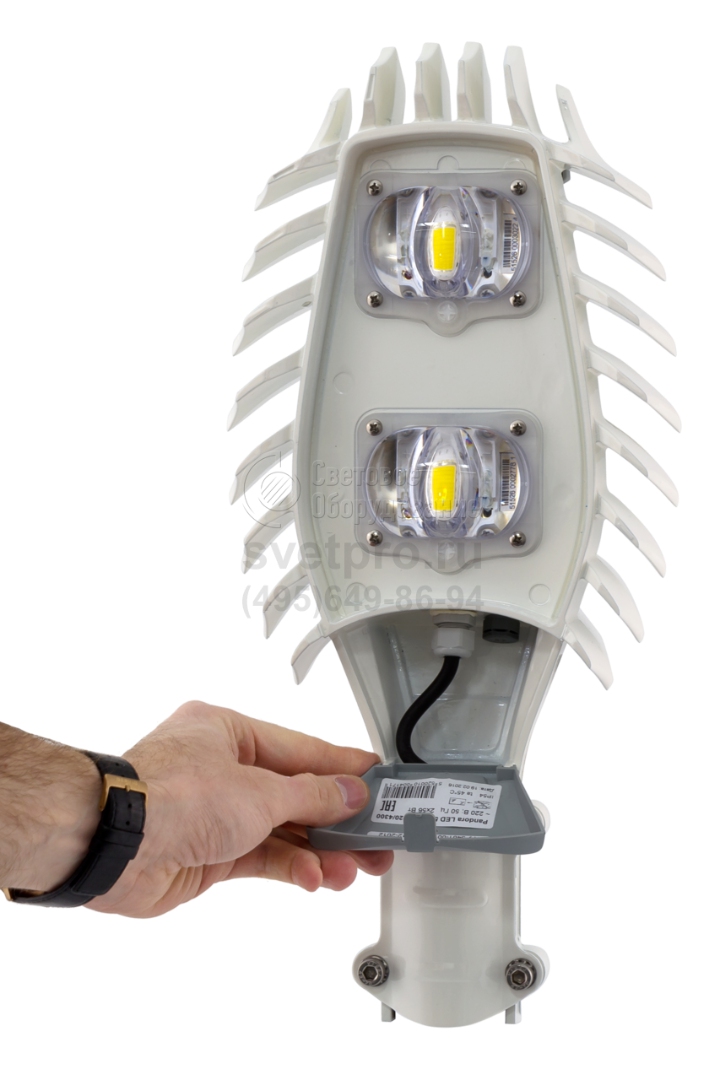

- Откройте крышку 3 в направлении, указанном стрелкой.
- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 1.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
- Закройте крышку 3.
Инструмент
1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.
Обслуживание светильников
Светильник Pandora LED 520AP-120/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник.
Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ 3461-001-55684712-2012 и признан годным к эксплуатации.
