ТФГ-1000-9 Опора контактной сети фланцевая граненая высота 9 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
140 015
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФГ-1000-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 620 мм |
| Нижний диаметр: | 430 мм |
| Верхний диаметр: | 200 мм |
| Вес: | 476 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-1000-9,0-01**-ц | 140 015 ₽ | ЗФ-30/12/Д510-3,0-б | 476 | Ф14, Ф19 | 1000 | 9000 | 3000 | 430 | 200 | М30 | 620 | 510 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ТФГ-1000-9 – высотная металлоконструкция с граненой поверхностью, используемая для обслуживания контактных электротранспортных линий, организации освещения на автодорогах, городских улицах, на территории жилых микрорайонов. Способность опор выдерживать значительные нагрузки позволяет размещать на столбах вывески, дорожные знаки и указатели, подвешивать силовые провода.
Граненая поверхность столба получается посредством сгибания листового металла на специальных прессах. Края изделия соединяются и свариваются, образуя в сечении опоры многогранник. Такой способ изготовления снижает вес изделия и увеличивает его прочность, упрощая доставку и монтаж конструкции. Для защиты металла от коррозии и другого негативного воздействия изделие подвергается горячему цинкованию, что также увеличивает срок эксплуатации столбов до 30 лет.
При установке опоры размещаются на бетонный фундамент с металлическим закладным элементом. Соединение столба и закладной детали осуществляется через фланец.
фото с объектов
Фотогалерея
-

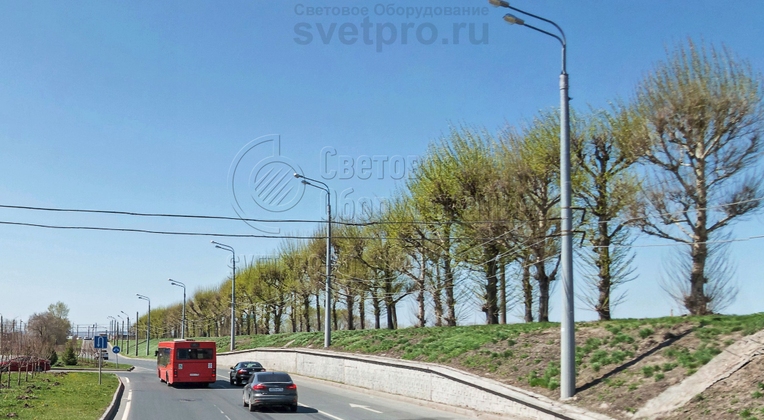

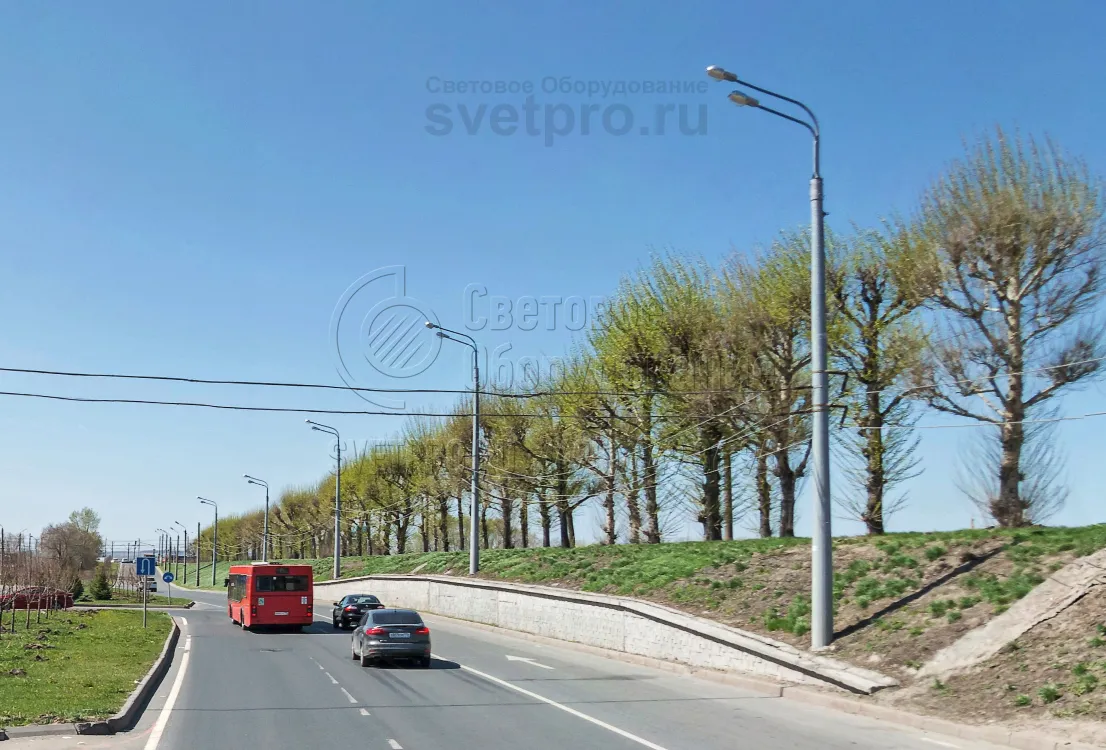

1. Опора модели ТФГ может использоваться для прокладки силовых линий и установки приборов освещения. Светильники уличного освещения устанавливаются на кронштейнах, которые крепятся на оголовке. Можно выбрать разные модели кронштейнов и установить 1, 2 или более световых приборов.
-

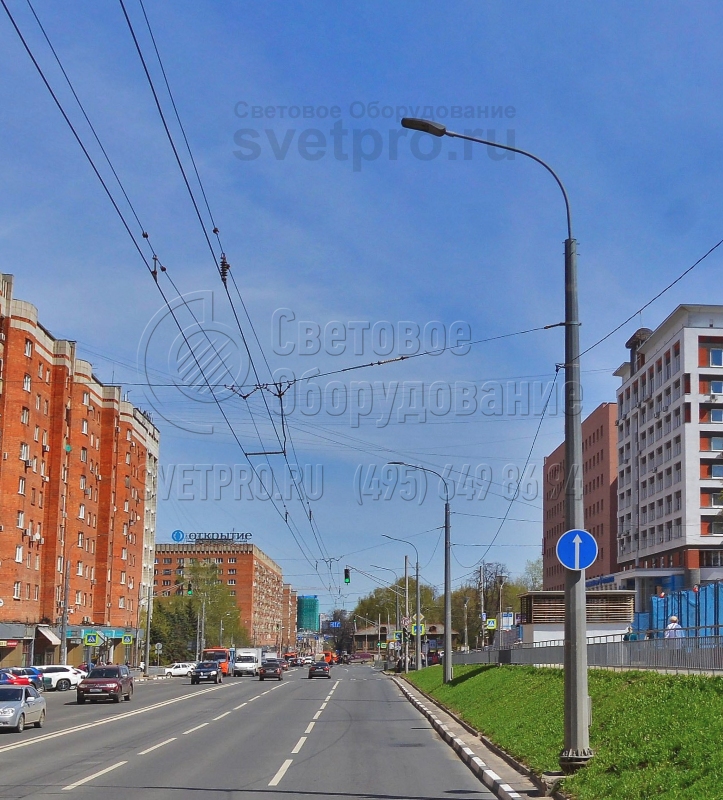

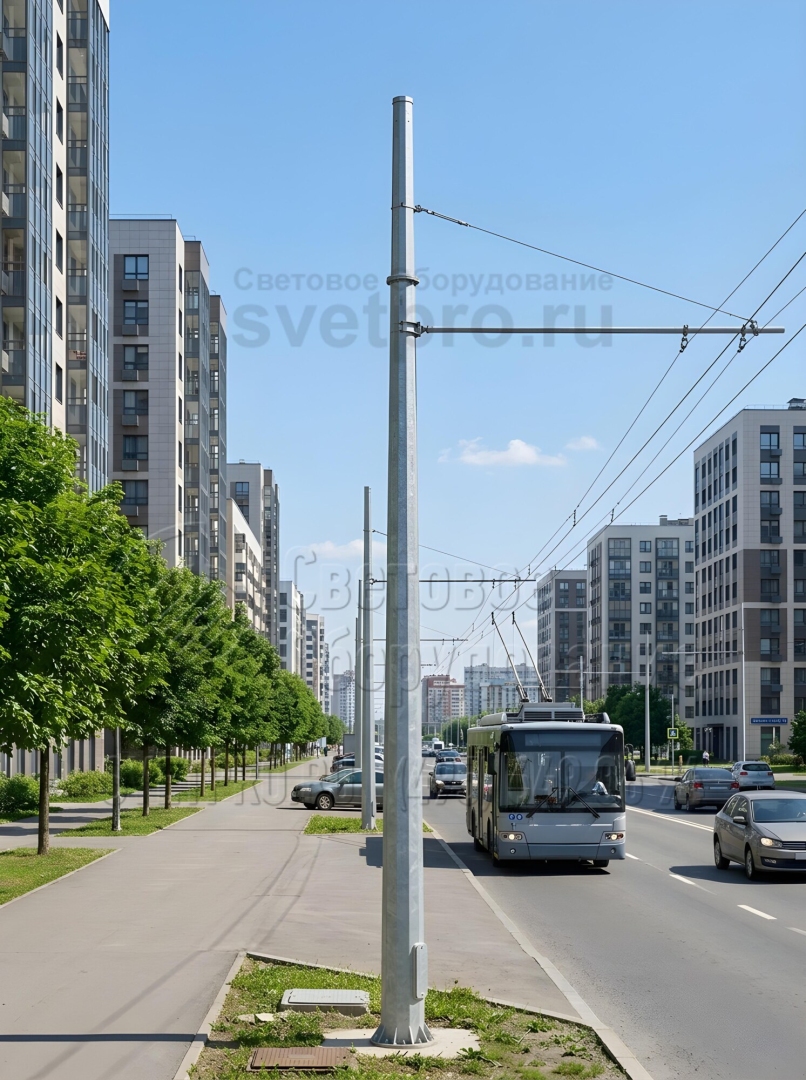

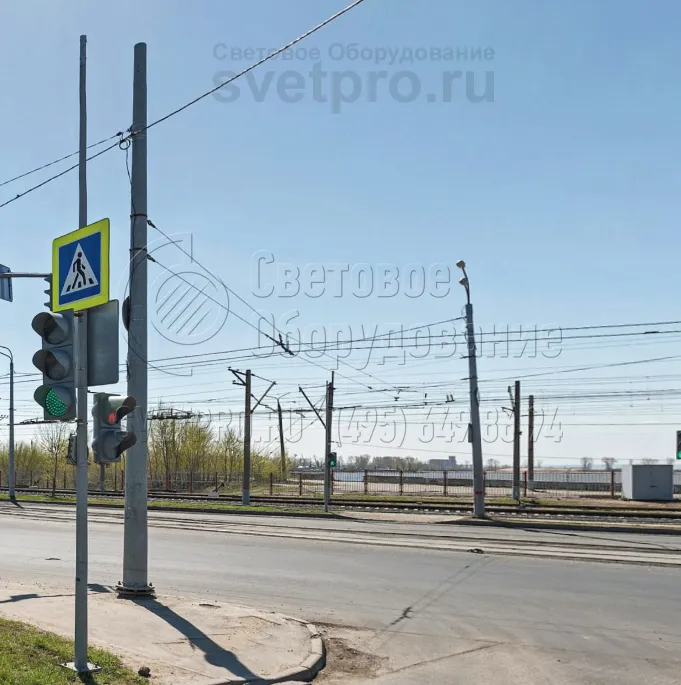

2. Если необходимо подвесить контактную сеть над дорогой, между двумя опорами протягиваются гибкие тросы. К ним крепятся провода для подачи питания к трамваям или троллейбусам. Силовая линия может проходить под землей или по воздуху. На верхушку опоры ставятся приборы освещения. -
3. Опора, представленная на фото, ставится на месте с помощью фланца. Это круглая деталь, которая видна в нижней части конструкции. Для увеличения прочности монтажного узла опорный фланец дополнительно укрепляется треугольными косынками. Крепление производится с помощью высокопрочных болтов. -

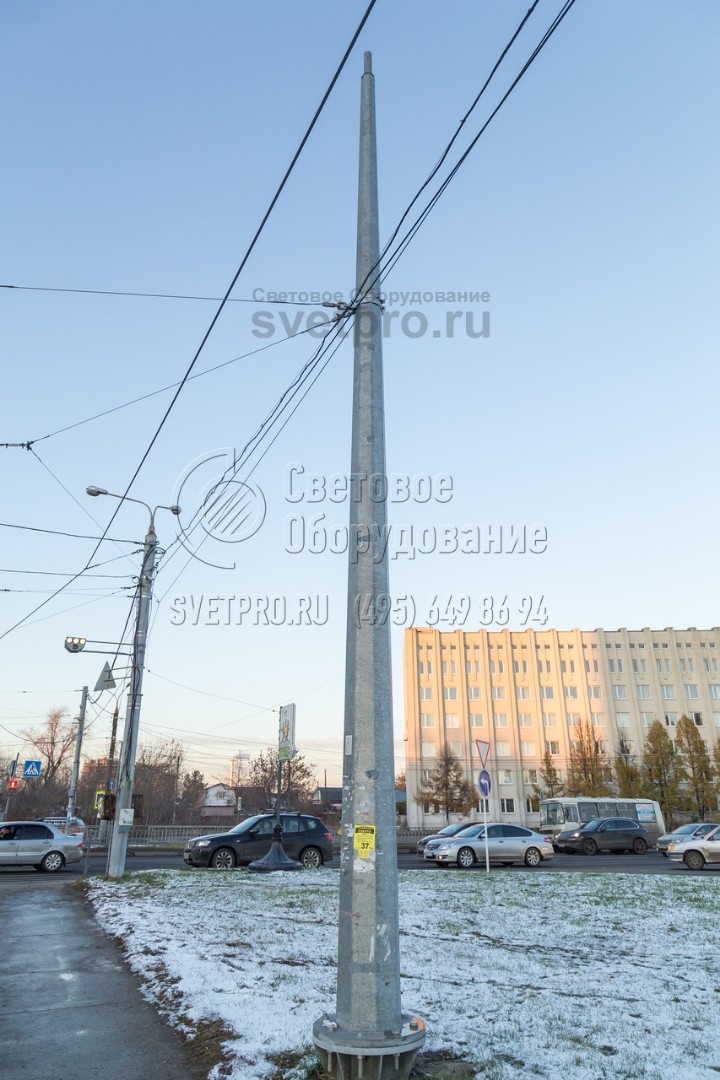

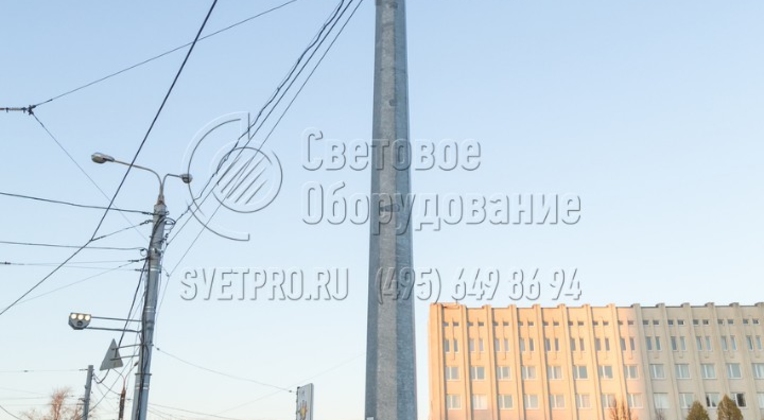

4. ТФГ — универсальная опора освещения. В варианте на фото она используется для прокладки контактной сети. Однако прибора освещения на ней нет. Провод питания проложен по воздуху, а крепление производится на фланец. Для предотвращения коррозии используется защитный слой из цинка.
