СПГ-400-9 Опора силовая прямостоечная граненая высота 9 метров
Покрытие
Горячее цинкование
Высота опоры, м
8
9
Цена*:
92 657
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора СПГ-400-9 относится к силовым конструкциям, применяемым для организации наружного освещения на открытых объектах и территориях. Фонарные столбы такого типа устанавливаются в жилых микрорайонах, на промышленных территориях, автозаправках и парковках, на спортплощадках. Функциональное значение СПГ-400-9 не ограничивается наружным освещением, столбы используются для подвеса СИП, что позволяет устанавливать их в районах, где кабель может прокладываться только по воздуху. При необходимости опора также применяется для размещения рекламных конструкций, вывесок и указателей.
Сырьем для изготовления опоры выступает стальной металлопрокат. Листы металла сгибаются прессом в граненую конструкцию, после чего края изделия свариваются продольным швом. СПГ-400-9 обладает устойчивостью к различным типам нагрузки, от воздействия внешних негативных факторов металл защищен обработкой горячим цинкованием.
Девятиметровая опора монтируется в грунт с установкой и бетонированием в котловане.

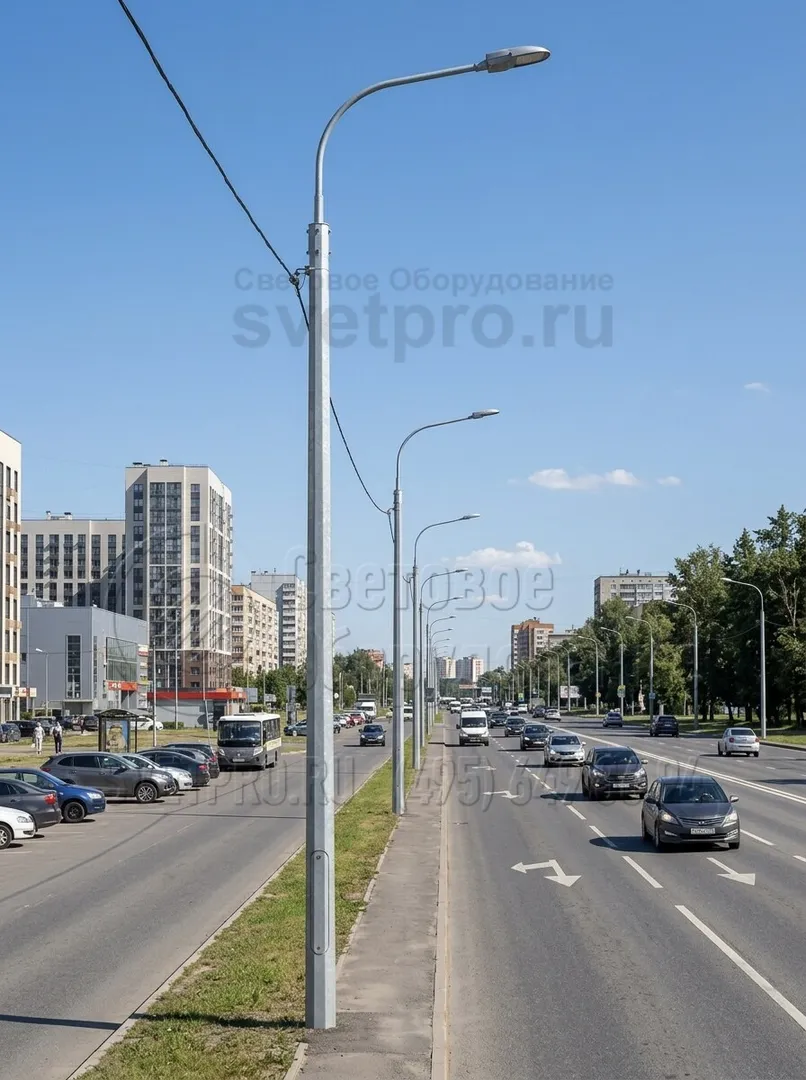

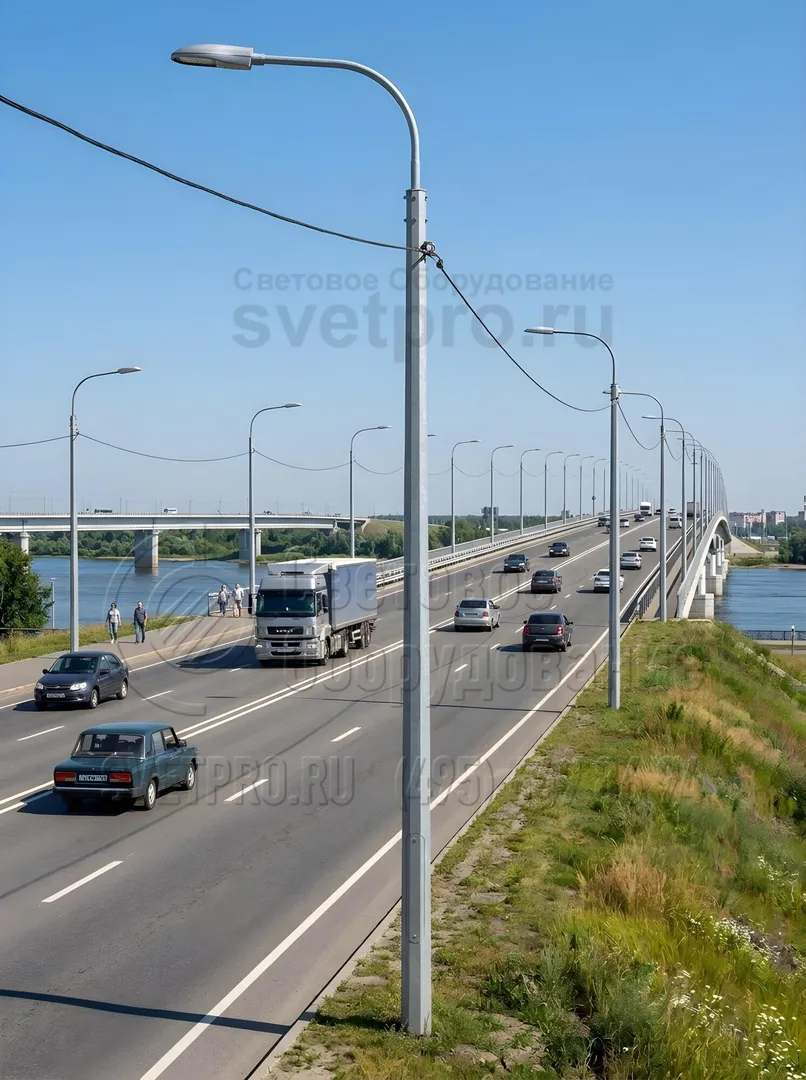

фото с объектов

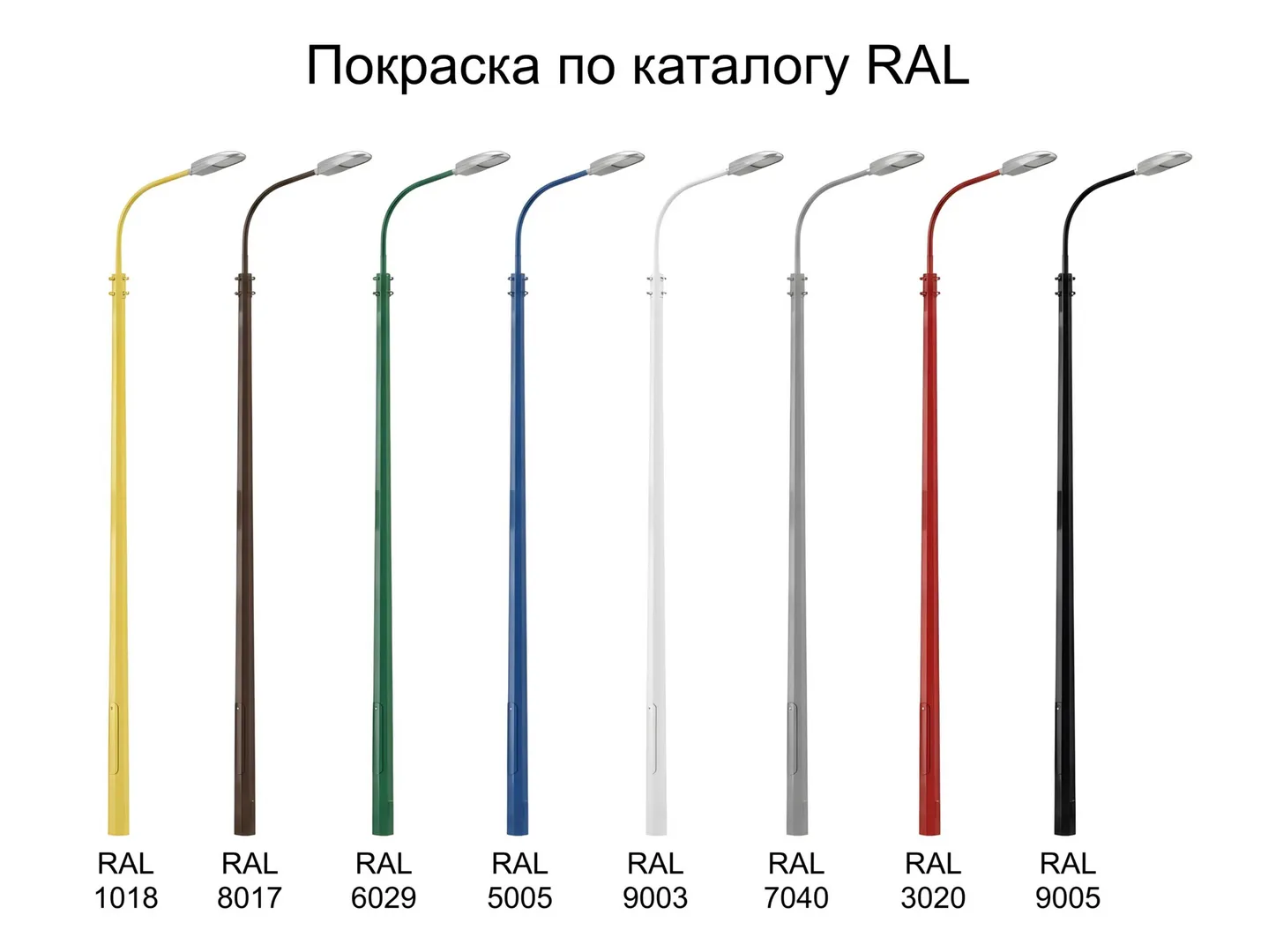

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СПГ-400-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовая сталь |
| Нижний диаметр: | 225 мм |
| Верхний диаметр: | 120 мм |
| Вес: | 315 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СПГ-400-9,0/11,5-01**-ц | 92 657 ₽ | 315 | Ф6, Ф7, Ф16 | 400 | 9000 | 9000 | 2500 | 225,0 | 120 | 6 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

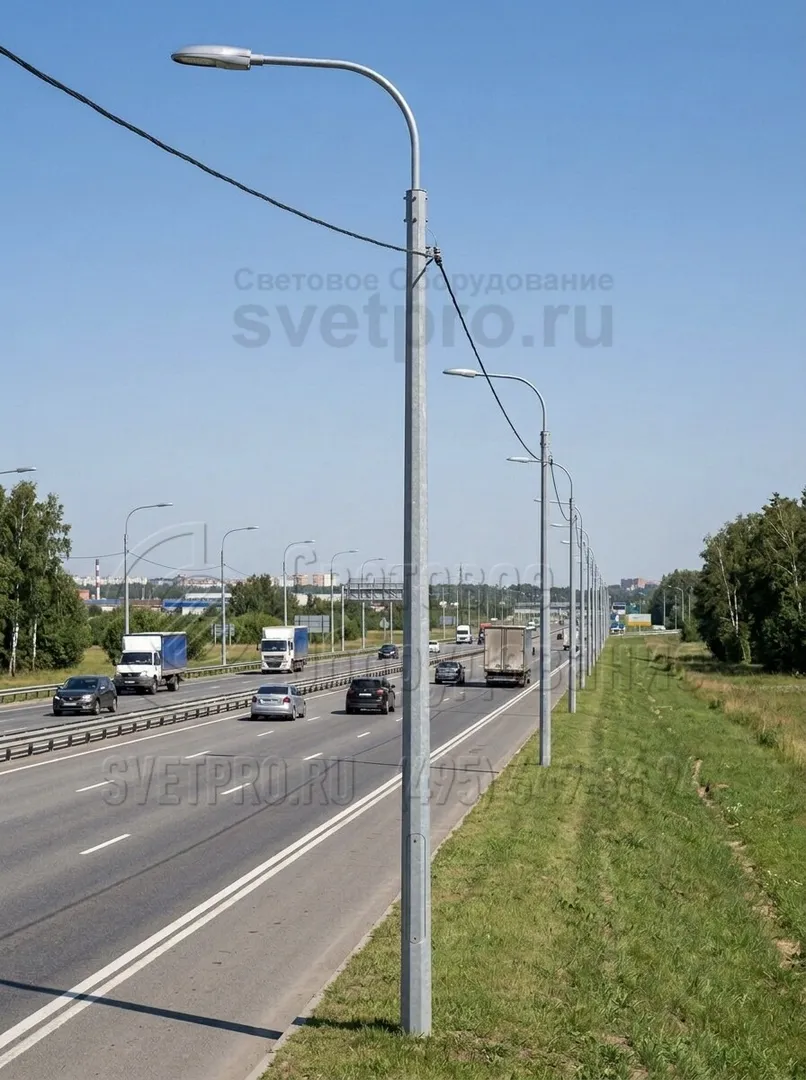

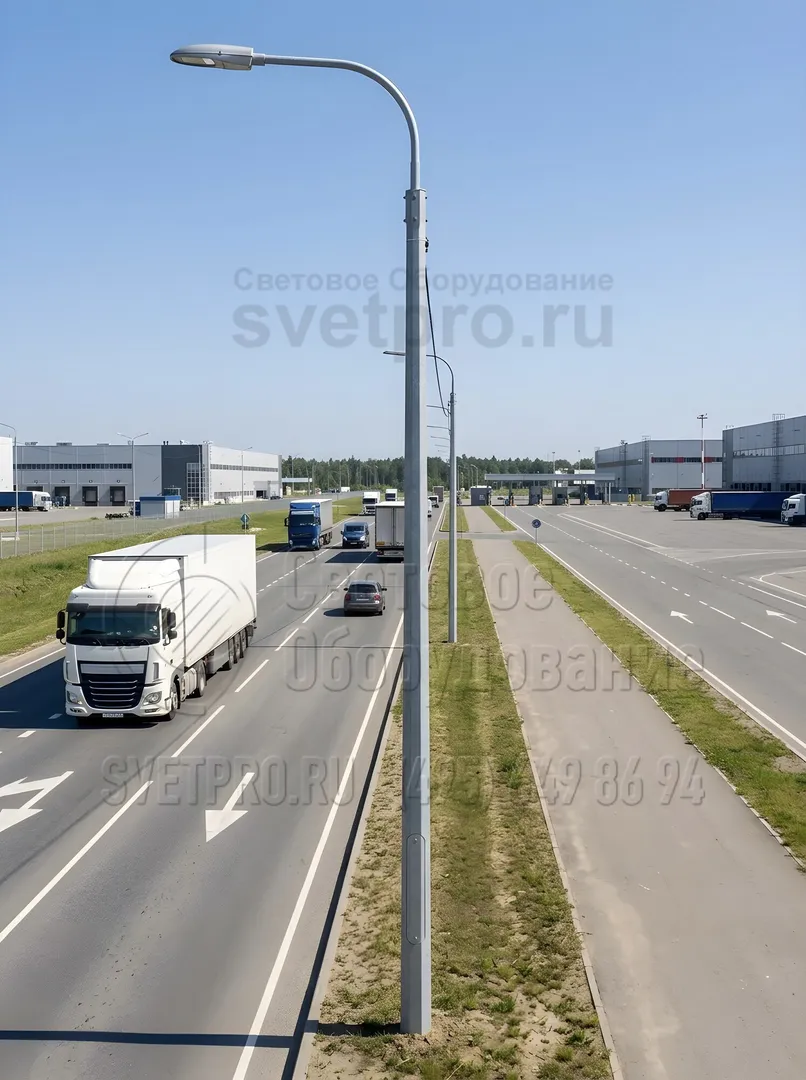

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

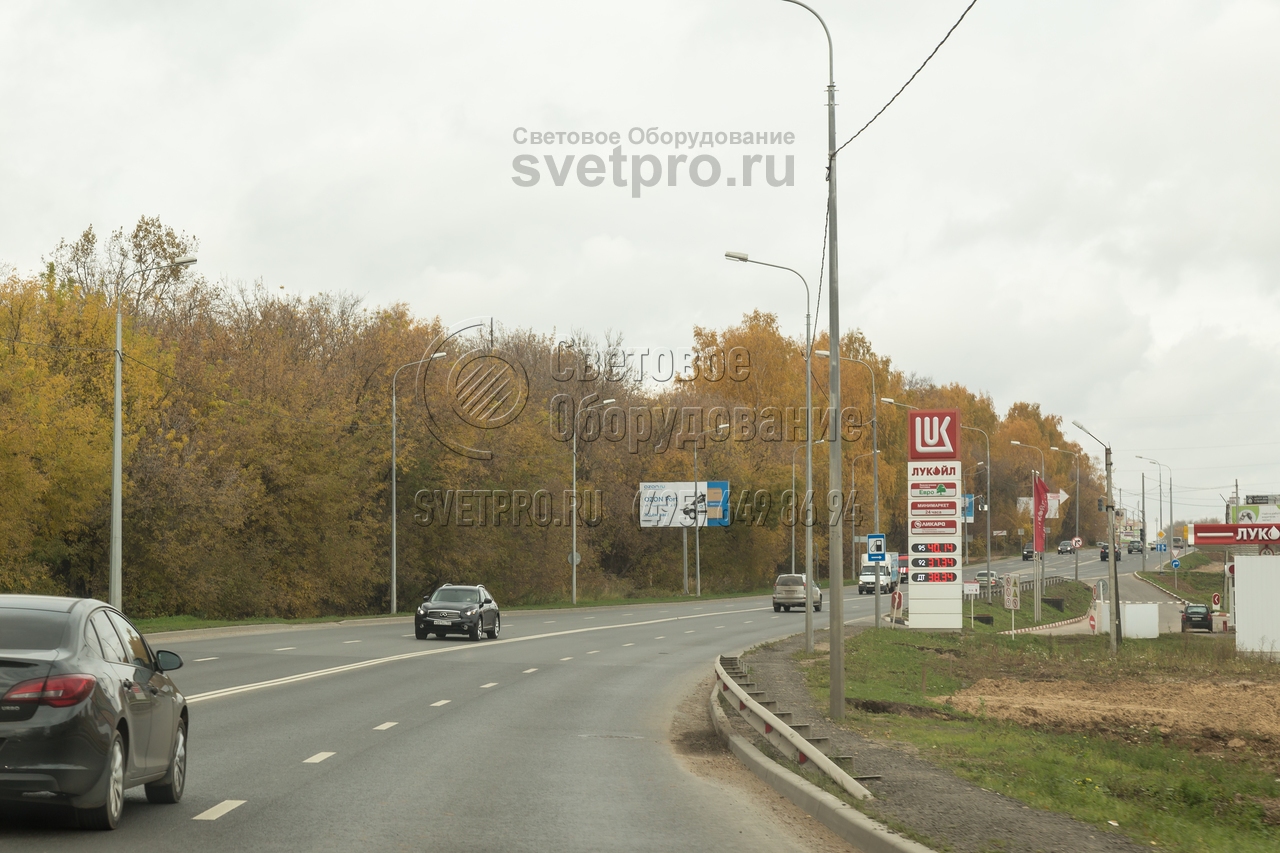

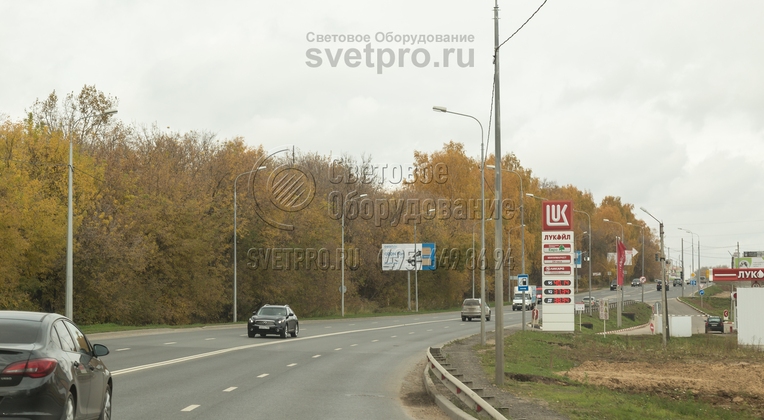

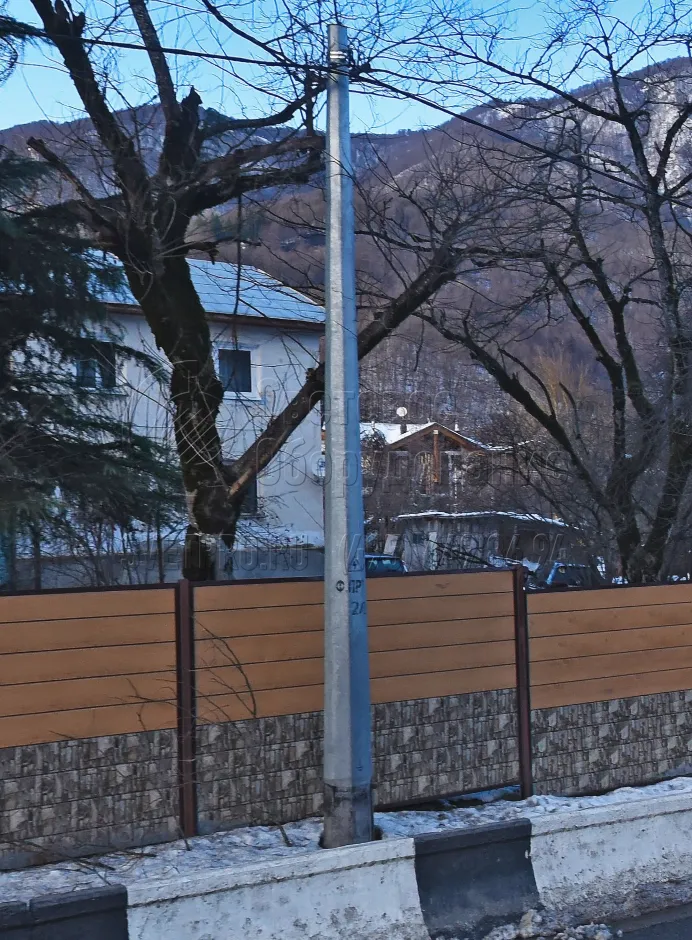

6. Опоры с хвостовиком быстрее и проще установить в условиях ограниченного пространства. Для монтажа необходимо пробурить котлован нужного диаметра и глубины, после чего вставить в него опору. Нет необходимости отдельно бетонировать закладную деталь, после чего прикручивать к ней наземную часть. -

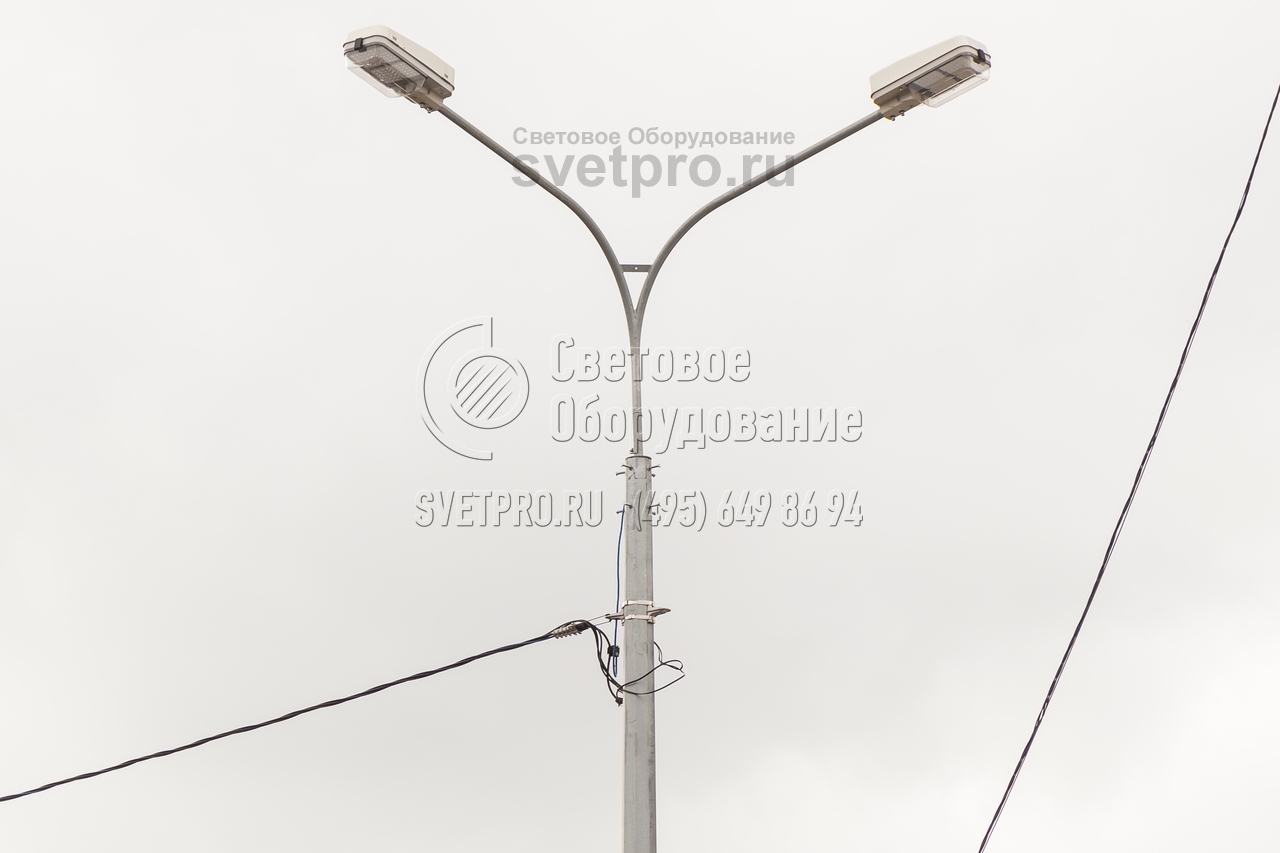

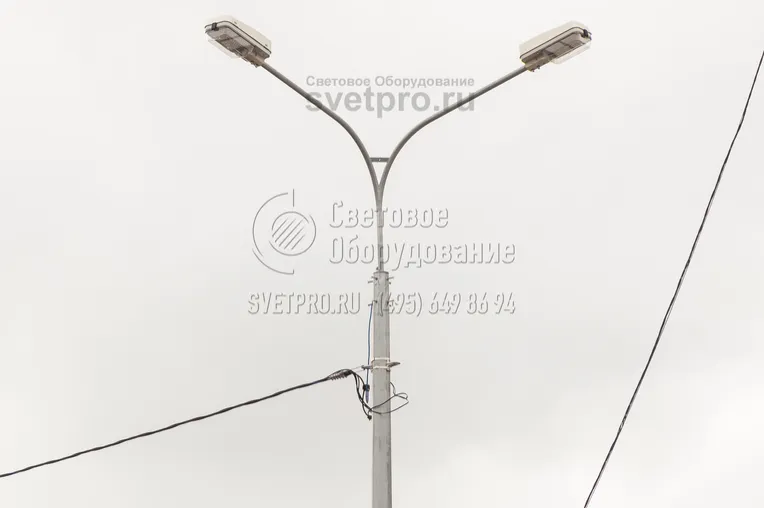

7. На верхушку опоры с хвостовиком и граненым стволом конической формы можно ставить разные типы кронштейнов в зависимости от необходимых параметров освещения. В варианте на фото используется кронштейн, у которого есть два рожка под углом 45 градусов. Используются светодиодные лампы. -

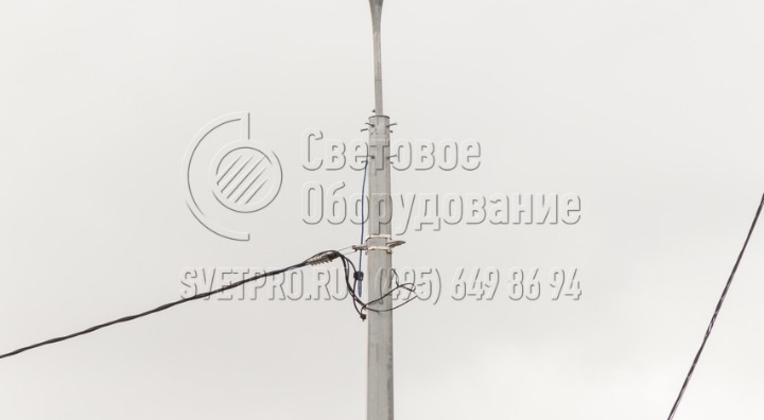

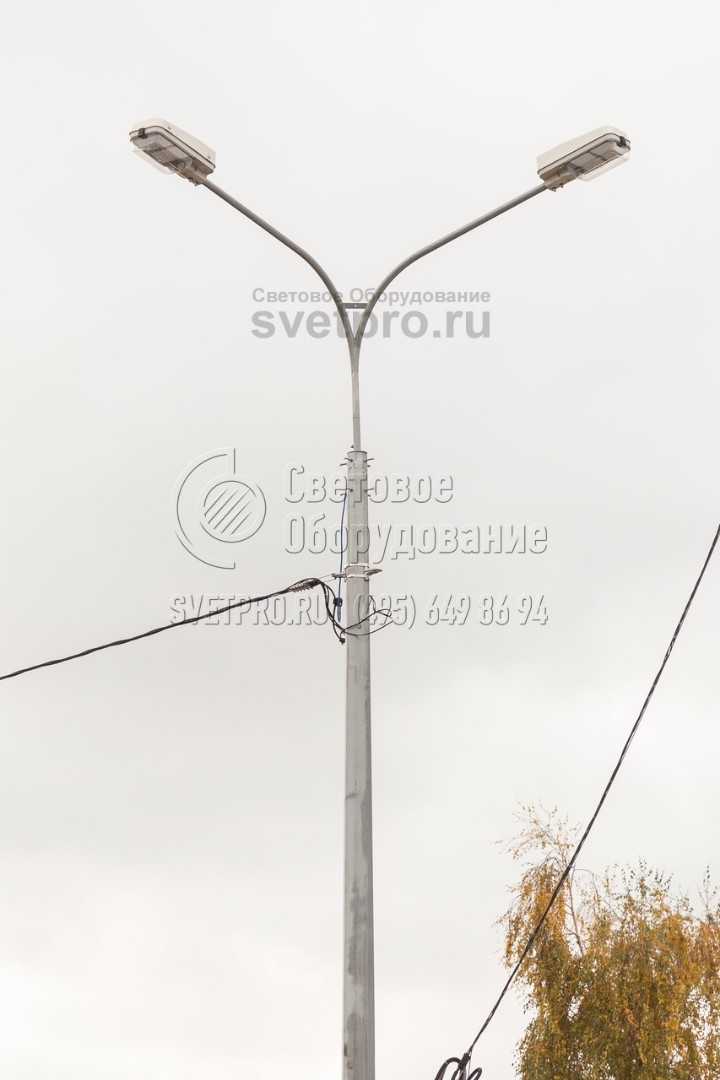

8. Преимущество силовых опор перед несиловыми — возможность закрепить кабель питания прямо на оголовке ствола. Делается это с помощью накладной арматуры, которая хорошо видна на фотографии. Это сокращает объем земляных работ при строительстве и уменьшает затраты подрядной организации. -
9. Так как прочность опоры и несущая способность повышается за счет граней корпуса, производитель использует для изготовления опор тонкую листовую сталь. Это уменьшает вес конструкции. Для ее установки не нужно использовать тяжелое инженерное оборудование, что важно при больших объемах работ.
