ТФ-1300-9 Опора контактной сети фланцевая трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
227 966
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФ-1300-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Трубный прокат |
| Размер фланца: | 580 мм |
| Нижний диаметр: | 377 мм |
| Верхний диаметр: | 273 мм |
| Вес: | 775 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обознач-е установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФ-1300-9,0-01**-ц | 227 966 ₽ | ЗФ-36/12/Д470-3,0-б | 775 | О4 | 1300 | 9000 | 3000 | 4500 | 377 | 273 | М36 | 580 | 470 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов

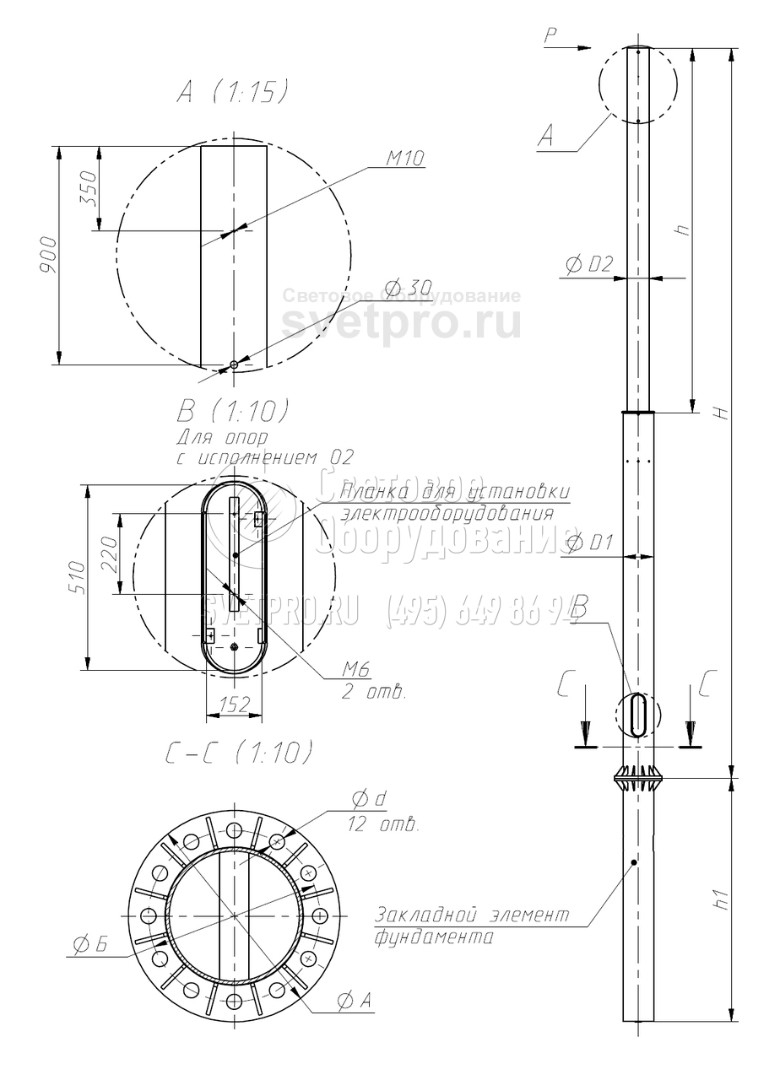

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ТФ-1300-9 – трубчатая опорная конструкция фланцевого типа, используемая для создания наружной иллюминации вдоль автодорог и магистралей, в жилых микрорайонах, на открытых территориях большой площади. Опорные столбы также могут использоваться для монтажа сетей электротранспорта и воздушного подвеса СИП. Организация освещения на определенной территории осуществляется с помощью светильников, размещаемых на кронштейнах.

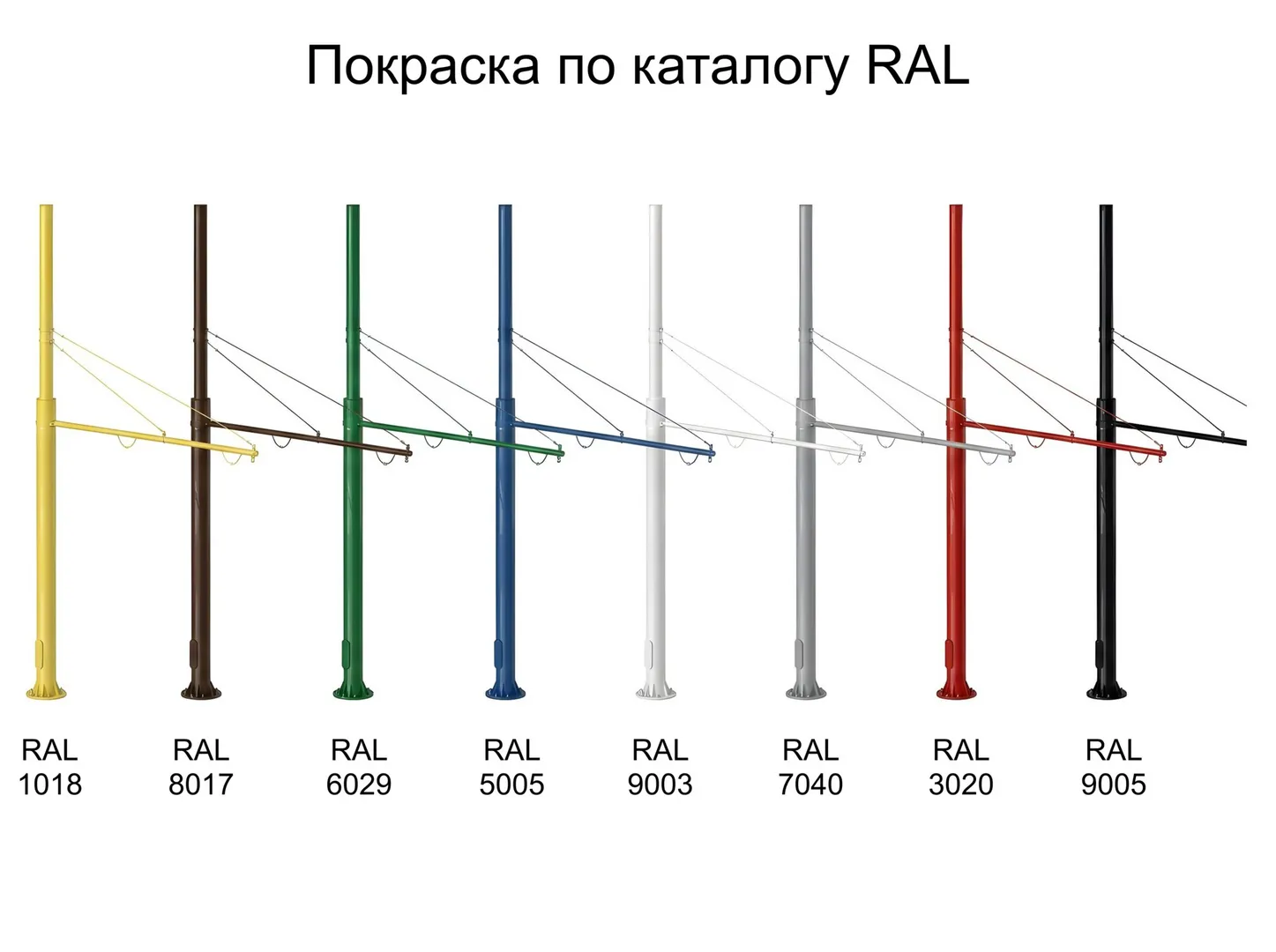

Конструкцию столба составляют две стальные трубы разного диаметра. Металл, из которого изготавливаются трубы, надежно защищен от внешнего воздействия факторов среды и развития ржавчины обработкой горячим цинкованием. Наружное цинковое покрытие увеличивает срок эксплуатации опоры до 30 лет без необходимости выполнять его замену. Дополнительно по желанию заказчика столб обрабатывается лакокраской выбранного оттенка.
Для установки модели ТФ-1300-9 используется фланцевое соединение, с помощью которого столб соединяется с закладным элементом на подготовленном бетонном основании.
фото с объектов
Фотогалерея
-

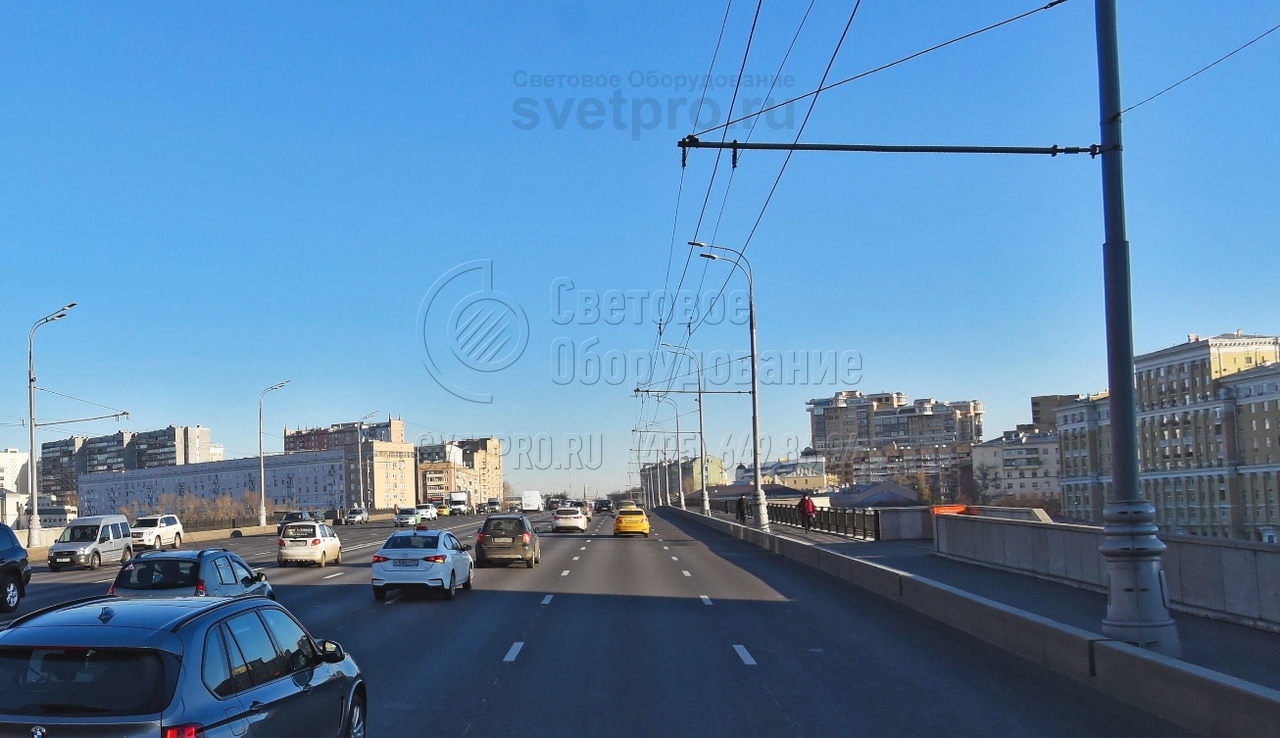

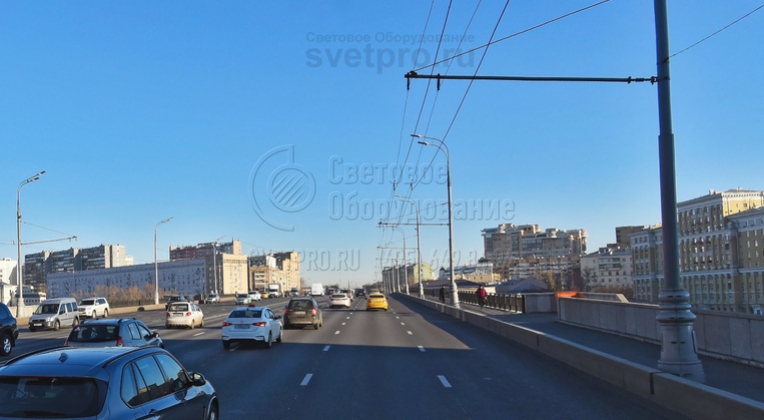

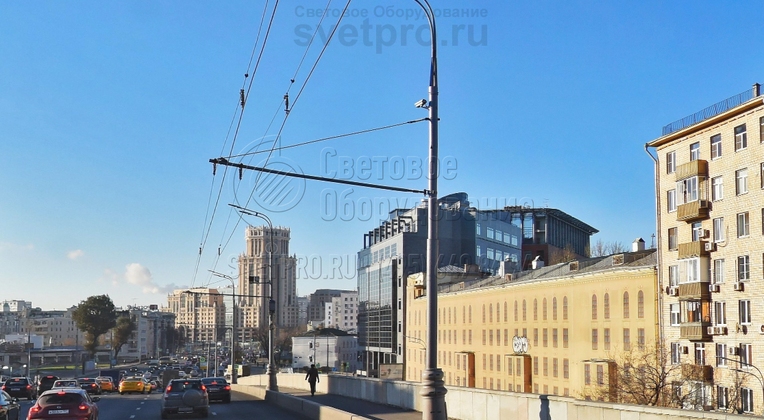

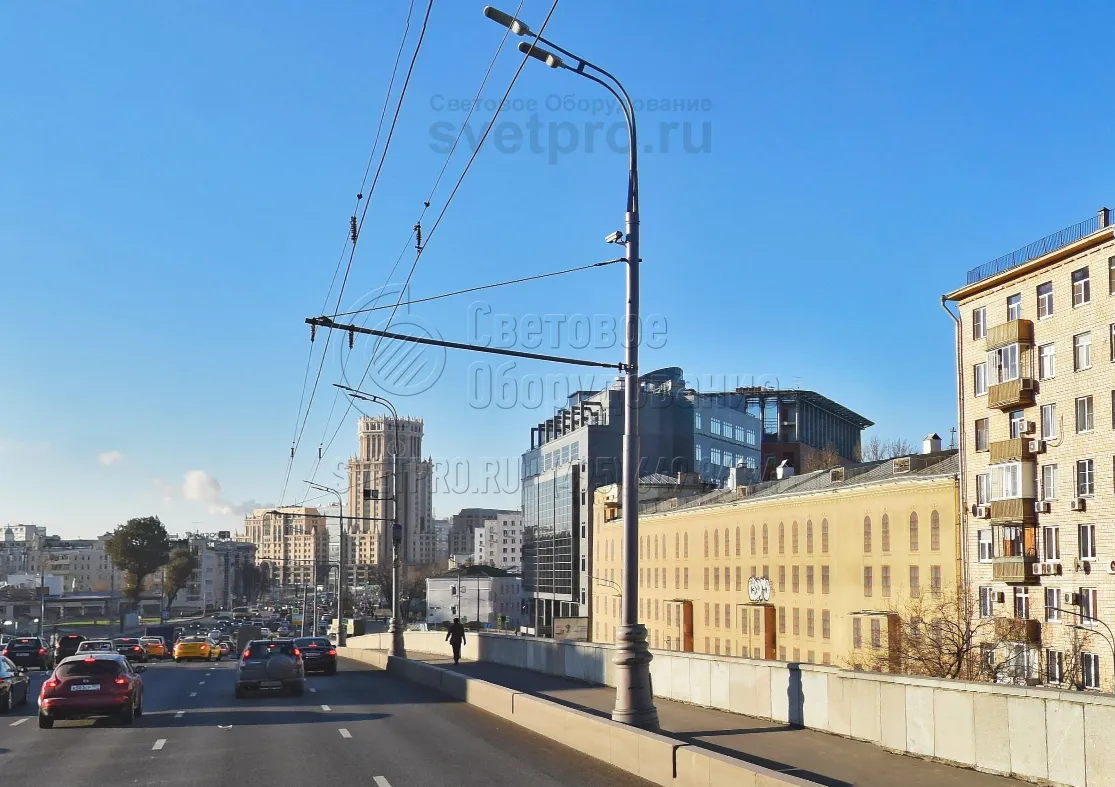

1. На фотографии представлен пример использования опоры ТФ. Эта конструкция для подвески контактной сети ставится на месте с помощью фланца. Поэтому ее можно установить не в грунт, а на объектах дорожной инфраструктуры. Для этого в эстакаде, мосту или парапете делаются закладные элементы.
-

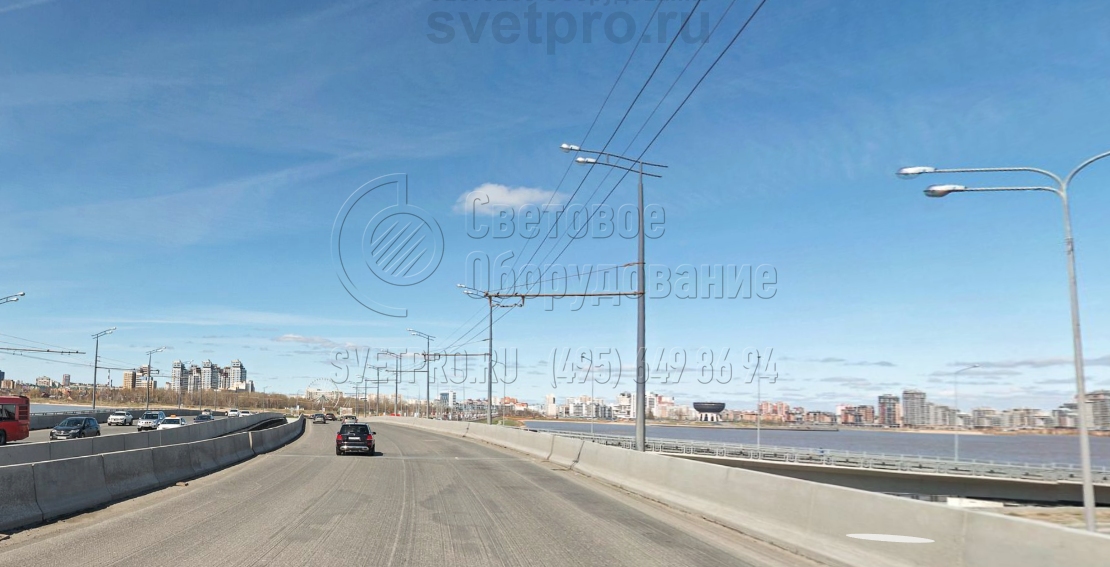

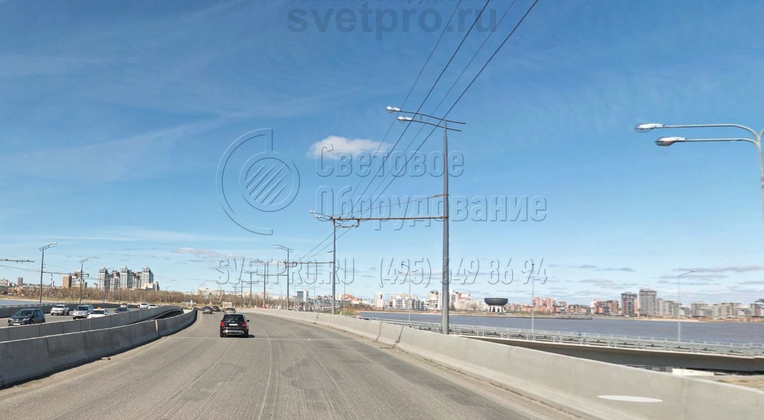

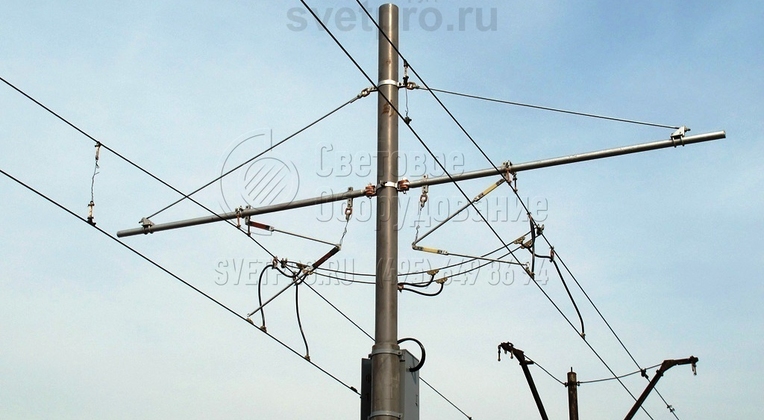

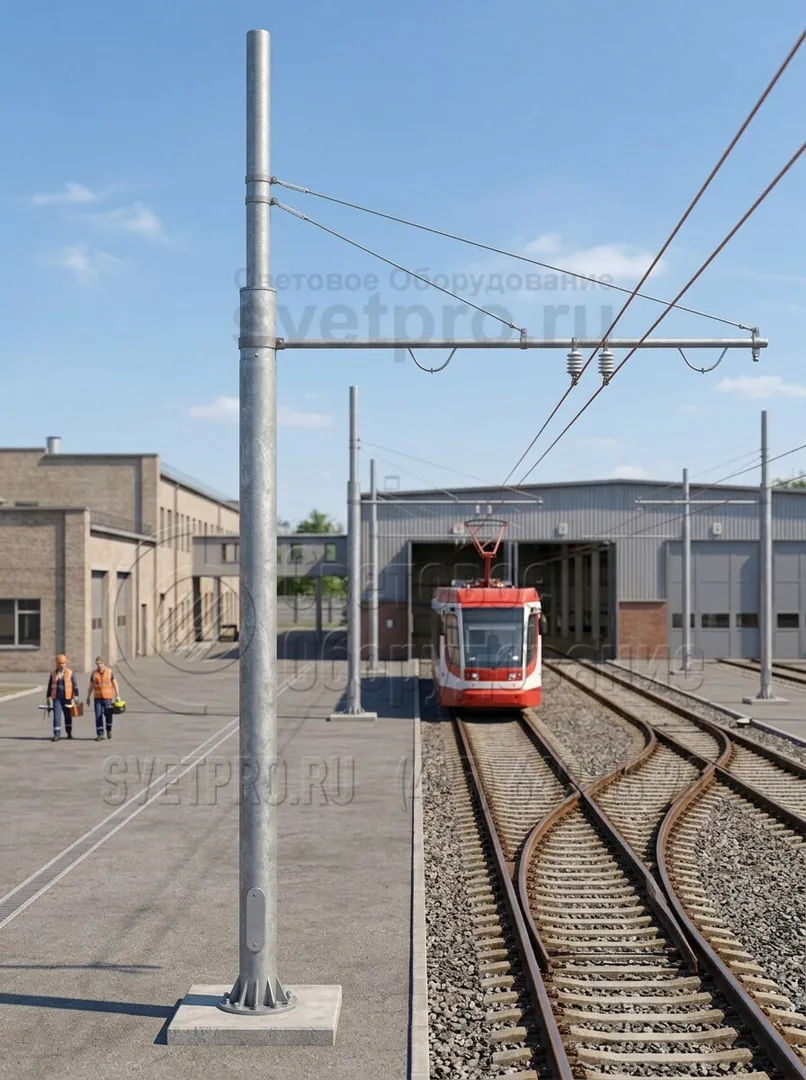

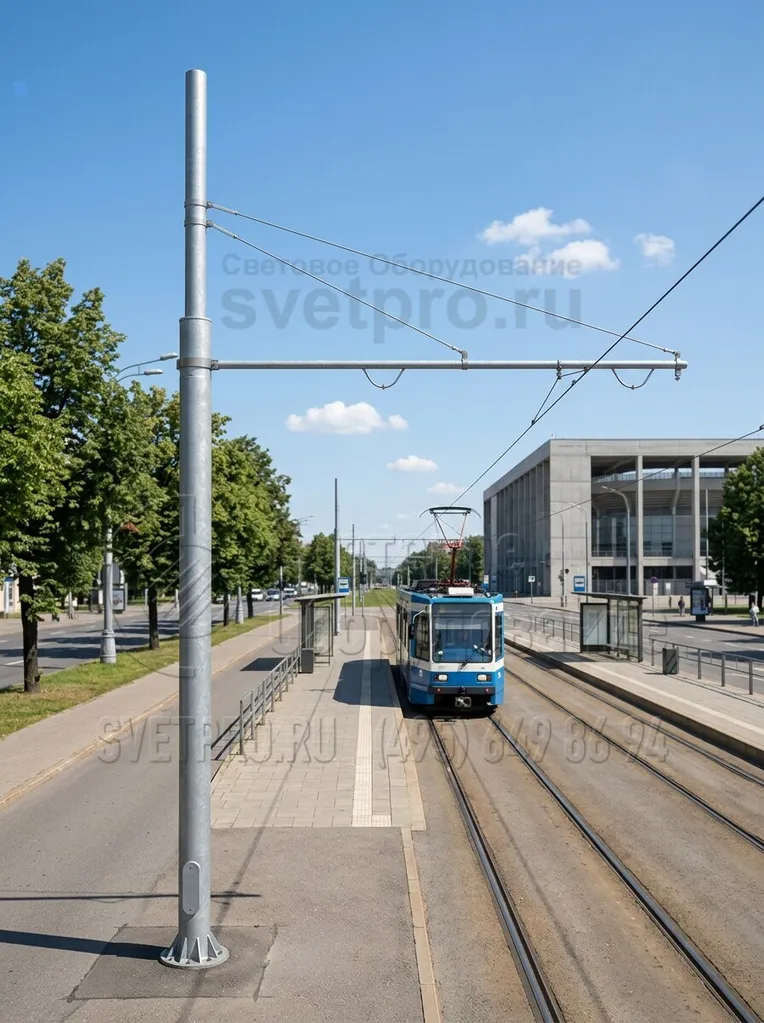

2. Фланцевые опоры типа ТФ оснащаются круглой опорной площадкой. Она приварена к нижнему срезу корпуса. При монтаже на тротуаре массивная площадка портит внешний вид улицы и может представлять опасность для пешеходов. Поэтому ее дополнительно декорируют с помощью пластиковой тумбы. -

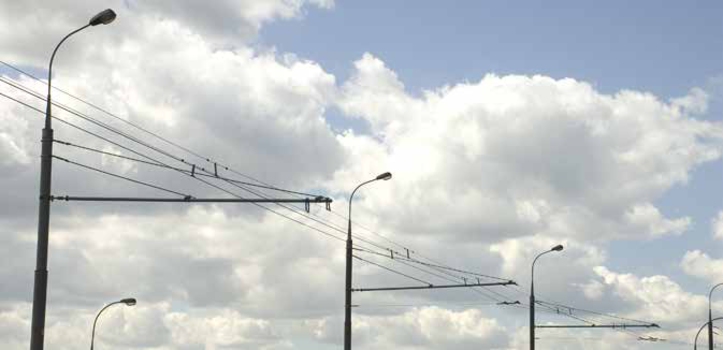

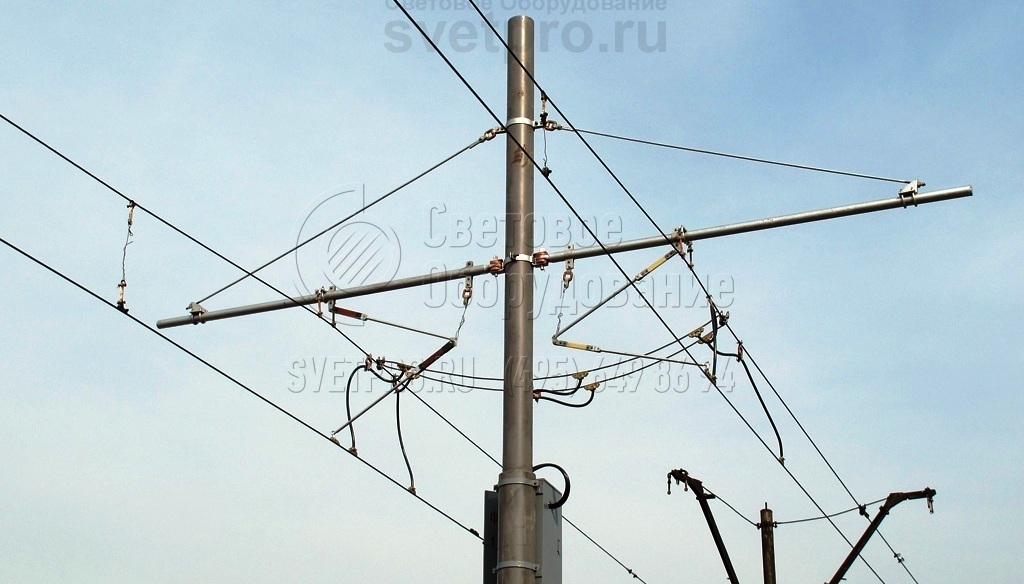

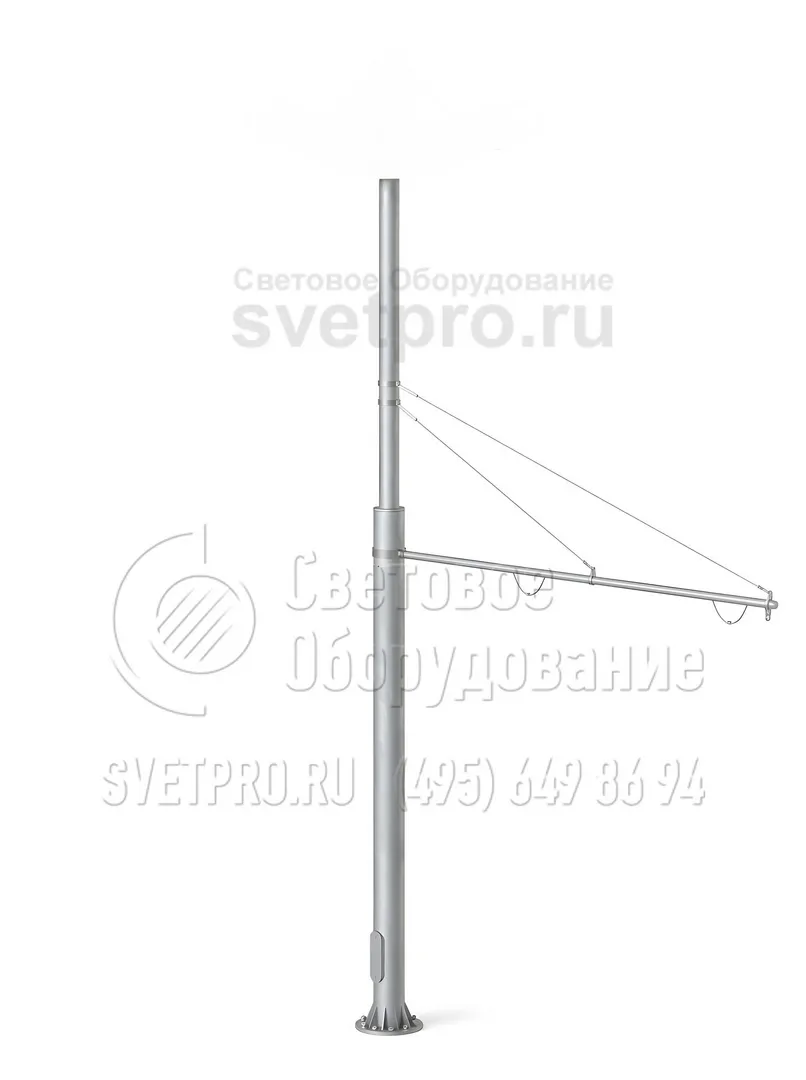

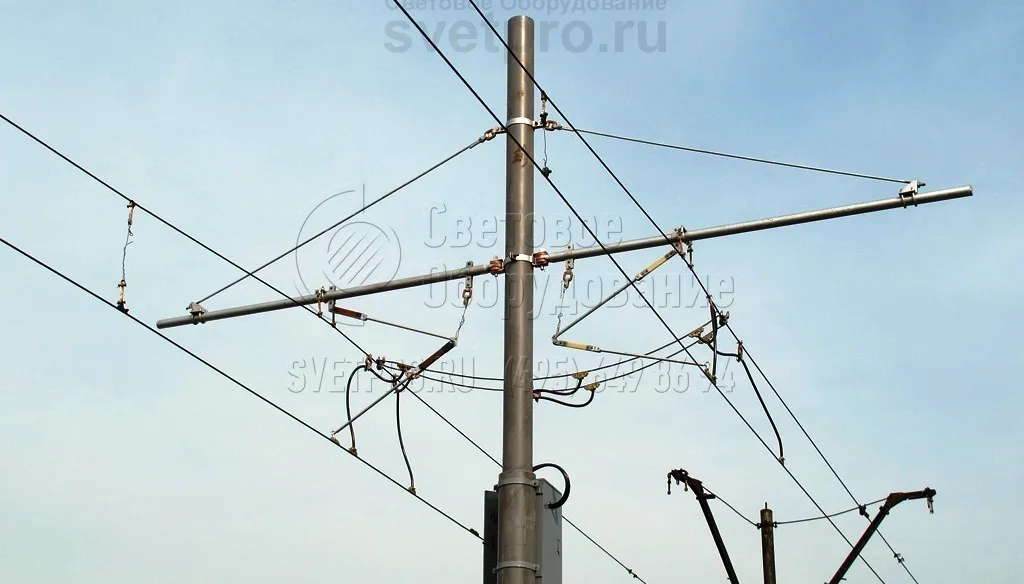

3. Контактная сеть может подвешиваться к стволу на консолях или растяжках. Консоли используют в том случае, когда инженеры не могут или не хотят протягивать тросы между двумя опорами на соседних сторонах дороги. Длина стальной консоли может варьироваться в зависимости от пожеланий покупателя. -

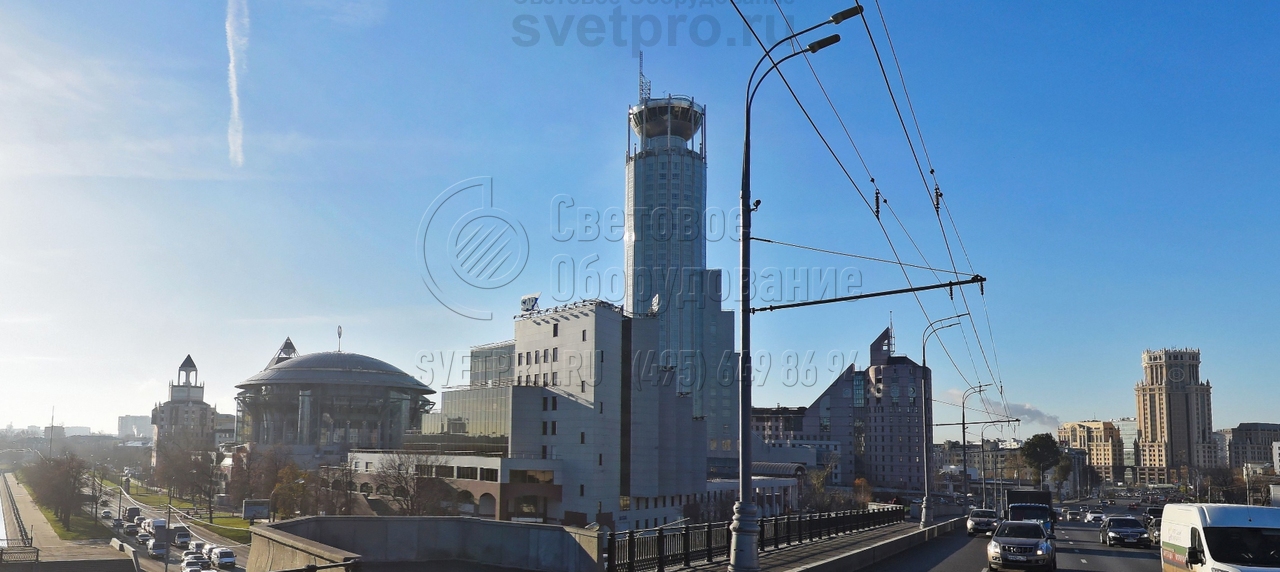

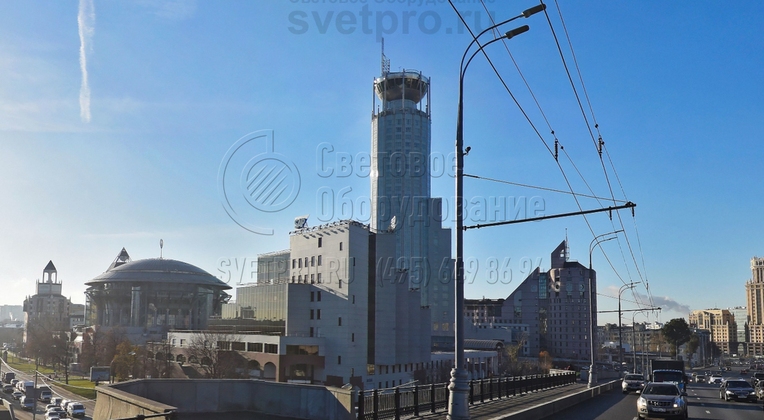

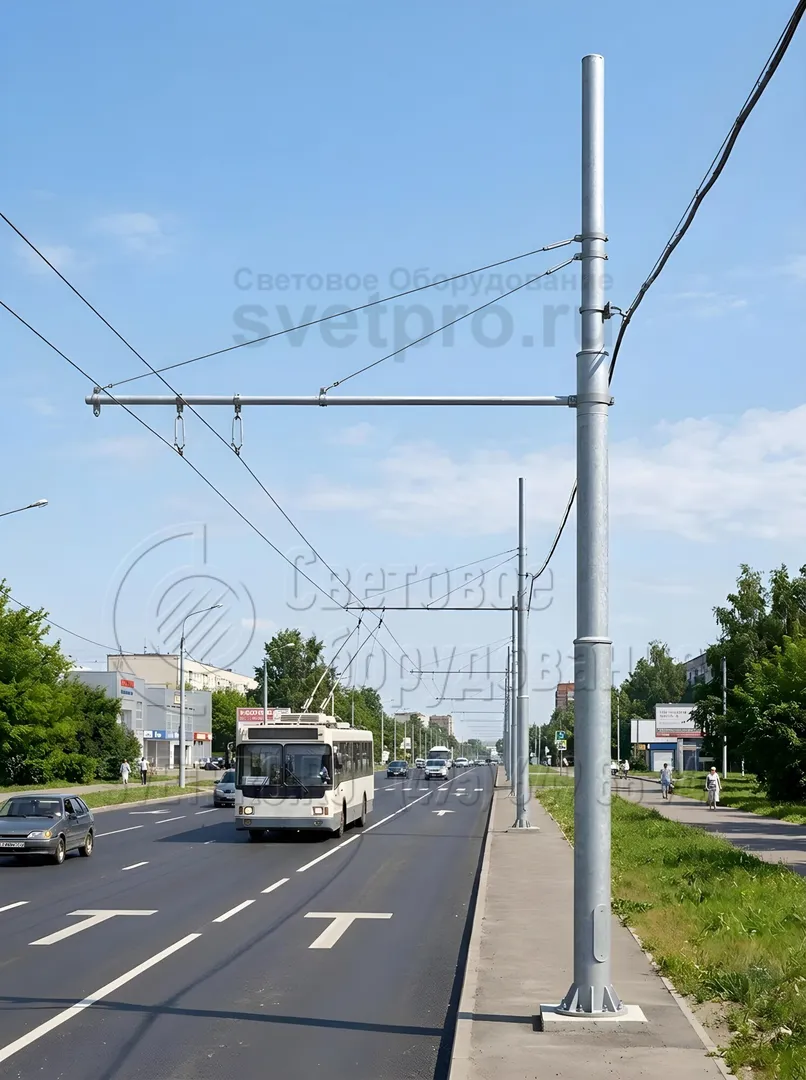

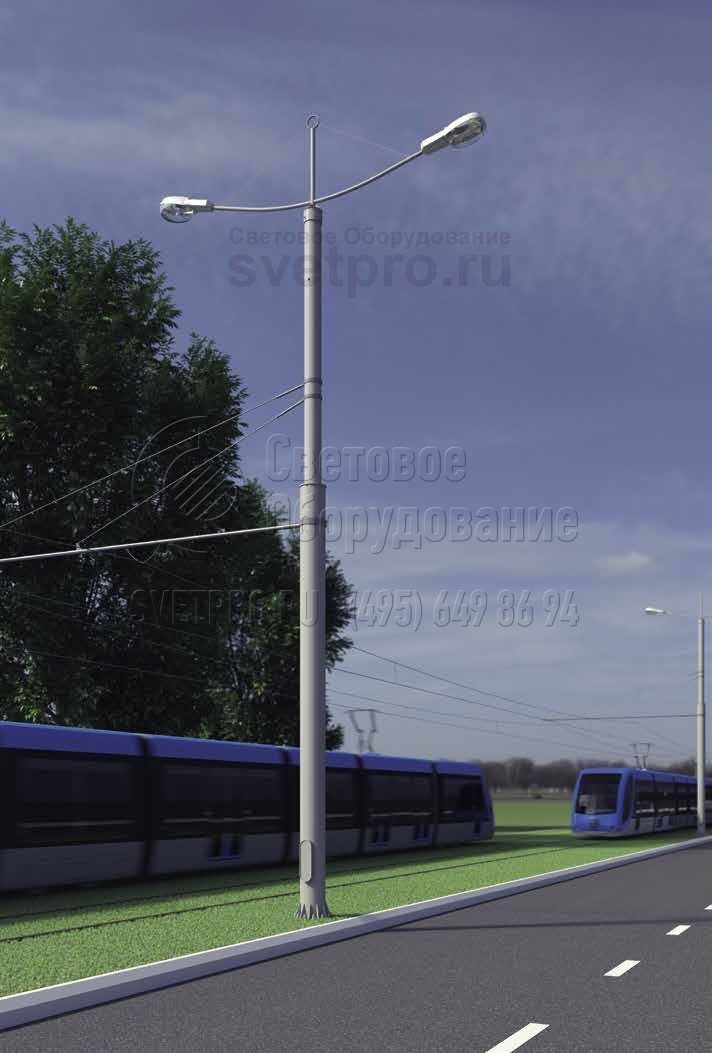

4. Специализированная опора ТФ может быть украшением дороги, как в примере на фото. Улучшить ее внешний вид помогают декоративные кронштейны для светильников, которые установлены на оголовке. Здесь используются модели с двумя рожками, которые размещены один над другим над дорогой. -

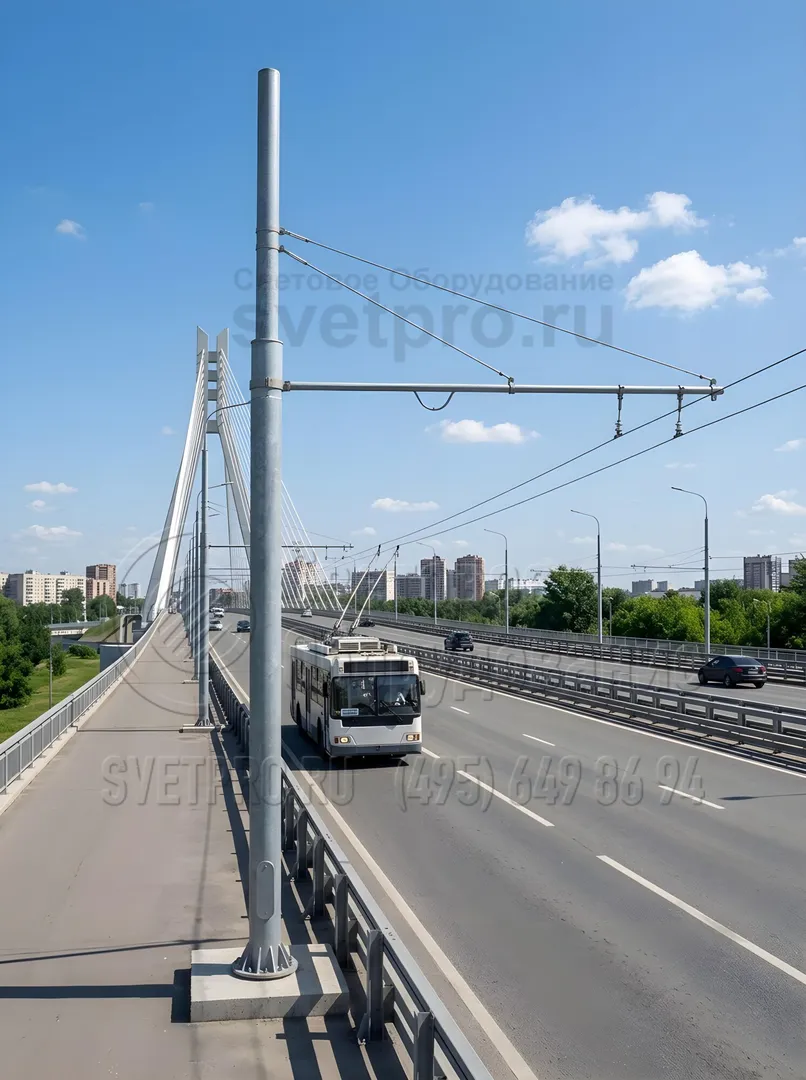

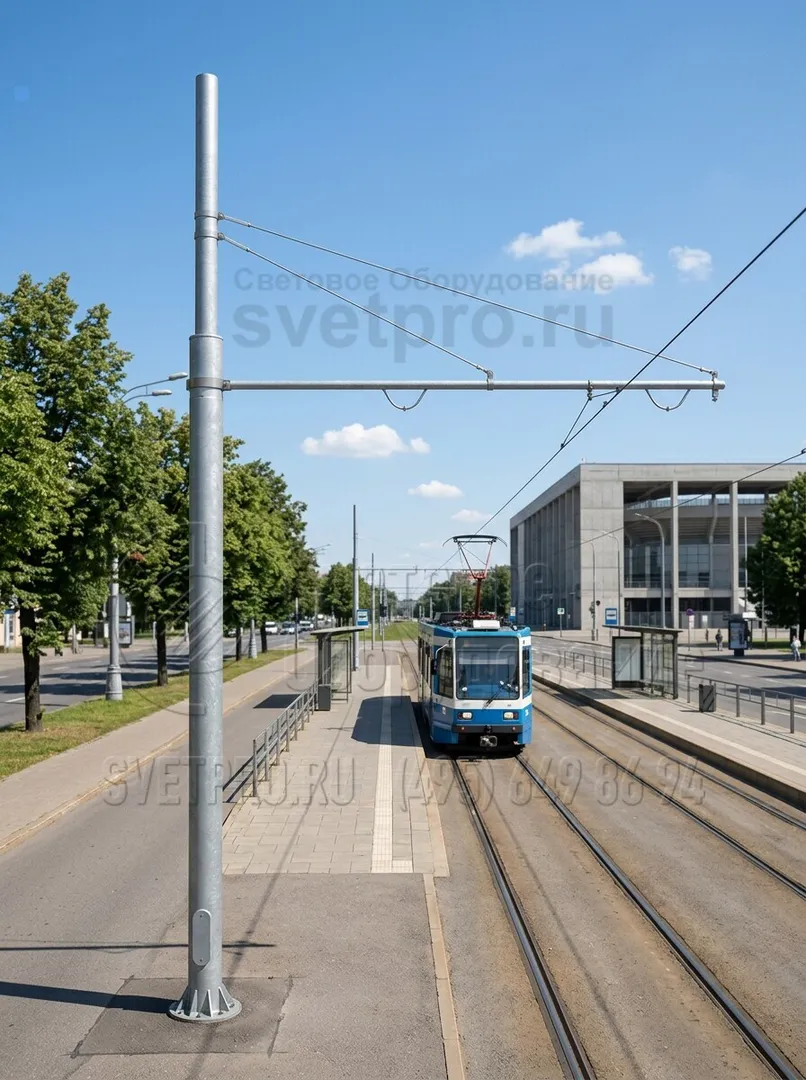

5. Опора на фото может выдержать вес на оголовке до 1,3 тонны. Поэтому на одну конструкцию можно установить сразу две горизонтальные консоли и подвесить провода для трамваев, которые движутся в противоположных направлениях. Так можно сэкономить средства на строительстве контактной сети.
