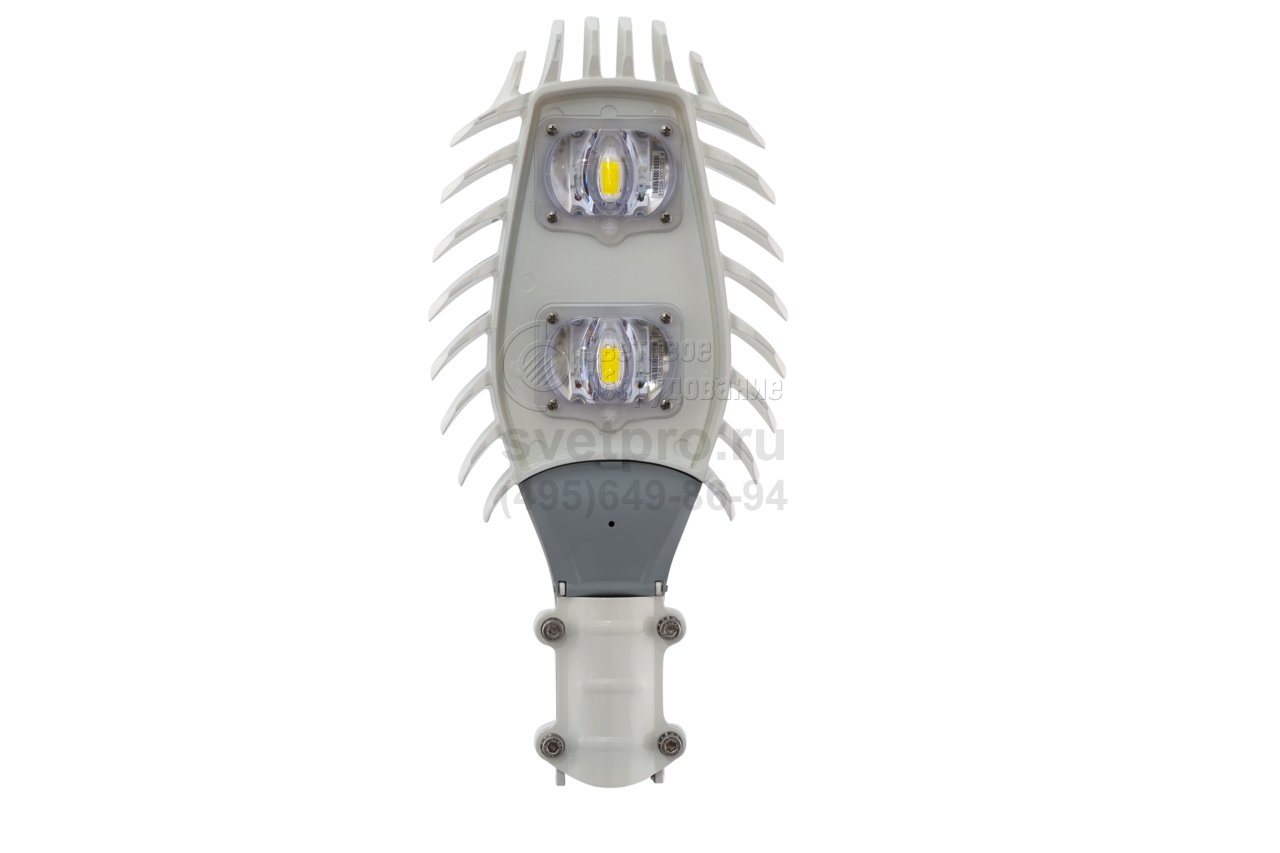

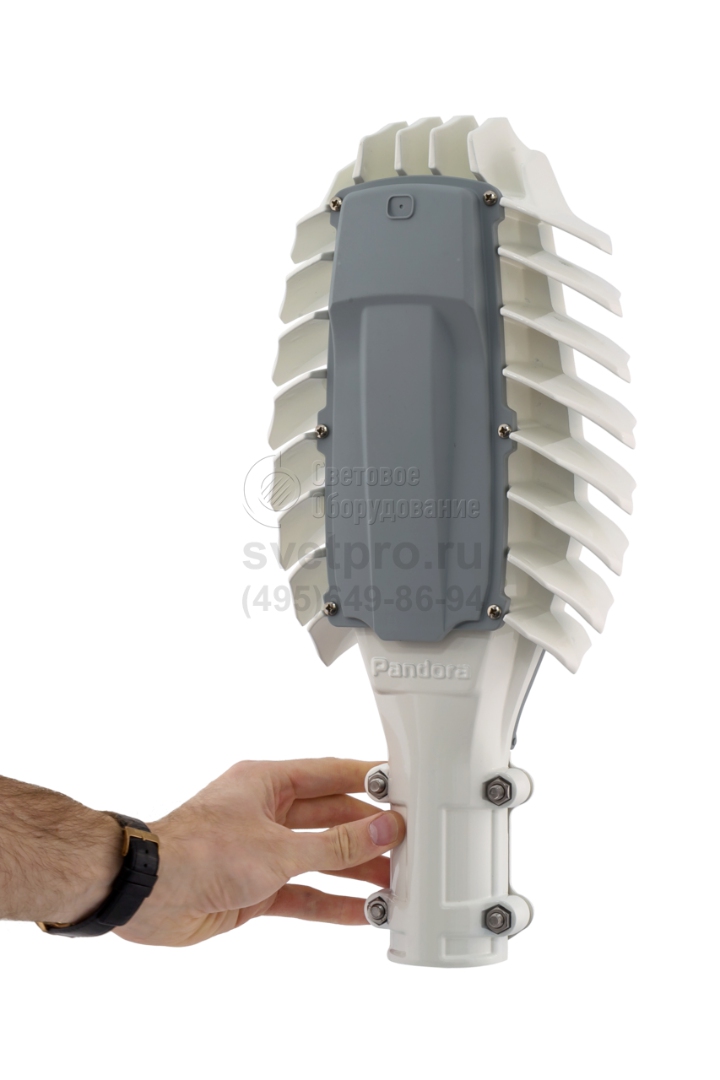

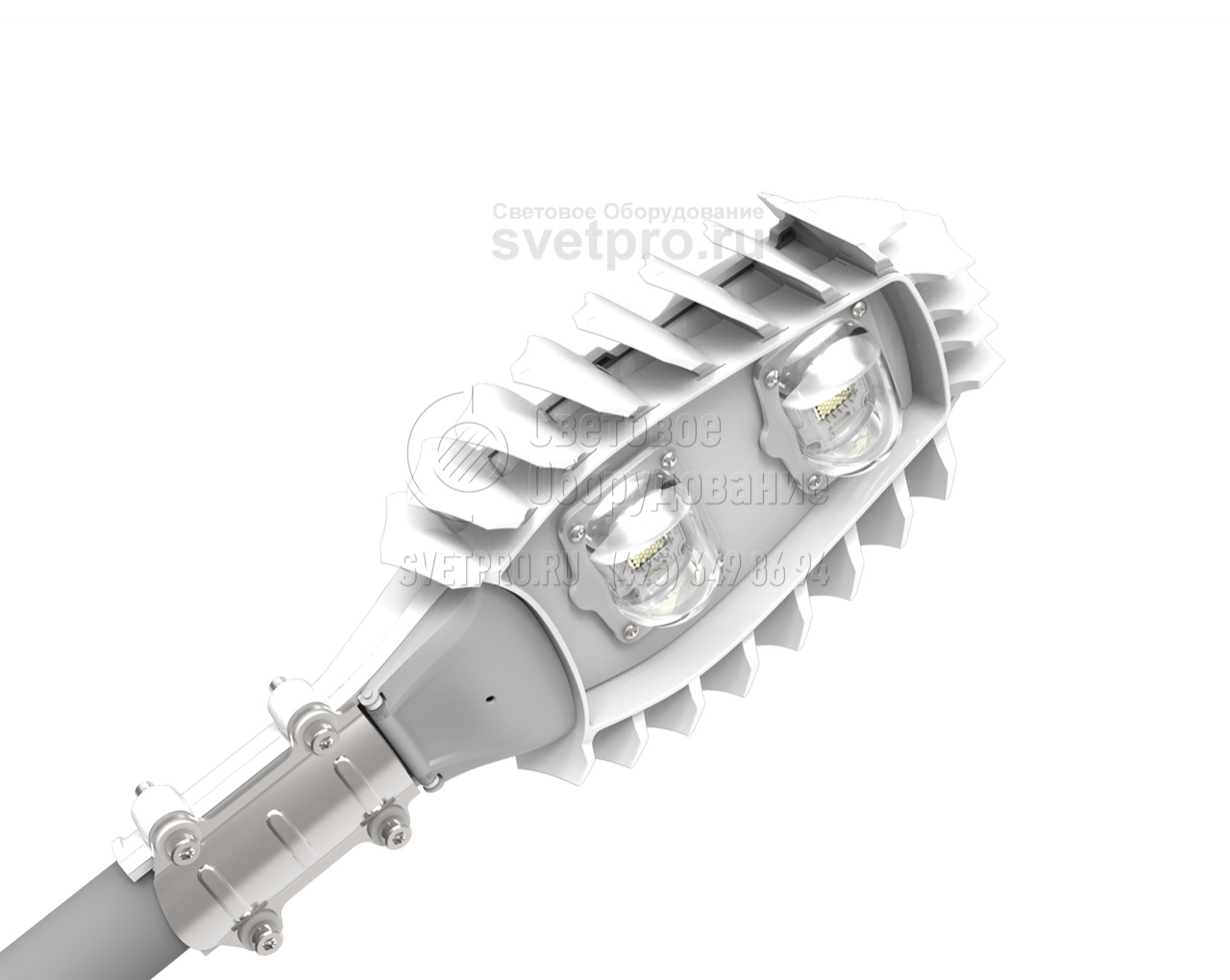

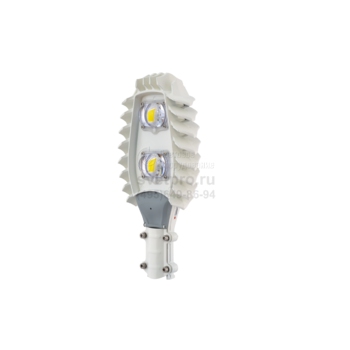

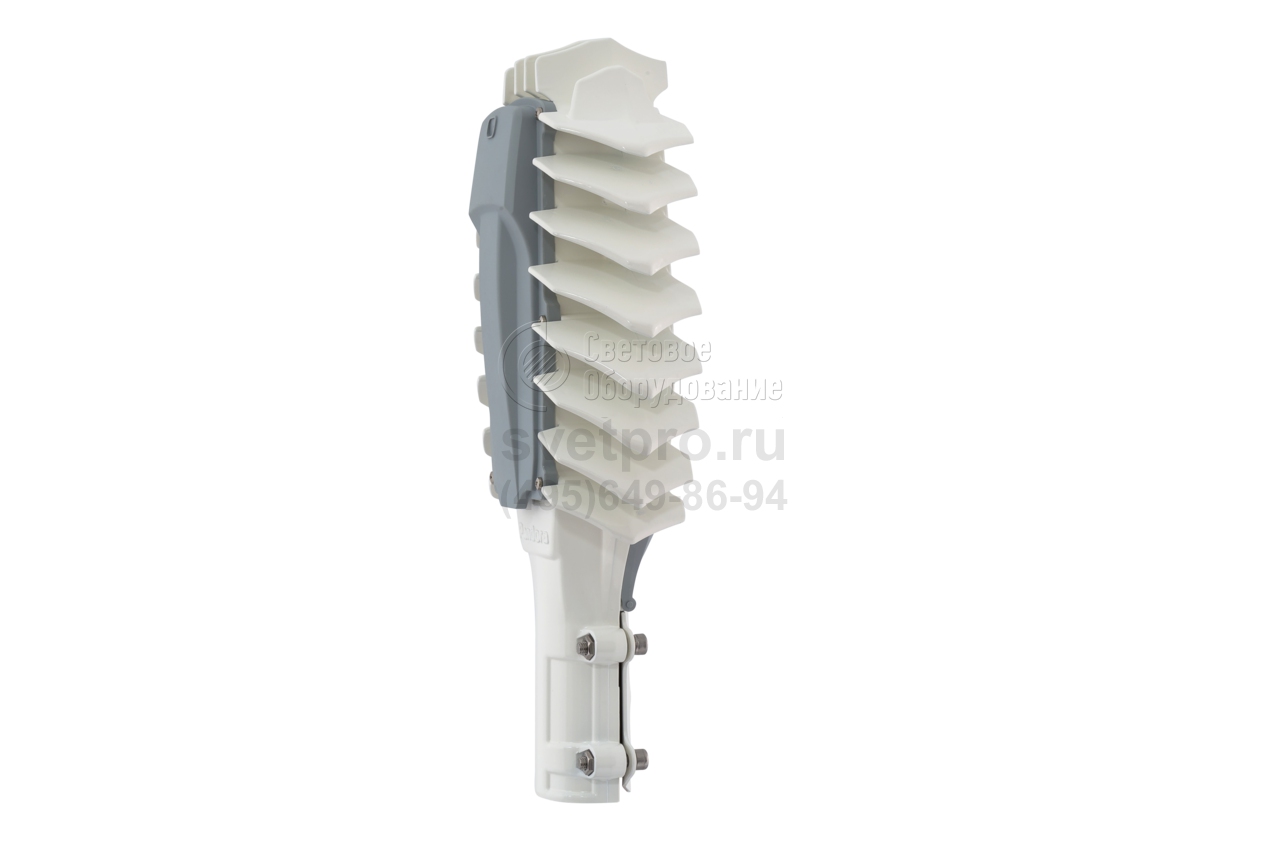

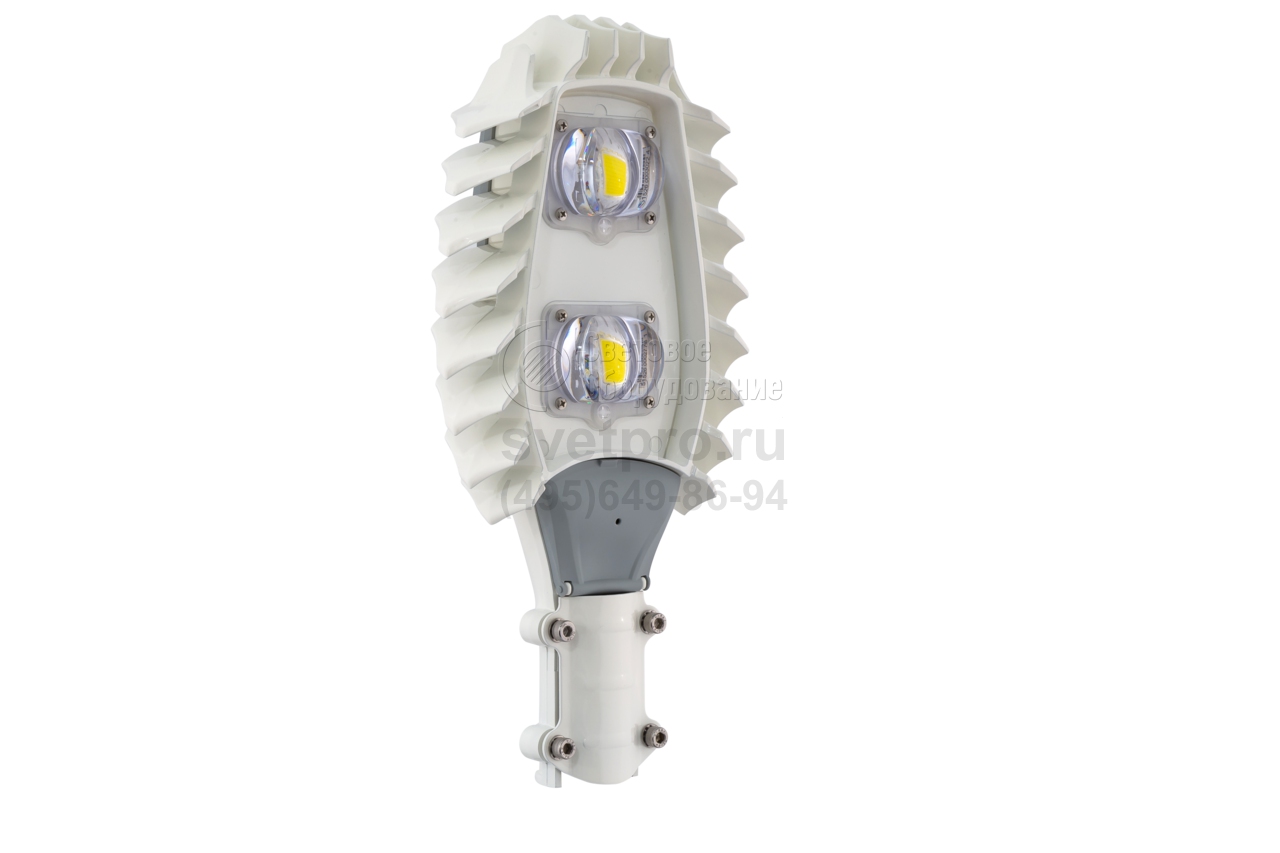

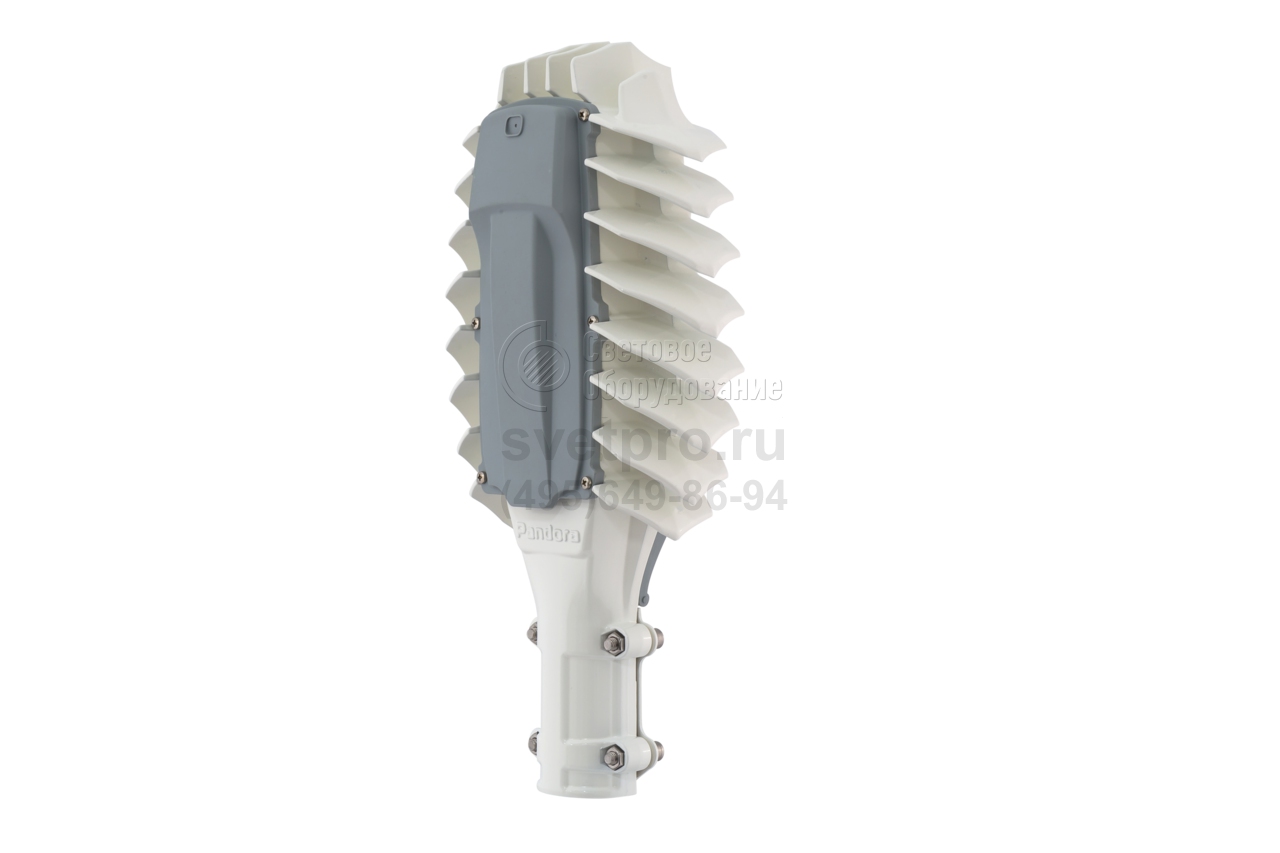

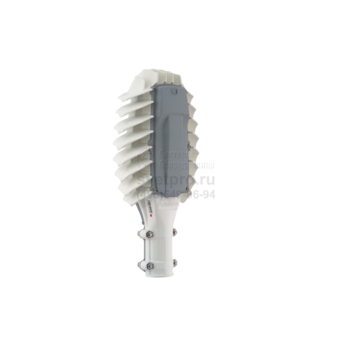

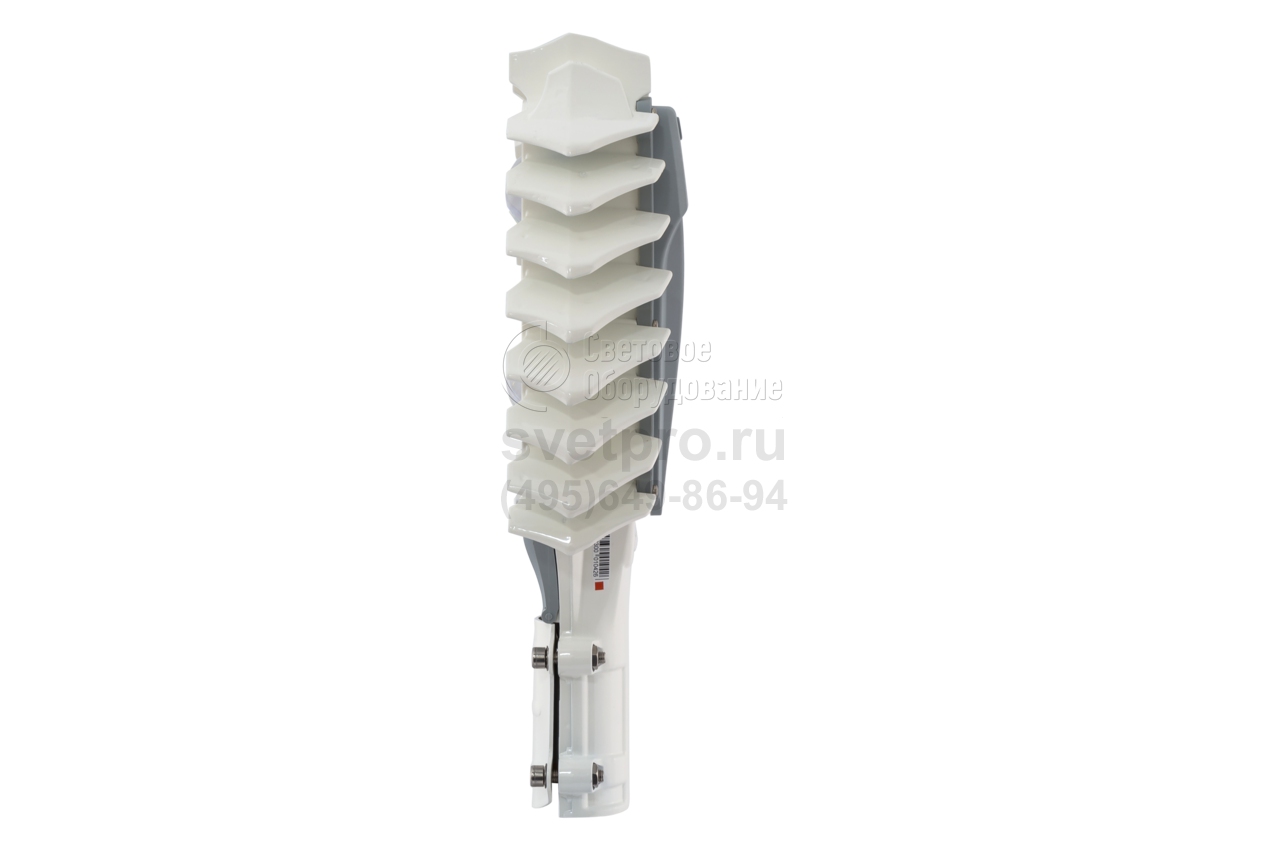

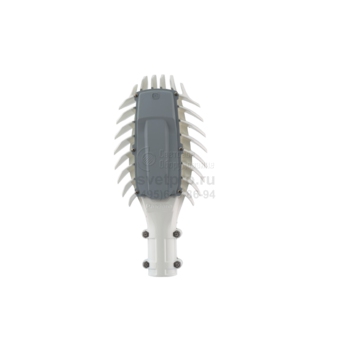

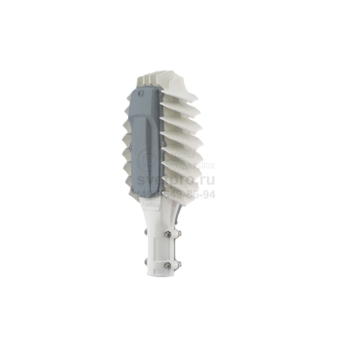

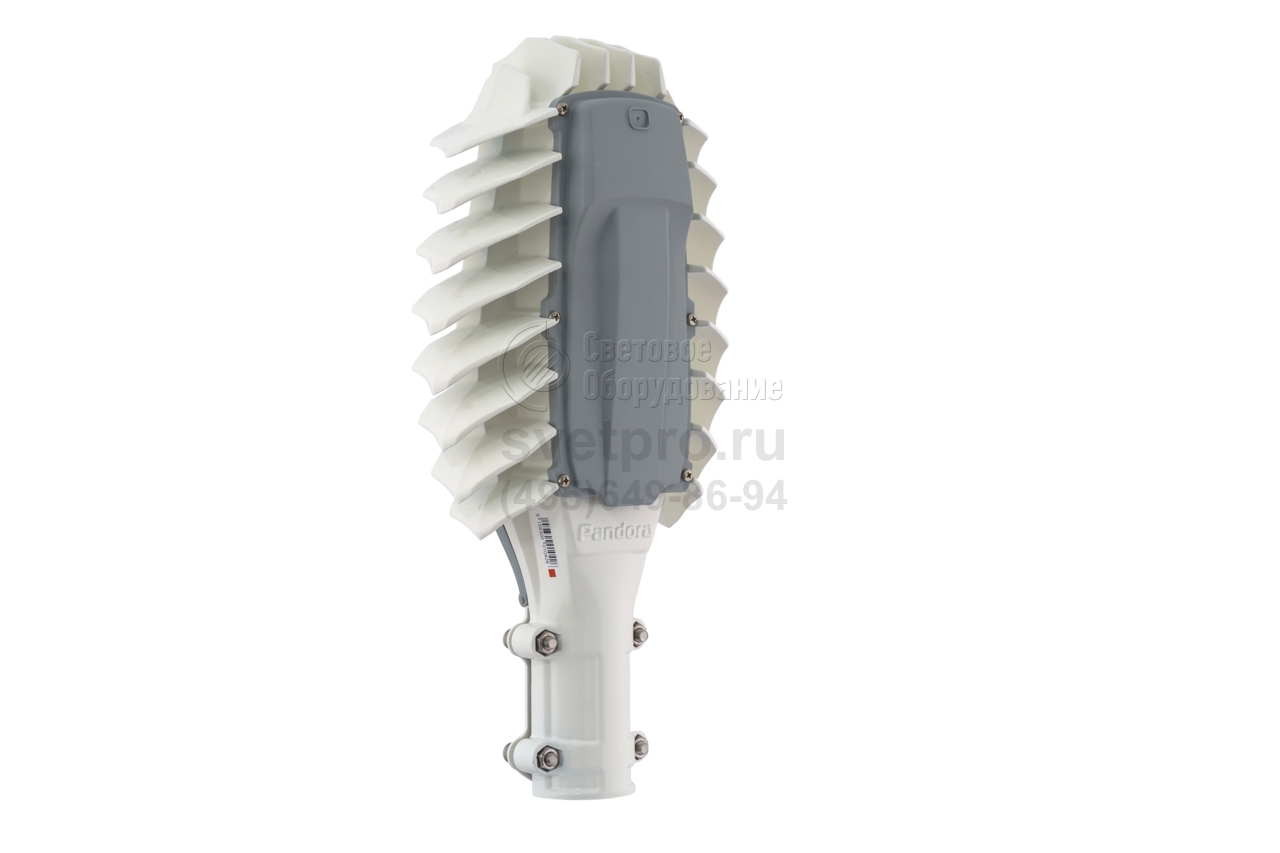

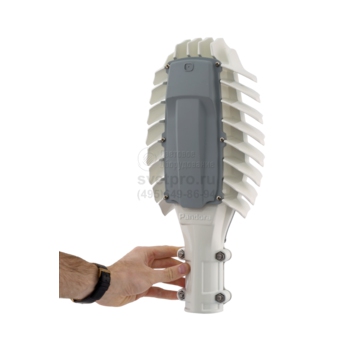

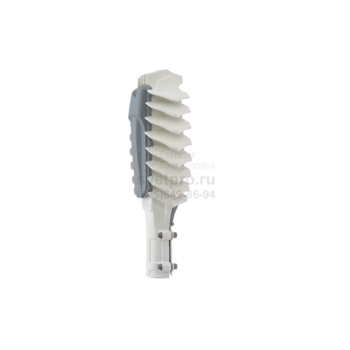

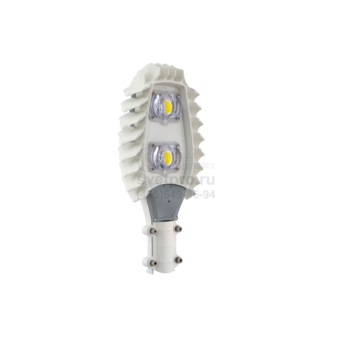

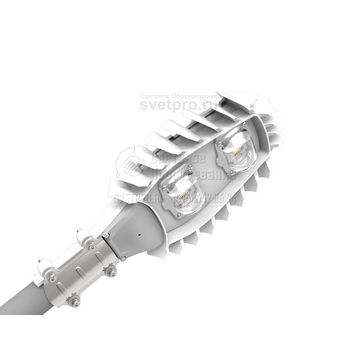

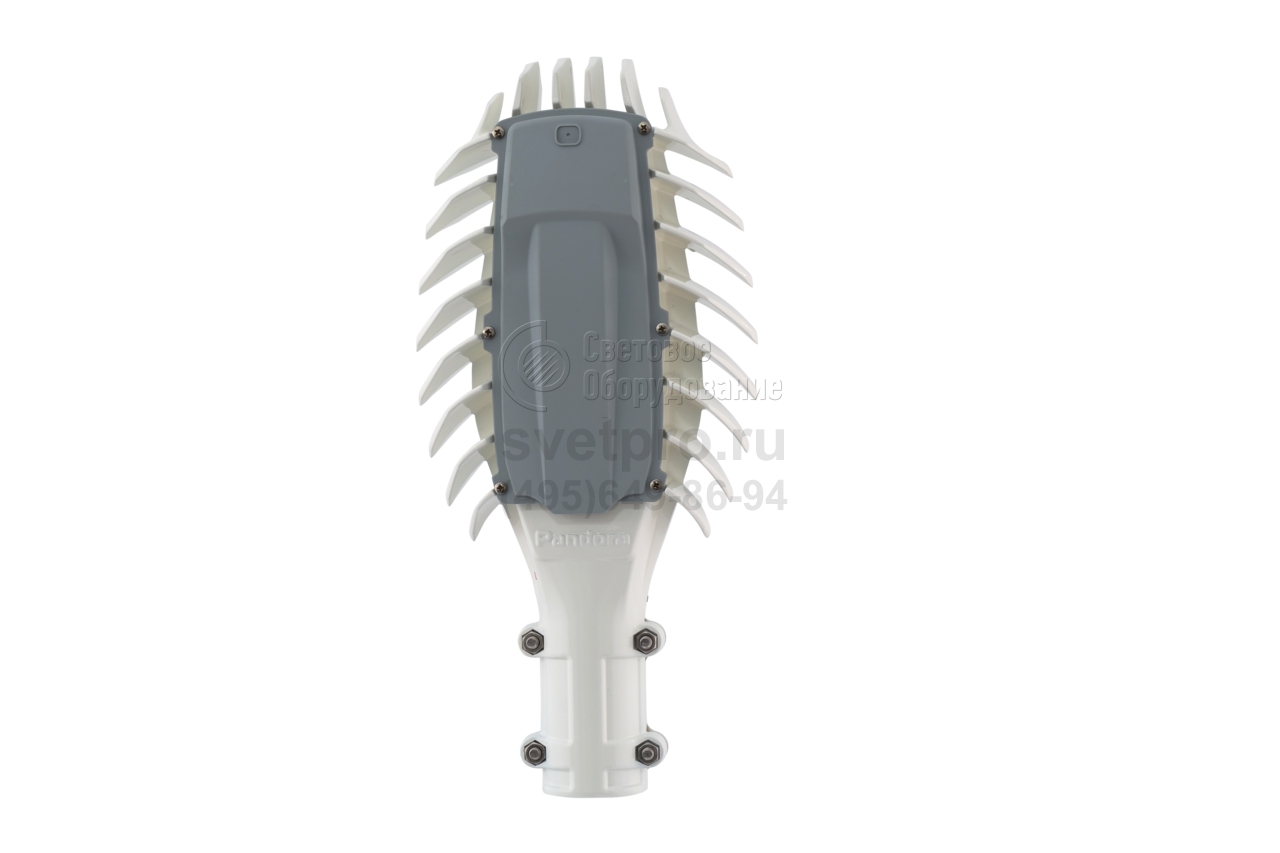

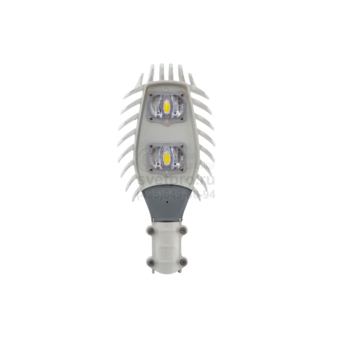

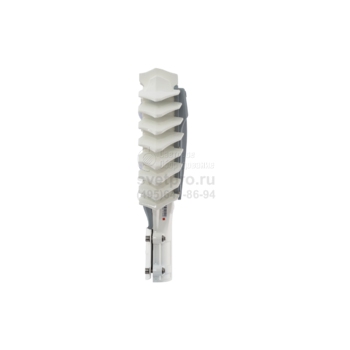

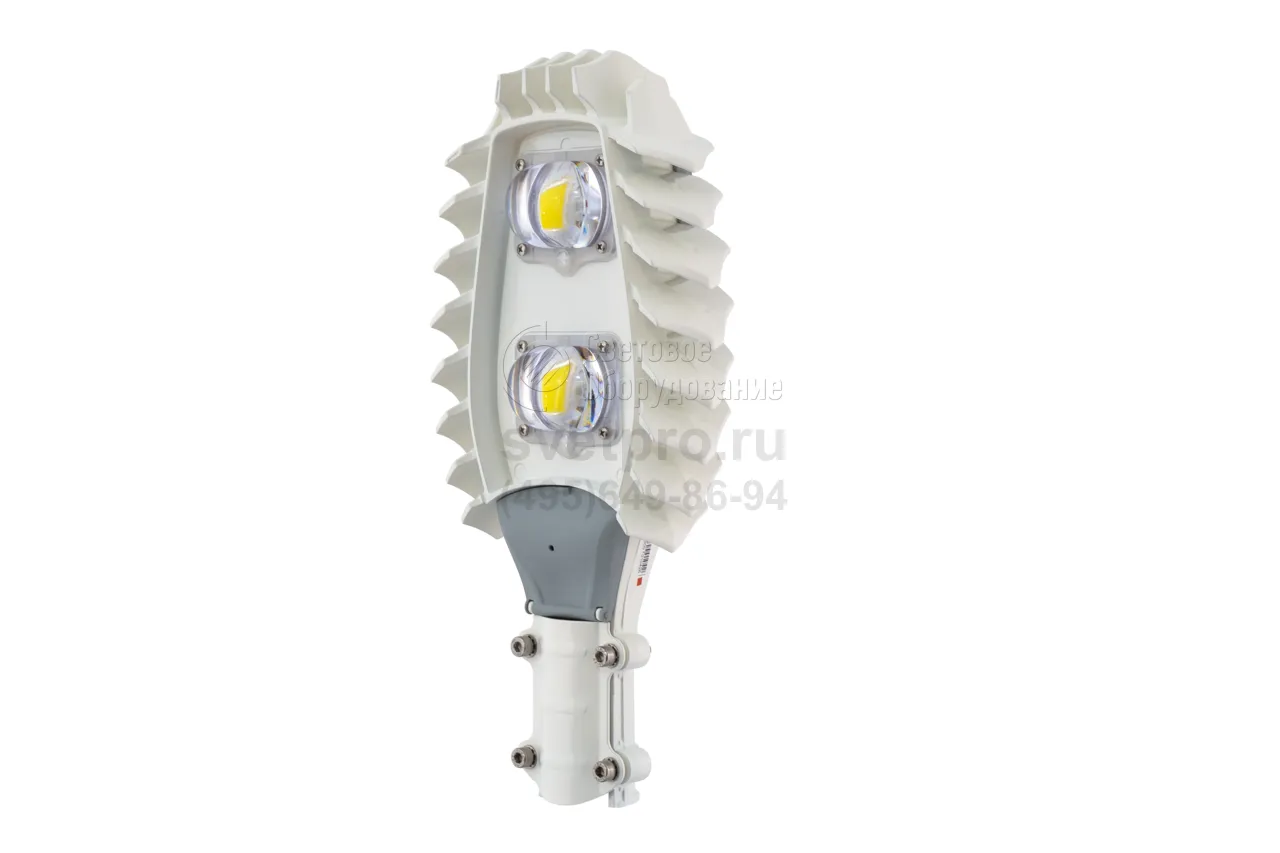

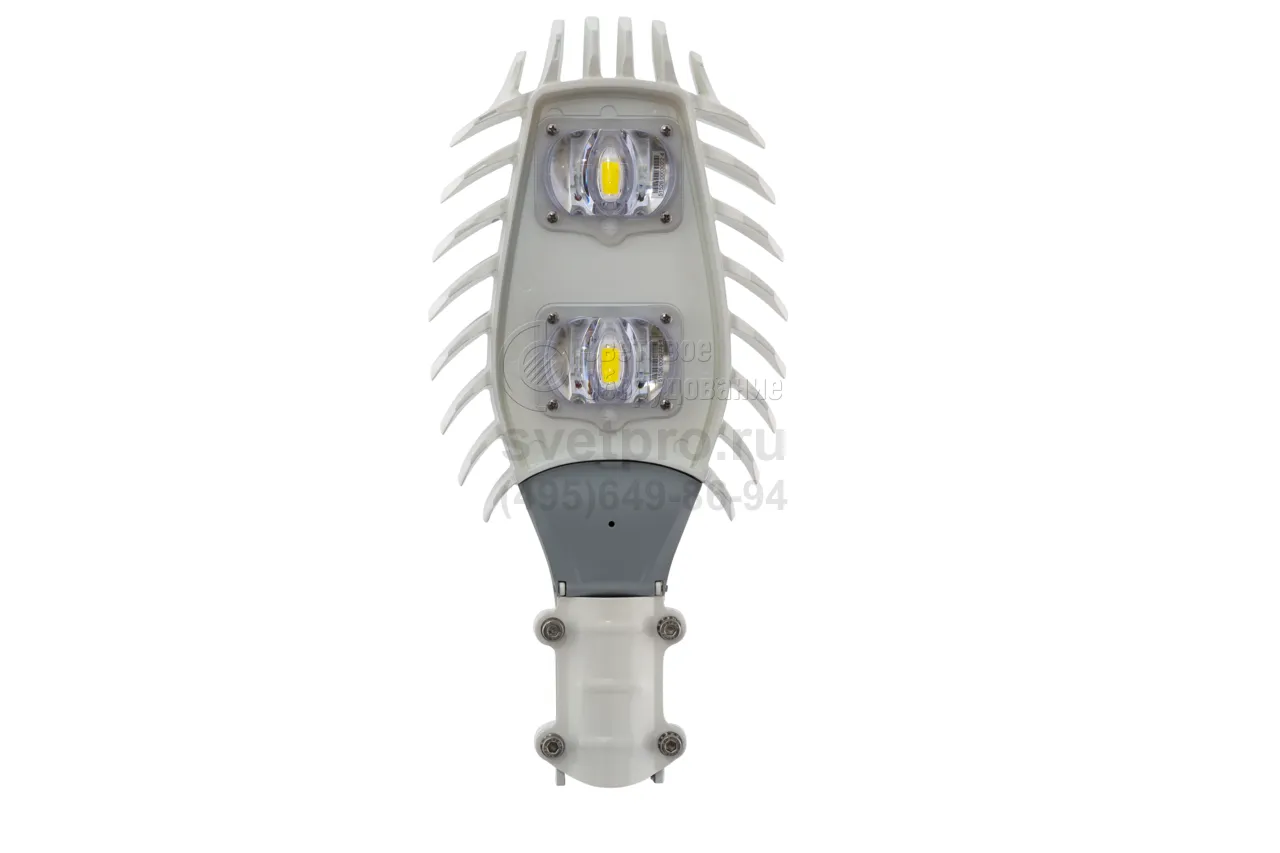

Pandora LED 520Е-120 Уличный светодиодный светильник

Главная > Бренды > Pandora LED > Pandora LED 520Е-120
Область применения:
  • Освещение автодорог, пешеходных зон, улиц и других территорий в условиях теплого и умеренно холодного климата (УХЛ, согласно ГОСТ 15150-69).
Назначение:
  • LED Консольные светильники
Источник света: Светодиоды (LED)
Номинальное напряжение: 78-265 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: Pandora LED 520Е-120
Мощность: 117 Вт
Гарантийный срок: 5 лет
Индекс цветопередачи: 70 Ra
Цветовая температура: 4300 К
Световой поток: 16200 лм
Габаритные размеры: см. таблицу

Производитель «Pandora LED», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Светильники Pandora LED 520Е-120 применяются для освещения городских улиц и загородных трасс, пешеходных зон, дворов обособленных объектов, парковочных площадок.

Опора (6–8 м) обеспечивает расположение изделия на рекомендованной высоте, а кронштейн корректирует пространственное положение, в том числе отклонение (15о–75о). Параметр соблюдается и в интересах самоочистки поверхности и улучшения вентиляции.

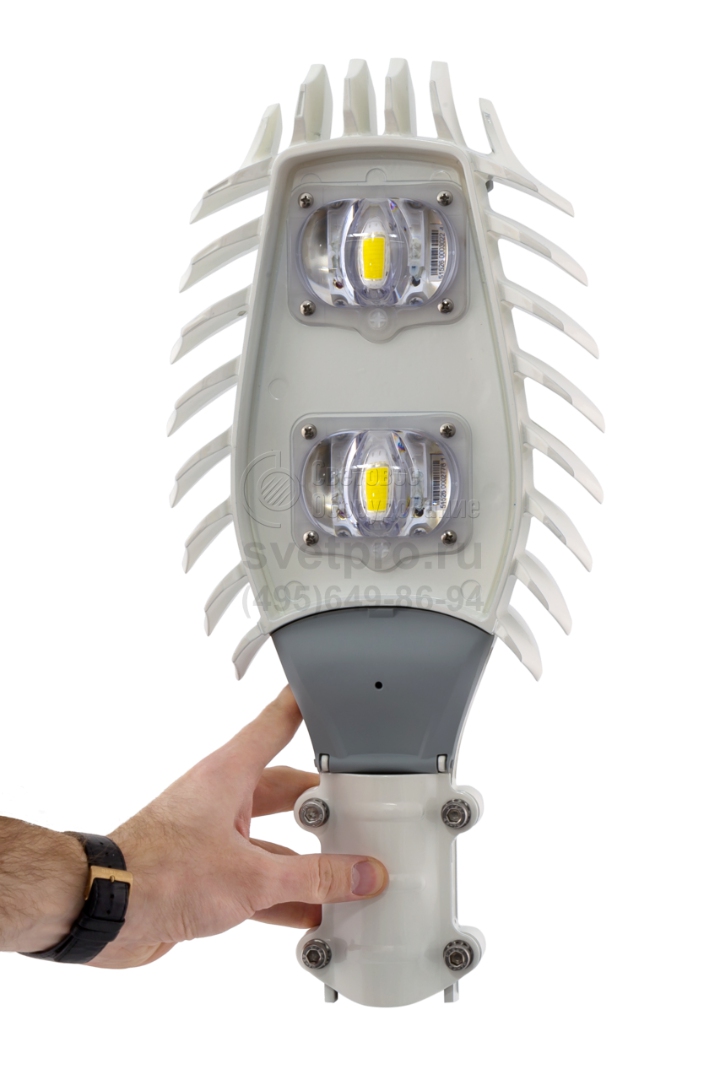

Потребляя 120 Вт, изделие использует более 98% электроэнергии активно. Свет (16 200 лм) образуется двумя светодиодными модулями. Для сохранения работоспособности при нестабильном входном напряжении применяется блок питания. В его функции входит защита от перенапряжений и высоковольтных импульсов. Тип КСС – широкая. КПД светильника ≥88%. Состояние модулей самодиагностируется. Незначительная деградация светового потока автоматически компенсируется, что влияет на продолжительность использования.

Специальная конструкция алюминиевого корпуса играет роль в охлаждении модулей. Их внешнюю защиту выполняют поликарбонатные стекла. Они ударопрочные, устойчивые к солнечному ультрафиолету. Модель Pandora LED 520Е-120 в целом соответствует степени защиты IP65. Полимерсодержащее покрытие предотвращает влияние агрессивных компонентов.

Преимущества

  • высокая базовая светоотдача (светоэффективность)
  • корректная цветопередача, бесшумность во время работы
  • отсутствие стробоскопического эффекта,
  • устойчивость к вибрации
  • стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
  • устойчивость к внешним механическим воздействиям, вибрациям и вандализму
  • имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.

Конструкция

Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.

Пример записи обозначения светильников при их заказе или в документации изделия:

Pandora LED 520AEG-120/4300se

Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
AE G – аналог соответствующего модельного ряда
se - специальное исполнение
120 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)

Комплектность поставки

Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.

Технические характеристики

Световой поток, Lm 16200
Потребляемая мощность, W 117
Напряжение питания, V 78-265
Тип питающей сети однофазная, перем. тока
Допустимый диапазон частоты питающей сети, Гц 47-63
Индекс цветопередачи, Ra 70
Коэфф. мощности, не менее 0,98
Номинальный пусковой ток, А 12,5*
Длительность импульса, сек. 0,025
Световая эффективность светильника, лм/Вт 135
Оптический КПД светильника, не менее, % 88
Наличие дистанционного управления -
Автономное суточное регулирование -
КСС "Ш" (широкая)
Степень защиты (IP) 65
Вид климатического исполнения УХЛ-1
Крепление установка на трубу, диаметр до 50 мм
Рекомендуемая высота расположения 6-12 метров
Наличие датчика освещенности -
Диапазон рабочих температур, °С от - 45 до + 45
Масса(кг) 4,2
Габаритные размеры ВхШхГ(мм) 464х219х116
Рекомендуемая высота расположения (м) 6-8
Материал корпуса литой алюминий
Тип защитного стекла оптики поликарбонат
Ресурс работы (ч) 50 000
Количество светодиодных матриц, шт 2
Количество блоков питания, шт 1
Защита от кратковременных импульсов напряжения  до 2000V
Защита по длительному перенапряжению  до 400V
Цветовая температура, К 4300
Цвет белый, возможно изг. в сером цвете
Заменяемый аналог ДРЛ 250, ДНаТ 150
Гарантийные обязательства 5 лет

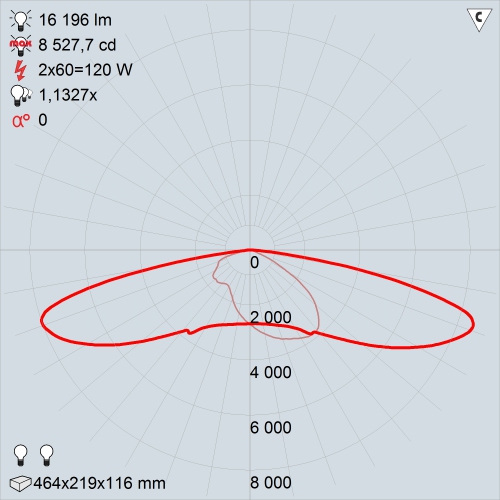

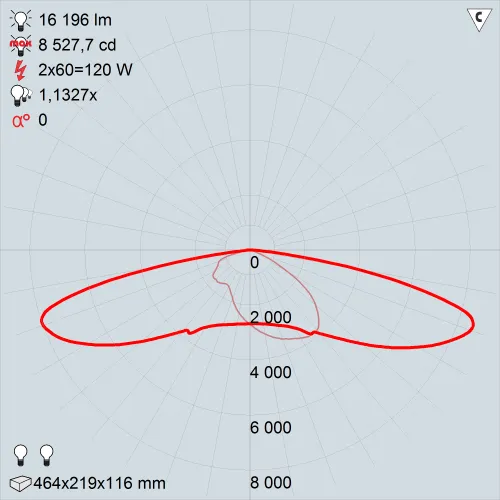

КСС

Обслуживание светильников

Светильник Pandora LED 520E-120/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.

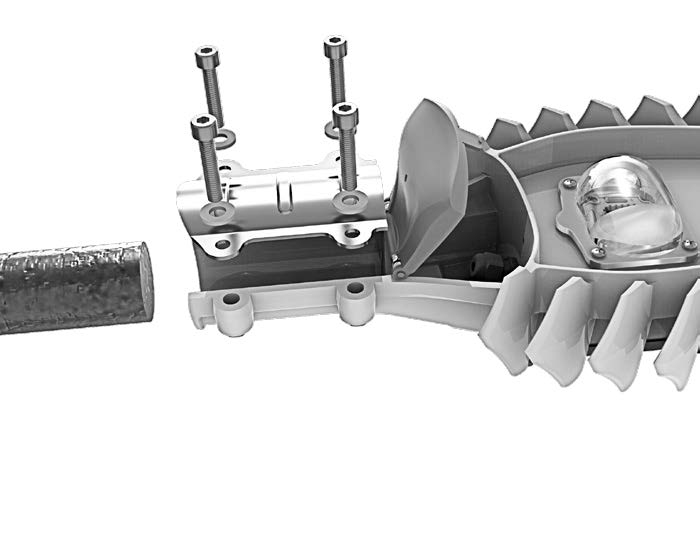

Руководство по монтажу

Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.

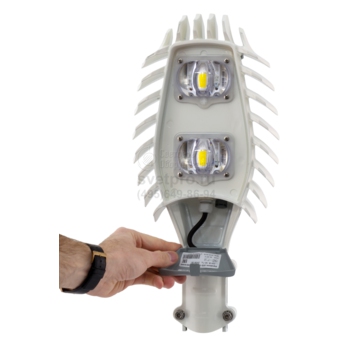

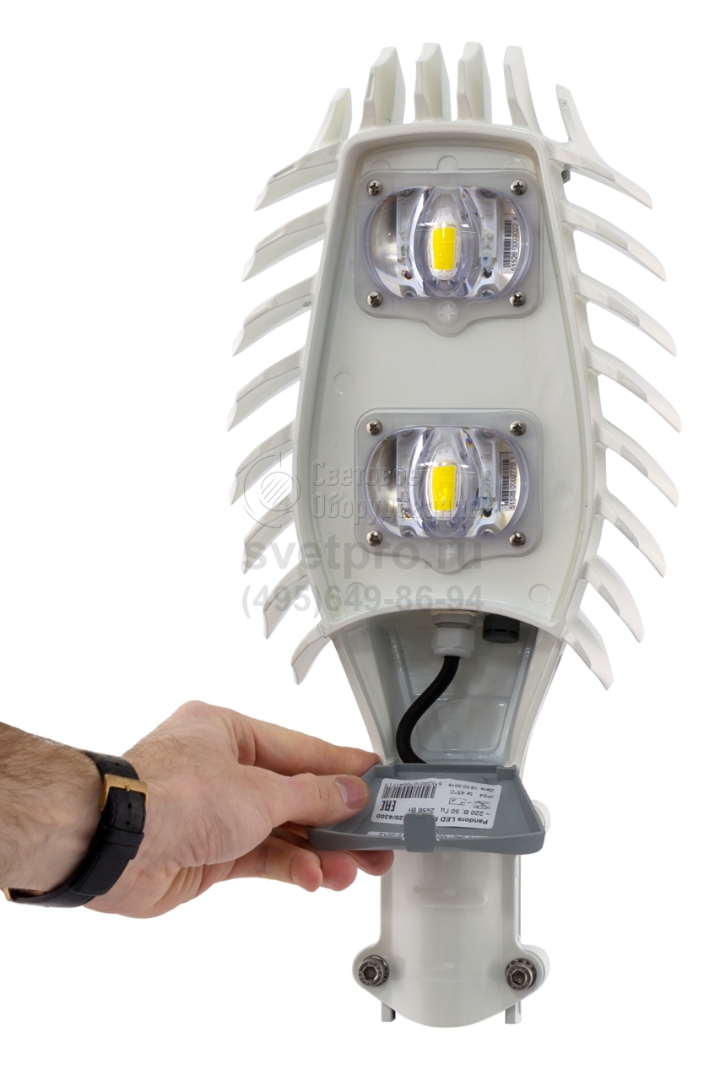

  • Откройте крышку 3 в направлении, указанном стрелкой.

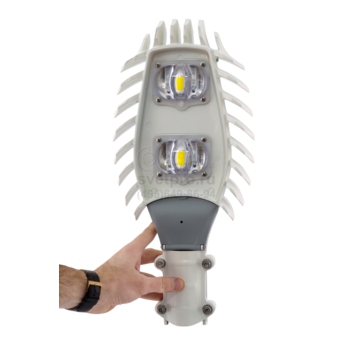

  • Оденьте светильник на трубу кронштейна.
  • Закрепите светильник на трубе болтами 1.
  • Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
  • Закройте крышку 3.

Инструмент

1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм

Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.

Указание мер безопасности

Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.

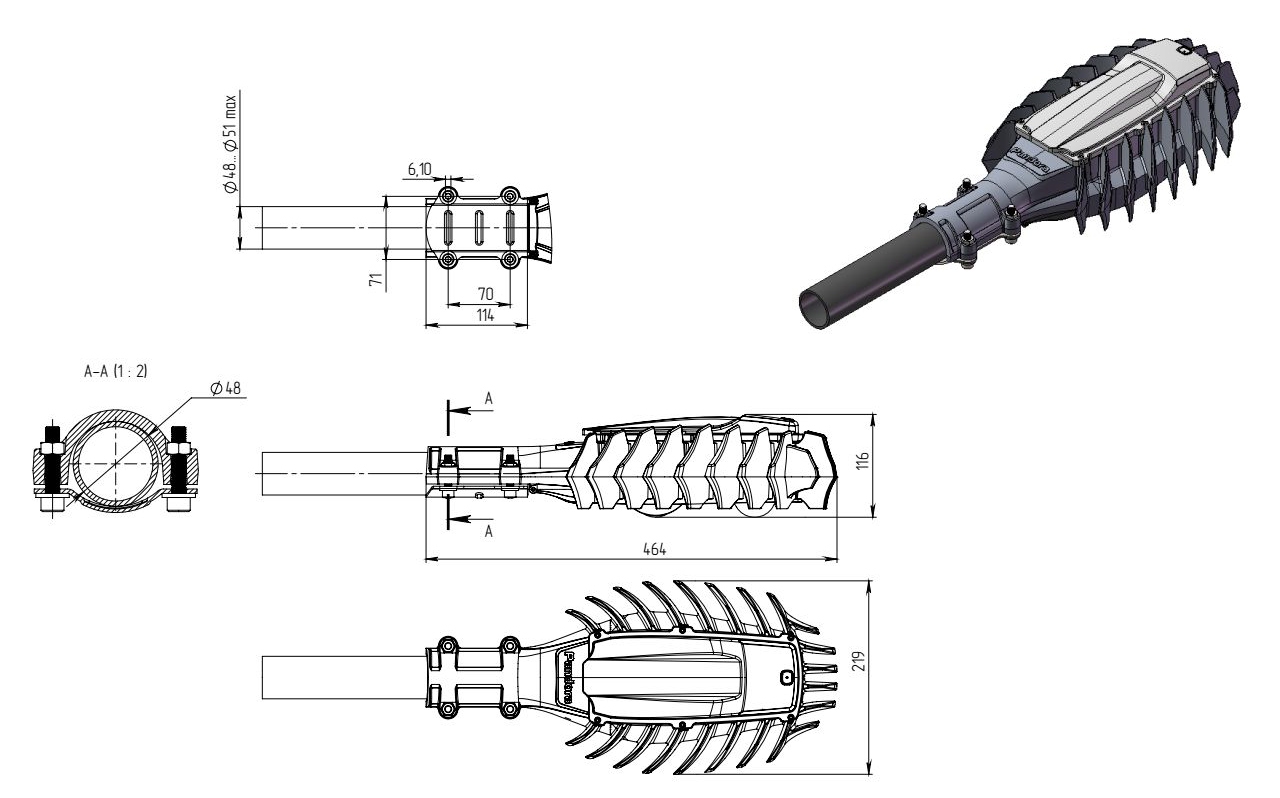

ГАБАРИТНЫЕ РАЗМЕРЫ
