НП-4 Опоры несиловые трубчатые неразборные высота 4 метра
| Область применения: |
|
| Назначение: |
|
Цена*:
12 913
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НП-4 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Вес: | 43,9/72,3 кг |
| Высота: | 4 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна** | H, мм | h1, мм | h2, мм | h3, мм | D1, мм | D2, мм | D3, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| НП-4,0/5,0-02-ц | 12 913 ₽ | 43,9 | Ф2 | 4000 | 1000 | 1280 | - | 108 | 76 | - |
| НП-4,0/5,0-02-ц | 21 267 ₽ | 72,3 | Ф2 | 4000 | 1000 | 1280 | 1340 | 159 | 108 | 76 |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Опора неразборная НП-4 – прямостоечная цилиндрическая конструкция, установка которой решает проблемы освещенности на городских улицах и площадях, в кварталах жилой застройки, на открытых спортплощадках, в парковых зонах. Изделия подходят для воздушной и внутренней прокладки кабеля, но не могут применяться в качестве силовых.

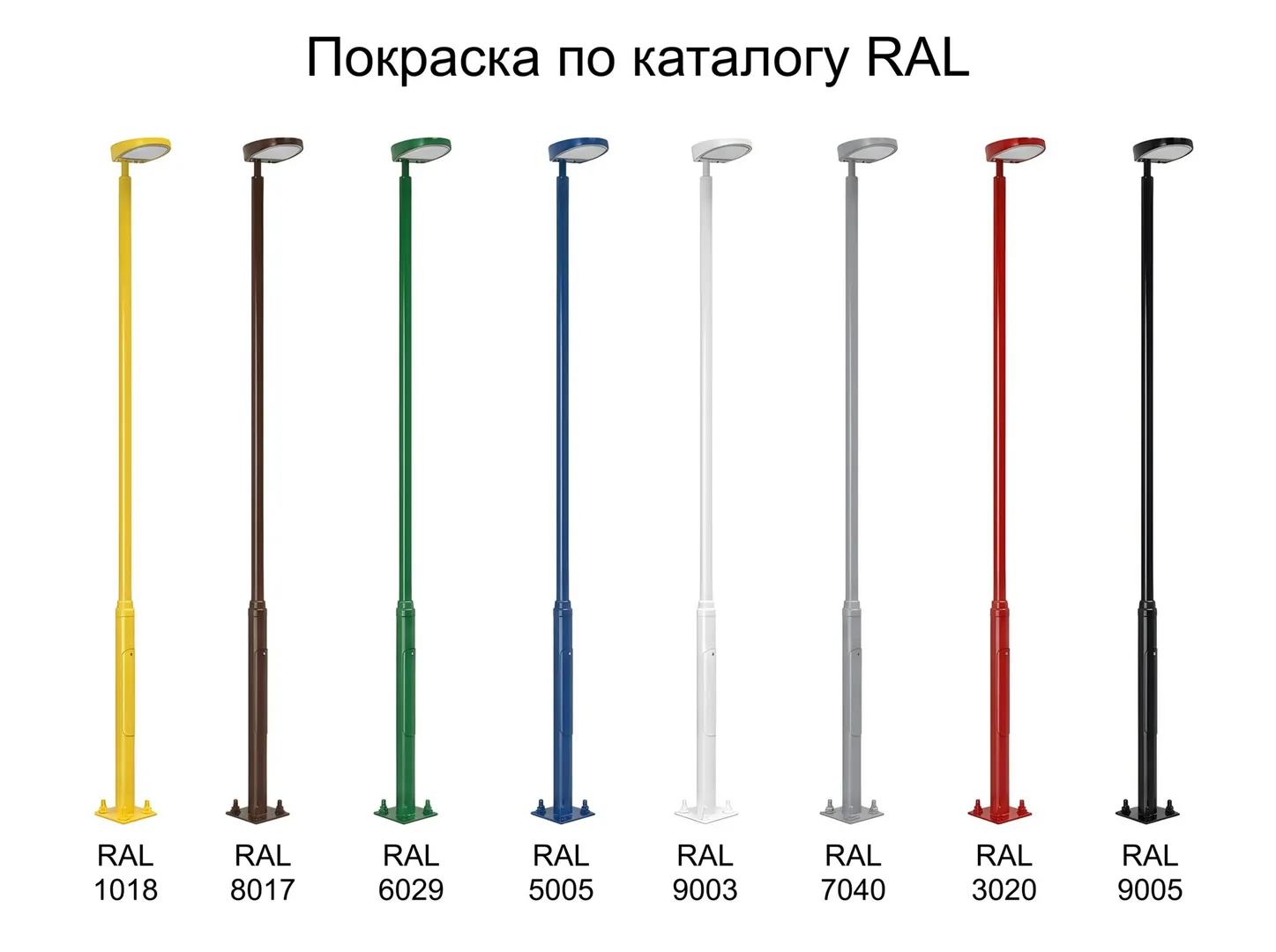

Сварная конструкция металлоизделия изготавливается из трубного проката, качество и параметры которого позволяют устанавливать опору в регионах с различным климатом. Обработка поверхности металла горячим цинкованием защищает изделие от внешних воздействий и распространения ржавчины. Для повышения декоративных свойств изделия поверхность конструкции может дополнительно окрашиваться лакокраской любого цвета.
Крепление светотехники на столбе осуществляется как непосредственно на опоре, так и с помощью кронштейнов. Для монтажа опоры НП-4 предварительно готовится котлован, который заливается бетоном после выравнивания установленного столба.
Фото с объектов
Фотогалерея
-

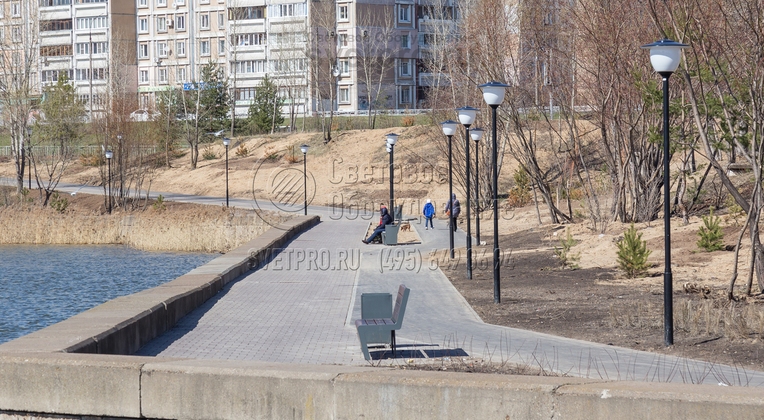

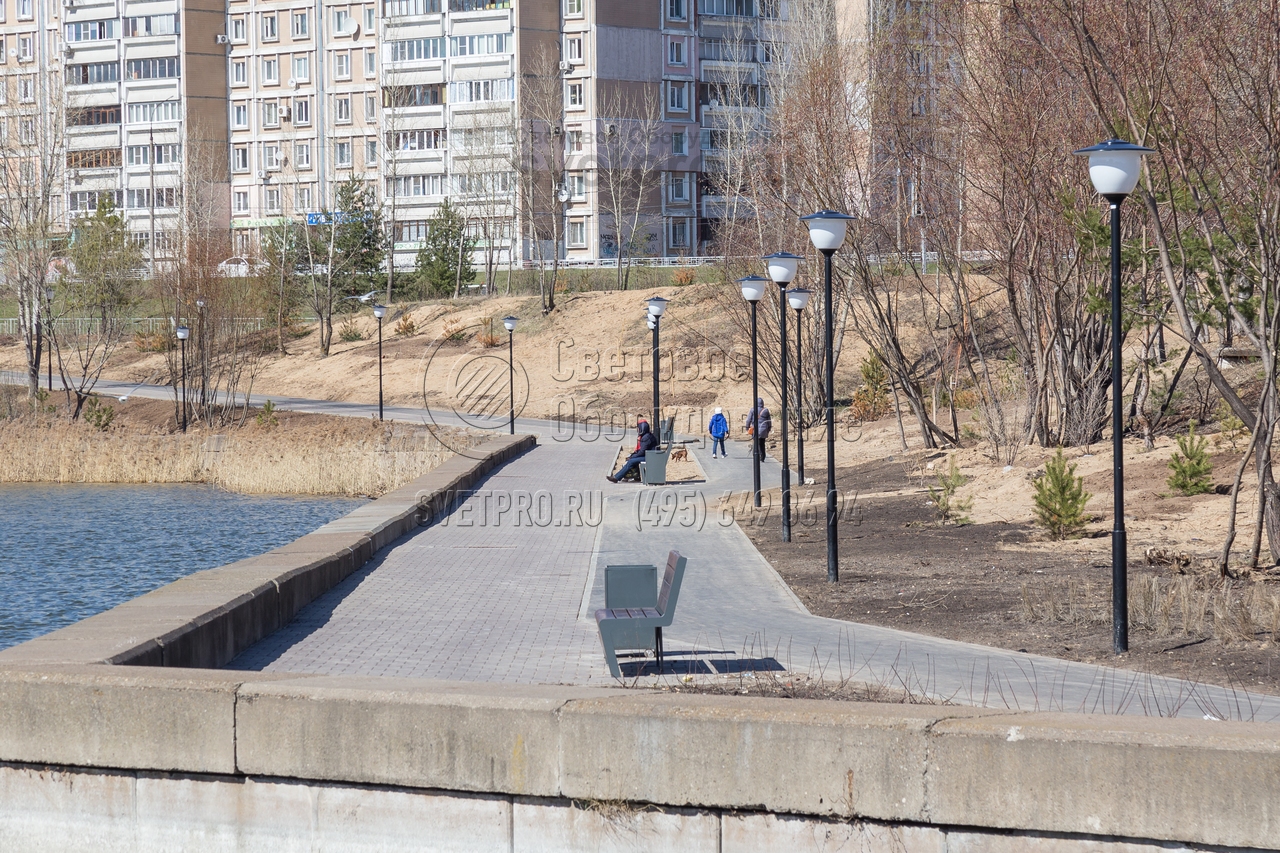

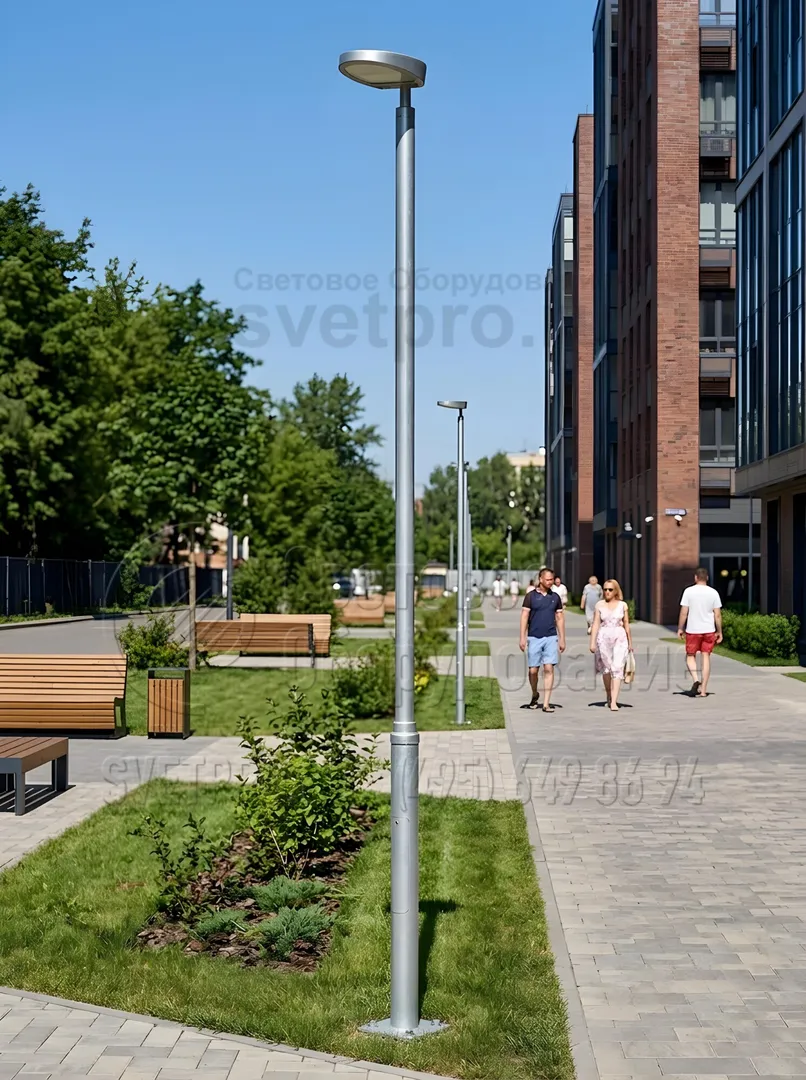

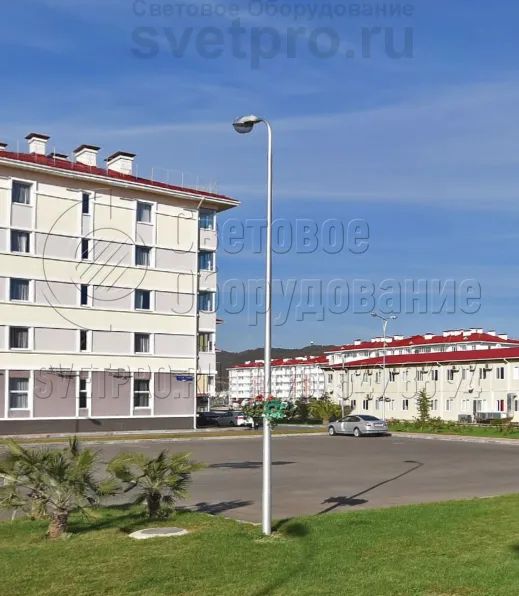

1. Конструкции для систем освещения типа НП, представленные на изображении, позволяют установить светильник на высоте в 4 метра над уровнем земли. Таким образом можно осветить относительно большое пространство. За счет дешевизны конструкций можно сократить затраты на строительство.
-

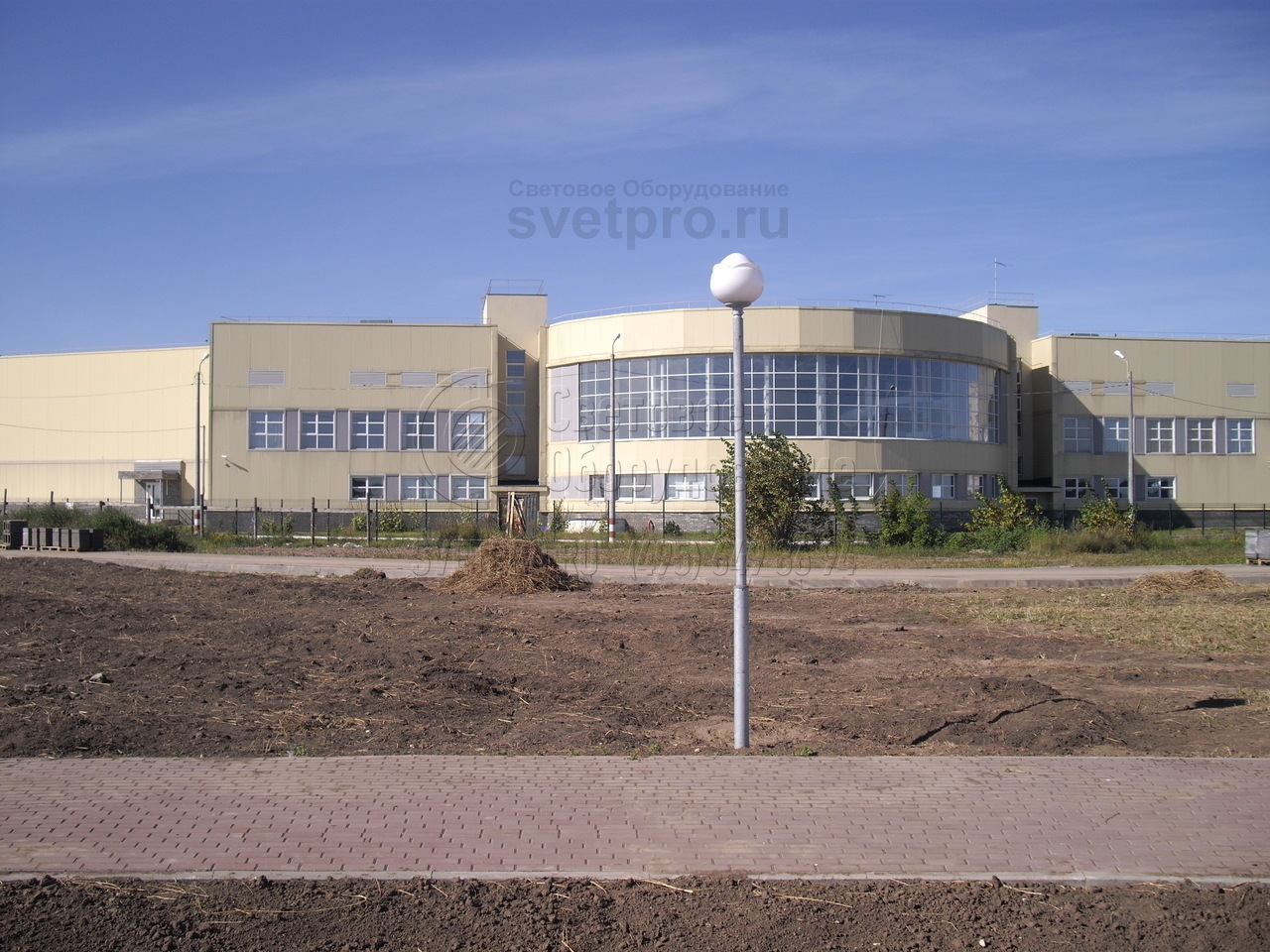

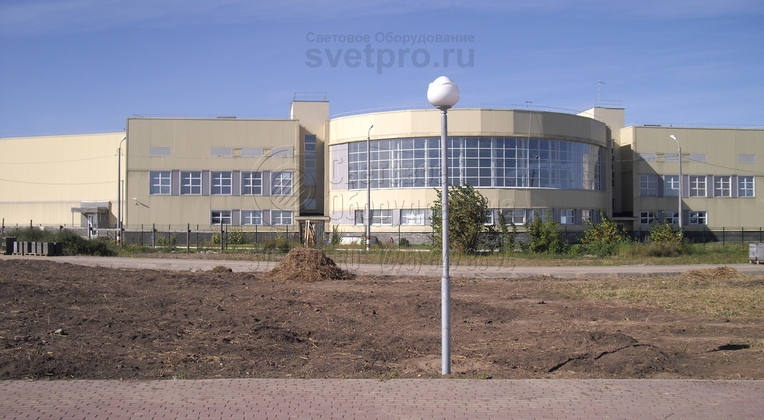

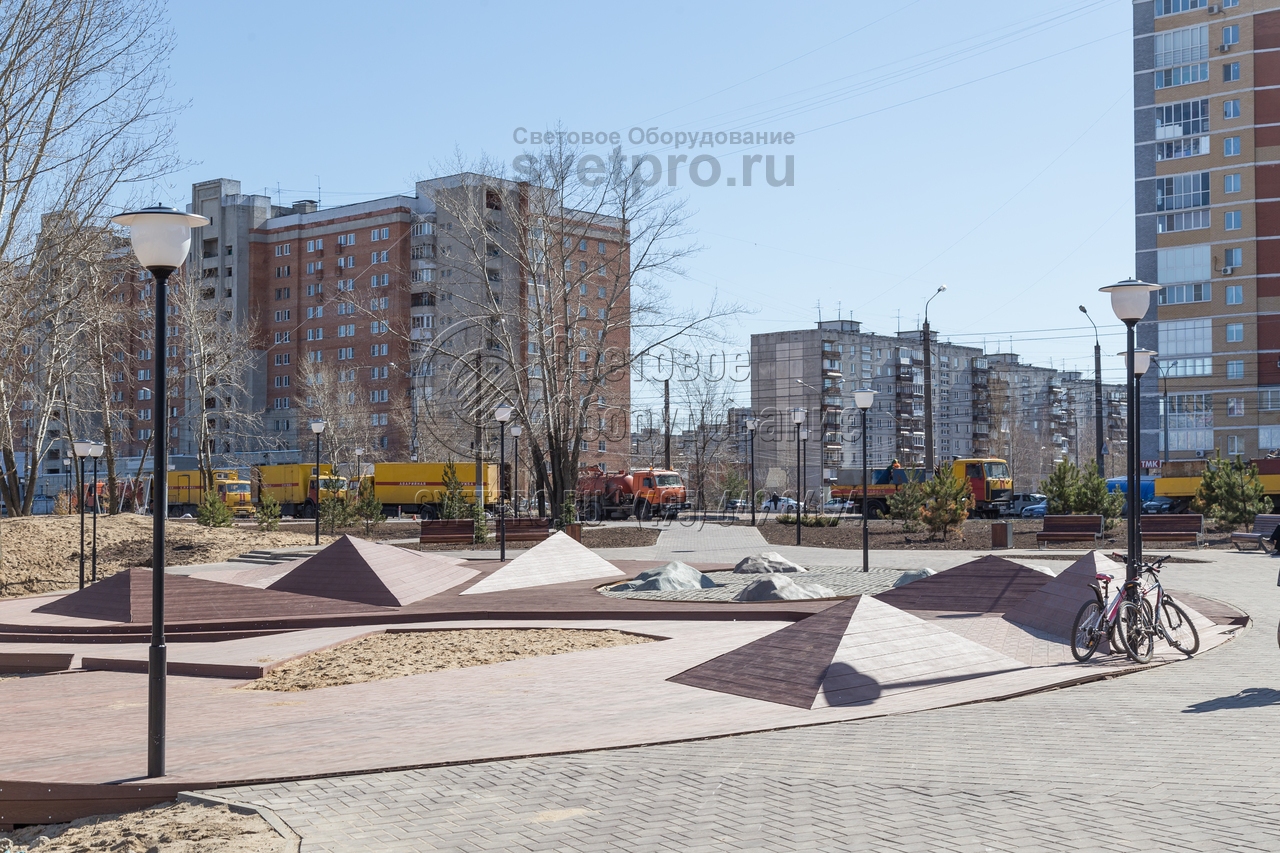

2. В примере на изображении опоры типа НП используются для освещения декоративной инсталляции в городском сквере. На верхушках установлены приборы освещения без выносов, что позволяет равномерно распределить световой поток вокруг ствола. Монтаж выполнен с помощью хвостовых частей ствола. -

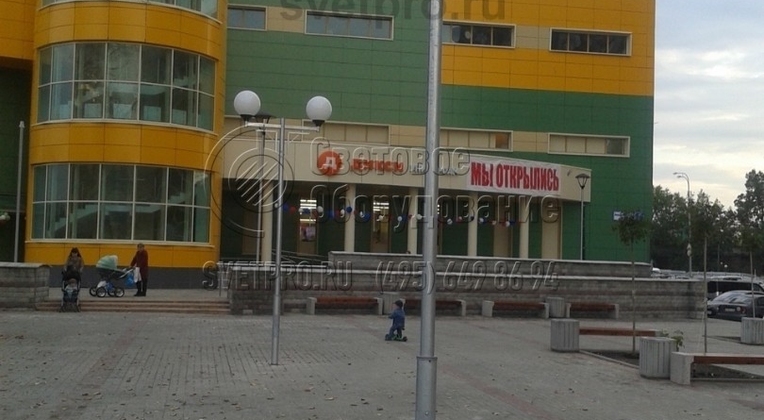

3. Осветительные конструкции модели НП, одна из которых представлена на изображении, могут выполнять дополнительные функции. На них крепятся украшения, поставки для цветов, крепеж для флагов и баннеров. Однако кабели для питания ламп нужно прокладывать под землей в защитных оболочках. -

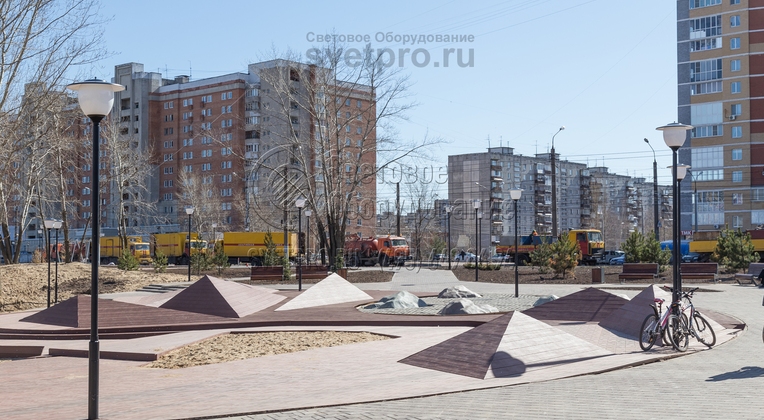

4. Осветительные опоры с хвостовой частью быстрее устанавливаются вдоль дорожек. Для их монтажа нужен один технологический цикл. Вначале пробуривается котлован под хвостовую часть, после чего в него вставляется весь корпус и бетонируется за хвостовую часть. Закладные элементы не нужны. -

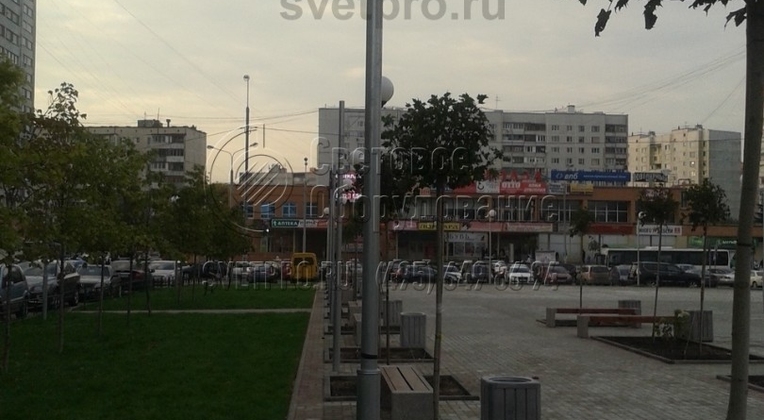

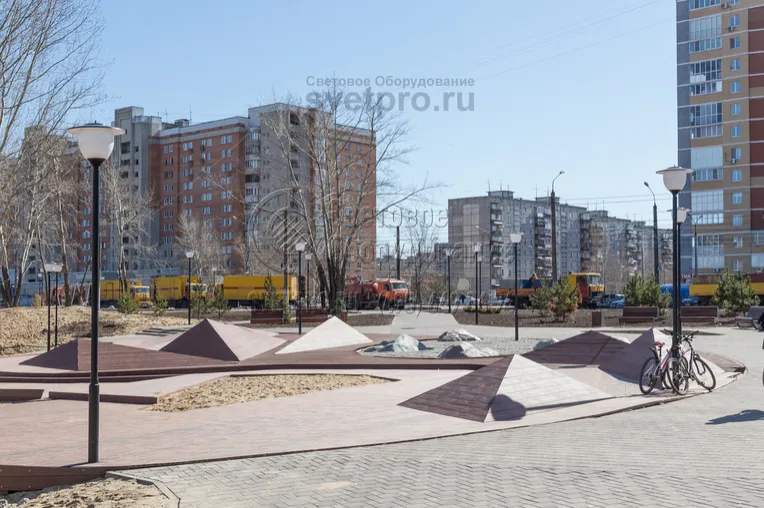

5. На представленном изображении хорошо видно одно из основных преимуществ осветительных конструкций типа НП. Они фиксируются в вертикальном положении за счет хвостовика, а не опорной площадки. В нижней части нет массивных болтов, которые портят вид парка и мешают укладывать плитку. -

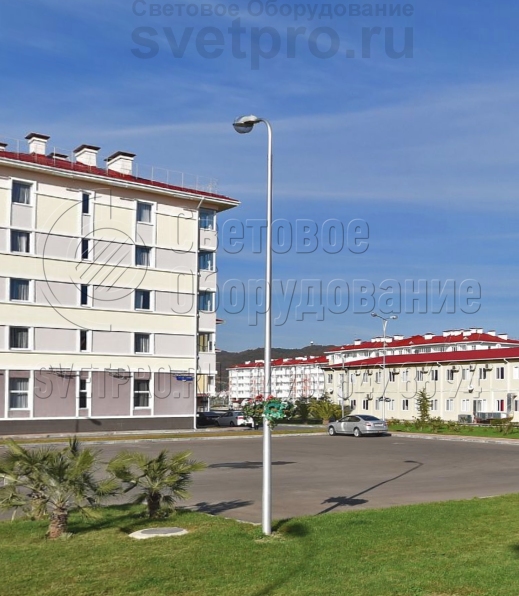

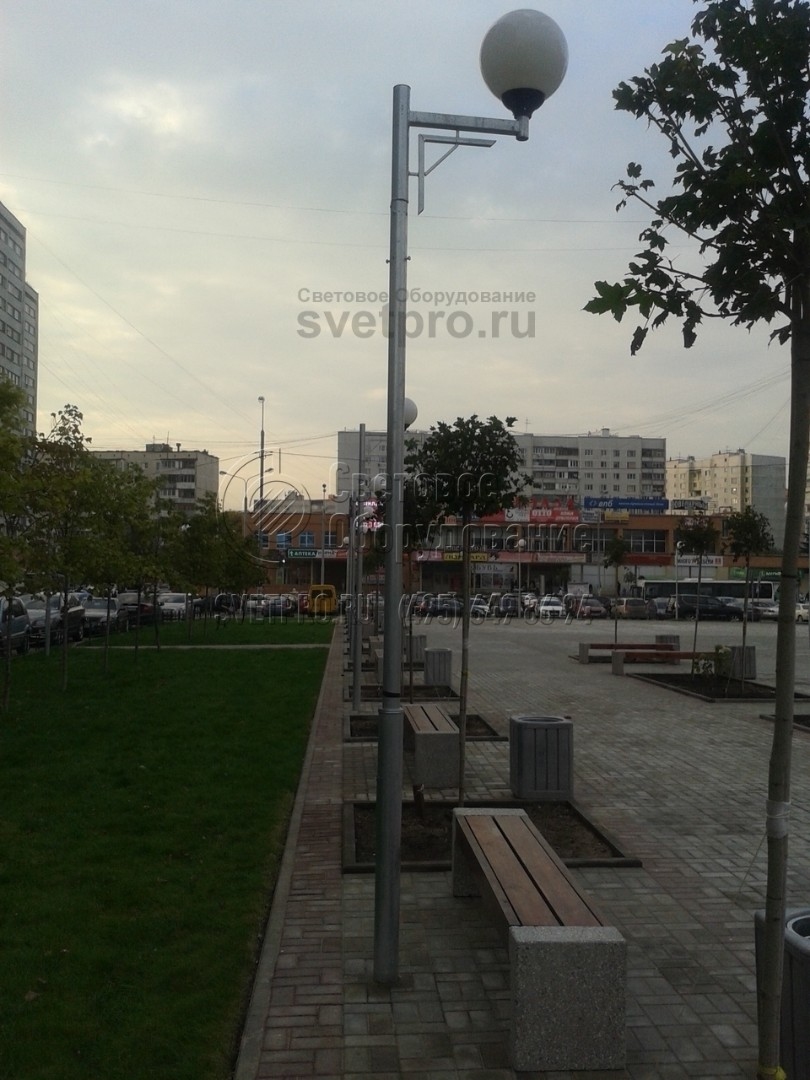

6. В примере, приведенном на изображении, светильник на осветительной конструкции типа НП установлен на выносной консоли. За счет этого световое пятно смещается относительно ствола и располагается прямо над лавочкой. Консоль дополнительно украшена деталями из металлопроката. -

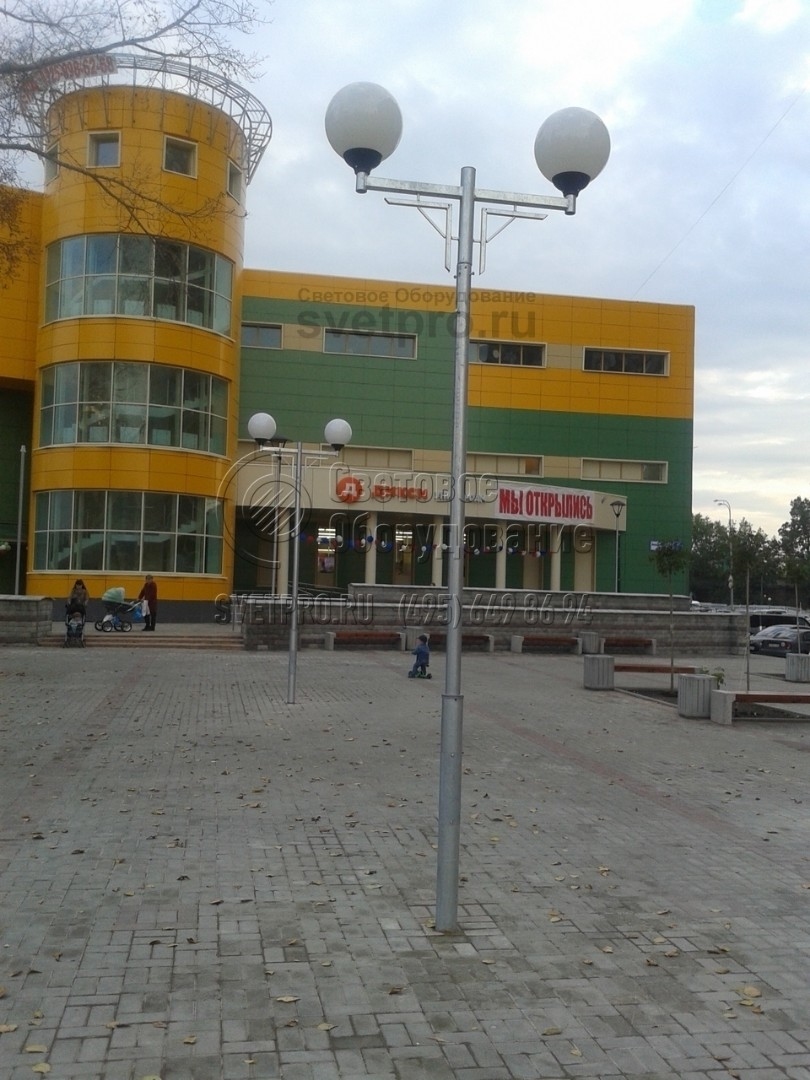

7. На одной опоре из стальных труб можно установить несколько светильников, как это видно на изображении. Два СП закреплены на двух выносных консолях, направленных в противоположные стороны. За счет этого освещается большее пространство площади перед торговым центром и сокращается число опор. -
8. В представленном на изображении варианте для защиты от окисления углеродистой стали ствол из стальных труб покрыт слоем цинка. Он наносится путем погружения в емкость с расплавленным металлом. Для крашения такой конструкции можно заказать ее окрашивание на заводе в выбранный цвет.
