НФГ-7 Опора несиловая фланцевая граненая высота 7 метров
Цена*:
24 414
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора НФГ-7 относится к конструкциям несилового типа с граненой поверхностью. Изделие обладает высокой устойчивостью к различным нагрузкам, что позволяет устанавливать его в районах с разным климатом. Опора используется для освещения на улицах города, возле общественных и административных зданий, в жилых микрорайонах, на парковках и автозаправках.

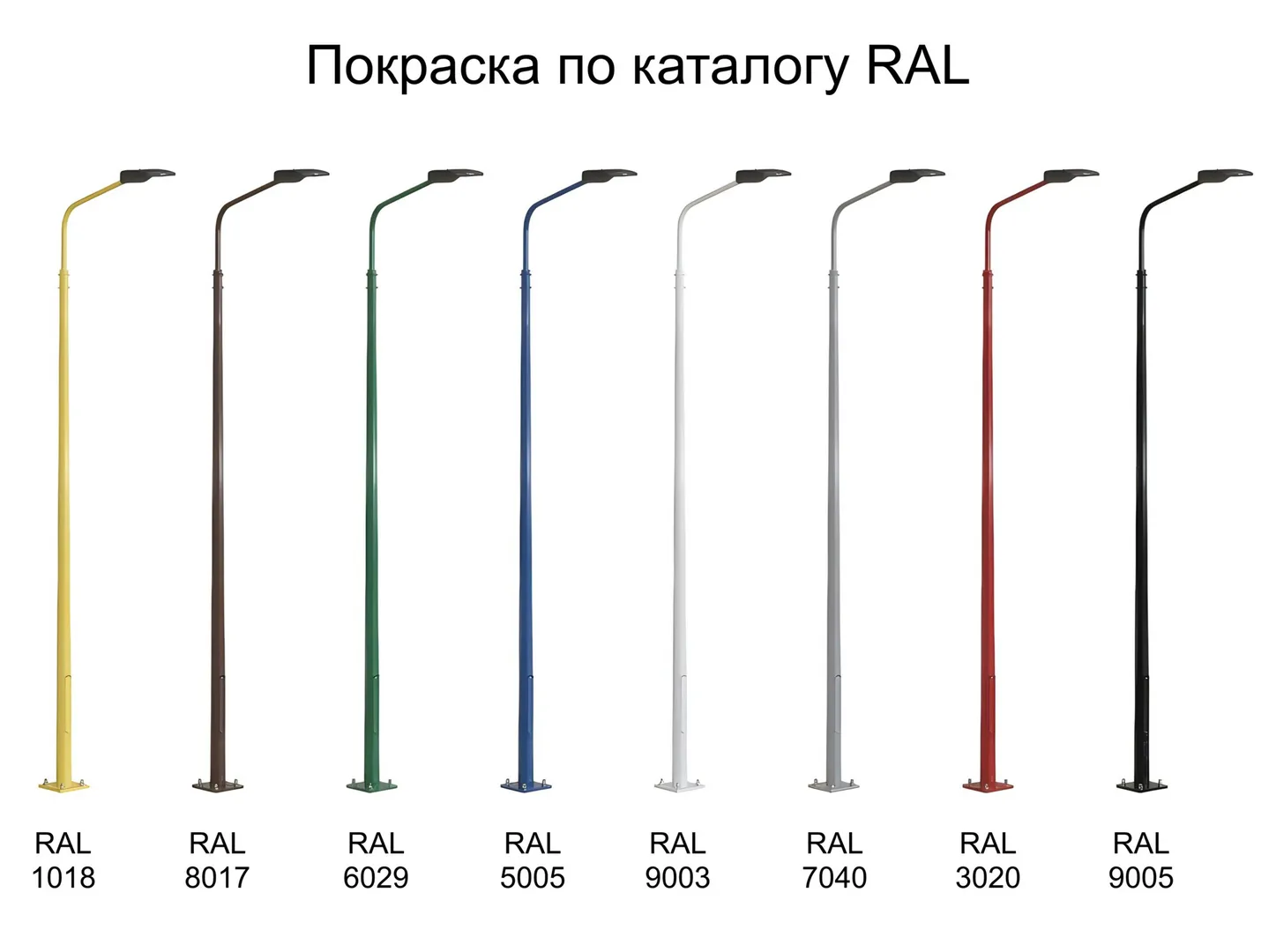

Для изготовления опор используется стальной прокат, сгибаемый под прессом в конструкцию с восемью гранями. Вдоль всего изделия формируется двойной сварной шов, соединяющий края. В качестве антикоррозийной обработки используется горячее цинкование, надежно защищающее изделие от ржавчины и увеличивающее срок эксплуатации опоры. Для улучшения декоративных характеристик опоры и расширения ассортиментного ряда возможно дополнительное окрашивание поверхности согласно каталогам RAL.
Установка изделия выполняется на бетонное основание с установленным внутри закладным элементом. Металлическая закладная деталь соединяется с опорой посредством фланцевого соединения.
Фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НФГ-7 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой металлопрокат |
| Размер фланца: | 320 мм |
| Нижний диаметр: | 135 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 83,0 кг |
| Высота: | 7 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НФГ-7,0-05**-ц | 24 414 ₽ | ЗФ-20/4/К230-1,5-б | 83,0 | Ф1 | 7000 | 1500 | 135 | 60 | М20 | 320 | 230 | 500 | 70 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

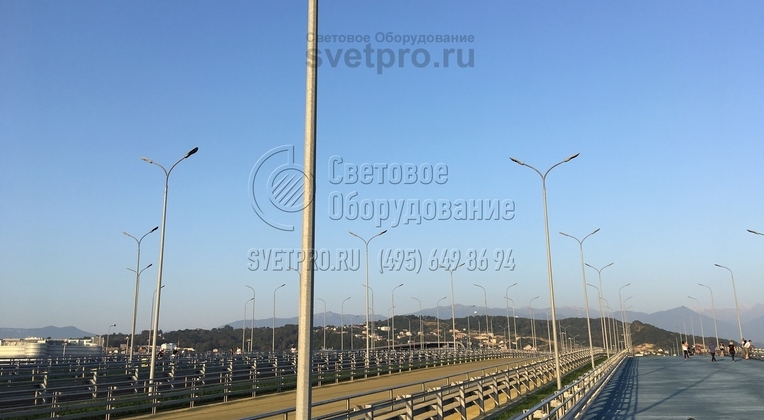

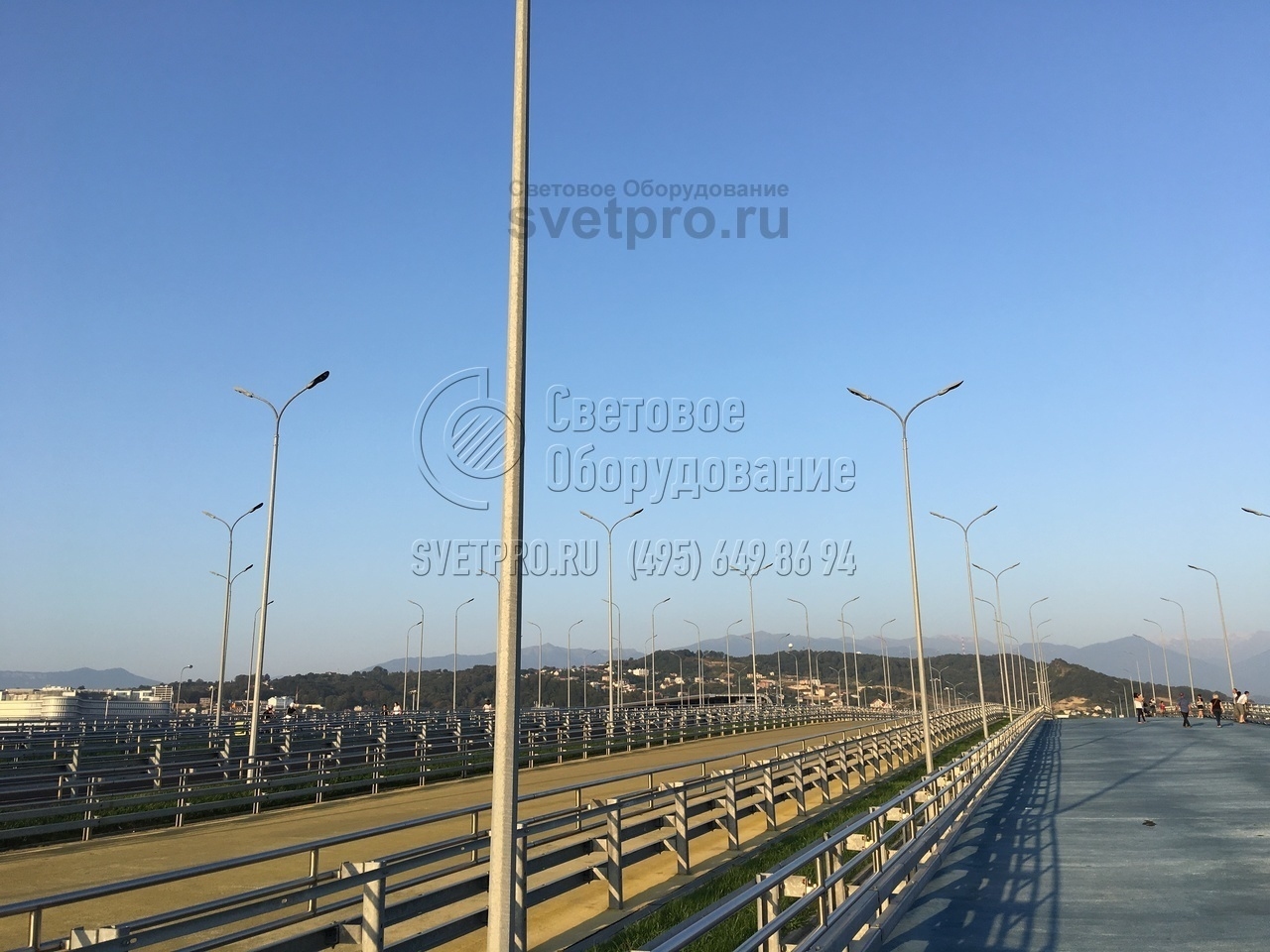

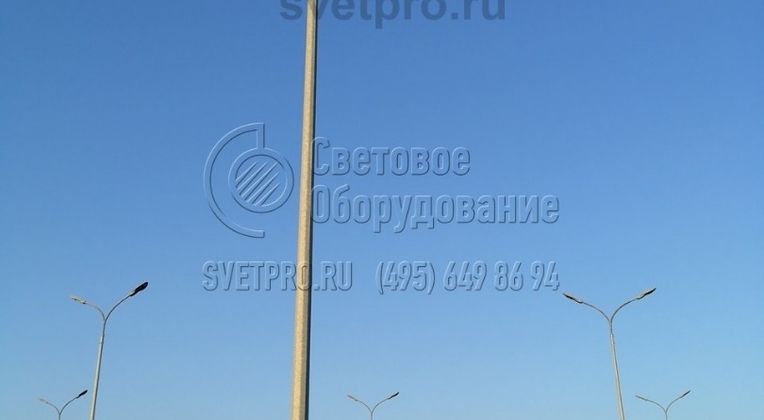

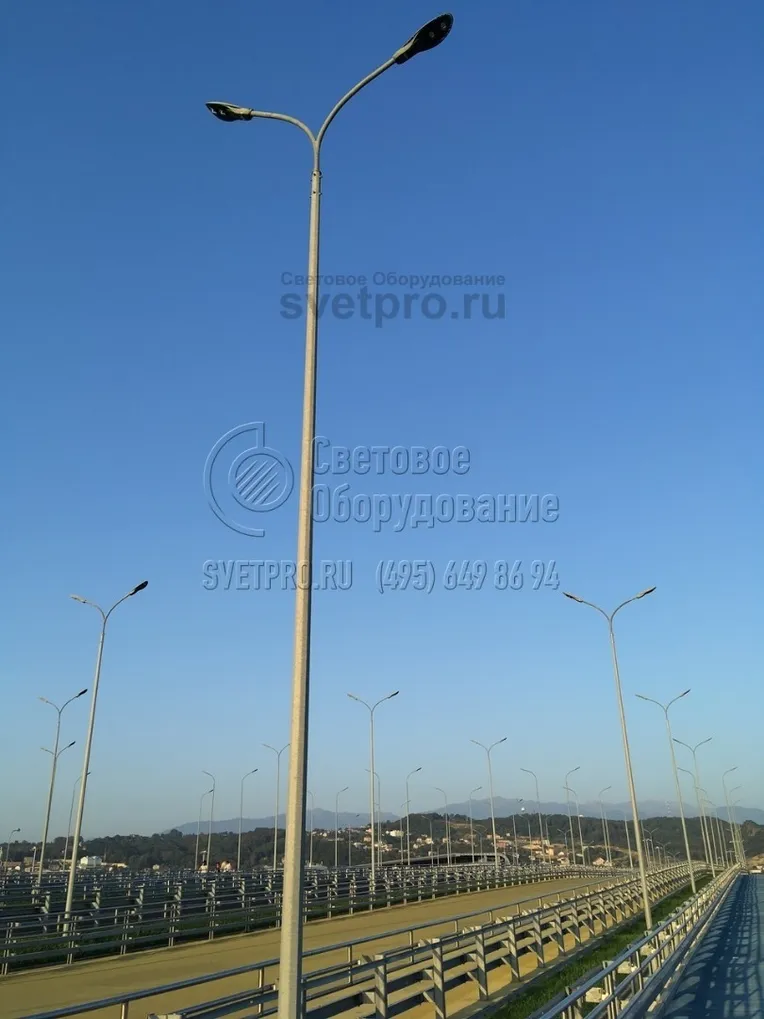

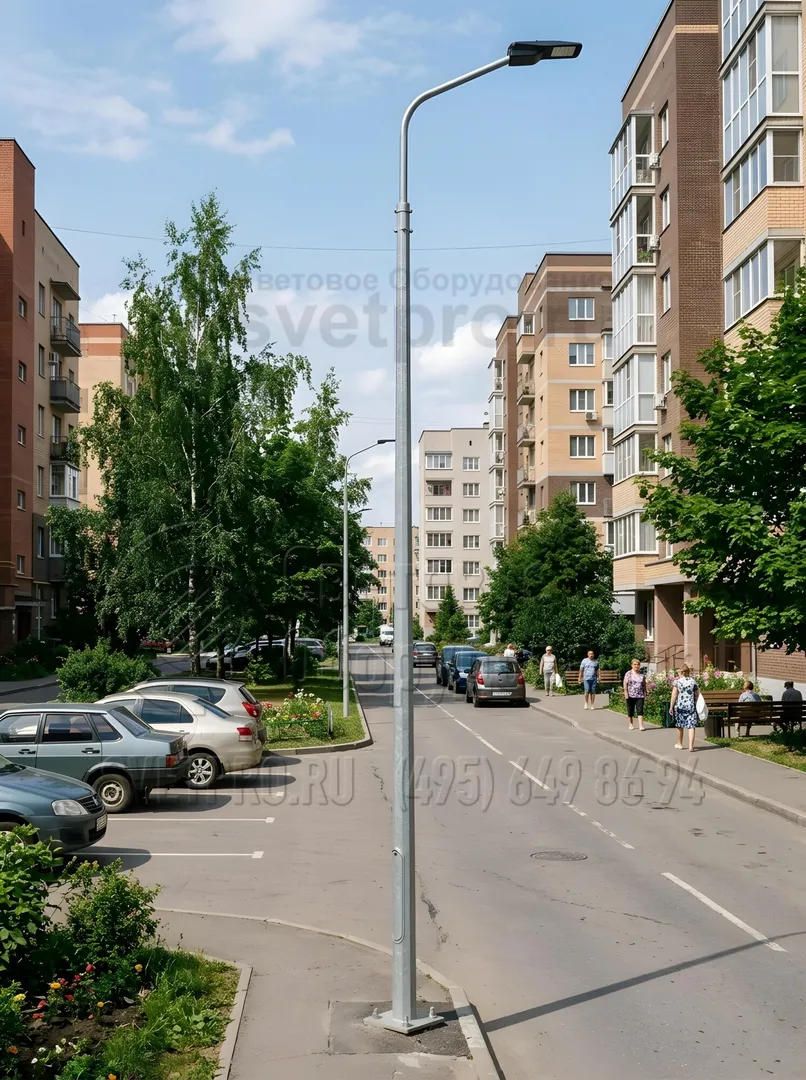

1. Граненая опора с корпусом высотой в 7 метров позволяет устанавливать светильники на большой высоте. Если использовать два световых прибора, можно обеспечить освещение двух полос автомобильной магистрали. Это сокращает затраты на покупку инженерных конструкций во время строительства.
-

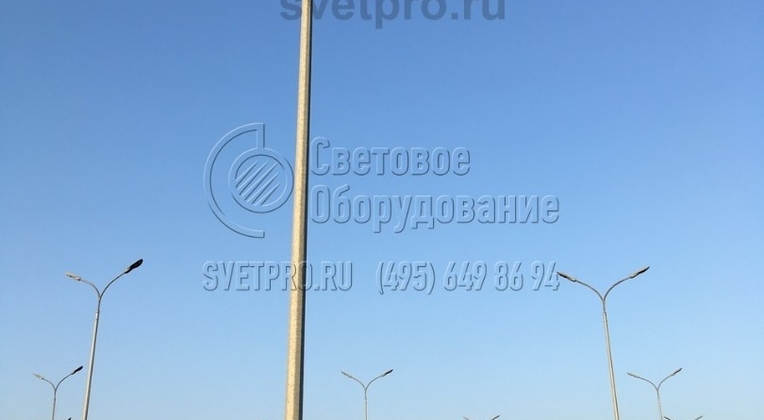

2. Опоры, изображенные на фото, изготавливаются из углеродистой листовой стали. Марка и толщина материала определяется согласно действующим стандартам и типовой проектной документации. Сталь поставляется на производство в рулонах и для изготовления корпусов режется на детали на станке. -

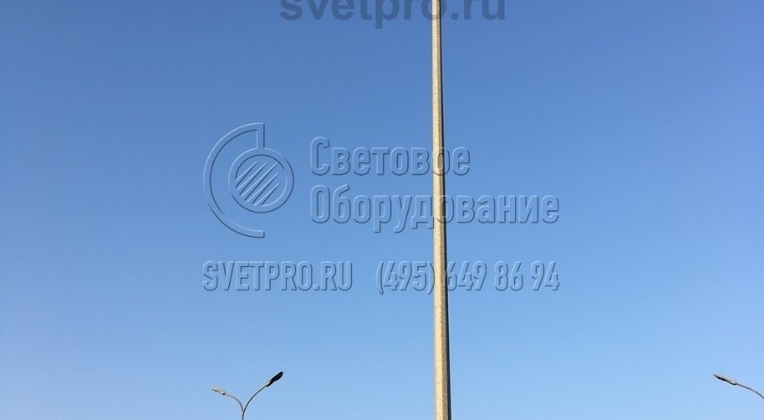

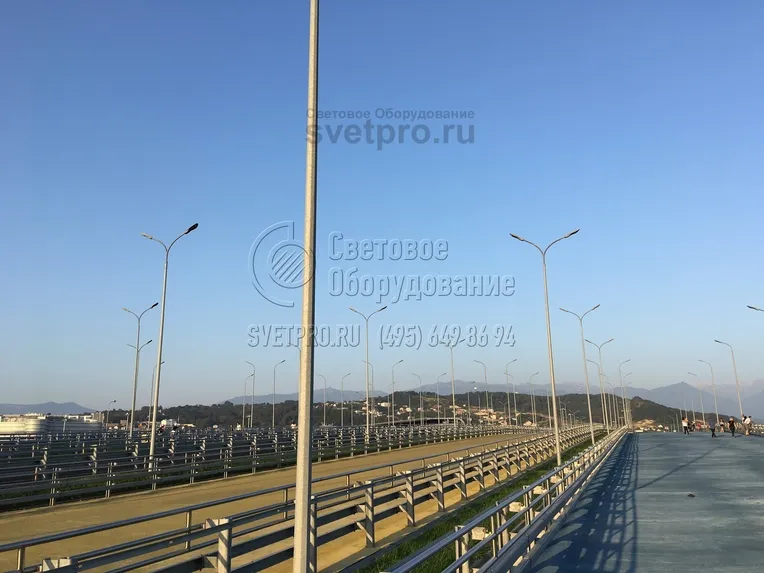

3. В процессе производства осветительных конструкций листы стали гнутся на гидравлических станках. В результате получается корпус, имеющий форму многогранника. Вершины этой геометрической фигуры формируют ребра жесткости, благодаря которым увеличивается несущая способность. -

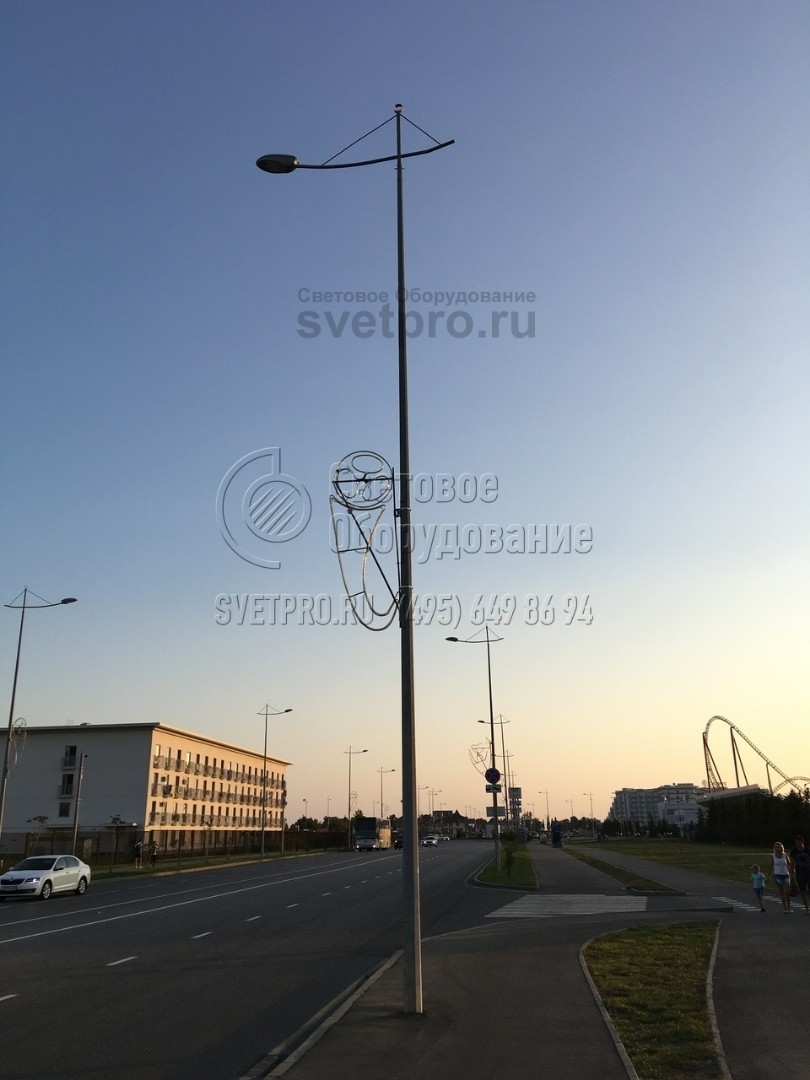

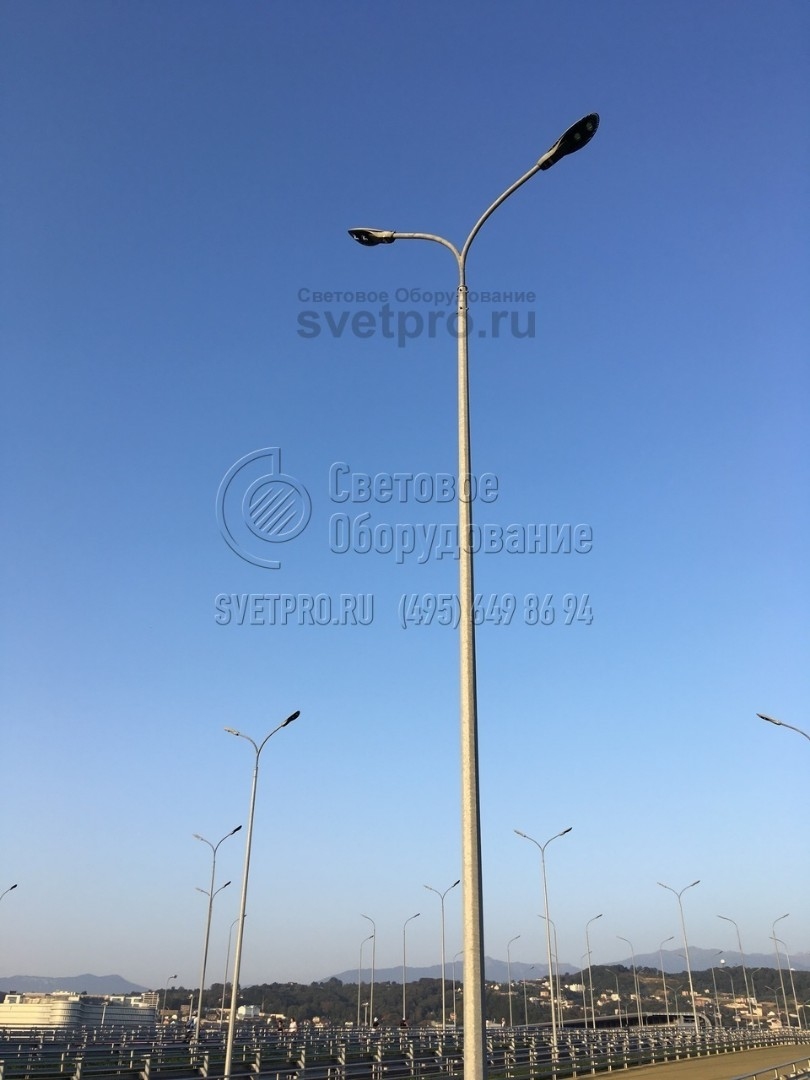

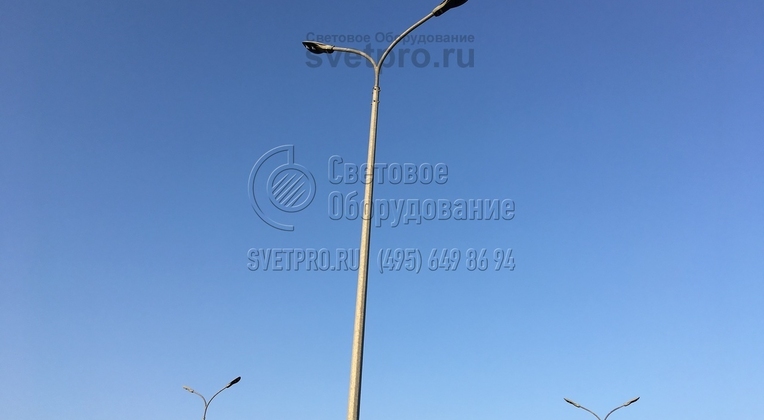

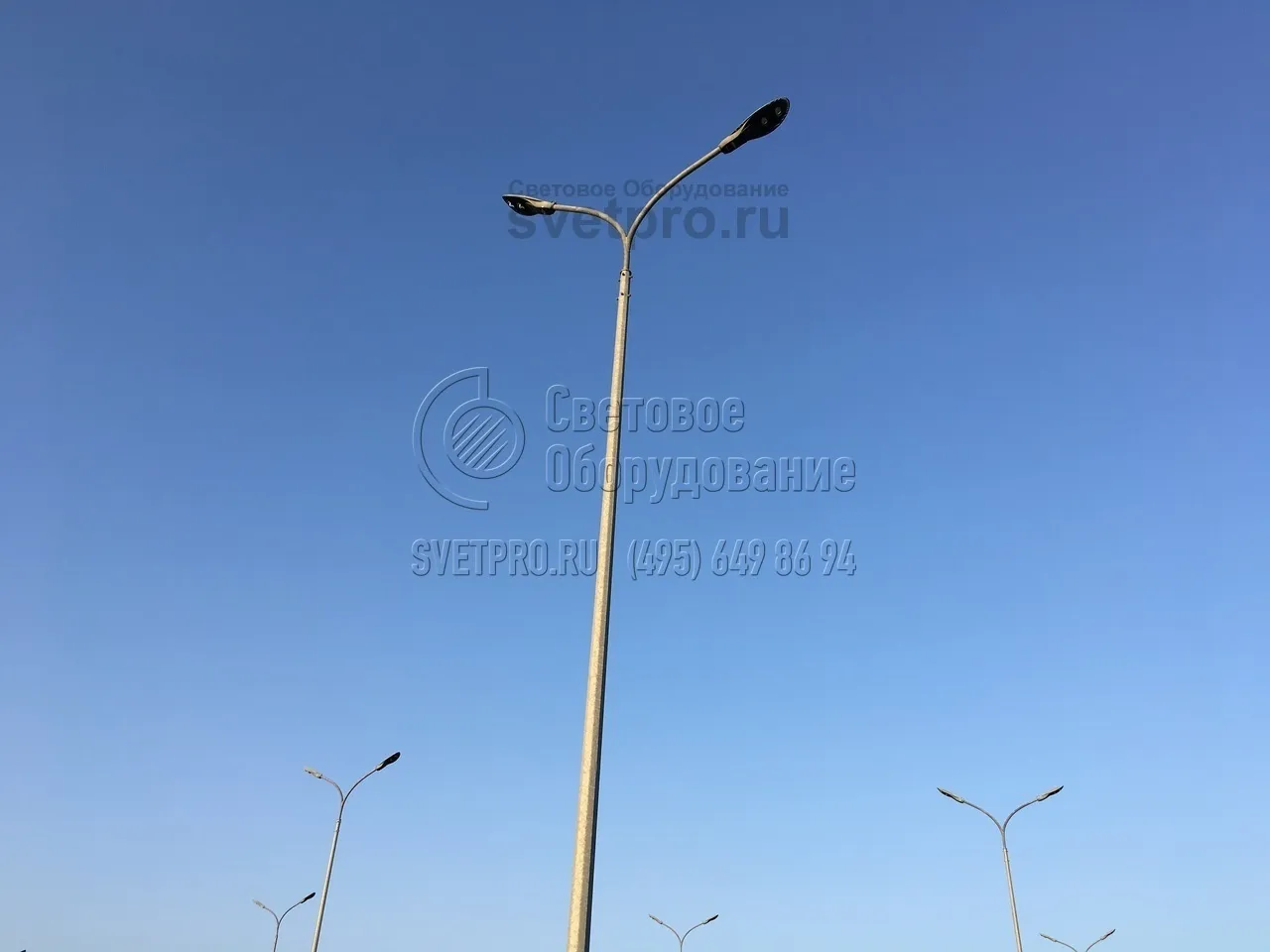

4. У инженерных конструкций этой разновидности имеется универсальный оголовок, куда можно устанавливать любой кронштейн с хвостовой частью. Поэтому одну и ту же опору можно адаптировать для создания разных типов освещения. В варианте на фото используется двухрожковый кронштейн. -
5. В процессе изготовления корпуса изображенной на фото опоры детали ствола свариваются с помощью автоматизированного оборудования продольным швом. Благодаря этому место соединения практически не видно, шов не портит внешний вид конструкции. Качество сварки контролируется. -

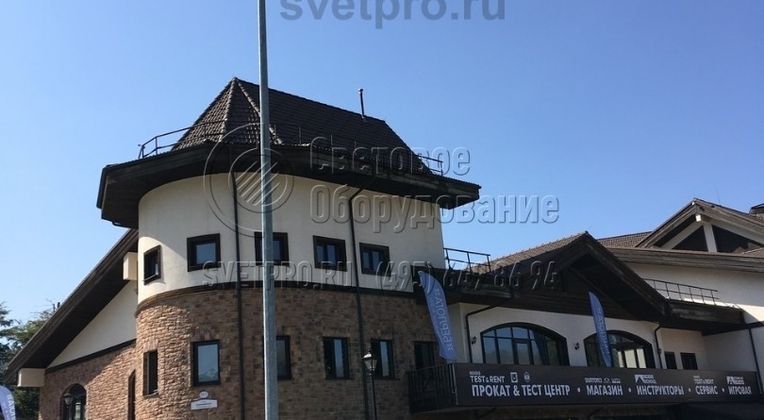

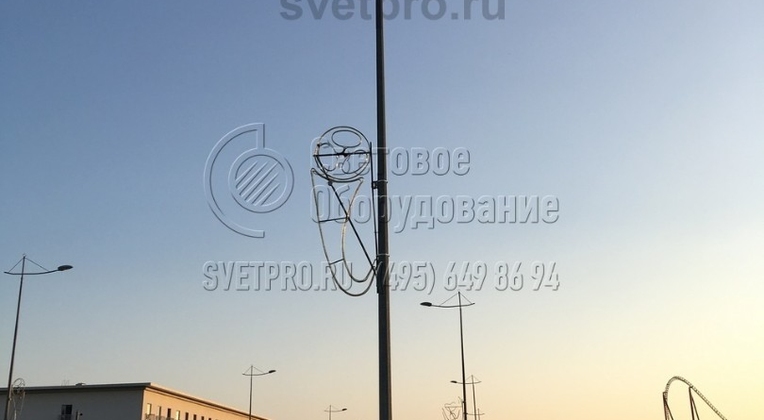

6. На корпусе ствола осветительной конструкции делаются отверстия и технологические лючки, предусмотренные стандартным проектом. Однако по заказу покупателя производитель может частично изменить проект. Это необходимо, например, для крепления на изделии декоративных конструкций. -

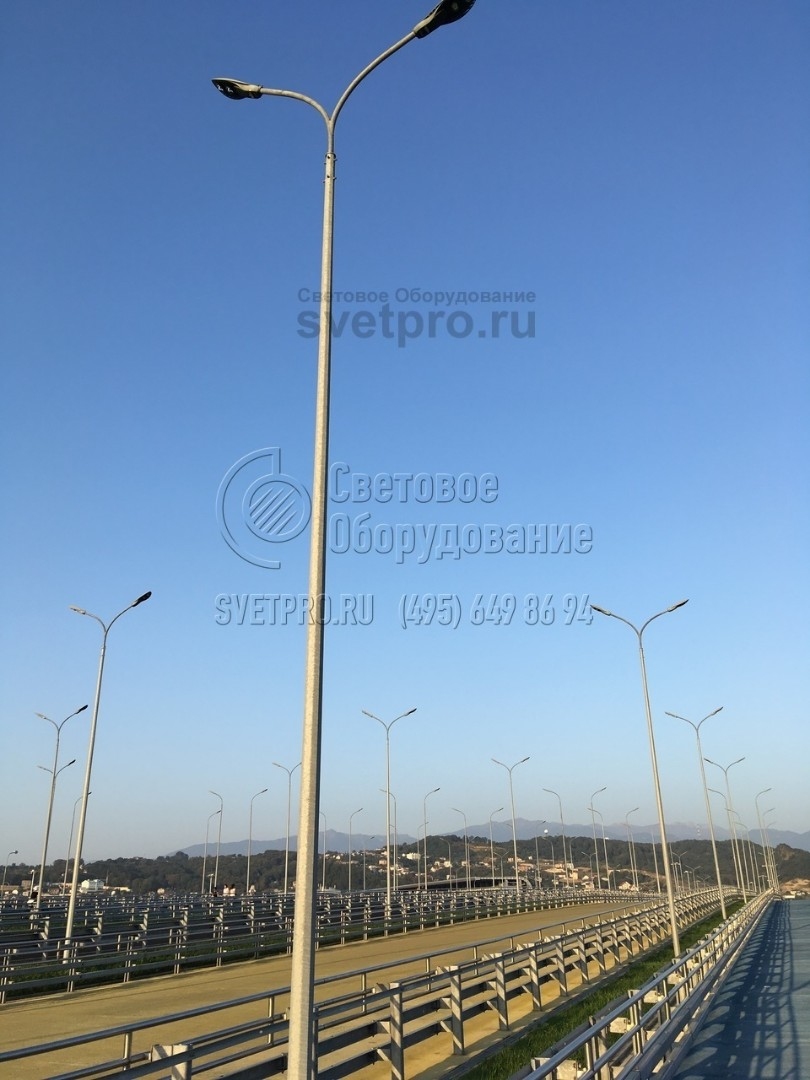

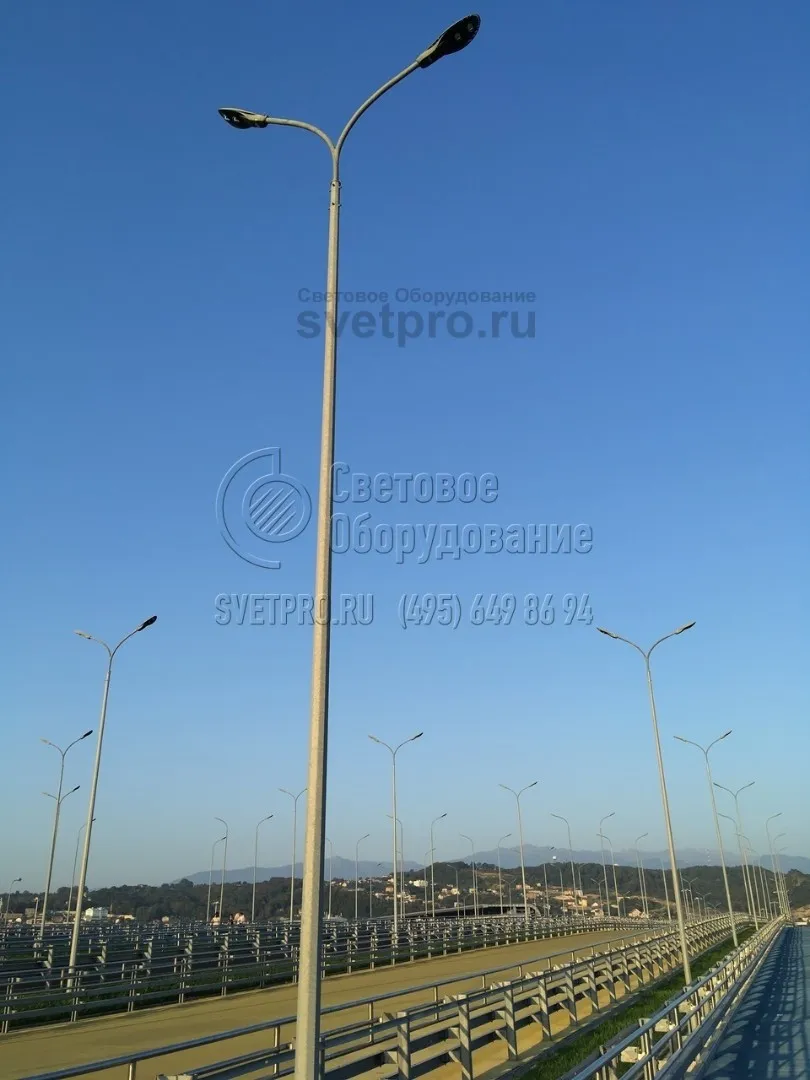

7. Осветительные конструкции с граненым стволом имеют оптимальное соотношение стоимости и технических характеристик. Поэтому их часто применяют для освещения автомобильных дорог и тротуаров. Поводка проводов производится под землей, чтобы защитить кабели от внешних воздействий. -

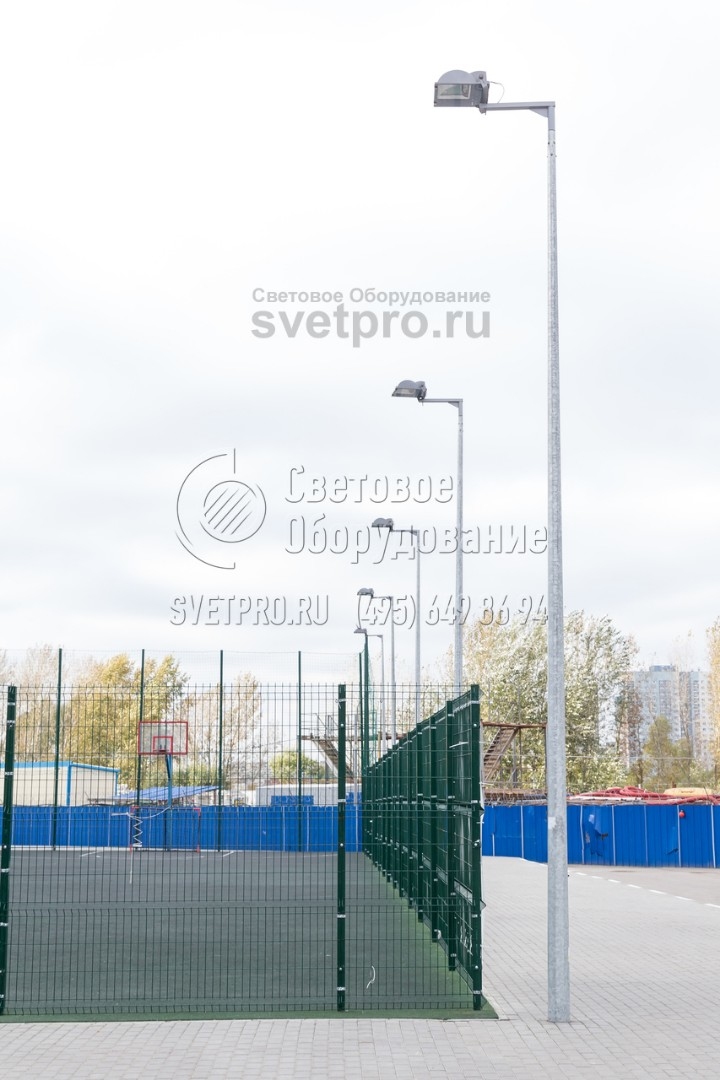

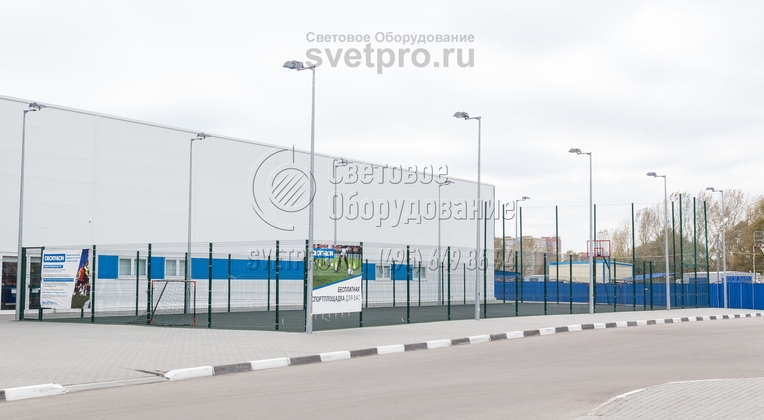

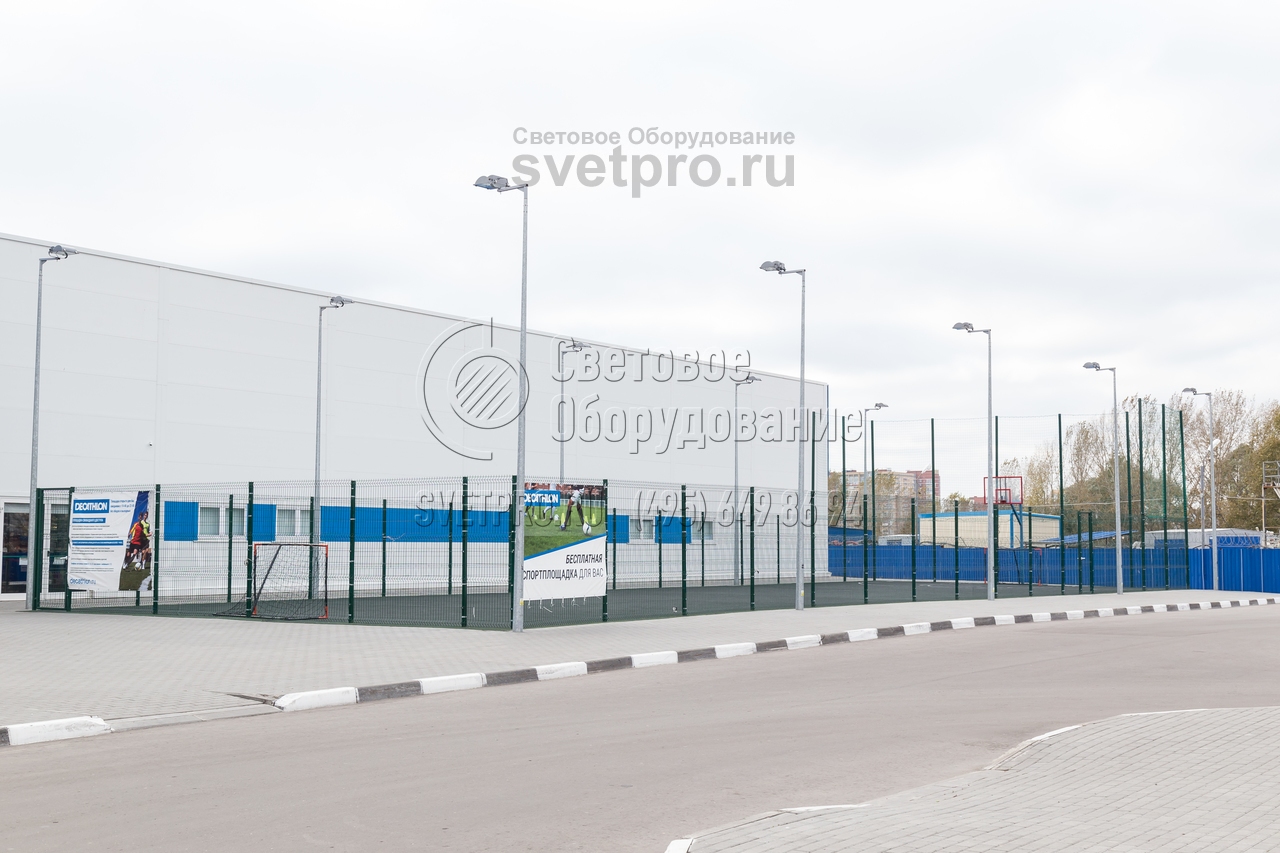

8. Сфера применения граненых осветительных опор практически не ограничена. В варианте на фото они используются для установки светильников, освещающих спортивную площадку. Используются безрадиусные кронштейны под прожекторы с возможностью точного направления светового потока. -

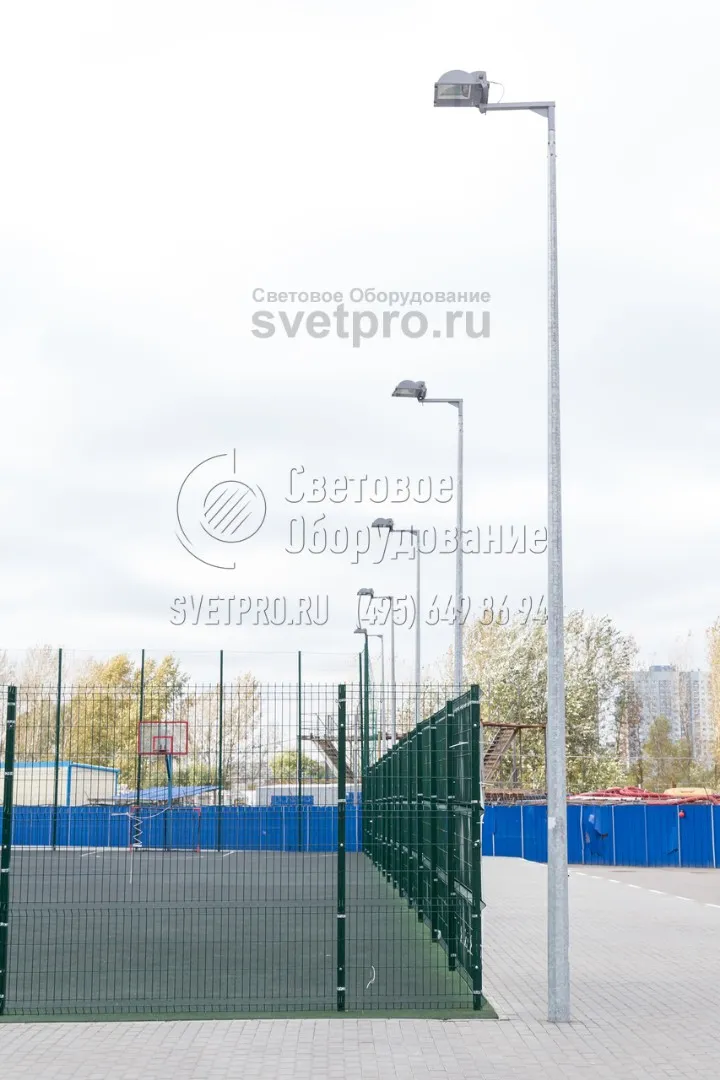

9. Опора на фото применяется для освещения спортивной площадки в спальном районе города. Так как для защиты от коррозии используется цинковое покрытие, управляющей компании не нужно нести дополнительные затраты на покраску конструкций. Защитный слой сохраняет целостность до 15 лет.
