П-ФГ-12 Опора складывающаяся фланцевая граненая высота 12 метров




Область применения: |
|
Назначение: |
|
Артикул производителя: | П-ФГ-12 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4-12 |
Материал: | Листовой металлопрокат |
Покрытие: | Горячее цинкование |
Размер фланца: | 410 мм |
Нижний диаметр: | 215 мм |
Верхний диаметр: | 75 мм |
Вес: | 332 кг |
Высота: | 12 м |
Производитель «Opora Engineering», Россия

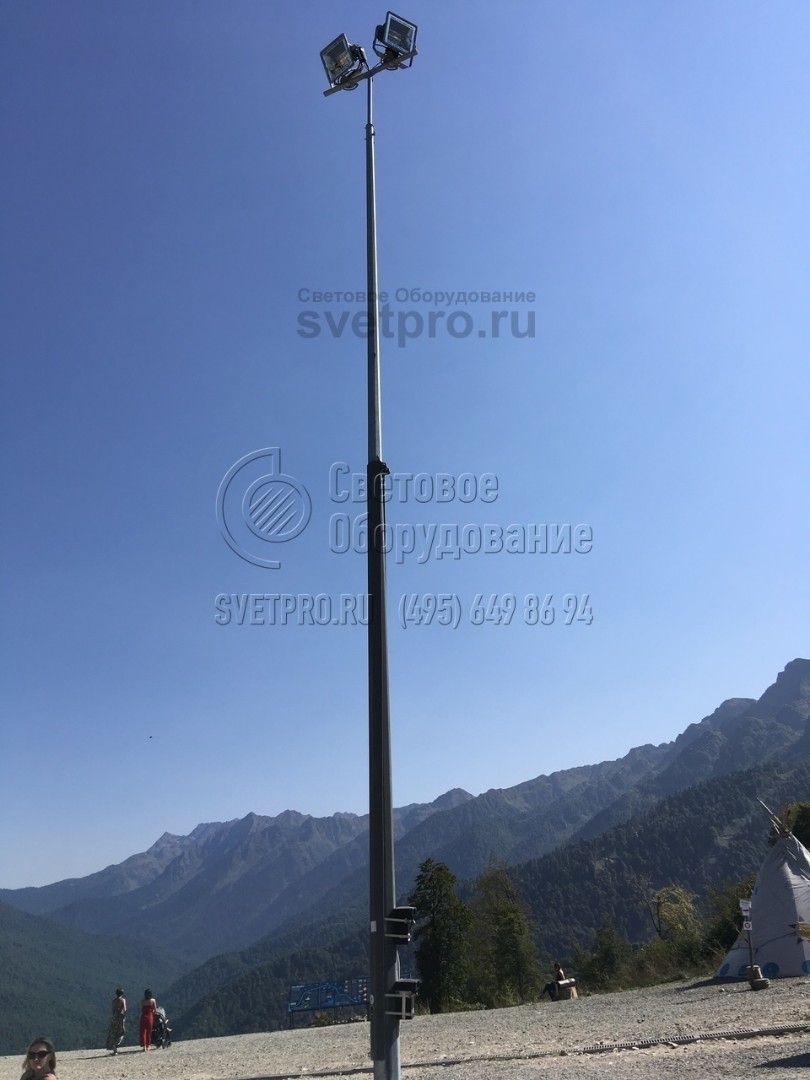

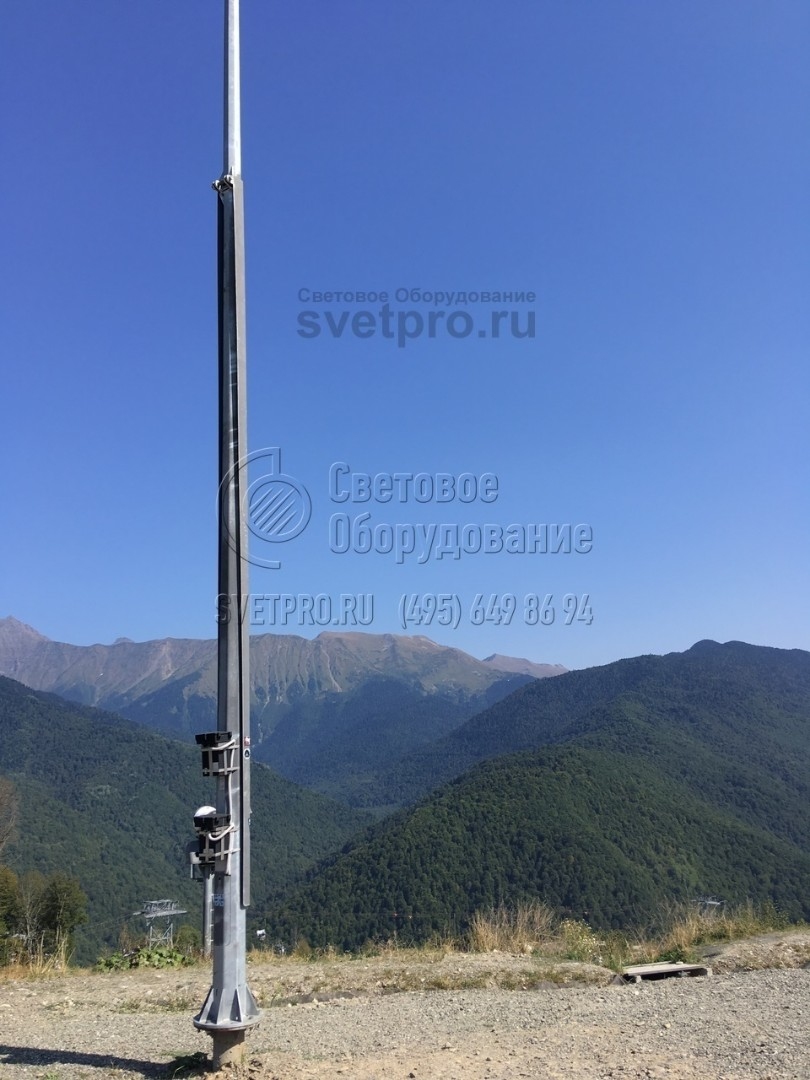

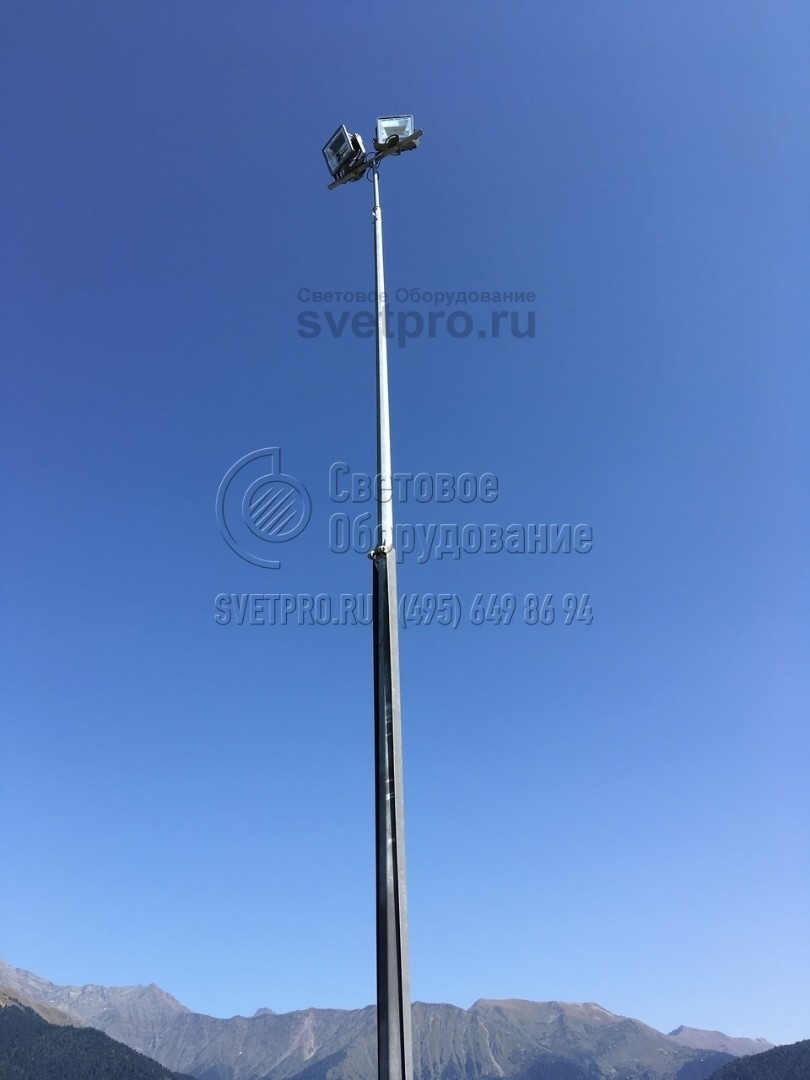

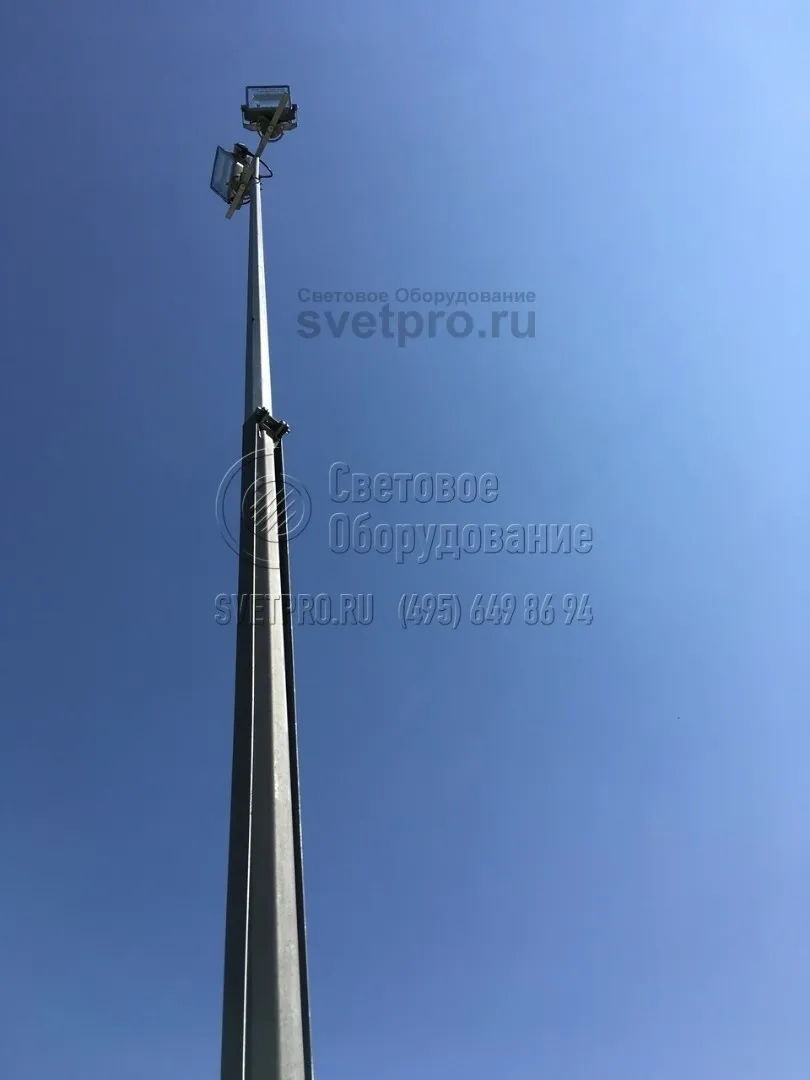

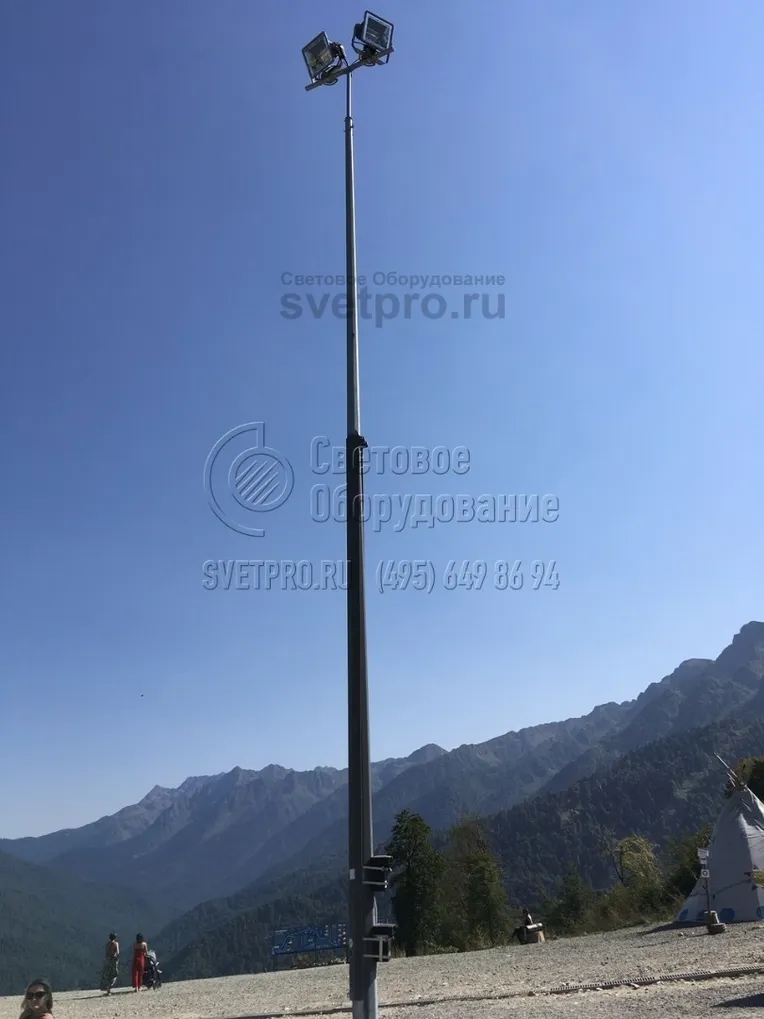

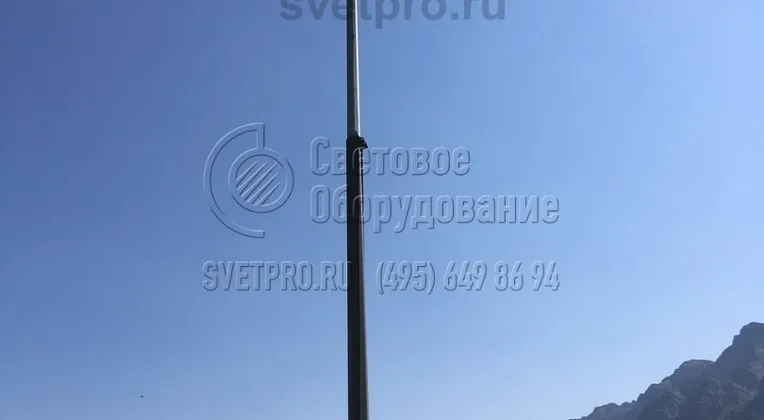

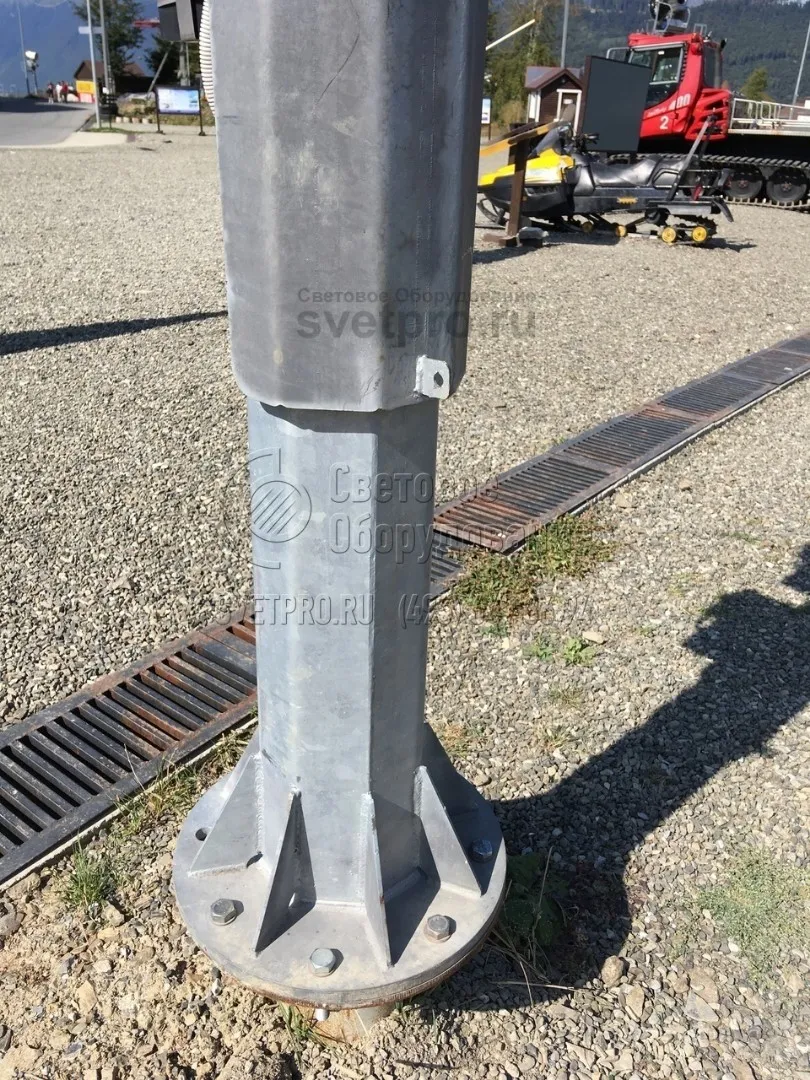

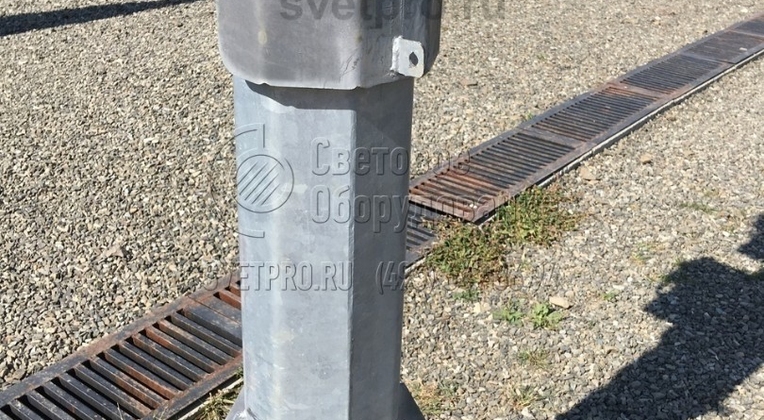

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименов-е закладного элем- та фундамента | Масса*, кг | Обознач-е установ. места кронштейна | H, мм | h1, мм | h, мм | Dн, мм | Dв, мм | d, мм | n, мм | А, мм | Б, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
П-ФГ-12-к**-ц | ЗФ-30/4/К300-2,0-б | 332 | *** | 12000 | 2000 | 6835 | 215 | 75 | М30 | 4 | 410 | 300 | 500 | 120 |
H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В - высота лючка
* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу
ОПИСАНИЕ
П-ФГ-12 – фланцевая опорная конструкция, снабженная складывающимся механизмом и имеющая высоту 12 метров. Особое строение и значительная высота позволяют использовать изделие для организации освещения на открытых площадках и территориях, куда затруднен доступ обслуживающей техники. Такие опоры устанавливаются на горнолыжных трассах, спортивных площадках, ж/д платформах и развязках, парковых территориях с высокими деревьями и т.д.
Граненая поверхность опоры получается в процессе производства из стального листа, который сворачивается в конус при помощи пресса. Поворотная и стационарная часть конструкции соединены шарнирным узлом. Для защиты изделия от коррозии и других негативных факторов на поверхность металла наносится защитная пленка, для чего используется метод горячего цинкования. При необходимости возможна дополнительная декоративная покраска в любой оттенок по каталогу RAL для соответствия потребностям того или иного проекта.
Светотехника размещается на опоре на кронштейнах. Конструкция монтируется на бетонное основание с находящимся внутри металлическим закладным элементом. Соединение с опорой выполняется посредством фланца.
