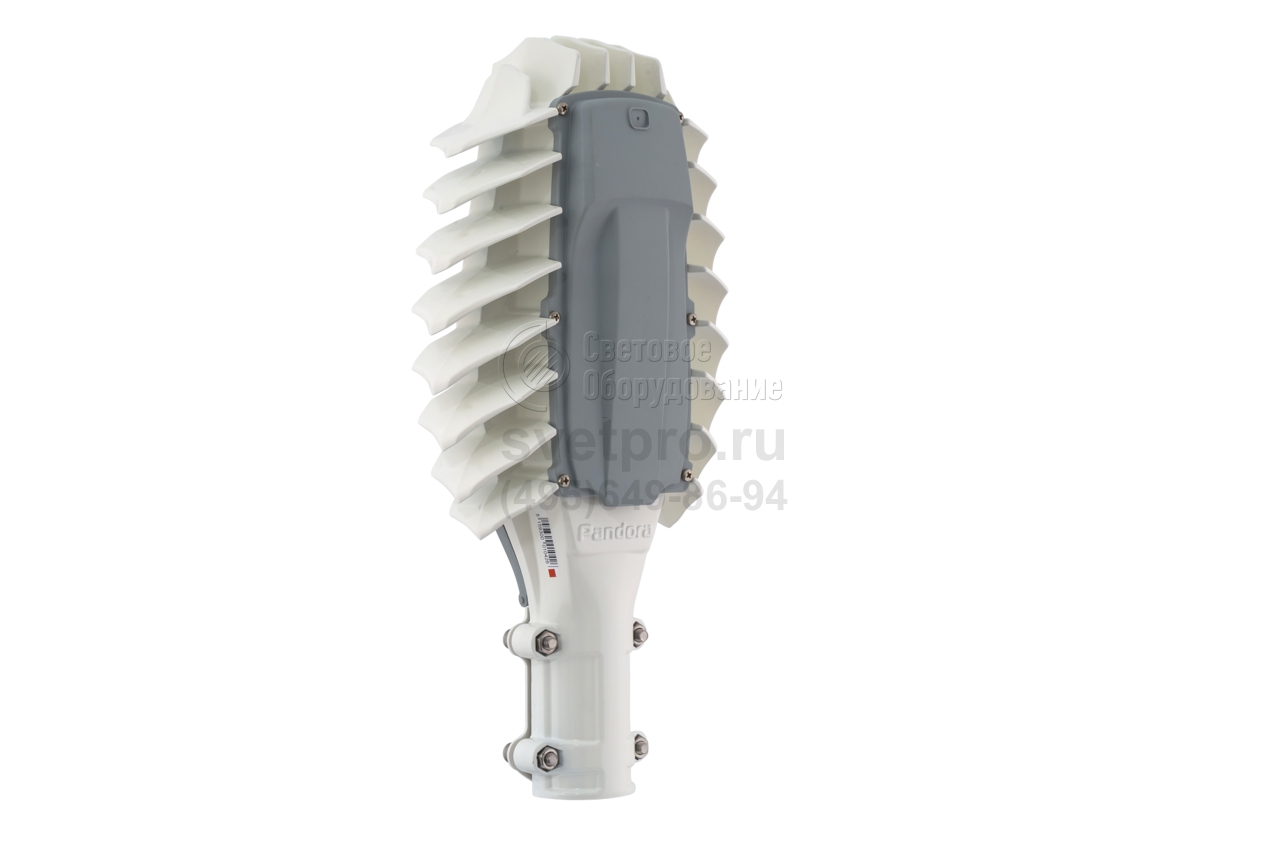

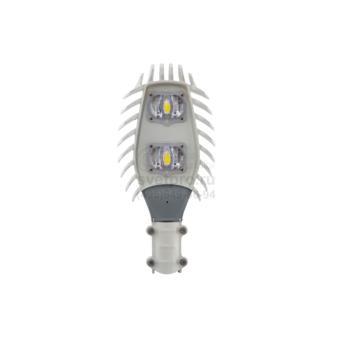

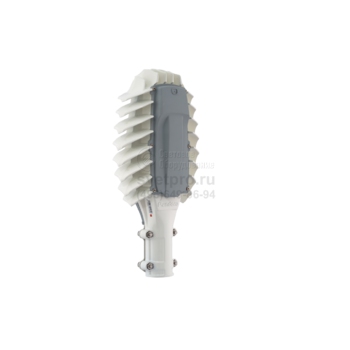

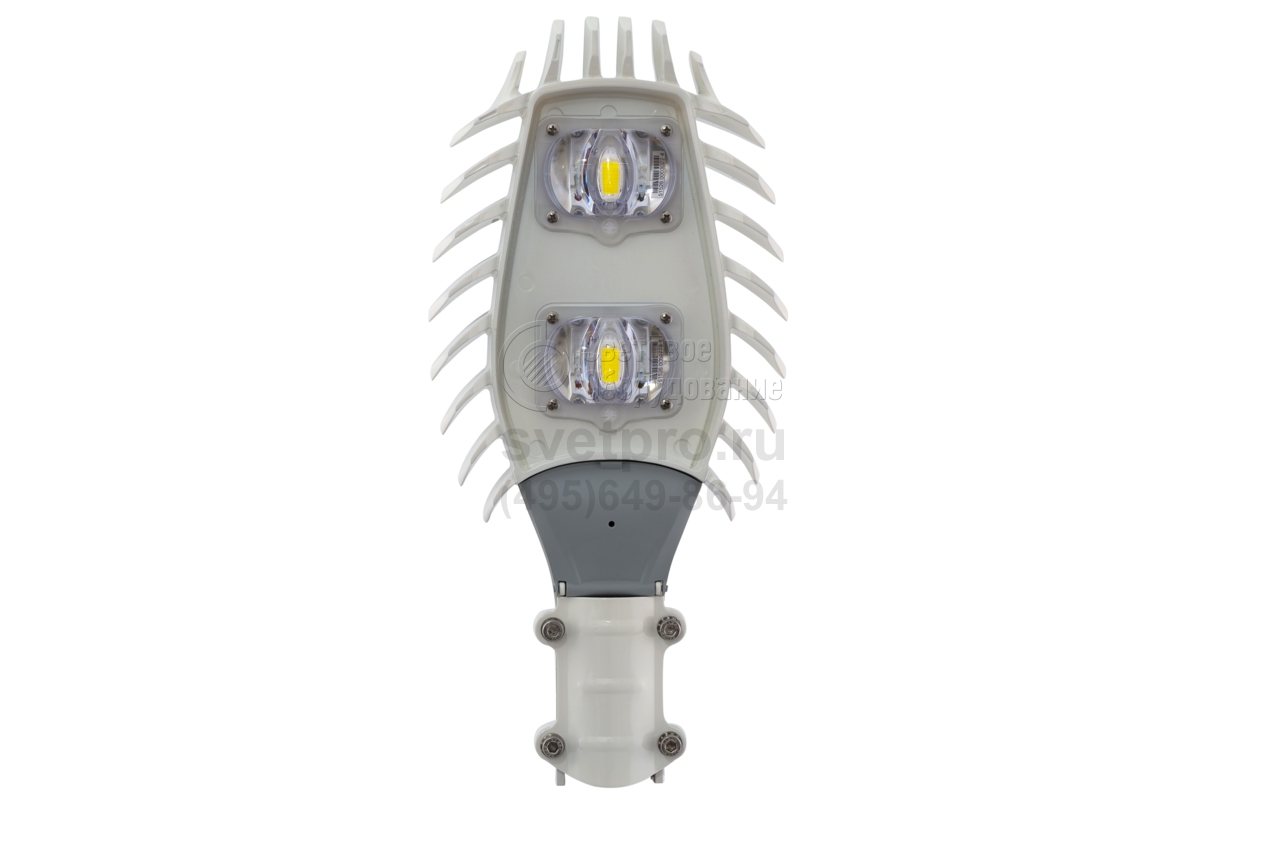

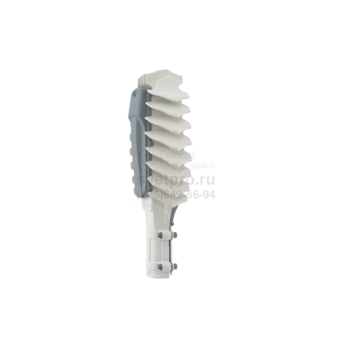

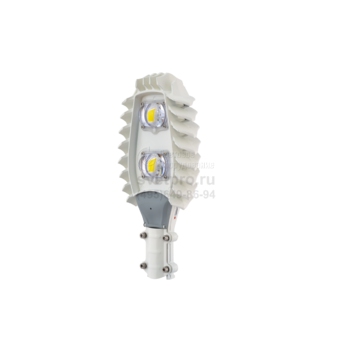

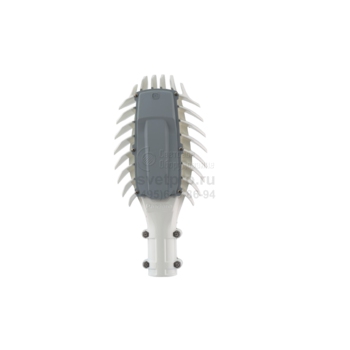

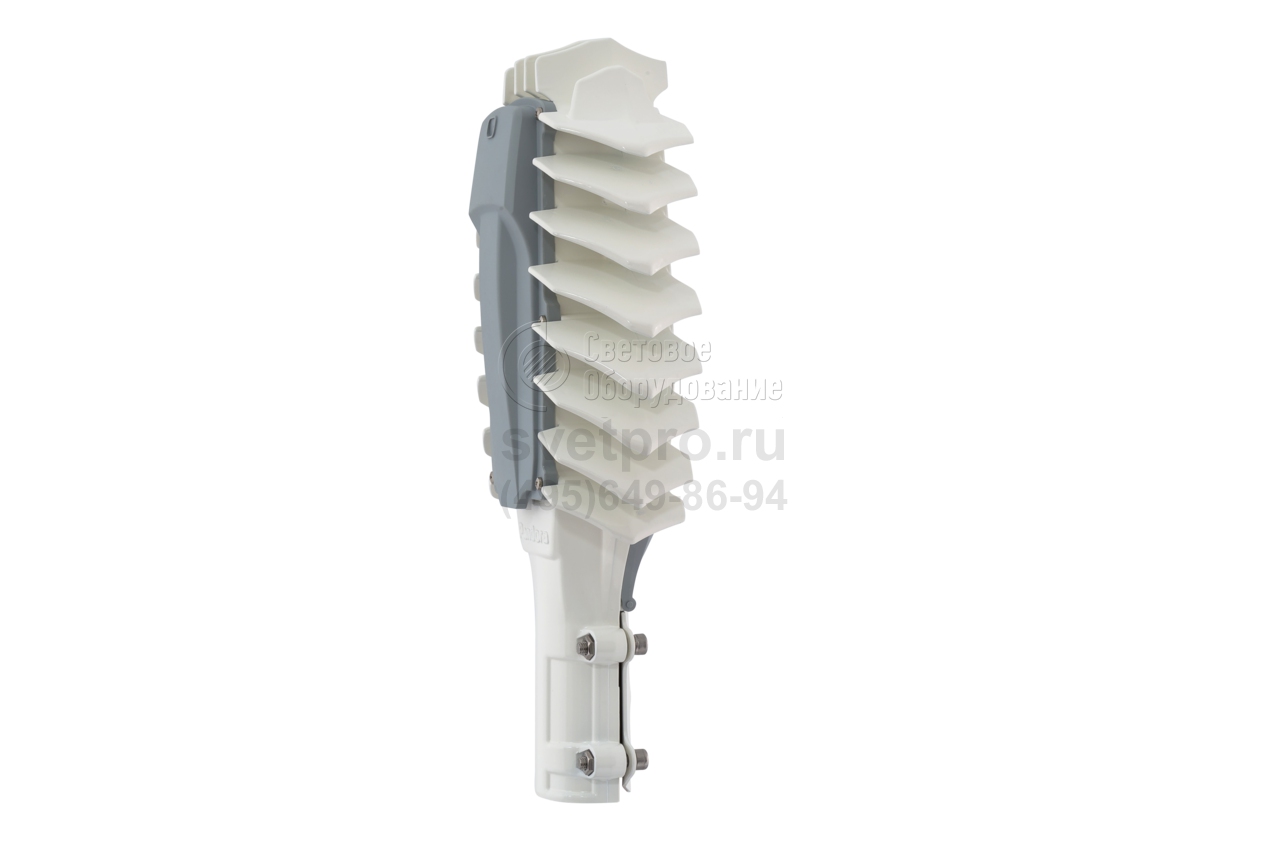

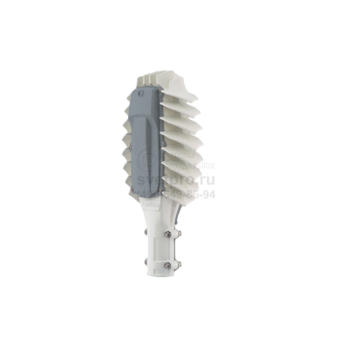

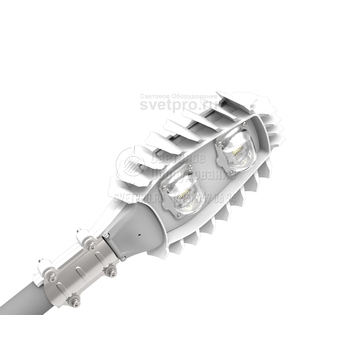

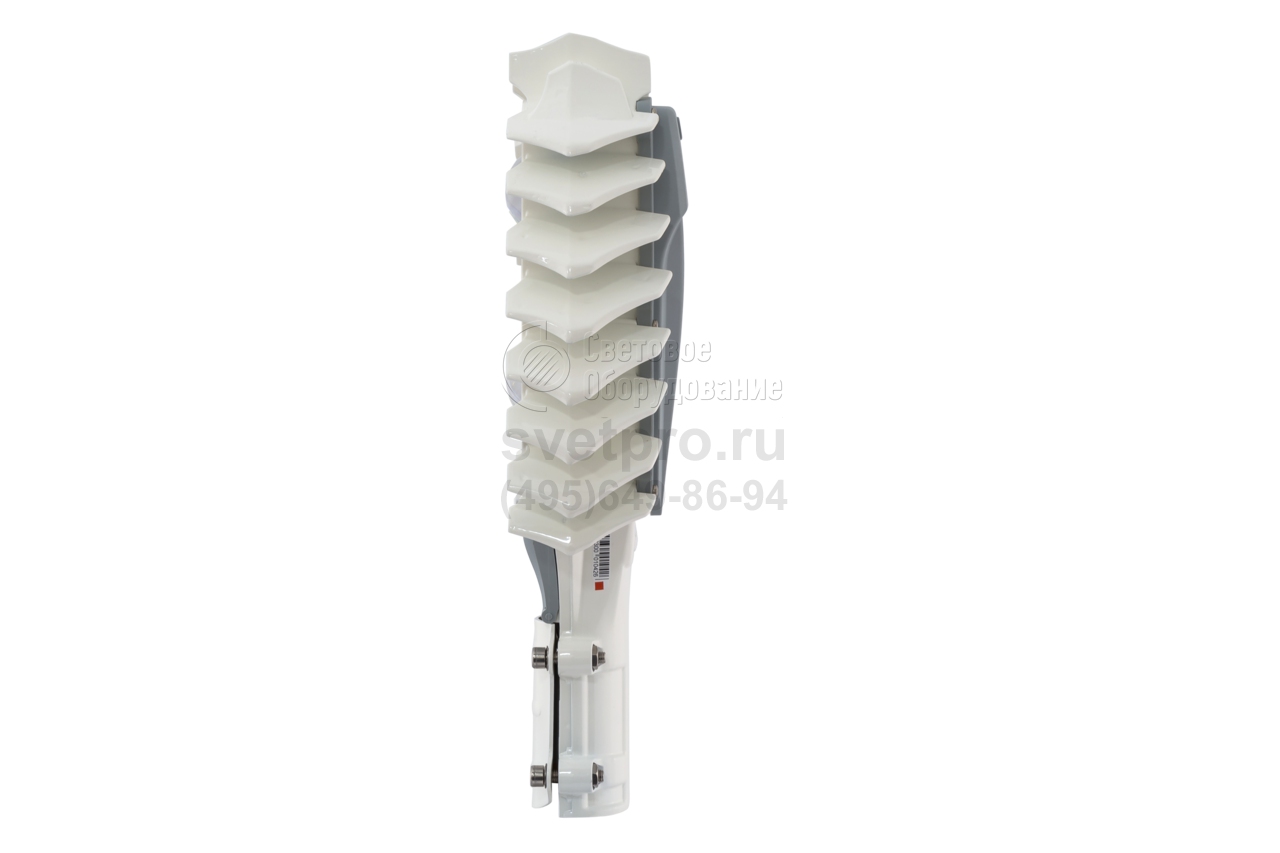

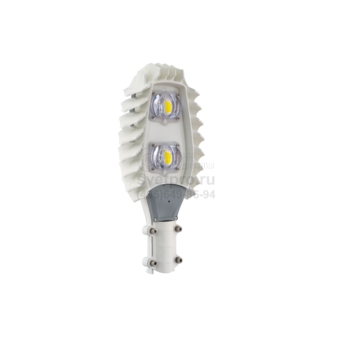

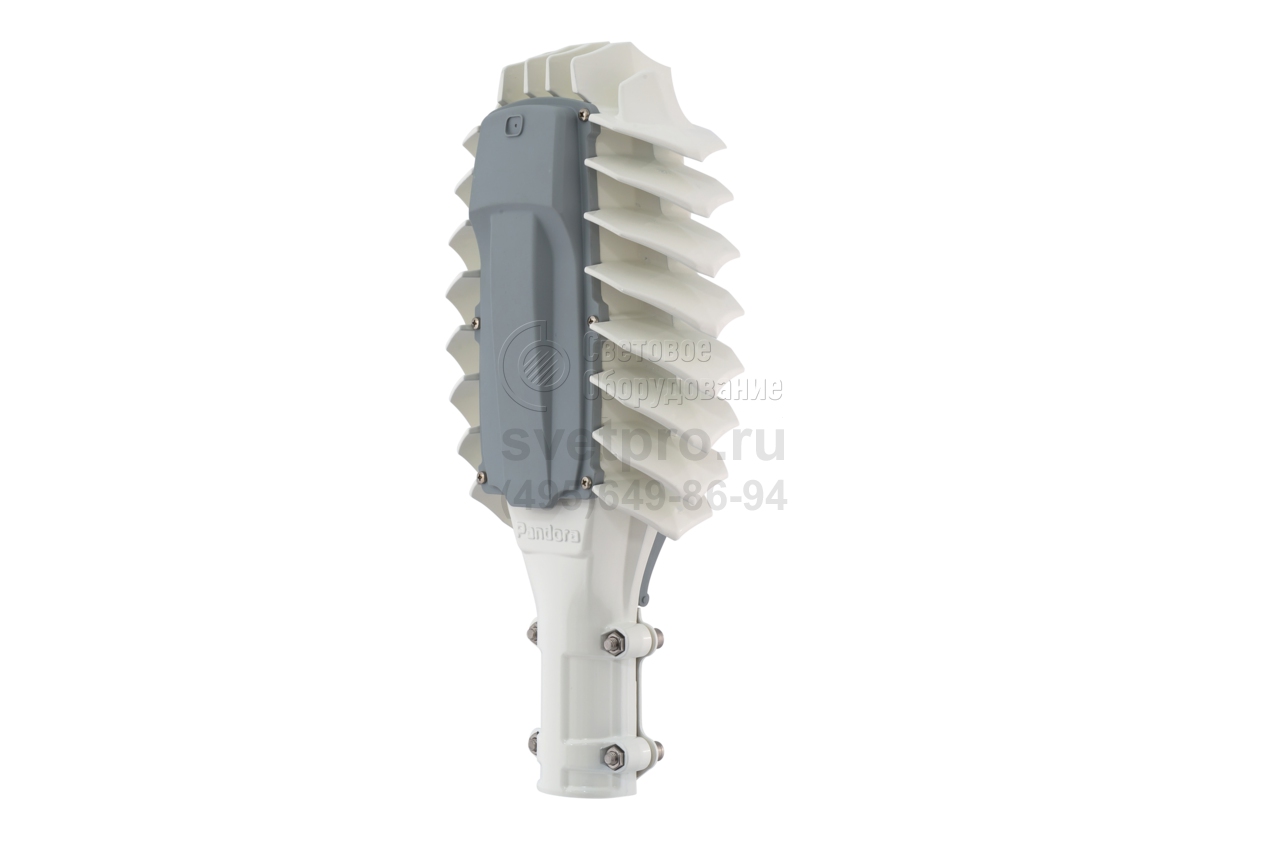

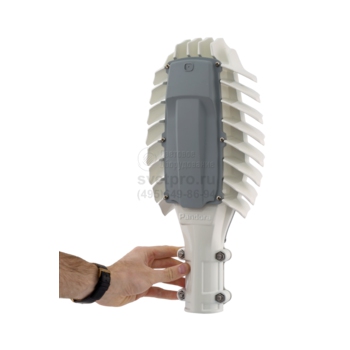

Pandora LED 520W-120 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 520W-120 |
Мощность: | 117 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 70 Ra |
Цветовая температура: | 4300 К |
Световой поток: | 16200 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Модель Pandora LED 520W-120 применяют для освещения транспортных магистралей, пешеходных участков, прилегающих территорий.

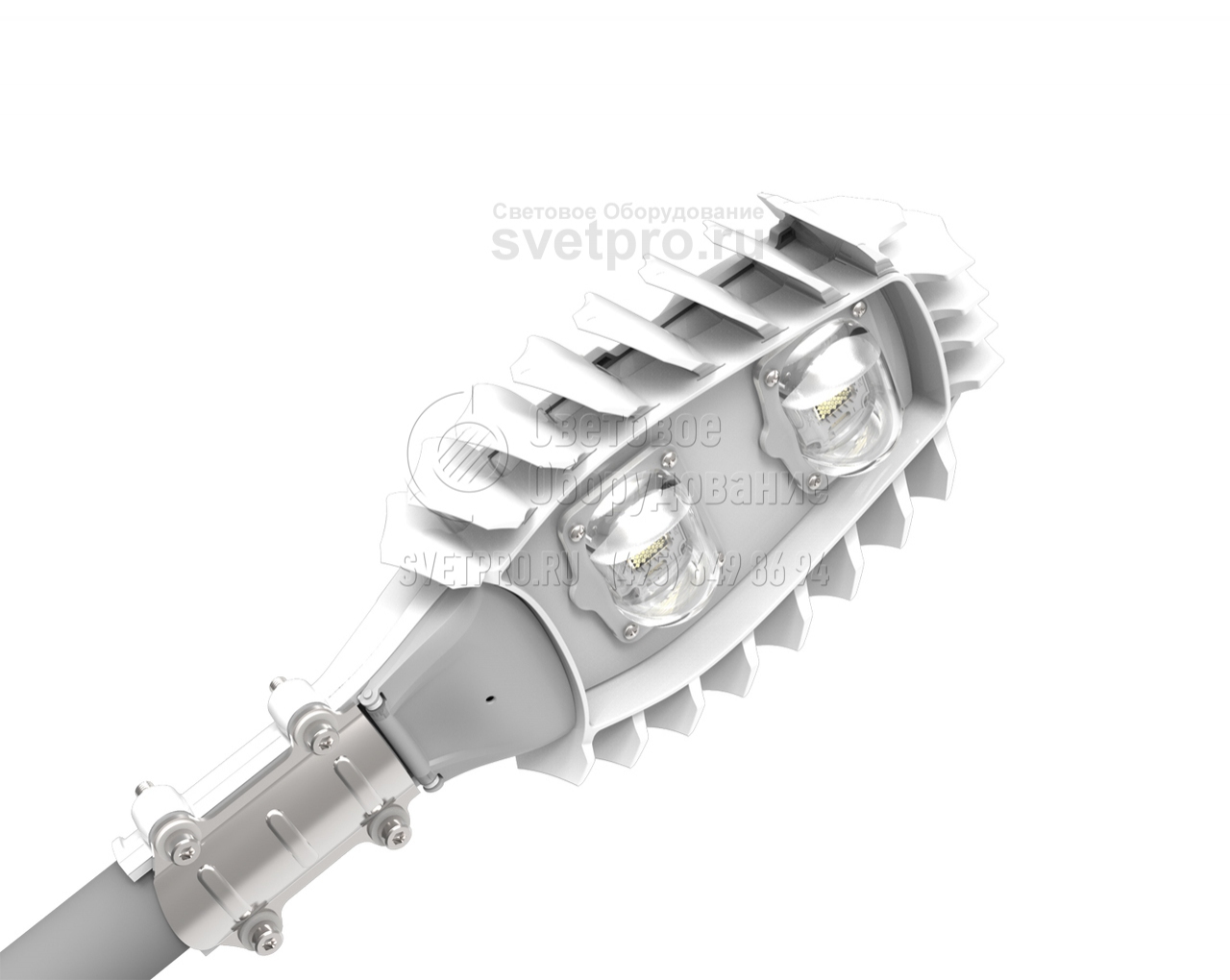

Промежуточным элементом в процессе консольной установки на опоре является Г-образный кронштейн (Ø до 50 мм), который влияет на наклон светильника относительно освещаемого участка (от 15о до 75о).

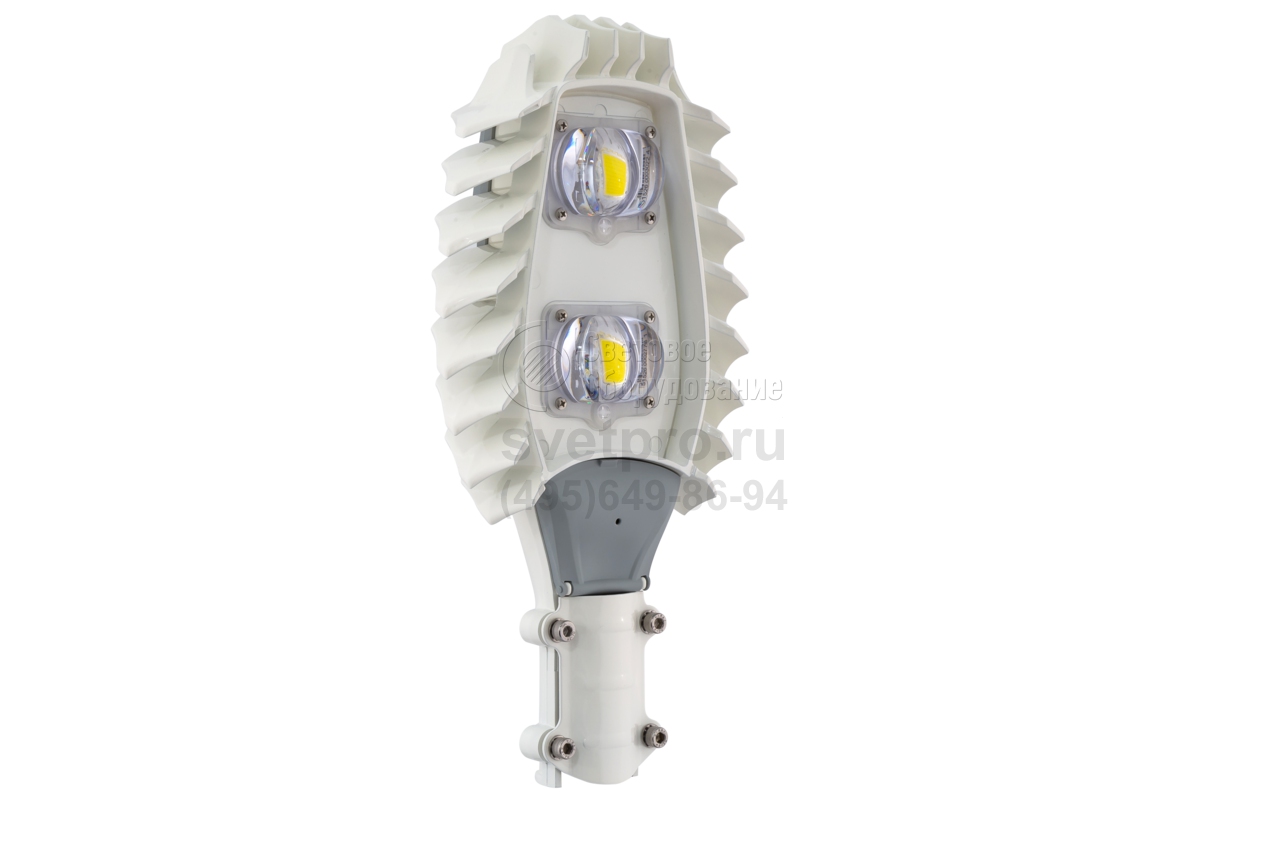

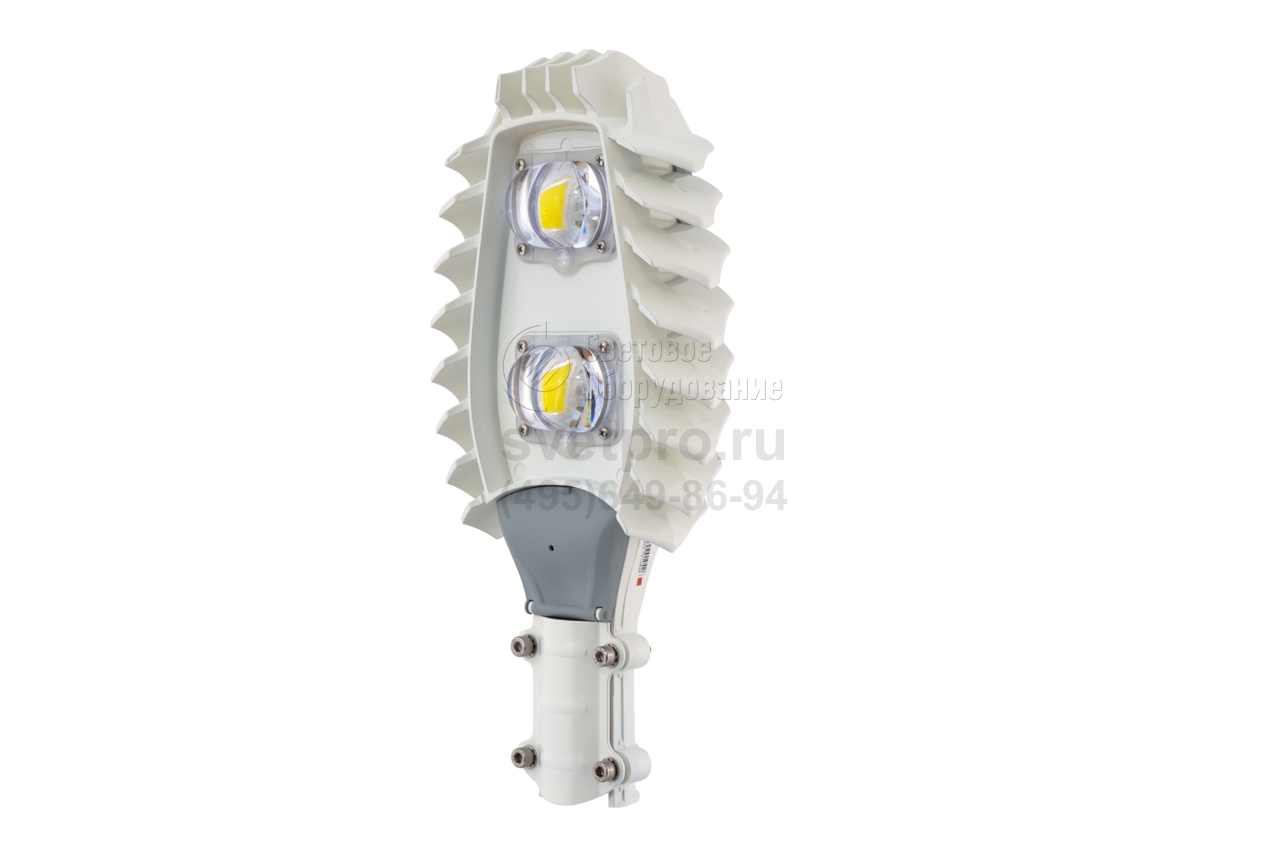

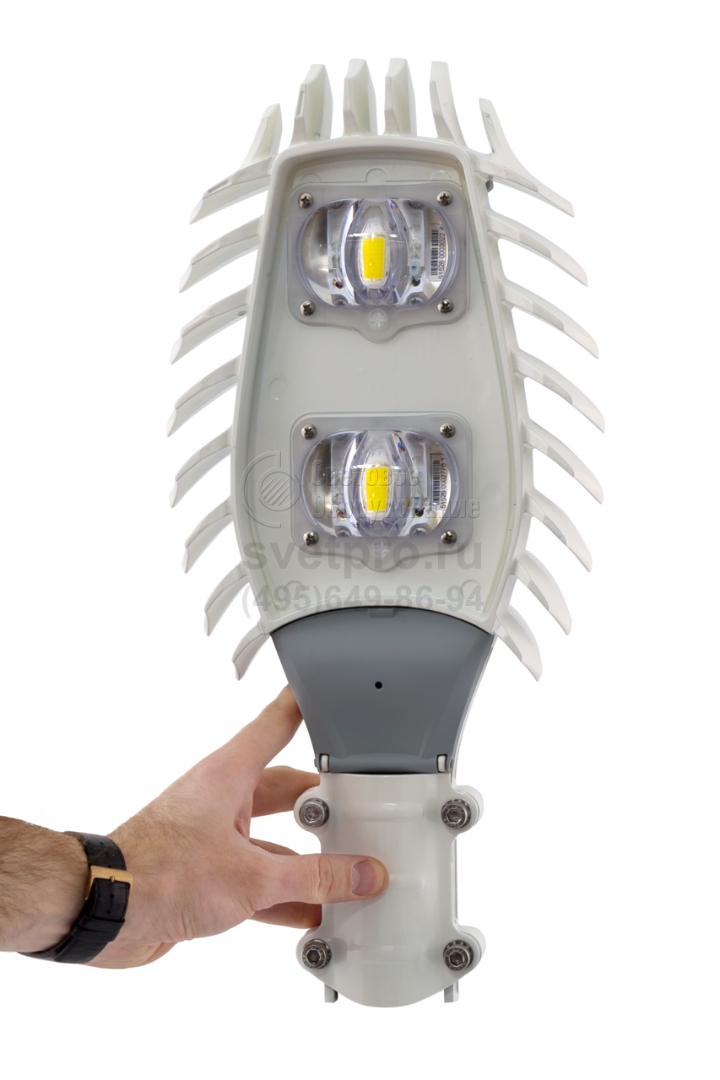

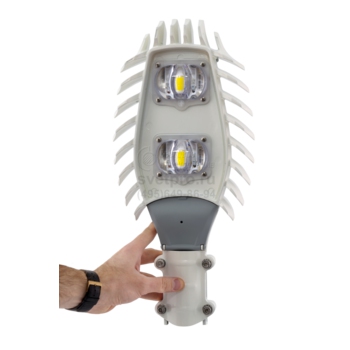

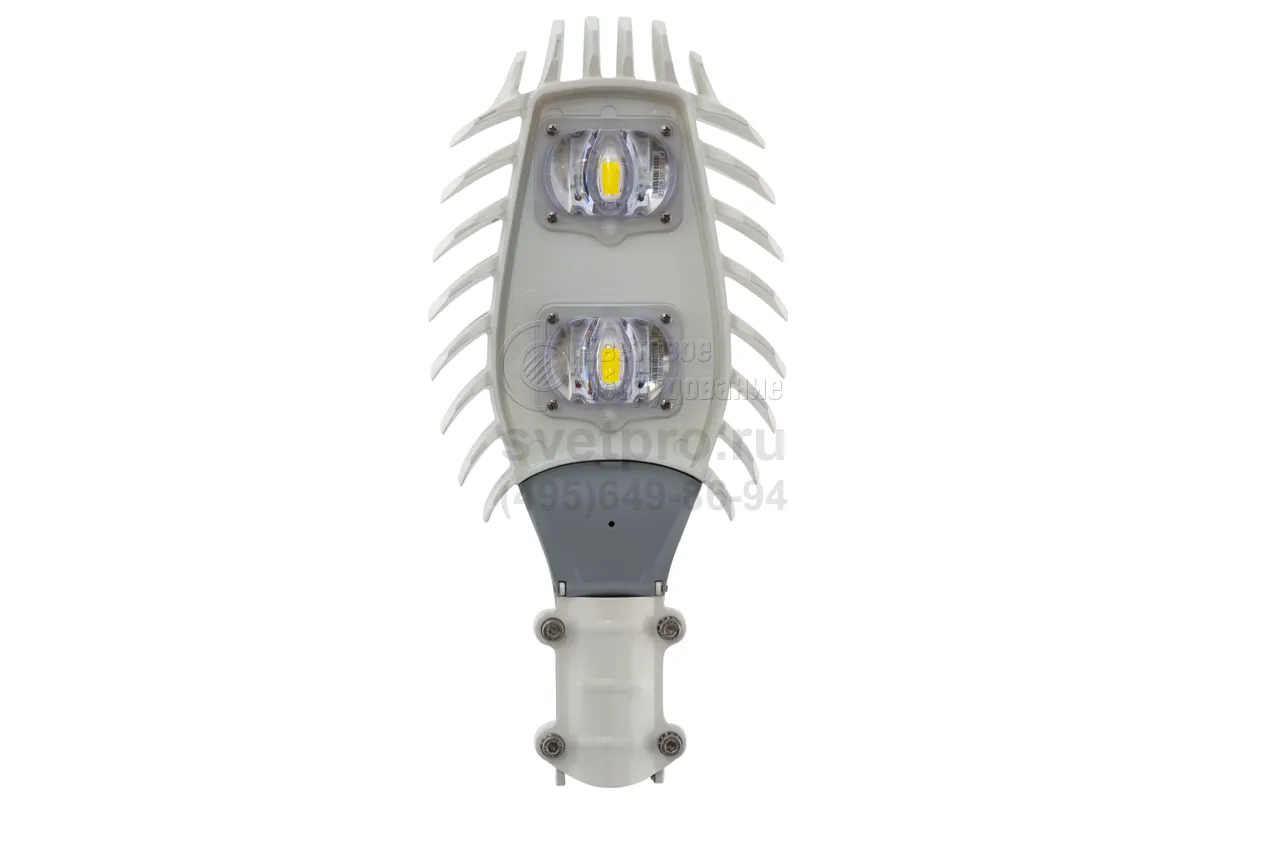

Стабильное и длительное светообразование предопределяют: две светодиодные матрицы (117 Вт, 16200 лм) и блок питания. Отклонение входного напряжения, не влияющее на эксплуатационные параметры, 78–265 В. Предусмотрена защита от импульсов – до 2000 В и длительного перенапряжения – до 400 В. Потери мощности не превышают 0,98, поэтому изделию в целом необходима мощность 120 Ватт. Нейтрально белый цвет света (4300 К), отсутствие пульсаций, плавная регулировка освещенности способствуют комфортному пребыванию на освещаемых территориях и управлению транспортом. Индекс цветопередачи (Ra70) поддерживает качество световосприятия. Тип КСС – широкая.

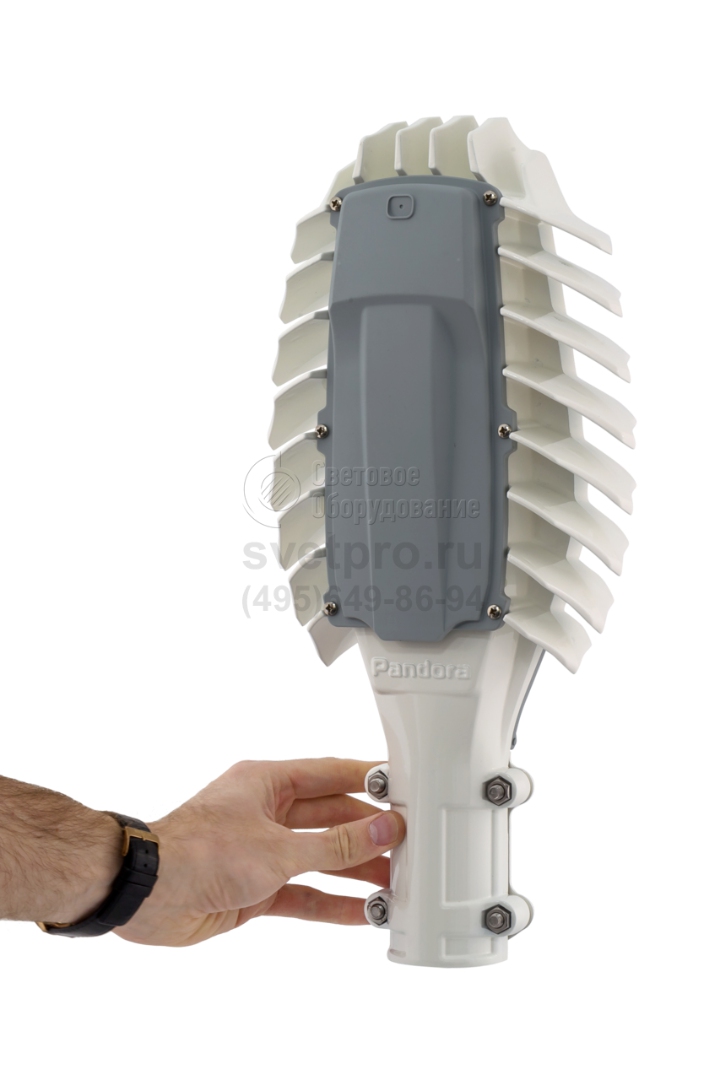

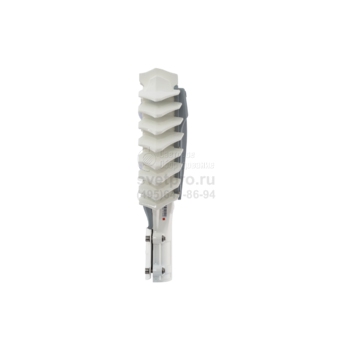

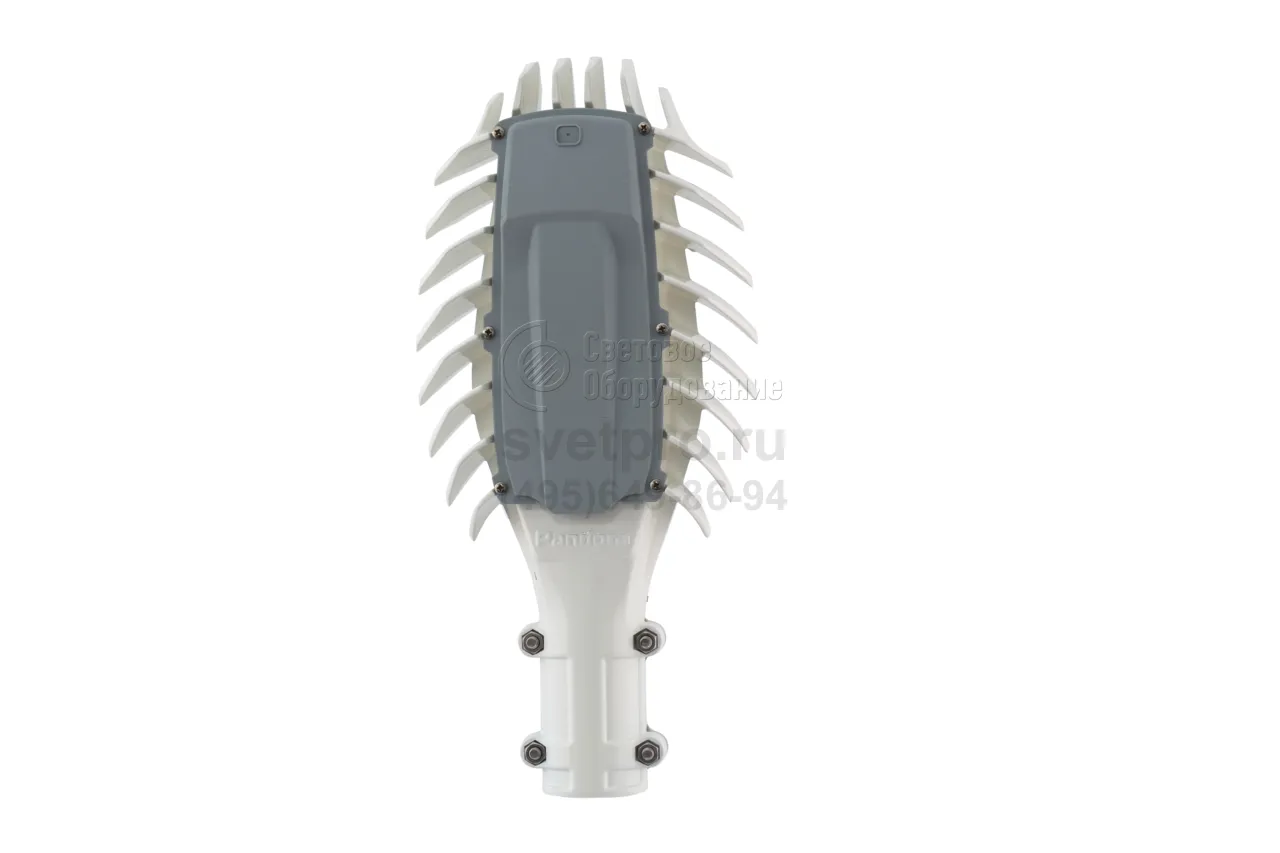

Поликарбонатные стекла защищают модули от повреждений и участвуют в формировании степени герметичности IP65. Конструкция теплоотводящих радиаторов и алюминиевого корпуса способствует внешней самоочистке. Порошковое окрашивание ограждает от действия агрессивных компонентов воздуха.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта, • устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическимвоздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 520E-120/4300
Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
E – тип используемых линз
120 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 16200 |
Потребляемая мощность, W | 117 |
Напряжение питания, V | 78-265 |
Номинальная частота питающей сети, Гц | 50 |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Индекс цветопередачи, Ra | 70 |
Класс защиты от поражения электрическим током | I |
Коэфф. мощности, не менее | 0.98 |
Номинальный пусковой ток, А | 12 ,5* |
Длительность импульса, сек. | 0.025 |
Световая эффективность светильника, лм/Вт | 139 |
Наличие дистанционного управления | - |
Автономное суточное регулирование | - |
КСС | "Ш" (широкая) |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ-1 |
Крепление | установка на трубу, диаметр до 50 мм |
Рекомендуемая высота расположения | 6-12 метров |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Оптический КПД светильника, не менее, % | 88 |
Масса(кг) | 4,2 |
Габаритные размеры ВхШхГ(мм) | 464х219х116 |
Рекомендуемая высота расположения (м) | 6-8 |
Тип защитного стекла оптики | поликарбонат |
Тип питающей сети | однофазная, перем. тока |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 2 |
Количество блоков питания, шт | 1 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Цветовая температура, К | 4200-4400 |
Цвет | белый, возможно изг. в сером цвете |
Материал корпуса | литой алюминий |
Заменяемый аналог | ДРЛ 250, ДНаТ 150 |
Гарантийные обязательства | 5 лет |

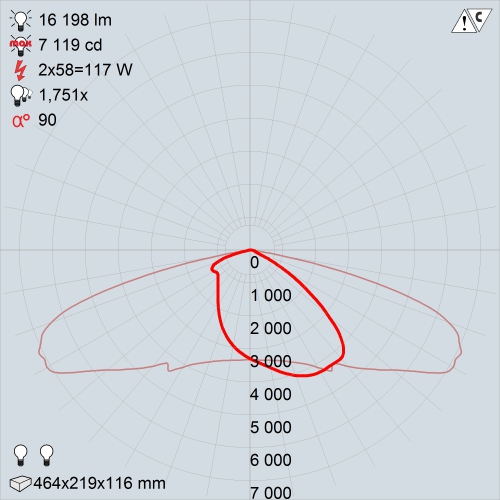

КСС
Обслуживание светильников
Светильник Pandora LED 520E-120/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

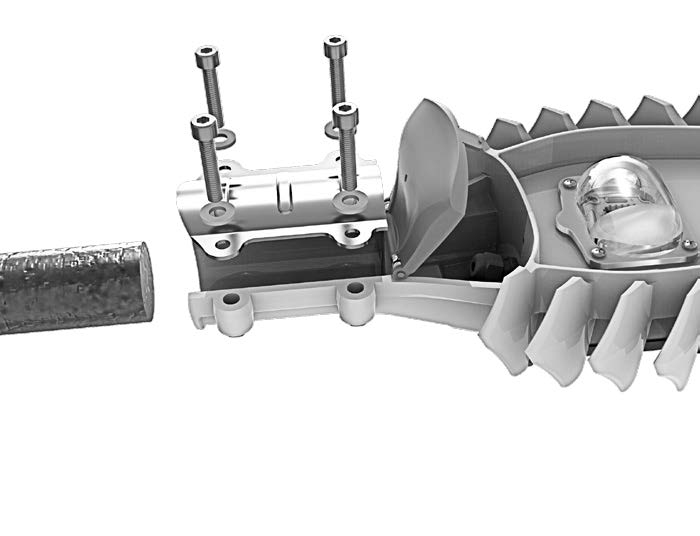

Руководство по монтажу
Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.

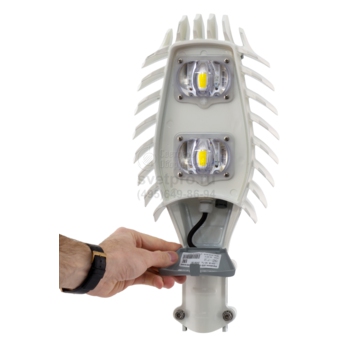

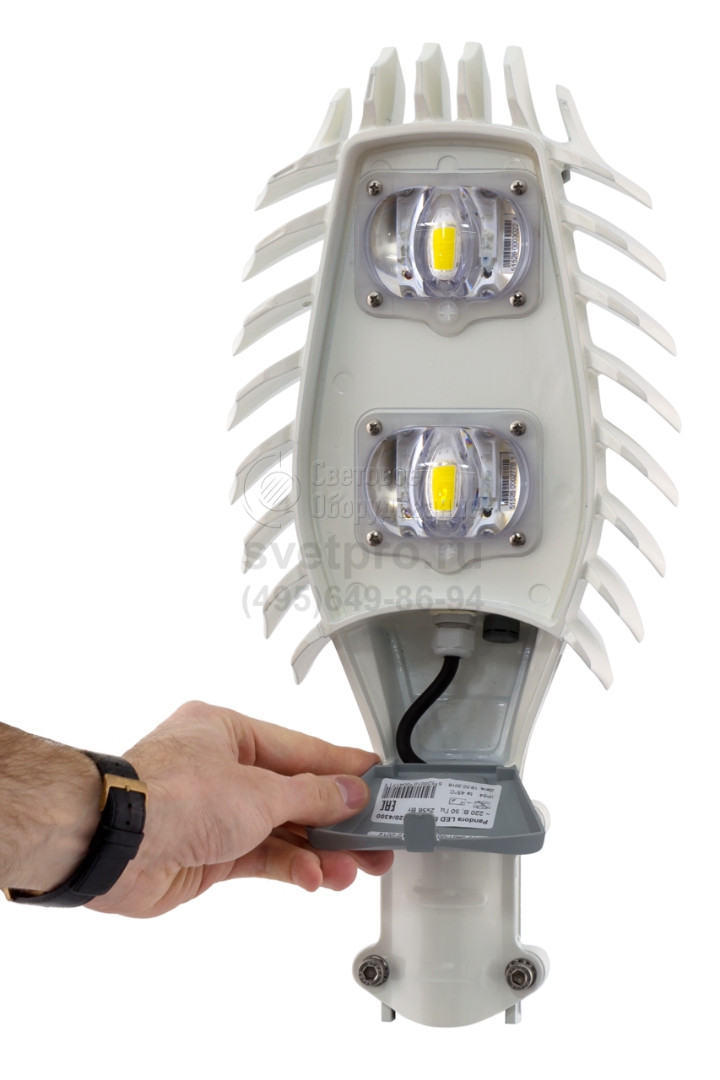

- Откройте крышку 3 в направлении, указанном стрелкой.
- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 1.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
- Закройте крышку 3.
Инструмент:
1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°
ЗАПРЕЩЕНО!
Устанавливать светильник горизонтально и с отрицательными углами.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
