ТФГ-3000-10 Опора контактной сети фланцевая граненая высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФГ-3000-10 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 850 мм |
| Нижний диаметр: | 630 мм |
| Верхний диаметр: | 250 мм |
| Вес: | 991 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
207 714
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

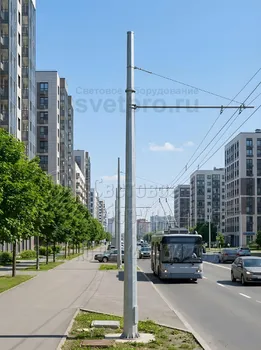

Фото с объектов

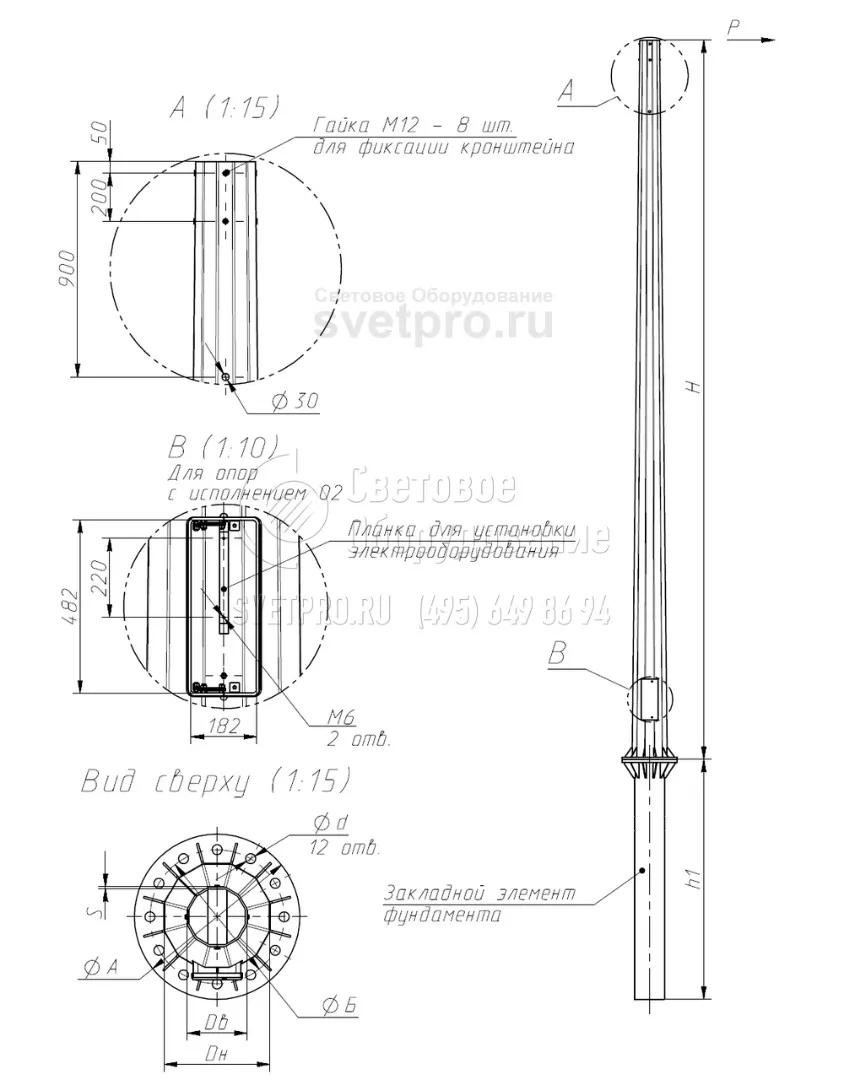

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-3000-10,0-01**-ц | 207 714 ₽ | ЗФ-36/12/Д730-3,5-б | 991 | Ф12, Ф17 | 3000 | 10000 | 3500 | 630 | 250 | М36 | 850 | 730 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ

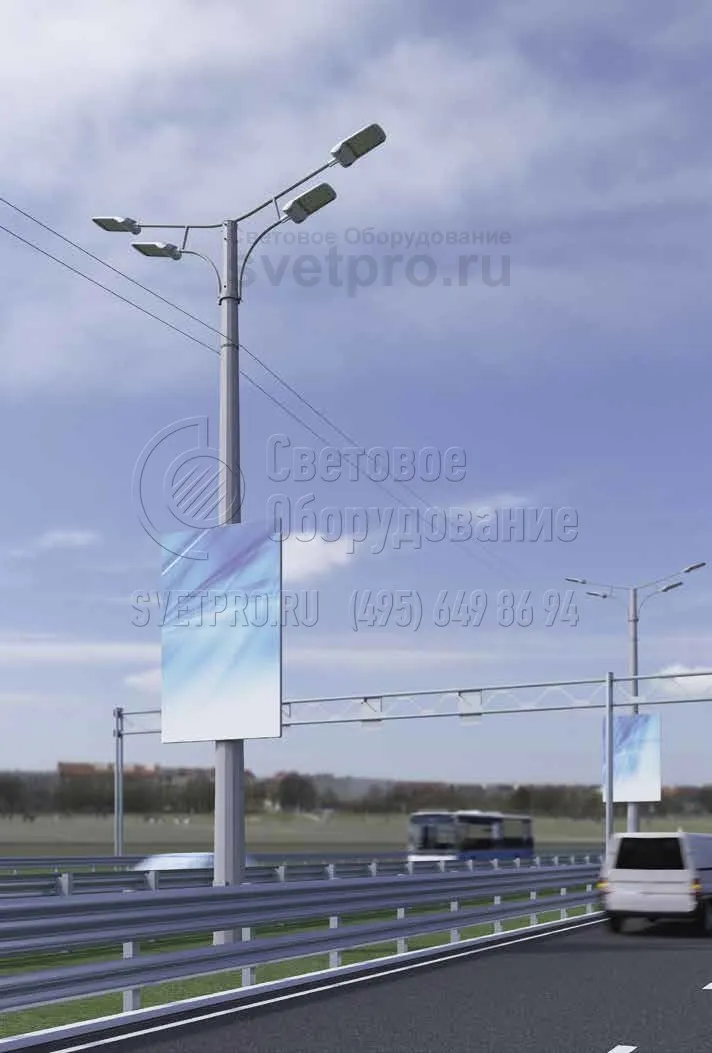

ТФГ-3000-10 относятся к высотным фланцевым конструкциям, устанавливаемым для техобслуживания электротранспортных контактных сетей, создания требуемого уровня освещенности на территории автодорог и магистралей, жилых микрорайонов. Опорные столбы применяются для подвода силовых проводов, размещения рекламных конструкций и указателей.
Для изготовления граненых опор используется листовой металлопрокат. Посредством сгибания на специальных станках изделию придается требуемая форма, конструкция сваривается продольным швом. Металл обрабатывается горячим цинкованием, что обеспечивает лучшую защиту от воздействия факторов среды, предотвращает развитие коррозии. Возможна дополнительная обработка поверхности лакокраской любого оттенка.
Монтаж столбов выполняется на подготовленный бетонный фундамент, внутри которого размещается закладной элемент. Наличие фланца на конце опоры упрощает установку изделия и последующий демонтаж при необходимости замены.
фото с объектов
Фотогалерея
-

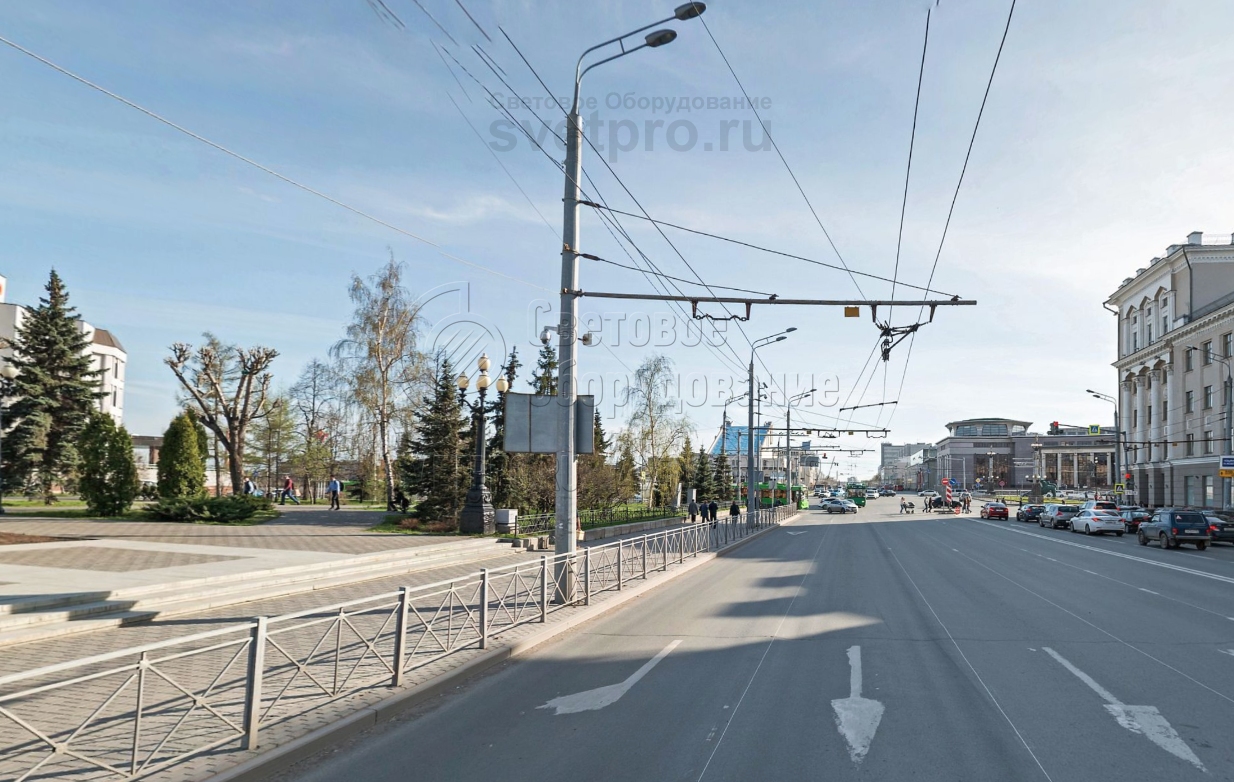

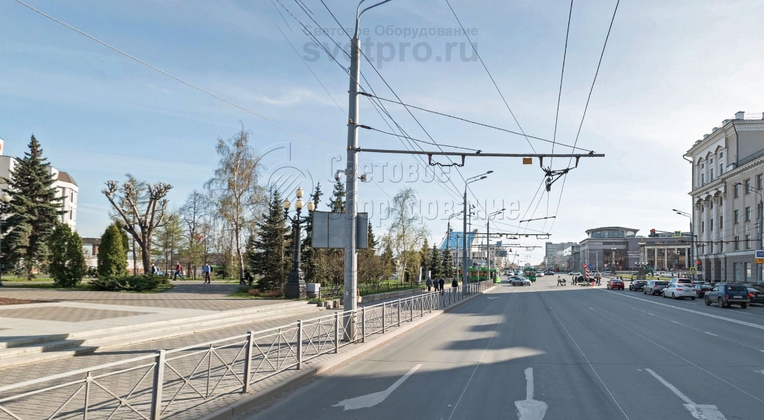

1. Длинная консоль дает возможность подвесить контактную троллейбусную линию сразу над двумя полосами движения. Выдержать нагрузку от них может только граненая опора типа ТФГ. Предельный вес оборудования на ней составляет 3 тонны. На ствол дополнительно закреплены светильники и дорожный знак.
-

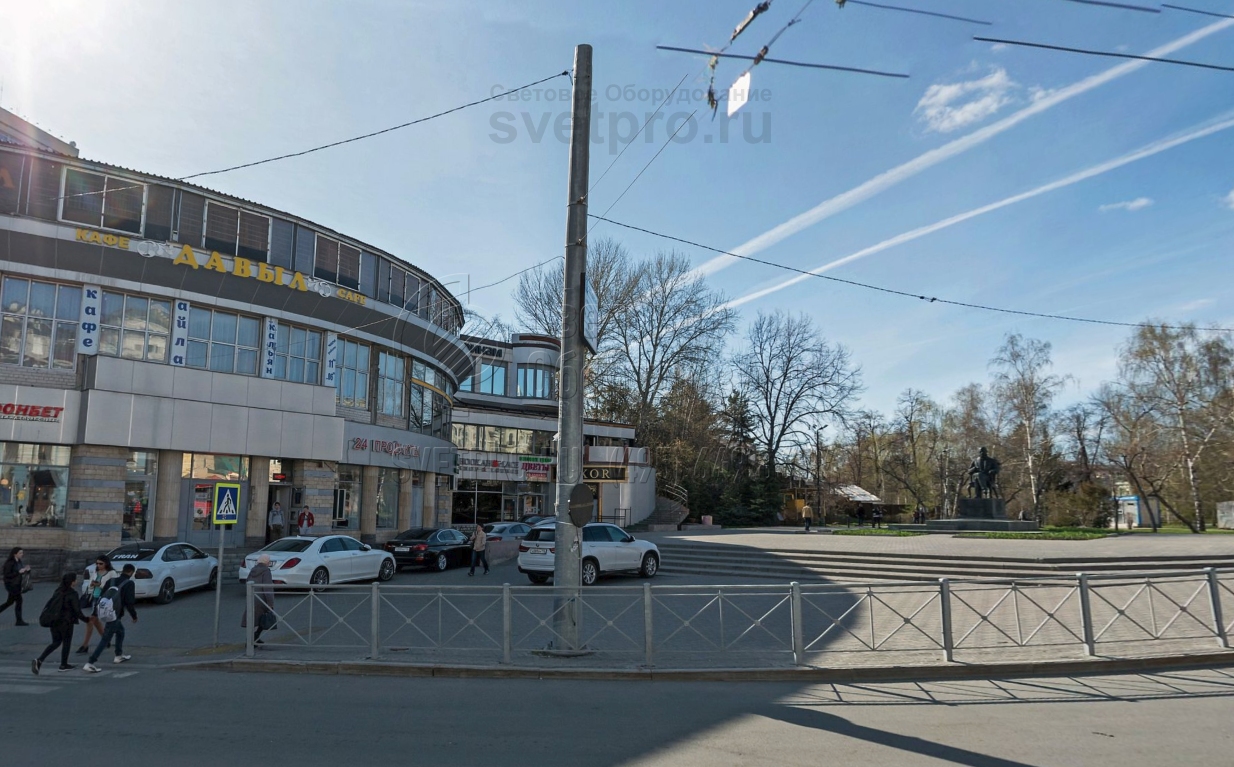

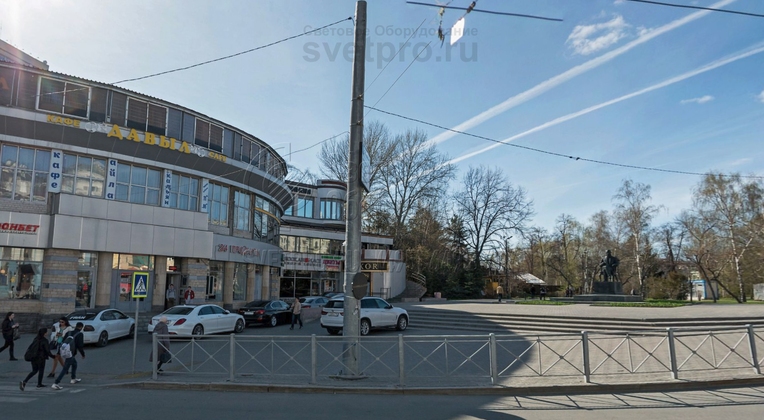

2. Конструкция модели ТФГ необязательно должна использоваться для установки светильников. Основное назначение изделия — подвеска контактных проводов троллейбусов или трамваев. Силовая линия, по которой подается электричество к самому стволу, подвешивается в воздухе или прокладывается под землей. -

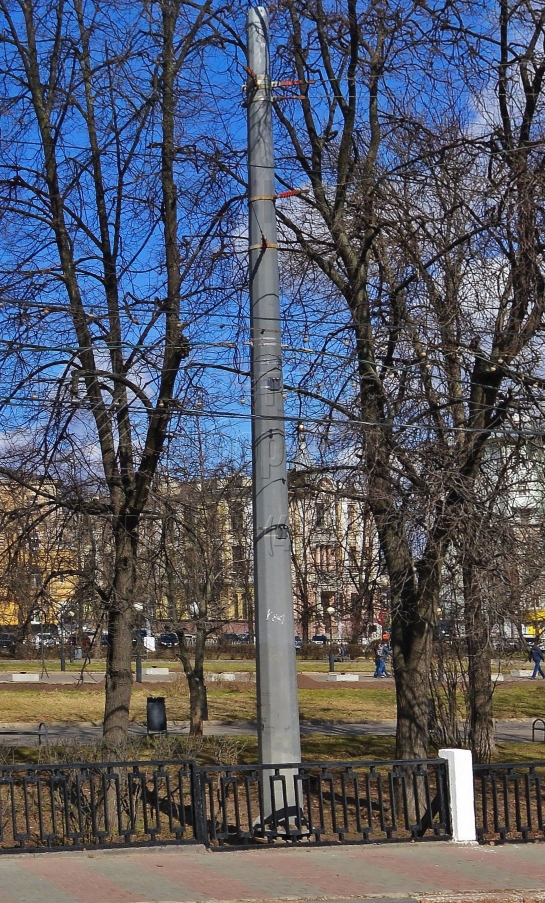

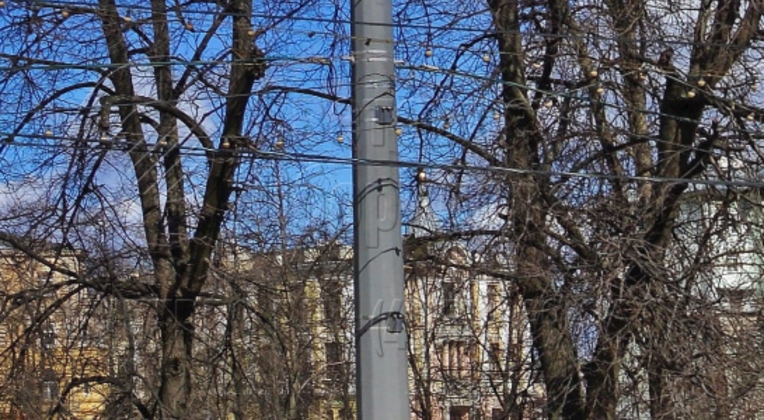

3. Несмотря на индустриальный дизайн, опора контактной сети хорошо вписывается в городскую инфраструктуру. Слой цинка на поверхности имеет темный серый цвет, как и другие детали оформления улиц. Но при необходимости изделие можно окрасить в любой цвет из палитры RAL.
