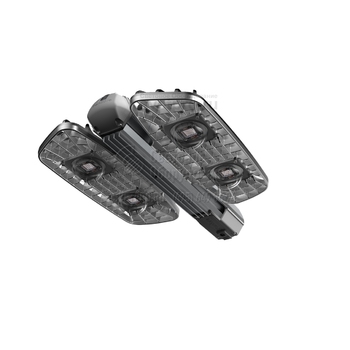

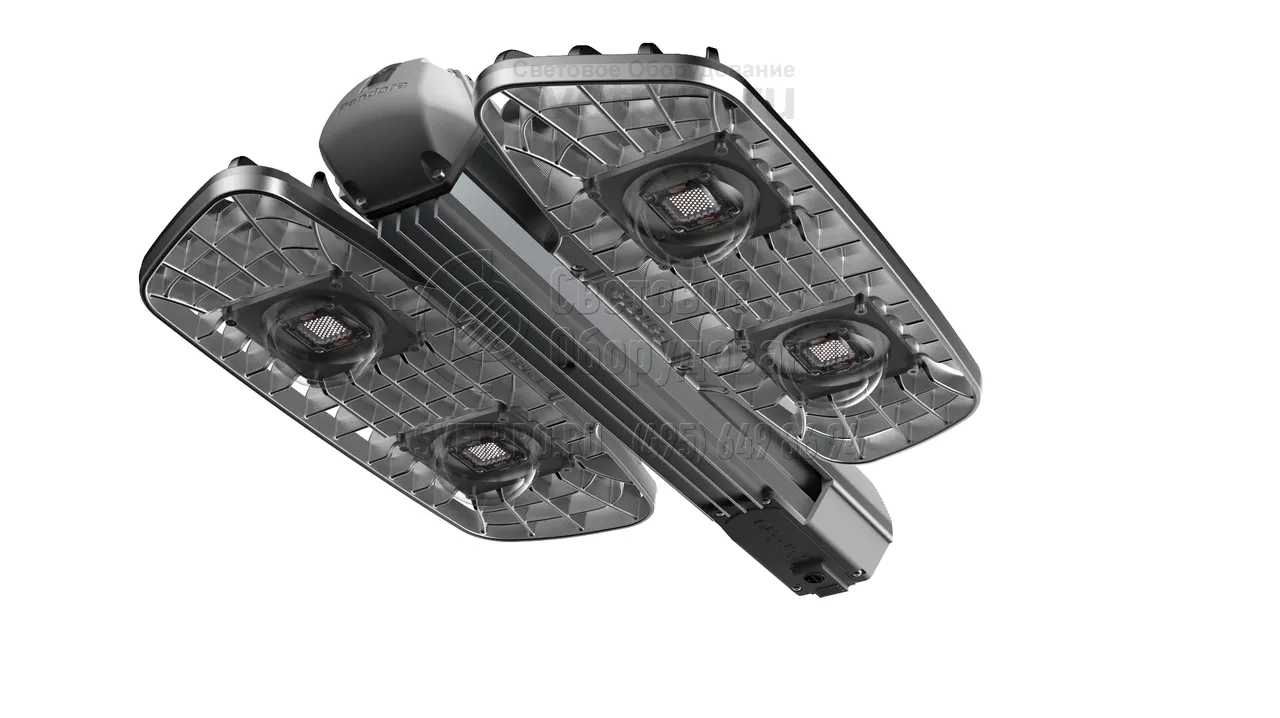

Pandora LED 535E-180 Уличный светодиодный светильник

Главная > Бренды > Pandora LED > Pandora LED 535E-180
Область применения:
  • Освещение автодорог, пешеходных зон, улиц и других территорий в условиях теплого и умеренно холодного климата (УХЛ, согласно ГОСТ 15150-69).
Назначение:
  • LED Консольные светильники
Источник света: Светодиоды (LED)
Номинальное напряжение: 78-265 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: Pandora LED 535E-180
Мощность: 180 Вт
Гарантийный срок: 5 лет
Индекс цветопередачи: 70 Ra
Цветовая температура: 4200-4400 К
Световой поток: 25800 лм
Габаритные размеры: см. таблицу

Производитель «Pandora LED», Россия

Цена: ОПТ/Розница

Звоните 8 (495) 649-86-94

ОПИСАНИЕ

Осветительные приборы Pandora LED 535E-180 применяются для освещения улично-дорожной сети, пешеходных участков, парковок, транспортных развязок, мостов.

Изделие устанавливается на опоре с применением Г-образного кронштейна. Способ монтажа обеспечивает наклон, необходимый для минимизации слепящего действия света, вентиляции радиаторов и очистки осадками.

Светодиодные модули (4 шт.) оснащены вторичной оптикой, формирующей в модификациях (Е и N) световые потоки с КСС типов «Ш» и «Г». Потребляемая мощность (180 Вт) и световая отдача (143 лм/Вт) позволяют получить световой поток 25 800 лм. В изделии предусмотрена функция самодиагностики параметров источников света. Деградация компенсируется автоматически. Источник питания и меры защиты сохраняют работоспособность модели, несмотря на колебания напряжения (78–265 В), высоковольтные импульсы (до 2000 В) и перенапряжение (до 400 В). Температура воздуха в интервале ±45оС не отражается на эксплуатации изделия.

Конструктивные меры обеспечивают многоступенчатый отвод тепла от модулей. В качестве материала использован алюминий. Антикоррозионную функцию выполняет окрашивание. Поликарбонатное ударопрочное стекло защищает LED от вандализма. Герметичность светильника Pandora LED 535E-180 – IP65.

Преимущества

  • высокая базовая светоотдача (светоэффективность)
  • корректная цветопередача, бесшумность во время работы
  • отсутствие стробоскопического эффекта,
  • устойчивость к вибрации
  • стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
  • устойчивость к внешним механическим воздействиям, вибрациям и вандализму
  • имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.

Конструкция

Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.

Пример записи обозначения светильников при их заказе или в документации изделия:

Pandora LED 535 E-180/4300
Pandora LED 535 N-180/4300

Pandora LED – наименование светильника
535 – номер модели светильника в заводской программе выпуска
E – тип используемых линз, широкие.
N – тип используемых линз , 60 градусов
180 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)

Комплектность поставки

Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.

Технические характеристики

Световой поток, Lm 25800
Потребляемая мощность, W 180
Напряжение питания, V 78-265
Тип питающей сети однофазная, перем. тока
Допустимый диапазон частоты питающей сети, Гц 47-63
Коэфф. мощности, не менее 0,98
Номинальный пусковой ток, А 12,5*
Пусковой ток, А 20
Длительность импульса, сек. 0,025
Световая эффективность светильника, лм/Вт, не менее 143
Оптический КПД светильника, не менее, % 88
Индекс цветопередачи, Ra  70
Наличие дистанционного управления -
Автономное суточное регулирование -
КСС "Ш" (Широкая), "Г"
Степень защиты (IP) 65
Вид климатического исполнения, УХЛ  1,2
Крепление установка на трубу, d до 50 мм
Рекомендуемая высота расположения 8-14 метров
Наличие датчика освещенности -
Диапазон рабочих температур, °С от - 45 до + 45
Масса(кг) 11,1
Габаритные размеры ВхШхГ(мм) 594х392х105
Рекомендуемая высота расположения (м) 8-14
Материал корпуса литой алюминий
Тип защитного стекла оптики поликарбонат
Ресурс работы (ч)  50 000
Количество светодиодных матриц, шт 4
Количество блоков питания, шт 1
Защита от кратковременных импульсов напряжения  до 2000V
Защита по длительному перенапряжению  до 400V
Цветовая температура, К 4200-4400
Цвет темно-серый
Заменяемый аналог ДРЛ-700, ДНаТ-400/ДРЛ-400,
ДНаТ-250
Гарантийные обязательства 5 лет

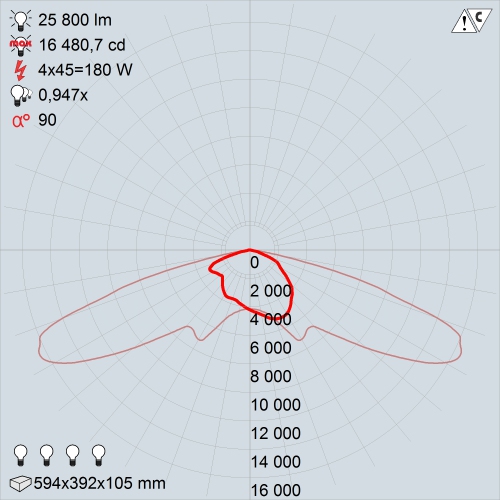

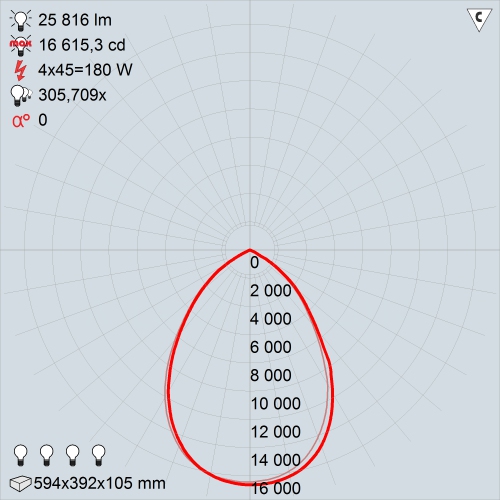

КСС

[msGallery] The resource with id = is not instance of msProduct. [msGallery] The resource with id = is not instance of msProduct.
Pandora LED 535E-180 Pandora LED 535N-180

Обслуживание светильников

Светильник Pandora LED 535 E(N)-180/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.

Указание мер безопасности

Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

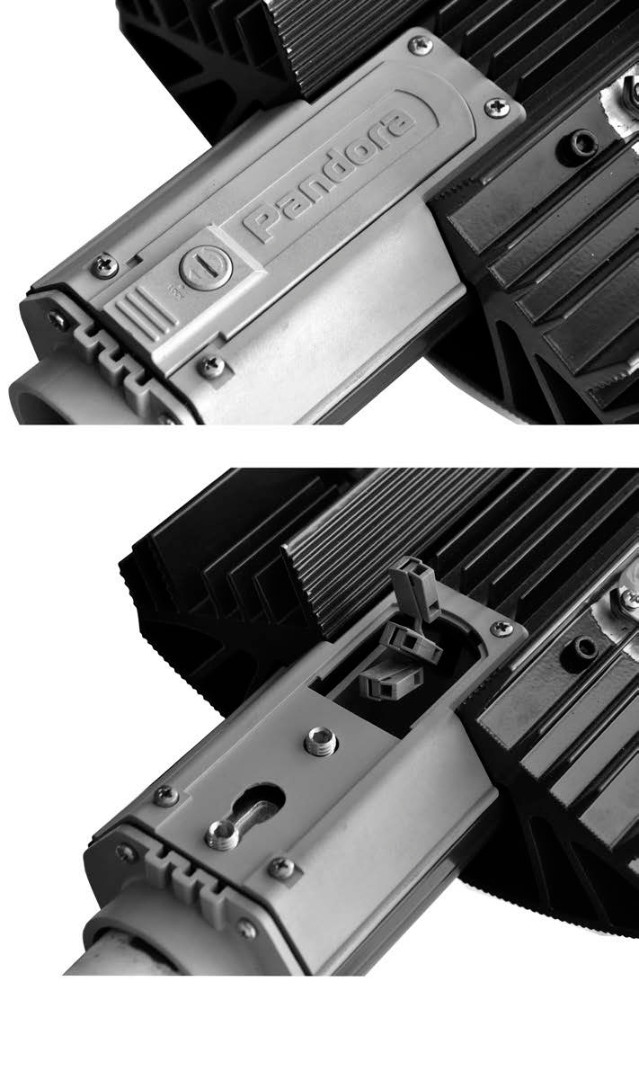

Руководство по монтажу

[msGallery] The resource with id = is not instance of msProduct.

  • Поверните фиксатор 1 на 900
  • Сдвиньте крышку 2 в направлении указанном стрелками
  • Оденьте светильник на трубу кронштейна.
  • Закрепите светильник на трубе болтами 4.
  • Подсоедините питающие и заземляющий провода к клеммным колодкам 3.
  • В обратном порядке оденьте крышку 2 и зафиксируйте фиксатором 1

Инструмент:

1. отвертка РН 4-6
2. 6-гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.

Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.

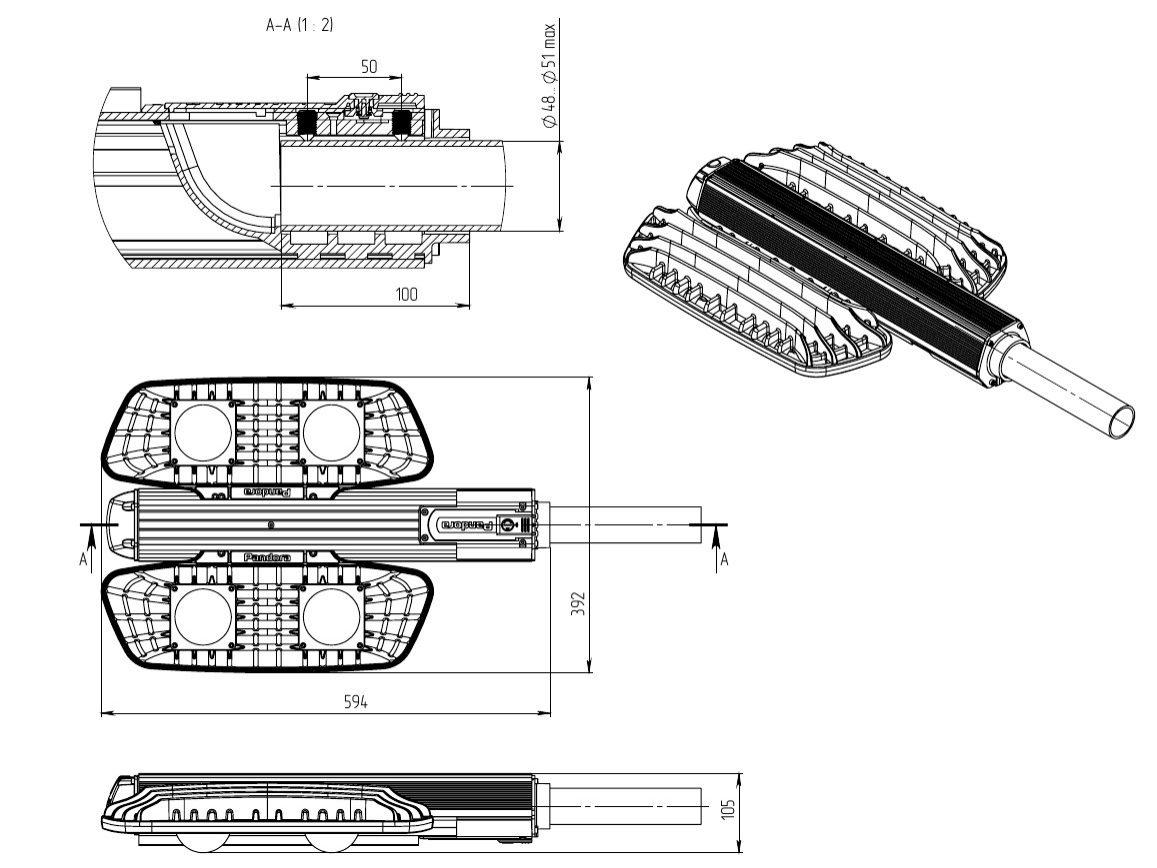

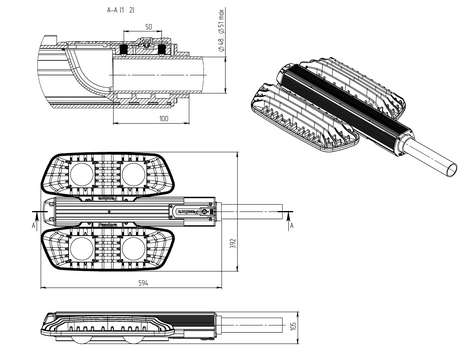

ГАБАРИТНЫЕ РАЗМЕРЫ
