СФГ-1000-9 Опора силовая фланцевая граненая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СФГ-1000-9 |
| Установка: | На железобетонные фундаменты или трубчатую закладную деталь фундамента |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Листовая сталь |
| Размер фланца: | 540 мм |
| Нижний диаметр: | 300 мм |
| Верхний диаметр: | 130 мм |
| Вес: | 344 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименов-е опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм | d, мм | n, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФГ-1000-9,0-01**-ц | ЗФ-30/12/Д440-3,0-б | 344 | Ф6, Ф7, Ф8, Ф16 | 1000 | 9000 | 9000 | 3000 | 300 | 130 | 6 | М30 | 12 | 540 | 440 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Опора СФГ-1000-9 – граненая металлоконструкция высотой 9 м, подходящая для организации уличного освещения в микрорайонах жилой застройки, на мостах и транспортных магистралях, больших парковках и автозаправках. Технические параметры конструкции позволяют использовать изделия для прокладки СИП, установки на столбы дополнительных конструкций в виде рекламных щитов, информационных вывесок, указателей.
Для получения опоры с заданными характеристиками стальные листы сгибаются прессом в граненую конструкцию, которая затем сваривается продольным швом. Это обеспечивает небольшой вес изделию и максимальную устойчивость, что позволяет устанавливать СФГ-1000-9 в районах с высокими ветровыми нагрузками. Изделие защищено от негативного воздействия внешних факторов и коррозии посредством обработки металла горячим цинкованием. При необходимости возможна дополнительная покраска столба либо покрытие лаком.
Конструкция монтируется на бетонный фундамент, внутри которого заранее устанавливается металлический закладной элемент. Для соединения опоры с закладной деталью предназначено фланцевое соединение.
Фото с объектов
Фотогалерея
-

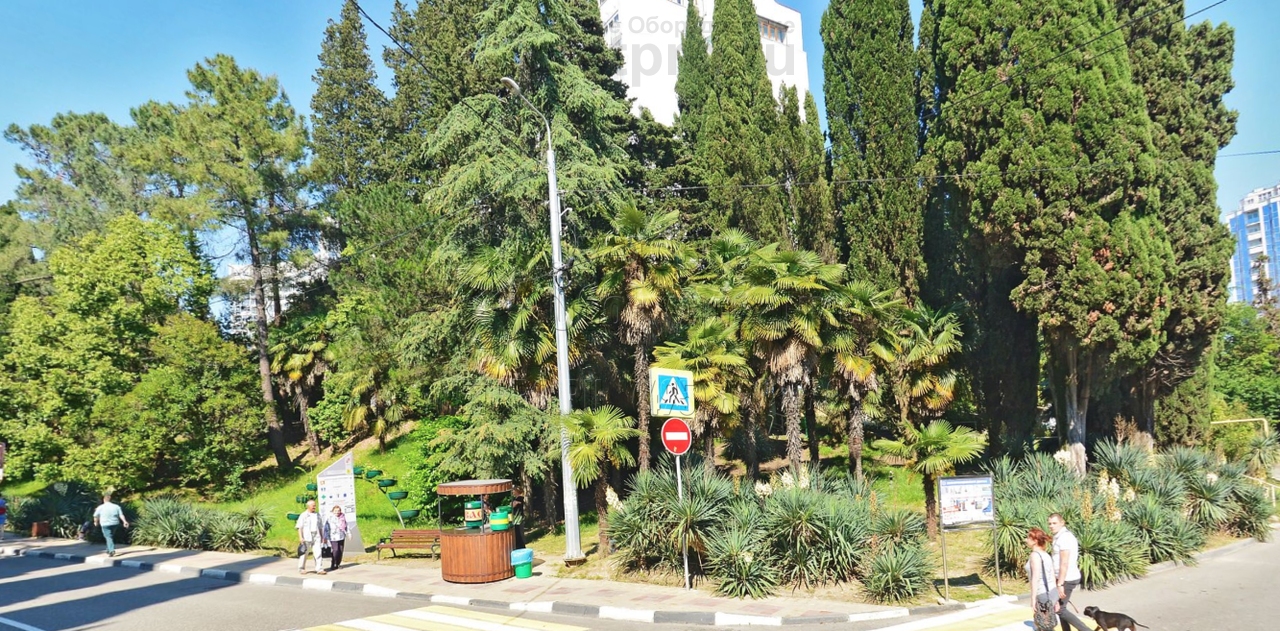

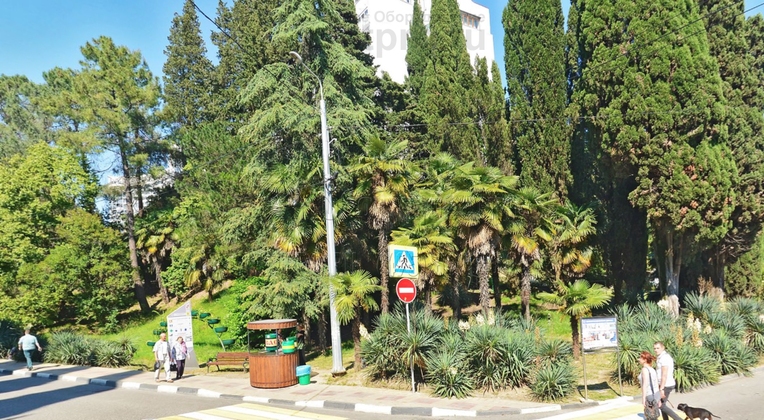

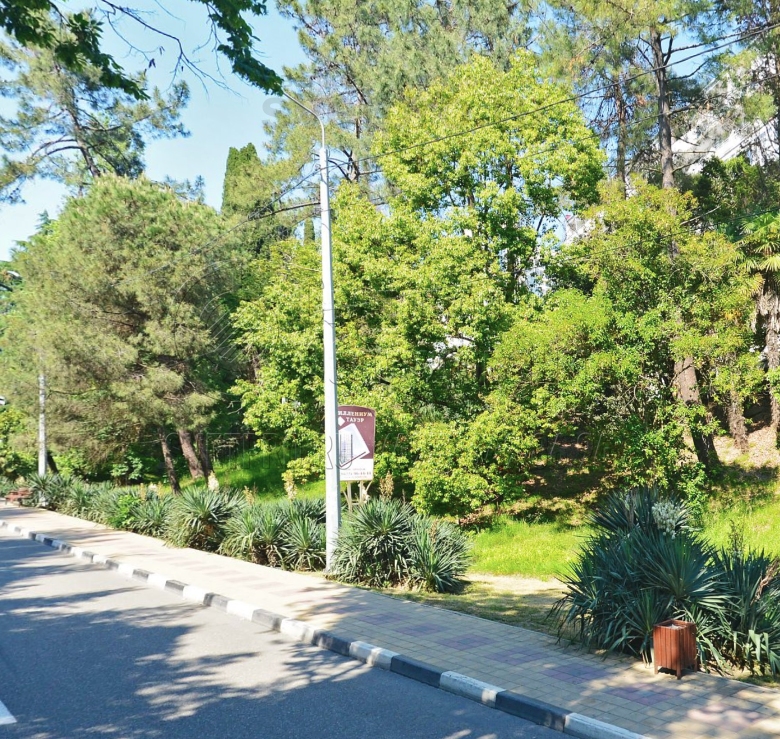

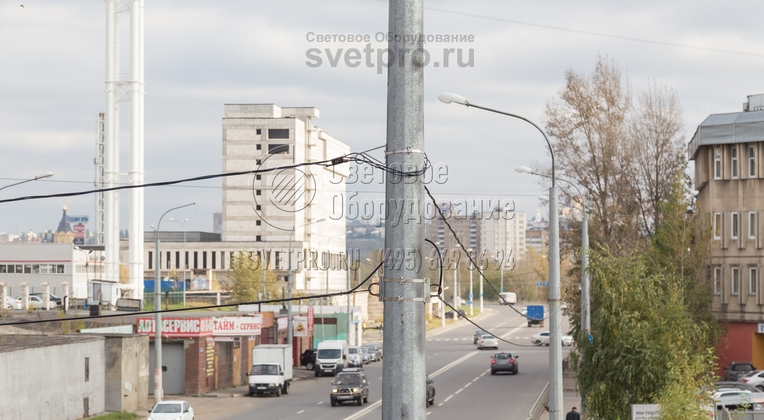

1. Опора силового типа может использоваться для освещения территорий парков, домов отдыха, санаториев, спальных районов города. Изделие выдерживает высокую нагрузку от установленных световых приборов и подвешенных силовых линий, сохраняет свои характеристики в течение 25 и более лет.
-

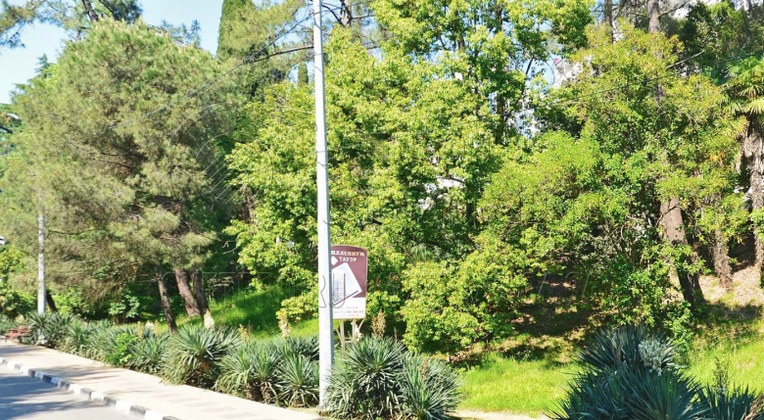

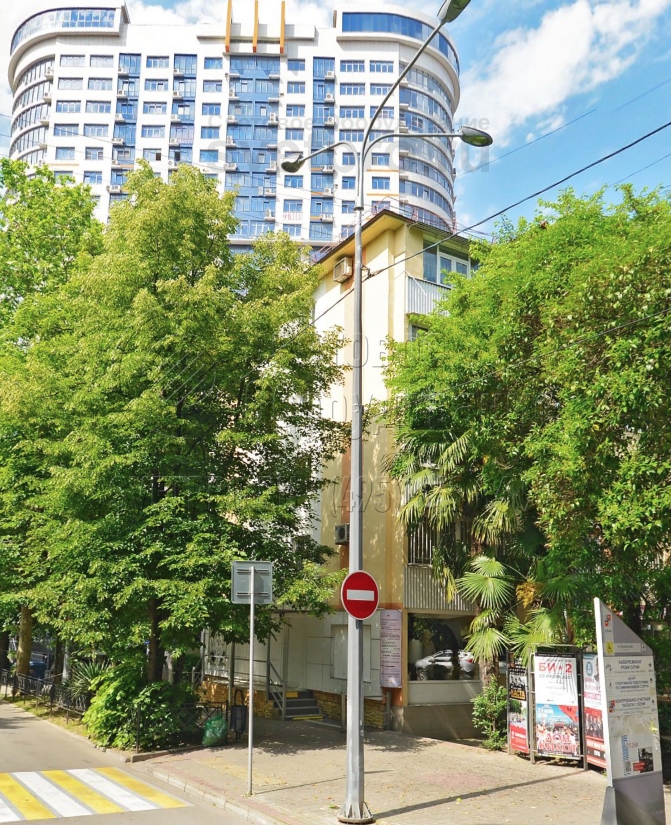

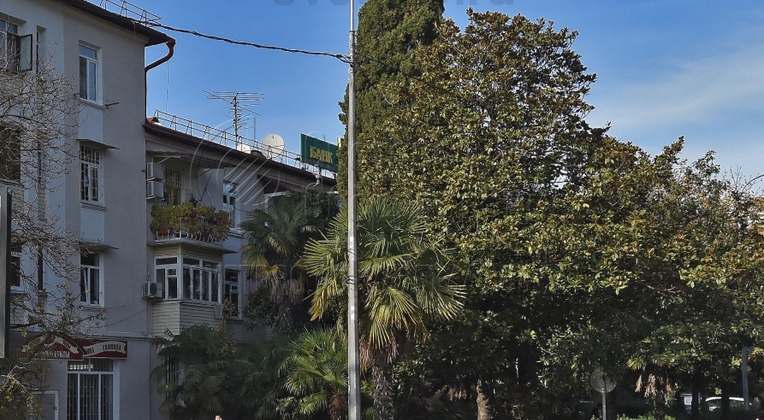

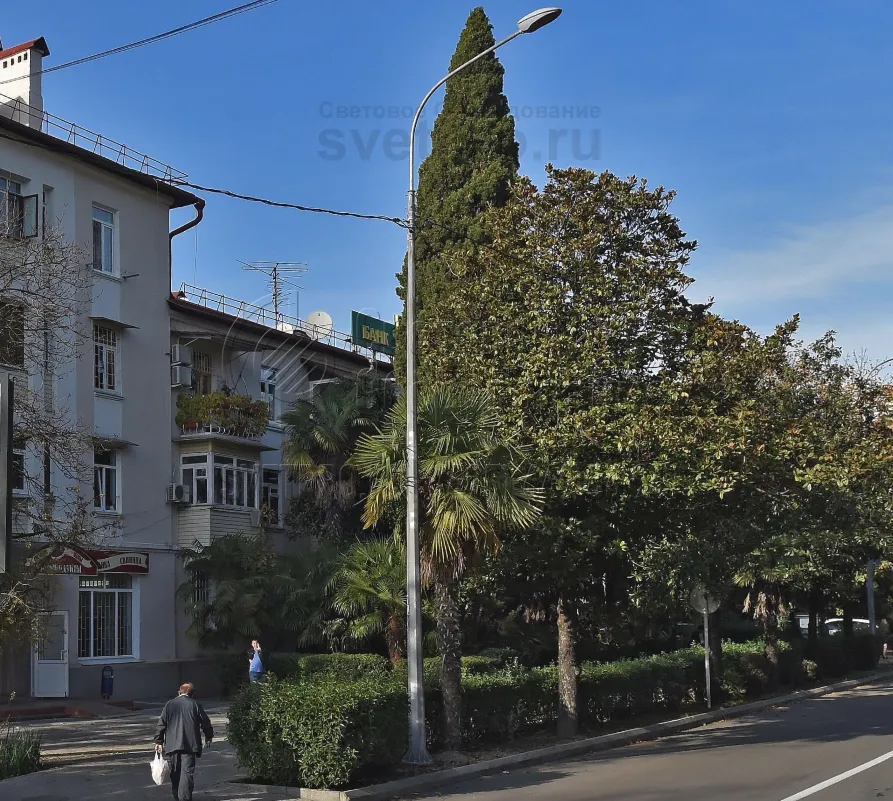

2. При использовании силовых опор для установки светильников в парках и скверах не нужно рыть котлованы в земле и укладывать в них провода. Поэтому осветительная инфраструктура строится без уничтожения растительности, разрушения ограждений и парковых дорожек, выложенных плиткой. -

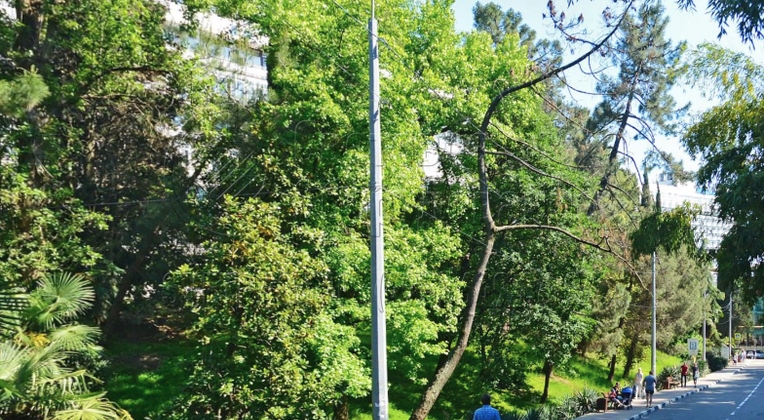

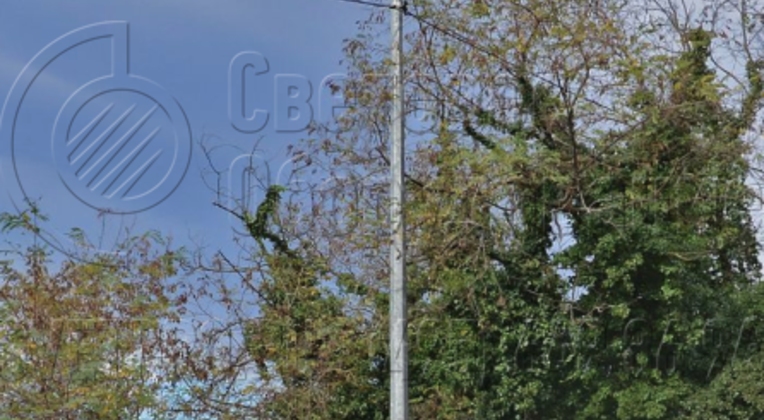

3. Несмотря на утилитарный внешний вид, опоры с граненым стволом можно использовать для создания паркового освещения. Плюс этих конструкций в том, что благодаря своей высокой несущей способности они выдерживают вес тяжелых световых приборов, а также воздушных силовых линий. -

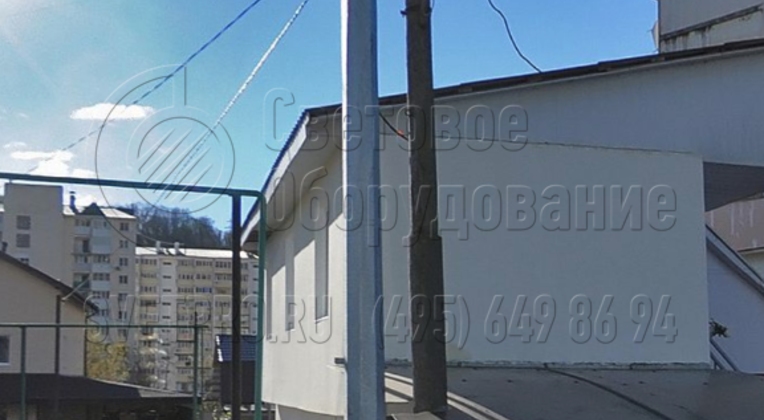

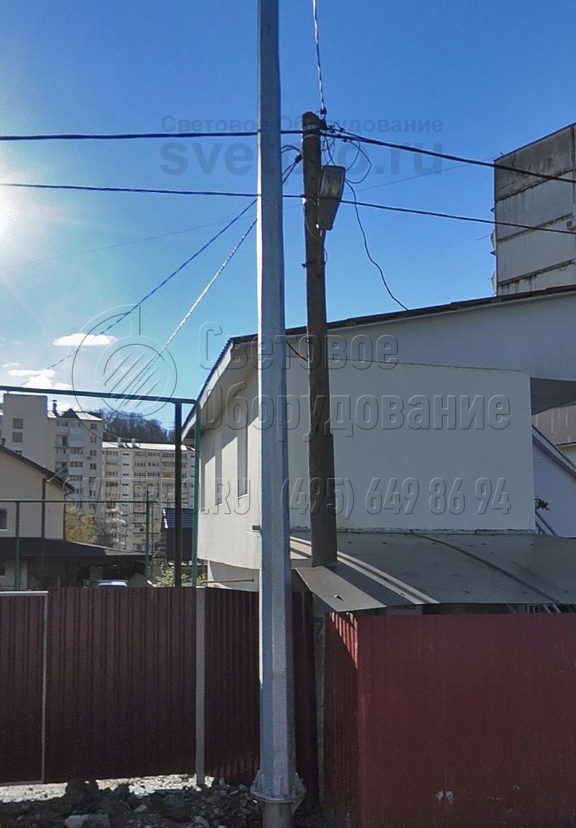

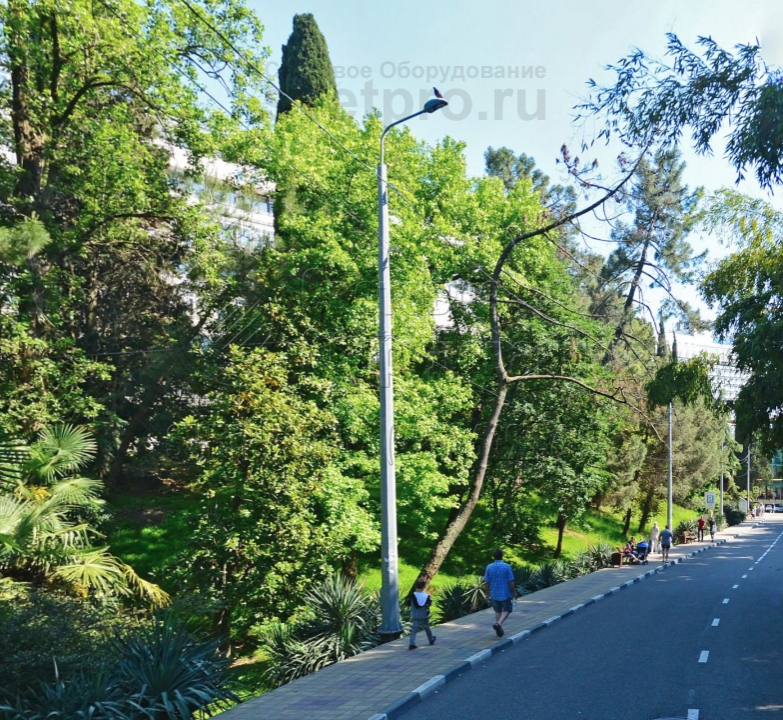

4. При установке фланцевых силовых опор важно правильно рассчитать глубину котлована. В представленном на фото примере опорная площадка закладной детали находится над уровнем земли, что не предусмотрено стандартом. Рекомендуется обращаться за помощью к профессионалам для установки опор. -
5. Опоры со стволом в форме многогранного конуса имеют высокую стабильность, поэтому могут устанавливаться в районах с большой ветровой нагрузкой. Стабильность обеспечивается низким размещением центра тяжести. Он находится ближе к земле благодаря разности в весе верхушки и основания. -

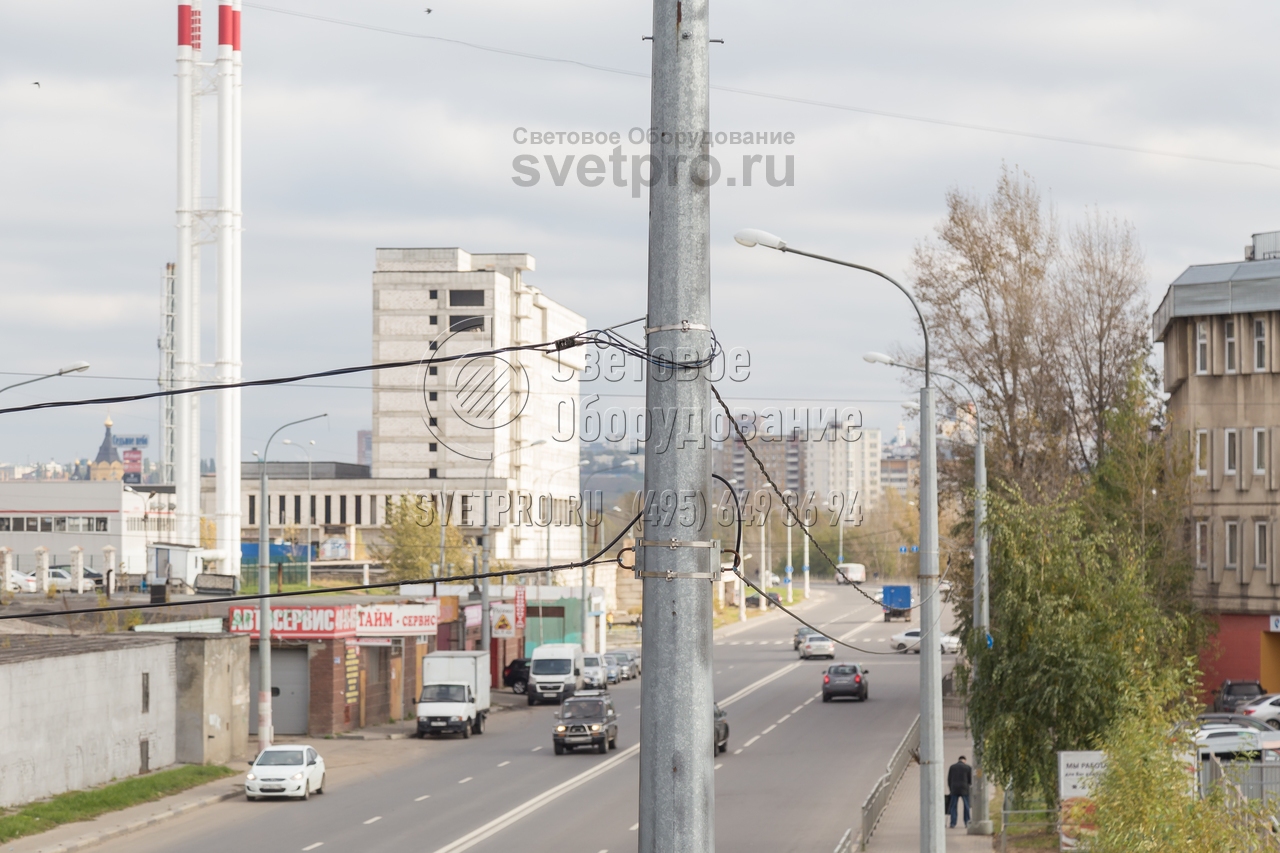

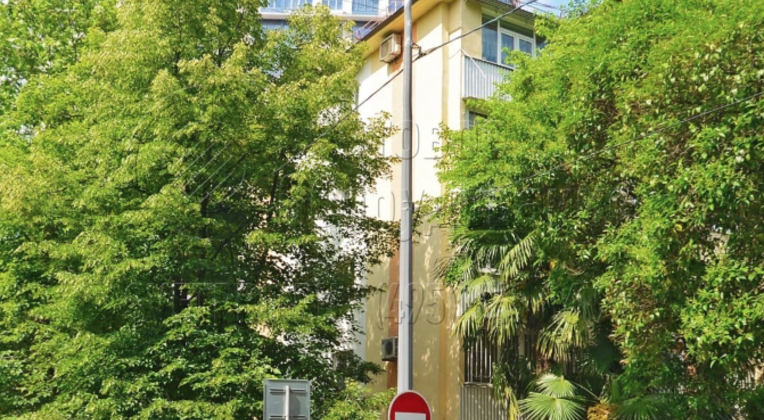

6. Силовая опора применяется для строительства осветительной инфраструктуры города в том случае, если инженерам необходимо разместить на верхушке тяжелые светильники и дополнительное оборудование. В примере на фото на ствол установлен дорожный знак, а к верхней части подвешен кабель. -

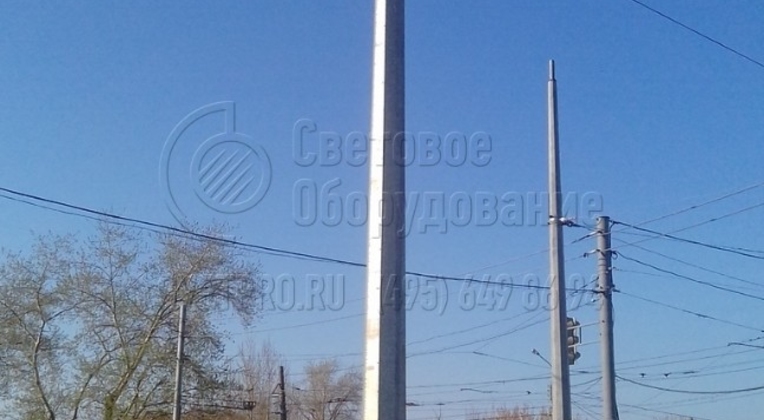

7. Инженерная осветительная инфраструктура, построенная на базе силовых опор модели СФГ, служит как минимум 25 лет без необходимости сложного технического обслуживания. Для предотвращения коррозии, которая снижает прочность корпуса, поверхность покрывается слоем цинка. -

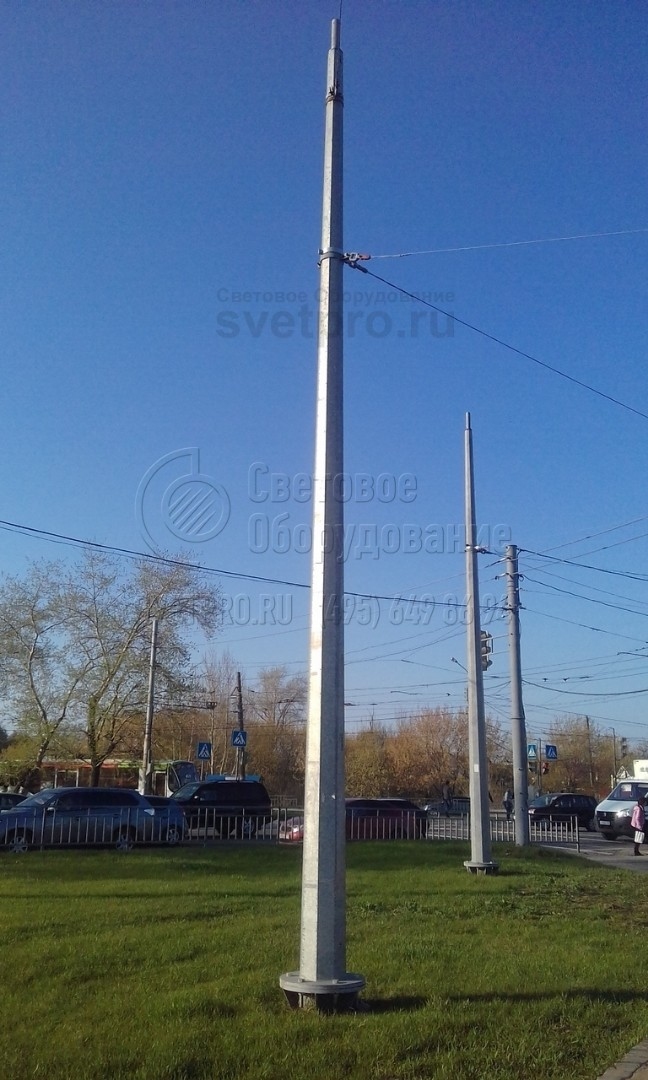

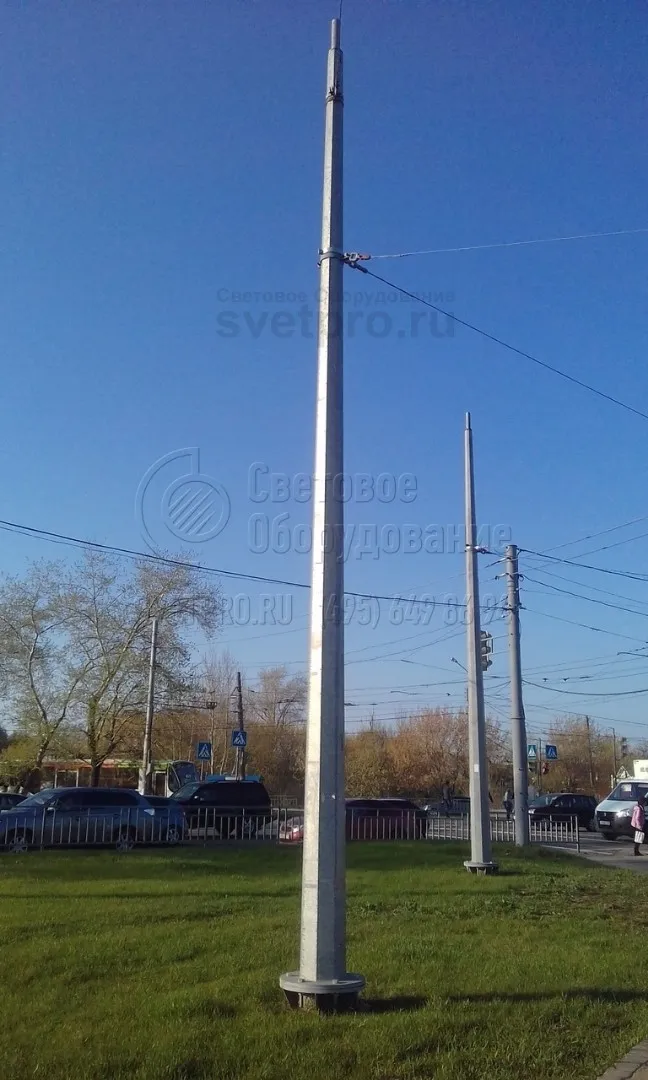

8. На фотографии приведен пример использования опоры как инженерной конструкции для удержания рекламных баннеров и информационных материалов. Вместо силового провода к стволу прикреплены тросы-растяжки, размещенные над дорожным полотном. На них вешаются тяжелые плакаты. -

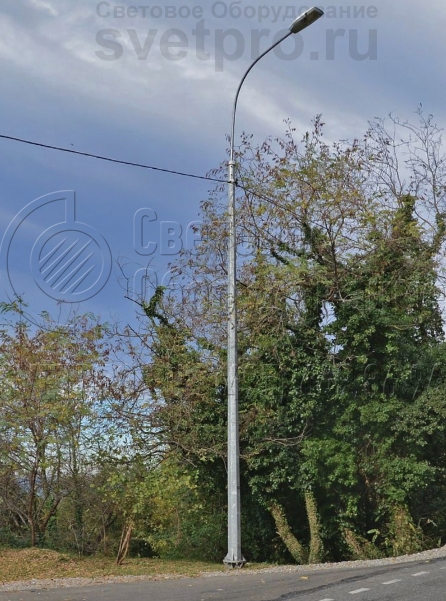

9. Для крепления силовых проводов на корпусе опоры используются накладные кронштейны. Устанавливать их можно без сверления отверстий в конструкции. Инженеры могут подвешивать на корпус опоры несколько силовых линий. Нет необходимости заказывать у производителя особые модели опор. -

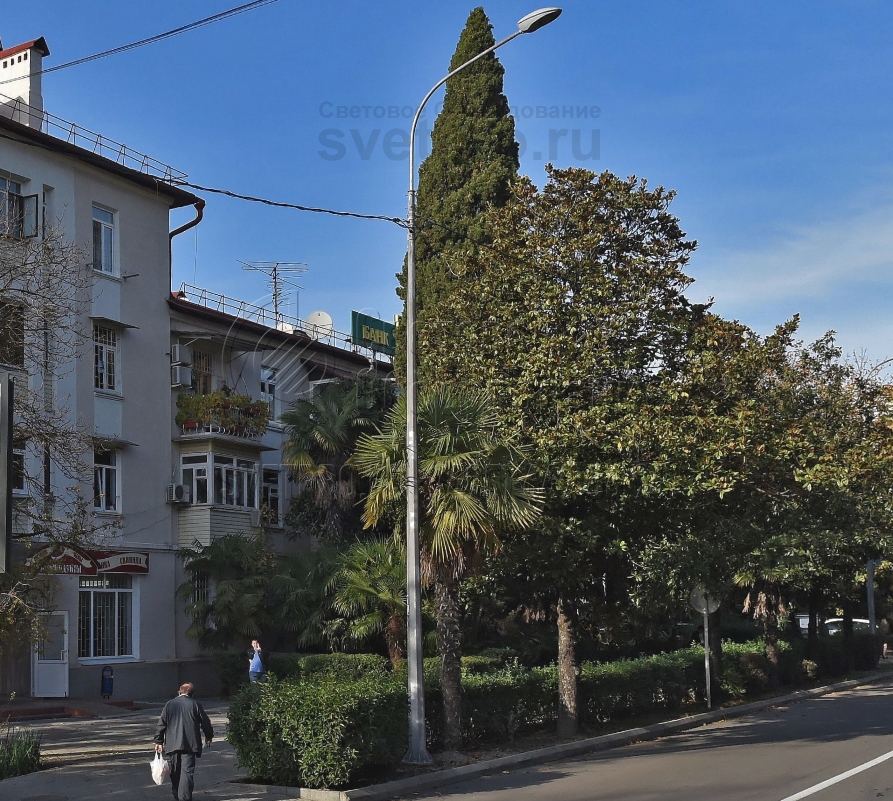

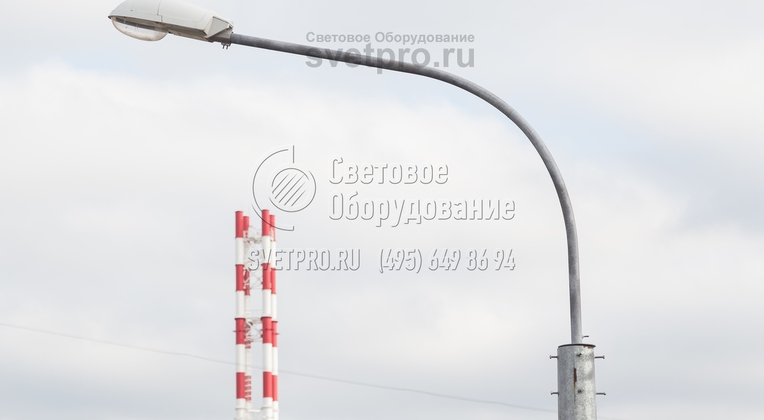

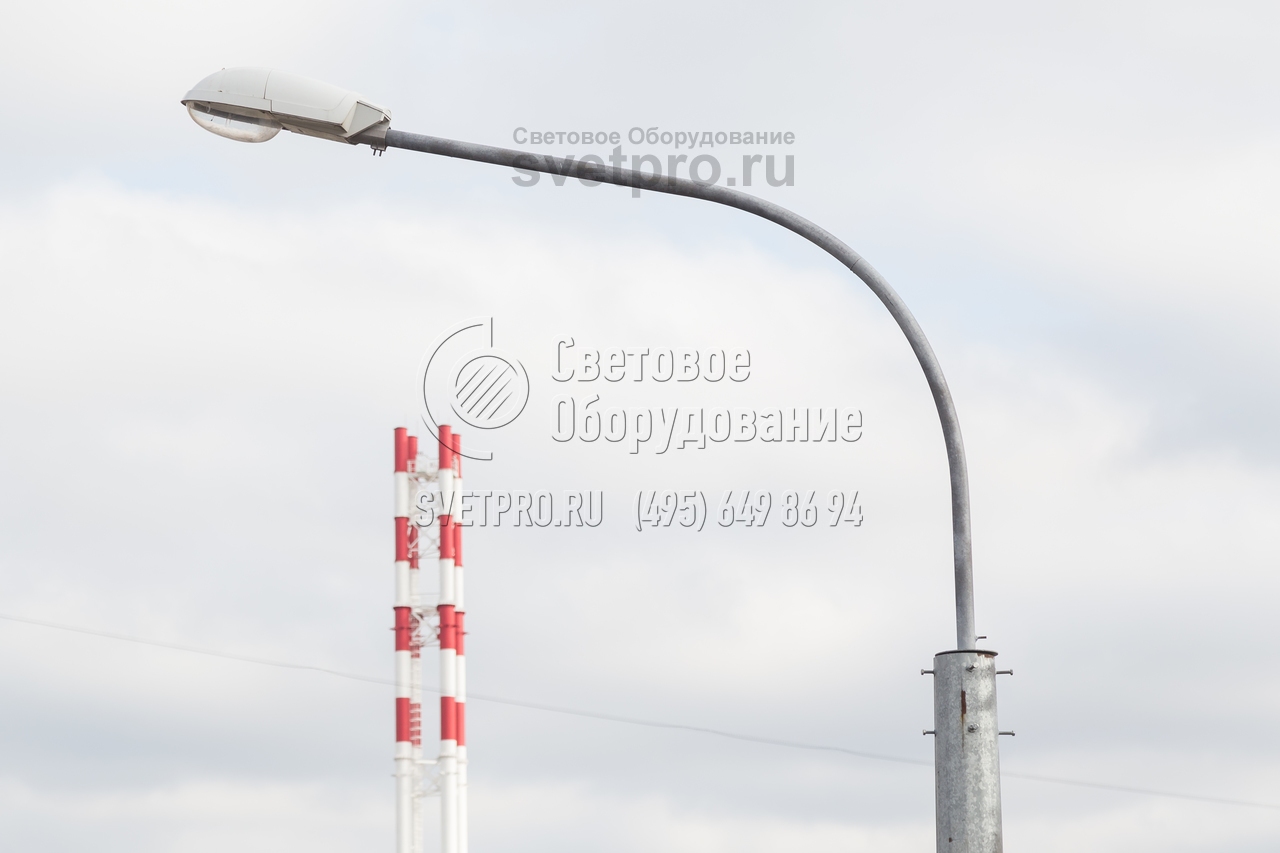

10. На ствол силовой конструкции можно закрепить разные типы кронштейнов. В примере на фото используется радиальная модель с одним рожком. Установлен консольный светильник с газоразрядной лампой. На стволе кронштейн крепится с помощью хвостовой части, которая фиксируется болтами.
