СП-600-11/13,5 Опора силовая прямостоечная трубчатая высота 11 метров
Цена*:
262 382
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опоры СП-600-11/13,5 – прямостоечные металлоконструкции высотой 11 м, рассчитанные на нагрузку в 600 кг. С помощью столбов организуется воздушная прокладка силовых кабелей, наружное освещение на больших открытых территориях и площадках общественного и коммерческого назначения. Опоры с размещенными на кронштейнах светильниками устанавливаются в жилых кварталах, промышленных зонах, вдоль транспортных магистралей и автодорог с разной интенсивностью движения. Конструкция столбов также рассчитана на подземный подвод питающих проводов, что делает ее востребованной в различных районах.

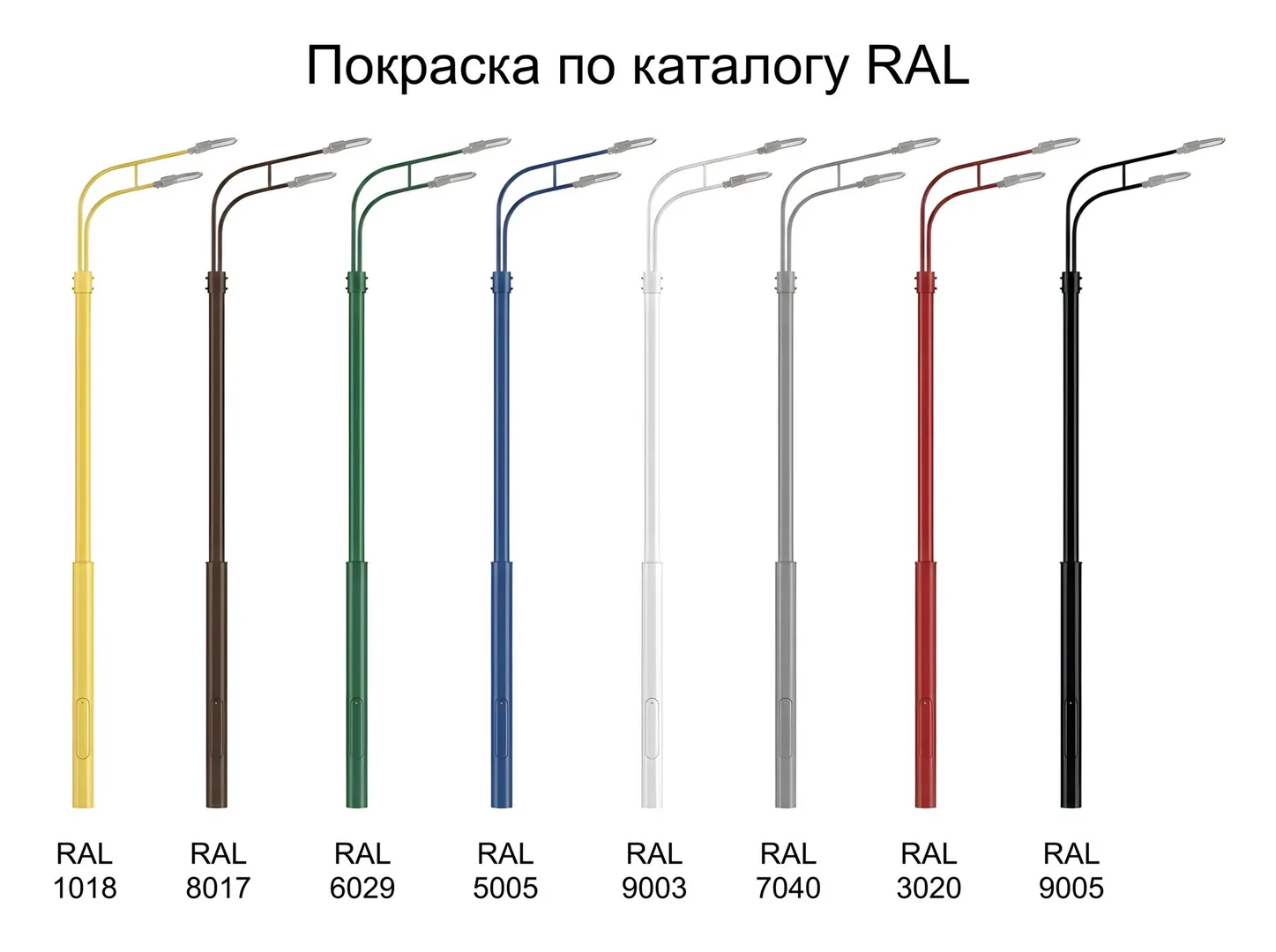

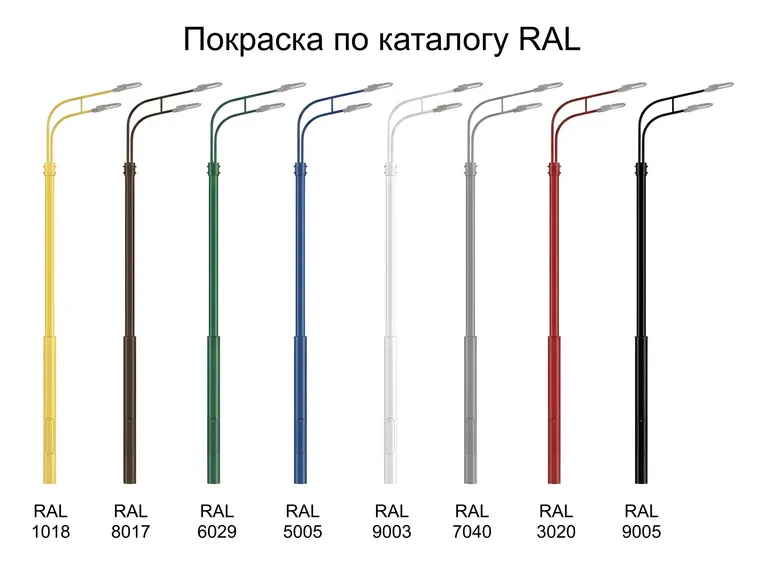

Для изготовления СП-600-11/13,5 используется сварной трубный прокат разного диаметра. Поверхность стальных изделий защищается от ржавчины и внешнего воздействия факторов среды обработкой горячим цинкованием. Присутствие цинкового слоя увеличивает срок эксплуатации опор до 30 лет без необходимости менять или обновлять покрытие. По желанию заказчика столбы могут дополнительно окрашиваться лакокраской любого оттенка.
Установка высотных конструкций выполняется в подготовленный котлован, заливаемый у основания опор бетоном.

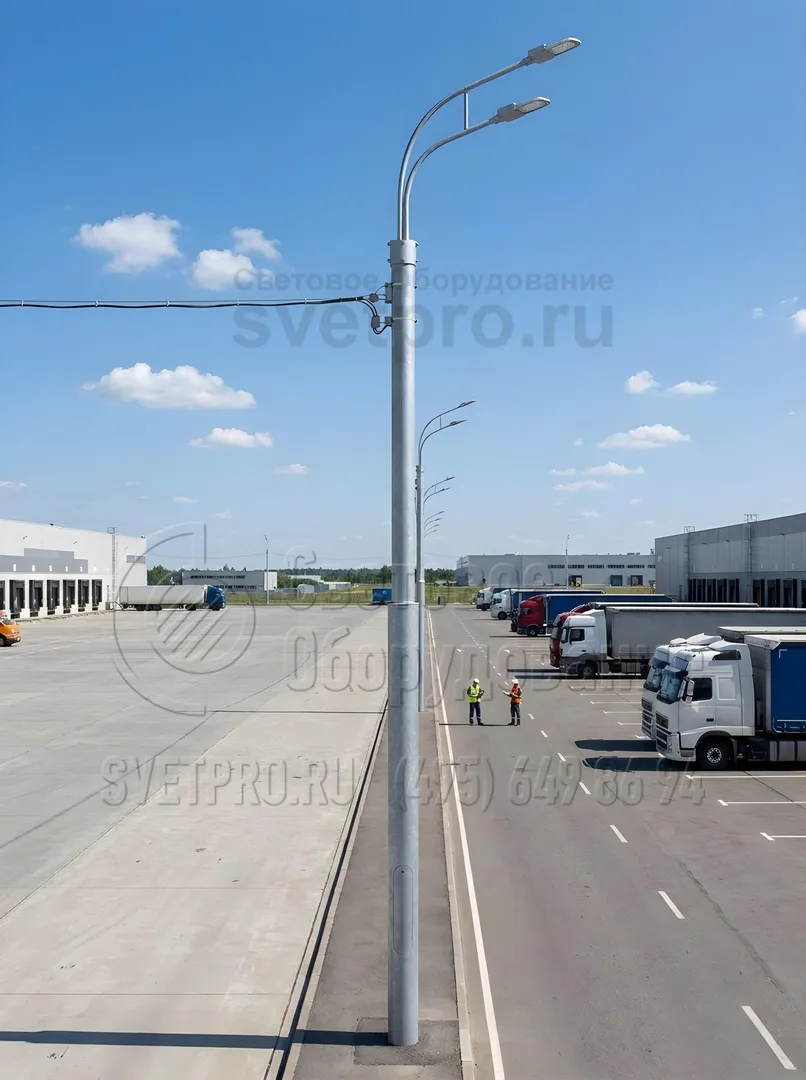

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-600-11/13,5 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 325 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 892 кг |
| Высота: | 11 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СП-600-11,0/13,5-01**-лк | 262 382 ₽ | 892 | О3 | 600 | 11000 | 2500 | 5000 | 325 | 219 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

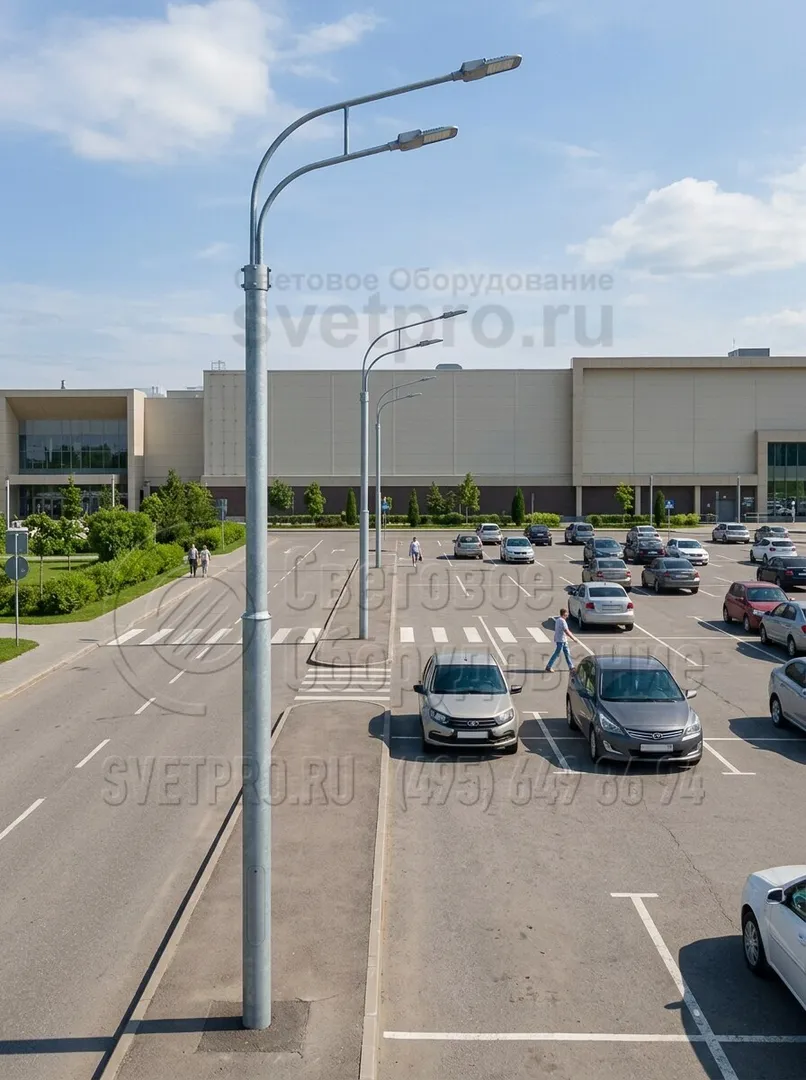

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

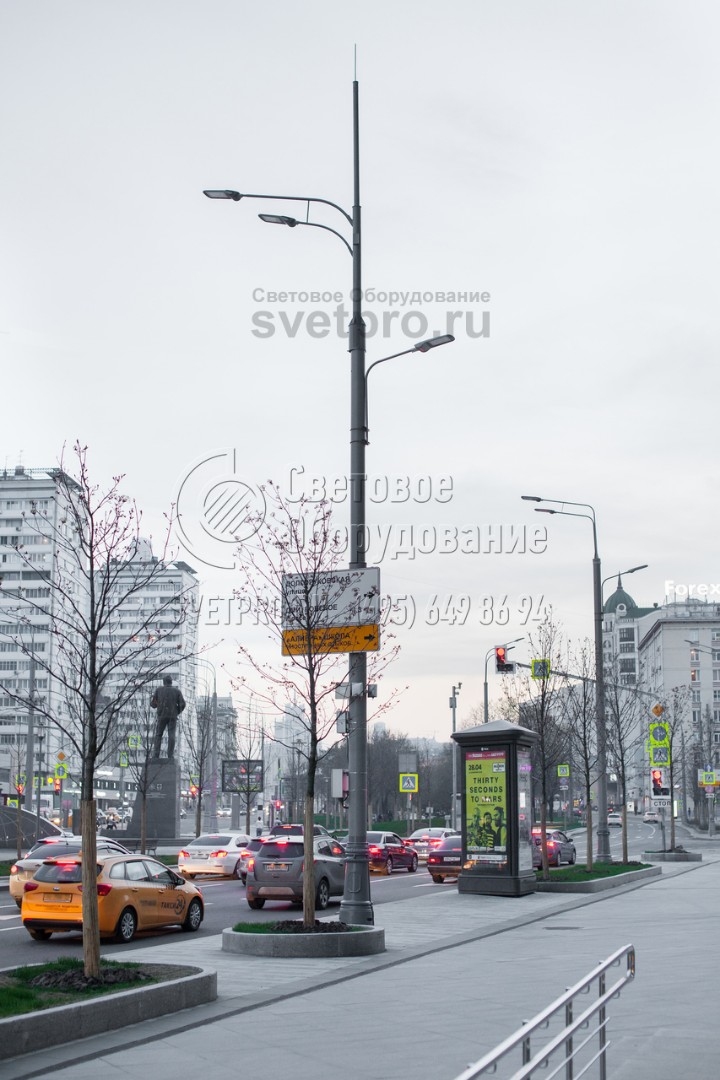

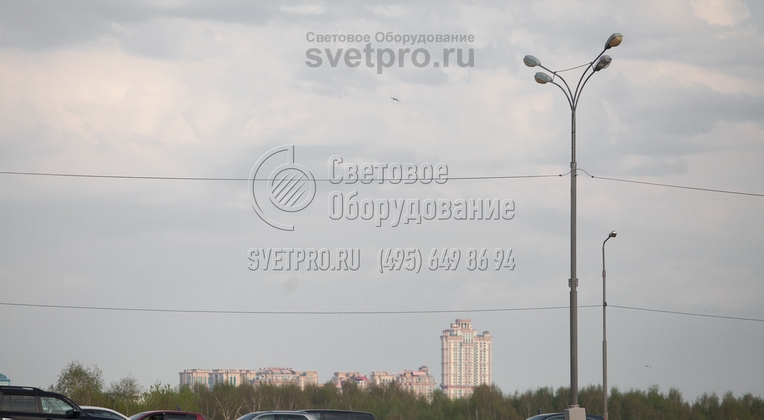

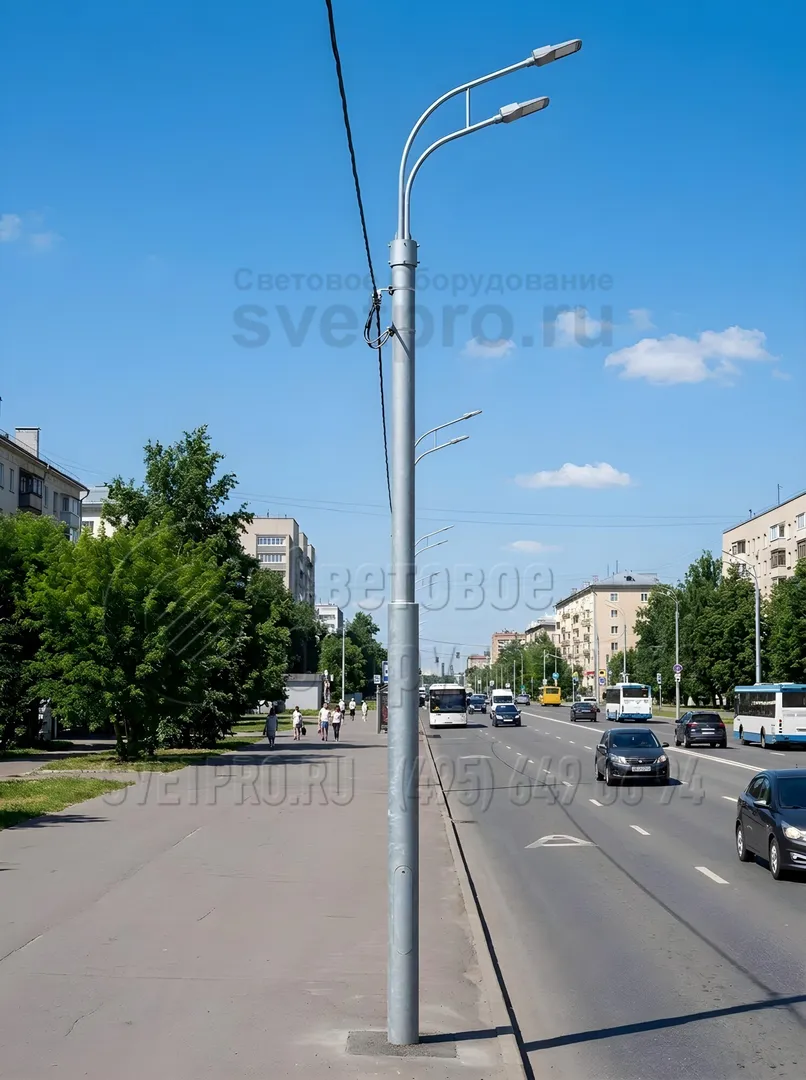

1. Трубчатая модель осветительной опоры может использоваться как громоотвод, как это изображено на фото. В этом случае конструкция дополнительно оснащается штырем молниеприемника, который является частью кронштейна или ставится на оголовок. Контур заземления подключается к стволу снизу.
-

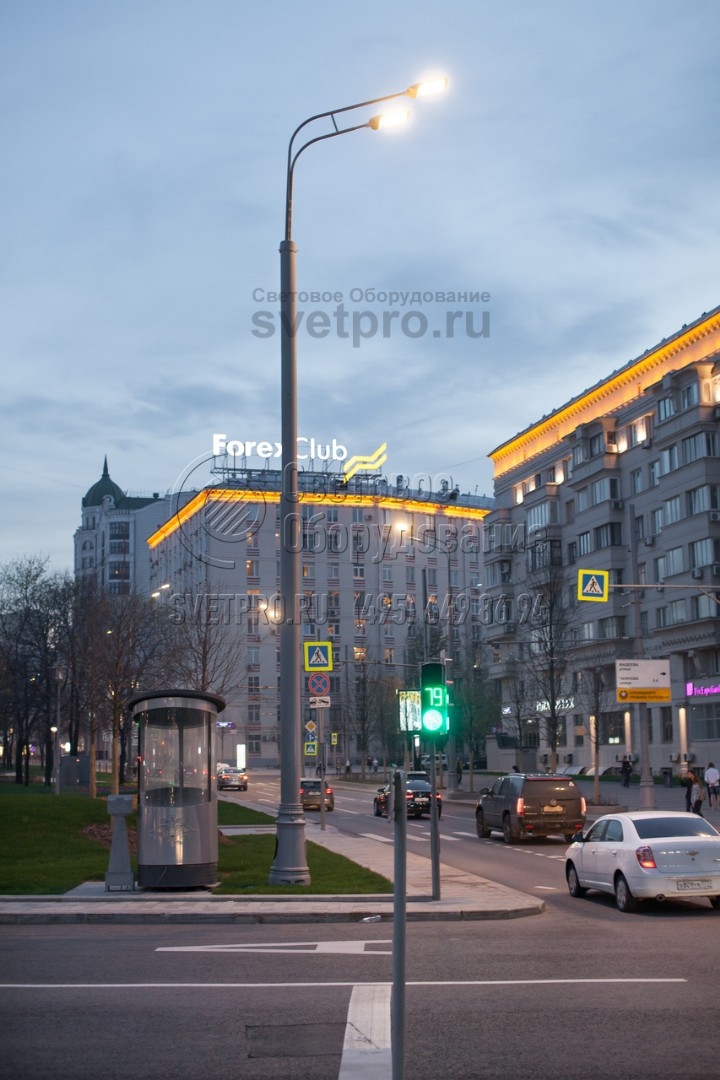

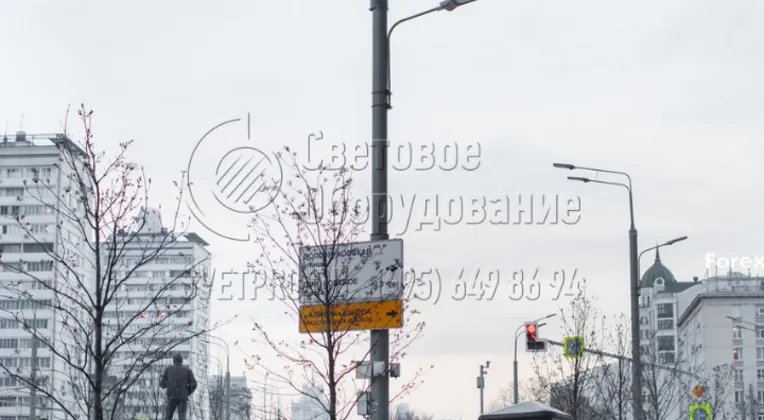

2. Трубчатая опора, сделанная из проката круглой формы, имеет верхнюю часть унифицированной формы и диаметра. За счет этого на верхушку можно крепить кронштейн для световых приборов с обечайкой. В зависимости от модели выбранного кронштейна варьируется число и тип светильников. -

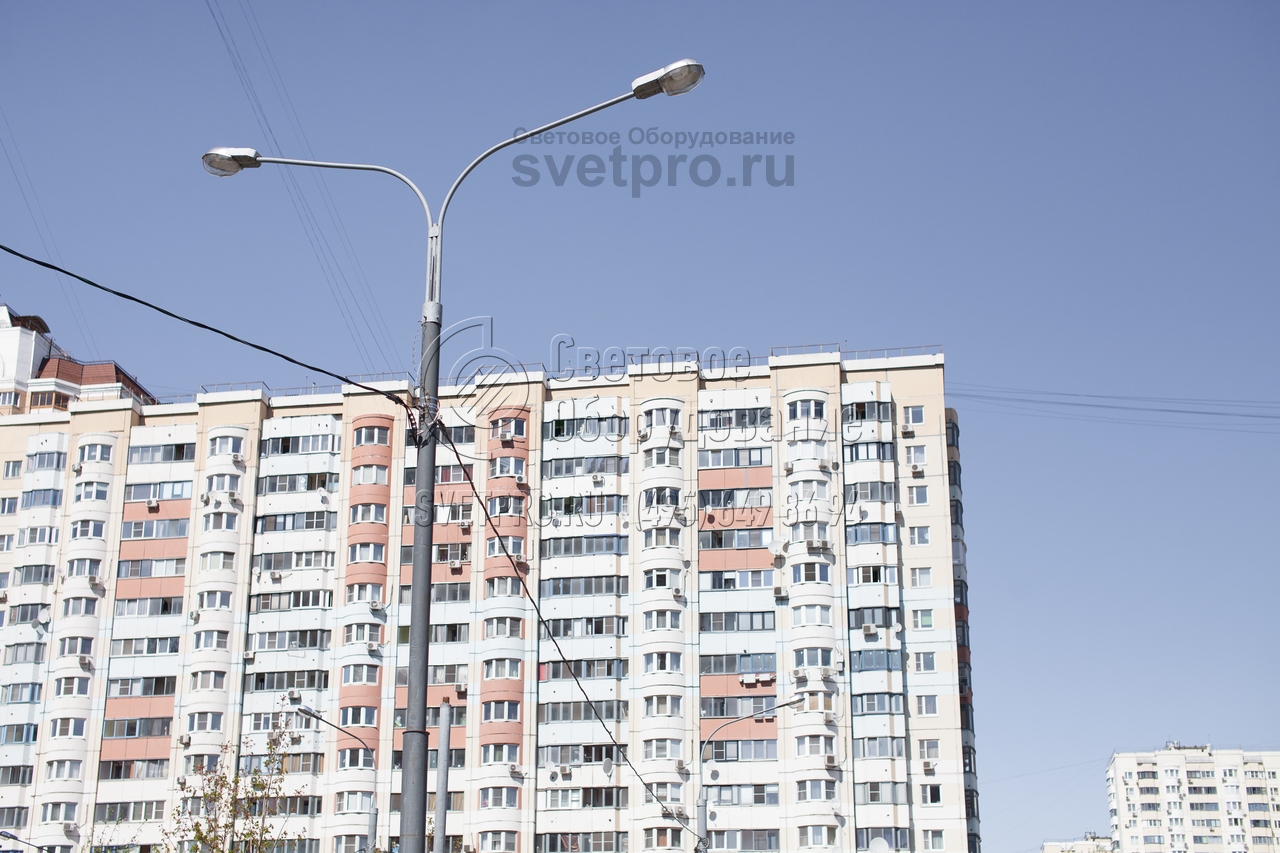

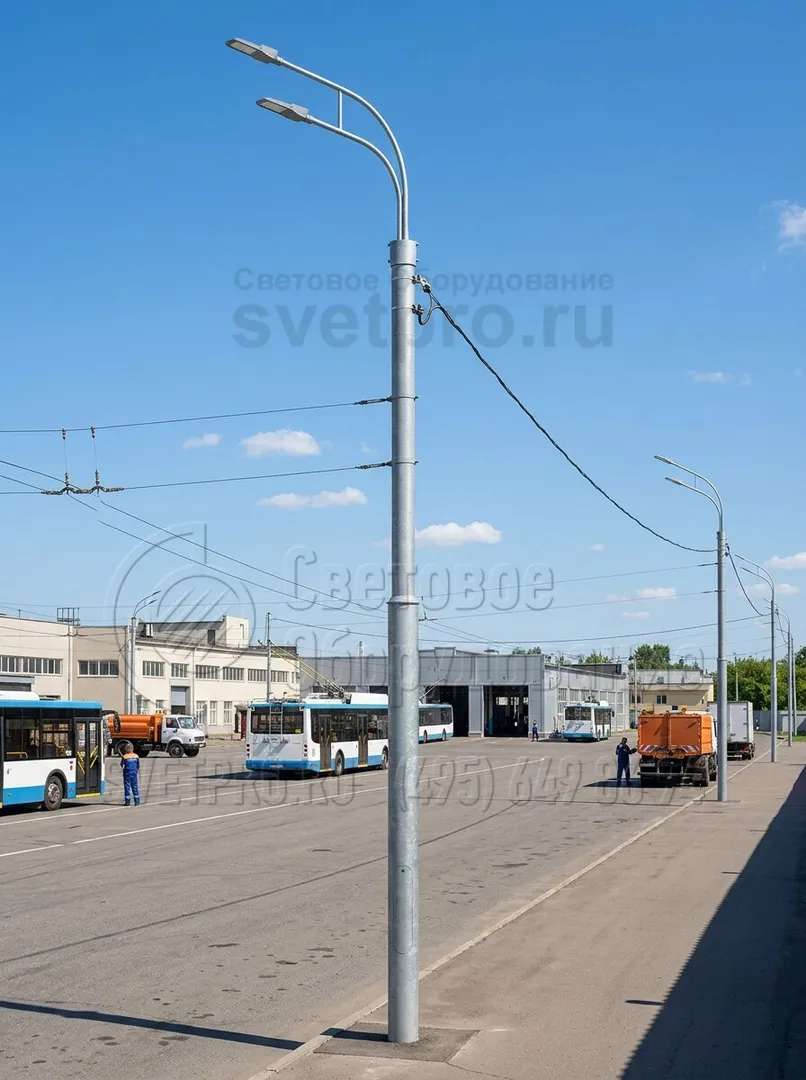

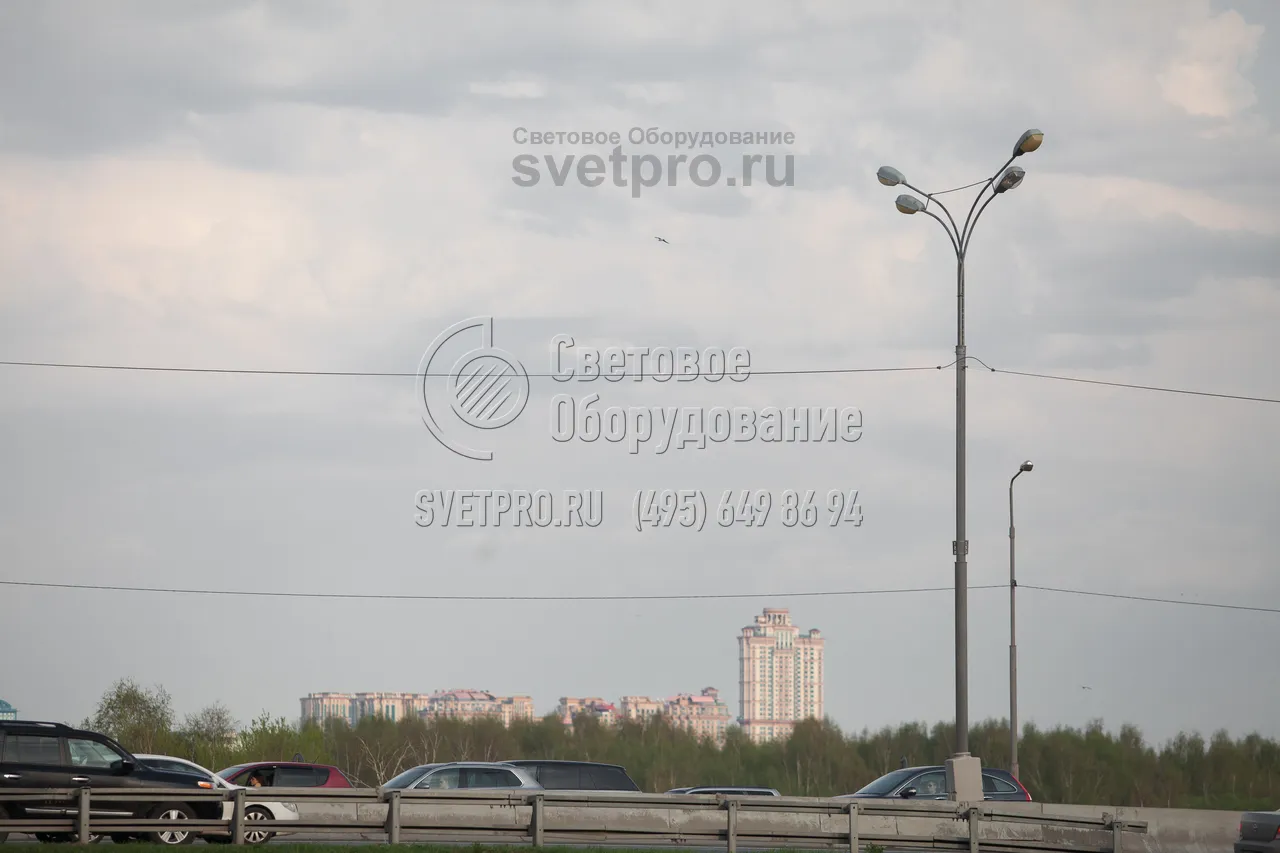

3. Опора типа СП представлена в разделе силовых. Ее верхняя часть выдерживает нагрузку в пределах 600 кг, поэтому на нее можно подвешивать воздушные силовые линии. Но в варианте на фото используется подземная подводка. Для коммутации с подземным кабелем используется ревизионное отверстие. -

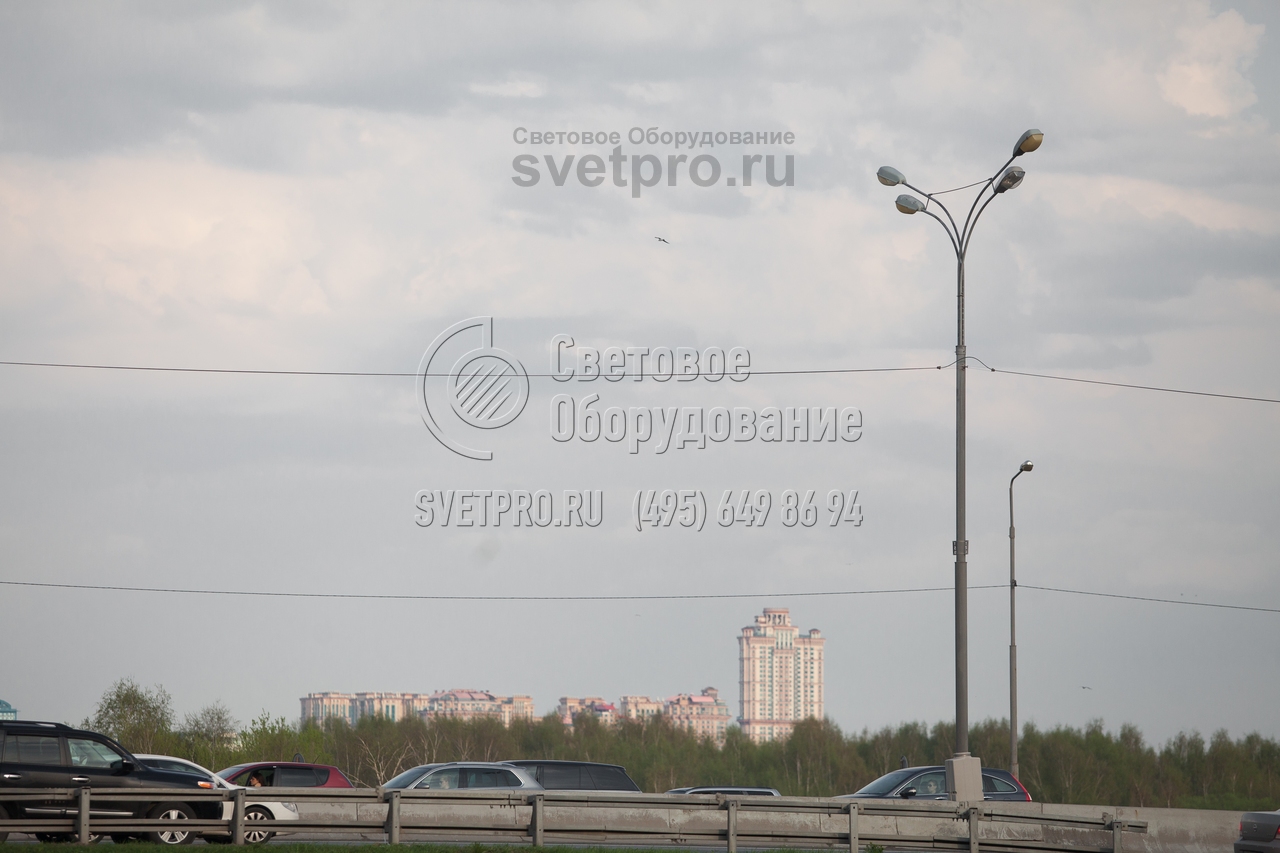

4. Одним из последних этапов производства трубчатых осветительных конструкций является горячее цинкование. Углеродистая сталь, из которой сделаны трубы, покрывается слоем цинка в ваннах с расплавленным металлом. Образуется барьер, который защищает сталь от коррозии и воздействия солей. -

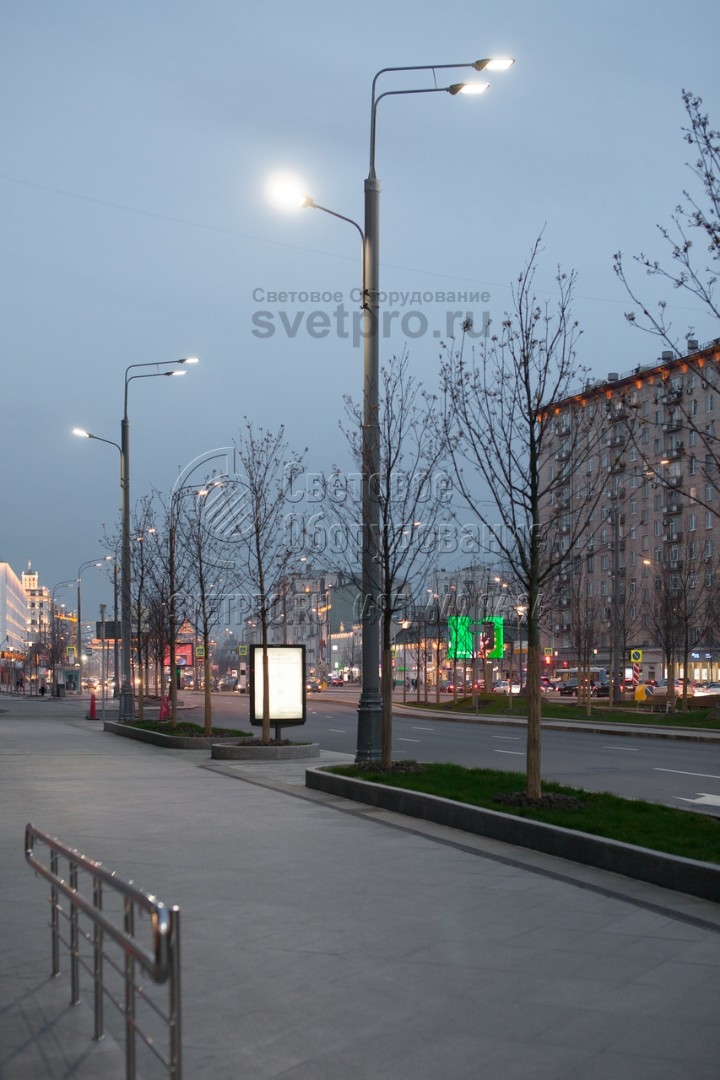

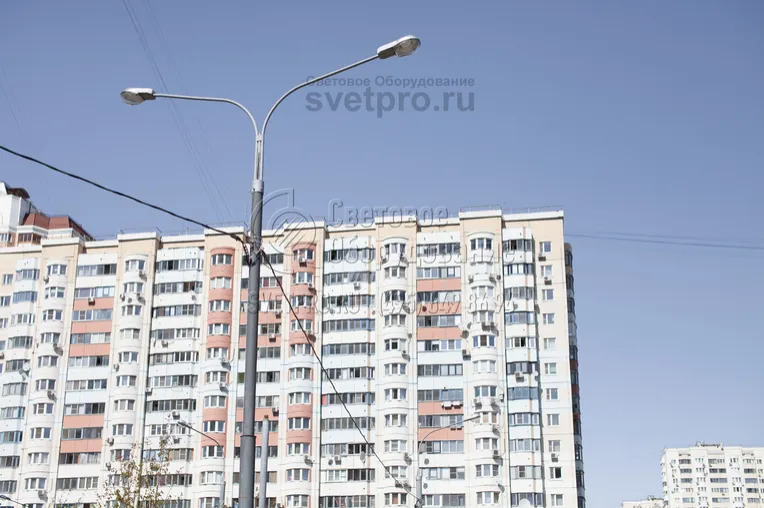

5. Опора на фото относится к типу прямостоечных. Ствол конструкции имеет длину наземной части 11 метров и хвостовик длиной 2,5 метра. С его помощью изделие устанавливается в котлован и бетонируется. Компании, которая ведет строительство, не нужно нести дополнительные затраты на покупку ЗДФ.
