СП-700-8,5/10,5 Опора силовая прямостоечная трубчатая высота 8,5 метров
Цена*:
166 783
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Осветительные опоры СП-700-8,5/10,5 относятся к силовым конструкциям, используемым для воздушного подвода СИП с расчетом на нагрузку в 700 кг. Такие опоры устанавливаются в жилых микрорайонах, вдоль автотрасс с различной интенсивностью движения, на больших открытых территориях для организации требуемого уровня освещенности в темное время. Универсальность конструкции позволяет использовать столбы СП-700-8,5/10,5 для подземной прокладки кабельных систем и устанавливать опоры в районах с разными условиями.
Конструкция столбов высотой 8,5 м состоит из двух сварных труб. Для изготовления опор применяется качественный стальной прокат, обрабатываемый горячим цинкованием для защиты изделия от ржавчины и внешнего негативного воздействия факторов среды. Надежная защита обеспечивает срок эксплуатации конструкции до 30 лет, в течение которых наружный слой не требует обновления или замены. Дополнительно опора по желанию заказчика может покрываться лакокраской.
Прожекторы и светильники, участвующие в освещении территорий, размещаются в верхней части на кронштейнах. Опора монтируется в подготовленный котлован и заливается бетоном у основания.

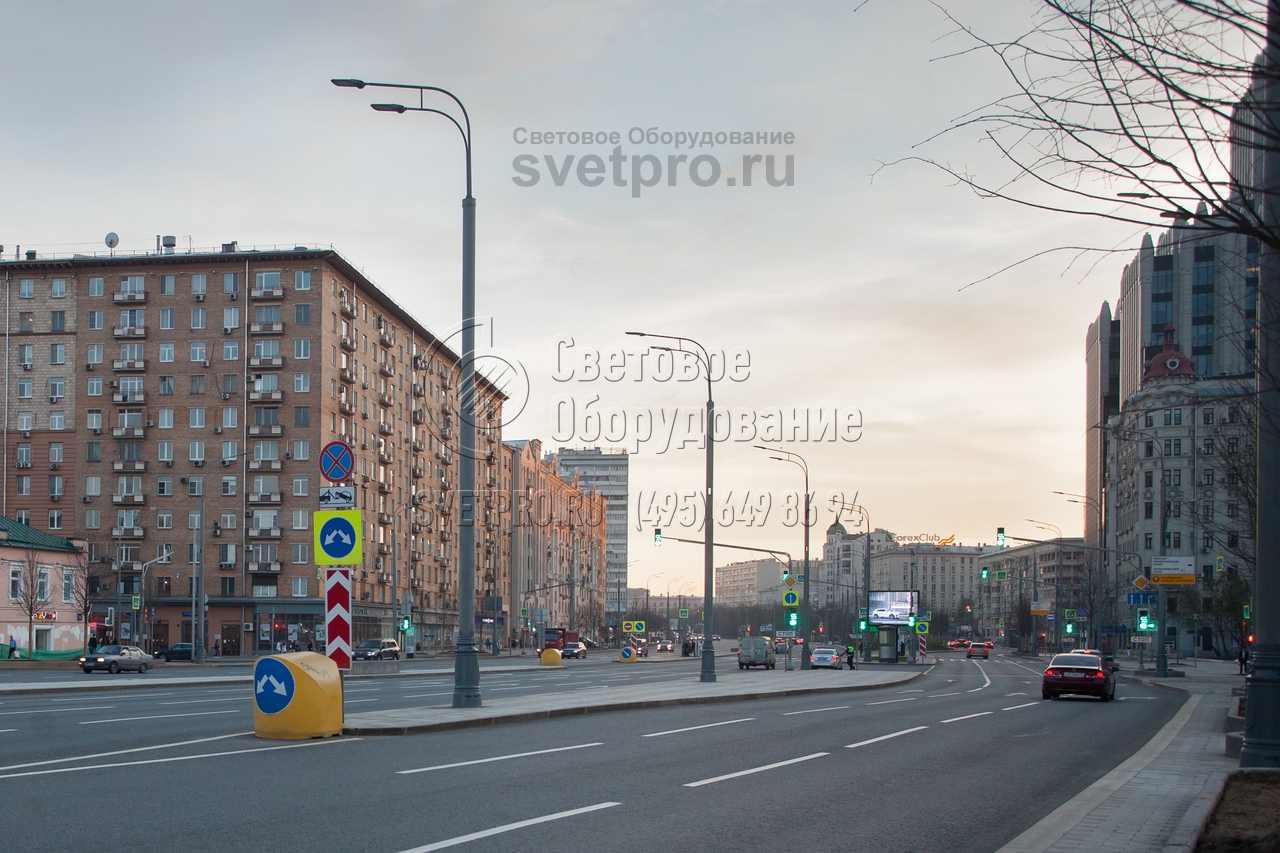

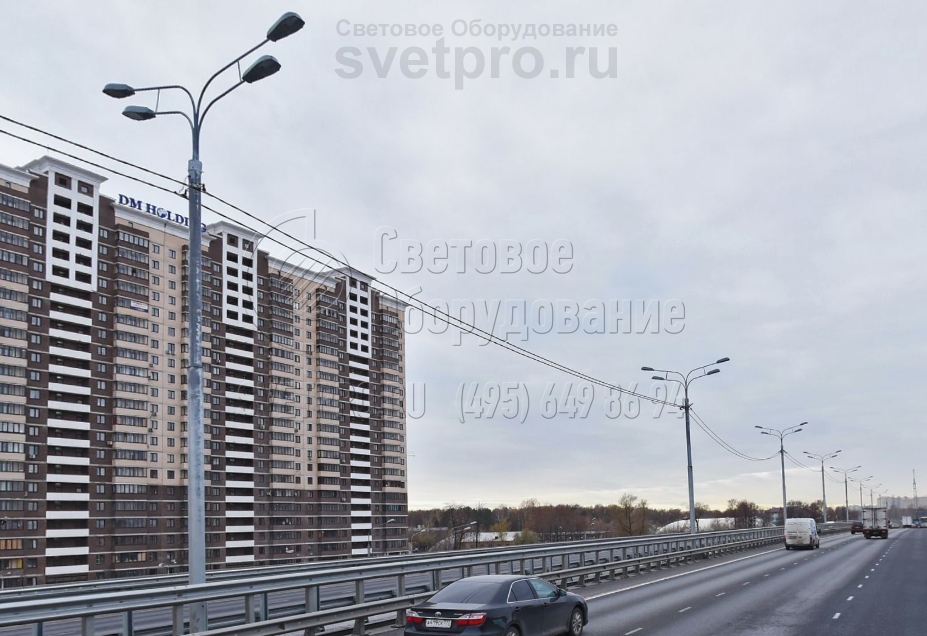

фото с объектов

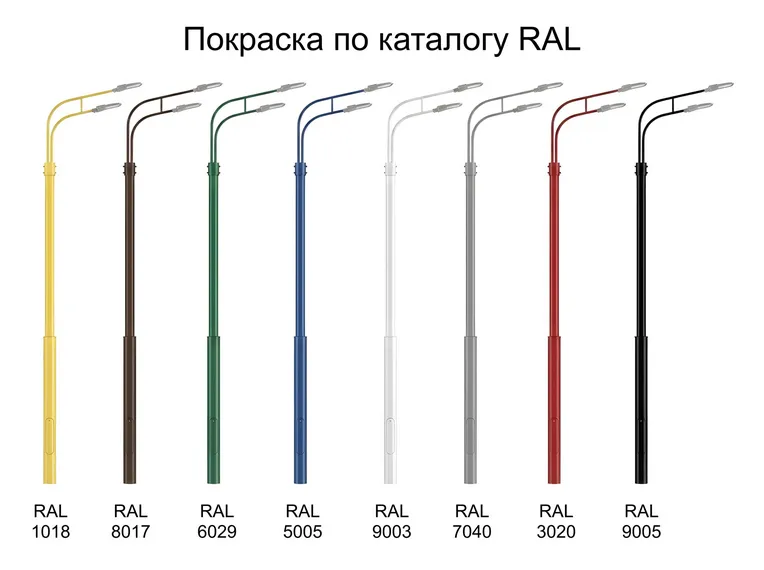

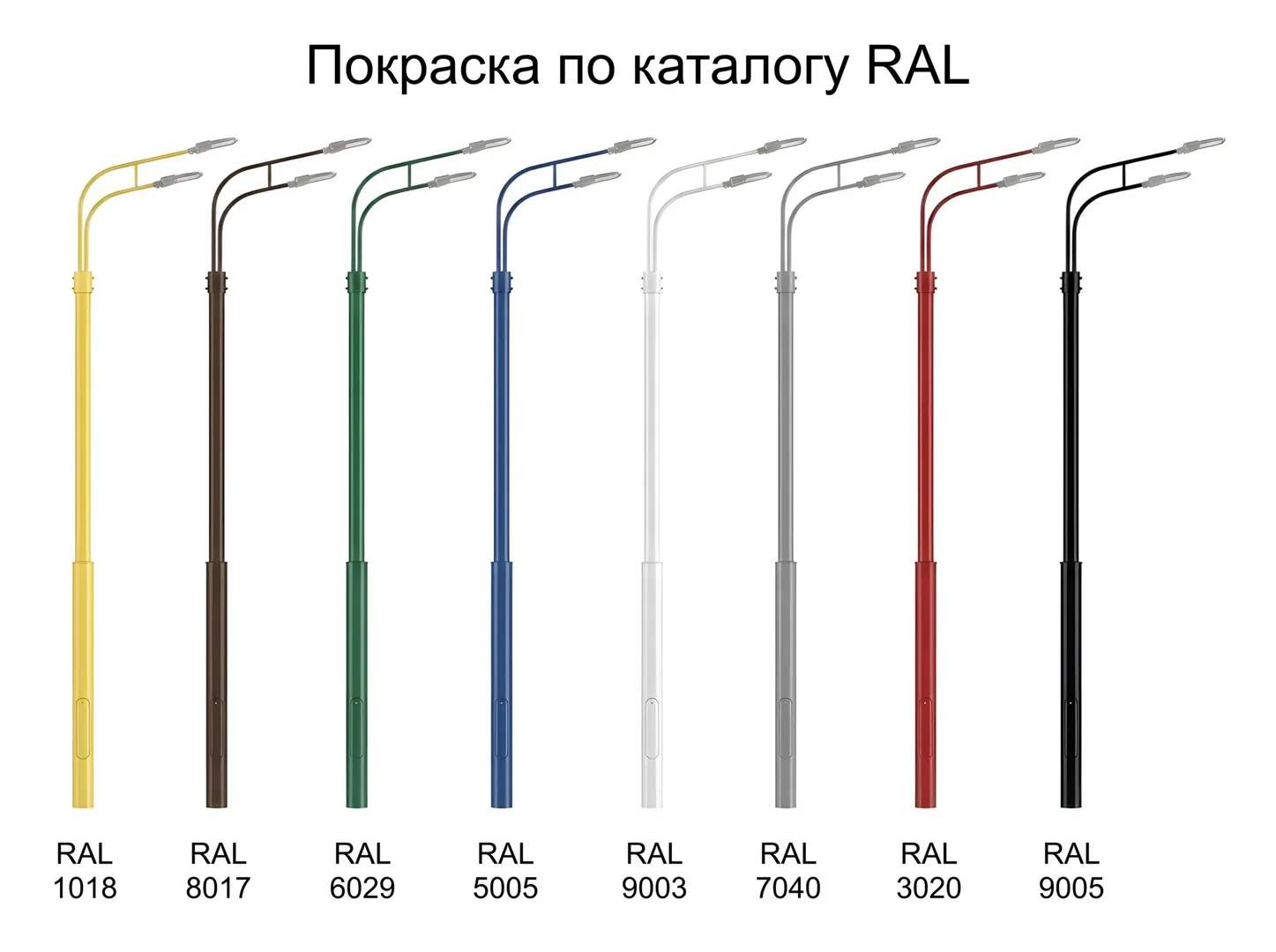

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-700-8,5/10,5 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 273 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 567 кг |
| Высота: | 8,5 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СП-700-8,5/10,5-01**-ц | 166 783 ₽ | 567 | О3 | 700 | 8500 | 2000 | 3500 | 273 | 219 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

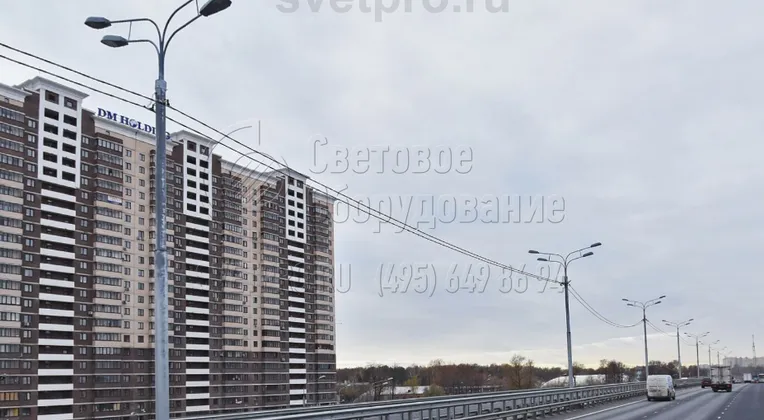

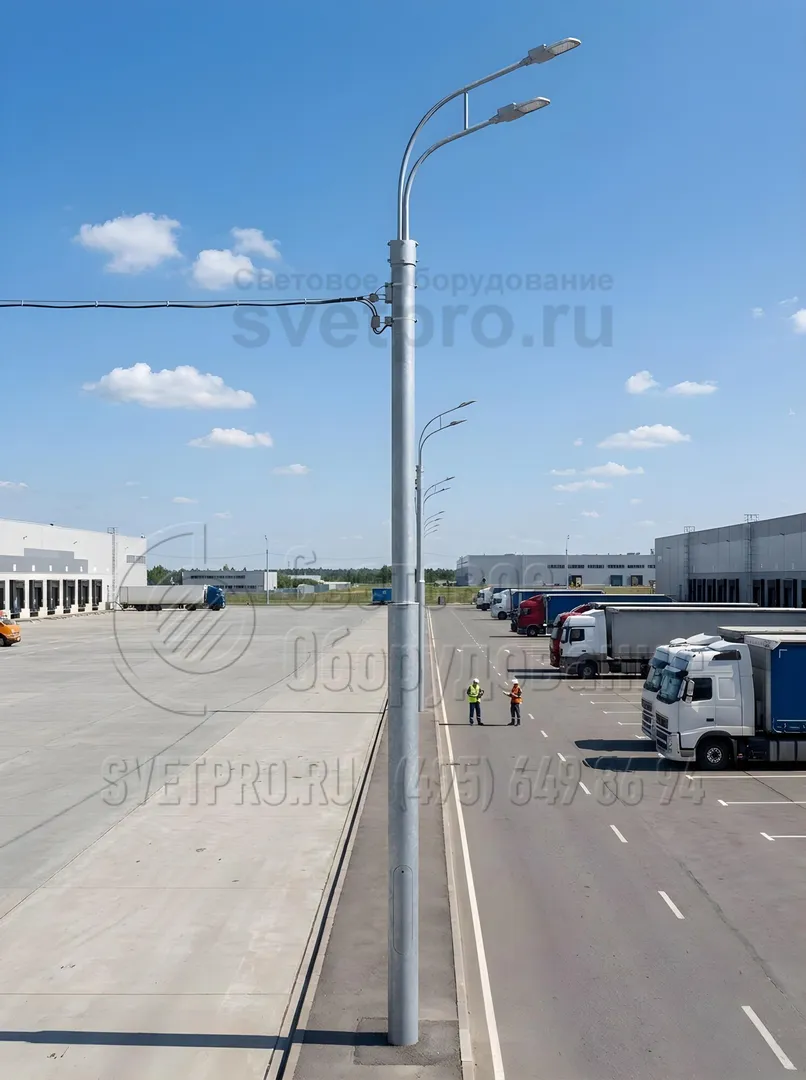

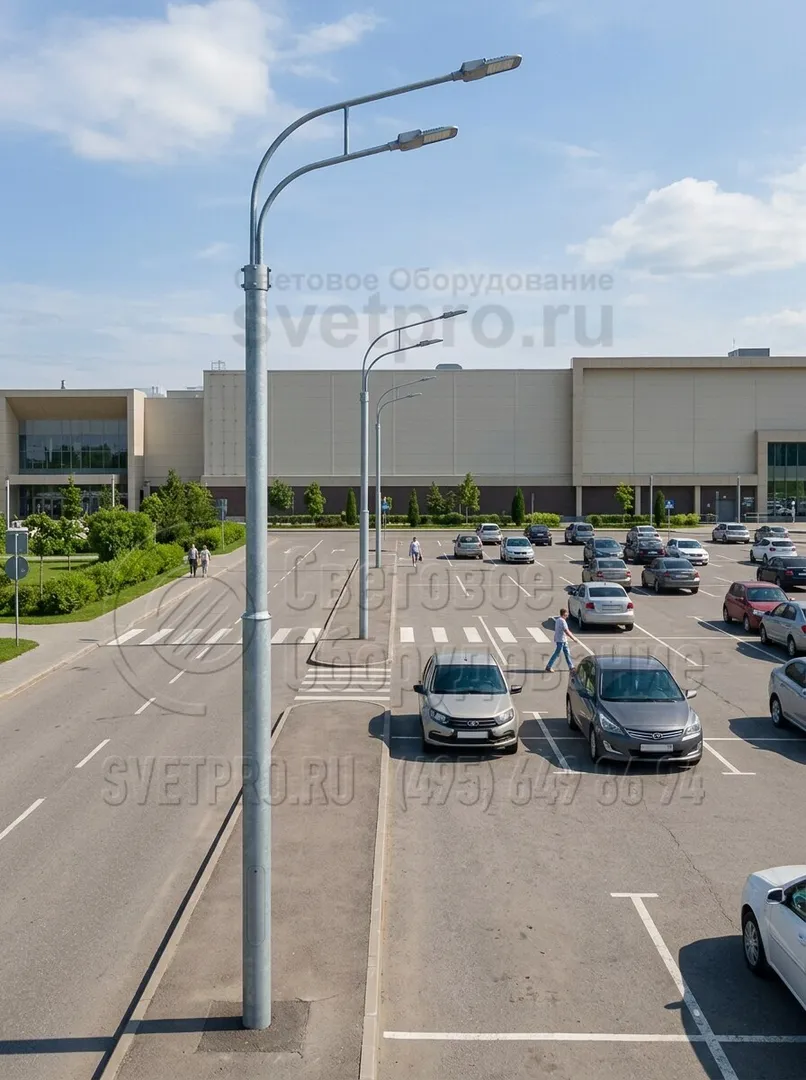

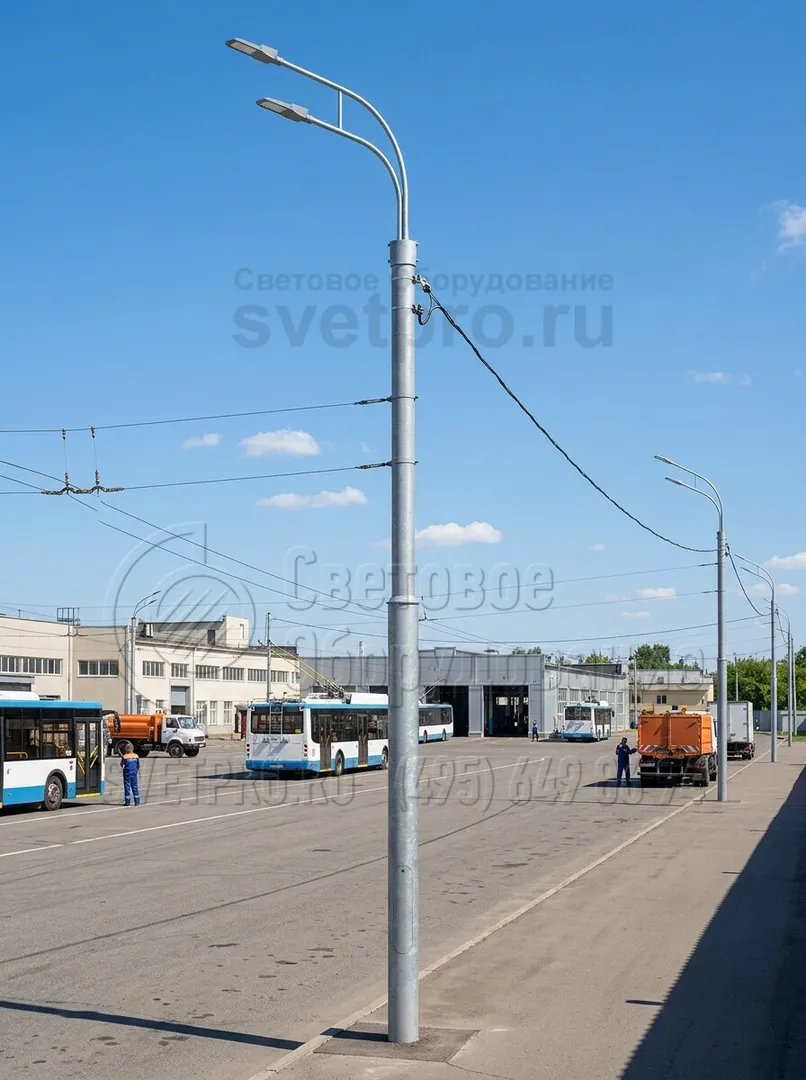

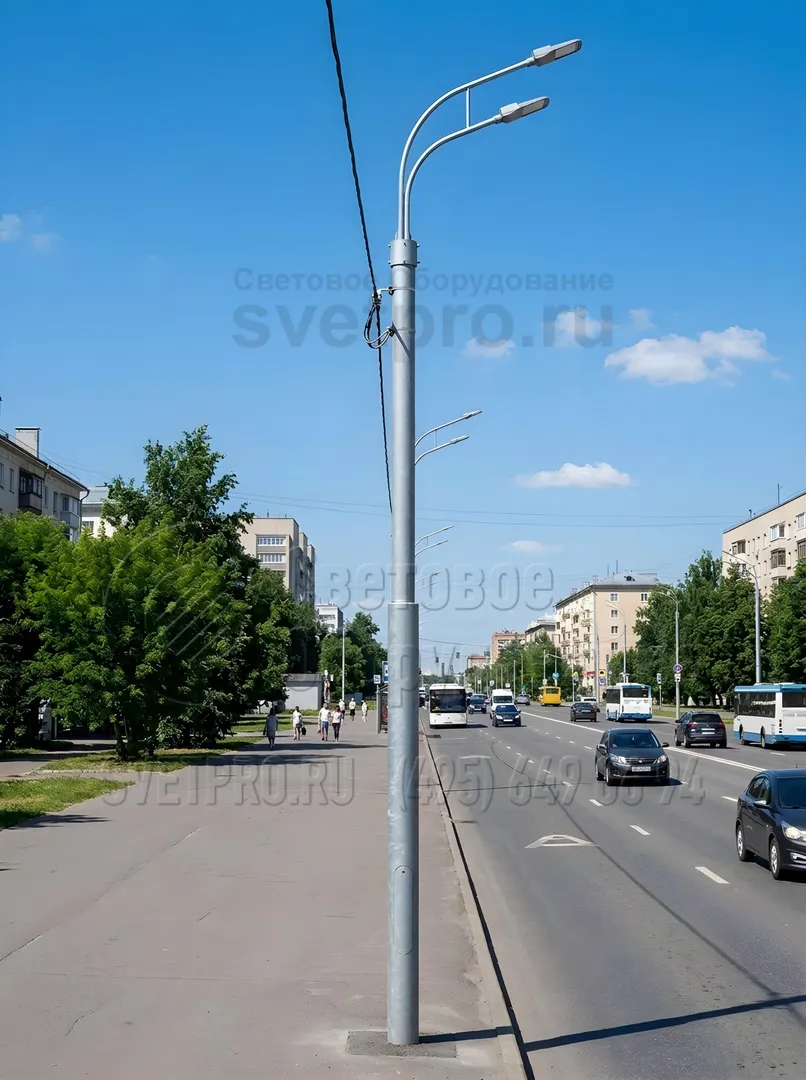

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

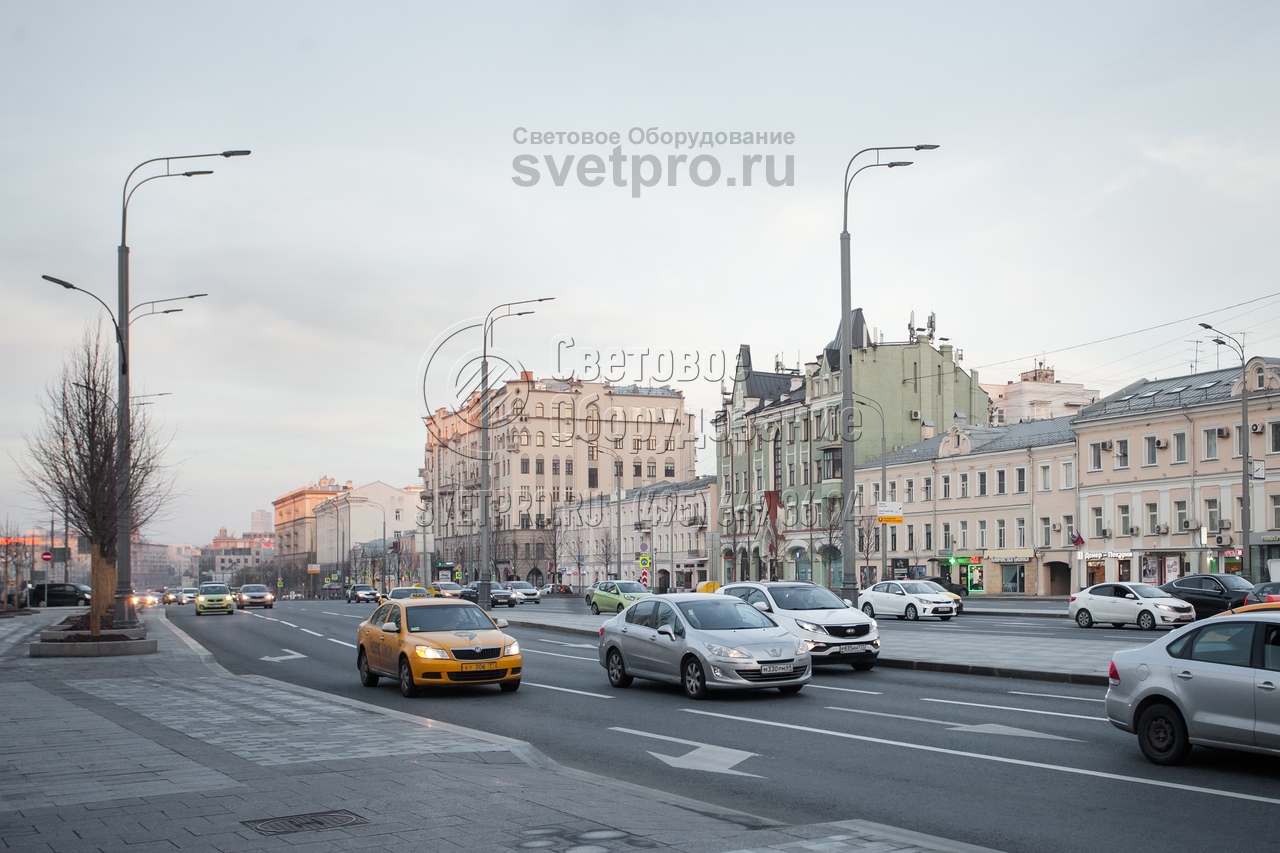

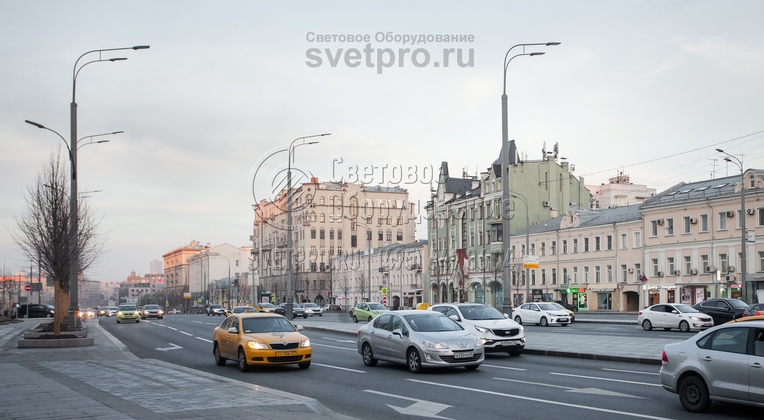

6. Прямостоечные опоры из трубного проката стоят дешевле моделей круглоконического типа и модификаций с граненым стволом. Кроме того, благодаря отсутствию фланца эта модель стоит еще дешевле. Поэтому при выборе моделей СП подрядная организация может сэкономить средства на строительстве. -

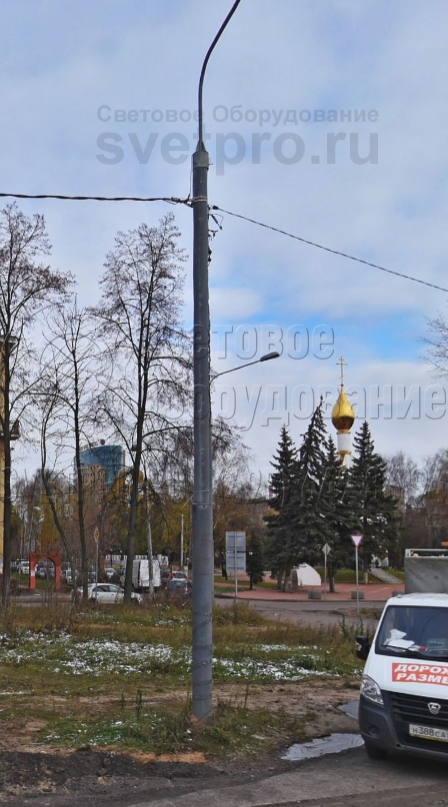

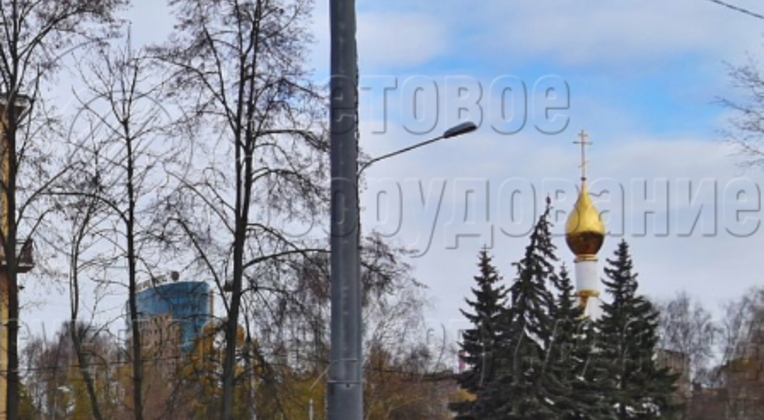

7. Светильник на трубчатую опору можно ставить на кронштейн, который установлен на оголовке и (или) закреплен на стволе, как показано на фото. Второй вариант используется в случае, когда нужно создать локальное освещение на определенном участке автомобильной дороги или тротуара. -

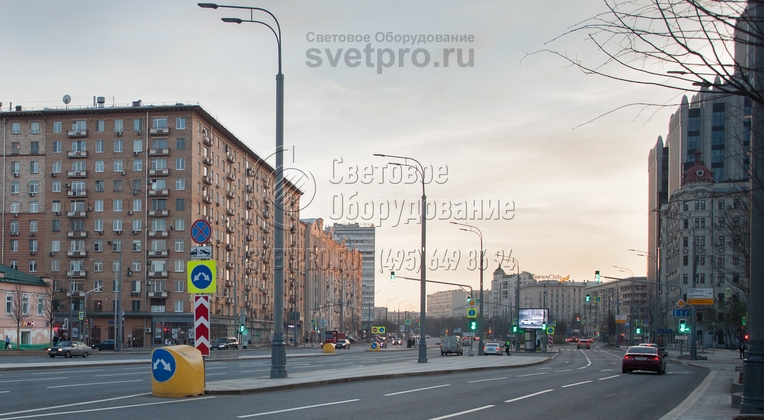

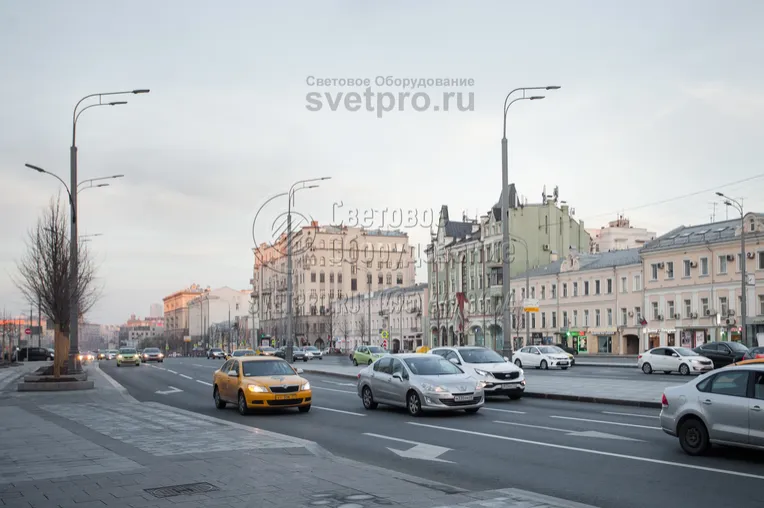

8. Прямостоечные опоры из стальных труб устанавливаются на оживленных улицах города. Для монтажа они требуют минимум места, так как в нижней части отсутствует массивный фланец. Класть тротуарную плитку и асфальт можно вплотную к стальной конструкции, что улучшает внешний вид улицы. -

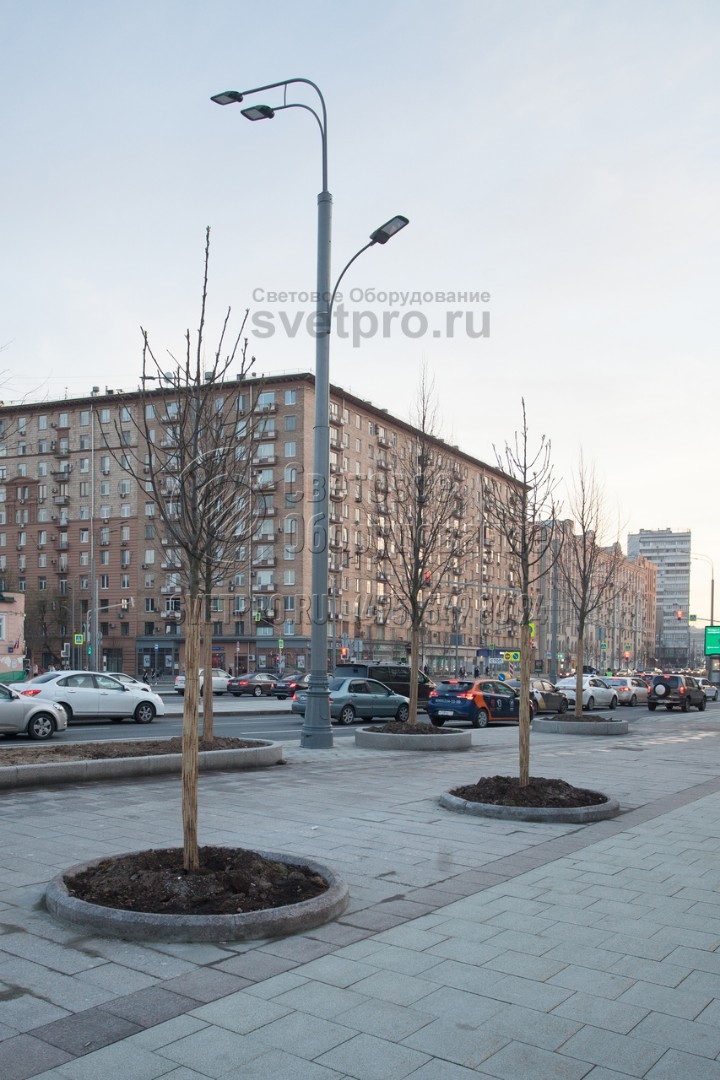

9. Трубчатые опоры красивее смотрятся на улицах города, чем граненые. Они выступают самостоятельным украшением тротуара. Для придания им более красивого внешнего вида поверхность окрашивается в любой цвет из палитры RAL, внизу устанавливается декоративная тумба. -

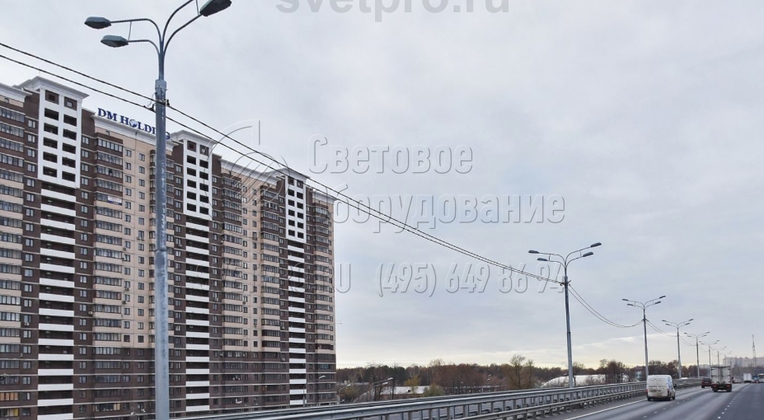

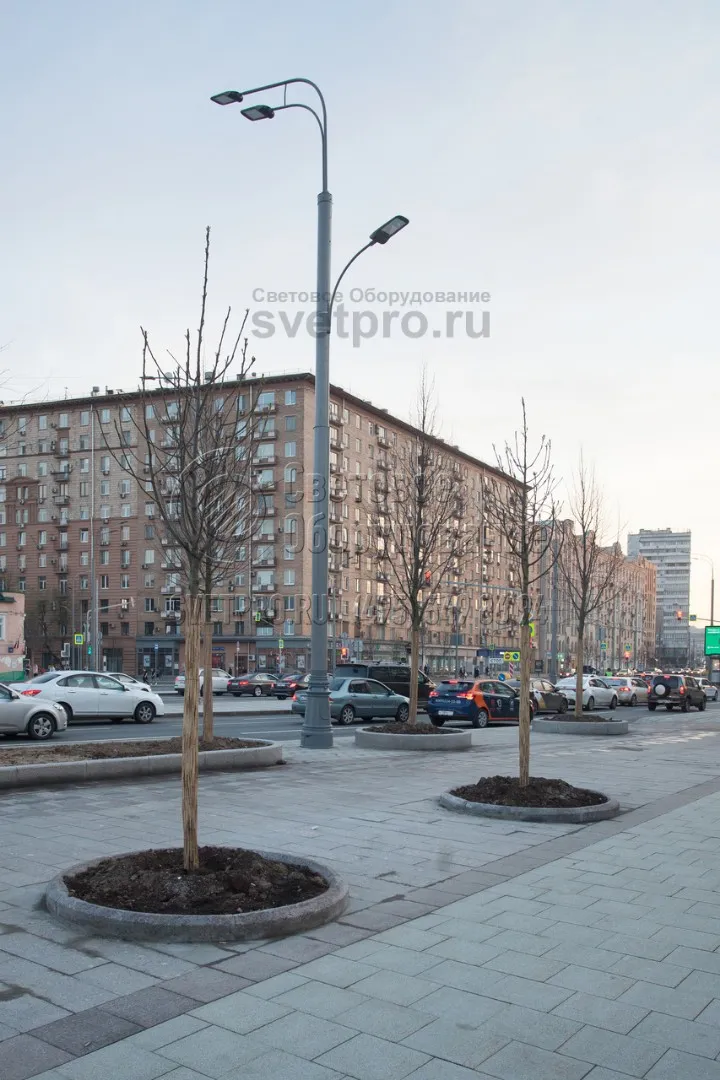

10. На этом фото приведен пример использования трубчатой опоры, которая одновременно освещает проезжую часть с одной стороны корпуса и тротуар с другой. Используется два кронштейна, один из которых закреплен прямо на стволе. Максимальная нагрузка на оголовок может составлять до 700 кг.
