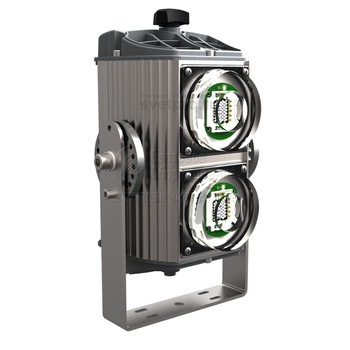

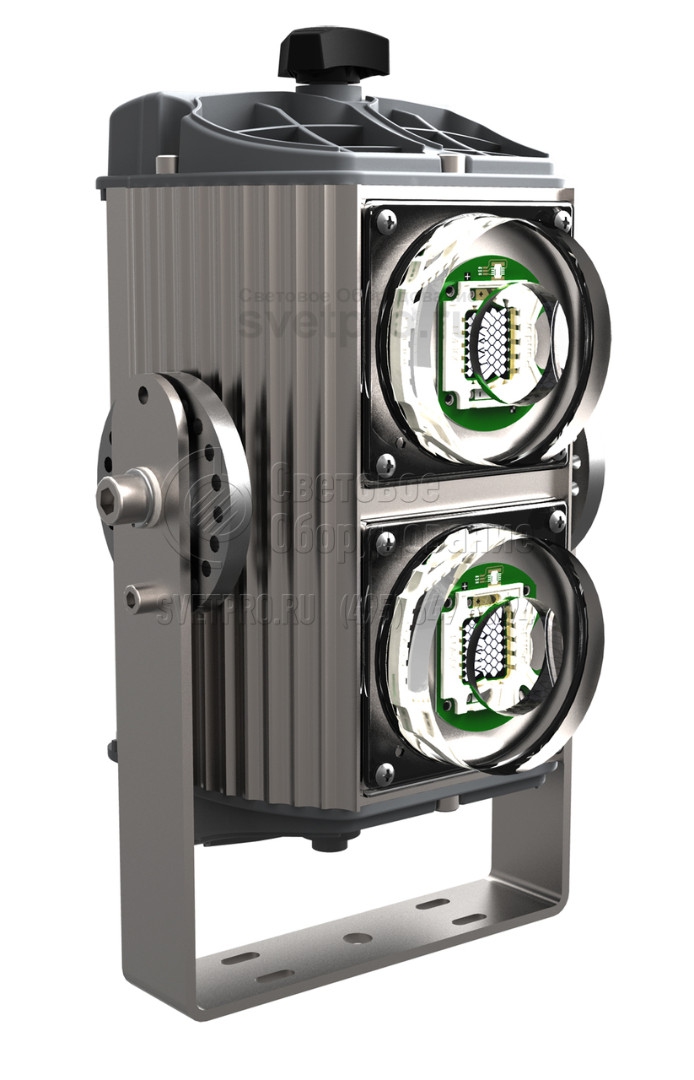

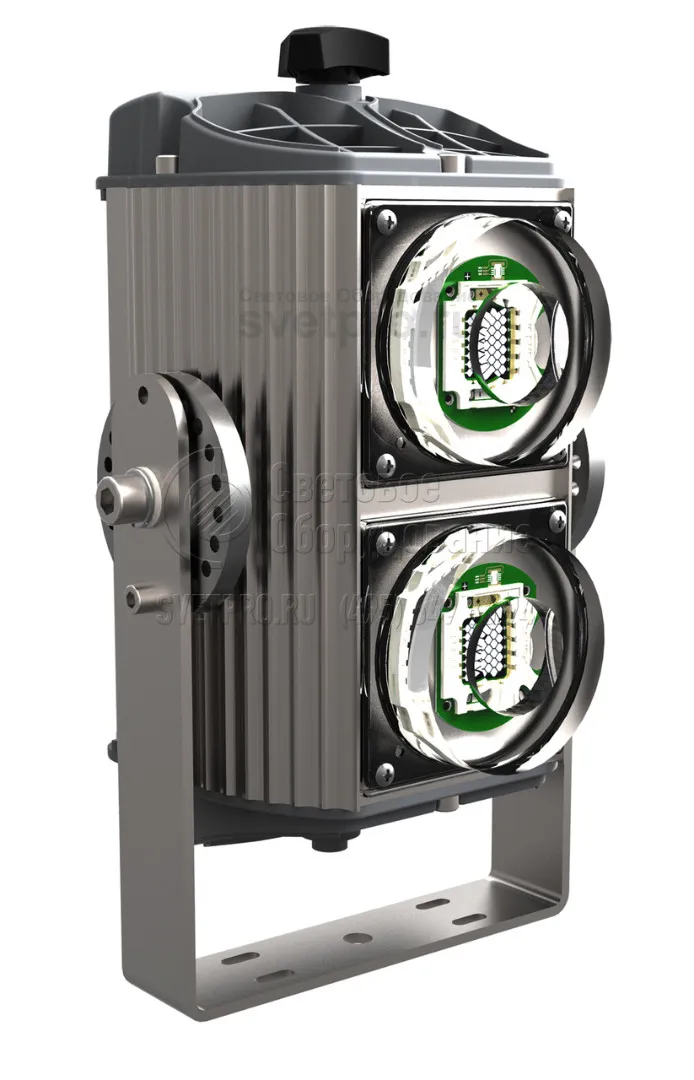

Pandora LED 835E-120 Прожектор светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 835E-120 |
Мощность: | 120 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 85 Ra |
Цветовая температура: | 5700-5900 К |
Световой поток: | 14768 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
ОПИСАНИЕ
Осветительные приборы Pandora LED 835E-120 применяются для локального внутреннего освещения спортивных и развлекательных объектов, наружного освещения фасадов, архитектурных и ландшафтных достопримечательностей.
Модель имеет боковые кронштейны, подвижно зафиксированные в установочной скобе. Высота положения прожектора для полноты использования его оптических ресурсов составляет 6–8 м.
Свет образуется двумя светодиодными модулями. Изделие включается в однофазную сеть. Источнику питания доступна работа в широком интервале входного напряжения (78–265 В). Обеспечена защита от кратковременных импульсов (до 2000 В), длительного перенапряжения (до 400 В) и короткого замыкания. На образование светового потока (14 768 лм), распределяемого по типу КСС – К/Г (60о), расходуется 120 Вт электроэнергии. Потери полной мощности не превышают 2%. Высок индекс цветопередачи – Ra≥85 (до Ra93), цветовая температура – 5700–5900 (6300) К. Степень защиты – IP65.
Корпус модели Pandora LED 835E-120 и теплоотводящие радиаторы изготовлены из алюминия, это снижает ее вес. Антикоррозионную защиту обеспечивает полимерсодержащее покрытие. Модификации для реализации аварийного освещения автоматически переключаются на источник постоянного тока.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 835E-120/5800
Pandora LED – наименование светильника
835 – номер модели светильника в заводской программе выпуска
E –тип используемых линз, 60 градусов
120– максимальная потребляемая мощность
5800 - цветовая температура
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 14768 |
Потребляемая мощность, W |
120 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Минимальная энергоэффективность , Lm/W | 123 |
Индекс цветопередачи, Ra | 85 |
Наличие дистанционного управления BlueTooth 4.0 (70м;GPS/Глонасс) | - |
КСС | К/Г (концентрированная/глубокая) |
Степень защиты (IP) | 65 |
Коэфф. мощности, не менее | 0,98 |
Номинальный пусковой ток, А | 12,5* |
Длительность импульса, сек. | 0,05 |
Световая эффективность светильника, лм/Вт, не менее | 123 |
Оптический КПД светильника, не менее, % | 84 |
Угол раскрытия светового потока, град. | 60 |
Вид климатического исполнения | УХЛ 1 |
Крепление | боковые кронштейны |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 3,5 |
Габаритные размеры ВхШхГ(мм) | 327х204х176 |
Рекомендуемая высота расположения (м) | 6-8 |
Тип защитного стекла оптики | стекло |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 2 |
Защита от перегрева | + |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Защиты по выходу | от короткого замыкания |
Автоматическая компенсация деградации светового потока, не менее | 15% |
Работа от постоянного тока в диапазоне V | не хуже 150-350 |
Цветовая температура, К | 5700-5900 |
Цвет | cерый |
Гарантийные обязательства | 5 лет |

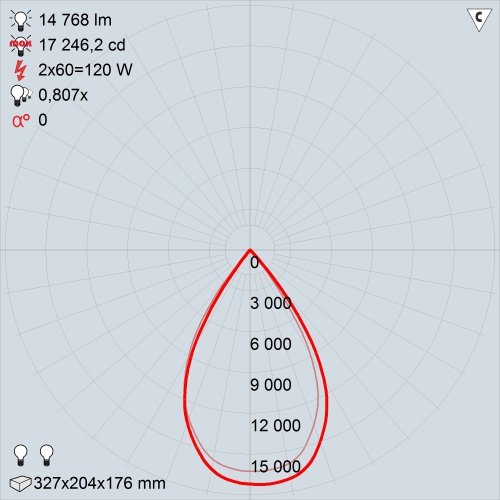

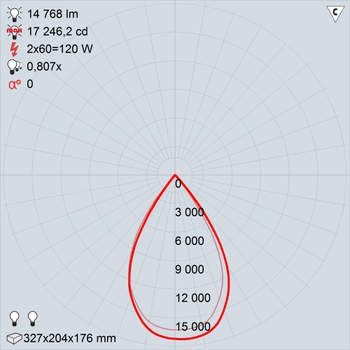

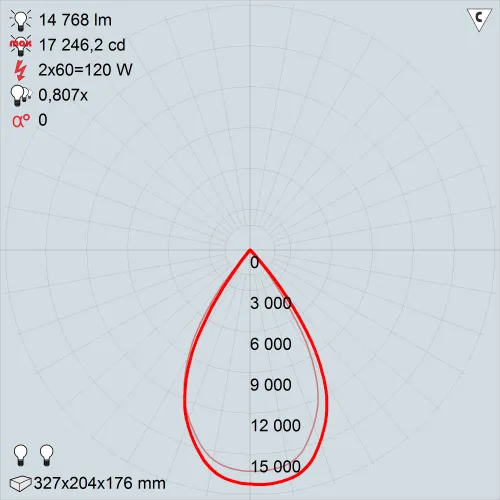

КСС
Руководство по монтажу
Рекомендуется устанавливать светильник на скобу на удалении не менее 6 метров от освещаемой поверхности. Скобу следует надежно закрепить к несущей конструкции анкерным креплением.
Обслуживание светильников
Светильник Pandora LED 835E-120/5800 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
