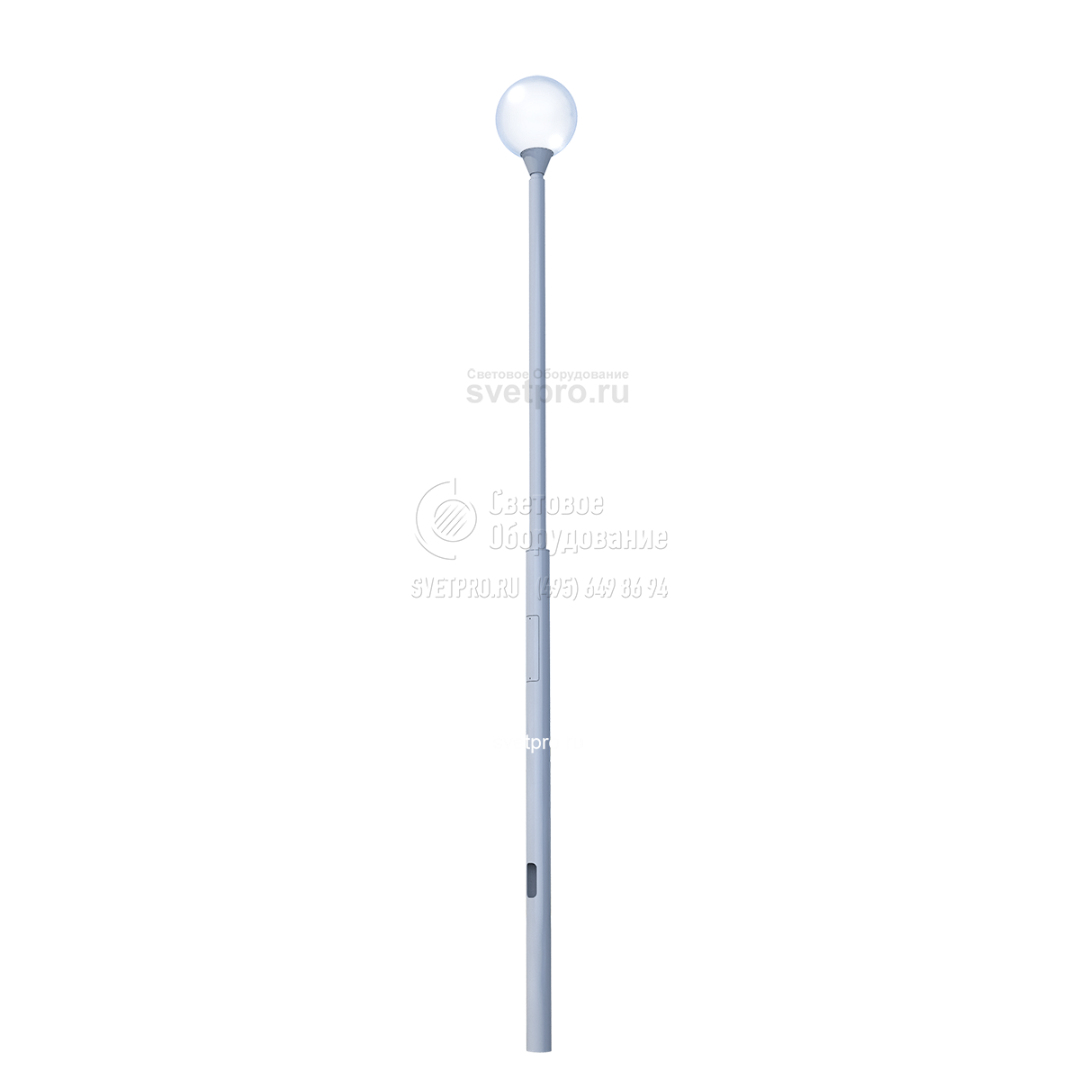

ОП1п-4,0-5,0 Опоры трубчатые несиловые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 4 м |
Вес: | 42 кг |
Верхний диаметр: | 76 мм |
Нижний диаметр: | 108 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОП1п-4,0-5,0 |
Производитель «Пересвет», Россия
как выбрать опору?

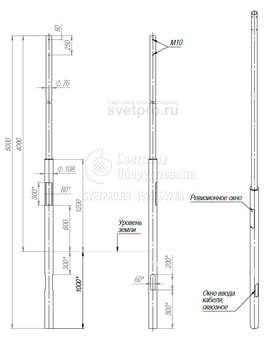

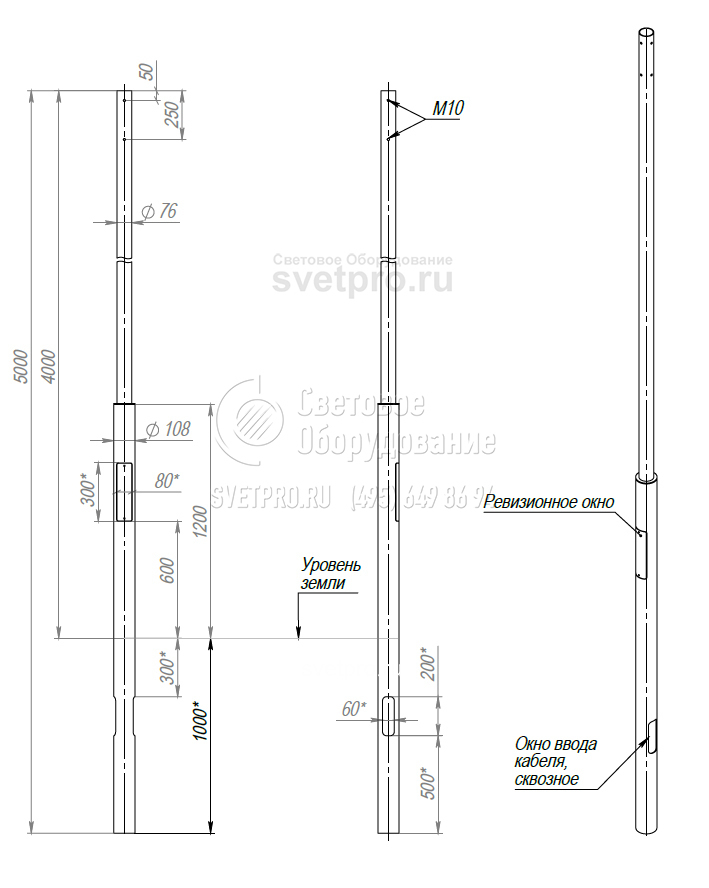

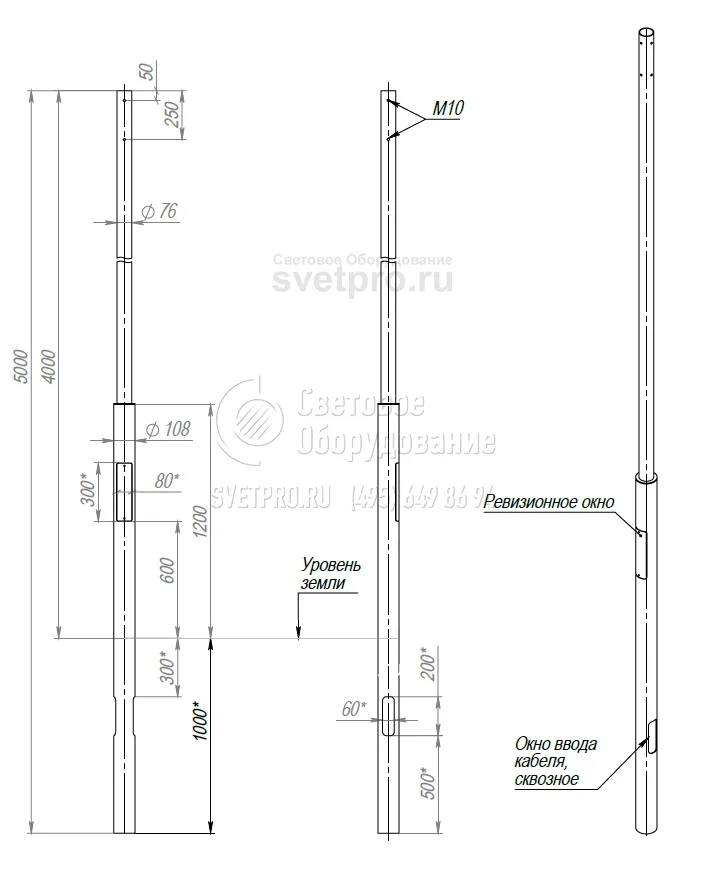

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2х, мм | h, м | b, мм | Посадочное место кронштейна | Масса, кг | М, т*м | N, т | Q, т |
---|---|---|---|---|---|---|---|---|---|---|
ОП1п-4,0-5,0-108/76/т57-по | 4 | 108 | 76 | 1,0 | 80 | К80 | 42 | 0,3 | 0,08 | 0,11 |
ОП1п-4,0-5,0-108/76/т57-ц | 4 | 108 | 76 | 1,0 | 80 | К80 | 42 | 0,3 | 0,08 | 0,11 |
ОП1п-4,0-5,0-108/76/т57-ц+по | 4 | 108 | 76 | 1,0 | 80 | К80 | 42 | 0,3 | 0,08 | 0,11 |
ОП1п-4,0-5,0-108/76/г-по | 4 | 108 | 76 | 1,0 | 80 | К80 | 42 | 0,3 | 0,08 | 0,11 |
ОП1п-4,0-5,0-108/76/г-ц | 4 | 108 | 76 | 1,0 | 80 | К80 | 42 | 0,3 | 0,08 | 0,11 |
ОП1п-4,0-5,0-108/76/г-ц+по | 4 | 108 | 76 | 1,0 | 80 | К80 | 42 | 0,3 | 0,08 | 0,11 |
H - высота
h - подземная часть
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОП1п - опоры трубчатые несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

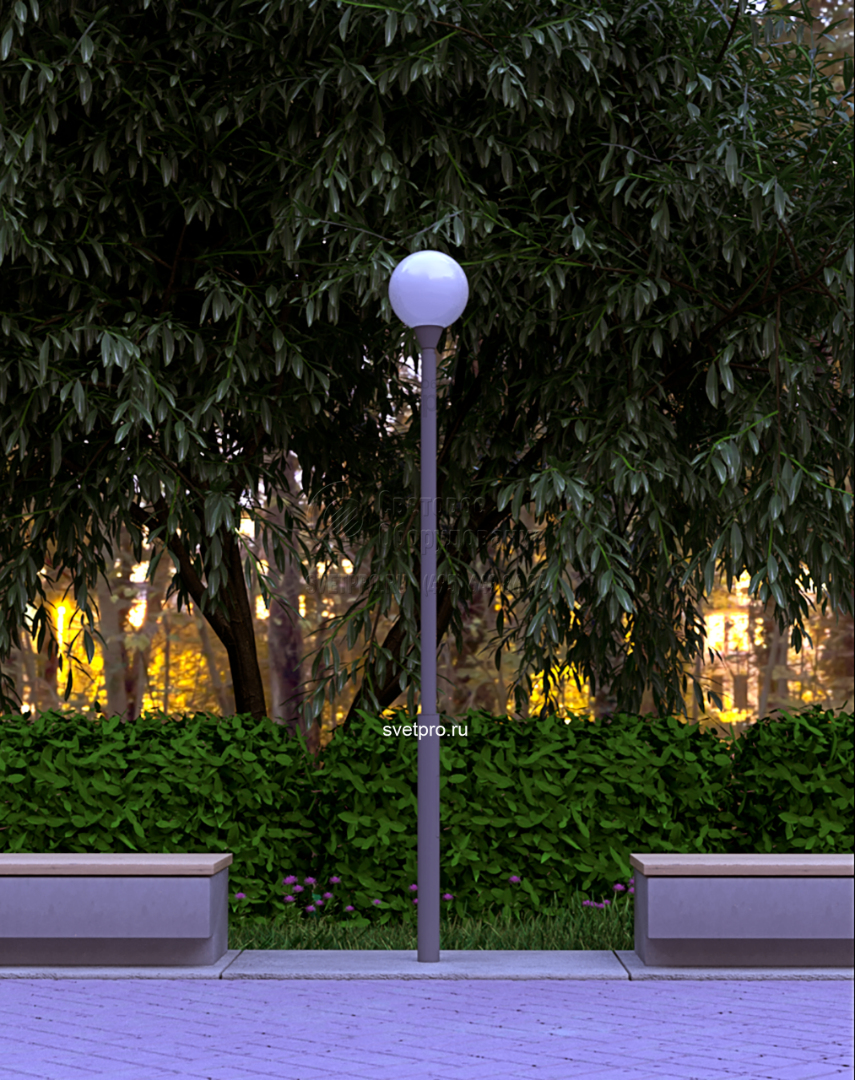

Фотогалерея
