ТФГ-1800-9 Опора контактной сети фланцевая граненая высота 9 метров
Покрытие
Горячее цинкование
Высота опоры, м
9
10
Цена*:
207 817
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Фланцевая опора ТФГ-1800-9 – высотная конструкция, позволяющая организовать размещение светотехники для освещения городских дорог и территорий, жилых микрорайонов, подвеса силовых проводов и обслуживания контактных сетей электротранспорта. Способность выдерживать высокие нагрузки делает опору востребованной для установки в районах с различными типами климата.
Опоры изготавливаются из стальных листов высокого качества, сгибаемых прессом для получения граней на поверхности. Свободные края столба свариваются автоматической сваркой с образованием продольного шва. Для защиты изделия от повреждений в результате воздействия негативных факторов металл обрабатывается горячим цинкованием, что также позволяет увеличить срок эксплуатации столбов до 30 лет. Многогранное сечение основания снижает вес изделия, что упрощает доставку на объект и установку.
Размещение светотехники выполняется на кронштейнах, монтаж опоры производится на фундамент из ЖБК. Предварительно в бетоне размещается закладной элемент, с которым опора соединяется через фланец.
фото с объектов
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФГ-1800-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 690 мм |
| Нижний диаметр: | 460 мм |
| Верхний диаметр: | 250 мм |
| Вес: | 706,5 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-1800-9,0-01**-ц | 207 817 ₽ | ЗФ-36/12/Д560-3,0-б | 706,5 | Ф12, Ф17 | 1800 | 9000 | 3000 | 460 | 250 | М36 | 690 | 560 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

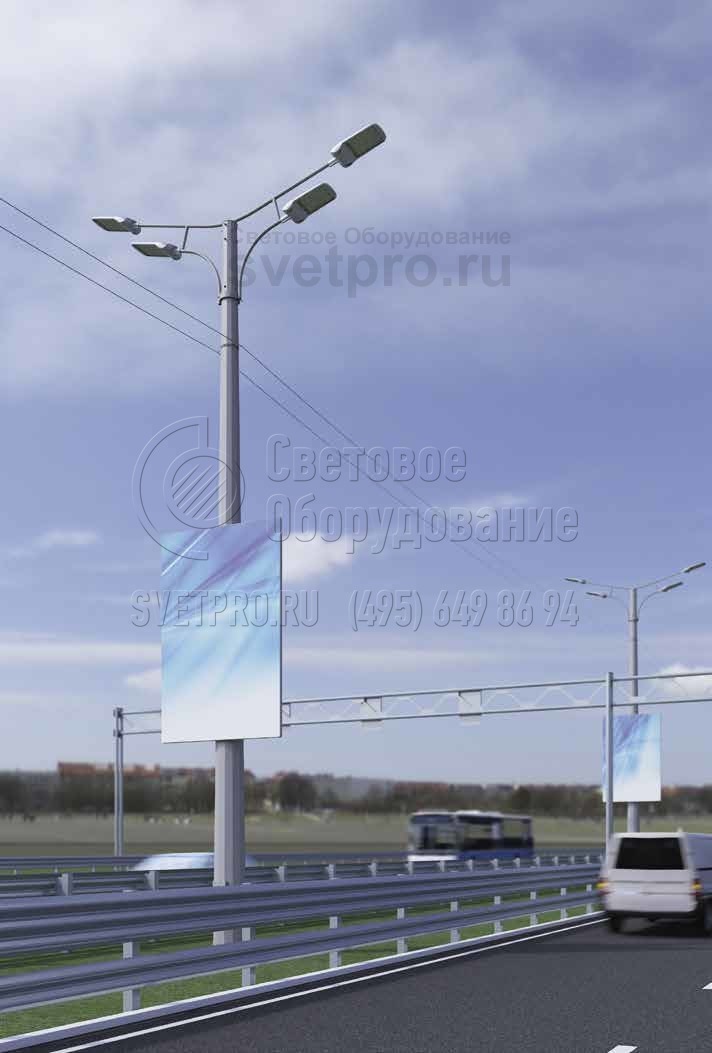

Фото с объектов

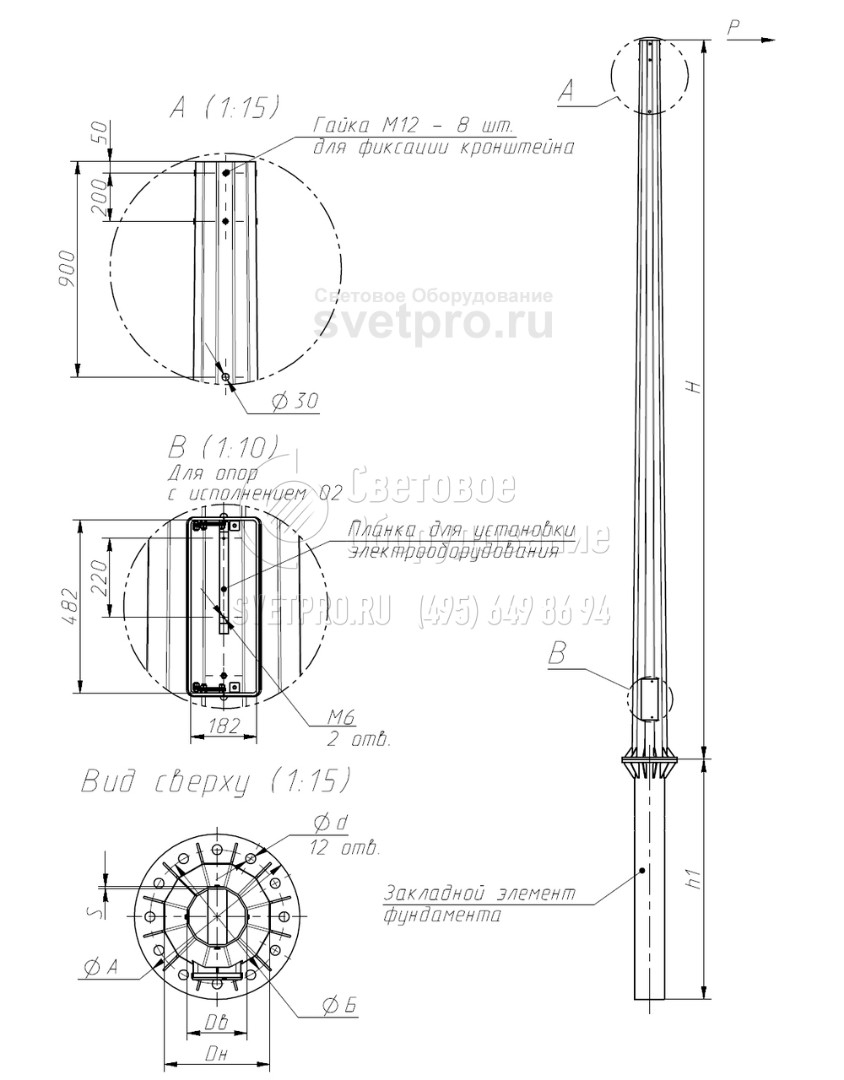

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -

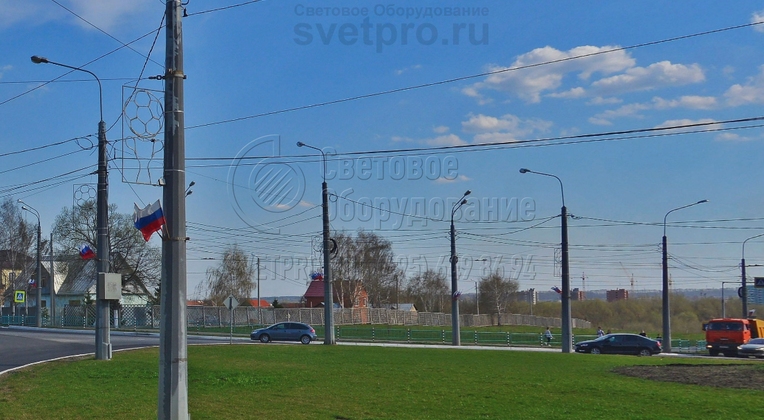

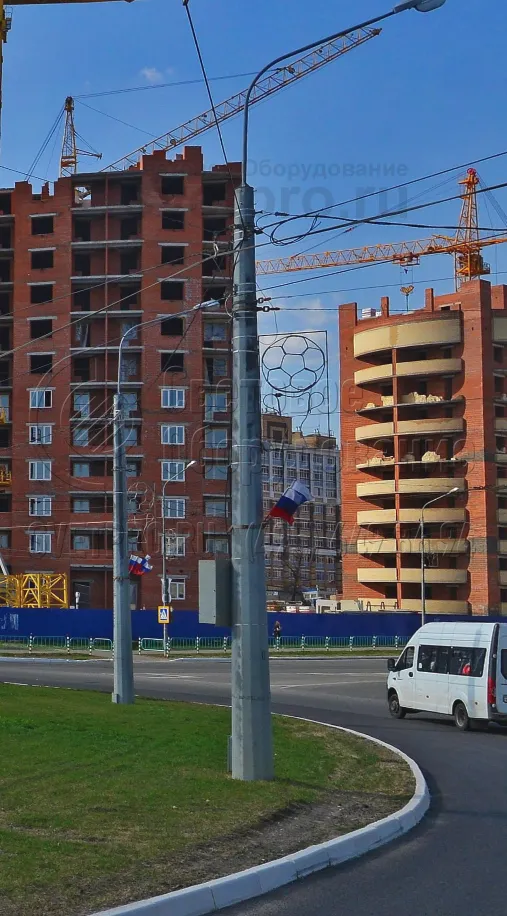

7. ТФГ — это опора, которая применяется для прокладки контактных проводов для городского электрического транспорта. На фото изображена опора с воздушной подводкой питающих линий. При подземной прокладке для подключения необходимо ревизионное отверстие внизу. -

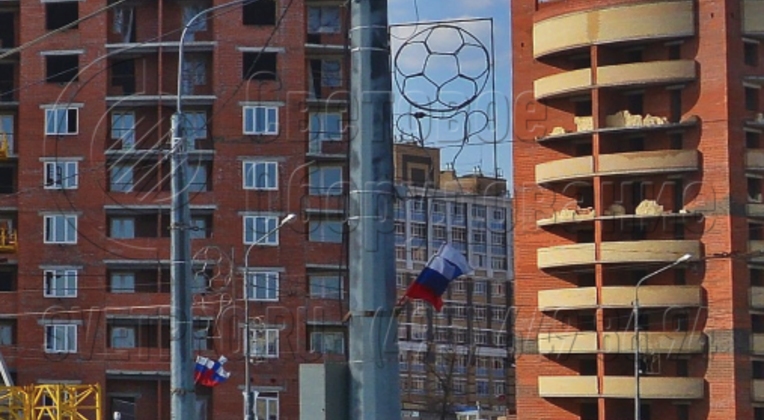

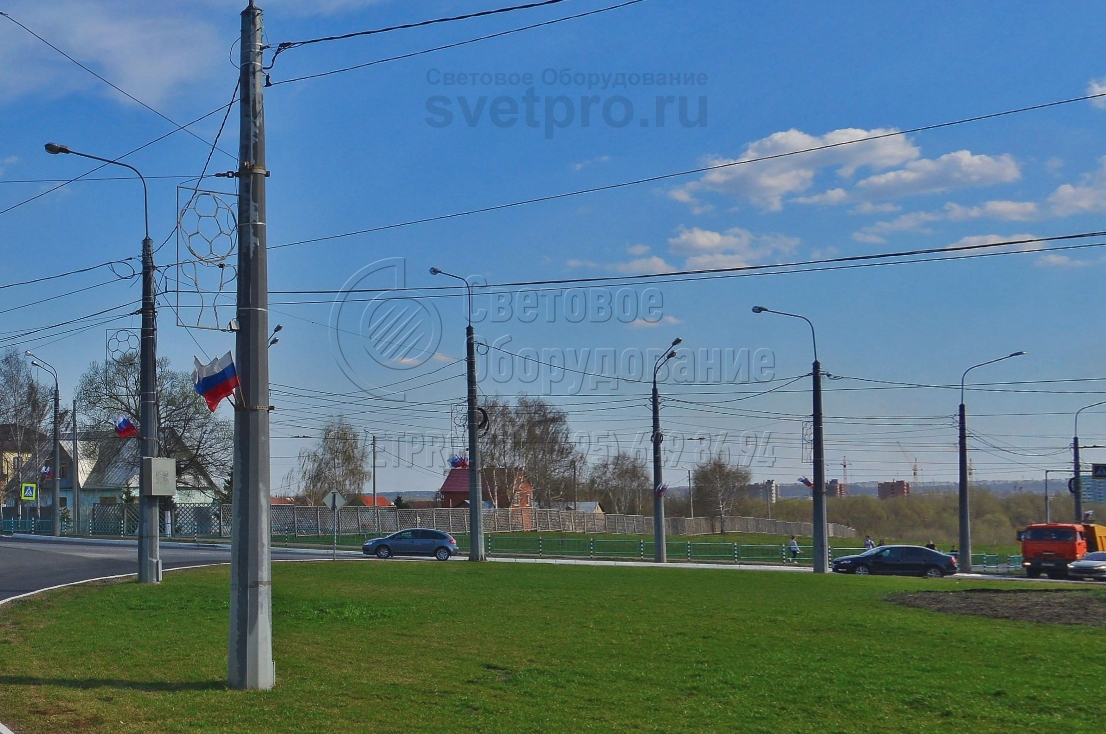

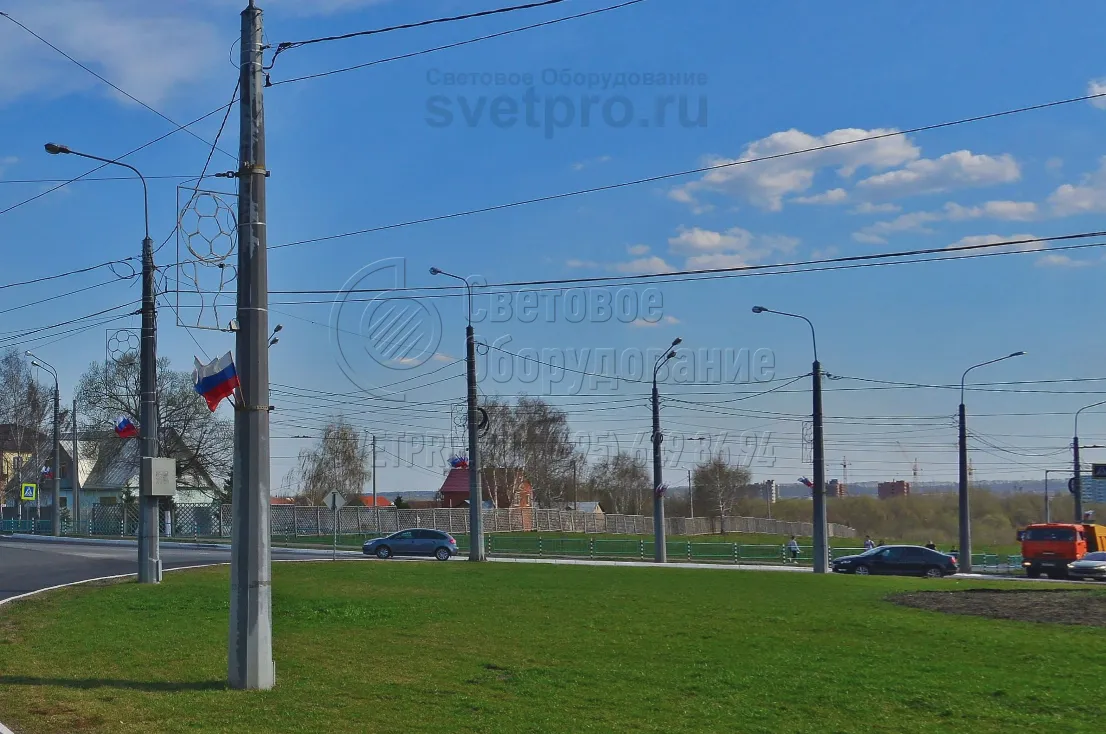

8. Если необходимо подвесить контактные провода и большое количество силовых линий, используются опоры типа ТФГ. На фото изображена модель, которая может выдержать нагрузку на верхнюю часть до 1,8 тонны. Однако в этом случае ухудшается внешний вид улицы города. -

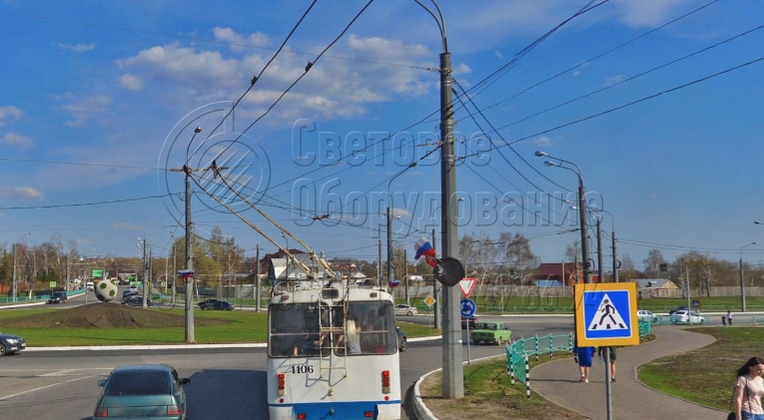

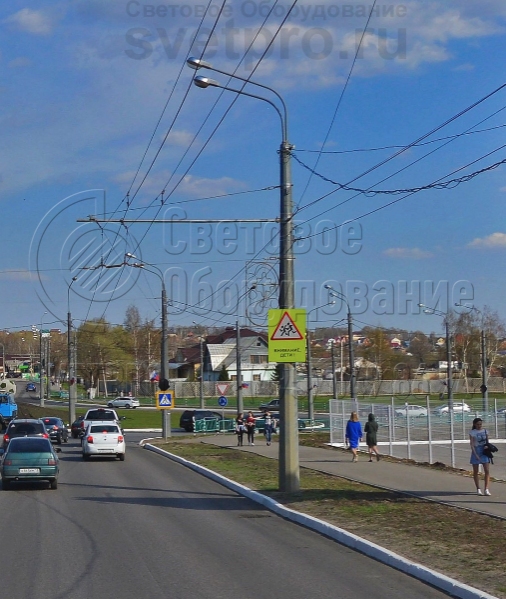

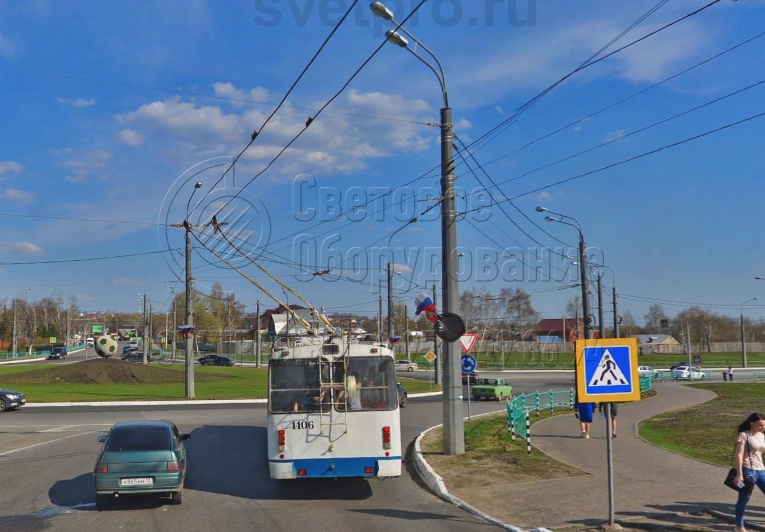

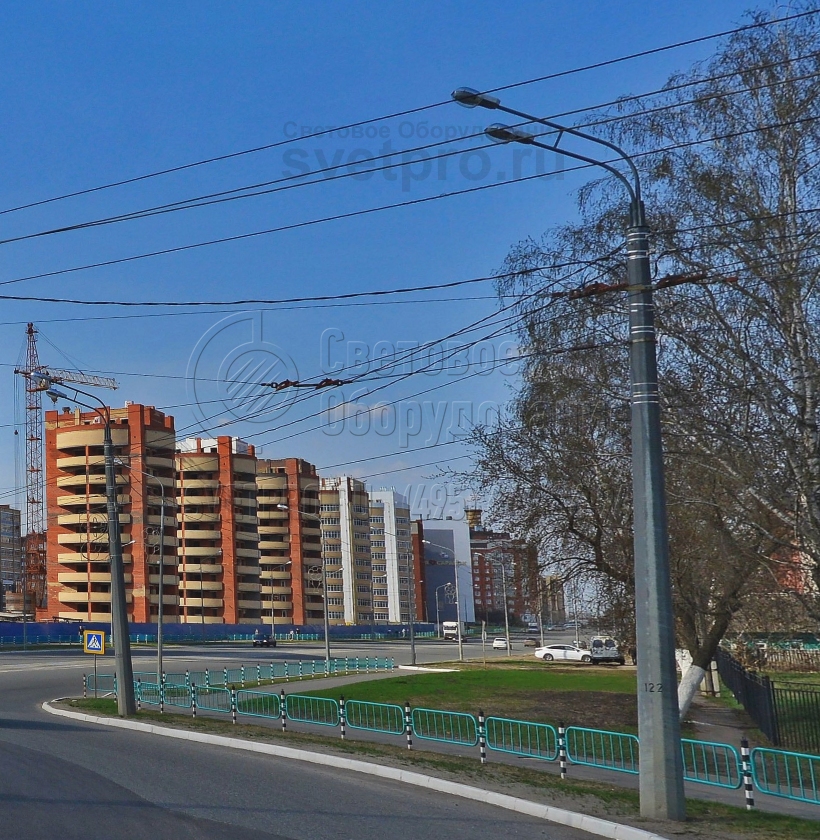

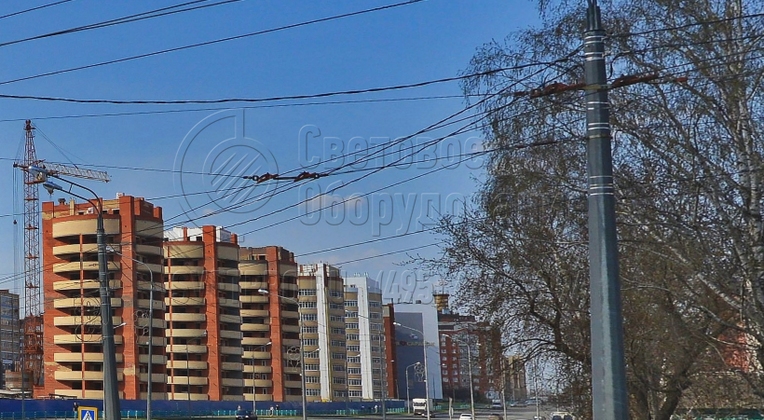

9. На фото представлен еще один пример использования опоры ТФГ с очень большой несущей способностью. Здесь к стволу подведено сразу несколько растяжек для контактных проводов и силовых линий. В верхней части установлен кронштейн под консольный светильник с длинным выносом. -
10. Для защиты от коррозии поверхность этой опоры цинкуется. Барьерный слой из цинка сохраняет целостность и предотвращает коррозию в течение 15 лет и более. При этом, в отличие от краски, его не нужно постоянно обновлять. Благодаря цинковой защите общий срок службы конструкции составляет 25+ лет. -

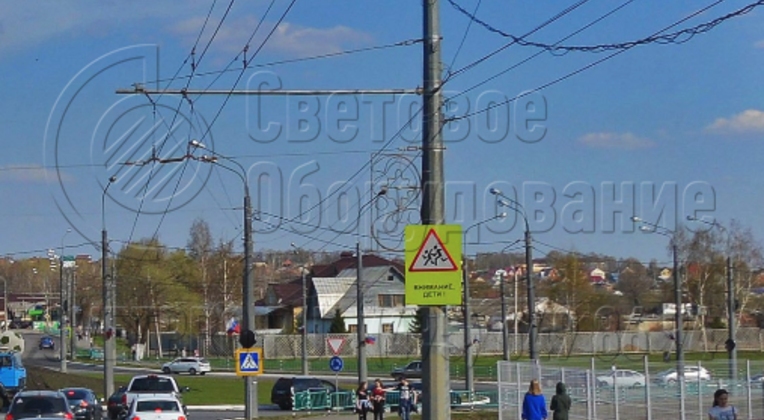

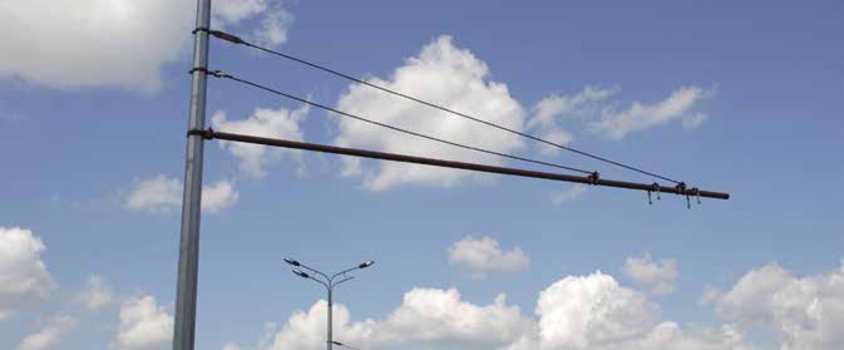

11. На фото приведен пример подвески силовых и контактных проводов к опоре ТФГ. Особенность состоит в том, что для крепления используются накладные крепежные элементы в виде стальных или алюминиевых полосок. Поэтому независимо от числа силовых линий модифицировать опору не нужно.
